Рекомендации по выбору и монтажу противопожарного узо

Жителям частных секторов

Как же выбрать защитное устройство владельцам частных домов? Здесь принципы те же, только есть несколько дополнительных. Во-первых, в квартиру проводится только одна фаза, а в частный дом можно кинуть и три. В таком случае нужно выбирать трёхфазную модель. Кроме того, здесь может быть больше розеток и приборов, и ставить УЗО на каждый из них не рекомендуется, поскольку для этого нужно много места в щите. Можно просто поставить одну штуку на несколько автоматов, только здесь следует рассчитывать мощность на всю группу, что делается уже по-другому. Единственное, что на вводе должно стоять устройство на 100 мА «по крайней мере, не меньше», тип — как было сказано – «S».

УЗО или дифференциальный автомат: что выбрать

Сначала давайте скажем, что такое дифавтомат. По сути, это — автомат плюс УЗО, просто в одном корпусе. Что из них лучше? Однозначного ответа здесь нет. По разным показателям выигрывает то одно, то другое устройство. Рассмотрим их поближе:

  • схема подключения: в ДА «или АВДТ» она проще;
  • поиск причины отключения. Здесь выигрывает УЗО, поскольку оно отключается при утечке тока, а автомат — при замыкании или перезагрузке линии. ДА отключается во всех случаях;
  • место в щите. Допустим, каждый автомат защищён УЗО. Первый из них занимает одно место, защита — два. То есть, для одной розетки нам нужно три места. ДА занимает только два места, сочетая при этом функции двух этих объектов. Таким образом можно сэкономить немного места;
  • стоимость ремонтных работ. При выходе из строя устройство нужно менять. Отдельно заменить автомат или УЗО дешевле, а они могут выйти из строя по отдельности по разным причинам. Но все они могут сделать негодным ДА, поскольку он — два в одном;
  • ценовой вопрос. Для многих этот вопрос может быть решающим. Так вот, при подключении одиночного потребителя УЗО и автомат вместе взятые обойдутся дешевле, чем ДА. При подключении группы потребителей дуэт автомата и защиты выйдет дороже, но только при условии, что на каждый из них ставится отдельное устройство. Как правило же, делается так: автоматы разбиваются на группы потребителей «розетки в комнате, освещение и т.д.», и на каждую из них ставится один УЗО «мы об этом уже говорили».

Тогда выходит дешевле, чем покупать ДА на каждого потребителя.

Что же выбрать: дифавтомат или УЗО? Теперь Вам проще ответить на этот вопрос. Каждый выбирает исходя из своих предпочтений.

Параметры выбора УЗО

Тип расцепления

УЗО, устанавливаемые в квартирах, имеют два типа расцепления: А и АС.

Устройства типа АС срабатывают на переменный синусоидальный ток утечки, который появляется внезапно или постепенно растет.

Устройства типа А срабатывают на переменный синусоидальный и постоянный пульсирующий токи утечки, которые возникают внезапно или постепенно увеличиваются (рекомендованы для установки на линии, обслуживающие бытовые электроприборы, где установлены выпрямители и импульсные блоки питания: компьютеры, телевизоры и прочее оборудование, оснащенное электроникой).

Селективность

Селективное УЗО (S – с большей выдержкой, G – с меньшей выдержкой) устанавливают на вводе перед прочими устройствами, обслуживающими разные группы в квартире или коттедже.

Оно фиксирует утечку, но срабатывает лишь через определенный промежуток времени (задержка 0,2-0,5 секунды). Благодаря этому группы, где не было утечки, не обесточиваются.

Количество полюсов

В зависимости от напряжения в сети зависит количество полюсов в используемом устройстве: для сети 220 В – двухполюсный, для сети 380 В – четырёхполюсный.

Номинальный ток защиты

Параметр определяет, какой силы ток сможет пропускать устройство при продолжительном режиме работы. Показатель должен быть равным или на ступень выше, чем у автоматического выключателя, защищающего этот же участок цепи.

Номинальный отключающий дифференциальный ток

Этот показатель определяет ток утечки, при котором выключатель сработает. Универсальным считается УЗО с показателем 30мА, оно обеспечит защиту от поражения током и возгорания, может использоваться в линиях с достаточно большой нагрузкой без ложных срабатываний.

Выключатели с показателем менее 30мА не всегда способны обеспечить пожаробезопасность, при значительных нагрузках часто срабатывают ошибочно.

Номинальное время отключения

Показатель, определяющий временной промежуток между моментом появления утечки и моментом срабатывания выключателя. Стандарты определяют максимально допустимое время срабатывания до 0,3 секунды, качественные устройства срабатывают за 0,02-0,03 секунды.

Рабочий температурный режим

Большинство выключателей предназначены для эксплуатации в температурном диапазоне от — 5 °C до + 40 °C, при необходимости можно приобрести устройство, способное реагировать при морозе до -25 °C.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Задержка отключения (селективность) УЗО

По выдержке времени срабатывания УЗО разделяют на 3 типа:

УЗО без выдержки времени, применяют для защиты человека от поражения током и от возгораний вследствие неисправностей электропроводки. УЗО без выдержки времени устанавливают на линии электроприемников. И являются первой ступенью защиты.

УЗО тип S (селективное), также его называют противопожарным. Данное УЗО тип S срабатывает с задержкой (0,2-0,5 сек), поэтому человека оно не защищает, а лишь защищает от возникновения пожаров. Противопожарное УЗО устанавливается в начале линии после вводного автомата и защищает вводной кабель и подключение автоматики в щитке, а также является второй ступенью диф. защиты всего дома от пожара.

Определить, что это УЗО селективное, можно по букве “S” на панели, которая и обозначает, что УЗО селективное с выдержкой времени на отключение.

Примеры однофазного селективного противопожарного УЗО ABB с током утечки на 100мА и трехфазного противопожарного УЗО на 300 мА от Шнейдер Электрик.

УЗО тип S выбирают с номинальным током утечки 100-300 мА. Протипожарное УЗО с уставкой 100-300 мА является второй ступенью защиты, а согласно правил, если в схеме установлены на одной линии несколько УЗО, то каждая последующая ступень должна быть с бОльшей выдержкой времени на срабатывание и уставкой по току.

СП31-110-2003 п.А.4.2 При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю.

Если б не было выдержки времени, а на линии у нас стоит два УЗО, одно на 30 мА, другое на 100 мА, то при утечках тока срабатывали бы оба УЗО и УЗО на 100 мА обесточило бы весь дом. Поэтому, чтобы не выбегать в труселях по морозу на улицу и включать противопожарное УЗО в уличном щитке, противопожарное УЗО выбирается с уставкой, достаточной для предотвращения пожара.

УЗО тип G, тоже самое, что и тип S, только с меньшей выдержкой времени 0,06-0,08 сек. УЗО редкие, и ждать их «приезда» приходилось по 2-3 месяца, что для меня очень неудобно,т.к. электрощитки зависают на долгий срок.

УЗО – что это такое и как оно работает

Расшифровывая аббревиатуру УЗО в электрике, мы подразумеваем особый узел, размыкающий цепь в случае возникновения нештатной ситуации в системе. Под такой ситуацией в первую очередь понимается утечка тока в квартире или доме, спровоцированная человеком, который коснулся оголенного провода или контакта. В этом случае тело будет использовано, как проводник, по которому ток уйдет в условную землю, а в электросети зафиксируется скачек силы, измеряемый в тысячных долях ампера (мА).

На такие скачки обычные автоматические предохранители не реагируют. Они размыкают цепь только после фиксации дисбаланса силы тока величиной от 1 до 4 ампер (выше номинального). Спасти человека от оголенного провода может только УЗО – более чувствительный прерыватель, реагирующий на 10-30 мА. Именно он размыкает цепь до того, как неосторожный пользователь успевает испугаться «укуса» тока. В итоге, благодаря такому прерывателю, после контакта с оголенным проводом у нас остаются только неприятные воспоминания, а не тяжелая травма или инвалидность.

Кроме того, УЗО реагирует на опасный нагрев электропроводки, причиной которого может стать как короткое замыкание, так и скачок характеристик тока, спровоцированный сбоем на линии. Устройство защищает сеть и от подключения электроприборов с излишне высокой мощностью, которые разогревают проводку до температуры кипятильника, поэтому в электротехнике принято использовать особый термин – противопожарное УЗО.

Основные ошибки во время подключения УЗО

При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Чтобы избежать их, соблюдайте такие правила:

входные клеммы устройства защитного отключения должны подключаться только после соответствующего автомата, прямое подключение к сети недопустимо;
соблюдайте соответствие нулевых и фазных контактов, их обозначение специально указано на корпусе;
при монтаже проводки внимательно соблюдайте схему, особенно это касается объектов с разветвлением, большим количеством подключенных объектов и несколькими УЗО для них;
если в квартире или доме отсутствует заземляющий проводник, то его ни в коем разе не стоит заменять проводом наброшенным на радиаторы отопления или трубы водопровода, заземление должно изготавливаться в соответствии с правилами;
обращайте внимание на рабочие характеристики приобретаемых приборов (номинальный рабочий ток и ток отключения) и их соответствие параметрам сети, к примеру, если в линии может протекать ток в 50А, то устройство стоит выбирать минимум на 63А.

Чтобы обезопасить себя во время подключения соблюдайте элементарные правила электробезопасности.

Выбор УЗО по параметрам

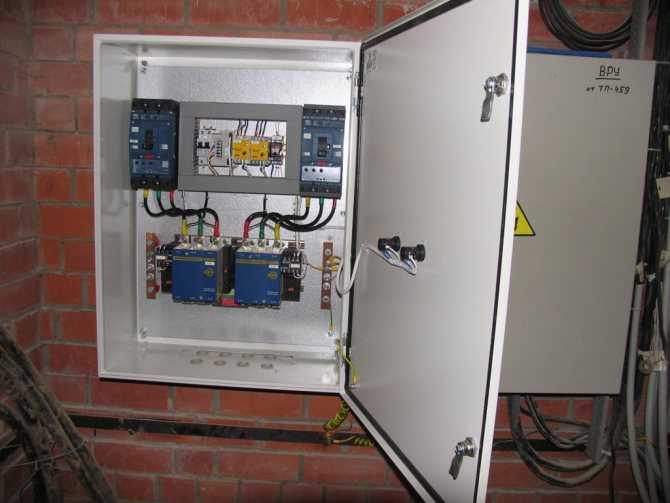

После того как схема подключения УЗО готова, надо определяться с параметрами УЗО. Как вы знаете, оно сеть от перегрузок не спасет. И от короткого замыкания тоже. Эти параметры отслеживаются автоматом защиты. Чтобы обеспечить безопасность всей проводки, на входе ставят вводной автомат. После него стоит счетчик, а затем обычно ставят противопожарное УЗО. Оно выбирается специфически. Ток утечки 100 мА или 300 мА, а номинал — тот же что и у вводного автомата или на ступень выше. То есть, если входной автомат стоит на 50 А, УЗО после счетчика ставят либо на 50 А, либо на 63 А.

Противопожарное УЗО выбирают по номиналу вводного автомата

Почему на ступень выше? Потому что срабатывают автоматические защитные выключатели с задержкой. Ток, превышающий номинальный не более чем на 25%, они могут пропускать не менее часа. УЗО на длительное воздействие повышенных токов не рассчитано, и с большой вероятностью оно сгорит. Дом останется без электричества. Но это касается определения номинала противопожарного УЗО. Другие выбираются по-другому.

Номинальный ток

Как выбрать номинал УЗО? Он подбирается по методике определения номинала автомата — в зависимости от сечения провода, на который устанавливается устройство. Номинальный ток защитного устройства не может быть больше максимально допустимого тока для данного провода. Для простоты выбора есть специальные таблицы, одна из них ниже.

Таблица подбора номинала автомата защиты и УЗО

В крайнем левом столбце находим сечение провода, правее есть рекомендуемый номинал автомата защиты. Такой же должен быть и у УЗО. Так выбрать номинал защитного устройства от тока утечки несложно.

Величина тока отключения

При определении этого параметра тоже понадобится схема подключения УЗО. Номинальный отключающий ток УЗО — это величина тока утечки, при котором происходит отключение питания на защищаемой линии. Этот параметр может быть 6 мА, 10 мА, 30 мА, 100 мА, 500 мА. Самый малый ток — 6 мА — используется в США, в европейских странах и у нас их и в продаже нет. Устройства с максимальным током утечки в 100 мА и выше ставят в качестве пожарной защиты. Они стоят перед входным автоматом.

Для всех остальных УЗО этот параметр выбирается по простым правилам:

  • Устройства защиты с номинальным током отключения 10 мА ставят на линии, которые идут в помещения с повышенной влажностью. В доме и квартире это ванная комната, еще может быть освещение или розетки в бане, бассейне и т.д. Этот же ток отключения ставят если линия питает один электроприбор. Например, стиральную машину, электроплиту и т.д. Но если в той же линии есть розетки, нужен больший ток утечки.
  • УЗО с током утечки 30 мА ставят на групповые линии питания. Когда подключено более чем одно устройство.

Это простой алгоритм, основанный на опыте. Есть другой способ, который учитывает не только количество потребителей, но и номинальный ток в зоне защиты, а, вернее, сечение провода, так как именно от этого параметра зависит номинальный ток линии электропитания. Это более правильно, так как объясняет, как подобрать величину тока утечки для общего УЗО, к примеру, а не только для устройств, которые ставят на потребителей.

Таблица подбора номинального тока отключения для УЗО

Надо еще учитывать индивидуальные токи утечки каждого из приборов. Дело в том, что на каждом более-менее сложном устройстве какой-то небольшой ток «утекает». Ответственные производители указывают его в характеристиках. Допустим прибор на линии один, но его собственный ток утечки более 10 мА, ставят УЗО с током утечки 30 мА.

Тип отслеживаемого тока утечки и селективность

Разные приборы и устройства используют ток разной формы, соответственно, УЗО должно контролировать токи утечки разного характера.

  • АС — отслеживается переменный ток (синусоидальная форма);
  • А — переменный + пульсирующий (импульсы);
  • В — постоянный, импульсный, сглаженный переменный, переменный;
  • Селективность. S и G  — с выдержкой по времени отключения (для исключения случайных срабатываний), у G-типа выдержка меньше.

Выбор типа отслеживаемого тока утечки

УЗО выбирается в зависимости от типа защищаемой нагрузки. Если к линии будет подключена цифровая техника, требуется либо тип A. На линии освещение — АС. Тип В, конечно, хорош, но слишком дорог. Его обычно ставят в помещениях с повышенной опасностью на производстве, а в частном секторе или в квартирах очень редко.

УЗО класса G и S ставят в сложных схемах, если есть УЗО нескольких уровней. Этот класс выбирают для «высшего» уровня, тогда при срабатывании одного из «низших», входное защитное устройство не отключит питание.

Нюансы подключения модулей типа S

Собственно, нюансы те же самые, какими сопровождается процесс подключения стандартных защитных аппаратов.

Клеммы каждого из приборов имеют определенное предназначение (фазная, нулевая) и обозначаются соответствующим образом.


Клеммники на приборе защиты и обозначения для подключения электрических линий. Также показано обозначение кнопки для выполнения тестовой операции на предмет корректного срабатывания УЗО

При монтаже недопустимо изменение позиций клемм относительно их назначения по отношению к цепям питания.

Если вместо фазы подключить нулевую шину – это как минимум перспектива выхода из строя самого устройства. Перепутать местами две точки крайне сложно, но на практике бывает и такое.

Еще один нюанс – настройка модуля под существующую электрическую цепь в плане граничной отсечки по току.

Если же конструкция не предполагает варианты настройки по току, следует правильно подобрать устройство по технико-эксплуатационным характеристикам.

Наконец, обязательным нюансом подключения является тестирование прибора в режиме подачи электропитания в цепь нагрузки.

Эта функция простая и требует только лишь одного действия – активации специальной кнопки, которая так и обозначается на корпусе/в документации как «Тест».

Проверка УЗО на работоспособность

В конструкции устройства защитного отключения для проверки работы прибора предусмотрена кнопка «ТЕСТ» при нажатии на которую имитируется возникновение аварийной ситуации и отключаются силовые группы контактов. Однако, ввиду того, что указанный метод проверки является косвенным, полную проверку работоспособности устройства желательно выполнять естественным путем.

На сегодняшний день самым распространённым вариантом защиты от утечек токов на землю является установка и подключение одного (общего) УЗО

на всю электропроводку. Действительно, бюджетность ремонта имеет, далеко не последнее значение, тем более что при правильном выборе технических параметров устройства, последнее, вполне способно обеспечить достаточный уровень защиты.

В некоторых случаях – когда электропроводка представляет собой одну электрическую группу, подключение более одного УЗО, просто не требуется. Установка нескольких устройств защитного отключения бывает оправдано при наличии электропроводки, «разбитой» на несколько электрических групп и имеет, конечно, свои определённые преимущества и недостатки.

Как написано вначале, одного устройства на квартиру (частный дом), бывает вполне достаточно. Говоря о безопасности, установкой нескольких защитных устройств можно реализовать более точную защиту от утечек токов, индивидуально подобрав для конкретных электроприборов устройства защиты с оптимальными рабочими параметрами.

Так, установка отдельного, более чувствительного УЗО с номиналом по току утечки, обычно, составляющим 10 mA, скажем, для стиральной машинки, будет оправдана в случае, если вводное (общее) устройство защиты имеет дифференциальный ток отключения 100-300 mA. Вводное исправное УЗО на 30 mA, в случае неисправности изоляции бытового электроприбора и возникновения токов утечки, способно сработать достаточно оперативно, обеспечив должный уровень электробезопасности.

Другое дело – удобство эксплуатации электропроводки с несколькими устройствами защиты, это, несомненно, очевидное преимущество. Так, при нарушении изоляции какого-либо бытового электроприбора, сработает УЗО, установленное, именно для его защиты, обесточив опасный участок, а не всё жильё целиком.

Главный недостаток использования нескольких устройств защиты – конечно, более высокая стоимость реализации такого варианта защиты. В случае его выбора обязательно стоит учесть наличие свободного места для их установки в распределительном щите.

Кроме того, не нужно забывать, что УЗО является защитой от токов утечки на землю, а не от токовых перегрузок и коротких замыканий.

Поэтому, в защищаемую цепь после него обязательно должен быть включен автоматический выключатель нужного номинала, защищающий не только цепь, но и само устройство защитного отключения при возникновении в этой цепи сверхтоков – т. е. место в щите должно быть предусмотрено и для размещения этих автоматов.

В случае дефицита свободного места в щите – когда количество УЗО и автоматических выключателей для защиты запланированных электрических групп слишком велико, рекомендуется использовать дифференциальные автоматические выключатели, совмещающие в себе функционал УЗО и автоматов – защиту от КЗ, длительных токовых перегрузок и утечек токов на землю.

Какие цепи следует защищать, используя отдельные устройства защитного отключения? Это, прежде всего, электрические группы, питающие розетки влажных помещений: ванных комнат, кухонных помещений, балконов и т. д. Розетки жилых комнат имеет смысл группировать по несколько штук, например одно УЗО на комнату (2-5 розеток).

Нужно ли защищать осветительные цепи от токов утечки?
Многие считают это совершенно излишним, мотивируя тем, что в быту пользователи, практически не имеют контакта с осветительными приборами, управляя светом, используя выключатели или переключатели.

С этим трудно поспорить, действительно наш контакт с осветительными приборами ограничен, однако, всё-же имеет место быть; периодически приходится заменять сгоревшие лампочки или вытирать с них пыль.

К тому же, производителями всевозможных люстр и светильников (в том числе, с корпусами, полностью выполненными из нетокопроводящих материалов) предусмотрено подключение заземляющего проводника. Для защиты осветительных цепей целесообразна установка одного УЗО, с исключающим ложные срабатывания номиналом по току утечки 30 mA.

Общие функции дифференциального выключателя

В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.

Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.

Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети

УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.

Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).

Состоит УЗО обычное и противопожарное из:

  • корпуса;
  • трансформатора с тремя обмотками;
  • реле ЭДС.

В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.

Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.

Источником пожара электрооборудование становится при:

  • коротких замыканиях;
  • перегрузках в сети и/или самой электроустановке;
  • сверхнормативных утечках, связанных с деградацией изоляции.

В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.

Как УЗО способно предотвратить пожар

При электротравмах искр, способных вызвать возгорание, не образуется. Но пожар при возникновении тока утечки все же может произойти. Дело в проводке и электротоке, проходящем по кабелям. Изначально жилы рассчитаны на строго определенные величины напряжения. Если эти параметры выходят за проектные нормы, то недолго и до появления открытого огня.

Если через прорванную изоляцию начинается мощная утечка электрического тока, то металл проводов, не рассчитанный на подобное, начинает слишком сильно греться – это приводит к расплавлению изоляционной оплетки и нагреву окружающих предметов

Задача противопожарного УЗО заключается в контроле этой ситуации и недопущении перегрева проводки. Если изоляция повреждена и образовался ток утечки, то защитное устройство просто отключает проблемную линию от сети. При наличии в цепи дифференциального выключателя дело до слишком сильного нагрева металла жил и возникновения огня даже не доходит.

Электроток утечки в пределах 300–500 мА и напряжении 220 В – это выделяемое тепло, равное теплу, образующемуся от зажженной бытовой зажигалки. Подобное тепловыделение неизбежно приводит к воспламенению проводки и всего поблизости.

Основная функция рассматриваемого класса УЗО – это не защита человека, а повышение пожарной безопасности. Чтобы предотвратить поражения электротоком, после противопожарных устройств защиты в цепь ставятся обычные приборы меньшего номинала по току утечки.

Функционально противопожарное УЗО защищает:

  1. Вводный кабель перед собой.
  2. Проводку линии потребителей после себя.
  3. Подключенное электрооборудование, когда при сбоях не срабатывает расположенный ниже стандартный дифференциальный выключатель.

Противопожарное УЗО – это часть каскадной защиты электросети 220 В. Оно не используется в системах задымления и мониторинга за пожарами. В них подобных защитных устройств, наоборот, присутствовать не должно. При определенных раскладах они могут отключить такую систему контроля, что совершенно недопустимо.
