На каком этапе строительства создаются?
Продухи следует планировать на этапе проектирования, а начинать обустраивать на этапе сооружения опалубки для ленты. В местах, где будут находиться отверстия не должно быть элементов армирования.
Можно ли сделать в уже готовом ЛФ?
Можно, но это очень сложная работа, с которой справится не каждый профессиональный строитель. С этой целью используется мощный перфоратор с буром или скальпелем нужной длины.
Такой инструмент немало весит, его тяжело удержать, поэтому выполняется бурение обычно вдвоем. Дойдя до арматуры, рабочие останавливаются, и спиливают металлические пруты ножовкой по металлу.
Правила организации
Основное правило организации продухов – рассчитать их еще на этапе проектирования
Потом, в процессе строительства важно проследить, чтобы все продухи заняли свои места, так как строители могут посчитать этот элемент архитектуры не очень важным и сэкономить на нем свои силы и время
Количество
Количество вентиляционных отверстий рассчитывается на основании СНиП 31-01-2003. В документе указано, что если подвал не имеет вытяжной вентиляции, в его наружных стенах, выходящих над поверхностью почвы, должны быть установлены продухи, общая площадь которых составляет не менее 1/400 пола подвала.
При этом площадь одного вентиляционного отверстия должна быть не меньше 0,05 м2.
Прямоугольные отверстия делают обычно в цокольных этажах, возведенных из кирпича. На бетонной ленте фундамента удобнее обустраивать круглые продухи, формируя их отрезком трубы.
И так, сначала выбираем форму и размер продухов, в зависимости от материала стен и варианта фиксации срезов отверстий. Допустим, в качестве гильзы, которая будет удерживать срез, выбрана пластиковая труба диаметром 110 мм. Площадь отверстия такой трубы равна 0,0095 м2. Если дом размером застройки, например, 6 на 9 метров, то подвал под всем зданием имеет площадь пола 54 м2.
Чтобы узнать, сколько должно быть в данном случае продухов, нужно 54 разделить на 400 (по СНИПу). Получится 0,135. Теперь эту цифру делим на площадь одного отверстия, получаем в ответе 14,2. Это и есть необходимо количество продухов.
Их должно быть четное количество, поэтому будем делать 14 отверстий. Если бы получилось нечетное число, его нужно было бы округлить в большую сторону.
Таким образом, можно посчитать количество продухов для любого подвала. Чем больше размер отверстий, тем меньше будет их количество.
Расположение
Так, 8 продухов устанавливается рядом с углами. Остальные распределяются с учетом равномерности.
В нашем случае, когда дом имеет стены протяженностью 6 и 9 метров, а остается распределить 6 продухов, целесообразно установить по 1 отверстию в коротких стенах, и по 2 в длинных.
Если дом большой, и подвал поделен на помещения, то в стенах, их разделяющих, желательно тоже установить продухи, с расчетом 1 отверстие на 2 погонных метра стены. Эти отверстия должны быть в 2-3 раза больше наружных продухов. Заменить их может один не закрываемый проем (дверной или оконный).
Высота продухов должна быть максимальной. От верхнего края вниз следует отступить 15 см, если цоколь низкий. 20 см, если он достаточно высокий. При обустройстве совсем низкого цоколя отступают 15 см, и делают приямок, который для укрепления бетонируется.
Желательно распределить продухи попарно, напротив друг друга. Расстояние между соседними отверстиями должно получиться 2-3 метра.
Форма и площадь отверстий
Данные параметры выбираются таким образом, чтобы было удобно выполнить работу. В бетонной конструкции лучше делать круглые отверстия, так как их можно оформить при помощи гильз из трубы. Размер выбирается по размеру труб.
Организация подполья
Рассмотрим несколько этапов, выполнение которых гарантирует вам качественный подпол:
Этап №1: предварительный
Предварительный этап относится к периоду возведения самого здания и включает в себя выполнение некоторых задач:
- Перед тем, как сделать подполье в деревянном доме, уровень грунта следует приподнять с помощью привозной земли. Так вы обезопасите постройку от затопления верховодкой.
- Постройки из дерева довольно-таки часто используют свайный фундамент, но в случае создания функционирующего подпола лучше заложить ленточный, который одновременно будет играть роль стен цокольного пространства. Для выполнения этой задачи вполне подойдёт раствор, имеющий следующий состав:
| Название ингредиента | Соотношение |
| Цемент | 1 |
| Песок | 3 |
| Гравий | 5 |
| Вода | 4,5 |
Ленточный фундамент является одновременно стенами вашего подполья
- Не следует оставлять в процессе застройки под зданием чистый грунт. Тогда возникает справедливый вопрос, чем засыпать подпол в деревянном доме? Лучше всего для этой цели подойдёт песок.
Песок для создания «подушки» под постройкой
В полу устанавливаем люк для того, чтобы в дальнейшем иметь свободный доступ к обслуживанию подполья

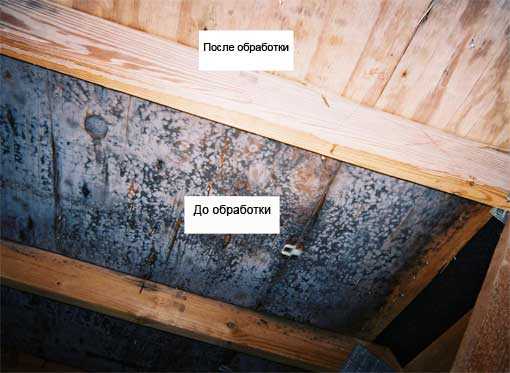

В особенности важно следить за отсутствием формирования на древесине грибков и осиных гнёзд.
Отставной люк в подполье в деревянном полу
Специальный проход под пол для кота
Далее здание возводится уже по общепринятым правилам.
Этап №2: гидроизоляция
Один из вариантов её осуществления выглядит так:
- Засыпку выполняем не чистым песком, а перемешанным с гравием.
- Затем тщательно трамбуем «подушку».
- Стелем листы рубероида в нахлёст.
Уложенный рубероид
- Замешиваем цементный раствор из следующих компонентов:
| Ингредиент | Соотношение |
| Цемент | 1 |
| Песок | 2,5 |
| Вода | 2 |
- Заливаем получившуюся смесь тонким слоем поверх рубероидного слоя.
Таким образом, вы своими руками создаёте под собственным домом из дерева своеобразный влагонепроницаемый каменный мешок, который гарантирует ему защиту от земляной сырости.

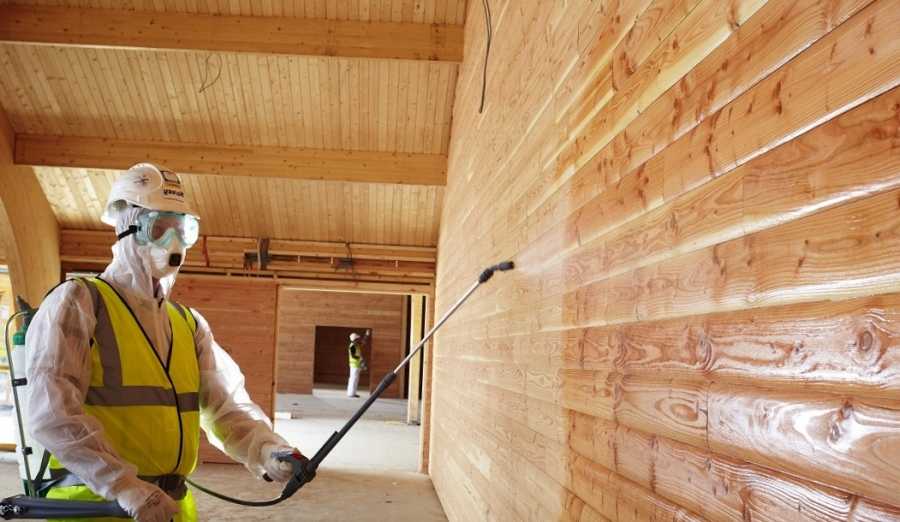

Универсальный антисептик для дерева
Этап №3: теплоизоляция
Утепление подпола в деревянном доме базальтовой ватой
Для подпола важно не столько само утепление, как скорее именно теплоизоляция, так как сохранение прохлады в летний период не менее важно для долговечности древесной постройки, чем сохранение тепла в зимний период. Как утеплить подполье в деревянном доме собственными силами? Для этого можно воспользоваться одним из нескольких видов подходящих материалов:
Как утеплить подполье в деревянном доме собственными силами? Для этого можно воспользоваться одним из нескольких видов подходящих материалов:
| Название | Особенности | Применение |
| Минеральная вата |
|
Рулон расстилаем и укладываем поверх гидроизоляции. |
| Пенополистирол |
|
Секции раскладываем в удобном порядке, подрезая в нужных местах. Легко монтируется на отвесную поверхность цоколя при помощи дюбелей и саморезов, что позволяет добиться более эффективной теплоизоляции. |
| Керамзит |
|
Засыпаем на дно подполья. При этом свободное пространство значительно уменьшается из-за толщины засыпки, что может негативно отразиться на вентиляции. |
Теплоизоляция цоколя постройки из дерева пенополистиролом
Перед тем, как утеплить подполье в старом деревянном доме, тщательно проверьте состояние венцов и усильте гидроизоляцию.
Если всё сделать правильно и добиться желаемого результата, то пространство под половым покрытием можно будет использовать в качестве погреба.
Этап №4: вентиляция
Элементарная вентиляция подполья в деревянном доме
Дело в том, что даже на сухом грунте и при качественно выполненной гидроизоляции, возможно выпадение конденсата внутри пространства под зданием. Этот фактор может причинить вред проложенным под полом коммуникациям и спущенным для хранения продуктам, не говоря уже о создании оптимальных условий для возникновения плесени.

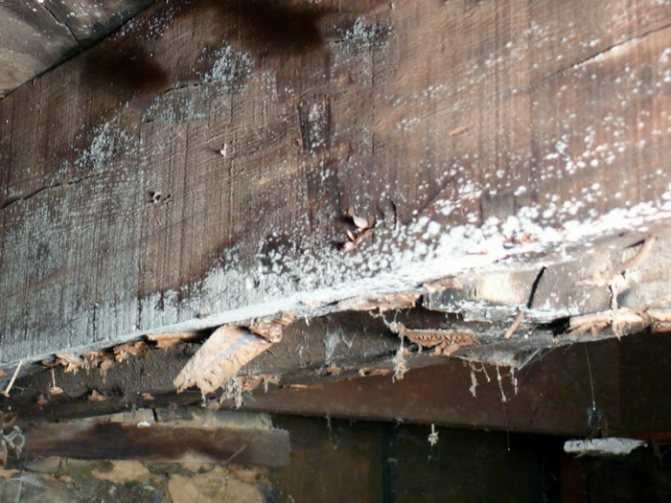

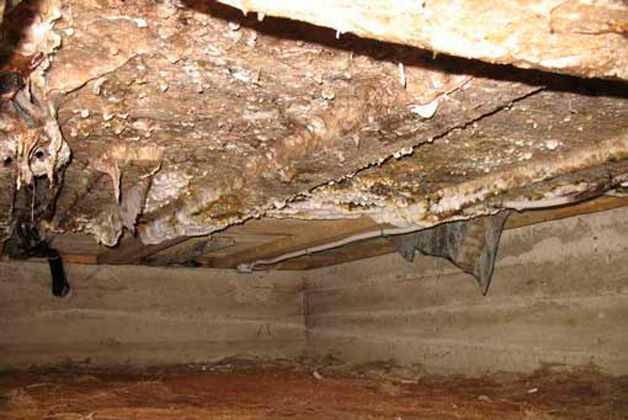

Плесень под деревянным сооружением
С целью просушивания подпола создаётся эффективная система вентиляции.
Наиболее простая выполняется следующим образом:
- По периметру цоколя проделываем несколько в зависимости от величины постройки отверстий размером не более пятнадцати сантиметров и не менее десяти.
- Устанавливаем на них решётки, чтобы внутрь не смогли пробраться вредители.
- На зиму некоторые закрываем для регулировки оптимального температурного режима.
https://youtube.com/watch?v=2sqMYs6ZDRc
Способы исправления ситуации

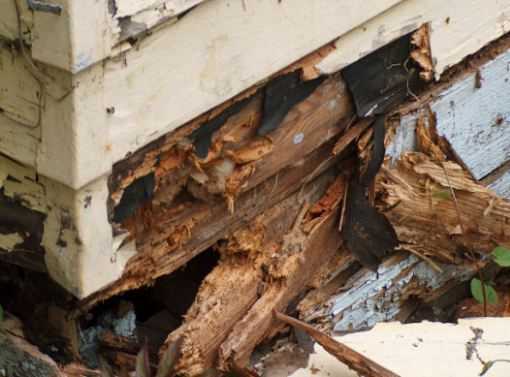

Если появилась повышенная влажность под полом, стал размножаться грибок, то это означает, что вентиляция не справляется со своей задачей. У проблемы есть несколько вариантов решения.
Вариант #1. Доработка и модернизация конструкции
Следует произвести осмотр, сделать расчеты и спланировать мероприятия по оптимизации существующей системы или монтажа новой.
Для повышения проветривания подвала можно:
- Увеличить диаметр имеющихся отдушин, насверлить новые. Лучше воспользоваться услугами строительной компании, имеющей оборудование для алмазного бурения.
- Смонтировать дополнительные воздуховоды из подвала на крышу дома. Увеличенная тяга обеспечит эффективное снижение влажности.
- Выполнить устройство принудительной вентиляции с автоматическим таймером. Удобно настроить дифференцированный термометр, включающий вентилятор в тот момент времени, когда температура в подвале начинает превышать уличную.
Появление конденсата в небольших количествах можно убирать с помощью обычного бытового вентилятора. Или подключать периодически источник тепла, например, калорифер.
Вариант #2. Сокращение проникновения влаги
Причиной повышенной влажности обычно является высокий уровень грунтовых вод. Если вентиляция выполнена максимально грамотно, то нужно сделать или усилить гидроизоляционную защиту. В качестве материала подойдет полиэтиленовая пленка толщиной от 150 мк, рубероид или его новые версии – рулонные наплавляемые материалы.
Гидроизоляцию фундамента производят с помощью битумсодержащих материалов. Оклеечных или наплавляемых рулонных вариантов типа продуктов марки Технониколь, битумный и битумо-полимерных мастик
Процесс укладки полиэтилена на фундамент небольшой дачки или хозблока:
- Завести на стены фундамента на расстояние не менее 30 см от дневной поверхности, закрепить планками;
- Уложить пленку таким образом, чтобы на 15-20 см одно полотно заходило на другое;
- Аккуратно проклеить стыки двухсторонним скотчем с каждой стороны полотна;
Насыпать песка слоем не менее 3 см или сделать небольшую стяжку для защиты пленки.
Хороший эффект получится при утепленном цоколе с отмосткой и наличии вентиляционной трубы. Если нет утепления, то конденсат будет собираться на пленке. Можно в этом случае сделать уклон в одну сторону, чтобы накопившаяся влага вытекала за пределы фундамента.
Вариант #2. Обмен или покупка нового жилья
В многоэтажных домах у жильцов первых этажей иногда случаются неприятные ситуации, связанные с работой вентиляционной системы подвала. Решать такие проблемы должны управляющие компании. Но они иногда не спешат это делать, даже при наличии судебных разбирательств.
Конкретный виновник аварии определяется причиной возникновения потопа. Это может быть неправильное строительство, поломка коммуникаций, сезонный подъем уровня грунтовых вод, паводки и прочие
Отчаявшиеся люди даже пытаются обменять такие квартиры или жить подольше на даче. Иногда они начинают строительство частного жилого дома самостоятельно и наступают на те же грабли
Поэтому очень важно на начальном этапе закладки фундамента продумать и правильно выполнить систему вентиляции
При сооружении частного дома вентиляция подвала может быть обустроена как своими руками, так и с привлечением профессиональных строителей.
Когда окошки в цоколе не нужны?
Почему же в ряде случаев нет необходимости в устройстве вентиляции?
Грунт в подвале покрыт современной паропроницаемой мембраной или рулонным битумным материалом. Одновременно с этим, необходимо сделать значительные нахлесты, которые обеспечат герметичность стыков.
Если подвальное помещение используется как хранилище вещей и оно имеет постоянное прямое сообщение с другими помещениями дома
Важно, чтобы дверь в это помещение закрывалась не всегда. Иными словами, ее рекомендуется держать открытой
Особенно если в хранилище также имеются какие-то продукты.
Когда на цокольном этаже смонтирована принудительная вентиляция, а фундамент имеет качественное утепление, сделанное во всем правилам.
Любой знающий строитель скажет вам о том, что подпольное пространство лучше всего засыпать и сделать бетонную стяжку. Такой вариант будет гарантировать высочайший уровень надежности.
Вентиляция фундамента без продухов
Если продухи не были установлены, а сделать их после монтажа фундамента нет возможности, существуют способы организовать вентиляцию без отдушин.
Вентиляция фундамента домас помощью трубы. В этом случае подвал сначала утепляют, чтобы снизить вероятность образования конденсата. Лучше воспользоваться водоустойчивым материалом, который не будет пропускать пар. После этого устанавливается вытяжной воздуховод и кран для слива конденсата. Труба выводится на крышу на 50-60 сантиметров выше конька. Таким образом пар, который образовывается в подвале, не проникает в уязвимые стройматериалы, а поднимается по воздуховоду и выходит наружу.
Если подвал достаточно утеплен и гидроизолирован, в нем можно установить вентилятор. Его можно автоматизировать таким образом, чтобы вентиляция включалась только тогда, когда температура в помещении будет выше, чем снаружи.
Подвал, который не используется, можно засыпать. Сначала нужно утеплить потолок и покрыть его изоляционным материалом, который не пропускает ни воду, ни пар. После этого помещение засыпается керамзитом или пеностеклом. Керамзит дешевле, но пропускает воду. Его нельзя использовать в дождливых регионах и там, где уровень подземных вод высокий. Пеностекло более дорогое, но не впитывает воду и полностью решает проблему гниения пола.
Если в доме будет устанавливаться печь, можно использовать это решение для вентиляции подвала. В этом случае поддувало устанавливается ниже уровня пола. Таким образом, воздух будет вытягиваться, и подвал осушиться. Этот способ можно использовать только в сочетании с установкой гидроизоляции.
Вентилировать подвал без продухов можно, но более затратно и менее эффективно. Все эти способы лучше сочетать с как минимум 2-4 отдушинами в фундаменте.
Как правильно должны быть расположены
Наиболее распространенное размещение продухов в ленточном фундаменте — симметрично на каждой стороне фундаментной стены друг напротив друга. Считается правильным использование четного количества отверстий. Располагаясь симметрично, такие отдушины создают лучший обмен воздухом, поскольку образуются более подходящие условия для сквозняка, который и выносит лишнюю влагу, не давая ей конденсироваться.
Рекомендуется учитывать и направление ветра: располагая продушины с подветренной и наветренной стороны, вентиляции подполья можно существенно придать эффективности.
Если внутри ленточного фундамента есть стены с дополнительным фундаментным усилением, в них тоже нужно сделать отверстия, причем они должны быть больше наружных, чтобы меньше препятствовать воздухообмену.
По правилам и из логических соображений от края фундамента для создания отверстия нужно отступать не более 90 сантиметров, чтобы в углу не образовалось глухого невентилируемого участка. От верхнего края цоколя нужно отступать вниз не меньше 15-20 сантиметров. При этом рекомендуемой высотой от земли является 30 см — чтобы внутрь не попадала талая вода и дождевые брызги. Если фундамент низкий, то важнее отступить расстояние от верхнего края, а в почве перед вентиляционным проемом понадобится сделать проямок.
Расчет продухов
Действительно, строительство по выверенному конструкторским расчетом плану позволяет обойтись без ошибок и последующих переделок, а это залог экономии как времени, так и финансовых средств. Но предварительный расчет продухов в фундаменте, который ведется еще на этапе проектирования, имеет лишь прикидочный, оценочный характер количества и расположения отдушин.
Расчет продухов в базисе, который ведется еще на этапе проектирования дома, несет только оценочный характер
Универсальной формулы или алгоритма здесь не существует, есть лишь рекомендации, подготовленные на основании нормативов. Дело в том, что до появления фундамента здания невозможно заранее точно предсказать, как будут проявлять себя сквозняки под ним.
Существуют следующие общие правила, касающееся того, как сделать продухи в фундаменте (учитываются их размеры, расположение и устройство отверстий):
- Полноценное и функциональное устройство продухов в цоколе невозможно без свободного перемещения воздуха под полом, поэтому лаги должны быть расположены выше уровня земли не менее чем на 25 см. А расстояние между ними берется порядка 55–65 см. Если пол будет низким, то ни о каких плюсах от наличия продушин речи быть не может.
- Продухи делаются строго друг напротив друга, то есть располагают их на одной перпендикулярной к стенам линии.
- Расстояние между продухами выбирается величиной не более 3 метров, высота от уровня земли до их основания должна составлять не менее 15 см, до верхнего края цоколя — 15–20 см. Достаточными для вентиляционных задач размерами обладает прямоугольное отверстие с шириной стороны не менее 14 см. Таким образом, количество продухов в фундаменте среднестатистических частных домов будет составлять не более 8 штук, то есть по два в каждой стене.
- Если дом имеет внутренние несущие стены, опирающиеся основанием на поперечные фундаменты, то такие стены создают преграду свободному движению воздуха через подполье. Поэтому в цоколе внутренней несущей стены также должно быть запланировано размещение отдушин. Их размер делается несколько большего диаметра, чем у продушин под внешними стенами, чтобы предоставить большую свободу течению воздуха и улучшить его циркуляцию в пространстве между лагами. Хорошим решением будет запланировать вместо отдушины не закрывающийся технический проем для доступа к подпольным частям коммуникаций.
- Для защиты от пролезания в подполье мелких домашних животных и грызунов-вредителей в отверстия продухов вставляют мелкую сетку или декоративную решетку.
Проще заранее предусмотреть и исключить из заливаемой толщи бетона кубическую полость, нежели потом думать, как сделать продухи в готовом фундаменте.
Для этого в месте предполагаемого размещения продуха закладывается так называемая бобышка — легкоизвлекаемый обрезок бревна либо несколько кирпичей с заложенными между ними клиньями.
Клинья нужны для того, чтобы кирпичи можно было легко извлечь из готового цоколя. Вместо бобышки можно использовать короткий обрезок трубы большого диаметра с засыпанным внутрь песком и заглушенными торцами. Это делают для того, чтобы трубу не расплющило внушительной массой бетона ленточного фундамента. После разопалубки их можно не вынимать.
Продухи в деревянном доме делаются значительно проще. Для получения отверстия требуемого размера достаточно сделать выемку между бревнами забирки.
Размеры продухов их размещение и численности
Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.
Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.
Расчет продухов
Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.
Вариант 1
Исходные сведения:
Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.
Калькуляция
Рассчитаем площадь всех вентиляционных отверстий:
S=F/400=30/400=0.075м²,
где F — общая площадь подвального пространства.
Узнаем необходимое число продушин:
N=S/P=0,075/0,05=1,5=2шт,
где Р – площадь одного отверстия.
Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.
Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.
Вариант 2
Исходные сведения:
Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.
Калькуляция
Общая площадь вентиляционных отверстий:
S=(9х4+9х4)/100=72/100=0,72м².
В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.
Нужное число продушин:
N1=S/p=0,72/0,05=14,4=15шт.
Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².
Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:
N2=S/р=0,72/0,075=9,6шт=10шт.
Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.
Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.
Как делаются продухи на практике?
Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.
Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.
