Размеры стеновых сэндвич-панелей: стандартные толщина, длина, высота, почему важен показатель

Крепление к каркасу

В зависимости от материала каркаса (металл, дерево или железобетон) используется свой способ крепления:

Крепление к металлическому каркасу

Панель монтируется на железобетонную и деревянную основу, практически так же, как крепятся сэндвич панели к металлическому каркасу. Главное, чтобы на поверхности стеновых конструкций, каркасе не было ржавчины.

Сэндвич-панели на металлическом каркасеИсточник tildacdn.com

Перед началом сборки необходимо проверить:

выравнен ли фундамент и каркас;
между профилями соблюдается расстояние равное ширине панелей с зазором в 5 см;
все элементы сборки находятся на месте, т.к. прерывать монтажные работы запрещено.

Крепление к деревянному каркасу

Заранее стоит позаботиться о том, как крепить сендвичные панели к каркасу из дерева, ведь он за несколько дней обрабатывается инсектицидами, пропиткой. Также на дерево наносят специальные пропитки, которые снизят пожароопасность здания.

Стеновые конструкции усаживаются специальными саморезами, предназначенными для деревянных конструкций. Предварительно проводят засверловку отверстий, чтобы не повредить материал. Деревянные каркасы сейчас используются редко, т.к. дерево легко воспламеняется.

Крепление к железобетонному каркасу

Часто используется для быстровозводимых зданий. В отличие от металла, железобетон не подвержен коррозии. Низкая теплопроводность позволяет повысить энергоэффективность здания.

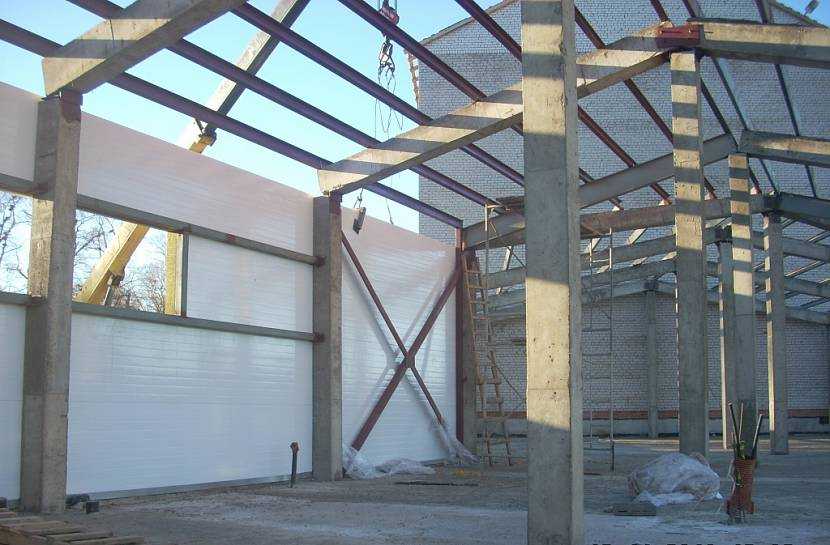

Панели на железобетонном каркасеИсточник panelkomplekt.ru

На железобетон и металлический каркас панели крепятся одинаково, используют саморезы и кляммеры. Однако сэндвич-панели редко сочетают с железобетоном, т.к. для такого веса конструкции требуется возведение укреплённого фундамента.

Технология крепления

Нет смысла расписывать все «тонкости» такой работы по двум причинам. Во-первых, речь идет о сэндвич-панелях ВООБЩЕ, а они бывают разных видов. Во-вторых, к своей продукции Изготовители прикладывают сопроводительную документацию с рекомендациями (инструкция, руководство), в которой полностью отражена вся специфика монтажа именно ЭТИХ изделий. К примеру, нужен ли между направляющими и панелями утеплитель, и если да, то какой? Чтобы у читателя не возникло путаницы в данном вопросе, отметим лишь основные моменты, которыми характеризуется возведение каркасных панельных домов.

Сортировка образцов

Кстати, именно об этом часто или забывают, или пренебрегают данным этапом. Ведь сэндвич-панели, как правило, закупаются разных размеров (по проекту, чертежу), так как любое строение имеет свои особенности. Именно для того, чтобы минимизировать работы по их резке (а значит, снизить количество отходов), и подбираются соответствующие габариты образцов.

Установка опорных элементов для нижнего ряда

Их крепление производится к цоколю строения, по его периметру. В качестве таких направляющих используются металлопрофиль, уголок (толщиной от 1 мм), в некоторых случаях – деревянные рейки (брус). Интервал между крепежными элементами выбирается произвольно (как правило, около полуметра). Главное, чтобы фиксация опоры была надежной.

Нужно обеспечить ее горизонтальность, иначе вся панельная «сборка» пойдет с перекосом. Поэтому строительный уровень здесь – главный «помощник». Если необходимо, то верх цоколя предварительно обрабатывается герметиком, или между ним и направляющей укладывается уплотнитель.

Монтаж горизонтальный

Из названия понятно, что сначала, начиная с угла, выкладывается нижний ряд, а потом, друг за другом – все остальные. При этом необходимо выдерживать рекомендованную ширину стыка (с учетом температурной деформации). Панели при таком способу устанавливаются ПАЗОМ ВНИЗ. Зачем, понятно – этим обеспечивается дополнительное предохранение от попадания жидкости внутрь сэндвича.

Монтаж вертикальный

Отличается тем, что после установки нижнего яруса возводятся ряды вертикальные. Да и ориентация меняется, так как их форма – прямоугольник.

Монтаж на кровле

Данный вид работ во многом определяется крутизной скатов. При угле более 150 рекомендуется устанавливать дополнительные упоры, предохраняющие панели от сползания со стропильной системы. Направление укладки – от ее края вверх, к коньковому пролету.

Заключительный этап – установка доборных элементов.

Несколько замечаний

В статье даны общие рекомендации. Поэтому при монтаже определенного типа сэндвич панелей нужно руководствоваться инструкцией Производителя.
«Стыковка» образцов производится при помощи специальных приспособлений (прижимные устройства). Методика типа «давайте постучим» в этом случае может привести к повреждению сэндвича.
Если работа выполняется силами наемных специалистов, то не стоит слишком уж полагаться на их порядочность, даже если кто-то и отзывался об этих людях хорошо. Дело в том, что нередко их «огрехи» проявляются только спустя некоторое время. А они могут быть, так как делать для кого-то – это не одно и то же, что для себя. Наемные мастера «зарабатывают», в первую очередь, на скорости выполнения монтажа, а качество, к сожалению, отходит на второй план. С этой точки зрения нужно самому полностью разобраться со всеми нюансами данной работы и осуществлять контроль на всех без исключения этапах – так надежнее.

Список источников

www.sehndvichpaneli.ru
klyshko.ru
masterim.guru
homius.ru
kazap.ru
1propaneli.ru
plotnikov-pub.ru

Технология монтажа сэндвич панелей видео

Сэндвич-панели: правила установки стеновых панелей

Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.

Монтаж

Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.

Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.

Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:

внахлест;

с использованием вытяжных заклепок;

согласно разработанной схеме;

с подгонкой и подрезкой фасонных элементов;

с последующей герметизацией стыков.

Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии

При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)

Основные моменты вертикальной раскладки:

#8212; рекомендуемая длина панелей – не менее 8 м;

#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;

#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;

#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;

#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);

#8212; утепление стыка выполняют монтажной пеной либо минватой;

#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;

#8212; разгрузочные ригели устанавливаются через каждые 9 метров;

#8212; с помощью отвеса проверяют точность монтажа по вертикали;

#8212; обеспечивают контроль плотности прилегания гребня в замках;

#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.

Рекомендации профессионалов

Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.

Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.

Последствия неправильного вычисления

строение может начать разрушаться

Когда строительный материал сильно давит на основание, происходит его проседание. Особенно это касается столбчатого фундамента, который устанавливают на плывучем грунте или на участках с перепадами.

Так как из сэндвич-панелей часто строят промышленные здания, то нагрузка на фундамент в них колоссальная. Кроме веса техники, людей, которые ежедневно там находятся, стоит брать в расчет и вес самих сэндвич-панелей.

Неправильно рассчитанная масса стеновой плиты приведет к тому, что здание окажется в аварийном состоянии. Вместе с проседанием панелей, может уменьшиться высота здания, так как крыша также оказывает хорошее давление.

Если же взять слишком легкие панели и построить для них массивный фундамент, предварительно не беря во внимание расчеты, то по финансовым затратам могут быть убытки, так как легкие панели не требуют строительства массивного основания

Характеристики и особенности строительного материала

Стеновые панели делаются из разных изоляционных материалов, которые защищены жесткими листовыми материалами. Для этого используются ПВХ, пенополиуретан, минеральная вата, ППС (пенополистирол). В независимости от вида, изделия подходят для дешевой и быстрой постройки. Сэндвич панель делается из 3 слоев. Верхний и нижний – защитный, чаще всего для него берут оцинкованную сталь. Она защищена от коррозии, устойчива к перепаду температур и надежная.

Между защитными листами находится теплоизоляционный материал. Главное требование для него – низкий коэффициент проводимости тепла, устойчивость к влаге и долговечность.

Секреты выбора

Перед тем, как сделать окончательный выбор, нужно обратить внимание на такие нюансы:

Вид утеплителя:
Минеральная вата. Безопасна и экологична, хорошо держит тепло. Но требует дополнительной гидроизоляции.

Пенополистирол. Экологичный материал, который держит тепло и не подвергается воздействию влаги. Есть минус – высокая пожароопасность.

Пенополиуретан. Отличные технические качества, но пожароопасен.
Пенополиизоцианурат. Прочный, влагостойкий утеплитель, имеет повышенную термостойкость и практически не горит.

Виды наполнителей для сэндвич-панелей

Толщина панели. Она влияет не только на свойства, но и на цену.
Производитель. Нужно выбирать проверенного производителя, тогда не получится так, что куплен будет некачественный материал.

Преимущества и недостатки

Построить дом из сэндвичных панелей легко. Данный процесс занимает минимальное количество времени, главное в точности соблюдать все нюансы. Всё больше владельцев участков решают построить дачный дом или частный дом с использованием сэндвичей. Объясняется это большим преимуществом материала для постройки и непосредственно самого здания:

тепло- и звукоизоляционные свойства за счёт полной герметизации;
лёгкая конструкция не требует мощного фундамента, что опять говорит об экономичности проекта;
по материальным затратам дом из стеновых сэндвичей — самый бюджетный вариант;
строить из сэндвича можно даже зимой, главное, чтобы было сухо;
на возведение дома требуется минимум времени, усилий, приспособлений и инструмента;
материалы устойчивы к гниению, образованию грибка и патогенной микрофлоры;
постройка дома из панелей гарантирует небольшие затраты на обогрев помещений за счёт герметичности и высоких теплоизоляционных качеств;
ровные гладкие поверхности позволяют после монтажа сразу приступать к отделке, минуя промежуточные этапы выравнивая.

Жилые здания такого типа имеют ряд недостатков, на которые также стоит обратить внимание, прежде чем сделать окончательный выбор:

в сравнении с деревом, кирпичом и бетоном, у сэндвичей небольшой эксплуатационный период — до 30 лет;
относительная прочность в условиях частых механических воздействий на поверхность;
потребность в обустройстве принудительной вытяжной вентиляции, так как постройка получается абсолютно герметичной, что препятствует попаданию потоков свежего воздуха из внешней среды.

Чтобы понять, как построить дом, необходимо проконсультироваться у опытных специалистов. Конечно же, рядовому мастеру трудно самостоятельно разобраться с чертежами, правильно подобрать материалы для каркасного жилища. Избежать ошибок ещё на начальных этапах поможет пошаговая инструкция. По ней легко построить дом из сэндвич панелей своими руками.

Строим из сэндвич-панелей в семь основных этапов:

Этап 1: Составление плана

Часто данный этап делегируют специализированным компаниям, где работают опытные строители. План предполагает не только чертёж, но и точное соблюдение размеров, пропорций, которыми придётся руководствоваться при строительстве. На основе плановой документации составляют смету на расходные материалы.

Этап 2: Фундамент

К фундаменту под каркасные дома не предъявляют высоких требований, поэтому оптимальными вариантами станут свайное или ленточное основание. Важнее получить строго горизонтальную поверхность для монтажа панелей.

Этап 3: Сборка конструкции

Будь то небольшой летний домик из панелей или капитальное жилое здание, им нужен надёжный каркас. Сооружать эту конструкцию начинают ещё на этапе обустройства фундамента. Для данных целей подходят металлические изделия или деревянные брусья.

Отдавая предпочтение каркасу из деревянных брусьев, стоит позаботиться о дополнительной обработке антисептиками, антипиренами. В противном случае, излишнее влагообразование приведёт к гниению, появлению плесени.

При монтаже с металлическими конструкциями каркаса рекомендуют прокладывать теплоизолирующие материалы на стыке панели и металла.

Этап 4: Установка панелей

Сборка дома начинается с угла путём фиксации изделия к каркасу

Важно соблюдать плотность соединений. Зазоры между элементами каркаса и панелью устраняют монтажной пеной

Для небольших лёгких конструкций возможна сборка без каркаса. За счёт точного соединения панелей, зафиксированного монтажной пеной и саморезами, обеспечивают надёжность монтажа. Сборку начинают таким же образом от угла. На этом этапе главная задача — поставить первые панели строго вертикально.

Этап 5: Перекрытия

По окончании монтажа стен для крепления перекрытий в паз панели на пену укладывают обвязочный брус и крепят саморезами. Перекрытие укладывают на обвязочный брус. Кстати, перекрытие можно тоже сделать из панелей.

Этап 6: Окна и двери

На этапе монтажа окон и дверей многое зависит от правильности соблюдения чертёжных размеров. Образованные проёмы должны быть ровными, что снизит затраты на расходные материалы и позволит минимизировать время установки.

Этап 7: Кровля

Для обустройства кровли также используют специальные панели, которые закрепляются на перекрытиях и коньках. По завершении монтажа основных материалов происходит укладка декоративного слоя.

Если в плане дома присутствует мансардный этаж, чердак, предназначенный для частого использования, желательно заранее предусмотреть под кровлей дополнительную гидроизоляцию. Данное решение обеспечит дополнительную защиту конструкции.

Недостатки, недоработки и прочие досадные факты

При всех своих достоинствах, сэндвич-панели обладают и некоторыми недостатками. Вот занимательный видео-урок по преимуществам и недостаткам кровельных сэндвич-панелей:

Российский климат достаточно агрессивный, особенно на севере. И поэтому пока многие кровельщики опасаются использовать кровельные сэндвич-панели из-за сезонных колебаний температур, которые вызывают значительные напряжения в процессе эксплуатации.

Второй момент, находясь на кровле под прямыми солнечными лучами, «сэндвичи» меняют свои размеры. Это естественный процесс для металлических поверхностей, но его крайне необходимо учитывать при подгонке углов стыков и швов, чтобы всю систему в итоге не повело. Кстати, сэндвич-панели поэлементной сборки лишены этих минусов. Ведь у них нагрузку на себя берет не минеральная вата, а сам стальной каркас, благодаря чему теплоизоляцию можно использовать более легкую и недорогую.

Еще один минус в том, что в процессе циклических температурных переходов через так называемую «точку замерзания воды» постепенно блок утеплителя из минеральной ваты разрушается, а волокна – выдуваются. В итоге происходит потеря несущей способности самой конструкции.

Также и сама минеральная вата подвержена физическому старению, а ведь на нее приходится вся эксплуатационная нагрузка. При этом ремонтопригодность таких панелей вызывает вопросы. Если обычную трехслойную сэндвич-панель еще можно заменить, то с панелями поэлементной сборки кровлю придется разбирать целиком, поэтому затраты на ремонт будут значительными.

Точность крепления и герметичность будущий кровли обеспечивают замки и технология монтажа. И главная проблема в этом случае – получился удачный или неудачный стык.

Вот почему производители постоянно работают над улучшением таких замков. Ведь конкретно от этого зависит и прочность соединения панелей на кровле, и отсутствие зазоров, и герметичность.

Для кровли – это критические показатели

И любой неудачный стык способен стать проводником для дождевой влаги и мостиком холода, тогда как для тех же стен все это не так важно:

В условиях непогоды и часто меняющихся влажности и температуры воздуха у некачественно уложенной кровли из сэндвич-панелей возникают мостики холода и протечки. Также отслаивается обшивка от утеплителя, если используются сэндвич из пенопласта и повышается горючесть среднего слоя, а если утеплитель из минеральной ваты – отмечают разрушение связи между вертикально ориентированными волокнами из-за влаги.

Далее, чтобы особенно грозит проблемами – это неправильные локальные нагрузки (неудачно наступили, упала тяжелая ветка дерева, непродуманно установили антенну).

Они способны привести к разгерметизации продольного стыка и дальнейшего повреждения всего покрытия. Причем подобное повреждение не так-то легко обнаружить на глаз, а исправить еще сложнее.

Хотя на самом деле в работе с сэндвич-панелями вполне реально избежать всех перечисленных моментов и недостатков, если точно следовать всем правилам монтажа.

Кровельные сэндвич-панели обладают таким минусом, как легкая повреждаемость в процессе транспортировки и монтажа, поэтому с ними нужно обращаться аккуратно. Вот почему фирмы-производители зачастую сами предоставляют услуги по полной комплектации кровли, начиная с ее проектирования и заканчивая монтажом.

И мы советуем прибегать к таким услугам, так как профессиональная бригада уже знает все тонкости работы с этим кровельным материалом. Существует масса рекомендаций даже по поводу хранения самих панелей.

К слову, больше всего производителей переживают о том, что в нашей стране довольно часто пренебрегают правилами монтажа и кровельные панели иногда намокают еще до того, как окажутся на крыше. В этом случае волокнистый утеплитель быстро теряет свои свойства и разрушается в течение последующих сезонных процессов заморозки и оттаивания.

Вот благодаря таким сомнениям владельцы своих домов пока еще повсеместно отдают предпочтение более классическому и проверенному кровельному пирогу, где утеплителю отведено свое конкретное место и к нему всегда есть доступ. По крайней мере, если намокнет вата, несущая способность кровли от этого не уменьшится – просто проблемы будут другими.

Средние цены

Цена на сандвич-панели напрямую зависит от нескольких параметров:

Регион производства.
Качественные характеристики.
Область применения.
Используемый материал для изготовления.
Однослойные или многослойные.
Защитного покрытия.

На стоимость строительного продукта также влияет толщина конструкции. Чем она больше, тем соответственно, способна выдержать максимальные нагрузки. При этом, в несколько разы улучшаются другие качественные показатели. Такие как гигроскопичность, звукоизоляционность и т. д.

Материал	Толщина: 60 мм	Толщина: 80 мм	Толщина: 100 мм	Толщина: 120 мм	Толщина: 150 мм	Толщина: 200 мм
Pol/Pol + защитная пленка	1160 руб. кв. м	1300 руб. кв. м	1430 руб. кв. м	1600 руб. кв. м	1720 руб. кв. м	1780 руб. кв. м
Pol/Zn + защитная пленка	1130 руб. кв. м	1270 руб. кв. м	1400 руб. кв. м	1570 руб. кв. м	1680 руб. кв. м	1750 руб. кв. м
Znl/Zn + защитная пленка	1100 руб. кв. м	1240 руб. кв. м	1330 руб. кв. м	1540 руб. кв. м	1650 руб. кв. м	1720 руб. кв. м
Pol/Бумага	950 руб. кв. м	1100 руб. кв. м	1230 руб. кв. м	1400 руб. кв. м	1500 руб. кв. м	1570 руб. кв. м
Zn/Бумага	920 руб. кв. м	1080 руб. кв. м	1200 руб. кв. м	1360 руб. кв. м	1480 руб. кв. м	1540 руб. кв. м
Бумага/Бумага	750 руб. кв. м	890 руб. кв. м	1000 руб. кв. м	1190 руб. кв. м	1300 руб. кв. м	1370 руб. кв. м

Следует отметить, что на сегодняшний день, потенциальный объем выпускающей продукции сэндвич-панелей в России полностью соответствует спросу потребителя. Многие компании по достоинству оценили этот продукт, включая удобные размеры стеновых сэндвич-панелей и их стоимость. Поэтому предусмотрено ежегодное увеличение продукции на 20 — 25%.

Советуем также прочитать:

Термопанели фасадные: Отзывы
Виды сайдинга для обшивки дома
Как крепить вагонку к стене
Отзывы владельцев домов из сип-панелей

Технология производства

Современная технология производства основывается на склеивании утепляющего материала с обкладочными листами посредством полиуретанового клея-расплава и сжатия, которое выполняется при помощи термопресса.

Необходимое спецоборудование:

отдающий приводный конвейер с изменяемым темпом автоподачи;
приемочный конвейер с изменяемой скоростью автоподачи;
узел распределения клеящего материала;
автосборочный стол;
термопресс.

Данная технология представляет собой ряд последовательных операций.

Операция 1. На лист ПВХ наносится защитная пленка. Его укладывают на отдающий конвейер, с которого при включении системы он перемещается на приемочный конвейер. В период передвижения листа по конвейеру под узлом выполняется равномерное нанесение клея на поверхность ПВХ. После стопроцентного распределения клеящей смеси на лист система автоматически отключается.
Операция 2. Ручным способом лист ПВХ укладывается на стол для сборки и закрепляется по строительным упорам.

Операция 3. Поверх листа кладется слой пенополистирола (пенополиуретана) и закрепляется по спецмонтажным упорам.
Возобновление операции 1.
Повторение операции 2.
Полуготовую панель помещают в термопресс, который заранее разогревается до нужной температуры.
ПВХ плита вытаскивается из пресса.

О том, как правильно резать пластиковые ПВХ-панели, вы можете узнать из видео немного ниже.

Варианты стыковок

Существует несколько вариантов стыковки сэндвич-панелей между собой:

Замковый открытый тип соединения. Это наиболее распространённый вариант, поскольку отличается лёгкостью и эффективностью. Он заключается в том, что с одного конца первой плиты внешний слой обшивки вставляется в паз, предусмотренный в наполнителе второй плиты. Герметичность и гидроизоляция здесь не страдают, потому что обшивка первой плиты плотно входит в пространство между утеплителем и металлическим покрытием второй плиты. Размер паза выполнен с учётом расширения металла под воздействием высоких температур.

Замковый закрытый тип. Его отличительная особенность – ступенчатая конструкция. Здесь больше свободного пространства по сравнению с первым вариантом, что способствует отводу влажного воздуха и снижает тепловые потери.

Термозамок. Этот вариант обладает наиболее сложной конфигурацией из всех представленных. Это разновидность классического метода, но при дополнительных особенностях. Так, с одной стороны панели есть продольный выступ, а с другой – паз. Соединение осуществляется по принципу «паз-шип», что обеспечивает максимальную прочность: элементы скреплены надёжно и не разъединяются даже под воздействием больших нагрузок. Этот метод применим при возведении зданий в регионах с неблагоприятными климатическими условиями и большими ветровыми нагрузками. Термозамок называют энергосберегающим методом крепления, потому что он не допускает выход тепла из здания.

Эти методы применяются для крепления стеновых панелей, а для кровельных есть свои варианты:

Металлическое покрытие первой плиты накрывает обшивку второй плиты. Стык закрыт полностью, внешняя влага не проходит, однако это не отменяет завершающую обработку герметика.
Металлическая обшивка, выполненная в форме волны, перекрывает обшивку соседней плиты, выполненной в той же форме.

Итак, возведение сэндвич-панелей – это довольно простая процедура, поэтому она широко применяется в строительстве промышленных и жилых зданий. Однако и здесь есть свои правила и тонкости, которые нужно знать, чтобы обеспечить длительный эксплуатационный ресурс конструкции.

Монтажная резка и сверловка

Перед резкой нужно удостовериться в правильности прочерченных линий, так как поговорка про семь раз очень уместна в данном случае. Металл нужно резать в первую очередь, утеплитель — во вторую.

Первые два варианта предпочтительнее, так как при резке лобзиком довольно трудно держать прямое направление. Угловую шлифмашинку (болгарку) лучше не применять, так как даже на самом маломощном устройстве число оборотов таково, что в месте разреза образуется среда с высокой температурой, а это может вызвать воспламенение утеплителя.

К тому же в месте воздействия болгарки металл теряет устойчивость к появлению коррозии. Для сверления отверстий под элементы крепежа нужно пользоваться обычной дрелью, в процессе работы не забывая убирать стружку с поверхности элементов. Панели, покрытые оболочкой из древесины или поливинилхлорида, нарезаются все тем же лобзиком или обычной ручной пилой с зубьями средних размеров.

Сэндвич панели для откосов технические характеристики

Сэндвич-панели – это многослойные бескаркасные строительные конструкции. Слово «сэндвич» (от англ. sandwich – слоить) обозначает «слоистое» строение строительной конструкции.

Свойства и области применения ПВХ сэндвич-панелей

Панели собираются между собой в стеновые блоки при помощи профилированного замкового соединения, находящегося в теле панели. Сэндвич – панели относятся к ряду легких ограждающих конструкций.

ПВХ – сэндвич панель представляет собой трехслойную конструкцию: два жестких листа ПВХ между которыми находится утеплитель (пенополистирол (прессованный или вспененный (PSV), экструдированный – ST, XPS), или в редких случаях – пенополиуретан – FPU).

Рисунок 1ПВХ сэндвич-панель

ПВХ сэндвич панели с наполнителем из пенополиуретана обладают наилучшими теплосберегающими характеристиками. Пенополиуретан является наиболее экологически чистым материалом. Разрешено применение в жилых помещениях. Имеет минимальную гигроскопичность и наибольший срок службы.

Пенополистирол отличается высокой прочностью, химической стойкостью, долговечностью, высокими теплоизоляционными свойствами.

В зависимости от климатических условий и назначения строящегося (реконструирующего) объекта применяется тот или иной тип утеплительного материала.

В качестве наружного слоя пластиковой сэндвич-панели могут применяться различные материалы:

• Жесткий ПВХ лист (rigid PVC sheet)• Вспененный ПВХ лист (foam PVC sheet)• Слоистый пластик (HPL)

Жесткий ПВХ лист – наиболее часто встречающийся в пластиковых сэндвич-панелях материал, применяемый для откосов. Для производства сэндвич панелей с жестким ПВХ чаще всего применяется листовой материал белого цвета, толщина которого варьируется от 0,8 — 2 мм, поверхность листа может быть как глянцевой, так и матовой. Плотность такого материала – 1,4 г/см3.

Вспененные ПВХ листы получили такое название из-за пористой внутренней структуры, которую специально получают при экструзионном производстве листов. Вспенивание пластика происходит на выходе из экструзионной головки, при этом по толщине листа получается мелкоячеистая структура, содержащая большой процент мельчайших замкнутых пузырьков воздуха. Поэтому, в дополнение к вышеуказанным свойствам, ПВХ листы обладают малой плотностью (0,6 г/см3), и хорошей теплоизоляцией. Вспененные ПВХ листы также, как и жесткие ПВХ листы, обладают хорошей влагостойкостью. При отрицательных температурах ударная прочность вспененных пластиков уменьшается.

Термин HPL означает способ производства материала: собирается «пачка» бумаг (крафт-бумага для внутренних слоев, декоративная для поверхности, оверлей — для защиты поверхности) пропитывается фенолформальдегидными и аминоформальдегидными смолами и спрессовывается в этажном прессе под давлением от 90 до 110 кг/см2. При прессовании применяется технологическая оснастка, которая определяет текстуру поверхности. В этом качестве используются специальные прокладочные металлические листы и матрицы, поверхность которых представляет собой рельефные изображения, имитирующие поры дерева, поверхность камня и т.п. Эти рельефы переносятся на поверхность листа пластика, что позволяет получить различные типы поверхности: глянец, «сатин», поры дерева, «асфальт» и пр. HPL производится только в листах. Толщина листового слоистого пластика для производства сэндвич-панелей чаще всего составляет 2 мм. Из всех вышеописанных пластиков для облицовки утеплителя в сэндвич-панели HPL является наиболее прочным и надежным материалом, и сэндвич-панели с HPL могут применяться в таких эксплуатационных условиях, которые предполагают наибольшие нагрузки на материал.

Любой из вышеописанных облицовочных пластиков может быть покрыт ренолитной пленкой, что сделает его более подходящим для декорирования. Чаще всего в целях декорирования используются сэндвич-панели с HPL. Для откосов и окон чаще всего используется простой жесткий матовый или глянцевый ПВХ лист белого цвета. Реже всего применяются панели со вспененным ПВХ.

Какие могут быть размеры стеновых сэндвич-панелей?
