Профили для гипсокартона: виды, размеры и назначение

Направляющий

Направляющий профиль (маркировка ПН) имеет сечение подобное стоечному, то есть со швеллером. Он используется в качестве основы для стоечного профиля.

К тому же его применяют для создания перемычек между профилями (к примеру, для крепежа дверных коробок в перегородках).

ПН 40-50 в разрезе

Характеристики

Спинка данного профиля оснащена двумя ребрами жесткости.

Существуют следующие разновидности:

Где первое значение – это ширина профиля, а второе спинки (по аналогии со стоечными образцами).

В спинках профиля имеются отверстия 8 мм диаметром, которые нужны для установки дюбелей, обеспечивающих крепление к основанию. Благодаря тому, что ширина полки данного профиля составляет 40 мм, существует возможность фиксировать листы ГКЛ прямо к ней.

Для создания наружных угловых стыков применяют угловые виды направляющих для гипсокартона (ПУ). Они призваны защищать торцы перегородок от различных механических повреждений в процессе эксплуатации.

Характеристики

Благодаря тому, что полки данного профиля расположены под взаимным углом 85 градусов, обеспечивается надежная фиксация к перегородкам. В полках направляющих сделаны отверстия диаметром 5 мм, которые заполняются шпатлевкой во время монтажа.

Схема крепления ПУ профиля

Для исполнения криволинейных конструкций из панелей ГКЛ применяется специальный арочный профиль. Он изготавливается из потолочного ППП 27-60, при этом радиус изгиба может достигать 500 мм.

Изготовление таких конструкций довольно сложный процесс, поэтому представляем вашему вниманию обучающее в конце данной статьи, которое призвано раскрыть все нюансы данной операции (см. также как сделать арку из гипсокартона .

Маячковый профиль используется в качестве опорной направляющей для дальнейшего оштукатуривания поверхности. Его длина может быть не более трех метров. Необходимость в таком профиле возникает во время отделки откосов и других поверхностей, которые требуют идеальной гладкости.

Совет: в случае необходимости можно соединить несколько элементов в один при помощи специальных крепежных изделий. Профили будут в дальнейшем заштукатурены, поэтому стыков видно не будет.

Применение

Безусловно, главное требование к любой поверхности – это гладкость

Особенно это касается откосов, ведь они в первую очередь привлекают внимание (см. также отделка откосов гипсокартоном своими руками )

Для того чтобы выровнять данные элементы требуется приложить массу усилий.

Вот такой нехитрый элемент способен значительно облегчить жизнь мастеру

Однако современные технологии позволили заметно ускорить данный процесс. В частности, был создан маячковый профиль, который избавляет человека от необходимости прилагать платонические усилия для оштукатуривания откосов. Он наносится на «проблемное» место, тем самым упрощая процесс выравнивания.

Особенности

Следует отметить несколько важнейших особенностей сего профиля:

  • Данный профиль изготавливается из тонкой стали, на которую впоследствии наносят цинковое покрытие. Такая мера позволяет придать элементу высокую устойчивость ко многим негативным воздействиям окружающей среды.
  • Благодаря химическим свойствам цинка, ПМ – профиль совершенно не «боится» щелочей и кислот. Столь чудесное свойство трудно переоценить, ведь современное строительство неразрывно связано с применением различных канцерогенных веществ, которые несут в себе серьезную разрушительную силу.
  • В большинстве случаев данная разновидность направляющих выпускается длиной 3 метра. Однако многие современные производители позволяют своим клиентам приобретать изделия по индивидуальным заказам.

Маячковый профиль собственной персоной

Толщина данного профиля может варьироваться от 6 до 10 мм. Стоит понимать, что, чем она больше, тем выше жесткость элемента

Важно правильно оценить фронт работ, чтобы приобрести профиль требуемой жесткости (к примеру, для криволинейных поверхностей лучше использовать образцы с наименьшей толщиной)

По мнению многих специалистов, именно данную разновидность направляющих сложнее всего крепить. Поэтому перед началом работ нужно запастись лазерным уровнем, а главное терпением.

Разновидности направляющих

Основание под гипсокартон изготавливается из профилей нескольких видов – на способ их применения влияет также типа конструкции, ее форма, предстоящая нагрузка и место расположения (стена, потолок).

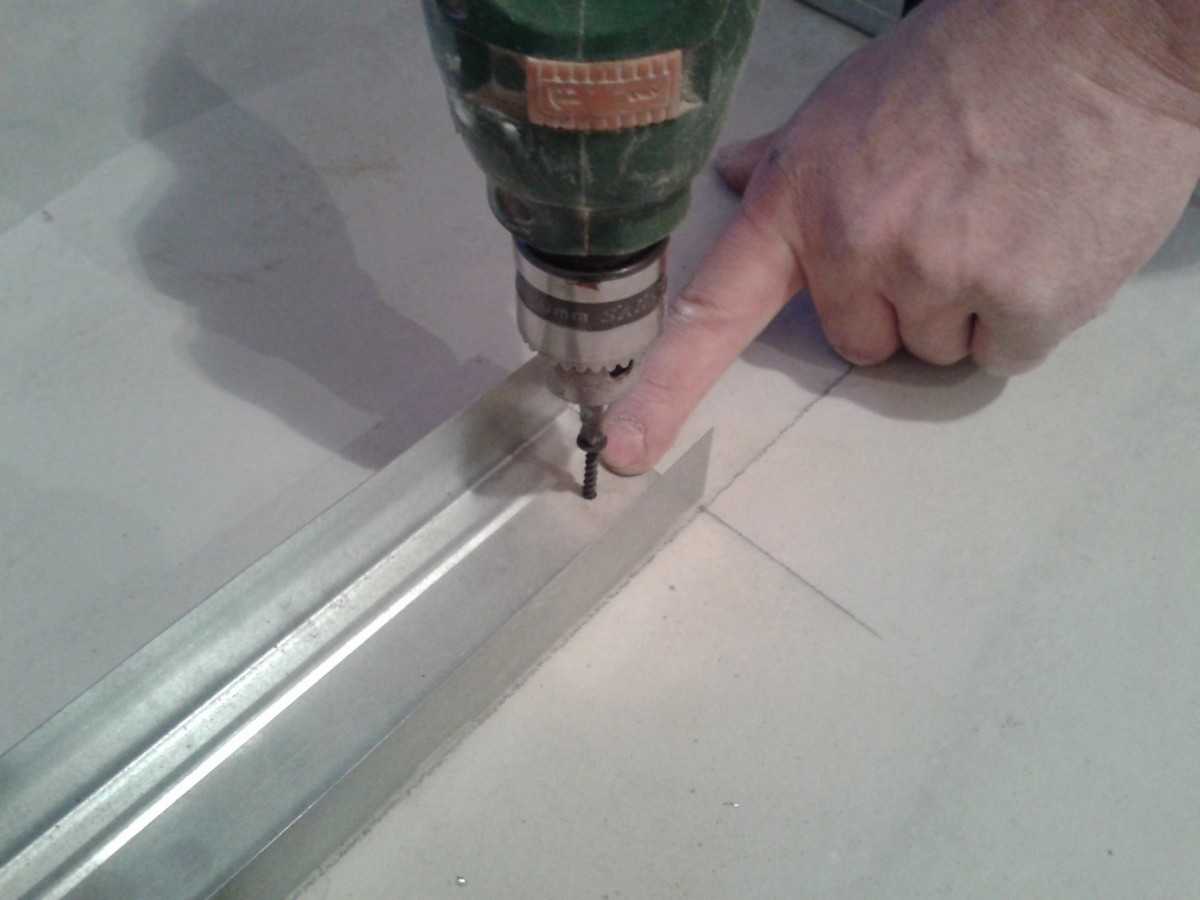

Способы крепления направляющих между собой

Главные профили

К основным видам направляющих относят изделия следующих видов.

Таблица 1. Основные виды направляющих.

Иллюстрация Описание

ПН

Форма в виде буквы П. Боковые стенки – гладкие. Применяется в качестве опоры под перемычки и стойки.

ПС

Применяется в тандеме со стартовым профилем. Служит основой для крепления гипсокартонных листов, поэтому обладает высокой жесткостью и стойкостью к высоким нагрузкам. Форма – П-образная.

ПП / ППН

Бывает несущим и направляющим – оба с П-образным сечением. От стенового отличается меньшим размером и толщиной. От направляющего несущий профиль отличается наличием ребер жесткости и полочек. Высота профиля также минимальна, чтобы при изготовлении подвесного потолка занималось как можно меньше высоты помещения.

Арочный

На боковых гранях имеет характерные разрезы. Применяется при изготовлении изогнутых, фигурных конструкций, арок.

При изготовлении несущего каркаса с помощью профиля ПН собирается рама, в которую вставляют направляющие ПС. Жесткость конструкции придают перемычки из направляющего профиля.

Строение гипсокартонной перегородки

Виды дополнительных профилей

Фиксация основных элементов несущей конструкции производится при помощи дополнительных профилей.

Таблица 2. Разновидности дополнительных профилей.

Иллюстрация Назначение

Угловой профиль

Применяется для отделки углов конструкции из гипсокартона. Может иметь крупные отверстия – фиксация элемента происходит при помощи штукатурного раствора. Элемент с сеткой по краям обладает лучшим сцеплением. Еще одна разновидность – уголок с бумажной основой, к которой фиксируются металлические полосы. Используется при оформлении оконных проемов, ниш и полок.

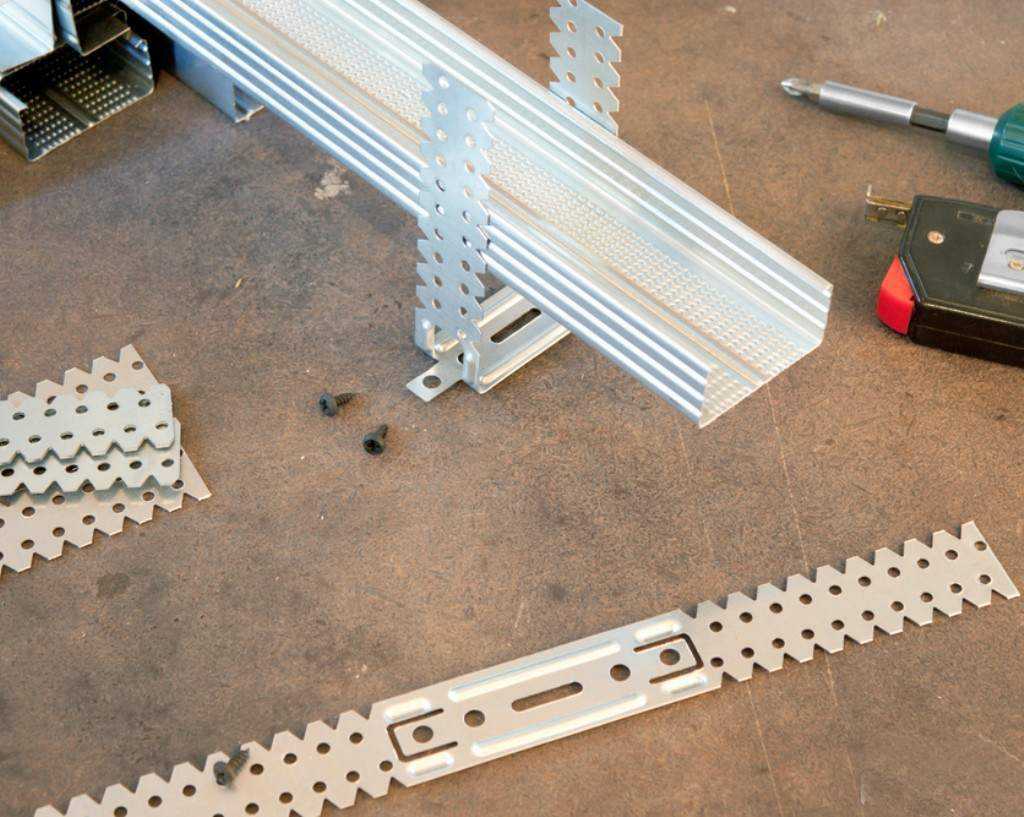

Подвес с перфорацией

В согнутом виде имеет П-образную форму. Через отверстие в средней части производится крепление подвеса к потолку или стене. К крайним частям фиксируют направляющие.

Подвес анкерный для потолочного профиля

Используется для крепления направляющих при монтаже подвесного потолка, обладает функцией регулировки высоты для получения идеально ровной плоскости.

Соединительный элемент типа «краб» для потолочных профилей

Применяется во время изготовления каркаса подвесной потолочной конструкции.

Удлинитель для направляющих

Выполнен в виде скобы и предназначен для удлинения путем сращивания двух однотипных направляющих.

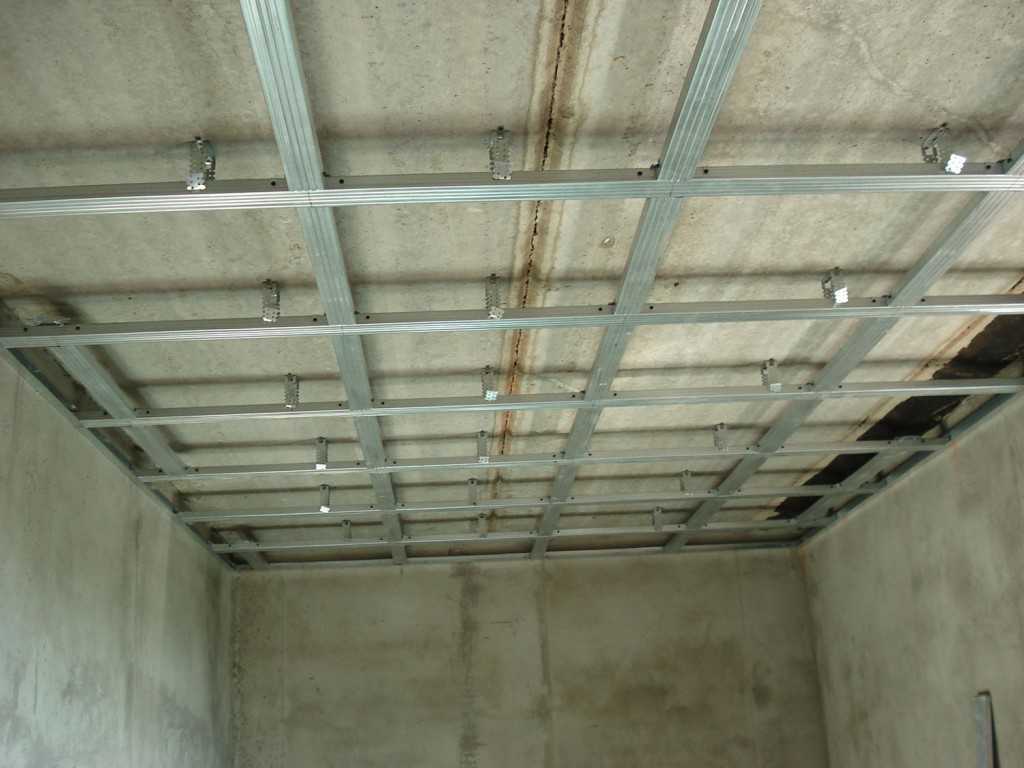

Виды профилей для потолочной конструкции

Таблица 3. Средняя стоимость материалов.

Наименование Средняя стоимость по состоянию на апрель 2019 г., рублей

Профиль направляющая для гипсокартона

60

Профиль стоечный для гипсокартона ПС

120

Профиль для гипсокартона ПП

100

Профиль ППН для гипсокартона потолочный направляющий

85

Металлический гибкий профиль

245

Угол фасадный из ПВХ с арм. сеткой

55

Профиль арочный пластиковый угловой

69

Уголок перфорированный ПВХ под штукатурку

40

Подвес прямой

5

Соединитель для профилей

16

Удлинитель для профилей

7

Подвес анкерный с зажимом для профиля ПП

20

Используя длинный профиль можно сократить скорость возведения каркаса. При монтаже остова из более коротких направляющих применяют технологию сращивания, при этом стыковка соседних профилей не должна располагаться на одном уровне – обычно чередовать нижнее и верхнее соединение.

Основные виды профилей

Все виды профилей используются для монтажа каркаса. Каждая модель имеет собственное предназначение, поэтому правильно установить их возможно только по назначению. Существуют основные виды металлопрофиля:

  • стоечный;
  • направляющий;
  • гнутый;
  • потолочный;
  • угловой (монтаж такого г профиля для гипсокартона осуществляется после обшивки всего каркаса ГКЛ).

Гибкий профиль Направляющий профиль Потолочный профиль Угловой профиль

Выбирая профиль в магазине, или присматривая марку по фото с указанием размеров, можно определить, какой именно металлический длинномерный элемент для крепления ГКЛ идеально подойдёт. Все виды производятся из специального холоднокатаного металлического листа, впоследствии обрабатываясь методом оцинковки. Полученные изделия отличаются особой практичностью, крепостью, надёжностью и удобством применения. К тому же, оцинкованный металлический материал устойчив к коррозийным образованиям, а потому он долговечен.

Металлический каркас состоит из вертикальных и горизонтальных элементов. Вертикальные выполняют несущую функцию, поэтому их называют как стоечными, так и несущими. Расположенные им перпендикулярно элементы (это в горизонтальной плоскости), называют направляющими (или стартовыми). Чтобы выбрать необходимое изделие, следует разобраться в назначении каждого из видов.

Основные виды профиля

Нужен при монтаже каркаса для арочных потолков, криволинейных конструкций, сводов

Под аббревиатурой ПС подразумевается стоечный металлический материал. Для формирования плоскостей в вертикальном положении используют стоечный стройматериал. Его применение способствует отличной фиксации гипсокартона в стеновой области. При производстве обычно стоечный длинномерный элемент выполняется способом прокатки на профилегибочном уровне. Многие производственные фирмы изготавливают данное изделие из стальной ленты, а его длина может варьироваться от 2 м 75 см до 4 м 50 см. Ширина развёртки данного изделия также может быть различной.

Применение стоечного профиля для гипсокартона

Размеры профиля для гипсокартона:

  • его высота обычно составляет 50 мм;
  • ширина – от 50 до 100 мм;
  • длина – от 2,75 до 4 м.

При выборе длинномерного элемента стоит обратить внимание, какова толщина изделия. Практика показывает, что данные элементы, имеющие толщину от 0,45 мм, устойчивы и долговечны

Слишком тонкие длинномерные изделия чрезмерно мягки, поэтому очень сложно добиться жёсткой фиксации саморезов. Для установки профиля под гипсокартон используют металлические материалы таких марок, как Кнауф, Гипрок или других брендов. Все производители предпочитают выпускать данные изделия таких размеров, чтобы в помещении максимально сохранялась экономия пространства. Во время установки эти элементы практически не имеют отходов

Практика показывает, что данные элементы, имеющие толщину от 0,45 мм, устойчивы и долговечны. Слишком тонкие длинномерные изделия чрезмерно мягки, поэтому очень сложно добиться жёсткой фиксации саморезов. Для установки профиля под гипсокартон используют металлические материалы таких марок, как Кнауф, Гипрок или других брендов. Все производители предпочитают выпускать данные изделия таких размеров, чтобы в помещении максимально сохранялась экономия пространства. Во время установки эти элементы практически не имеют отходов.

Используемые стоечные профили для перегородок из гипсокартона способствуют улучшению качественных характеристик конструкции. Усиленный каркас профилем CW с шагом в 0,4 м, устанавливается с учётом необходимости крепления гипсокартонного листа с двух сторон. Применяются данные элементы и для конструирования каркаса для крепления ГКЛ во время обшивки стен или подвесных потолочных изделий.

Что касается перегородок – стоечный элемент маркируются CW или ПС. Ширина их подбирается к стартовым профилям. Такие изделия отличны для облегчения установки коммуникаций. Некоторые элементы имеют особое ребро жёсткости, формирующее отогнутый край. Это изделие применяют для создания каркаса во время установок перегородки.

Тема статьи: Виды профилей для ГКЛ конструкций

В последнее время очень популярным материалом при строительстве и ремонте внутри помещений стал гипсокартон (ГКЛ ). Описание преимуществ работы с этим материалом не входит в цель данной статьи, стоит лишь отметить, что с помощью ГКЛ можно воплотить самые смелые дизайнерские решения от сложных перегородок со всевозможными формами проемов до многоуровневых потолков.Понятно, что такие конструкции не могут быть созданы без специальной крепежной системы – легкой и в то же время прочной, к которой и крепятся листы гипсокартона.Все разновидности профилей изготавливают из специальной стальной ленты толщиной 0,35÷0,6мм с обязательным оцинкованным покрытием с целью противостояния агрессивным средам. Стандартно в продаже присутствует одна длина – 3000мм, однако на самом деле завод-изготовитель выпускает профиля длиной от 2500 до 6000мм и наша компания под заказ может привезти изделия нестандартных размеров.Все профиля для каркасов под обшивку гипсокартоном можно свести к 4 основным видам: направляющий (маркировка ПН), потолочный направляющий (ППН ), потолочный (ПП ) и стоечный (ПС ). А теперь поподробнее о них.

Профиль направляющий (ПН )

ПН профиль имеет П-образную форму и, как следует из названия, предназначен для того, чтобы служить направляющим (как бы своеобразным рельсом) для стоечного профиля. Применяется при изготовлении каркасов стен и перегородок. Размеры: высота 40 мм, ширина 50, 75, 100 мм в зависимости от запланированной толщины стены. Соответственно маркируется – ПН 50х40, ПН 75х40, ПН 100х40. ПН-профиль монтируется в паре с соответствующим по размеру ПС-профилем- ПС 50х50, ПС 75х50, ПС 100х50.

Профиль стоечный (ПС )

ПС-профиль так же имеет П-образную форму, но в отличие от направляющего профиля имеет загнутые полочки. Этот вид профиля является основным элементом при изготовлении каркаса стен и перегородок и служит в качестве вертикальной стойки каркаса к которой и крепятся листы ГКЛ. Стоечный профиль закрепляется в направляющий профиль соответствующего размера. Размеры: глубина 50мм и ширина 50,75,100 мм. Его маркировка — ПС 50х50, ПС 75х50, ПС 100х50.На спинке у стоечного профиля есть специальные продольные бороздки по всей своей длине. Как правило, их всего три: средняя служит для удобства стыковки листов ГКЛ и если профиль выставлен строго по вертикали, то и листы будут ложиться ровно, без перекосов относительно этой бороздки. Боковые бороздки могут служить ориентиром для вкручивания шурупов. Кроме того бороздки придают профилю дополнительную жесткость, что в итоге приводит к усилению всей конструкции.Чтобы правильно подобрать размер профиля для устройства перегородки, необходимо учитывать ее высоту (чем выше, тем шире и, соответственно, прочнее должен быть профиль) и эксплуатационные характеристики (например , какой толщины будет утеплитель или сколько слоев ГКЛ будет использоваться на перегородке).

Профиль потолочный (ПП )

ПП профиль по форме схож со стоечным. У него так же есть загнутые полочки и бороздки на спинке. Размеры потолочного профиля: глубина 27мм и ширина 60мм. Маркируется он как ПП 60х27. Как следует из названия, этот профиль предназначен для изготовления подвесных потолков, в том числе многоуровневых. Однако на практике этот профиль часто используют для облицовки стен с целью съэкономить закрываемое гипсокартоном пространство.

Профиль потолочный направляющий (ППН )

ППН профиль аналогичен ПН профилю, его размеры – глубина 28мм, ширина 27мм и маркируется он как ПНП 27х28 или ПНП 28х27. Профиль потолочный направляющий составляет пару профилю потолочному ПП 60х27 и служит в качестве направляющей при его монтаже. Строительный рынок предлагает еще одну пару потолочных профилей для ГКЛ – это профиль ПП 50х17 и ППН 20х20. Иногда продавцы называют профиль ПП профилем ПС, но это не влияет на его функционал и служит он для совсем тонких и легких конструкций. Главное при выборе смотреть на размеры и выбирать “парные “.Крепление всех видов гипсопрофилей происходит с помощью специальных подвесов. Но это уже совсем другая тема.

Итак, планируя самостоятельно какой выбрать профиль для гипсокартона, обязательно учитывайте особенности ГКЛ конструкции, хотите ли Вы ее сделать долговечной или временной и не экономьте на толщине стоек — лучше один раз сделать крепкий каркас, чем потом переделывать всю конструкцию!

05.05.2015, 11964 просмотра.

Сергей 15.08.2015 10:52:58 #

Измерительные инструменты для выполнения разметки и контроля размеров

Качественный монтаж ГКЛ предполагает наличие точной разметки и предварительный замер материала. К классическим инструментам можно отнести рулетку, уровень, отвес. Однако существует также немало современных приборов, позволяющих значительно ускорить процесс и добиться лучших результатов. Рассмотрим какие приспособления используются опытными мастерами на сегодняшний день.

Рулетка

Это всем известный измерительный инструмент, корпус которого изготавливается из пластика или металла, а внутри находится измерительная лента. Чаще всего используют рулетки длинной 3 м. Однако для выполнения различных длинномерных измерений лучше иметь пятиметровую рулетку.

Уровень

Этот инструмент, используемый для работы с гипсокартоном, позволяет контролировать уклон любой вертикальной или горизонтальной поверхности. Изделие состоит из металлического корпуса с вмонтированной в него ампулой (их может быть несколько), которая наполнена спиртосодержащей жидкостью, имеющей определенный окрас. Угол основания или элемента конструкции определяется за счет находящегося внутри воздушного пузырька. При идеально ровной относительно земли поверхности он должен занимать среднее положение, не выходя за пределы имеющихся отметок.

Современные производители предлагают самые разные модели уровней всевозможных размеров. Отличия их могут заключаться в количестве встроенных трубчатых индикаторов, а также их расположении. Некоторые изделия оснащены магнитами, что удобно при выравнивании элементов металлических конструкций. Особой популярностью пользуются приспособления с лазерными указателями, позволяющие максимально быстро производить разметку.

Метростат 300

Раздвижной инструмент оснащенный измерительной шкалой и пузырьковым уровнем, длина которого может достигать 3 м. С его помощью можно котролировать горизонтальное и вертикально положение конструкции. Кроме того, имеется специальная насадка, предназначенная для удерживания ГКЛ в вертикальном положении во время монтажных работ.

Гидравлический уровень

Дает возможность выполнять разбивку горизонтальных плоскостей, а также переносить отметки с одних поверхностей на другие. Преимущественно гидроуровень применяют в работе с подвесными потолками. Определение линий разметки осуществляется с помощью шланга, длина которого, как правило, составляет не менее 10 м.

Линейный лазерный уровень

С помощью современной измерительной техники можно добиться практически идеальных результатов. Одним из широко используемых в работе с гипсокартоном устройств является линейных лазерный уровень (построитель плоскостей), позволяющий посредством взаимно перпендикулярных лучей строить проекции как по вертикали, так и по горизонтали, что дает возможность выполнить качественную разметку абсолютно любой плоскости.

Лазерный ротационный нивелир

Данный прибор, работающий в разных режимах, позволяет задать вертикальные, горизонатльные и наклонные плоскости. Лазерный луч в таких устройствах постоянно вращается вокруг своей оси. Таким образом он способен проецировать плоскость на 360. Данные устройтсва удобно использовать при работе в больших помещениях.

Угольник

Этот инструмент используется, прежде всего, для разметки углов. Конструктивно приспособление достаточно простое и представляет собой линейку определенной длины, вмонтированную в металлическое основание. С его помощью также можно контролировать прямоугольность тех или иных элементов.

Ключевые разновидности гипсокартонных профилей

Итак, по своему предназначению все профили могут быть двух типов:

  • стоечные;
  • направляющие.

И представитель каждой из групп должны выполнять свою определенную функцию. Маркировка описываемых в статье элементов производится по технологии «Кнауф», все они изготавливаются в стандартных размерах:

  • UD – это направляющие потолочные;
  • CW – изделия перегородочные стоечные;
  • UW – перегородочные направляющие;
  • CD – потолочные стоечные.

Рисунок 1. 1 — UD; 2 — CD; 3 — CW; 4 — UW

Размеры и сечение данных элементов также бывают разные.

Разновидность №1. Стоечные потолочные профили

Многим известна неподверженность подвесных гипсокартонных потолков к механическим воздействиям. Но профили при этом должны быть не только легкими, но еще и прочными, дабы удерживать всю конструкцию вместе с ГКЛ (в противном случае все это может рухнуть на головы жильцов). Жесткость каркаса во многом обеспечивается ребрами CD-профилей.

Данные виды профилей по праву считаются наиболее востребованными. В большинстве случаев они применяются для отделочных/строительных работ. Ввиду стандартных размеров отходов после работы с этими элементами почти что нет. Нетрудно догадаться, что на эти профили припадает основная нагрузка всего сооружения. Благодаря им обеспечивается надежность и жесткость каркаса, а также качество фиксации гипсокартонных листов. Толщина таких профилей бывает разной, но тонкие изделия являются менее надежными, что очевидно, и нуждаются в большом числе крепежных элементов для монтажа (детальнее об этих элементах мы расскажем несколько позже).

Что касается длины CD-профилей, то она может составлять от 270 до 450 сантиметров. Но в реальности обычно используются элементы длиной 300 и 400 сантиметров с сечением 6х2,7 сантиметра.

Разновидность №2. Направляющие потолочные профили

Такие профили применяются при создании потолков, стен и различных коробов с целью укрепления. Изделия устанавливаются по периметру стен/потолков, еще в них вставляются профили стоечные.

Из направляющих потолочных элементов формируется своего рода основа для плоскости, которая впоследствии будет обшиваться гипсокартонными листами. Длина может составлять 300 или 400 сантиметров, в то время как сечение равно 2,8х2,7 сантиметра. Все элементы достаточно толстые (для потолков тонкие не применяются), благодаря чему обеспечивается надежность.  Оптимальный вариант и для сооружения стеновых каркасов.

Разновидность №3. Перегородочные профили для гипсокартона

Продолжаем рассматривать виды профиля для гипсокартона. Итак, если говорить о перегородочных изделиях, то таковых, по мнению специалистов, есть несколько разновидностей, а их использование, соответственно, зависит от будущей толщины конструкции из ГКЛ. Так, UW-профили (в соответствии все с той же маркировкой компании «Кнауф») применяются в перегородках в роли направляющих. Их длина варьируется в пределах 200-400 сантиметров, а ширина может составлять 4-15 сантиметров.

Также существуют стоечные изделия (или, другими словами,  CW-профили), которые выполняются с насечками, облегчающими укладку кабелей. Используются в гипсокартонных перегородочных конструкциях и являются несущими элементами всего каркаса.

Предназначаются такие элементы для применения в вертикальных конструкциях. Длина может составлять от 276 до 600 сантиметров, в то время как сечением бывает 5х5, 7,5х5 и 10х5 сантиметров. К слову, наибольшей популярностью пользуются профили, длина которых составляет 300 и 400 сантиметров.

Отдельная группа – угловые, маячковые и арочные изделия

Что касается арочных видов профилей гипсокартона, то они с отверстиями и надрезами, необходимыми для придания профилям гибкости. Если говорить о размерах, то они такие же, как у обычных элементов, в то время как показатель жесткости гораздо выше. Применяются арочные профили для того, чтобы получать дуги.

Касалось бы, ничего сложного в формировании дуг нет, однако в действительности это не так. Хотя опытные специалисты с легкостью со всем этим справляются.

А вот с помощью маячковых элементов выравниваются различные плоскости. Например, при оштукатуривании стен/потолков. Длина таких профилей составляет 300 сантиметров. Если вы планируете создать гладкую плоскость, то без такого элемента вам просто не обойтись (например, для создания откосов).

Наконец, есть еще угловые профили. Их используют, как можно догадаться из названия, для выравнивания/усиления углов (например, для защиты торцов перегородок). В каждом элементе имеются отверстия, диаметр которых составляет 0,5 сантиметра, необходимые для более качественного заполнения во время нанесения шпаклевочной смеси.

Основные виды профилей

Изделия классифицируются на следующие типы:

  • Направляющие или стартовые;
  • Потолочные стоечные;
  • Стоечные настенные/перегородочные;
  • Усиленные;
  • Арочные;
  • Маячковые;
  • Угловые — защитные и штукатурные;
  • Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

  • Длина — 3 м
  • Ширина полки — 27 мм
  • Длина каждой спинки — 28 мм
  • Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

  • 50×40 мм
  • 75×40 мм — применяется как перемычный в каркасах
  • 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

  • Длина полки — 5 см
  • Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
  • Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

  • Длина — 3 метра, 4 метра, 6 метров
  • Высота полок — 4 см
  • Ширина спинок — 5 см, 7,5 см, 10 см

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

  • защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
  • штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

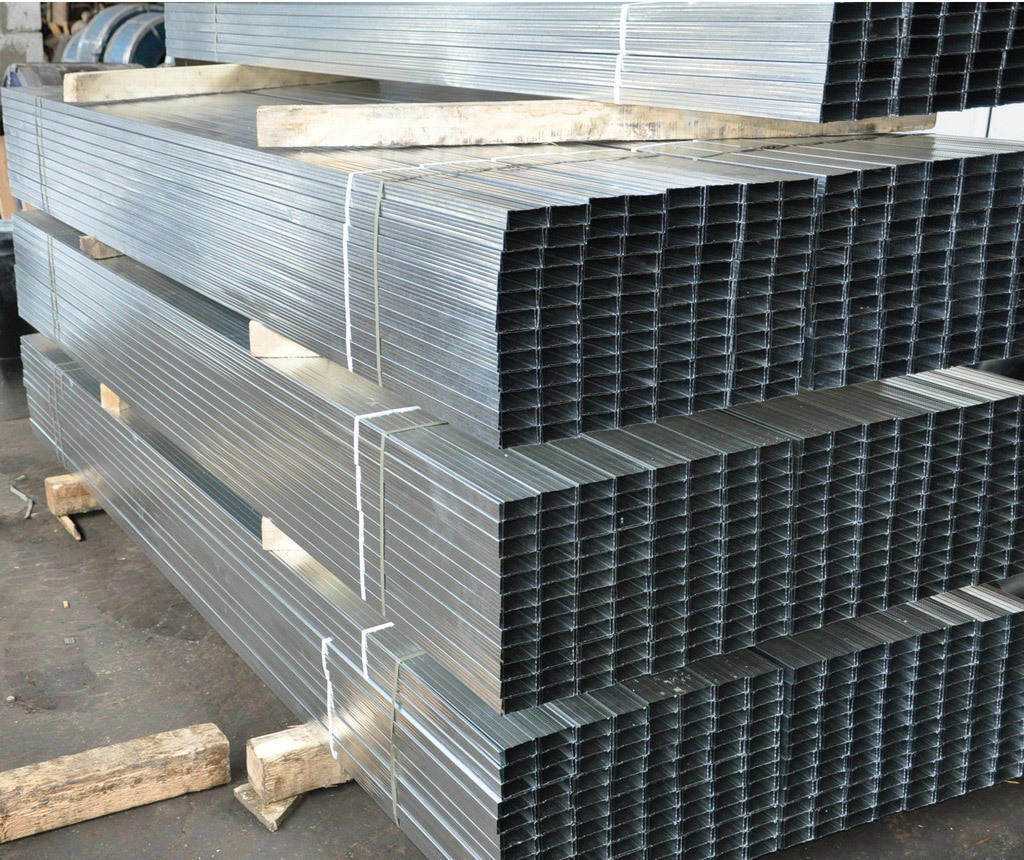

Металлические профили для монтажа гипсокартона

Металлические профили для монтажа гипсокартона – это то, без чего отделочный материал сам по себе ничего не значить. Профили являются неотъемлемой частью любой конструкции каркасов для отделки поверхностей гипсокартоном: будь то подвесной потолок. стены, перегородки, откосы дверей или окон. Изготавливают вспомогательные элементы для монтажа из тонкой металлической ленты путем холодной прокатки на профилегибочных станках.

Шесть основных видов (маркировок) металлических профилей

Для защиты изделий от агрессивного воздействия окружающей среды они изготовляются с оцинкованным покрытием, образующее надежный защитный слой. Механическая обработка металлических профилей для монтажа гипсокартона осуществляется с помощью различных приспособлений, среди которых просекатели, электроножницы, ручные ножницы и т. д.

По своему предназначению монтажные профили делятся на следующие виды:

  • Профиль стоечный (ПС).
  • Профиль направляющий (ПН).
  • Потолочный профиль (ПП).
  • Профиль направляющий потолочный (ПНП).
  • Профиль угловой (ПУ).
  • Профиль арочный (ПА).

Профиль стоечный (ПС)

Внешний вид профиля напоминает букву «С» и предназначается для металлических конструкций перегородок из гипсокартона. Обозначается таким образом: ПС 50/50, ПС 65/50 и т. д. причем первое обозначение несколько отличается в меньшую сторону от того, что обозначено. К примеру, в ПС 50/50 первый размер в действительности будет 48,5, что позволяет ему стыковаться без деформации с направляющим профилем.

Стоечный профиль для изготовления каркаса при монтаже гипсокартонного потолка

Стоить заметить, что размеры приведены для СП «Кнауф», отличающихся от российского аналога тем, что российский профиль имеют полку 50 мм, а не 35 мм. Грань шириной 50 мм наиболее практична и облегчает работу по монтажу гипсокартонных листов, так как в более широкую полку проще попасть саморезо м при их креплении. Кроме этого, профиль «Кнауф» имеет на полке продольные углубления, облегчающие центрирование саморезов при креплении ГКЛ. Размер ПС подбирается в зависимости от габаритов перегородки и возможной теплоизоляции.

Профиль направляющий (ПН)

Профиль направляющий также имеет С-образную конфигурацию, однако отличается от ПС неравнополочностью, то есть имеет следующие размеры: ПН 50/40, ПН 65/40 и т. д.

Профиль КНАУФ ПН 2827 3 м

НП «Кнауф» используются в качестве направляющих деталей для ПС и имеют готовые отверстия Ø 8 мм в полке, что выгодно облегчает процесс сооружения каркаса. Но если необходимо можно просверлить дополнительные отверстия.

Потолочный профиль (ПП)

Не будучи оригинальным по форме, потолочный профиль также имеет С-образный вид и применяется для сооружения каркаса для потолков из гипсокартона, а также при отделке стен ГКЛ. Размеры профиля составляют 60 х 27 мм, на полках имеются по три канавки для центрирования саморезов и для придания профилю вспомогательную жесткость.

Потолочный профиль и потолочный направляющий профиль

Монтируется ПП к потолку посредством специальных кронштейнов (подвесов), которые скрепляются с профилем саморезами. Полка размером 60 мм очень удобна при креплении к ней листов гипсокартона.

Профиль направляющий потолочный (ПНП)

Профиль направляющий потолочный изготавливается размером 28/27 (в мм) и служит для размещения в нем ПП-профиля при оборудовании каркаса для потолка из гипсокартона. Монтируется ПНП по периметру комнаты под потолком по заранее размеченным линиях, а в случае сооружения каркаса для отделки стен гипсокартоном – вверху под потолком и внизу возле пола. В полке ПНП находятся отверстия Ø 8 мм на расстоянии 250 мм друг от друга для фиксации профиля к ПП саморезами.

Профиль угловой (ПУ)

Профиль угловой (ПУ) служит для защиты стыков двух гипсокартонных листов от повреждений. Для плотного прилегания ПУ имеет угол не 90 º, а 85 º что создает ему плотный контакт к углу из ГКЛ.

Угловой профиль предназначен для защиты наружных углов гипсокартонных перегородок и облицовок от механических повреждений

Профиль угловой имеет отверстия (перфорацию) в обеих полках Ø 5 мм для того, чтобы в ходе шпаклевания в отверстия заходила шпаклевка, которая способствует надежному сцеплению с гипсокартоном. Размер профиля равен 31 х 31 мм.

Профиль арочный (ПА)

Профиль арочный (ПА) служит базой для всех изогнутых конструкций. изготовленных из гипсокартона, и делается из ПП путем гибки.

Арочный профиль для гипсокартона

Минимальный возможный радиус составляет 500 мм. Гнется как полками вовнутрь, так и полками наружу в зависимости от формы потолка.

Профили для основного каркаса

В целях формирования каркаса для последующей обшивки гипсокартоном используют следующие виды профиля:

Направляющие, маркировка которых обозначается буквами UD, традиционно производятся из толстолистового стального проката, чтобы выдержать определенную нагрузку от листов гипсокартона, готовый каркас из профилей определяет габариты и очертания окончательного варианта конфигурации помещения.

Несущие, маркировка обозначается как CD, фиксируются к металлопрофилю основного каркаса с маркировкой UD и предназначаются для выполнения несущей функции. Изготавливаются из такой же стали, как и UD.

Арочные (гибкие), оснащены усиленной перфорацией из большого количеств прорезей и отверстий, что способствует его изгибу в разных направлениях и под разным углом при обустройстве разнообразных конфигураций. Например, арочных сводов или многоуровневых потолочных систем.

Угловые, также оснащены перфорацией и усиливают прочность наружных углов стен, дверей или окон.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
