Правильная организация электрики в жилом помещении исключает риск возникновения короткого замыкания и перегрева сети. Безопасный электромонтаж: требования и правила защиты от пожаров требуют строгого соблюдения ПУЭ и ГОСТ. Сложность таких работ оценивается как высокая, а средний срок реализации в квартире составляет от 10 до 20 рабочих дней. Грамотный подход к проектированию позволяет создать надежную систему электроснабжения.
Особенности предварительного планирования
Проектирование сети требует точного расчета суммарной мощности всех потребителей. Электрик должен обладать квалификацией, позволяющей работать с распределительными щитами и заземляющим контуром. Оптимальным временем для проведения монтажа считается этап черновой отделки, когда стены еще не заштукатурены, а полы не уложены. Это существенно сокращает время на штробление и упрощает прокладку трасс.
Перечень комплектующих для электросети
Для обеспечения безопасности используются только сертифицированные материалы с огнестойким исполнением. Основной упор делается на кабели с индексом нг-LS, которые не поддерживают горение и имеют низкое дымовыделение.
- Кабель ВВГнг-LS (разного сечения)
- Автоматические выключатели
- Устройства защитного отключения (УЗО)
- Дифференциальные автоматы
- Гофротруба ПВХ
- Распределительные коробки
- Подрозетники
- Клеммники WAGO
- Изоляционная лента и термоусадка
- Шины заземления
Расход материалов зависит от площади помещения и количества точек электропитания.
| Материал | Расход на 10 точек | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 50-70 м | 80 руб/м | 5600 руб |
| Кабель ВВГнг-LS 3х1.5 | 40-60 м | 60 руб/м | 3600 руб |
| Гофротруба 20 мм | 80-100 м | 25 руб/м | 2500 руб |
| Автоматический выключатель | 5-8 шт | 400 руб/шт | 3200 руб |
| УЗО | 2-3 шт | 1200 руб/шт | 3600 руб |

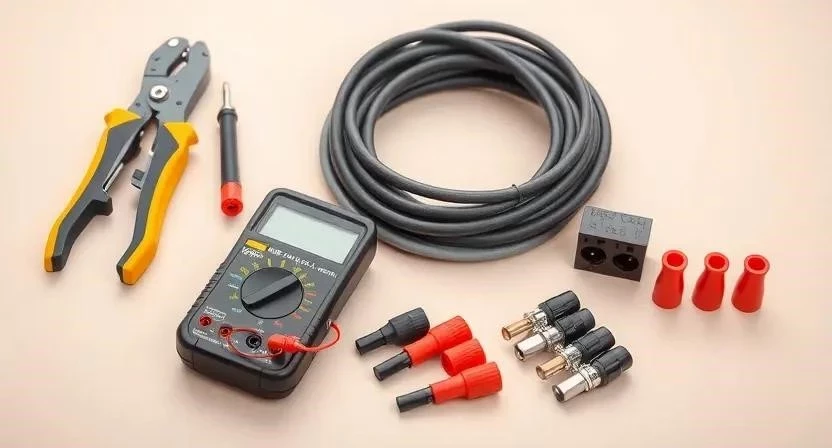

Технический инструментарий электрика
Эффективность работы напрямую зависит от качества используемого оборудования. Некоторые позиции являются обязательными для соблюдения норм безопасности, другие — упрощают процесс монтажа.
- Стриппер — для быстрой и аккуратной зачистки изоляции
- Мультиметр — проверка целостности цепей и напряжения
- Перфоратор — создание отверстий в бетоне и кирпиче
- Индикаторная отвертка — поиск фазы в сети
- Штроборез — создание ровных каналов в стенах
- Пассатижи — обрезка и скручивание проводов
- Строительный уровень — разметка розеток по горизонтали
Организация рабочего пространства
Сначала освобождают помещение от лишних предметов, чтобы обеспечить беспрепятственный доступ к стенам. Мебель и напольные покрытия закрывают защитной пленкой для предотвращения загрязнения строительной пылью. Весь строительный мусор выносят сразу после этапа штробления. Для безопасного выполнения работ организуют временное освещение с использованием переносных светильников.
Подготовка стен к монтажу
Перед началом прокладки кабеля стены очищают от старой отделки и пыли. Разметку трасс выполняют строго вертикально и горизонтально, избегая диагональных линий. После штробления каналы очищают от крошки и обрабатывают грунтовкой для лучшего сцепления со штукатуркой. Дефекты поверхности устраняют ремонтным составом, проверяя плоскость стены с помощью правила.
Технология поэтапного электромонтажа
Начинается работа с детального планирования и подготовки всех узлов системы.
- Составление схемы электроснабжения и расчет нагрузок (4-6 часов).
- Выбор и закупка сертифицированных материалов (1 день).
- Разметка расположения розеток, выключателей и щитка (4-8 часов).
- Штробление стен и сверление отверстий (1-3 дня).
- Монтаж подрозетников (6-10 часов).

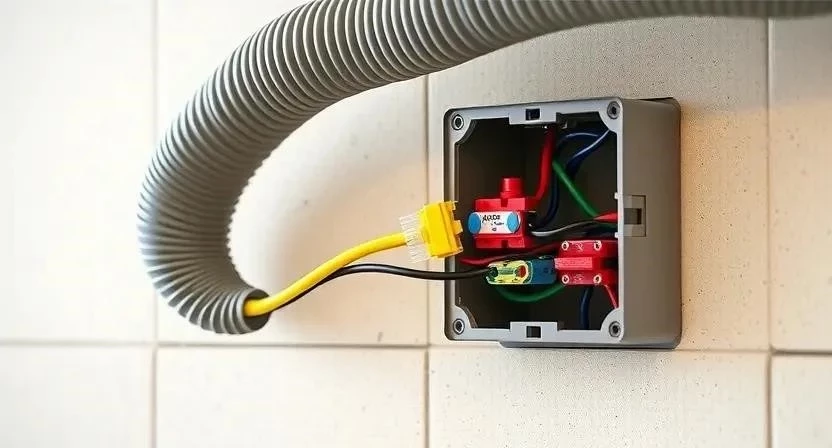

- Прокладка кабелей в гофротрубе с соблюдением радиусов изгиба (2-4 дня).
- Сборка и монтаж распределительных коробок (1-2 дня).

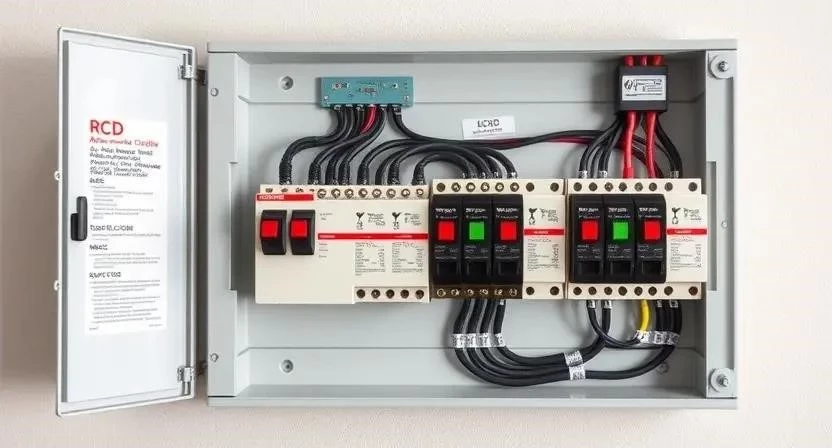

- Установка и подключение электрощита с автоматами и УЗО (8-12 часов).
- Подключение конечных устройств: розеток и выключателей (1 день).

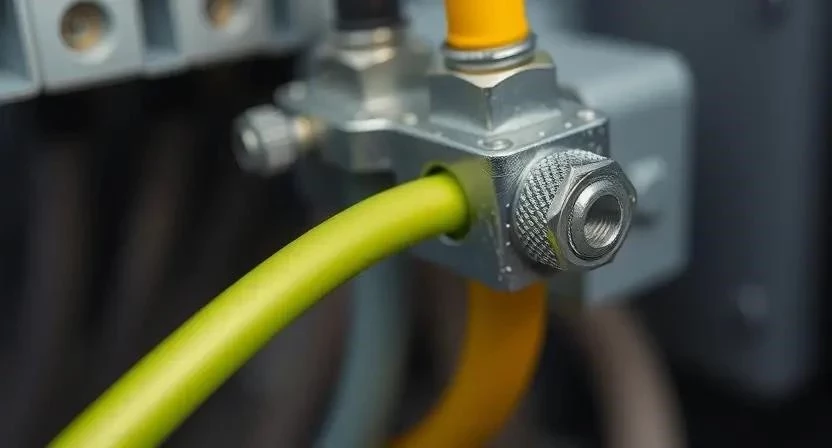

- Заземление всей системы (4-6 часов).
- Проверка изоляции и тестирование цепей мультиметром (3-5 часов).
- Запуск системы под нагрузкой и контроль нагрева (2-4 часа).
Из моего опыта: при прокладке кабеля в гофре в одном из проектов я столкнулся с тем, что слишком крутой изгиб привел к защемлению изоляции, поэтому всегда оставляю запас по радиусу в углах.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и штробление | 2-4 дня | Высокий уровень пыли |
| Прокладка кабеля | 3-5 дней | Соблюдение ПУЭ по сечениям |
| Сборка щита | 1 день | Точная маркировка групп |
| Заземление | 1 день | Проверка сопротивления |
| Тестирование | 4-8 часов | Проверка под нагрузкой |
Для предотвращения перегрева важно соблюдать соответствие сечения провода и номинала автомата.
| Сечение кабеля (мм²) | Номинал автомата (А) | Назначение |
|---|---|---|
| 1.5 | 10 | Освещение |
| 2.5 | 16 | Стандартные розетки |
| 4.0 | 25 | Мощные приборы |
| 6.0 | 32 | Электроплита |
| 10.0 | 40-50 | Вводной кабель |
Технические тонкости и требования
Важно учитывать влияние температуры и влажности на состояние изоляции. В помещениях с повышенной влажностью применяют кабели с усиленной защитой и обязательную установку УЗО. Время высыхания штукатурки перед установкой финальных механизмов должно составлять не менее 7-14 дней.
Категорически запрещено прямое соединение медных и алюминиевых проводников из-за возникновения электрохимической коррозии. В таких случаях используют специальные клеммники или переходные гильзы. Однажды я заметил, что монтаж розеток в сырую штукатурку привел к их смещению после высыхания стен, поэтому теперь строго выдерживаю время сушки.
Типичные просчеты при установке
Критическими становятся ошибки, которые ведут к перегреву проводки и риску возгорания.
- Использование скруток вместо сертифицированных клеммников.
- Выбор заниженного сечения кабеля для мощных потребителей.
- Полное отсутствие заземления в старых домах.
- Установка автоматических выключателей с неправильным номиналом.
- Игнорирование норм ГОСТ при прокладке трасс.
В моей практике был случай, когда установка автомата на 25А на кабель 2.5 мм² привела к оплавлению изоляции при пиковой нагрузке, что подтверждает важность соответствия номинала сечению.
Финансовая смета и анализ затрат
Смета формируется исходя из объема материалов и стоимости услуг квалифицированного мастера. Расходы делятся на основные (кабель, автоматика) и вспомогательные (гофра, крепеж).
| Площадь (м²) | Материалы | Работа мастера | |
|---|---|---|---|
| 40 | 25 000 руб | 20 000 руб | 45 000 руб |
| 60 | 35 000 руб | 30 000 руб | 65 000 руб |
| 80 | 45 000 руб | 40 000 руб | 85 000 руб |
| 100 | 55 000 руб | 50 000 руб | 105 000 руб |
| Экономия DIY | — | 100% | до 50 000 руб |
Регламент обслуживания электросети
После завершения всех работ требуется регулярный мониторинг состояния системы. Рекомендуется раз в год проводить проверку затяжки контактов в распределительном щите и коробках. Тепловизионный контроль позволяет выявить скрытые перегревы в стенах до того, как они приведут к пожару. Срок службы современного медного кабеля составляет около 30 лет при условии отсутствия перегрузок.
Современные системы защиты и мониторинга
Существуют также инновационные решения, повышающие уровень безопасности. Системы умного дома позволяют в реальном времени отслеживать температуру кабеля и автоматически отключать линию при перегреве. Для максимальной защиты применяют безгаллогеновые кабели, которые при горении не выделяют токсичных веществ. Дополнительно в сеть интегрируют реле напряжения и устройства контроля остаточного тока (РКН).
Ответы на часто задаваемые вопросы
Можно ли использовать алюминий в современных квартирах?
Нет, согласно ПУЭ, в жилых помещениях следует использовать только медные проводники из-за их надежности и гибкости.
Что лучше: УЗО или дифавтомат?
Дифавтомат объединяет функции защиты от перегрузки и утечки тока, что экономит место в щите, но УЗО дешевле при защите группы линий.
Какое сечение провода нужно для розеток?
Стандартным является медный кабель сечением 2.5 мм², что обеспечивает безопасную работу большинства бытовых приборов.
Обязательно ли использовать гофру?
Гофротруба обязательна при прокладке кабеля по горючим основаниям и в бетонных стяжках для защиты изоляции.
Как часто нужно проверять электропроводку?
Визуальный осмотр щитка рекомендуется проводить раз в полгода, полный технический аудит — раз в 5 лет.
Что делать, если автомат постоянно выбивает?
Необходимо проверить линию на наличие короткого замыкания или снизить суммарную мощность включенных приборов.
Можно ли совмещать силовые и слаботочные кабели в одной штробе?
Нет, это вызывает наводки и помехи в работе слаботочных систем, поэтому трассы должны быть разнесены минимум на 10-20 см.
