Мансарды. виды мансардных крыш. какую конструкцию лучше выбрать?

Фасады и их оформление

Наполнение мансардных шкафов и гардеробных не отличается от начинки традиционных конструкций; используются те же аксессуары и фурнитура. Встроенные шкафы на мансарде под скатами оборудуются выдвижными ящиками, полками, консолями, штангами и корзинами любой системы. Дверные фасады отличаются скошенной формой и могут оформляться несколькими способами:

• Цельное полотно. Изготавливается из массива дерева или МДФ; фасад может быть филенчатым, шпонированным, крашенным, ламинированным.
• Рамочное полотно. Состоит из рамки (как правило, деревянной) и материала вставки. В качестве последней может служить стекло, бамбук, ротанг или пластик.

Проектирование и материалы

При выборе материалов для строительства мансарды традиционно выбирают брус, также активно используется газобетон. Но есть и другие варианты строительных и отделочных материалов для постройки, главное, чтобы это была каркасная технология. Выбор делается, исходя из типа сооружения и его размеров, учитывается конфигурация кровли и наклон стен

Для каркаса мансарды лучше всего подходят деревянные стропила, притом важно, чтобы они были идеальны – без трещин и сучков, тем более без следов гниения

Что касается выбора газобетона, то это достаточно дешевый и легкий в монтаже материал. К тому же он обладает прочностью и отличается долговечностью. Блоки из газобетона можно дополнительно обрабатывать специальным инструментом. Однако из-за извести, которая входит в состав материала, газобетон нельзя отнести к экологичным материалам. Вместо него можно использовать профнастил, пеноблоки или сип-панели. К достоинствам пеноблока стоит отнести достаточный уровень шумо- и теплоизоляции.

При обустройстве подкровельного пространства большое значение имеет грамотное проектирование и чертежи. Современные мансардные крыши пользуются заслуженной популярностью не только в дачном строительстве. Все больше различных вариантов небольших загородных домов с обустроенной мансардой появляется на наших просторах. Все дело – в рациональности и экономичности такого помещения. Интерес вызывают готовые схемы кровельных конструкций, которые подразумевают мансарду в классическом виде, хотя переделка пространства даже в старом доме не всегда бывает капитальной. Большинство схем не очень сложные, поэтому всю мансарду или балкон можно спроектировать и выполнить своими руками. Есть отдельные схемы для готовых конструкций, где даже не меняются балки и перекрытия.

Заниматься проектированием следует на начальном этапе строительства или ремонта. Мансардный этаж входит в проект дома. И от выбора кровельного типа во многом зависит, насколько удачной окажется постройка в целом. Готовое чердачное помещение также можно умело переоборудовать и обустроить, превратив в полноценное функциональное помещение. Благодаря современным технологиям и материалам сегодня не проблема спроектировать мансардный этаж в готовом доме. Проект можно выбрать по виду мансарды.

Порядок возведения мансарды

В любом строительстве важнейшим этапом является разработка проекта. Мансарда не является исключением. Необходимо сделать точные расчеты, чтобы обеспечить конструкции должную прочность, долгий срок службы. В создании мансарды на каркасном доме конструкции стропильной системы собираются на земле, затем поднимаются, закрепляются на мауэрлате, коньковом брусе.

В создании мансарды соблюдается следующий порядок:

• укладка мауэрлата, который будет распределять нагрузку;
• монтаж балочных элементов;
• установка стоек;
• стяжка стоек прогонами;
• крепление ригелей;
• установка стропил скатов, создание конька;
• обшивка фронтонов;
• создание обрешетки, свесов, карнизов, отливов;
• на каркас внахлест укладываются полосы пароизоляционного материала, места соединений проклеиваются скотчем;
• формирование контробрешетки;
• гидроизоляционный материал фиксируется на стропилах с использованием бруса, гвоздей;
• между стропилами укладываются листы минеральной ваты (другого утеплителя);
• с нахлестом укладывается гидроизоляционный материал, фиксируется брусками к стропилам;
• поверхность выравнивается плитами ОСБ, другим материалом;
• монтируются кровельные материалы.

По окончании работ с кровлей устанавливаются оконные системы, балконные двери, если таковые имеются. После этого можно приступать к выполнению внутренней отделки.

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансардная крыша

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Что такое мансарда и как она появилась

В XVII веке французский архитектор Франсуа Мансара стал использовать в разработке проектов высокие крыши. Это позволяло достичь необходимых визуальных эффектов, создать красивый дизайн здания. Помещение под высокой крышей получилось довольно просторным и архитектор предложил использовать его в качестве комнаты для не слишком именитых гостей или обслуживающего персонала. В XVIII веке мансарды получили широкое распространение в России, например, в Санкт-Петербурге многие здания были оснащены просторными мансардами, крышей сложной формы. В дальнейшем преимущества таких конструкций стали более популярны.

Мансарда делает здание более функциональным

Мансарда представляет собой жилое чердачное помещение, расположенное под высокой кровлей. Эта площадь чаще всего занимает всё свободное пространство под крышей, но возможны и варианты, в которых комната размещена только на определённой части чердака. Высота стен наклонного потолка часто не превышает 1,5 м, а далее начинается угол ската кровли. Конструкции могут быть различными, но всегда мансарда требует определённого обустройства, предполагающего утепление, оборудование жилой зоны.

Когда нельзя и когда можно делать мансарду

Обустроенная и комфортная мансарда — это дополнительное жилое помещение в доме. При этом существуют ситуации, когда невозможно сделать чердак жилым и уютным помещением. В таких случаях возникают существенные проблемы и помещение может быть неудобным в эксплуатации.

Мансарда может быть очень небольшой, но для обустройства важно учитывать определенные требования

Создание жилого помещения на чердаке осложнено или невозможно в следующих ситуациях:

• если высота потолка в наиболее высокой точке составляет менее 2,4 м;
• слишком низкое, затрудняющее передвижение расположение горизонтальных стяжек стропильной системы;
• если стропильная система и перекрытия слишком лёгкие и не подходящие для обустройства жилого пространства на чердаке;
• обустройство мансарды в уже готовом доме, что требует разбора кровли.

Лучшим вариантом является проектирование дома сразу с мансардой. Это позволяет предусмотреть все особенности чердачного жилого помещения и сделать крышу с оптимальными параметрами. Если же дом уже построен, а кровля имеет достаточную высоту и выполнена из прочных материалов, то сделать мансарду можно в готовом строении. Конкретного варианта обустройства в таком случае не существует, так как все зависит от индивидуальных особенностей готовой кровли, прочности чердачных перекрытий и других факторов.

Особенности конструкции

Для сооружения мансарды в строящемся доме следует правильно оборудовать крышу. При этом конструкция мансарды состоит из несущих элементов кровли и чердачного перекрытия, а для полного обустройства проводятся утепление, гидроизоляция и отделочные работы.

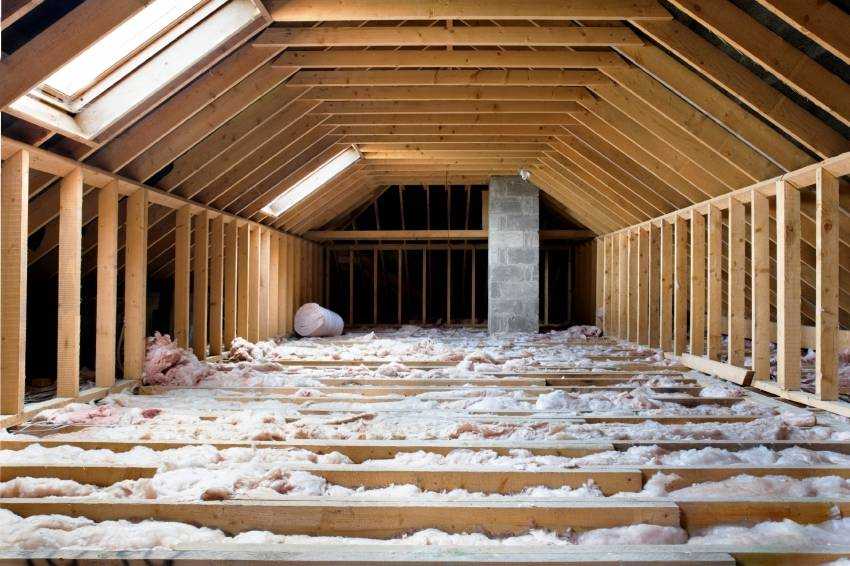

Обустройство чердака под мансарду требует тщательности

Для того чтобы чердачное помещение стало комфортной жилой комнатой важно предусмотреть наличие в конструкции кровли всех необходимых слоёв. Обязательно при строительстве крыши размещают следующие слои:

• пароизоляция, которая необходима для отведения лишней влаги из помещения наружу. Для этого используется специальная плёнка, которая крепится на обрешётку, зафиксированную на стропильной системе;
• утеплитель, обеспечивающий сохранение тепла внутри помещения. Материал должен быть негорючим, долговечным и практичным в эксплуатации;
• гидроизоляция, выполняющая функцию защиты помещения и несущих элементов от влаги, поступающей снаружи;
• вентиляционный зазор необходим для сохранения кровли и предотвращения гниения. Высота вентзазора составляет 45–50 мм, а расположено это вентиляционное пространство между гидроизоляцией и внешним кровельным материалом.

Перед строительством дома с жилым чердачным помещением создаётся проект, в котором содержится вся важная информация о будущем сооружении. Проект предполагает наличие подробного чертежа всего дома и мансарды в частности. Дополнительная информация содержит данные об используемых материал, параметрах помещения.

Для любой мансарды нужен подробный план-проект

При проектировании учитывается множество факторов. Например, вариант обогрева чердачного помещения, климатические условия, назначение комнаты. Это позволяет сделать мансарду, максимально соответствующую условиям эксплуатации и отвечающую современным требованиям комфорта.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

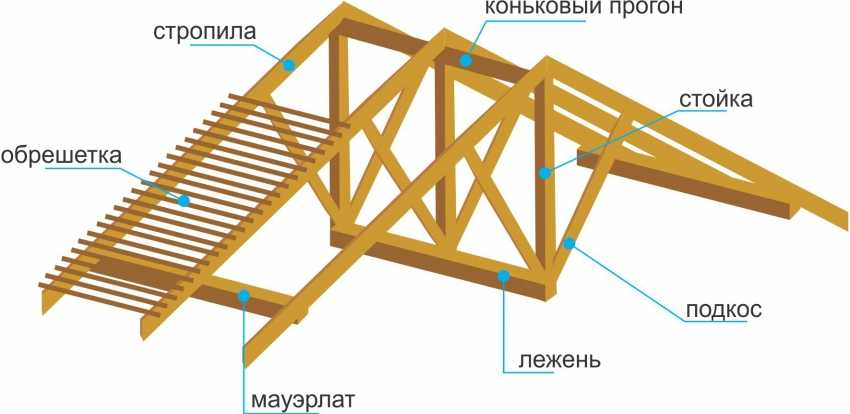

Классическая схема устройства стропильной системы мансардной крыши

Полезный совет! Для регионов, где характерны сильные ветра, лучше устраивать пологие крыши. Потому как, чем больше скат, тем большую парусность он создает.

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

• минеральная вата;
• пенополистирол;
• пенополиуретан;
• пенопласт;
• стекловата;
• изоверт;
• эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Читайте на Дача своими руками: Дизайн мансардного этажа: фото, видео, интерьер мансарды

Устройство стропильной системы мансарды на примере двухскатной крыши

Устройство стропильной системы мансардной крыши зависит от типа кровли, выбранного для проекта дома. Наиболее простой, и в то же время надежной и эффективной можно считать классическую двускатную крышу. Конечно, она выглядит просто, по сравнению со сложными, ломаными кровлями, но в то же время содержит многие основные элементы и части, характерные для всех типов стропильных систем мансардной крыши.

Стропильная система двускатной мансардной крыши состоит из нескольких основных частей и элементов. В общем случае это:

• Линейные части и элементы — балки, колонны, стержневые системы;
• Плоскостные части и элементы — плиты, панели, настилы;
• Пространственные части и элементы — оболочки, своды, объёмные элементы.

На практике используются не все части и элементы стропильной системы мансардной крыши. В частности, для двухскатной кровли используют стропильные ноги, ригели, связи, подкосы и распорки. Их размеры и взаимное расположение определяется при проектировании. В сборе все эти элементы образуют ферму стропильной системы мансардной крыши.

Шесть примеров устройства стропильной фермы с указанием высоты конька и расположения стропил

Ферма является важнейшей частью стропильной системы мансардной крыши. Количество ферм зависит от длины фасада и выбранного шага установки. Тип фермы и шаг установки – взаимосвязанные величины, чем сложнее и прочнее пространственная конструкция элемента, тем больший шаг можно применять при установке. В свою очередь важным элементом фермы являются стропила для мансарды, или, как их еще называют, стропильные ноги.

Стропильные ноги – важнейший элемент фермы, от расстояния между которыми зависит устойчивость крыши

Достаточно подробно рассказывает о стропильной системе мансардной крыши видео, приложенное к статье. Из него вы узнаете обо всех тонкостях устройства стропильной системы и выполнения монтажных работ. Рассмотрены варианты кровельных систем от простой двухскатной до более сложной – ломаной. Следуя указаниям и рекомендациям, имеющимся в видео инструкции, даже начинающий мастер способен разобраться в особенности этой работы и выполнить ее самостоятельно.

Варианты крыши мансарды

Конструкции кровель, которые позволяют сделать мансарду в чердачном пространстве, разнообразны

При проектировании особенное внимание стоит уделить и кровельному материалу, который подбирают в зависимости от климатических условий, особенностей конструкции, личных предпочтений и дизайна зданий

Металлочерепица

Стальная или алюминиевая металлочерепица востребованы в качестве покрытия кровли с мансардой

Материалы могут быть любого цвета, но при выборе стоит обратить внимание на следующие особенности:

• геометрия и глубина стельки;
• тип цветного покрытия;
• толщина материала;
• технические характеристики.

Металлочерепица может быть разных цветов, но важным фактором выбора являются характеристики материала

Металлочерепица отличается надёжностью и обеспечивает комфорт в чердачном помещении. Для обустройства под кровлей мансарды стоит выбирать прочные, долговечные структуры, устойчивые к климатическим воздействиям.

Мансарда с крышей из стекла

Стекло редко используется для создания кровли и особенно не подходит для суровых климатических условий. В очень теплом климате реально сделать мансарду со стеклянной крышей, применяя особо прочные материалы и разработав точный проект конструкции.

Стеклянная крыша подходит для мягкого климата и требует тщательного ухода

При проектировании мансарды с прозрачной крышей важно провести тщательный расчёт нагрузки на кровлю, определить параметры стен, угол наклона. Для создания кровли используют прочные материалы, устойчивые к перепадам температур и механическим воздействиям

СИП-панели для крыши

Специальные строительные щиты из древесной прессованной стружки и пенополистирола могут использоваться для создания крыши мансарды. Этот материал обладает следующими особенностями:

• высокий теплоизоляционный эффект;
• доступность и невысокая стоимость;
• огнеупорность и не токсичность;
• простой монтаж;
• минимальная нагрузка на несущие конструкции.

При использовании СИП-панелей для кровли важно обеспечить хорошую гидроизоляцию сооружения для защиты материала от влаги

СИП-панели практичны в эксплуатации и обеспечивают звукоизоляцию

Профнастил для кровли мансарды

Для обустройства крыши с мансардой можно использовать любые кровельные материалы, обеспечивающие надёжную защиту несущих элементов конструкции. Профнастил является одним из востребованных и доступных вариантов

Металлические листы с полимерным покрытием могут быть любого цвета, а при выборе важно обратить внимание на то, что материал должен быть предназначен для кровли

Крышу с мансардой довольно просто покрыть профнастилом

Завершаем работу

После того, как создан каркас, стоит определиться, как утеплить мансардную крышу. Изнутри к стропильной системе прикрепляется пароизоляционный материал. Для крепления пользуйтесь специальными строительными скобами.

В качестве утеплителя чае всего используется минеральная вата, которую нужно плотно разместить между стропилами. Закрепить утепляющий материал можно при помощи обрешетки.

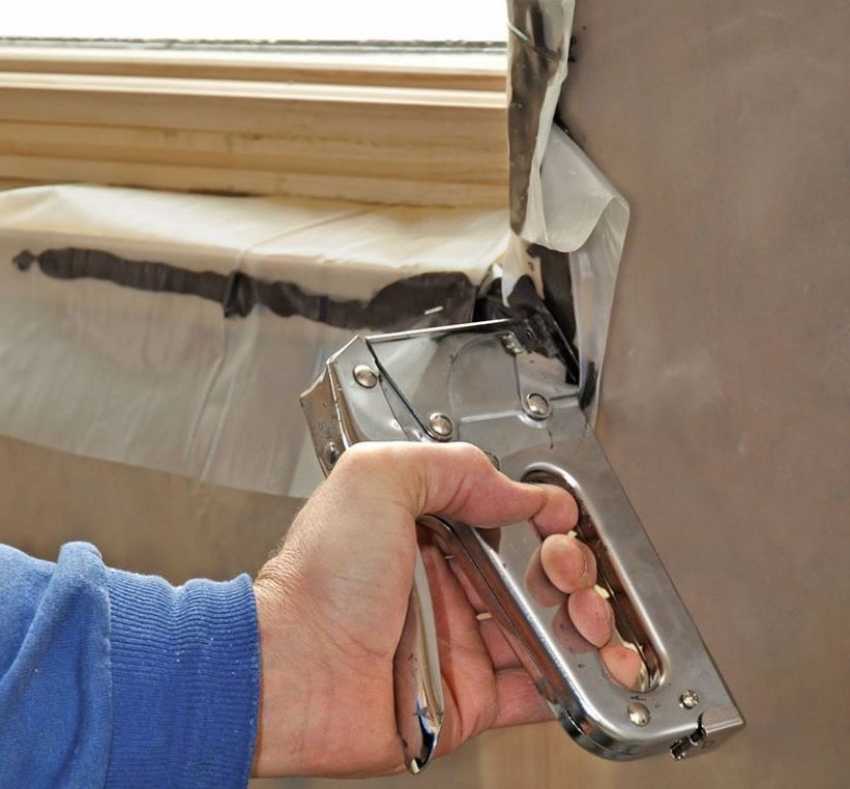

Чтобы защититься от влаги к стропильной системе (внешней стороне) крепиться гидроизоляционный материал. В качестве гидроизоляции можно использовать полиэтиленовую пленку.

Далее можно приступить к последнему этапу – уложить финишное покрытие. Самым популярным материалом для кровли считают металлочерепицу, но вы можете выбрать другой вариант.  По завершению этого этапа строительство можно считать завершенным.

Подготовительные работы

Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.

При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.

Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.

О мансардных кровлях

Особенности конструкции мансарды

Строго говоря, конструкция мансардной крыши не слишком сильно отличается от конструкции любой другой кровли с чердаком. Мансарда — это утепленное и «облагороженное» помещение под скатами, которое может использоваться как полноценная жилая комната. Это обеспечивается за счет внесения в схему сооружения ряда изменений:

Каркас типовой мансарды выглядит примерно так

1. Каркас. Если для устройства чердака используется все пространство под кровлей, то при сооружении мансарды часть пространства под скатами отсекается. При этом внутри возводятся дополнительные опоры, которые не только повышают жесткость каркаса, но и выступают в качестве основы для обшивки стен полученного помещения.

1. 2222Потолок. Здесь возможны два варианта. Для ломаной крыши оптимальным решением будет устройство плоского потолка, перпендикулярного стенам — небольшой угол скатов в верхней части кровли это позволяет. В двускатных конструкциях потолок делают в форме трапеции: плоская часть посередине и два ската, соединяющие ее с низкими боковыми стенами. Также можно вообще отказаться от потолка, просто обшив скаты досками или гипсокартоном до места их соединения под коньком.

Вариант оформления потолка с низкими стенами и скатами по бокам

1. 3333Тепло-, гидро- и пароизоляция. Устройство мансардной крыши частного дома обязательно должно включать все эти работы — иначе помещение получится непригодным для постоянного проживания. Гидроизоляцию обеспечивает кровельный пирог (мембрана + кровельный материал), теплоизоляция укладывается между стропилами, а пароизоляция размещается под обшивкой.

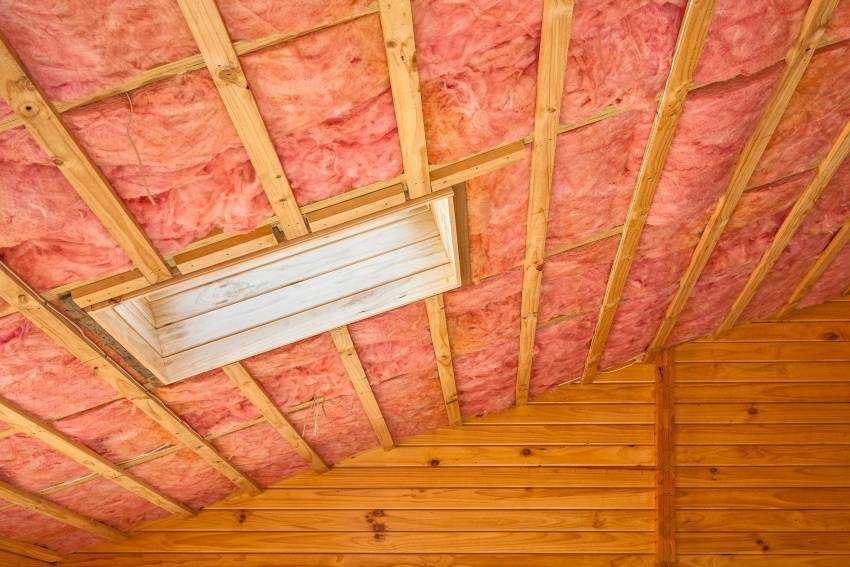

Под скатами крыши обязательно монтируется толстый слой теплоизоляцииДля отделки чаще всего применяют природные материалы — вагонку, фальш-брус и т. д.

1. 4444Отделка. Поскольку значительная часть поверхностей внутри мансарды сформирована либо скатами кровли, либо внутренними опорными конструкциями, оставлять эти поверхности без отделки нельзя. Для деревянного дома чаще всего выбирают вагонку, в зданиях из кирпича или блоков может применяться также обшивка на основе влагостойкого гипсокартона.

Основные преимущества решения

С точки зрения удобства использования мансардная крыша — это отличный вариант для как компактных коттеджей, так и для достаточно больших домов.

Дополнительное личное пространство, полученное при обустройстве помещения под кровлей, точно не будет лишним!

Основные плюсы мансард:

1. Дополнительное жилое пространство. Здесь все очевидно — мы получаем еще одну (или не одну!) комнату, которую можно использовать как кабинет, гостевую спальню и т. д. В зависимости от качества теплоизоляции помещение можно сделать как летним, так и всесезонным.
2. Экономия пространства на основном этаже. Наличие мансарды позволяет более рационально спланировать другие помещения. Так, например, при вынесении спальни в подкровельное пространство можно сделать более просторную гостиную.

При правильном подходе вместо чердака мы получаем отличную жилую зону

1. 3333Улучшение микроклимата. Теплая комната под кровлей выступает в роли своеобразного буфера для воздушных масс. При этом мансарда обеспечит не только теплоизоляцию, но и нормализацию влажностного режима — если, конечно, мы правильно оборудуем кровельный пирог.
2. Экономия средств. В среднем цена материалов для устройства мансарды будет на 30–60% ниже, чем для сооружения полноценного второго этажа. Да, полезной площади тоже будет меньше, но если стоит вопрос оптимизации бюджета — это вполне подходящий вариант!

Постройка мансардной крыши обойдется дешевле, чем возведение второго этажа

Справедливости ради, нужно сказать и о недостатках. Все они касаются сложности устройства мансарды: если работать «спустя рукава», то есть риск получить холодное помещение, в котором будет постоянно собираться конденсат.

Варианты устройства мансардных крыш

К мансардным крышам относятся любые кровли, под скатами которых возможно создание жилых помещений. В чем заключается отличие, например, четырехскатной мансарды, от чердака? В строительных нормах указано, что разделение идет по высоте потолка, а также присутствию естественного освещения, необходимого для комфортной жизнедеятельности человека.

Конфигурации крыш, для которых возможно обустройство мансарды:

• Двухскатная. Так называется классический вариант крыши, разделенной на 2 ската. Чтобы получить мансардное помещение максимальной площади, стропила устанавливают ближе к стене. Поскольку у крыш крутые скаты, крайние стороны комнаты непригодны для жизни из-за их низкой высоты. В этих местах можно установить различные полки, ящики или шкафы для складирования каких-либо вещей. Уклон крыши должен быть большим, такая конструкция больше весит.
• Ломаная. Так называется двухскатная крыша, у которой скаты оформлены в виде двух плоскостей, отличающихся по углу наклона. Данная конфигурация позволяет сделать потолки мансарды на приемлемом уровне. Нижние скаты крыши будут выступать в качестве водоотвода, а также препятствовать скоплению снежных масс. Устройство мансарды в частном доме ломаного типа — более трудоемкий процесс, если сравнивать с первым вариантом. Такая конструкция по весу тяжелее, поскольку требует установки массивной стропильной системы. Ломаную мансарду стоит размещать в доме небольших размеров. Для возведения конструкции требуются опытные мастера, знающие свое дело.
• Четырехскатная крыша с мансардой. Такая конструкция тоже допустима. Возможно устройство кровли вальмового и полувальмового вида. Но тут есть некоторые нюансы. Вальмовые скаты, которые призваны частично или полностью заменить фронтоны, уменьшают полезную площадь такого варианта. Вместе с тем увеличивается сложность установки и вес мансарды. Для ее монтажа необходима перестройка фундамента на более надежный. А это требует серьезных финансовых затрат. Поэтому к оформлению четырехскатной мансардной крыши приступают только при реконструкции дома.

Этапы работ

Выбор и разработка проекта важнейший этап строительства. Также необходимо провести экспертизу, которая определит, выдержит ли строение нагрузку от устройства мансардной крыши выбранного вида для конкретного частного дома.

Совет! Обращайтесь к специалистам, только грамотные расчёты выбранного проекта гарантируют устойчивость крыши. Прислушивайтесь к их советам по выбору кровельного материала, бруса и всех прочих элементов каркаса.

Непосредственные работы по монтажу выбранного варианта для вашей мансардной крыши начинайте с устройства мауэрлата. Закрепляйте мауэрлат металлическими шпильками, скобами, деревянными нагелями к верхнему венцу. Не забывайте про гидроизоляцию. Монтаж мауэрлата обеспечивает соединение крыши со стенами, качественные работы предотвратят смещение крыши при ветре.

Затем приступайте к возведению опорной конструкции. Разные виды мансард предполагают разные технологии возведения каркаса, но любой из них начинается с укладки опор под стойки. Монтируются арки в виде буквы «П», состоящие из двух стоек скрепленных перемычкой. Шаг арок зависит от шага стропил.

Следующий этап – установка стропильных ног. На мауэрлате отмечается место установки, начинается монтаж с ближних к фронтону стропил. Дополнительно места соединения с мауэрлатом фиксируется проволокой или специальными скользящими опорами.

Затем наступает очередь обрешетки и покрытия кровли. Утепление, гидроизоляция и прочие финишные работы завершают работы по устройству мансардной крыши.

Видео по теме:

Важные правила при утеплении мансардной крыши

Когда возникает вопрос, какой утеплитель лучше для мансардной крыши, однозначного ответа здесь нет. Однако, в связи с тем, что для мансардной кровли характерен большой угол наклона, не следует использовать мягкие материалы, которые будут слеживаться и сползать с поверхности.

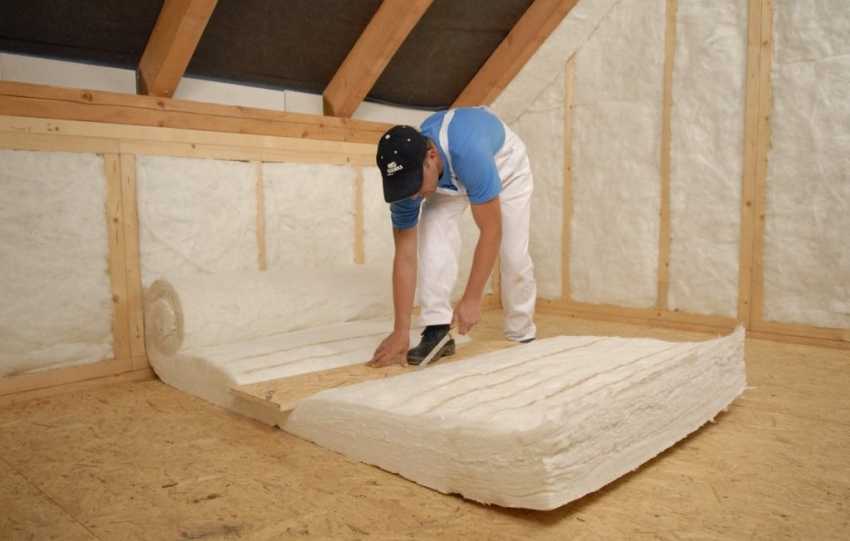

Рулонный утеплитель необходимо укладывать снизу вверх. Для этого следует использовать строительный степлер и шнурок. Раскатывая рулон, материал прижимается к планкам. При помощи шнурка и скоб рисуется буква Z. По такой технологии крепится каждый слой утеплителя.

Лучше отдать предпочтение плитам, плотностью 30-50 кг на куб. м. В этом случае шаг стропил придется подстраивать под размер утеплителя, который на 10-15 мм должен быть меньше ширины утеплительной плиты. Это требуется для того, чтобы материал мог стать враспор без образования щелей и хорошо удерживаться между балками. Если ширина будет меньше или больше, необходимо будет срезать материала. Создать ровный срез не всегда удастся, и к тому же остается большое количество остатков. Располагать плиты следует таким образом, чтобы швы предыдущего ряда перекрывались последующим.

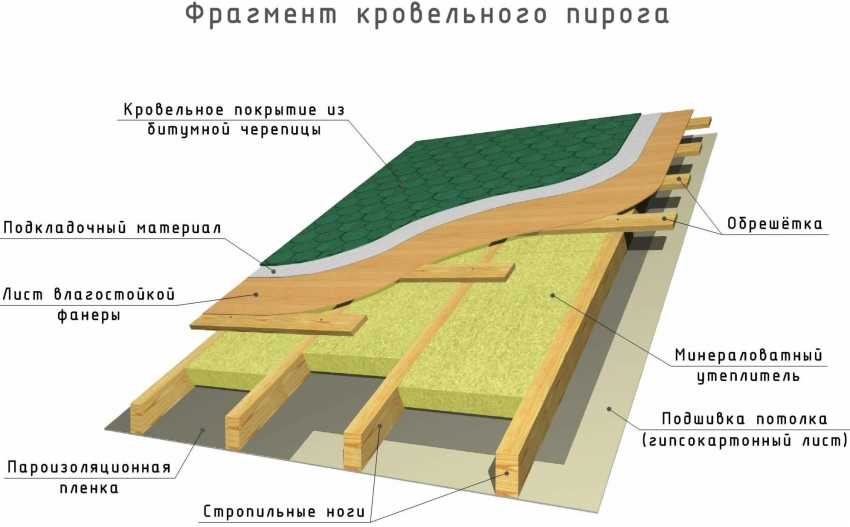

Схема устройства кровельного пирога

Утеплитель укладывается так, чтобы обеспечить минимальное количество мостиков холода. Дополнительно, остатки материала можно уложить на набитые со стороны помещения планки необходимой ширины. Сверху на слой утеплителя укладывается пароизоляция и выполняется обрешетка для будущей отделки. Такой вариант, где перекрываются даже стропила, практически полностью исключает образование мостиков холода. Несмотря на то, что потребуется немного больше утеплительного материала, мансарда в конечном итоге получится более теплой, что даст возможность уменьшить расходы на обогрев помещения.

Важно! Мостики холода способствуют образованию влаги в кровельном пироге. Это может привести к гниению стропил, набуханию теплоизоляционного материала, коррозии металлических элементов конструкции, возникновению неприятных запахов внутри помещения

Заключение
