Чудо лопата чертежи и размеры

Преимущества и недостатки

Внешне чудо лопата выглядит достаточно объемной, поэтому кажется, что ею сложно управлять. На самом деле работать инструментом значительно легче, чем классическим аналогом. И многие пользователи шутят, что она копает сама, а они только направляют движение.

Мотоблок чудо лопатой не заменить, но по сравнении с традиционным орудием она в разы производительней. И культивация с помощью нее происходит намного легче и быстрее. А во многом такая способность объясняется особенностями конструкции, позволяющей сразу делать широкий проход.

Рыхлитель с широкой боронойИсточник strin.ru

Среди преимуществ инструмента выделяют:

• надежность;
• долговечность;
• многозадачность.

В сравнении с обычной, чудо лопата способно справиться с перекопкой за время, меньшее в 2 раза. А глубина обработки почвы ничем не отличается от традиционного метода. Поэтому модифицированное орудие способно подготавливать землю под практически любые культуры. От кукурузы и капусты до помидоров и баклажан.

Рыхлитель заводского изготовленияИсточник ru.top-shop.lv

Но без недостатков тоже не обходится. Во-первых, у инструмента более узкое назначение – огородное. И обкопать дерево в саду им не получится. Да и в огороде невозможно выполнить фигурную копку, поскольку менять направление затруднительно. И ширина борозды неизменная. Также чудо лопатой невозможно выкопать яму или даже лунку.

Вторым серьезным недостатком выступает вес инструмента. Он намного больше обычного. И продуктивно им пользоваться сможет лишь человек, масса которого превышает 80 кг. Люди с меньшей конституцией могут быстрее уставать, хотя орудие лишь передвигается по ряду при работе.

Рыхлитель чудо-лопата «ВОЛБЕР»Источник drive2.com

Ну, и напоследок выделяют сложность в ремонте. Поскольку от поломок не застрахован и самый надежный инструмент. При продолжительных нагрузках может выйти из строя шарнирный узел или отломаться один из штырей. И тогда потребуется сварка.

Приспособления для перекопки почвыИсточник YouTube

Конструкции

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

Сборочный чертеж чудо-лопаты

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

https://youtube.com/watch?v=oWsuT1fpaF0

Копалка

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Легкокоп

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые

И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.

Рейтинг лучших моделей

Современный рынок предлагает вниманию покупателей продукцию разных производителей, выпускающих чудо-лопаты для огорода и дачи. К вопросу выбора нужно подходить основательно, поскольку от технологических моментов изготовления и качества применяемого материала зависит срок годности и качество работы инструмента. Нужно учесть, что лопата должна быть изготовлена из легированной инструментальной стали. Хорошо, если она будет иметь качественное покрытие и правильную заточку штыков

Но также важно, чтобы механизмы крепились посредством сварки либо специальных петель. Резьбовые соединения неудачны тем, что они слишком быстро разбалтываются. Из огромного перечня модификаций можно отметить несколько вариантов, пользующихся особым спросом у покупателей

Из огромного перечня модификаций можно отметить несколько вариантов, пользующихся особым спросом у покупателей.

«Торнадо»

Конструкция со специально разработанной системой рычагов, не требует большого усилия рук при работе. Рыхлит землю до глубины 23 см, ширина обрабатываемой полосы составляет 50 см. Подходит для работы с грубой и каменистой почвой, выкорчевывает корни сорняков, не обрезая их. Изготавливается из закаленной стали, имеет порошковое покрытие. Лопатой можно возделывать даже сухую почву, она годится и для уборки урожая с огорода.

«Вятский пахарь»

Данная лопата является модификацией штыковой лопаты, ее применяют для ручной копки почвы под дальнейшую посадку, а кроме того, для зачищения траншей небольшой глубины. Она несимметрична и подразумевает расчет на одну рабочую ногу, хотя встречаются варианты, предусматривающие установку лемеха под любую из ног. Длину ручки можно регулировать под рост пользователя. Такая модель подходит для работы с плотной землей, целиной и дернистой почвой. Отличается эргономикой, изготавливается из стали СТЗ, имеет ширину ковша, равную 30 см.

«Землекоп-7»

Инструмент для дачи с глубиной проникновения в почву до 25 см, совмещает копание и рыхление. Качественно удаляет сорную траву в процессе копки. Имеет два черенка, 7 зубьев и ширину копки, равную 55 см, за счет которой позволяет создать широкую грядку за один ряд. Подходит для возделывания каменистого и твердого грунта, справляется с ранее обработанным участком при весенней либо осенней перекопке, актуален при подготовке грядок перед посадкой. Отличается от иных модификаций тем, что упор располагается под рамой, отлично вспучивает землю.

«ВолБер»

Модель с запатентованной системой рычагов характеризуется равномерным распределением нагрузки на спину пользователя. Не требует обработки почвы бороной, позволяет извлечь сорняки, не оставляя их в грунте. Может быть стандартной и широкой. Первый вариант отличается шириной обработки 40 см, производительностью 2 сотки в час, глубиной рыхления до 30 см и весом около 10 кг. Выполняется из стали. Второй тип называют широким, поскольку ширина захвата почвы в этом случае составляет 60 см. Это устройство способно обработать в час 3 сотки при глубине проникновения в почву 30 см и весе агрегата в 15 кг.

Forte QI-JY-50

Шнековая чудо-лопата для уборки снега с отвалом из прочного пластика. Имеет ширину захвата, равную 60 см, и закрепленный к отвалу шнек, который вращается при толкании лопаты перед пользователем. Эффективный инструмент для уборки свежевыпавшего снега. Характеризуется компактными габаритами, рассчитан на пользование в условиях небольших площадей и труднодоступных мест. Нравится покупателям за эргономику, простоту эксплуатации и неприхотливость в уходе.

«Помощник»

Модель отечественного производителя, подходящая для вскапывания земли перед посадкой сельскохозяйственных культур либо после уборки урожая. По сути, является разновидностью штыковой лопаты, имеет длину лезвий, равную 28 см при ширине 58 см. Материалом рабочей части является пружинная сталь, весит лопата 5 кг. Эта чудо-лопата не имеет аналогов в мире, она запатентована и способна вскопать даже дерн. Отличается изделие простотой конструкции и эргономичностью. В работе с данной лопатой спина пользователя остается прямой, усилия на руки создаются одинаковые, при этом исключены лишние шаги оператора. Ручки можно настроить под рост работающего.

Делаем чудо-лопату для ленивых своими руками

Вот как бы и огород вскопать и не переутомиться при этом? Чтобы спина не болела и руки не тряслись после работы? Существует ли лопата для ленивых? Да, такая чудо-лопата давно сконструирована и вовсю трудится на дачах народных умельцев. Конечно, по щучьему велению она землю не перевернет, силушку все равно приложить придется, но в гораздо меньших масштабах. Чтобы читатель мог соорудить этот дивный инвентарь своими руками, мы предлагаем фото, видео и чертежи.

Устройство и принцип действия чудо-лопаты

В основе конструкции лежит опорная рамка, к которой прикреплены два рыхлителя: основной и вспомогательный. Основной рыхлитель похож на вилы, к рамке он крепится шарнирно при помощи стальных ушек.

Прутья вспомогательного, или противорежущего, рыхлителя установлены на рамке жестко и на таком расстоянии, чтобы они входили точно посередине зазора между зубьями вил.

В задней части приспособления имеется упор, позволяющий перенести часть усилия по подъему почвы на саму почву.

Чудо-лопата представляет собой опорную рамку, на которой закреплены два рыхлителя

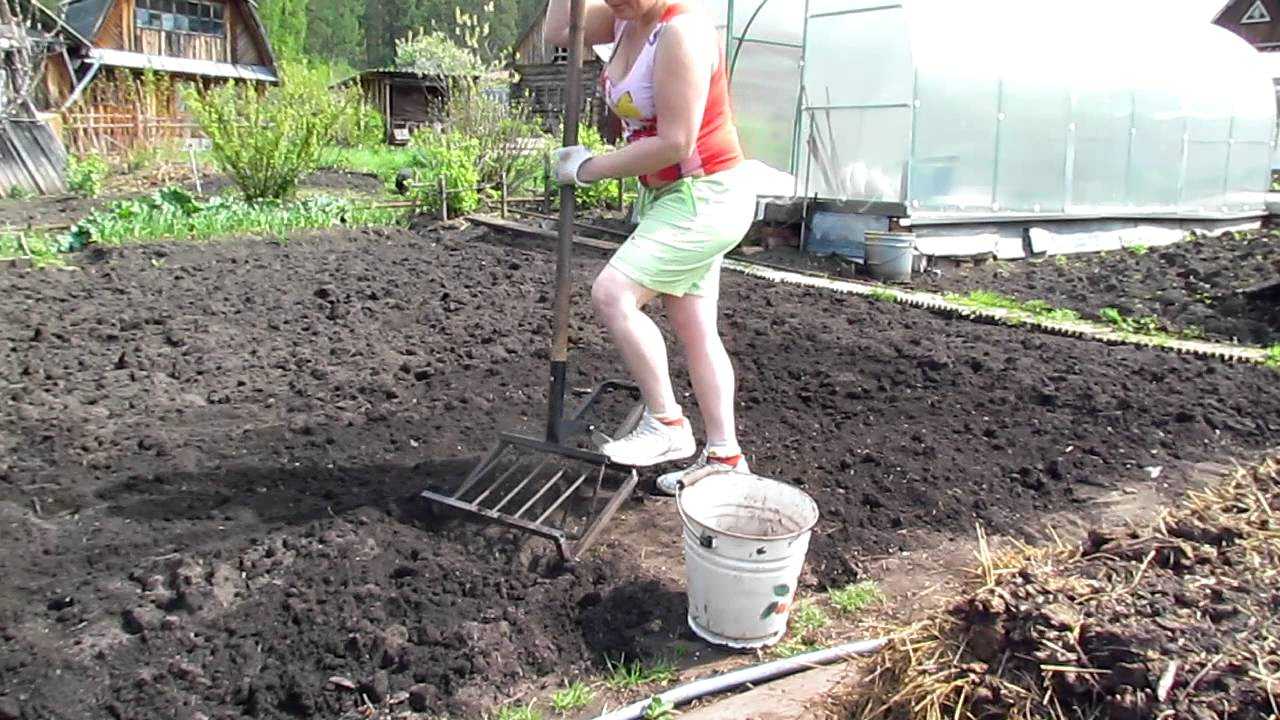

При работе опорную рамку ставят на землю и фиксируют ногой упор, чтобы чудо-лопата не ехала в сторону.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их. Почва ломается на крупные комья и разбивается о зубья вспомогательного рыхлителя.

Затем делается шаг назад, рамка подтягивается ближе, и операция повторяется.

Вилы вонзают в грунт и, нажимая на черенок, поднимают их

Почему стоит пользоваться чудо-лопатой

Это несложное приспособление позволяет быстро, качественно и без валящей с ног усталости обработать значительную по меркам частного огородничества площадь. Вот неполный список достижений чудо-инвентаря:

• человеку не приходится сгибаться, как при работе с обычной лопатой, что очень полезно для страдающих заболеваниями позвоночника;
• не требуется поднимать на штыке лопаты тяжелую влажную землю, поэтому руки тоже не устают;
• ширина обрабатываемой полосы – до 40 см, а это значит, что грядки будут вскопаны в 2 раза быстрее;
• если на участке много злостных сорняков, то борьба с ними станет эффективнее за счет того, что зубья не режут корневища, а вынимают их на поверхность;
• если гумусовый слой невелик, то он не будет заделан вглубь, а весь останется на поверхности.

Внимание! Не пытайтесь вскапывать чудо-лопатой тяжелую почву во время засухи. Инструмент будет сломан, а земля останется неразрыхленной

Смекалка народных изобретателей не знает предела, поэтому не исключено, что этот список будет пополнен в ближайшем будущем.

Как сделать чудо-лопату для своего огорода

В магазине чудо-лопата стоит в несколько раз больше своей штыковой сестры, поэтому при наличии мало-мальского опыта работы со сварочным оборудованием можно изготовить этот передовой инструмент самостоятельно.

Для работы понадобятся:

• пила и дрель по металлу;
• сварочный аппарат;
• измерительный инструмент (угольник, рулетка, линейка);
• стальной уголок или труба для опорной рамки;
• арматура для зубьев;
• черенок от шанцевого инструмента, лучше металлический.

Совет. Поскольку у рачительного хозяина все идет в дело, то и здесь можно воспользоваться старыми вещами: спинка от советской металлической кровати вполне может стать рамкой, а ненужная рыболовная острога – вилами.Чудо-лопата своими руками

1. Изгибаем уголок или трубу для опорной рамки буквой «П». Длина ножек – 80 см, длина перекладины – 35-40 см.
2. Изготавливаем поперечную планку. Для этого в ней через каждые 50 мм просверливаем отверстия, в которые вставляем отрезки арматуры по 200 мм каждый. Привариваем. При использовании уголка вместо трубы привариваем без сверления. Затем привариваем к рамке поперечину и Т-образный упор.
3. Отрезаем кусок трубы на 50 мм короче поперечины и аналогичным образом привариваем к ней зубья основного рыхлителя.
4. Из отрезка трубы и стальных ушек изготавливаем шарнирное соединение.
5. Вставляем в этот отрезок черенок и закрепляем его.

Совет. Чтобы лопата работала еще лучше, заточите стержни для основного рыхлителя перед сваркой.

Когда полезна чудо-лопата

Чтобы ваш новый инструмент радовал своей производительностью, следует помнить, что он не всемогущ, и давать ему только такую работу, которую он действительно может сделать. Чудо-лопата не способна вырыть яму.

Не стоит поручать ей фигурную копку вокруг клумб или других криволинейных элементов дачного обустройства. Поскольку для подъема вил нужно надавить на черенок своим весом, такая лопата не подойдет хрупкому подростку.

Но если речь идет о быстрой, «с огоньком», вскопке 10-20 соток под картошку, то здесь чудо-лопате нет равных. А самое главное – садовод даже не вспомнит о своей пояснице.

Чудо-лопата своими руками — видео

В чем особенности

Она стала настоящим подарком всем землекопам и пахарям. Ведь любой дачник-огородник знает, что самый тяжелый физический труд связан с вскапыванием земли. За посадку картофеля все мы расплачиваемся болью в спине, руках и ногах. Православный монах сделал свой вариант традиционной штыковой лопаты, он утверждает, что копать ею одно удовольствие, она даже картофель сажать помогает.

В процессе копки огорода приходиться наклоняться каждый раз, с силой вдавливая лопату в грунт, а потом, напрягая все мышцы поднимать не только тяжелую лопату, но еще и землю на ней. Конечно, от такой работы болит спина. Лопата «Вятский пахарь» позволяет работать без напряжения. В этом ее основное достоинство, поэтому ее называют «лопата для ленивых», хоть точнее будет сказать, для слабых, потому что любой пенсионер с ней может стать землекопом.

Она не симметрична, работать с ней можно только одной ногой – левой, но проблемы в этом нет, можно сделать орудие под правую ногу. В верхней части изобретатель установил велосипедный руль, так что держать лопату можно двумя руками на уровне груди. Самое главное: землю поднимать не нужно, она ровно переворачивается в результате поворотного движения рук.

С такой лопатой можно в несколько раз увеличить производительность труда. Она с успехом применяется для вскапывания огорода и посадки картофеля, но можно и канаву выкопать.

Недостатки

Чудо лопата православного монаха – прекрасное орудие, реально облегчающее работу дачникам и землекопам. Но она подходит не для всякой почвы, на глинистых землях и на черноземе перевернутый пласт нужно сразу же разбивать, иначе он высохнет до каменного состояния, тогда с ним уже трудно будет работать. Говорят, что для повторной перекопки участка она годится, а вот целину копать – очень мешают корни сорняков. Она поворачивает срезанный пласт земли максимум на 180 градусов, а когда перекапывается участок с травой или после злаков, землю нужно полностью переворачивать, чтобы корни оказывались наверху.

Выкапывать картофель чудо лопатой пробовали, но это не так удобно, как сажать картофель ею. Она хорошо подхватывает куст, но поворота не хватает, чтобы весь картофель оказался наверху.

Хорошо было бы иметь в хозяйстве разные модификации лопат и другие орудия, облегчающие жизнь огородника-землекопа. В качестве рыхлителя замечательно использовать ручной культиватор «Торнадо». Некоторые умельцы приспосабливают шнек для рыхления земли, а лопата со шнеком стала незаменима при ручной уборке снега. «Торнадо» тоже облегчает физический труд при обработке земли. Его телескопическая ручка настраивается так, чтобы человек не склонял спину, а прямая спина устает меньше. «Торнадо» – прекрасный помощник при удалении сорняков.

Его ставят над кустиком, потом вдавливают в землю, проворачивают и выдергивают, зубья прокручиваются вокруг растения и выхватывают его из почвы вместе с корнем. «Торнадо» полет, рыхлит, убирает мусор с огорода. Что он еще может сделать, так это выкопать лунки для посадки растений, убрать крупные сорняки – все то, для чего без культиватора «Торнадо» пришлось бы наклоняться или сидеть на корточках. «Торнадо» можно даже приспособить для пересадки клубники, его зубья вполне могут захватить кустик, вывернуть его из земли, не повредив корни. Человек всегда старается усовершенствовать свои орудия, рыхлитель-культиватор «Торнадо» и чудо лопата тому прекрасные примеры.

Лезвия лопат

Лезвие лопаты обязан быть прочным и крепким, чтобы погнуть лопату при работах на огороде было практически невозможно. Для этого их изготавливают из нержавеющей стали или титана.

Большей популярностью пользуется нержавеющая сталь, ведь она хорошего качества и стоит недорого. Для того, чтобы проверить ее качество, необходимо постучать по ней — если слышно звон, то это первосортный материал.

Не стоит покупать лопаты, лезвия совка которых выполнено из алюминия — это не оправдает свою цену и быстро придет в негодное к работе состояние.

А вот лезвия из титана встречаются довольно редко — в первую очередь, из-за своей стоимости. Но в работе они оправдывают каждую копеечку, вложенную в покупку.

Лопата разрыхлитель

Для создания такой лопаты потребуется иметь под рукой следующие материалы:

• два болта на десять;
• металлический прут сечением не меньше 10 мм;
• железная труба на 15 мм;
• уголок 45 мм.

Прут необходимо нарезать кусочками по 30 сантиметров. Для лопаты потребуется 15 отрезков, 8 из которых нужно сделать острыми с одной стороны.

Теперь на уголке длиной в 60 см необходимо сделать 8 насечек через равное расстояние друг от друга. Тут будут располагаться пруты. Второй уголок должен быть длиной 50 см и его необходимо разметить для оставшихся семи прутов на одинаковом расстоянии.

Далее по разметке требуется приварить пруты, а к 50-сантиметровому уголку с обоих концов приварить уголки длиной 35 см.

В уголках нужно сделать отверстия таким образом, чтобы в них можно было вставить болты. Точно такие же отверстия делаются в петлях, в них вставляют болты, привариваются и вставляются в отверстия в уголках.

Трубу необходимо отрезать 2 раза по 125 сантиметров и немного изогнуть для удобства и создания подобия рычага.

Трубы необходимо приварить по краям верхнего уголка и дополнительно усилить прутами. Теперь осталось только приварить удобную ручку к прутам и можно приступать к работе.

Таким образом удалось сделать из подручных средств простую, но эффективную чудо-лопату, которая поможет быстро вскопать огород или сад.

Как работать?

Несмотря на то, что конструкция лопаты максимально упрощена, есть некоторые нюансы при работе с ней.

Очень важно начинать работу с самого дальнего края грядки, передвигаясь назад и постепенно перемещать лопату за собой. Общий алгоритм работы выглядит следующим образом:

Общий алгоритм работы выглядит следующим образом:

1. Крепко взяться за черенок и установить лопату в необходимое место, оперев ее на передний рыхлитель.
2. Воткнуть лопату в землю до того момента, пока задний упор не коснется грунта. Если почва плотная, тогда придется приложить немного усилий, для этого нужно надавить нагой на перекладину нижней части конструкции.
3. Потянуть черенок на себя. В это время вилы начнут движение вверх, благодаря которому происходит вспахивание грунта.
4. Теперь лопату необходимо передвинуть немного назад и повторить все действия заново.

Есть несколько вариантов конструкции такой лопаты, но все они схожи, а материалы примерно одинаковые. Каркас зачастую делается из профилированной трубы, сечением 30*30 мм или приблизительно такого размера

Очень важно учитывать и тот факт, что толщина стенки не должна быть меньше 3 мм

Ручка тоже может быть сделана из той же трубы. Некоторые делают фиксатор и применяют деревянный держак от лопаты. Что касается покупных вариантов, зачастую в них предусматривается именно держатель из дерева.

На что обратить внимание?

Очень важно обратить внимание на материал, который будет использоваться для зубьев. Сталь должна быть крепкой, не менее 8-10 мм в диаметре. Для этого можно сделать следующее:

Для этого можно сделать следующее:

• распилить на небольшие полоски рессоры автомобиля;
• распрямить пружины подвески машины;
• срезать с обычных вили приварить на лопату.

Если под рукой есть качественные вилы, тогда необходимо рассчитать количество прутов. Скорее всего потребуется несколько вил, чтобы срезать штыри с них. В принципе нет ничего проще, чем найти хороший прут, вне зависимости от того, каким он будет: круглым, квадратным, арматурным и т.д.

Размеры

Естественно, все люди разной физической подготовки и размеров, поэтому при создании чудо-лопаты или ее покупке, очень важно учитывать ее параметры. Для крепких мужчин можно делать более массивные варианты, а пенсионерам или девушкам рекомендовано делать уменьшенные или облегченные варианты

Средние размеры выглядят следующим образом:

• длина ручки должна отмеряться исходя из роста, лучше всего, чтобы она заканчивалась в области плеча;
• ширина рабочей части должна составлять 45-60 см. Если сделать больше, тогда копать будет тяжелее;
• расстояние между штырями рекомендовано делать 7-8 см;
• длина рабочих штырей должна находится в районе 22-30 см.

Различные варианты инструментов

Существуют приспособления, которые, хотя устроены аналогичным образом, имеют важные отличия в конструкции. Далее о них рассказывается более подробным образом.

Рыхлитель почвы без переднего упора

В этом виде конструкции отсутствует передний упор. Решётка для разбивания комьев сделана без передней планки. Это немного уменьшает вес лопаты рыхлителя крота. Однако, поскольку при работе нет необходимости поднимать лопату над землёй, это не даёт существенное преимущество.

Рыхлитель почвы без переднего упора

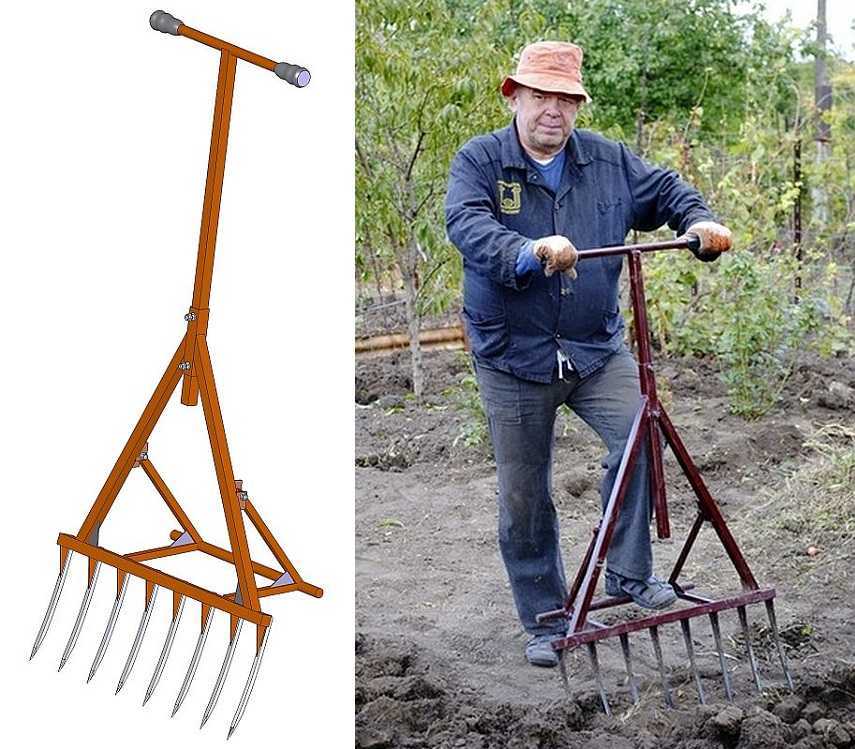

Копалка

Такой вариант отличается от классического тем, что в нём отсутствует решётка, расположенная впереди. Ручка инструмента также сделана другим образом.

Копатель состоит из следующих частей:

1. Здесь используется ручка, сделанная в форме буквы «Т». Поэтому в процессе работы лопату держат не так, как обычно. Руками держат инструмент за горизонтальные перекладины. Это помогает увеличить силу давления на почву при работе. Кроме того, такую ручку обычно делают из металла. Она может выдвигаться вверх или опускаться вниз. После того, как найдено удобное положение, ручку закрепляют болтами.
2. Вилы прикрепляются к ручке за два конца, а не за центральную часть, как в классическом варианте.
3. Упор, прикреплённый сзади к инструменту, более мощный, чем в обычном случае.

Недостатком этой конструкции является то, что не предусмотрено дробление почвы.

Копалка

Легкокоп

Этот вариант можно считать наиболее простой конструкцией. Для неё пришлось изобрести прямоугольную металлическую раму, к которой прикреплены вилы, смотрящие вниз. Упор, сделанный прямоугольным, прикреплён горизонтально. Передняя решётка отсутствует.

На заметку. Несмотря на простую конструкцию, эта разновидность чудо-лопаты является эффективным инструментом для копки.

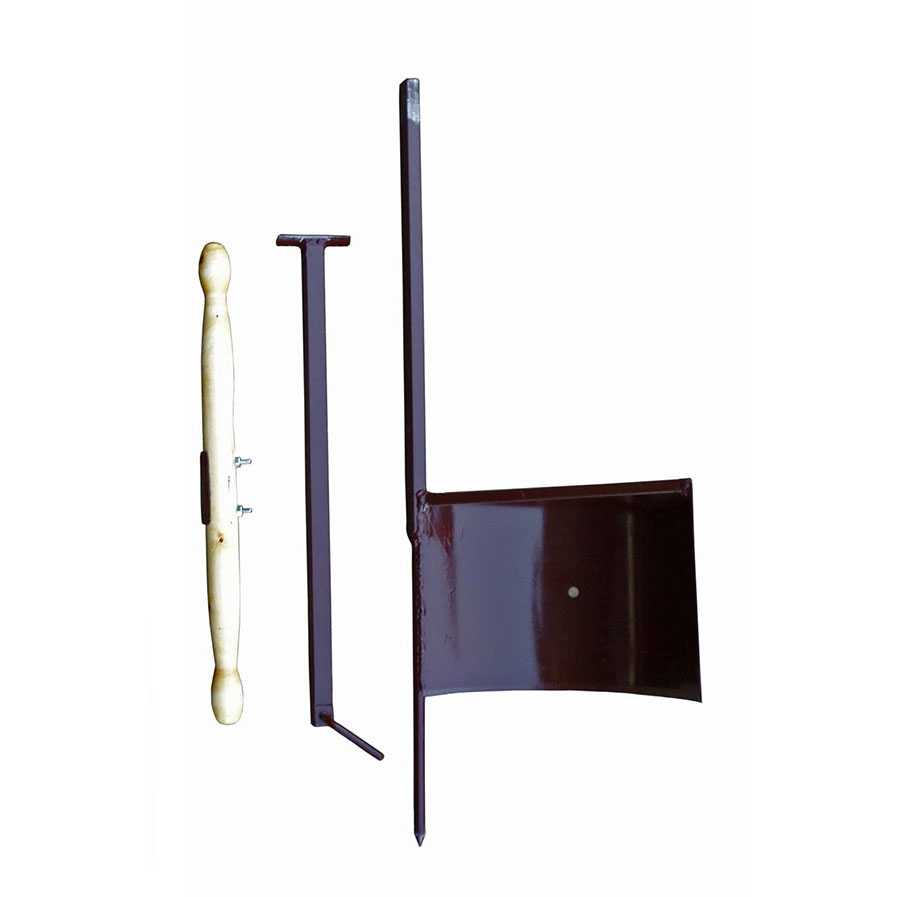

Архимедова лопата

Она мало похожа на классический вариант. Различие, в частности, состоит в том, что здесь для вскапывания используются не вилы, а штыковая лопата. Однако изобретатель применил здесь аналогичный принцип: правило рычага. Это изобретение Владимира Колыбелина из города Ковров Владимирской области.

Устроена Архимедова лопата таким образом:

1. У неё имеется два древка: длинное и короткое.
2. Лезвие инструмента присоединено к короткому древку.
3. Все детали в одно целое соединяет кронштейн. С его помощью короткое древко с лопатой в середине подсоединено к длинной ручке и может вращаться.

При работе инструмент втыкают в землю, слегка сдвигают вперёд длинную ручку. Затем наступают на короткую часть, и, с учётом закона рычага и длины плеча, лопата поднимет землю.

Важно! Хотя arhimedova лопата экономит усилия, по сравнению с обычным инструментам, её трудно применять на тяжёлых глинистых почвах

Архимедова лопата
