Создание подкровельной вентиляции мансарды своими руками

Что собой представляет вентиляция чердака

По сути, вентиляция чердака — это инженерная система, обеспечивающая внутри него свободное перемещение воздушных потоков. Они поступают с улицы через специальные приспособления, например, слуховые окна, вентиляционные решетки и отверстия.

Основное функциональное назначение системы воздухообмена чердака заключается в постоянной подаче требуемого объема свежего воздуха и удалении застоявшегося.

Если она неправильно сконструирована, то нарушается микроклимат в помещениях. Это влечет за собой порчу стропильной конструкции и ее разрушение.

Чтобы вентиляция действовала безотказно, необходимо соблюсти правила:

1. холодный воздух должен поступать с нижней части чердачного помещения, а выходить из верхней;
2. воздушные массы должны свободно перемещаться по всей площади помещения.

В наиболее проблемных местах крыши делается точечное вентилирования, если угол наклона ската равен 450, например, в местах установки ендовы, вальмы. Для этого используются аэраторы, механизмы принудительного побуждения движения воздуха – инерционные турбины.

Устройство вентиляции холодного чердака

В холодный чердак поток воздуха свободно поступает сквозь специальные отверстия, за счет чего происходит естественная вентиляция. Конструктивные особенности системы обуславливаются формой крыши и видом материала, который используется для кровли.

При устройстве вентиляционных каналов следует соблюсти перечисленные ниже условия:

• поток воздуха должен свободно перемещаться по поверхности потолочного перекрытия, не поднимаясь к коньку;
• вентиляционные каналы следует оснастить задвижками для регулирования интенсивности процесса проветривания.

Если кровля двухскатная, то на чердаке можно на противоположных фронтонах поставить слуховые окна либо устроить отдушины с вентиляционными решетками.

Их необходимо закрыть сетками, чтобы защитить от проникновения москитов других насекомых. В помещении будет организован горизонтальный воздушный поток.

При вальмовой форме следует предусмотреть на свесах карниза зазоры, через которые воздух будет свободно попадать в помещение чердака. Для его вывода следует сделать у конька отверстия.

Если угол наклона кровли составляет 450 и более, то проветривание помещения осуществляется за счет разницы наружной и внутренней температуры.

При небольших углах наклона систему вентиляции можно усилить электрическими вентиляторами либо инерционными турбинами.

Вентиляционные отверстия необходимо расположить на равном расстоянии друг от друга по всему периметру дома. Но зашивка деревянных свесов должна быть сделана неплотной.

В противном случае отверстия высверливаются в наружных стенах. Общая площадь вентиляционных каналов должна составлять 0,2% от площади дома.

Вентиляцию можно не делать, если для кровли используется ондулин либо шифер. Воздух свободно перемещается между волнами материала.

Устройство вентиляции теплого чердака

Пространство между потолочным перекрытием и крышей можно использовать как дополнительную площадь для постоянного проживания.

Она признается жилой, если отвечает требованиям, предъявляемым к жилым помещениям санитарно-гигиеническими правилами и нормами.

Если предусмотрена мансарда, то конструкцию вентиляции чердака следует тщательно продумать и выбрать оптимальный вариант.

Особенности системы в зависимости от типа кровли:

• оцинкованный металлический лист – создание вентилируемой области посредством нашивки на стропильную конструкцию контррейки;
• металлочерепица – необходима укладка на обрешетку пароизоляционного слоя из полимерной пленки;
• шифер, ондулин – свободное поступление холодного воздуха с нижней части кровли и отвод теплого воздуха через волны материала.

В современных домах для удаления отработанного воздуха из-под потолка мансардного помещения используют специальные аэраторы. Приспособления предотвращают возникновение конденсата и его проникновение в жилое помещение.

Схемы обустройства вентиляции:

• установка на крыше трубы, оснащенной дефлектором;
• использование фронтальных вентиляционных решеток или сеток;
• устройство теплоизолированного вентиляционного канала через отверстие, расположенное в верхней части крыши либо наружной стены.

Какие функции выполняет вентиляция?

Процесс воздухообмена в помещении заключается в регулировании теплообменных процессов и поддержании оптимальных показателей окружающей среды – температуры, уровня влажности, скорости перемещения воздушных масс.

Инженерная система, оборудованная согласно установленным техническим требованиям, обеспечивает свободное поступление потоков воздуха, его перемещение в пространстве за счет установленных слуховых окон, продухов, аэрационных устройств различной конструкции и  других отверстий.

Устройство нормально действующей вентиляции необходимо особенно, если в пределах нежилого пространства размещено оборудование приточно-вытяжной системы вентилирования или канального кондиционера. Если своевременно не отводить оседающий на нем конденсат, ремонтировать придется очень часто

Функциональное назначение системы – регулярная подача необходимого объема воздуха и его последующий отвод, что способствует:

• уменьшению влаги в помещении;
• обеспечению необходимого микроклимата;
• предотвращению образования конденсата и развития грибка;
• созданию беспрерывного воздухообмена;
• предупреждению деформации стропил в здании.

Организацию вентиляции следует выполнять как на теплом, так и на не утепленном чердаке. Летом поверхность крыши нагревается до высоких температур, передавая большую часть тепла в нижнюю часть дома.

При наличии вентиляционных устройств происходит снижение температурных показателей внутри всего здания, что сокращает нагрузку на систему кондиционирования при ее наличии

Повышенная влажность в осенне-зимний период влияет на микроклимат чердачного помещения. При этом существенно сократятся теплоизоляционные качества сооружения, ведь содержащаяся в утеплителе и материалах вода будет способствовать потерям тепла. Поэтому для удаления излишков влаги оборудуют систему воздухообмена.

Из-за большой разницы температур внутри и снаружи помещения образовывается конденсат, намокают стены, пол, балки перекрытия, стропильные ноги, мауэрлат, вертикальные стойки. Все это приводит к гниению деревянных составляющих крыши, появлению сырости.

Из-за разницы между температурой за пределами крыши и в пределах чердачного пространства на внутренней поверхности кровли или в утеплителе образуется конденсат. Его обязательно следует выводить посредством вентилирования

Для эффективного проветривания помещения на протяжении всего года, без потерь тепла в доме, предусмотрены следующие технические нормы: на каждые 500 м2 помещения необходим 1 м2 вентиляционных отверстий.

Кроме этого, с целью предотвращения образования капель воды на балках конструкции, следует выполнить мероприятия по изоляции – уложить паро– и гидрозащиту.

Функции вентиляции мансардного помещения

Жилая мансарда не может быть без хорошего воздухообмена

Система вентиляции в особо жаркий период она позволяет устранить духоту, а вот зимой эффективно противодействует попаданию в помещение холода и влаги. Именно поэтому важным моментом является правильный монтаж вентиляционной системы своими руками, поскольку:

• система устраняет влагу и не допускает образования сырости в утеплительном материале – именно благодаря вентиляции теплоизолятор сохраняет свою функциональность на протяжении многих лет, препятствуя проникновению жары и холода;
• при правильно созданной вентиляции образование грибка и плесени сводится к минимуму, тем самым устраняется возможность преждевременного разрушения деревянных элементов кровли;
• в сильную жару она препятствует проникновению жаркого воздуха в дом;
• препятствует скоплению влажности, тем самым препятствуя коррозийным проявлениям, негативно влияющим на металлочерепицу;
• устраняет образование сосулек под карнизом в сильные морозы;
• экономит энергоресурсы, тем самым снижая расходы, необходимые для обогрева жилой мансарды в зимний период.

Способы вентиляции чердака

Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.

В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.

Вентиляция чердака напрямую зависит от его особенностей:

• площади помещения;
• формы крыши;
• типа кровли;
• вида строительных материалов.

Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.

Вентиляционное окно

Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.

При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.

Общие правила установки:

• расположение окон на расстоянии не менее 1 м друг от друга;
• сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
• общая концепция внешнего вида дома должна сочетаться с дизайном окна.

Слуховые окна

Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.

Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.

Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.

На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.

Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.

Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.

Вентиляционные продухи

Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.

Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.

Основные виды этих элементов:

1. щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
2. точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
3. коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.

Аэраторы

При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.

Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.

Аэраторы отлично справляются:

• с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
• с застоявшимся воздухом, не позволяя ему перегреваться;
• с наледью и сосульками, которые образуются в зимнее время года.

Это предотвращает преждевременный износ стропильной конструкции.

Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.

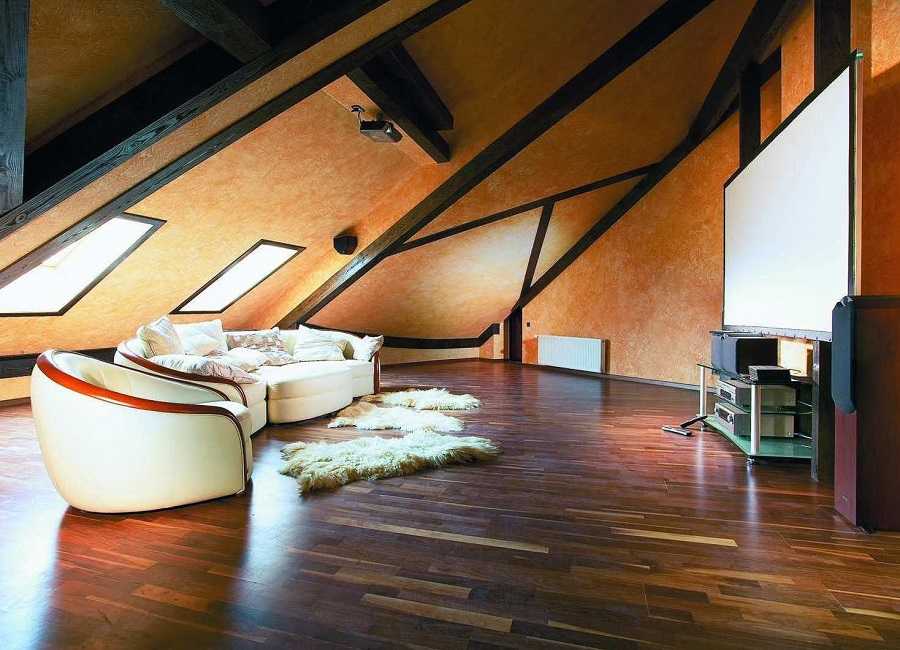

Комната на чердаке

Перед тем, как сделать комнату на крыше частного дома, нужно подумать о способе монтажа окон:

• Если окна будут монтироваться в крышу (что обычно используется в случае с вальмовыми крышами), то потребуется ряд довольно сложных кровельных работ, но в результате место возле всех стен останется свободным, и возле него можно будет устанавливать различную мебель;
• Для традиционных двухскатных крыш лучше всего будет установить окна во фронтонах – дизайн крыши останется неизменным, а работ потребуется гораздо меньше.

Отделка чердака под комнату выполняется в последнюю очередь. Выбирать материалы для отделки нужно в зависимости от финансовых возможностей и назначения комнаты. В качестве отделочных материалов чаще всего выступает гипсокартон, ДВП или ДСП, но при наличии хорошего бюджета можно использовать натуральную древесину.

Какие особенности у утепленной кровли

При утеплении чердака оставляются щелевые продухи

Нужна ли вентиляция на холодном чердаке, если запланировано утепление чердачного помещения для обустройства мансарды? Когда будет выполняться утепление, необходимо придерживаться таких основных правил:

• Расстояние между утеплителем и гидроизоляции не должно быть меньше 30 см. Это правило необходимо учитывать при укладке кровельного «пирога».
• Для минераловатного утеплителя необходимо оставлять небольшое пространство, так как со временем объем утеплителя вырастет на треть. С помощью реек можно нарастить длину стропил.
• Диффузионные мембраны необходимы в тех случаях, если конструкция крыши сложная. Установку можно производить прямо на утеплитель.
• На обрешетке высота брусьев должна быть не меньше 40 мм, чтобы воздушные массы, поступающие через сифоны, выходили через конек.

Вентиляция холодного чердака в частном доме существенно отличается от обустройства вентиляции при утеплении чердачного помещения. Чтобы вентиляция работала, как положено, необходимо рассчитать прочность элементов крыши. Софиты лучше монтировать из алюминия или пластика, так как такие панели не боятся коррозии. Продухи между стропилами необходимы  для того, чтобы не было промерзания и образования инея на чердаке. Во избежание забивания продух воздухом, необходимо их защитить сеткой или решеткой. Рекуператор позволит регулировать температуру внутри чердачного помещения.

Особенности вентиляционной системы

Холодным чердаком принято называть пространство под крышей, которое не предназначено для проживания. То есть это техническое помещение, как правило, не имеющее декоративной отделки. Вопросы вентиляции холодного чердака необходимо решать еще на этапе проектирования и планирования конфигурации кровли. Так как от применения конкретных материалов может изменяться вариация вентиляционной системы. Как правила, для функционирования вентиляции необходимо обеспечить приток и отток воздуха. Для притока принято использовать перфорированные планки — софиты, которые имеют мелкие отверстия. Устанавливаются они на нижней стороне карнизного свеса. То есть воздух сквозь отверстия проходит свободно, а мелкие насекомые или мусор попасть внутрь не могут. Софиты отличаются высокой декоративностью и при этом необходимой функциональностью. Выпускаются изделия нескольких модификаций. Например, принято делить софиты на двойные, то есть состоящие из двух частей, и на тройные – из трех. Также изделия могут подразделяться на такие виды, как:

• изделия с центральной перфорацией – устанавливаются на фронтонные и карнизные свесы большинства разновидностей крыш;
• сплошные софиты – чаще всего применяются для подшивки веранд, террас и беседок;
• полностью перфорированные панели – подходят для кровельных систем, покрытых битумной черепицей.

Кроме притока воздуха, для эффективной работы вентиляционной системы, требуется устроить и отток воздуха. Это могут быть как естественные варианты, так и различные приборы. Например, наибольшую популярность завоевали следующие элементы:

• вентилируемый конек;
• вентиляционный зазор по периметру крыши;
• электровентиляторы;
• аэраторы;
• инерционные турбины.

Выполняя вентиляцию чердачного помещения своими руками, необходимо знать, что воздухообмен может осуществляться в зависимости от вида кровельной системы через разные элементы.

Видео по теме:

Что нужно знать при обустройстве вентиляции ↑

При обустройстве вентиляции холодных и теплых чердаков важно понимать, что это делается не ради свежего воздуха, а ради создания приемлемых условий эксплуатации тех или иных материалов. Поэтому при монтаже следует ставить определенную цель для достижения конкретного результата

В каких случаях образуется конденсат ↑

Слово «конденсат» (от латинского «condensatus») означает переход вещества при определенных условиях из одного состояния в другое, в данном случае из пара – в воду. Это происходит из-за разницы в температуре воздуха внутри и снаружи помещения, и такое образование может произойти даже на неотапливаемых чердаках при отсутствии вентиляции.

Существенным фактором для образования конденсата является влажный воздух, который проникает сквозь перекрытие в чердачное помещение. Как бы там ни было, вред, который роса наносит стропильной системе и металлической кровле, обезвреживается воздушной циркуляцией.

Некоторые рекомендации по организации вентиляции ↑

Свесы подшиты виниловыми софитами

При обустройстве простых систем вентиляции чердака в частном доме следует придерживаться следующих правил:

решетка или крышная труба для циркуляции воздуха могут быть сорваны шквальным ветром, следовательно, важно уделить внимание прочности крепежа;
софиты на свесах закрываются алюминиевой или пластиковой (ПВХ) сеткой – материалами, не подверженными коррозии;
от образования инея (замерзшего конденсата) защищают продухи между стропилами. Позаботьтесь о том, чтобы они не забивались мусором;
при необходимости (временно или постоянно) можно установить вентилятор на расстоянии 8м от приточной системы;
заслонки, установленные на трубе или решетке, позволят регулировать не только интенсивность циркуляции, но и температуру воздуха на чердаке.

Недостатки технического решения

Перед тем как сделать комнату на чердаке в доме, нужно рассчитать, что это мероприятие обычно связано с серьезными финансовыми затратами. Площадь мансардной крыши больше, чем обычной, поэтому для ее обустройства требуется больше кровельного материала и досок для монтажа деревянного каркаса.

Кроме того потребуются дополнительные монтажные работы по обшивке каркаса, монтаж проводки и вентиляции. В процессе обустройства мансардной крыши могут возникнуть следующие трудности:

1. Больший вес конструкции. Из-за работ, связанных с термоизоляцией, и большей площади вес крыши может быть в 1,5-2 раза выше, чем обычной. Из-за этого приходится предусматривать более прочный фундамент и массивный каркас.
2. Высокая стоимость. Из-за большой площади крыши, необходимости термоизоляции, монтажа вентиляции и высокой стоимости мансардных окон, обустройство жилого чердака обычно обходится достаточно дорого.
3. Повышенная сложность монтажа. Обустроить комнату на чердаке своими руками достаточно сложно. Поэтому чаще всего к монтажным работам привлекают наемных работники, чьи услуги достаточно дороги.

Стропильный каркас мансардной крыши

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

https://www.youtube.com/embed/QRHrpsmQkLM

Мансарда: какой бывает вентиляция

Если учитывать, что мансарда – это жилое помещение, которое обустраивается на чердаке дома, то и требования к нему должны предъявляться соответствующие. Во-первых, оно должно быть безопасным. Во-вторых, там необходимо монтировать несколько слоев утеплителя, чтобы можно было пользоваться помещением круглый год.

В-третьих, нужно хорошо продумать подкровельную вентиляцию мансарды для обеспечения комфортного микроклимата и хороших условий для пребывания всех обитателей дома. Спертый и зловонный воздух никак не вписывается в требования, предъявляемые к жилым комнатам.

В домах большой площадью часто на просторах мансардного пространства обустраивают ванную комнату, туалет, спальню

Вентиляционная система для мансарды является обязательным условием, если нет желания переплачивать за ремонт кровли. Причем, требуется проветривание как комнат, полученных в результате ремонта чердака, так и самой кровли, чтобы обеспечить длительный срок службы кровельных материалов.

Вентиляция, применяемая в мансарде, бывает:

• естественная;
• принудительная;
• смешанная.

Первый вариант предполагает использовать естественную тягу, возникающую в результате правильно оборудованных вентиляционных отверстий и каналов. Это самый дешевый вариант из возможных. Для его обустройства потребуется минимальный набор вентиляционных материалов – решетки, аэраторы, софиты, вентиляционные трубы и другие элементы.

Естественный вариант больше всего зависит от погодных условий. В результате вместо отлично работающей системы вентиляции можно получить конденсат и наледь зимой

Принудительная система работает благодаря механическому вмешательству. В ней используются вентиляторы для притока и удаления, дополнительное оборудование для прогревания холодного уличного воздуха.

Это дорогостоящий вариант для вентиляции мансарды, особенно, если приобретать климатическое оборудование с богатым функционалом – датчиками температуры, влажности, функцией увлажнения, ионизации и подогрева воздуха.

При механическом способе вентилирования чердачного пространства основным элементом служит вентилятор

Смешанный тип вентилирования мансарды предполагает, что механическим будет один процесс – приток или удаление воздуха. Чаще всего вытяжную систему делают принудительной, впуская свежий воздух самотеком.
