Приточно вытяжная вентиляция принцип работы

Система кондиционирования

Хотя система кондиционирования воздуха чаще всего связана с вентиляцией в конструктивном плане, она имеет ряд функциональных и технических отличий. В данном разделе мы разберёмся, какие задачи выполняют устройства для охлаждения воздуха и как они различаются.

Что такое кондиционирование воздуха? Это процесс его охлаждения путём прохождения через отсек устройства, содержащий какой-либо хладагент. Классификация систем кондиционирования зависит от способа их обустройства — совместно с проветриванием или с помощью изолированных устройств.

В первом случае разрабатывается и монтируется такая вентиляционная система, которая наряду с циркуляцией воздуха может снижать его температуру. Для этого необходимо подобрать такое оборудование, которое будет снабжено не только фильтрами и вентиляторами, но и встроенными кондиционерами.
Преимущество такого метода: лёгкость монтажа и эксплуатации единой системы из нескольких совмещённых устройств. Недостаток: высокая стоимость приборов с вентиляцией и охлаждением.

Во втором случае кондиционирование воздуха осуществляется независимо от общей системы вентиляции при помощи изолированных устройств. Если охлаждение воздуха нужно обеспечить в рамках небольшой квартиры или офиса, для этого вполне подойдут обычные сплит-системы. Современные модели обладают массой полезных функций и могут самостоятельно поддерживать микроклимат в комнатах.

Если же речь идёт о кондиционировании целого здания, стоит обратить внимание на многоканальные установки. Система центрального кондиционирования состоит из мощного прибора охлаждения, от которого отводятся многочисленные трубы во все комнаты здания

Обычно главный кондиционер обладает большими габаритами, что осложняет поиск места для его размещения и монтажа. Однако эта установка прекрасно справляется с регулировкой температуры по всему зданию. Преимущества: небольшая стоимость и расширенная функциональность. Недостаток: сложности в управлении двумя изолированными системами

Система центрального кондиционирования состоит из мощного прибора охлаждения, от которого отводятся многочисленные трубы во все комнаты здания. Обычно главный кондиционер обладает большими габаритами, что осложняет поиск места для его размещения и монтажа. Однако эта установка прекрасно справляется с регулировкой температуры по всему зданию. Преимущества: небольшая стоимость и расширенная функциональность. Недостаток: сложности в управлении двумя изолированными системами.

Назначение, устройство и возможности

Современные здания, которые предназначены для проживания и нахождения людей, довольно герметичны. Стремясь уменьшить теплопотери, строители редко задумываются о естественном воздушном обмене, который так важен для человека. Этот момент стоит учитывать ещё во время проектировки сооружения. Если здание построено или уже старое, то установка вытяжки в нём также необходима. На сегодняшний день известно большое количество вытяжных систем, но наиболее эффективной считается приточная и вытяжная конструкция. В зависимости от типа здания, некоторые составные системы могут отличаться, но в целом схема одинакова у всех вариантов. Дополнение элементов способно обеспечить лучшую вентиляцию, учитывая особенности сооружения.

Уход за вентиляционными изделиями

Вентиляция является очень важной системой, от которой зависит то, какая атмосфера будет иметься в помещениях, а она при этом влияет на работоспособность и самочувствие людей. Важно не только осуществить грамотный монтаж в соответствии с имеющимися параметрами, но и обеспечивать правильный уход за оборудованием

От этого зависит его долговечность и работоспособность, а также безопасность применения. Уход заключается в периодической чистке, поскольку иначе в вентиляционных шахтах будет скапливаться много пыли и засоров, которые не позволят получать в комнаты чистого воздуха. Также это может быть очень опасным, поскольку малейшая искорка может повлечь за собой возгорание всей системы, а если она является многоканальной, то это приведет к пожару во всем здании.

Поэтому периодическое и правильное обслуживание всей системы считается приоритетной задачей каждого владельца строения

Вся работа может быть реализована самостоятельно, поскольку здесь важно только приобрести стандартный комплект оборудования, которое может быть автоматическим или ручным. Проводить очищение нужно в определенный момент времени, а если в системе имеются фильтры, то их следует либо очищать, либо полностью заменять новыми изделиями

Ремонт оборудования требуется не так часто, если были приобретены качественные установки. Какие-либо проблемы обычно возникают либо после очень долгого срока эксплуатации, либо при некачественном обслуживании, либо при неправильном обращении с основными элементами всей системы в целом. Если же относиться к вентиляции правильно и ответственно, то она прослужит долгое время без проблем.

Какие бывают типы вентиляции

Для того чтобы понять, какое оборудование нужно конкретно тебе, необходимо иметь представление о том, какие варианты вообще существуют. По назначению принято делить все вентиляционные системы на три основных типа.

Приточная вентиляция Главная функция этой вентиляционной системы — это постоянная подача свежего воздуха с улицы в помещения. Причем объем воздуха на одного человека строго определен СНиПом (строительные нормы и правила) и ГОСТом (представляешь, такое тоже согласуется). Согласно этим положениям норма по притоку воздуха в жилых помещениях находится на отметке в 30 кубометров в час. В производственных зданиях эта норма выше, потому что площадь и количество людей в них, естественно, больше.

Так вот, приточная вентиляция должна обрабатывать поступающий извне воздух — очищать, нагревать, увлажнять, осушать. Этим занимается воздухоприемное устройство, контуры обработки воздушных потоков, фильтры, узлы кондиционирования и устройство подачи воздуха в помещение. Такая вентиляция возможна в двух исполнениях — в виде централизованного климатообеспечения и местного обслуживания рабочих зон (как раз для исполнения норм законодательства).

Вытяжная вентиляция

Данная система работает ровно наоборот. Вытяжные вентиляторы и воздухоотсосы выводят отработанный или загрязненный воздух из пределов здания. В жилых домах и офисах вытяжка удаляет излишки тепла, влаги, неприятных запахов. На промышленных объектах ее функцией является очистка воздуха от примесей, взвесей и других загрязнителей, образовавшихся в процессе производства.

Вытяжная вентиляция, как правило, оборудуется непосредственно в месте образования загрязненного воздуха (в цехах, на складах, во входных группах и так далее).

Приточно-вытяжная вентиляция (общеобменная) Этот тип хорош прежде всего своей универсальностью и эффективностью. Он позволяет одновременно устранять загрязнения и подавать свежий воздух, обеспечивая его бесперебойную циркуляцию во всех необходимых помещениях. Также общеобменная вентиляция дает возможность осуществлять поградусный контроль за температурой внутри, а за счет использования тепловой энергии вытяжного воздуха для нагрева входящего снижает расходы на энергообеспечение.

Противопожарная вентиляция

Она включает в себя целую систему различного оборудования, которая при возникновении пожара препятствует задымлению здания и спасает жизни людей, создавая условия для безопасной эвакуации на начальном этапе возгорания. Чаще всего она устанавливается в сооружениях общественного назначения.

Основным элементом системы дымоудаления стоит считать специальные термостойкие вентиляторы. Они выкачивают дым и продукты горения из зоны возгорания и способны обеспечивать эффективную работу даже при самых высоких температурах

Среди важного инвентаря противопожарной вентиляции выделяют (огнезадерживающие), клапаны и люки дымоудаления

А для автоматического или дистанционного управления вентиляцией на противопожарные и противодымные клапаны устанавливаются (часто Belimo или аналог — Dastech).

Монтирование вентиляционного оборудования

Монтаж и установка вентиляционного оборудования осуществляются после выполнения всех отделочных работ, кроме чистовой отделки. Этот этап подразумевает крепеж механизмов, набор которых бывает разным, но алгоритм действий одинаков для всех.

Элементы необходимо установить в следующем порядке, начиная от входа воздуха во внутрь вентиляционного канала.

Система очистительных фильтров.
Калорифер, который в холодные периоды подогревает воздух. В более дорогих моделях он снабжен дистанционным управлением.
Вентилятор.
Рекуператор.
Система кондиционирования для охлаждения воздушного потока в жаркий период времени. Как правило, этот блок должен стоять последним перед выходным отверстием.

Если бытовой вентиляционный канал проходит через неотапливаемую крышу, то трубы необходимо теплоизолировать. Если вентиляция подразумевает не только приточную схему, но и принудительный отток воздуха, то следующий этап – монтаж вытяжного вентилятора. В заключение осуществляют прокладку электросетей, подведение электричества к механизмам и их заземление. Если вентиляционный комплекс состоит из нескольких секций, то необходимо собирать каждую сеть отдельно и проводить предпусковые испытания каждого блока.

Приточная

Схемы монтажа могут изменяться, что обусловлено комплектацией вентиляционного комплекса.

Стандартный вариант установки подразумевает несколько этапов.

Выбор и наметка мест для вентиляционных отверстий.
Бурение намеченных входов и выходов с небольшим уклоном в сторону улицы, чтобы обеспечить стекание конденсата. Диаметр не должен быть меньше 12-13 см.
Труба воздуховода отрезается с учетом необходимых размеров.
Установка вентиляционного канала и выходных клапанов.
Устранение щелей между трубой и стенами с помощью монтажной пены.
Крепеж всей установки к стене или потолку.
Установка фильтра в приточный воздуховод.
Крепление калорифера и его подключение.
Монтаж защитных решеток на выходные отверстия.
Подведение электропитания.

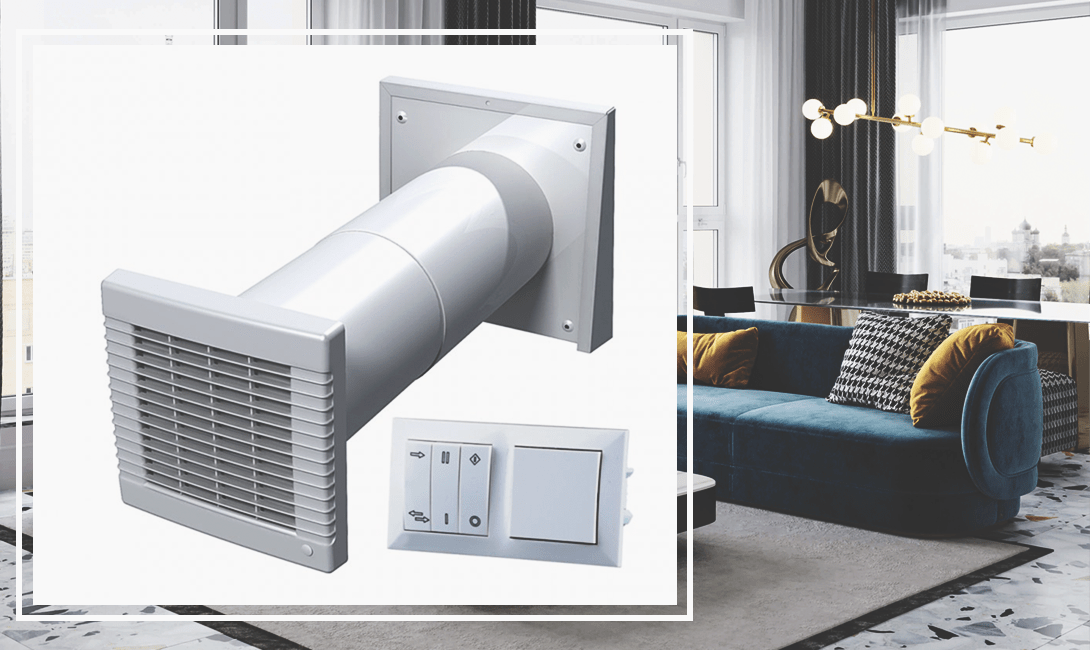

Наиболее простой вариант приточной вентиляции – стеновой клапан. Он представляет собой пластиковую трубу, внутри которой последовательно располагаются внешний воздушный распределитель, фильтр, шумо- и термоизоляция, регулятор, распределитель внутренний. Установку подобного устройства эффективнее проводить между подоконником и радиатором. Для этого в стене штробят канал сечением 5-6 см, в который вставляется тело клапана – труба. Затем снаружи крепится внешний распределитель, а изнутри внутренний.

Вытяжка своими руками

Иногда естественной вентиляции не хватает, тогда специалисты предлагают установить дополнительную вытяжную систему, чтобы усилить отток использованного воздуха. Как правило, их устанавливают на кухне над плитой и в ванной комнате. Следует понимать, что все приборы в принудительной схеме работают от электричества. Однако обычный маломощный вентилятор можно запитать даже от регулятора лампочки в санузле.

Естественная вентиляция в квартире ориентирована на выход воздуха в единую шахту. Для того чтобы потоки из ванны и туалета не перекрывали друг друга, вентиляторы снабжают обратным клапаном. В результате воздух проникает сквозь него, но обратно выйти уже не может. Небольшие модели крепятся с помощью обычных шурупов, дюбелей или с помощью крепежных элементов, приложенных к модели производителем. Если нет навыков монтажа подобных изделий, то рекомендуется следовать инструкции, которая присутствует в комплектации любого изделия.

Что такое приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция — это система, которая обеспечивает приток чистого и свежего воздуха в помещение, а так же удаляет вредный отработанный воздух из него. Обе этих функции выполняются одновременно. Как правило, подобную вентиляцию устанавливают в загородных домах и коммерческих помещениях площадью свыше 100 кв.м.

Использовать приточно-вытяжную систему вентиляции с рекуперацией в загородных домах очень выгодно, так как резко, практически до 90% (!), снижаются расходы на отопление дома. Ведь благодаря встроенной системе теплообмена (рекуперации тепла) отпадает необходимость в подогреве входящего потока воздуха, вследствие чего значительно экономятся энергозатраты, идущие на обогрев дома, а с ними и ваши деньги.

Приточно-вытяжные установки применяются в жилых помещениях, на промышленных, общественных и административных объектах.

Кроме приточно-вытяжных установок, есть также и приточные установки – приточки. Они отличаются от приточно-вытяжных установок лишь тем, что функционируют исключительно на забор, обработку и подачу воздуха в помещение. Удаление воздуха осуществляется с помощью независимой системы вентиляции.

Приточная или приточно-вытяжная вентиляция

У владельцев помещений может возникнуть вопрос: «Приточная или приточно-вытяжная вентиляция – что выбрать? И в чем между ними разница?». Всё очень просто. К приточным установкам относятся: аэрогивер, бризер, проветриватель, калапан. Их назначение – подавать свежий воздух с улицы в помещение.

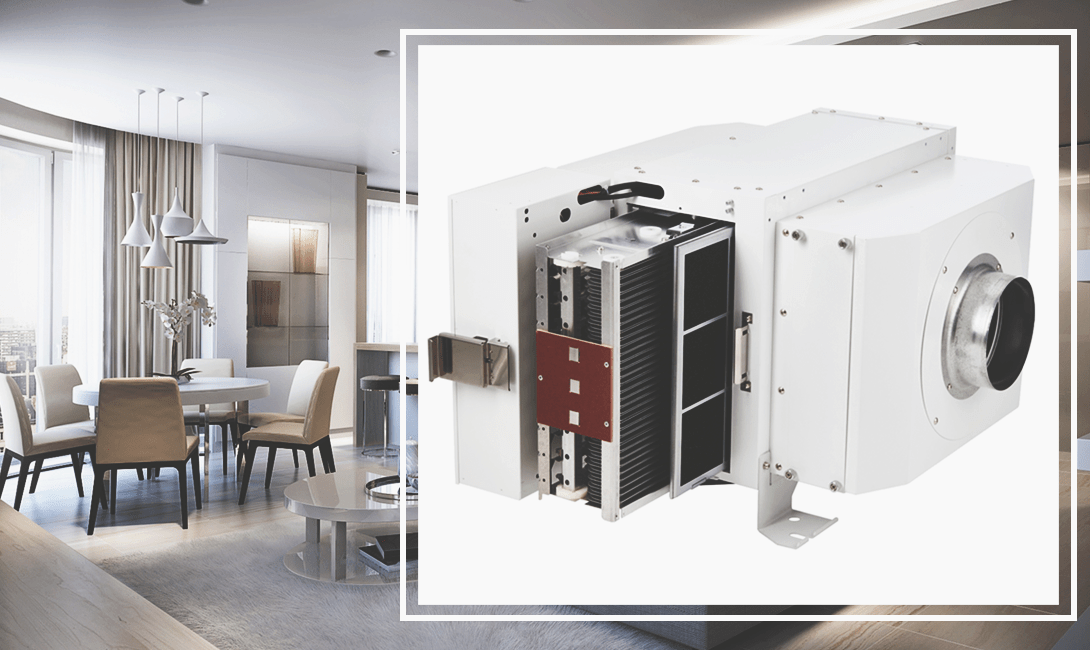

Приточно-вытяжная система (рекуператор) не только подает воздух с улицы внутрь помещения. Он также обеспечивает вытяжку застоявшегося воздуха из помещения. При выходе отработанный воздух проходит через теплообменник. При этом он отдает тепло входящему воздуху. Потоки воздуха не соприкасаются друг с другом и не смешиваются. Они только обмениваются теплом через стенки теплообменника. Такая система позволяет экономить на подогреве воздуха в зимнее время.

Какую же систему выбрать: приточную или приточно-вытяжную? Ответ зависит от типа и расположения помещения.

Квартира в районе с плохой экологией. Если вы задумались над тем, какую вентиляцию выбрать для квартиры в районе, где качество воздуха низкое, то лучше покупать приборы с приточной вентиляцией. Они оснащены фильтрами тонкой очистки. Через них не проходят даже мельчайшие частицы загрязнений.

В приточно-вытяжных системах установлены фильтры грубой очистки. Они не смогут качественно очистить воздух, насыщенный пылью, выхлопными газами или вредными выбросами промзон.

Офисы в городе. В офисах пребывает большое количество сотрудников и клиентов

Важно обеспечить здоровый микроклимат для них. Как правило, офисы размещены в городах с загрязненным воздухом

Для его очистки лучше подойдут приточные системы с тщательной фильтрацией.

Загородный дом. В ответ на вопрос: какую вентиляцию выбрать для частного дома за городом, специалисты рекомендуют устанавливать рекуператоры. Воздух за чертой города чище, автомобильное движение не интенсивное, по близости нет промышленных объектов. Глубокая очистка потоков воздуха не понадобиться. Поэтому вентиляция в загородный дом должна быть приточно-вытяжной. К тому же, рекуператоры позволяют экономить электроэнергию.

Приточные вентиляционные установки: основные узлы и принцип работы

Приточные вентиляционные установки служат для постоянного притока свежего воздуха в помещении, при этом выполняется его предварительная фильтрация, нагрев, охлаждение и в некоторых моделях осушение/увлажнение. Практически все модели имеют свойство регулировать заданную температуру приточного воздуха путем нагрева или охлаждения (при наличии блока охлаждения).

Чтобы понять принцип работы приточных вентиляционных установок, сначала стоит ознакомиться с их основными элементами.

Вентилятор

Основной элемент системы, который обеспечивает поступление свежего воздуха, благодаря создаваемому принудительному давлению.

Фильтр

Устанавливается на входе приточного устройства и нужен для очищения приточных воздушных масс от посторонних запахов, защиты от мелких насекомых, пыли и других загрязнений механического плана. В зависимости от установленного комплекта фильтров (грубой/тонкой/ультратонкой очистки), зависит уровень и качество фильтруемого воздуха.

Воздушный клапан

Необходим для контроля над воздушными потоками поступающего воздуха и его перекрытия в случае выключения вентиляционной системы.

Калорифер (нагреватель)

Служит для нагрева приточного воздуха до требуемой температуры. Калориферы могут быть водяными или электрическими. Первые подключаются к системе теплоснабжения (технической воды или отопления) здания, а вторые работают от электрической сети.

Шумоглушитель

Предназначен максимально снижать уровень шума, который возникает во время движения воздуха по воздуховодам и от вибраций вентилятора.

Таким образом, принцип работы приточных установок состоит в подаче свежего, предварительно очищенного от пыли воздуха, нагретого/охлажденного до нужной температуры, путем его принудительного нагнетания посредством вентилятора.

Нормы по вентиляции жилых помещений

Для воздухообмена в квартирах имеются определённые требования, регламентированные СП 54. 13330 в редакции 2011 года. Здесь прописано, что минимальная циркуляция воздуха в многоквартирных домах должна быть не ниже, чем 3 м3 на квадратный метр площади.

К вытяжке предъявляются несколько иные требования. В частности:

Кухонные помещения, оборудованные электрическими плитами – 60 м3/час.
Кухонные помещения, оборудованные газовыми плитами – 90 м3/час.
Совмещённые санузлы – 50 м3/час.
Отдельные ванна, туалет, душевая комната – 25 м3/час.
Хозяйственные помещения: гардеробные, кладовые – 25 м3/час.

Помимо этого, имеются и определённые требования к температурам внутри жилых помещений. Оптимальным считается температурный режим 20-22оС и 22-25оC для холодного и тёплого времени года соответственно.

Какие средства использовать?

Чтобы выполнить локальную чистку воздухопроводов, вентиляторов и решеток у себя дома, можно взять любое средство, применяемое для мытья посуды. Удалять налет из жира лучше специальным составом густой консистенции, предназначенным для прочищения фильтров и деталей кухонных вытяжек. Скорее всего, проведение процедуры потребует разборки вентканала. После просушки поверхности можно протереть раствором перекиси водорода с целью дезинфекции.

Без специального оборудования и химикатов произвести обслуживание разветвленной сети воздуховодов не удастся. К тому же в частных домах они обычно хорошо запрятаны под обшивкой потолка или под полом. Так что в любом случае для выполнения очистки придется нанимать специализированную фирму, а у нее имеются все необходимые ингредиенты для внутренней промывки труб. Что же касается дезинфекции вентиляции, то для этой цели используются составы типа «Биолаг-Д», «Фрисепт» или такое универсальное моющее и обеззараживающее средство, как «Акваминол».
