Принцип работы и изготовление вентиляционных дефлекторов

Для чего нужен турбодефлектор

Первое, что приходит на ум при поверхностном знакомстве с прибором, это вопрос, зачем потребовалось делать столь сложную конструкцию насадки на дымовую трубу. Ведь при правильном планировании дымохода или вентиляции ее производительности должно хватать с избытком.

Турбодефлектор – это устройство, способное увеличить тягу в трубе без использования любых дополнительных источников энергии. В необычной конструкции насадки нет электродвигателя, как в привычных приточно-вытяжных схемах вентиляции.

Понятно, что механический турбодефлектор уступает в производительности по воздуху системам на основе электровентиляторов, но чаще насадки на трубу и не рассчитаны на соперничество с мощными электродвигателями.

Насадка используется для вентиляционных каналов или дымоходов:

• В зданиях технического назначения с высоким уровнем загазованности или повышенной влажности. Можно установить вентиляционную трубу с турбодефлектором, и это поможет избавиться от подвальной сырости;
• В комнатах и жилых помещениях, простаивающих большую часть времени в закрытом виде, без постоянно действующего отопления. Обычно это снижает эффективность работы стационарной приточно-вытяжной вентиляции, поэтому для таких построек традиционно ставят невысокие вытяжные оцинкованные каналы с насадкой;
• Зданий иди частных домов, зажатых соседскими постройками, с высоким рельефом местности или насаждениями деревьев, меняющих профиль и направление ветровых потоков над крышей.

Насадка турбодефлектора для трубы оказалась очень кстати для дачи или загородного домика, в которых нет электроэнергии, помещение протапливается раз в неделю при очередном посещении на выходных.

К сведению! Характеристики турбодефлектора подобраны таким образом, чтобы создавать дополнительную тягу к имеющемуся разрежению в основной трубе дымохода, не более того. Заменить стандартный вентканал с трубой это устройство не сможет.

Дефлекторы систем вентиляции

Устройство и принцип действия

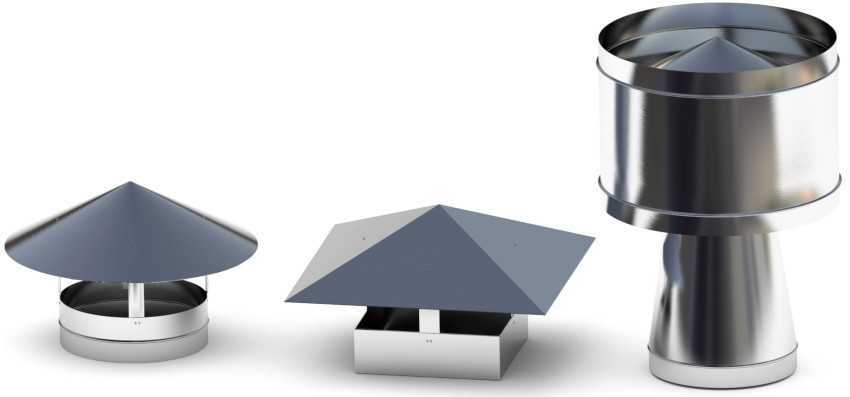

На фото – одна из наиболее распространенных разновидностей дефлекторов.

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

На схеме показаны потоки ветра (рис. а) и потоки воздуха на выходе из канала (рис. б), а также зоны повышенного и пониженного давления (отмечены символами «+» и «-«).

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

1. Диффузор. Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
2. Зонт или колпак. Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
3. Внешний цилиндр или корпус. Рассекает поток ветра, создавая внутри область пониженного давления.

Чертеж вентиляционного дефлектора, где: 1 – оголовок трубы; 2 – диффузор; 3 – корпус; 4 – лапки (стойки) зонта; 5 – зонт (колпак).

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

1. Диффузор. Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае оголовок трубы будет «нижним стаканом»;
2. Зонт или колпак. Выполняет защитную функцию, как и в предыдущем примере;
3. Обратный конус. Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Устройство конструкции Григоровича.

Разновидности

Современный строительный рынок предлагает множество различных моделей и конструкций.

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

• Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
• Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
• Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;
• Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
• Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;
• Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Н-образный вариант конструкции.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Таблица размеров изделий для разных диаметров оголовка воздуховода.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

Пластиковое изделие можно подобрать по цвету кровли.

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Статодинамический дефлектор и его особенности

Французские разработчики подготовили статодинамический дефлектор Астато, который помогает обеспечивать хорошую потоковую тягу в системе, где вентиляция происходит естественным путем. Монтаж прибора может проводиться на любой высоте, для построек, возведенных недавно и для очень старых. После включения электромоторчика аэродинамика канала остается прежней. Степень разрежения воздуха выражается показателями давления и напора вентилятора.

Для монтажа устройства можно применить ниппельное соединение – это удобный вариант, если канал вентиляции имеет круглое сечение. При работе с целой группой, состоящей из воздуховодов прямоугольной формы, устанавливается адаптер. Управление такой конструкцией можно выполнять как вручную, так и с использованием реле времени и прибора для измерения давления.

Дефлектор разработан в виде шести различных вариантов. Различаются они между собой диаметром – он может быть в диапазоне 16-50 см. Стоимость приборов зависит от размера.

Особенности ротационных и статических дефлекторов

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.

Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.

Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.

Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.

Виды устройств

Современные приборы для улучшения вентиляции, имеющиеся в продаже, значительно отличаются функциональностью, а такие имеют разные особенности конструкции. Среди них можно как отдельный вариант описать ротационный дефлектор. Эта разновидность включает несложные модели, которые хорошо подходят для применения на дымоходе и вентиляционных трубах. У многих конструкция может быть собрана самостоятельно.

Основой такого устройства может выступать пластик и медь, оцинкованная или нержавеющая сталь, алюминий. По конструкции дефлекторы можно подразделить следующим образом:

•  Дефлекторы цаги.
•  Открытые варианты тарельчатого типа.
•  Звездообразные виды.
•  Приборы, работа которых производится по принципу Григоровича.
•  Конструкции Н-образного типа.

Наиболее популярным считается устройство, названное по имени Григоровича, благодаря его предельной простоте.

По классу дефлекторы бывают ротационными или статичными. Последние являются неподвижными. Ротационные устройства способны вращаться.

Виды дефлекторов

Вид устройства	Характеристики
Дефлектор ЦАГИ	Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый
Круглый Волпер	Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях
Дефлектор Григоровича	Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду
Тарельчатый Astato	Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали
Н-образный	Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства
Дефлектор-флюгер	Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали
Вращающийся дефлектор	Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Дефлекторы

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Размеры дефлекторов

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями

Работа дефлектора

Понять, что такое дефлектор в вентиляции, поможет описание его работы. Функциональность устройства простая, основана на отражении воздушного потока от диффузионной плоскости. При столкновении воздушной массы с нею происходит дробление воздушного столба. Возникает зона разрежения, эффективность тяги увеличивается. Дефлектор для вентиляции – это не только «палочка-выручалочка» в условиях недостаточной для воздухообмена тяги. Он является обязательным элементом вентиляции в любом случае. Основное свойство – повышение реальной эффективности вентиляции. Этот показатель может достигать порядка 20%. Стандартная нумерация дефлекторов (дм) от 3 до 10 содержит информацию, для какого наружного диаметра вентиляционной шахты они предназначены. Оптимальной считается высота установки выше конька дома на 1,5-2,0 м.

Скатный дефлектор

Принцип работы дефлектора вытяжной вентиляции заключается в создании зоны пониженного давления для повышения тяги. Чем интенсивнее движется воздух в потоке с меняющимся сечением, тем больше возникает перепад давления и эффект разряжения воздуха. Сила ветра, воздействующего на трубу, создает поблизости оголовка относительное разряжение.

Воздушный поток встречает на пути преграду в виде наружной поверхности дефлектора, обтекает ее. Воздух в вентсистему проникает через специальные щели верхнего цилиндра. Создается разрежение воздуха. Это ориентирует движение воздушного столба вверх, увеличивая тягу. Дефлектор вентиляции работает с оптимальной эффективностью на вентиляционной магистрали с продолжительными горизонтальными пролетами и с изгибами.

При его отсутствии на вентиляционной трубе возрастает вероятность уменьшения внутреннего сечения отвода из-за оседающего и скапливающегося на стенках жира и прилипающей к ним пыли, мусора.

Советы по изготовлению дефлекторов разного типа

Чтобы устройство, направленное на улучшение производительности вентиляционной системы, адекватно справлялось с возложенными на него задачами, стоит прислушаться к некоторым советам от опытных мастеров. Выбирать ротационные модели для установки в районах со снежными и холодными зимами не лучший вариант. Высока вероятность обледенения и заваливания снегом прибора, чтобы сведёт на нет всю его функциональность.

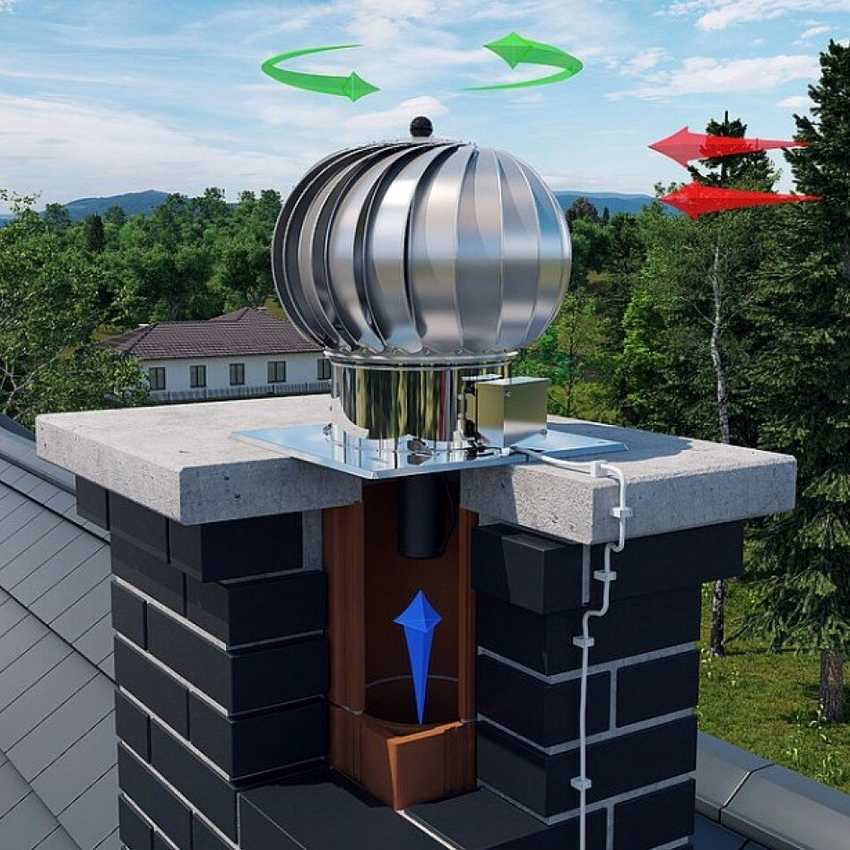

На картинке показан турбодефлектор.

При подготовке чертежа той или иной модели для деталей нужно брать запас по 1 см с каждого края. Это позволит произвести качественное и надёжное соединение.

Ротационную турбину при достаточном уровне мастерства тоже можно попробовать сделать самостоятельно. Однако потребуется тщательно подготовить чертежи и вырезать множество одинаковых по форме лепестков, которые совместно будут обеспечивать вращение всей установки.

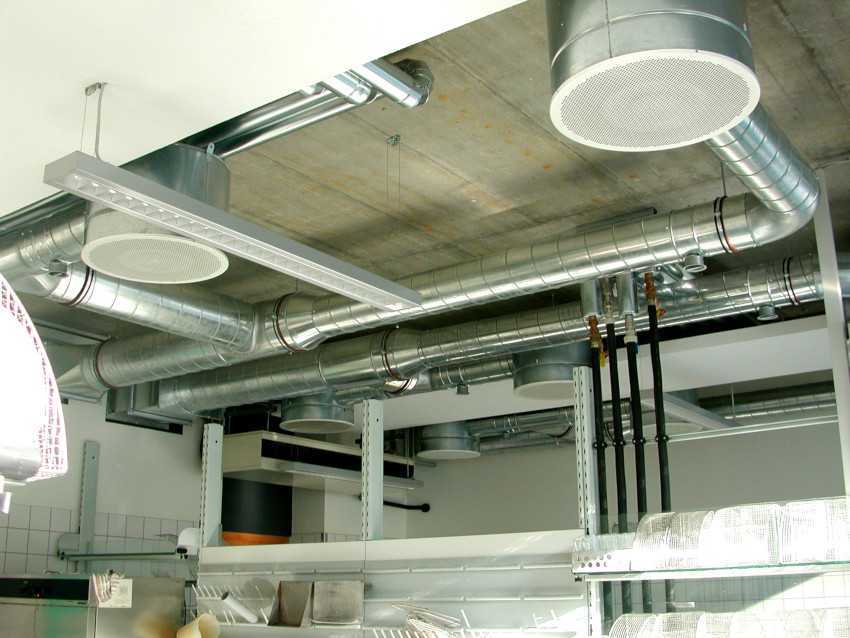

Что такое вентиляционный диффузор

Чтобы лучше понимать, как работают дефлекторы вентиляционных систем, нужно знать, из чего состоит конструкция и как выглядит схема устройства. Итак, главными составляющими насадки для вентиляции являются:

1. Диффузор. Представляет собой основание в виде конуса с усеченным дном. На верхнюю часть вентиляционного канала, выходящего на крышу, наживляется нижний фрагмент цилиндрической колбы, благодаря чему и образуется замедление потока воздуха и повышение давления.
2. Зонт. Деталь, предупреждающая проникновение мусора в вентканал. Выглядит как защитный колпак, закрепленный в верхней части диффузора.
3. Корпус. Деталь дефлектора, находящаяся на виду. Представлена обечайкой или кольцами, которые соединены с диффузором при помощи двух или трех кронштейнов. Именно из-за того, что элементы корпуса рассекают поток воздуха, внутри цилиндрической колбы образуется пониженное давление.

Для того чтобы осадки не могли проникнуть внутрь системы, диаметр диффузора должен превышать размер входного отверстия. Корпус устанавливается таким образом, чтобы воздух создавал так называемый подсос через выемки рядом расположенных колец. В этом случае получится ускорить отвод воздушных масс из системы вентиляции.

Чтобы исключить попадание осадков внутрь системы устанавливается защитный зонт.На заметку! Дефлектор вентиляции сконструирован таким образом, что воздушные потоки, которые поднимаются снизу вверх, отражаются от крыши, а потом вновь начинают опускаться. Чаще всего подобное происходит, когда ветер дует снизу. Если такая проблема присутствует, лучше устанавливать двухконусную конструкцию, где элементы соединены одним основанием.

Нужно также понимать, что если на улице боковой ветер, то воздушный поток станет выходить через нижнюю и верхнюю части. При вертикальном направлении ветра будет присутствовать только отток воздуха снизу.

Если говорить кратко, то принцип работы установленного на вытяжку дефлектора выглядит таким образом:

• потоки ветра улавливаются устройством;
• воздушный поток попадает на диффузор, разветвляется и приводит к тому, что снижается давление в верхней части канала;
• отработанный воздух из помещения устремляется наверх – туда, где образовалась разряженная пустота, и выводится на улицу.

Если правильно выбрать размер дефлектора и грамотно выполнить установку конструкции на верхнюю часть вытяжного канала, разница давлений получится оптимальной, в результате чего нормализуется интенсивность воздухообмена.


Благодаря диффузору образуется замедление потока воздуха и повышение давления.

Разработка чертежа и самостоятельное изготовление дефлектора

Если вы не боитесь физической работы и знакомы с основами проектирования – сделать дефлектор самостоятельно не составит труда. Начинайте работы с чертежа

На этом этапе важно знать высоту вентиляционной трубы и отталкиваться от нее. Все необходимые размеры можно найти в таблице

Внутренний диаметр, мм	120	140	200	400	500
Высота устройства, мм	144	168	240	480	600
Ширина диффузора, мм	240	280	400	800	1000

Закончив расчеты и проверьте их правильность. Для этого возьмите лист плотного картона, вырежьте все детали и попробуйте собрать макет турбодефлектора для вентиляции. Если все получилось, то можно приступать к основной работе.

1. Используя в качестве лекала вырезанные из картона элементы перенесите размеры на лист жести.
2. Ножницами по металлу вырежьте детали будущего дефлектора.
3. Пассатижами подогните края заготовок и простучите их киянкой.
4. Соберите конус – это будет корпус диффузора, скрепите края заклепками.
5. Сделайте отверстия по краям под болты, соедините ими конус и цилиндр.
6. Соберите нижний цилиндр и скрепите с уже готовыми элементами.
7. Прикрепите соединительные планки к готовому дефлектору и с их помощью закрепите устройство на вентиляционной трубе.

Если ваша вентиляционная система имеет множество поворотов, то лучше не рисковать и купить готовый вытяжной дефлектор. В этом случае вы можете быть уверены в отличном КПД и не бояться за возможные нарушения в работе.

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

Закрепленный дефлектор – фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1.
На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2.
Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3.
Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Шаг 4.
Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.

Видео – Изготовление дефлектора своими руками

Дымоход — это один из важнейших составляющих печей и каминов

Также очень важной деталью является колпак на дымоход, который обеспечивает правильный и стабильный отвод продуктов сгорания

Установить колпак для дымоходов вполне можно и своими руками, но сначала нужно узнать характеристики этих устройств, их основные функции и принцип работы. Также выясним, какие причины способствуют задымлению, то есть, возникновению обратной тяги в трубе.
Колпак на трубу дымохода (его еще называют зонт на дымоход, козырек, дымник, дефлектор, флюгарка) — это старинный архитектурный элемент, который в наше время несет отпечаток древности и утонченного вкуса. Некоторые современные дымники являются настоящим произведением искусства, которое делает дымоход оригинальным, а крышу завершенной.

Предназначение

Устанавливают зонт на дымоход с целью усиления тяги посредством отклонения воздушных потоков. Дефлекторы правильной конструкции препятствуют попаданию в дымоход атмосферных явлений — снега, косых дождей (см. ).

Также козырек для дымохода препятствует попаданию во внутрь мусора и птиц. Для этого устанавливается сетка, которая при этом беспрепятственно позволяет выпускать дым наружу.

Основные функции

Таким образом, козырек для дымохода выполняет следующие функции:

• усиление тяги;
• увеличение КПД трубы дымохода (до 20%);
• защита от попадания снега, дождя, мусора;
• препятствие для разрушения кирпичной кладки дымохода.

Конструкция колпака дымоходной трубы

• крышка или зонт;
• капельник или отвод для воды.

Крышка или зонт предназначены для защиты о попадания в дымоход атмосферных явлений. Капельник или отвод для воды предназначены для отвода стекающей влаги от верхней части трубы, тем самым уменьшая образование наледи в зимний период.

Материалы, используемые для изготовления флюгарки

Планируя сделать колпак для дымохода своими руками, следует использовать материалы, которые отличаются термостойкостью и устойчивостью к коррозии. Указанные характеристики имеют такие материалы, как:

• оцинкованное железо;
• нержавеющая сталь;
• медь.

Важно помнить, что колпаки для дымоходов расположены в труднодоступных местах. Исходя их этого, необходимо выбирать колпак, который выполнен из качественного материала, и стоек, по своим характеристикам, к различным атмосферным явлениям. Одним из самых стойких считается колпак на трубу дымохода, выполненный из меди

Одним из самых стойких считается колпак на трубу дымохода, выполненный из меди.

Виды дефлекторов

По конструкции различают следующие виды:

1. модель ЦАГИ, в которой широкая сторона диффузора (усеченного конуса) направлена вверх, а крышка – в форме конуса;
2. модель Григоровича, в которой расширение конуса направлено вниз и под колпаком предусмотрен обратный конус для создания дополнительного потока воздуха и защиты от накапливания воздуха под колпаком;
3. открытая конструкция тарельчатого типа (ASTATO) на электродвигателе, который работает только при недостаточной силе ветра;
4. статический с вентилятором – частично вращающаяся модель, относительно новый вид, оснащенный малошумными вентиляторами;
5. ротационный дефлектор с вращающейся частью и лопастями – довольно сложное, но эффективное устройство с шарообразной крышкой. С его помощью можно повысить КПД вентиляции до 50%;
6. флюгеры, поворачивающиеся таким образом, что ветер попадает в предусмотренные в модели отверстия и лопасти;
7. Н-образные конструкции с двумя дефлекторами сразу.

Преимущества и недостатки стандартной конструкции

Если говорить о сильных сторонах использования дефлектора, то сразу можно отметить отличные защитные функции, которые помогают избежать попадания каких-либо атмосферных осадков. Кроме того, защищает дефлектор и от разного рода загрязнений. Это достигается за счёт его зонтообразной конструкции. Также достоинством можно считать и эффективное выполнение своих прямых задач, если правильно выполняется принцип действия вентиляционного дефлектора.

Что касается недостатков, то к их числу можно отнести то, что может возникать ситуация отражения воздушных масс от конуса, что ведёт к некоторому снижению эффективности работы вентиляционного дефлектора. С целью предотвращения таких ситуаций могут использоваться приспособления, которые включают в себя два конуса, соединённых между собой основаниями. Что касается дополнительного конуса, располагаемого снизу, то его основная задача состоит в выводе дыма наружу.

Из чего состоит дефлектор и какие задачи выполняет

На эффективную работу вентиляционной системы в первую очередь оказывает влияние сила ветра, его направление, а также температура воздуха. Например, летом на улице очень жарко, а из-за того, что воздух нагревается, снижается тяга и, соответственно, сокращается циркуляция воздуха. Чтобы снизить влияние подобных негативных воздействий, устанавливаются такие приборы, как дефлекторы. Использование конструкций считается обязательным при организации дымохода, потому что дефлектор – это в первую очередь прибор, нормализующий работу вентиляционной системы.

Купол, шар или другая конструкция, которая установлена на крыше и является дефлектором.На заметку! Чтобы понять, что такое дефлектор, следует обратиться к изображениям выходов вентиляционных труб. Именно купол, шар или любая другая конструкция, расположенная на крыше, – это и есть дефлектор. Главная задача прибора – обеспечение нормальной вентиляции разного рода помещений путем использования ветровых нагрузок.

По большому счету дефлектор представляет собой довольно простое устройство, которое раньше использовалось только при оборудовании дымоходов, а сейчас является венцом системы вентиляции. При этом не следует думать, что единственная роль прибора – защитная.


Колпак на дымоход: как выбрать дымник на трубу дымохода (прочитать подробнее)

По сути, дефлекторы – это аэродинамические устройства, снижающие негативное воздействие погодных факторов на работу вентиляции. Функционирование происходит по принципу эффекта Бернулли. Главная задача дефлекторов для вентиляции – обеспечение лучшей тяги внутри системы путем регулирования воздушного потока.

Именно поэтому приборы устанавливаются в самой верхней точке трубы. Увидеть приспособления можно на большинстве гаражей, которые увенчаны трубами, выходящими из подвалов или цокольных этажей. Помимо этого, дефлекторы располагаются практически повсеместно на крышах домов.

Основная задача дефлекторов – это обеспечение лучшей тяги внутри системы вентиляции.

Устройство дефлекторов

В настоящее время на рынке представлены самые разнообразные типы вентиляционных дефлекторов. Отличаются они как по своей конструкции, так и по функциональности. Если говорить о самой распространённой разновидности, то она представлена в виде модели Григоровича. Следует отметить, что использование дефлекторов такого типа актуально не только на вентиляционных, но и на дымоходных трубах. Любой желающий может соорудить дефлектор ветиляционный своими руками, если использовать данную конструкцию. Что касается других разновидностей, то их чертежи значительно сложнее и изощрённее.

Конфигурацию дефлектора составляют следующие составляющие элементы: верхний и нижний цилиндры, конус и кронштейны в количестве двух штук, служащие для крепежа данного приспособления. Для изготовления дефлектора могут использоваться самые разнообразные материалы. Лучшим вариантом, при этом, будет жесть или оцинковка. Также отлично подойдёт с этой целью и специализированная котельная сталь.

Непосредственно процесс производства данной конструкции, следует начать с чертежа и произведения точных расчётов деталей изделия. С целью грамотных расчётов технических характеристик и параметров вентиляционного дефлектора следует заняться измерениями диаметра дымоходной или вентиляционной трубы, в которую будет помещён дефлектор. Так, к примеру, если данное значение равно двенадцати сантиметрам, то будет актуально применение вентиляционных дефлекторов длиной в четырнадцать с половиной сантиметров.
