Электронные гигрометры: как работают и как выбрать?

Принцип работы

Электронный гигрометр

Чтобы измерить влажность, опускают гигрометр для инкубатора внутрь контейнера через специальное отверстие. Его фиксируют на 5-10 минут в подвешенном состоянии.

Спустя указанное время на дисплее влагомера должны появиться показатели влажности. В случае открытия крышки инкубатора для опускания прибора, нужно подождать примерно час, чтобы получить точные данные.

Для продолжительной и продуктивной работы устройства, его оберегают от падений и ударов, не дергают за провод, к которому присоединен датчик.

Не рекомендуется ставить инкубатор в слишком освещенном месте или в зоне повышенных сквозняков, иначе будущий выводок может быть слабым.

Чтобы прибор нормально функционировал, нужно соблюдать температурный режим (от -40 до +70 градусов). Также следует уменьшить вероятность попадания на прибор пыли, грязи и различных жидкостей.

Датчик влажности для инкубатора работает по определенному алгоритму:

  • Если внутри контейнера изменился уровень влажности, который был задан птицеводом, оборудование срабатывает и сигнализирует о возможных проблемах.
  • После этого фермер должен изучить показатель влажности, добавить или убрать количество воды в инкубаторе.
  • Через несколько часов необходимо снова проверить показания датчика. Следить за ним нужно постоянно, чтобы в камере был стабильный уровень влажности.

Как самому сделать датчик влажности

С помощью схемы, основанной на одном транзисторе можно сделать простой датчик влажности. Пластина с датчиком, которого будет предупреждать о повышении уровня влажности. Ее делают с обрезка фантированого стеклотекстолита. Площадь делят на два сектора и хорошо лужируем.

Суть роботы: влажность попадает на контактирование клингера, они образуют отпор и обнаруживают прибор усиливающий электроколебание. И через прибор бегут электрически заряженные частицы.

Для роботы, подойдет светодиодный клигер и пьезоизлучатель с парадигмой, обмотку реле. Ее контакты будут служить зачинателем или размыкателем электрики.

Реагирует чувствительность прибора построечный резистор, реагирующий на любой уровень проходящего тока.

Классификация приборов для измерения относительной влажности воздуха (гигрометров)

Состояние здоровья человека зависит от большого количества факторов. Немаловажная роль в этом отведена чистоте и увлажненности воздуха. Если влаги в помещении будет недостаточно, слизистые дыхательный путей будут пересыхать, в результате чего у человека могут развиться заболевания, связанные с жизнедеятельностью вредных бактерий.

Гигрометр с электронным таблом

Самые простые гигрометры предполагают использование таблицы относительной влажности воздуха, по температуре, указанной в ней, можно составить представление о состоянии микроклимата на текущий момент. В более совершенных моделях имеется набор микросхем, которые самостоятельно производят вычисления и выводят результат на экран в электронном виде.

Кроме конструкций традиционного типа, предложение современного рынка позволяет купить измерители влажности с дополнительным функционалом. Такие устройства выводят на экран и другие данные:

  • температуру воздуха в комнате;
  • текущее время и дату;
  • уровень атмосферного давления.

Наиболее используемые виды приборов для измерения влажности воздуха

Особенности волосяного комнатного измерителя влажности воздуха

Данный тип устройства применяется для определения показателя влажности в рамках 30-80%. Конструкция прибора состоит из нескольких элементов:

  • металлический каркас в виде рамы;
  • измерительная шкала (шаг каждого деления соответствует 1% влажности);
  • человеческий волос (обезжиренный);
  • регулируемая с помощью винта стрелка;
  • шкив, предназначенный для того, чтобы можно было перекинуть свободный конец волоса с закрепленным грузиком.

Современные приборы для измерения влажности воздуха могут так же показывать дату

Волосяной гигрометр – разновидность измерительного прибора, предназначенного для определения влажности воздуха, принцип действия которого основан на гигроскопичности человеческого волоса, другими словами, способности удлиняться или укорачиваться под влиянием влаги. Когда влажность в помещении снижается или увеличивается, натяжение волоса ослабляется или наоборот, возрастает. В результате этого шкив поворачивается и приводит в движение стрелку, указывающую на шкалу. За счет этого можно определить точный показатель влажности окружающей среды.

Гигрометр волосяного типа обладает значительным преимуществом перед другими устройствами. На его показания не может повлиять температура воздуха, как это бывает с электролитическими моделями. Для его работы не требуется электричество, гигрометр функционирует за счет механических процессов.

Статья по теме:

Каким прибором измеряется влажность воздуха в ее абсолютном значении

Для того чтобы выявить текущий уровень влажности помещения следует знать два значения: показатель относительной влажности и значение абсолютной. Процентное соотношение между ними и составляет искомый параметр. Поэтому нелишним будет знать, как называется прибор для измерения влажности воздуха в ее абсолютном значении и принцип его действия. Весовой гигрометр измеряет количество водяного пара, находящегося в составе одной единицы воздуха (в 1 м³).

Гигрометр механического типа

Устройство включает несколько U-образных трубок, образующих систему. Внутри их находится гигроскопическое вещество, которое впитывает влагу из воздушных масс. По системе проходит определенный объем воздуха, который берется из одной точки. Подобная конструкция позволяет определить массу воздуха на входе и на выходе, а также его объем. Путем математических вычислений определяется абсолютное значение.

Характеристика керамических приборов для определения влажности воздуха

Керамические устройства – часто используемая  разновидность влагомеров, измерители влажности этого типа отличаются простотой и действуют механически. Прибор изготовлен из керамической массы, которая может быть пористой или твердой. В ее составе содержатся металлические элементы. Керамическая масса обладает электрическим сопротивлением, а влажность помещения оказывает непосредственное влияние на уровень этого сопротивления.

Комнатный гигрометр

Чтобы механическая конструкция прибора для определения влажности воздуха в помещении функционировала как следует, в керамическую массу должны быть включены определенные окислы металла. Кремний, глина и каолин применяются в качестве основы.

Различия приборов по принципу работы

Узнать, как далека влажность в комнате от нормы, можно дедовскими способами. Обычно смотрят на домашние растения, используют еловую шишку. Можно проверить показания с помощью стакана с водой. Все эти способы дают приблизительный ответ.

Современные приборы умеют определять как абсолютную, так и относительную влажность

Чтобы узнать более точные значения, можно использовать простой термометр. Но замеры займут много времени. К тому же, чтобы не было ошибки, придется неукоснительно следовать инструкции. Все это имеет ряд неудобств.

С тех пор, как человечество узнало о важности влажности для жизнедеятельности, было придумано немало способов, чтобы ее измерить. Современные приборы представлены гигрометром и психрометром

Большинство приборов имеют незначительную погрешность в определении показаний, но есть и такие, которые покажут значения с предельной точностью.

Волосяной и пленочный

Для домашнего пользования берется относительный индекс влажности воздуха. Простейшими приборами для его измерения являются волосяной и пленочный датчики. Механизмы применяют законы механики и на сегодняшний день относительно устарели. Но с неплохой точностью их можно применить в холодных помещениях (до 0°С). Диапазон измерения от 30 до 80%.

В первом применяют синтетический волос, его обезжиривают. При смене влажности он натягивается, и стрелка, прикрепленная к одному концу, отклоняется, двигаясь по шкале. В пленочном измерителе, вместо волоса, используют органическую пленку. Принцип действия прибора такой же.

Весовой и конденсационный

Первый измеритель предназначен для определения абсолютного значения. Конденсационный прибор способен получить очень точные показания относительной влажности воздуха. На большую плоскую пластину опускается влага. Световой пучок улавливает конденсат, а встроенный термометр определяет момент его возникновения.

Прибор точный (от 0 до 100%), но очень громоздкий и для применения в домашних условиях не подходит. Оба измерителя используют в лабораторных условиях.

Механический и электрический

Механический (керамический) влагомер для измерения использует электрическое сопротивление. Находящийся в керамике кремний и каолин имеет в своем составе частицы металла. Разная влажность будет менять сопротивление, и это отразится на показаниях прибора. Все составляющие могут разместиться в компактном корпусе, поэтому измеритель стал популярным для домашнего использования.

В новых моделях встроены часы и термометр

Высокоточные электронные гигрометры для своей работы могут использовать разные принципы действия:

  • измерять электропроводность воздуха;
  • оптоэлектронным методом определять точку росы;
  • анализировать емкость конденсата;
  • измерять сопротивление электричества у солей и полимеров.

Минимальная погрешность достигается за счет использования микросхем. Они же проводят все расчеты за доли секунды.

Психрометр

Еще одним популярным прибором, измеряющим влажность воздуха, является психрометр. Измеритель состоит из двух градусников, один из которых помещен во влажную материю. Высчитывая разность температур и пользуясь специальной таблицей, можно очень точно произвести замеры и определить влажность в комнате.

Разделяют аппарат на три вида:

  • Стационарный представляет из себя метеорологическую колбу с двумя градусниками внутри.
  • В аспирационном установлен вентилятор, который перемещает сжатый газ. Создание вакуума способствует более точным измерениям.
  • Дистанционный измеряет сопротивление воздушной среды. Может использовать для работы манометрические термометры или проводить замеры термисторами.

Психрометр считается самым точным бытовым прибором, которым можно измерить относительную влажность воздуха.

Как выбрать гигрометр для инкубатора

Приступая к выбору, важно получить как можно больше информации о технических характеристиках прибора. При покупке влагомера немаловажен и размер инкубатора — чем он больше, тем мощнее должен быть прибор

Выбирая устройство, важно учесть следующие характеристики:

  • у моделей с выносным сенсором целостность кабеля и дисплея не должна быть нарушена;
  • параметр давления может быть относительным (RH) и абсолютным (г/куб. м);
  • если существует необходимость в высокоточном устройстве, то для этого идеально подойдёт оптический аппарат;
  • для размещения устройства вне жилого помещения лучше всего приобрести гигрометр с высокой степенью защиты от внешних факторов, этот показатель измеряют по шкале IP.

Самыми популярными устройствами считаются влагомеры «Цып-цып» и «Max». Электронные устройства для измерения влажности и температуры «Цып-цып» определяют влажность от 20 до 90 %, с погрешностью не более 5 %. Совместимы со всеми бытовыми инкубаторами. Влагомеры «Max» измеряют влажность в диапазоне от 10 до 98 %. Питание — одноразовые батарейки.

В чем плюсы и минусы психрометра?

Главным преимуществом психрометра есть его несложное строение. Соответственно, определение влажности воздуха с помощью психрометра намного проще по сравнению с другими измерительными приспособлениями. Плюс ко всему, в изготовлении он гораздо более дешевый, чем любой другой прибор.

Но кроме положительных сторон, у психрометра есть и недостатки. На показания этого измерительного инструмента очень влияет движение окружающего воздуха. То есть, чем выше будет скорость движения воздуха в месте измерения, тем больше будет разница в окончательном результате обеих термометров психрометра. Эту погрешность было исправлено в психрометре аспирационного типа или, как его еще называют, психрометре Ассмана.

Как измерить влажность воздуха в домашних условиях с помощью психрометра

Психрометры предназначены для определения показателя относительной влажности. Прибор функционирует за счет физических свойств жидкости, в частности, ее способности испаряться. В процессе этого возникает разница между температурными показаниями влажного и сухого термометра. Жидкостью во время испарения теряется часть энергии, из-за чего происходит снижение температуры. Это изменение улавливает термометр.

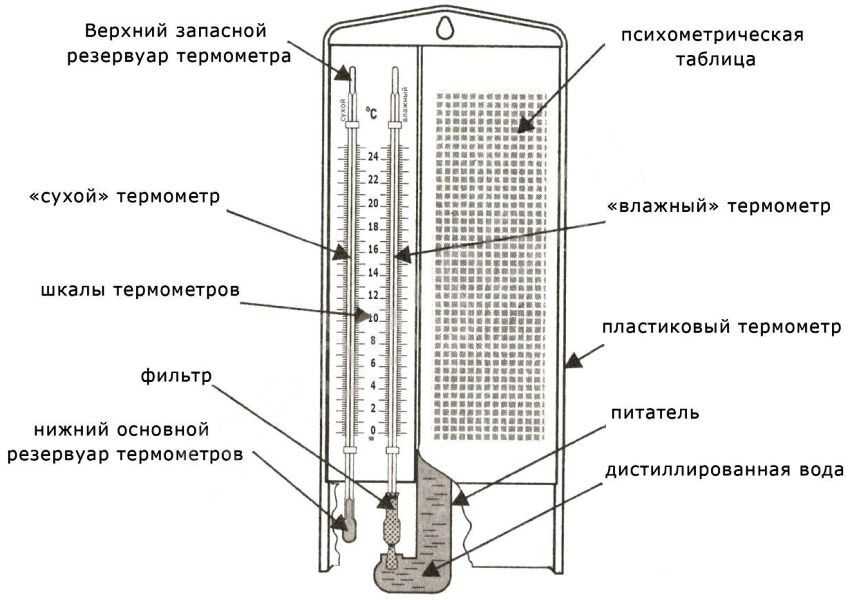

Конструкция психрометра состоит из пары спиртовых или ртутных психрометров. Во время испарения жидкости происходит охлаждение влажного термометра. Чем ниже уровень влажности воздуха, тем быстрее испаряется жидкость. В свою очередь, чем суше воздух, тем меньше температурный показатель, отображаемый мокрым термометров. За счет этого и возникает разница между показаниями.

Конструкция психрометра

Некоторым психрометрическим гигрометрам нужны определенные температурные условия. Например, максимально низкий допустимый показатель для зимы составляет -15°С, для лета максимально высокая граница температуры равна 40°С. Диапазон измерений зависит от температуры, таблицу влажности воздуха с показателями окружающей среды можно использовать в качестве ориентира.

Диапазон измерений по таблице влажности воздуха:

Температура воздух, ºС Допустимый диапазон, %
от 20 до 23 от 54 до 90
от 24 до 26 от 40 до 90
от 27 до 40 от 20 до 90

Уровень влажности воздуха в комнате: как измерить количество водяного пара

Процесс измерения влажности с помощью психрометра очень прост. Помимо этого значения устройство измеряет еще и температурный параметр. Как правило, вместе со спиртовыми термометрами, закрепленными на пластиковой основе, производитель размещает психрометрическую таблицу относительной влажности воздуха, которая позволяет прочитать показания.

Существует одно важное условие, обеспечивающее точную работу приспособления. Психрометр крайне чувствителен к сквознякам, поэтому рекомендуется создать условия, при которых скорость перемещения воздушных масс в комнате не должна быть более 1 м/сек., иначе разница в показаниях, взятых с термометров, окажется намного больше, чем в действительности, что приведет к получению неточного результата

Современный дизайн прибора для измерения влажности воздуха

Психрометрическая таблица влажности воздуха используется для расшифровки показаний психрометра. В первом столбце размещаются температурные показатели сухого термометра. Первая строка отображает разницу, возникающую в процессе измерения между показаниями обоих термометров. Чтобы получить фактический уровень относительной влажности, нужно взять значение, которое образуется на пересечении соответствующего параметра из первого столбца и первой строки.

Психрометр Ассмана – улучшенная модификация устройства, которая более точно выполняет измерения и не боится сквозняков, поскольку его термометры находятся под защитой от теплового воздействия и прямого попадания солнечных лучей благодаря металлическому корпусу.

Психрометрическая таблица

Гигрометр — прибор для измерения влажности воздуха

Гигрометр – прибор, который определяет уровень влажности воздуха в окружающем пространстве и тем самым играет достаточно важную роль, так как от этого показателя во многом зависит самочувствие людей.

Особенно сильному влиянию влажности воздуха подвержены метеозависимые люди, астматики и сердечники. Необходимо поддерживать нормальный уровень показателя, а для того, чтобы следить за его изменениями, и используют гигрометр.

Первые гигрометры появились еще в 18 веке. До сегодняшнего дня они прошли долгий путь развития: от простейших механических до электронных и психрометрических.

Наиболее популярные модели устройства и их характеристика

Приборы, предоставленные на современном рынке можно поделить на три группы, используя, как критерий их принцип работы:

  • аспирационные;
  • стационарные;
  • дистанционные.

Аспирационный психрометр для инкубатора характеризуется наличием двух градусников, которые располагаются в специальной оправе. Это способствует тому, что прибор менее подвергается негативному влиянию и повреждениям.

На сами термометры постоянно и с одинаковой мощностью дует воздух из инкубатора при помощи специального вентилятора. Вследствие этого и определяется температура на градусниках. Из плюсов можно выделить точность данных, а основной минус – большая цена.

Стационарные приспособления располагаются в метеорологической будке. Она, в свою очередь, крепится к инкубатору при помощи штатива. Вычисление показателей происходит за счет при циркуляции воздушного потока через будку.

Недостатком аппарата считается то, что увлажненный градусник может менять данные в зависимости от силы потока воздуха, чего нет в предыдущем варианте, поскольку там он постоянный. Из плюсов – в использовании очень прост, легко ремонтируется.

Дистанционные технологии предполагают собою использование:

  • термометров сопротивления;
  • терморезисторов.

Основная характеристика аппаратов состоит в том, что выведение результатов происходит на часть прибора вне инкубатора. В то же время, в средине находится специальный датчик, который постоянно замеряет показатели.

Основное достоинство – точность показателей. Ошибки данных приборов минимальны, а результаты отображаются до сотых. Из минусов можно выделить дороговизну и сложность ремонта при поломке.

Популярные модели

Наиболее популярные модели среди покупателей из выше рассмотренных видов на сегодняшний день:

  • стационарный психрометр ВИТ-1 (средняя стоимость – 450 рублей);
  • CEM DT-3322 Психрометр профессиональный дистанционный (средняя стоимость – 2 000 рублей);
  • CEM DT-321S Психрометр дистанционный (средняя стоимость – 2 500 рублей);
  • психрометр аспирационный М-34М (средняя стоимость – 20 000 рублей);
  • психрометр аспирационный МВ-4-2М (средняя стоимость – 21 000 рублей).

Как видим, наиболее дешевый вариант – стационарный прибор, а самый затратный – аспирационный. Но, большая стоимость оправдывается высокой точностью результатов.

Рейтинг лучших гигрометров

Ниже представлено несколько наиболее оптимальных на сегодняшний день моделей бытовых гигрометров, доступных для покупки в российских магазинах.

Стеклоприбор ВИТ-2

Стеклоприбор ВИТ-2 – простенький отечественный гигрометр, в котором в качестве индикатора служит стеклянная трубочка с подкрашенным спиртом (как на термометре). Очень удобно то, что справа от трубочки расположена таблица, помогающая в расшифровке показаний прибора. Имеется дополнительная функция изменения температуры. Подходит как для использования в помещении, так и для применения на улице. Диапазон измерений влажности по заявлению производителя – от 20% до 90%.

Sawo 102-HA

Sawo 102-HA – механический гигрометр, индикация показаний которого осуществляется с помощью небольшого циферблата. Отличительная особенность прибора – его внешний вид. Благодаря приятному дизайну он украсит любую квартиру. Изготовлен Sawo 102-HA из обработанного дерева.

Каких-либо дополнительных функций эта модель не имеет.

Sawo 102-HA отличает высокая чувствительность – он способен отражать влажность от 0% до 100%.

ТА 218 А

ТА 218 А – это многофункциональное электронное устройство, которое сочетает в себе:

  • Термометр.
  • Гигрометр.

Отличительная особенность этой модели – выносные датчики.

Это позволяет использовать приспособление не только внутри помещения, но и:

При этом сам девайс можно разместить на некотором расстоянии от точки, где будут осуществляться замеры. Это очень удобно.

DT-322

DT-322 – устройство, чем-то напоминающее ТА 218.

Однако, в отличие от него, DT-322 имеет несколько дополнительных функций:

В остальном все то же самое: термометр, гигрометр, часы с будильником. А вот выносных датчиков модель не имеет, поэтому применять ее можно только в помещении. Уличное использование с внешней установкой невозможно по причине отсутствия выносного датчика и недостаточной влагоизоляции: при монтаже на улице рано или поздно потемнеет ЖК-экран или замкнет из-за воды электронная начинка прибора.

Smartsensor AR847

Smartsensor AR847 – термогигрометр для специалистов, который используют преимущественно для полевых измерений. Однако никто не запрещает разместить его в квартире. Гигрометр устройства отличается довольно высокой точностью и способен измерить от 5% до 95% влажности. А вот термометр слабо подходит для российских реалий, так как нижний порог измерений составляет всего – 10 градусов Цельсия.

Имеется выносной датчик и монохромный жидкокристаллический экран с подсветкой.

Testo 608-H1

Testo 608-H1 – бытовой прибор для измерения температуры и влажности, отличающийся повышенной точностью (по заверениям производителя погрешность не превышает 5%). Устройство прошло сертификацию в соответствии с ГОСТом, поэтому есть все основания доверять информации, изложенной в техническом паспорте модели.

Testo 608-H1 не имеет выносного датчика, поэтому пригоден только для замеров в том месте, где он закреплен. Прибор можно закрепить на стене, а можно вообще не монтировать, а просто положить в удобное для вас место. Все данные выводятся на небольшой монохромный жидкокристаллический дисплей.

Каким гигрометром пользуетесь Вы?

МеханическимЦифровым

Схема бытового гигрометра и термометра

Основу схемы составляет микроконтроллер РIС 16F628А. Она связана с датчиком DHT-11 с помощью однопроводной линии. Резистор присоединяет провод к напряжению 500 вольт.

Механизм прижимания шины данных к общему проводу или отпускания ее, позволяет осуществлять общение между контролером и датчиком.

Для приема и дачи команд используют два микроконтроллера. Первый служит для приема изменений данных. Второй – для коммуникации шины данных.

Чтобы, показывать информацию используются светодиодные индикаторы.

Яркость освещения индикатора зависит от номинала регистра.

Для питания устройства используется трансформаторный или безтрансформаторный блок питания. Их схему можно найти здесь: https://www.kondratev-v.ru/bloki-pitaniya/blok-pitaniya-s-gasyashhim-kondensatorom.html

Для изготовления такого прибора можно использовать и другую плату, сделанную самостоятельно.

Схему и рисунок платы можно скачать тут:

Итак, измеритель влажности воздуха можно сделать своими руками. Однако, они не отличаются высокой точностью. И годятся только для получения приблизительных данных. Для получения точных данных придется покупать заводской гигрометр.

Что такое психрометр?

Так называется специальный прибор, предназначением которого является проведение замеров воздушных параметров

Чаще всего это приспособление используется для измерения влажности воздуха – показателя очень важного для эффективной работы инкубатора. В основе действия прибора лежит физическое свойство воды к испарению

В результате этого возникает разность показаний температуры на сухом градуснике и том, который погружен во влажную среду. Относительную влажность определяют по таблице – ее значение находится на пересечении показаний пары термометров, или как их ещё называют – градусников.

Лучшие бесконтактные гигрометры

Рассмотрим несколько неплохих моделей бесконтактных влагомеров.

Sanpometr MD918

Относительно недорогая для бесконтактного прибора модель – стоимость девайса составляет от 6 000 до 7 000 рублей.

Информация выводится на жидкокристаллический дисплей. Она указывается в процентах. Есть подсветка, которая облегчает работу в условиях плохой освещенности.

По бокам корпуса есть накладки с насечками. Они облегчают удержание девайса во время замеров, предотвращают его выпадение из рук.

Возможна работа в условиях отрицательной температуры. Достоверные показания гарантируются при температуре до – 5 о С.

Для замера необходимо приложить сенсор девайса к древесине и дождаться звукового сигнала. После этого на дисплей будут выведены результаты замеров.

Питание – от трех батареек формата ААА.

Condtrol Hydro-Tec 4.3

Еще одна модель бесконтактного гигрометра. Стоит в районе 6 000 рублей.

Сведения о результатах измерений выводятся на жидкокристаллический монохромный дисплей. Для работы в условиях слабой освещенности есть подсветка, которая включается кнопкой в передней части корпуса.

Отличительная особенность модели в том, что она способна замерять влажность не только у древесины, но и у кирпича. Для этого предусмотрен специальный режим функционирования прибора. Его также можно включить с помощью кнопки в передней части корпуса.

Результаты исследований сохраняются в памяти устройства. Переключаться между ними можно кнопками со стрелками. Для сброса всех сохраненных результатов надо нажать кнопку «Zero Set».

По бокам корпуса расположены прорезиненные рифленые вставки. Они значительно улучшают удержание прибора.

Питается девайс от трех батарей ААА. Модель имеет индикатор заряда элементов питания и сигнализирует о необходимости их замены.

Какой измеритель влажности древесины используете Вы?

ИгольчатыйБесконтактный

5 Выводы.

При ограниченных финансах, лучше купить механический волосяной гигрометр и откалибровать его, как описано во втором — третьем пункте этой статьи.
Если нужна высокая точность измерений, вам может подойти психрометрический гигрометр с двумя термометрами и таблицей.
Дорогие фирменные гигрометры и метеостанции в проверенных российских магазинах также могут порадовать точностью.
Ну а если вы уже купили дешевый электронный гигрометр, то можно взять на время у знакомых заведомо точный гигрометр и составить таблицу соответствий, типа:
китайские 16% влажности — это 37% российских.
китайские 29% влажности — это 47% российских.
и так далее…

Кроме того, в китайских гигрометрах за $2-$10, обычно используется дешевый датчик, влагочувствительное покрытие которого со временем деградирует. Поэтому время от времени необходима проверка точности и его повторная калибровка.

Кстати, вернуть деньги за неисправный гигрометр с Aliexpress достаточно сложно. Для этого пришлось предоставить вот токое видео доказательства и пример расчета показаний лабораторного психрометра:

Приставка для цифрового телевидения…

5G интернет в России.

Кронштейн для крепления телевизора …

Красивый эксперимент с поляризованн…

Как проверить емкость аккумулятора …

Perfeo pf-t2-1. Обзор и отзывы.

Загудел кулер в ноутбуке Asus. Ремо…

Цифровой фотоаппарат Зенит М!

Обзор TV-тюнера D-color DC1302HD, т…

Экономим и зарабатываем на Ebay и A…

Firefox: некоторые дополнения были …

Ремонт колёс и ручки чемодана

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
