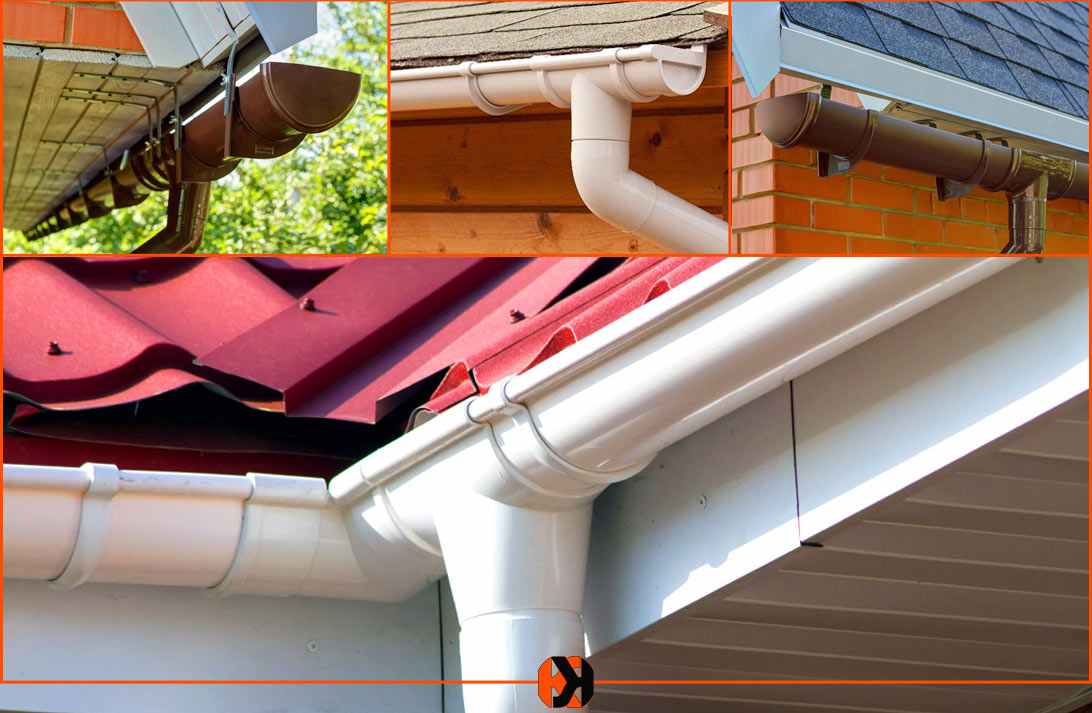

Как установить водостоки, если крыша уже покрыта: методы монтажа и нюансы работ

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

ножницы по металлу;
шуруповерт;
ножовка по металлу или дереву;
перфоратор (чтобы крепить к стене хомуты);
уровень;
ручная или электродрель;
отвертка;
рулетка, карандаш;
резиновый молоток;
строительные леса;
маркер, шнур (для отметок);
стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
Внутрь воронки вставляем желоба до полного защелкивания.
Теперь желоба вставляем внутрь кронштейном до защелкивания.
Если того требует конструкция крыши, между двумя желобами ставим соединитель.
Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
Ставим заглушку на желоб до щелчка.
Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
Закрываем сверху желоба защитной решеткой.
Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
Трубы между собой соединяем муфтой с прокладкой.
К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
На расстоянии от грунта в 20 см к трубе крепим слив.
На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Когда начинать монтаж системы

Система водостока имеет большое значение для предотвращения порчи несущих конструкций здания, поэтому её разработка должна происходить на стадии проектирования дома. Да и в соответствии с нормативной строительной документацией монтаж системы проводится до укладки кровельного материала. Но практика показывает, что эти требования соблюдаются редко

Важно и определиться со способом крепления желобов: на карниз, на лобовую доску или на обрешётку. Самым распространённым является крепёж на лобовую доску, другие способы монтажа водостоков в индивидуальном строительстве почти не применяются

Как установить водосток, если крыша уже покрыта

Очень часто кровельщик надеется, что по завершении работ он сможет оторвать несколько листов покрытия для того, чтобы установить кронштейны для желобов на стропила. Но обычно это сделать без удаления крепежа кровельного материала не удаётся. Если же крепёж демонтировать, то на его места придётся устанавливать заплатки.

Конечно, существуют способы избежать этих проблем. Один из них заключается в установке под материал кровли планки из мягкой древесины, чтобы удалить крепёж без появления вмятин. Если крыша покрывается шифером, то поступают проще. В волну вставляют кусок деревянного бруса, а кронштейны для желобов крепят напрямую сквозь шифер и вставленный брус.

В настоящее время в продаже имеются кронштейны, к которым жёлоб крепится снизу, поэтому такой кронштейн не видно. Их установка выполняется через каждые 40–70 см для того, чтобы обеспечить достаточную прочность при избыточных снеговых и ледовых нагрузках.

Кронштейны, которые устанавливаются на обрешётку или стропила, предварительно необходимо выгнуть, чтобы обеспечить правильное положение желоба относительно ската кровли.

Использование пластиковых бутылок для монтажа водостока

Материалы и принадлежности

Для изготовления пластиковой системы оттока воды вам понадобится минимум материалов и инструментов:

Тщательно подобранные пластиковые бутылки в нужном количестве, и даже чуть больше;
Мебельный или большой канцелярский степлер для соединения частей между собой с достаточным количеством скоб;
Ножницы и острый нож для отделения от бутылки нужных частей;
Нетолстая проволока для присоединения конструкции к крыше;
Шило или выжигатель для проделывания отверстий в пластиковых деталях;
Дрель (может понадобиться для сверления отверстий в материале крыши).

Как видите, инструменты незамысловатые и найдутся дома почти у каждого. Можно конечно, использовать еще и герметик для большей надежности при скреплении деталей водостока, но, как показывает практика, это не обязательно, так как срок службы этим не продлишь, а вкладывать средства во временные удобства не рационально.

Монтаж водостока из пластиковых бутылок: пошаговая схема

Итак, начинаем собирать наш водосток:

Замеры были сняты нами в самом начале, теперь необходимо нарисовать примерную схему водостока, определить угол наклона желоба;
Когда чертеж готов, начинаем подготавливать материал к монтажу: бутылки отмываем в теплой (не горячей!) воде, тщательно соскабливаем все этикетки и остатки клея для того, чтобы наша конструкция смотрелась аккуратно.Для быстрого удаления наклеек рекомендуется заранее замочить бутылки в теплой воде с небольшим количеством мыла, тогда процесс очистки пройдет быстрее;
У бутылок отрезаем горловину и дно, оставляя ровную среднюю часть, похожую на цилиндр;
Далее разрезаем цилиндр точно пополам, в итоге должны получиться как бы два «корытца». Это готовые части, которые служат элементами водосточной системы;
Полученные детали соединяют между собой внахлест степлером. Можно соорудить крепление проволокой, а отверстия залепить пластилином или замазать другой вязкой массой;
После того, как нужная длина желоба готова, можно присоединять его к крыше. Для этого в ее поверхности с помощью дрели делаем отверстия на одинаковом расстоянии. Далее нужно сделать отверстия и в желобе, подсчитав, чтобы они совпадали с дырочками, просверленными в крыше. Держателем является проволока, ей все и скрепляем.
Теперь пришло время водоотвода. Отрезаем горлышко бутылки, а в боковой части вырезаем такое отверстие, чтобы в него могло войти окончание конструкции, лежащей на крыше.Таким образом, у нас получается угол наклона водоотвода, о котором мы упоминали в самом начале и рисовали на чертеже;
Далее отрезаем у нужного количества бутылок и горловину и дно, и вставляем получившиеся цилиндры один в другой. Стоит отметить, что фиксируются они вполне надежно, но мы все же пройдем по нахлестам степлером.

Итак, установка готов.

Преимущества системы пластиковых водостоков

Достоинствами изготовленной нами системы считаются:

Низкая стоимость. Это одно из очевидных преимуществ, ведь материалы, требующиеся для водостока не нужно покупать в магазине, на разве что степлер, да и тот уже давно есть в арсенале любого хозяйственника;
Несмотря на ненадежный внешний вид, водосток вполне может прослужить вам целый год, испытав все природные катаклизмы, такие как перепады температур, например;
Кроме того, лед в пластиковых водостоках начинает таять при малейшей оттепели, что не свойственно для металлических сточных систем;
Легкость, почти невесомость водостока, тоже стоит отнести к достоинствам, потому что рухнувшая на голову металлическая труба нанесет значительный ущерб вашему здоровью, чего не произойдет в случае с пластиковой конструкцией;
В летний период есть возможность вывести трубу водостока в какую-либо емкость для сбора дождевой воды, которой так полезно поливать растения и культуры в саду и огороде. И полезно, и экономно!
Водосток из пластиковых бутылок легко можно сделать целой архитектурной композицией, которая отлично впишется в дизайн приусадебного участка.

Недостатки пластиковых изделий

Водосток из пластиковых бутылок, разумеется, не идеален:

Внешний вид такого изделия не подойдет к капитальному сооружению: дому, особняку или дачному коттеджу;
Еще один существенный недостаток – недолговечность, так как срок эксплуатации составляет не больше одного года;
Легкость конструкции, которую мы отнесли к достоинствам, также является и недостатком, поскольку при урагане или просто cильном ветре водосток может оторвать от крыши и унести в неизвестном направлении, что все же труднее сделать с его металлическим собратом.

Приступаем к монтажу

Инструкция, описывающая монтаж водостоков своими руками, будет рассматриваться на примерах систем Docke («Деке») и Grand Line («Гранд Лайн»).

Установка кронштейнов и желобов

Размечаем места крепления кронштейнов, зная, что расстояние между ними должно быть не больше 50 см.

Желоб крепим своими руками так, чтобы в горизонтальной проекции он был под наклоном в 5% и находился по всей длине под линией нижнего края крыши, а высота между кончиком кровли и самим желобом (если смотреть в поперечнике) была не меньше 2.5 см.

Вырезаем в желобе ножовкой воронку, ставим над ливнеприемником и крепим на 2 кронштейнах. Поставив желоба на кронштейны, ставим по их краям заглушки.

Отмеряем от заглушки 30 см и крепим крайний кронштейн. Желоба друг с другом стыкуются специальными замками, которые всегда есть в комплекте Docke и Grand Line.

А Docke (Деке) больше любит настил и фронтонную доску, потому крепится только с помощью пластиковых кронштейнов.

Установка труб водостока и фигурной части

Правила требуют монтажа труб сверху вниз. К верху раструбом ставятся колено, слив и муфта.

Монтаж систем Деке/Гранд Лайн таков:

Соединение «колено-колено» крепится небольшим отрезком прямой трубы длиной 6-8 см;
Собирается фигурная часть, в нее сводится верхний край трубы;
Собранная система хомутами закрепляется на стене: один направляет, другой держит;
После установки трубы на самый низ ставится сливное колено;
Конец трубы сводится в дренажную систему;
Каждая следующая труба крепится соединителем, под которым крепится хомут;
Если крыша выступает над фасадом, то ставится колено подходящей формы.

Установка водостоков Docke (деке)/Grand Line на этом завершена. Деке и Гранд Лайн имеют целый ряд готовых систем, уже подобранных под конкретную площадь крыши.

Видео:

Но есть один нюанс, который стоит учесть, если вы живете в местности с холодной зимой – система обогрева. При описании инструкции к монтажу водостока своими руками на нее нужно отдельно сделать акцент.

Как собрать водостоки своими руками — пошаговое руководство

Отвечая на вопрос, как правильно собрать водосточную систему, следует отметить, что монтажные работы требуют последовательного выполнения всех действий.

На первом этапе работы устанавливают крюки. Эти элементы могут быть короткими, длинными и регулируемыми. Крепление крюков выполняется на нижнюю доску обрешетки, к стропильной ноге или на нее. Каждое крепление выполняется отдельным видом крюка.
Проводят расчет угла наклона крючков, в идеале этот параметр равен 3 мм на каждый погонный метр. Крюки нужно разложить рядом, пронумеровать и отметить линию сгиба
Используя приспособление для загиба крюков, выполняют отгибание по отметке.
При фиксации первого крюка обращают внимание на следующее: внешняя сторона желоба должна располагаться от визуального продолжения крыши на расстоянии не более 2,5 см.
Между крюками выдерживают промежуток около 90 см, наклоняя систему на 3 мм на каждый погонный метр крыши. Установка крайних крюков проводится на расстоянии 10-15 см от края крыши.
Устанавливая крюки на стропильную ногу или рейку обрешетки, следует выполнить врезание, чтобы совместить поверхности элемента и места крепления.
Чтобы вставить воронку в желоб, требуется сделать надрезы
Для этого делают отметку карандашом или маркером и делают прорезь ножовкой. Клещами придают воронке соответствующую форму и удаляют заусенцы.
Металл в месте среза необходимо обработать краской или составом для защиты от коррозии. Крепить воронку вначале нужно с внешней стороны желоба, а затем зафиксировать специальной клеммой на внутренней стороне.
Перед тем, как устанавливать желоба водосточные, нужно поставить заглушку на торцевую часть каждого желоба, прижимая ее руками или подколачивая резиновым молотком

Готовый водосток укладывают, слегка нажимая на желоб около каждого крюка.
Очень важно, чтобы составляющие элементы системы были присоединены к желобу до момента окончательной установки водосточной системы на крыше.
Соединять желоба между собой нужно посредством соединительных замков, поэтому при установке между торцевыми концами необходимо наличие свободного промежутка около 3 мм. Уплотнительную деталь промазывают герметиком, нанося линии в центральной и боковой части

Затем заднюю часть замка крепят на внутреннюю часть желоба и прижимают всю деталь, двигаясь к внешней части конструкции. Замок защелкивают, фиксируя прижимными деталями.
Аналогичные действия выполняют в процессе установки угловых элементов в местах сгиба водосточной системы. В обоих случаях оставляемый промежуток выступает в качестве компенсационного шва, препятствующего разрушению или деформации водостока.
Работы проводятся согласно схеме монтажа водосточной системы. Трубные элементы крепятся к стенам посредством хомутов, расположенных с шагом 2 метра, а они в свою очередь фиксируются дюбелями.
Стоки следует закреплять не ближе 4 см к стене. Обрезать трубы следует ножовкой, при этом следует помнить, что нельзя делать разрез с более узкой стороны.

Этапы монтажа

Этап 1: установка элементов крепления для желобов

Рынок предлагает множество решений в плане крепежных элементов, которые можно использовать для монтажа желобов. При этом установка данных компонентов системы водостока производится как на стене, так и непосредственно на кровле. В то же время следует соблюдать следующее условие: желоба должны устанавливаться таким образом, чтобы наличествовал уклон около 5 см на 10 метров длины этого изделия в направлении водосточной трубы. Такое положение обеспечивает свободное стекание воды без ее переливания через края желоба. Если длина дома превышает 20 метров, необходимо устроить 2 уклона для полноценного отведения воды, отталкиваясь от середины здания.

Надежное крепление желобов обеспечивается кронштейнами, устанавливаемыми с шагом полметра. При этом стоит позаботиться о том, чтобы этот параметр был соблюден вне зависимости от расстояния между стропилами, например, можно задействовать обрешетку для монтажа данных элементов крепежа.

Этап 2: установка воронок

Обычно воронки устанавливают там, где находятся трубы водостока. Но при определенных условиях эти элементы водосточной системы находят свое применение в плане соединения желобов. Если это так, то следует осуществлять монтаж именно с них. Что касается стандартной установки водоприемных воронок, то она должна начинаться с того, что сначала необходимо сделать соответствующее отверстие в желобе, используя, например, ножовку. Затем края такого отверстия следует зачистить и после этого можно приступать к непосредственному монтажу с помощью соответствующих фиксаторов, если воронка металлическая. Если же это изделие выполнено из пластика, то его установка производится с помощью клея.

Этап 3: монтаж желоба водостока

Установка желобов осуществляется в соответствии с простой инструкцией:

уложить желоб на кронштейны внешним пазом вниз;
произвести крепление желоба за счет наличия специальных фиксаторов.

Этап 4: монтаж заглушек

Наиболее эффективны заглушки, оснащенные резиновыми уплотнителями, которые располагаются на нижней дуге этого изделия. Если такого вида заглушек у вас не окажется под рукой, то следует соблюсти некоторые условия установки стандартных заглушек:

использовать уплотнитель, который должен быть уложен в заглушку ребристой стороной вверх;
осуществить стыковку заглушки с желобом.

Этап 5: стыковка желобов

Чтобы соединить желоба, надо использовать специально предназначенные для этого соединители, оснащенные уплотнителями. На практике два соединяемых желоба требуется расположить на небольшом расстоянии друг от друга, а затем правильно установить между ними соединитель и завершить монтаж посредством закрепления места стыковки замком.

Этап 6: установка колена

Процесс установки колена предполагает его монтаж на воронку по направлению выходным отверстием к стене с целью обеспечения более близкого расположения к зданию трубы водостока. На следующем шаге к установленному колену добавляется еще одно, обеспечивающее направление вниз.

Этап 7: установка водосточных труб

Производится установка трубы в колено с дальнейшим закреплением соединения хомутом. Для увеличения длины водостока дополнительная труба вдевается в уже установленную.

Этап 8: хомуты

В зависимости от материала несущих элементов (кирпич, дерево) применяют различные виды хомутов. Преимущественно хомуты по своему строению представляют собой 2 дуги, одеваемые на трубу и фиксирующиеся посредством болтов.

Этап 9: слив

Слив, напоминающий собой колено, предназначен для отвода воды от основания здания. Обычно он монтируется так, чтобы от отмостки до края слива было от 30 до 40 см.

Водосточная система должна быть прочной – это главное требование. Также установка водосточной системы должна быть произведена правильно, чтобы она могла справляться с любыми потоками воды. После того как монтаж водостоков завершен, необходимо промыть систему для очистки от стружки, которая может повредить элементы из пластика.

Как крепить водостоки?

Материал и конструктивные особенности конкретной системы того или иного производителя определяют технологию ее монтажа. Например, водостоки из пластика можно монтировать клеевым или бесклеевым способом (при помощи уплотнительных резинок).

Рассмотрим, как крепить водостоки к крыше бесклеевым способом.

Для работы потребуются:

строительный уровень,
саморезы,
шуруповерт,
дрель,
шнур или веревка,
универсальная биметаллическая коронка для вырезания отверстий,
ножовка по металлу.

Устанавливать водосточную систему «Альта-Профиль» можно двумя способами:

➠ Горизонтальный: сначала система собирается внизу, а затем переносится на фасад и вставляется в предварительно закрепленные кронштейны. Так удобно делать на небольших домах.
➠ Вертикальный способ — сверху вниз. Водосточная система пошагово собирается на здании. Такой способ используется чаще. Его и разберем подробнее.

Зачем необходимо проектирование водостоков

Правильному подсчету нужного количества материалов для обустройства водосточной системы поспособствует учет следующих моментов при составлении проекта:

Проводят расчет общей площади всей кровли и каждого его ската отдельно. Полученные сведения позволят определиться с требуемой пропускной способностью водосточной системы, диаметром труб и размером желобов.
Далее составляют предварительный план того, каким образом будут размещены отдельные части системы. Это даст возможность спланировать очередность установочных операций и подсчитать количество необходимого для этого материала.
Правильный подбор необходимых комплектующих обычно осложняется наличием множества вариантов. Чаще всего за ориентир берется их внешнее оформление, которое должно нравиться хозяину и вписываться в общую картину дома. Срок службы дешевых пластиковых изделий почти такой-же, как и водостоков из металла. Другое дело, что подобные элементы не всегда гармонично смотрятся на черепичной или медной кровле.

Монтаж

Рассмотрим особенности сборки и установки металлических систем со всеми нюансами и предостережениями от ошибок.

Желоб

Установка желоба начинается с разметки. Имея необходимый инструмент, этап не займет много времени.

Кронштейн

Крепление кронштейнов или поддерживающих скоб осуществляется на край стропил или установленную на фасаде лобовую доску с помощью саморезов.

Расстояние между крюками не должно превышать 50см. Первый крепеж устанавливается на расстоянии 15см от крайней кромки кровли.

В местах стыка водотока крепления устанавливаются с двух сторон от соединительного элемента на расстоянии 15 см, это обеспечит надежность и исключает протечки

Скат кровельного покрытия опускается к желобу, закрывая его на 1/3 ширины. В различных случаях приемлемо использование длинных или коротких кронштейнов.

Раскрой лотков

Производиться с помощью ножовки по металлу, край обрабатывается напильником. Будьте осторожны, не повредите защитного покрытия.

Вырез под воронку

Производится путем наложения и обведения отверстия воронки на нижней части водопротока. Работу производят ножовкой по металлу, это позволит выполнить прорезь наиболее аккуратно. Загните края среза по направлению к воронке для более надежного и плотного прилегания звеньев.

Установка водостока в подготовленные крюки и их крепление в замках, комплектация воронками.

Следующим этапом сборки горизонтальных лотков является монтаж заглушек.

Следуя простым правилам, крепление желобов не вызовет осложнений.

Водосточный стояк

Расстояние от фасада здания до водосточной трубы составляет 7-10см. Крепление производиться в хомуты. Желательно, чтобы они были одного производителя и материала с остальным механизмом водозабора.

Этапы работ.

Разметка позволит произвести монтаж быстрее. Для этого используйте уровень и отбивочную нить.
Крепление нижнего и верхнего хомута на отмеченной вертикале саморезами. Расстояние 15 см от концов водосточной трубы.
Стыковка отводных элементов: колено, поворот.
Крепление всех хомутов на вертикали с шагом 1,5 м друг от друга.
Установка трубы в посадочные места, предварительно освободив ее от защитной пленки. Затяжка вертикального элемента в хомутах.

Заключительным этапом сборки металлического водостока является проверка. Каждый узел проверяется отдельно. Для этого с самой высокой точки организуется подача воды из шланга или ведра.

Правильность собранной системы определяется отсутствием протечек и достижением жидкости конечной точки водостока.

Отдавая предпочтение тому или иному металлу, не экономьте на комплектующих того же производителя и материала. Использование несовместимых металлов сокращает эксплуатационные показатели и эстетичный вид всей конструкции.
Физические свойства металла изменяются в зависимости от температуры, этот фактор следует учитывать при монтаже.
На каждый горизонтальный лоток приходиться одна водосборная воронка и вертикальный стояк.
