Устройство дренажа вокруг дома: проектирование и обустройство дренажной системы своими руками

Типы

Несколько систем расположения дренажа относительно отмостки позволяют создать максимально эффективное водоотведение, безопасное для самой конструкции и здания.

Под конструкцией

Ее второе название – пристеночная. Основная задача: снизить влияние грунтовых вод на фундамент.

Параметры, которые нужно соблюдать при создании дренажа под отмосткой:

  1. Трубы должны лежать под уклоном в сторону сливного колодца. Градус рассчитывают при создании проекта, он соответствует грунту. Скорость движения воды по трубам примерно 1 м/с.
  2. Установка дренажной системы должна быть ниже, чем глубина промерзания грунта.Эта величина зависит от того, насколько суровы морозы в конкретной местности (иначе трубы с наступлением холодов могут замерзнуть и перестанут выполнять свои функции). В средней полосе России 50-80 см.
  3. Нужно предусмотреть еще одну систему водоотвода на случай поломки основного варианта. Например, установить насос.
  4. Место куда сливается вода должно находиться либо в самой низкой части участка, либо за его границами. Устанавливают колодец или проводят трубу до ближайшего водоема.

Рекомендуется согласовать дренажную систему в проекте дома изначально, при его создании.

Кольцевой

Применяется для отвода воды, которая появляется из-за выпадения осадков. Системы можно комбинировать и использовать обе сразу. Второе название дренажа вокруг отмостки – кольцевой. Их бывает 3 разновидности:

Поверхностный

В исполнении выглядит как канавы, расположенные по всему периметру отмостки. Ширина их обычно не превышает 20-30 см, максимальная глубина 70 см.

Преимущества:

  • легко создать своими руками;
  • с его помощью исправляют ошибки при строительстве отмостки (например, если при неправильном расчете уклона вода скапливается у борта и образует лужи);
  • недорого стоит, быстрый монтаж.

Недостатки: если для региона характерны обильные дожди, такой системы будет недостаточно.

Бывает двух видов:

  1. Точечный. Выглядят как неглубокие колодцы с дном, покрытым щебнем. Размещаются они под водосточными трубами, чтобы осадки с кровли стекали напрямую в дренаж, не нарушая целостности отмостки.
  2. Линейный. Канавы выкапывают по периметру отмостки, внутри создают песчаную подушку, проводят сток (используют трубы, разрезанные вдоль, специальные лотки или бетонируют), сверху его защищают решеткой.

Засыпной

Похож на предыдущий вариант, то внутри канавы засыпают сверху гравием.

Преимущества:

  • простой монтаж;
  • недорогой вариант;
  • эстетично смотрится.

Недостатки: сложно чистить, если забьется мусором или илом.

Дренажные работы вокруг отмостки проводятся после того, как строительство дома завершено. Это один из самых последних, завершающих этапов.

Глубинный

Подходит для участков, где подземные воды пролегают близко к поверхности и глинистая почва. Считается обязательной, если в проекте дома предусмотрен цокольный этаж.

Преимущества:

  • малозаметная;
  • эффективная если часто идут проливные дожди или за зиму скапливается много снега.

Недостатки:

  • трудоемкий процесс создания;
  • затратно.

Этот вариант самый эффективный, закладывается по принципам пристенного дренажа, только на большем расстоянии от фундамента.

Как правильно сделать дренаж вокруг дома

  • Как правильно сделать дренаж вокруг дома
  • Как сделать отмостку вокруг дома
  • Проведение системы дренажа и канализации в частном доме

Подготовка фундамента

Перед тем как приступить к работам по сооружению дренажной системы вокруг дома, нужно провести качественную подготовку фундамента. Сначала следует обработать его внешнюю часть битумно-керосиновой грунтовкой, затем нанести шпателем битумную мастику и уложить в получившийся слой армированную сетку с ячейками 2×2 мм. Примерно через 24 часа, когда мастика полностью высохнет, ее нужно нанести повторно, чтобы скрыть сетку.

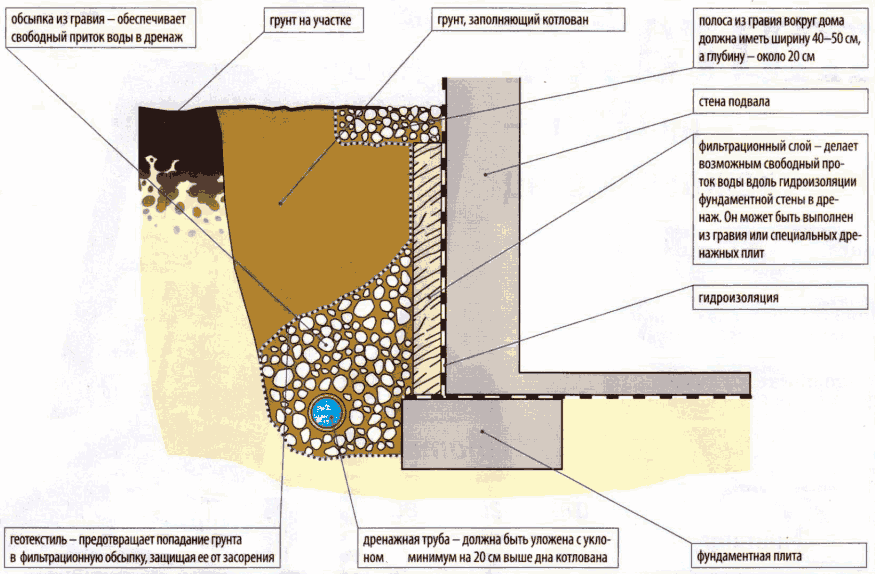

Конструкция пристенной дренажной системы

Дренажная система пристенного типа необходима, если в доме есть подвал или цокольный этаж. Она представляет собой конструкцию из труб, расположенных по периметру дома, в местах их соединения находятся смотровых колодцы. В самой низкой точке участка размещают откачивающий колодец, который будет выводить лишнюю воду за его пределы – в ближайший водоем или ливневую канализацию.

Пристенный дренаж фундамента должен располагаться на ближе 3 м от здания, при этом нужно обязательно предусмотреть наличие отмостки из бетона на расстоянии не менее 1 м от дома.

Основные работы

Сначала сооружают песчаное ложе, тщательно отмеряя перепады высот, это можно сделать при помощи лазерного нивелира. После чего ставят вешки, по отметкам на них подсыпают песок для создания равномерного уклона стока отводимой воды. Поверх песка кладут полотно из геотекстиля, на него насыпают промытый гравий, в котором делают углубления для укладки дренажных труб.

На гравий нужно уложить перфорированные поливинилхлоридные трубы, диаметр отверстий которых не должен превышать минимальный размер частиц гравия. Их соединяют друг с другом и проверяют общий уклон. Он должен составлять около 2 см на 1 м длины системы. Чтобы облегчить ее промывку, на каждом поворотном узле устанавливают вертикальную трубу с плотно закрывающейся крышкой.

Уложенные трубы плотно обматывают геотекстителем, не допуская зазоров между витками. Материал фиксируют при помощи капроновой веревки. После этого обмотанные трубы засыпают чистым гравием, толщина слоя должна быть около 15-20 см. Для того чтобы предотвратить попадание грунта в щели, созданную гравийную подушку накрывают геотекстильным полотном.

Поверх дренажа насыпают крупный речной песок, он будет играть роль дополнительного фильтра. На заключительном этапе работ нужно утеплить выпуск отходящей от дома канализационной трубы, для этого его можно обложить слоем пенопласта толщиной около 25 см.

Как правильно сделать дренаж вокруг дома &#128077, Для того чтобы не допустить затопления дома и разрушения фундамента, сооружают дренажную систему, ограничивающую повышение уровня грунтовых вод…

Как сделать дренаж вокруг дома при высоком уровне заболоченности

Для сильно заболоченной почвы дренажа описанного выше будет недостаточно. Чтобы отделить излишки влаги, по внешнему краю канавы предварительно обустраивают гидроизоляцию. Наиболее простой вариант сделать такой искусственный водораздел — это застелить наружную стенку канавы водонепроницаемой мембраной или несколькими слоями рубероида. Глубина канавы в этом случае должна превышать уровень залегания водоупорного глинистого горизонта или быть ниже подошвы фундамента.

Для полной защиты дренаж должен замыкать периметр вокруг фундамента. Место слива оборудуется в месте наибольшего залегания труб. Как уже упоминалось, накопительная емкость может служить для сбора, как грунтовых вод, так и атмосферных осадков. При этом недопустимо совместное использование труб дренажа и водостока, а место сброса грунтовой воды должно располагаться ниже места подключения дождевого водостока.

Проектирование

Монтаж любого вида дренажной системы вокруг жилого здания должен в обязательном порядке начинаться с проектирования всех этапов работ по созданию сооружений, способствующих отведению излишней влаги. Для защиты фундамента дома и подвальных помещений оптимальным решением станет использование пристенного дренажа, обеспечивающего полноценное отведение осадков от здания.

Если на участке подземные воды расположены довольно высоко, то вас никоим образом не спасет наличие одной лишь гидроизоляции. В данном случае отвести осадки от фундамента жилого здания можно исключительно посредством обустройства продуманной системы дренажа.

Если подходить к вопросу о создании инженерного сооружения комплексно, понадобится выполнение следующего фронта работ:

  1. За счет использования качественных материалов произвести гидроизоляцию фундамента.
  2. Осуществить установку системы, способной повлиять на подземные воды в плане снижения их уровня (дренирование).
  3. Смонтировать поверхностный дренаж дома.

Виды дренажных систем по способу устройства

Для создания системы отвода излишней влаги можно воспользоваться услугами специалистов, а также произвести все работы самостоятельно. Нужно только правильно выбрать дренаж, а видов его несколько. Они отличаются сложностью обустройства, внешним видом и другими параметрами.

Одна из самых распространенных классификаций дренажа основана на том, насколько сложно он устроен. В соответствии с этим параметром выделяют 3 вида дренажных систем.

Дренаж открытого типа или поверхностный представляет собой один или несколько оврагов. Глубина каждого составляет порядка 0,7 м, а ширина 0,5 м. Такой вариант самый простой в обустройстве, но внешне он малопривлекателен.

  • Засыпной вид или глубинный смотрится гораздо лучше. Для этого вида также сначала выкапывают траншею. В нее укладывают геоткань, а потом засыпают дренирующую засыпку, которая будет аккумулировать и отводить излишнюю влагу. Для этих целей применяют битый кирпич, щебень, керамзит и т.п. Дренирующий слой укутывают геотекстилем закрывают грунтом. Но у такой системы есть один существенный недостаток: ее очистку можно проводить только после вскрытия.
  • Самая сложная, но при этом самая совершенная система по отводу вод с участка – закрытый дренаж. В центре засыпки проходит дрена, представляющая собой перфорированную трубу. В трубопровод вода собирается и отводится самотеком в дренажный колодец.

Именно третий способ отведения воды в последние годы стал уже традиционным при создании дренажной системы.

Виды дренажных систем защита зданий на участке

Типы дренажных систем, устанавливаемых вокруг дома, отличаются:

Глубиной монтажа.

Способом организации линий.

Предназначением.

Существуют дренажные сети, которые обязательно монтируют, независимо от состава грунта, количества влаги и климатических условий. Кольцевой дренаж вокруг дома делают в насыщенных влагой сыпучих грунтах и на участках, расположенных на склонах.

Комплексная защита фундамента

Главная цель обустройства дрен в пристенном пространстве – отвод влаги от наружных поверхностей вкопанного фундамента. Линии формируют на минимальном отдалении от низа фундамента, углубляя траншеи на 30 – 50 см ниже края основания.

Дренажная линия в пристенном пространстве

Систему пристенного дренажа устанавливают сразу после окончания работ по строительству фундамента, до проведения засыпки котлована. Выполняют установку дрен с соблюдением наклона от самой высокой точки до точки соединения кольца в дренажном колодце.

Схема устройства сети

Дренаж закрытого типа. В верхней точке устанавливают ревизию для обслуживания и промывки линий. Смотровые резервуары оборудуют в углах, где дрена обходит угол дома. Сток выводят в дренажный колодец.

Цели установки:

Отвод избытка влаги от стен и нижней фундаментной плиты.

Защита конструкции от проникновения грунтовых вод.

Обязательно обустраивают поверхностную систему на участках, не оборудованных ливневой канализацией. Система поверхностной защиты дома, как и кольцевой дренаж, строится по типу замкнутого круга с уклоном. В сети поверхностного отвода отдельно устанавливают точечные водосборники в местах, где линейные дрены не справляются с большим количеством воды.

Поверхностный дренаж

Точечные водосборники с отводом в дренажный колодец устанавливают под водосточными трубами, в углублениях с затрудненным естественным оттоком. Вокруг фундамента создают замкнутую сеть из поверхностных открытых линий.

Лотки с защитными решетками

Устанавливают дренажные лотки по периметру фундамента, на расстоянии до 1 м от стены, на небольшой глубине. Целесообразно проводить установку одновременно с обустройством отмостки. В подготовленные траншеи укладывают готовые лотки из полимера или бетона с решетками из пластика, чугуна или стали.

Главная задача установки кольцевого дренажа фундамента – это регулирование (снижение) уровня воды внутри породы. Система закрытого типа. Монтаж осуществляют на отдалении от дома и углубляют ниже постоянного уровня грунтовых вод.

Цель монтажа – снижение уровня воды в породе

Система представляет собой замкнутое кольцо или полукруг, если осушения требует только определенная часть участка. Кольцевая сеть может быть спланирована для защиты загородного дома, нескольких рядом стоящих зданий, части участка с домом.

Схема устройства закрытого кольцевого дренажа фундамента здания

Траншеи обустраивают обязательно ниже основания как минимум на 1 м, и ниже точки промерзания грунта. Отступ от стен не должен быть меньше 5 м. Оптимальное расстояние – 5 – 8 м. Для обслуживания системы в местах поворота устанавливают ревизионные смотровые колодцы.

Выбор оптимальной схемы зависит от нескольких факторов:

Климатических условий и количества осадков.

Рельефа участка.

Насыщенности грунта влагой и его состава.

План комплексной защиты фундамента и дома

Поверхностный дренаж целесообразно устанавливать на участках, где планируется укладка тротуарной плитки, камня. Сеть лотков отведет влагу, защитит декоративный материал от повреждений. Отдельные поверхностные линии обустраивают в зоне высадки деревьев и засева газонной травы. Пристенный дренаж фундамента – обязательный элемент. Установка несложной системы защитит дом от затопления, а фундамент – от разрушения и появления трещин.

В обязательном порядке устанавливают кольцевой дренаж на участке:

В сложных водонасыщенных грунтах, с преобладанием песчаных пород.

При постоянно высоком уровне грунтовых вод.

Если фундамент дома сильно углублен (ниже уровня грунтовых вод).

Когда дом строится на склоне.

Гидроизоляция фундамента

Перед монтажом дренажа следует провести некоторые предварительные работы, направленные на защиту основания от проникновения воды. Для этого потребуется выполнить следующие действия:

  1. Открыть фундамент, то есть прокапать по его периметру соответствующего размера траншею. Землю при этом необходимо оставить, так как она понадобится в дальнейшем для восстановительных работ: засыпки траншеи и утрамбовки земли. Ширина выкапываемой канавы должна быть не больше 1 м, но и не меньше 50 см.
  2. Открытый фундамент очистить от старой изоляции и земли.
  3. Просушить основание естественным способом без задействования специальных устройств в виде газовых горелок.
  4. Определиться с типом гидроизоляции фундамента:
  • применить геотекстильное полотно с дальнейшим его покрытием битумной мастикой;
  • воспользоваться рубероидом, что подразумевает обязательное возведение так называемой прижимной стены из кирпича;
  • применить напыляемую гидроизоляцию с последующим ее армированием с помощью геотекстиля.

Монтаж дрен

На этом этапе можно приступать к установке водоводов. Подобный процесс подразумевает проведение достаточно трудоемких работ, включая следующее:

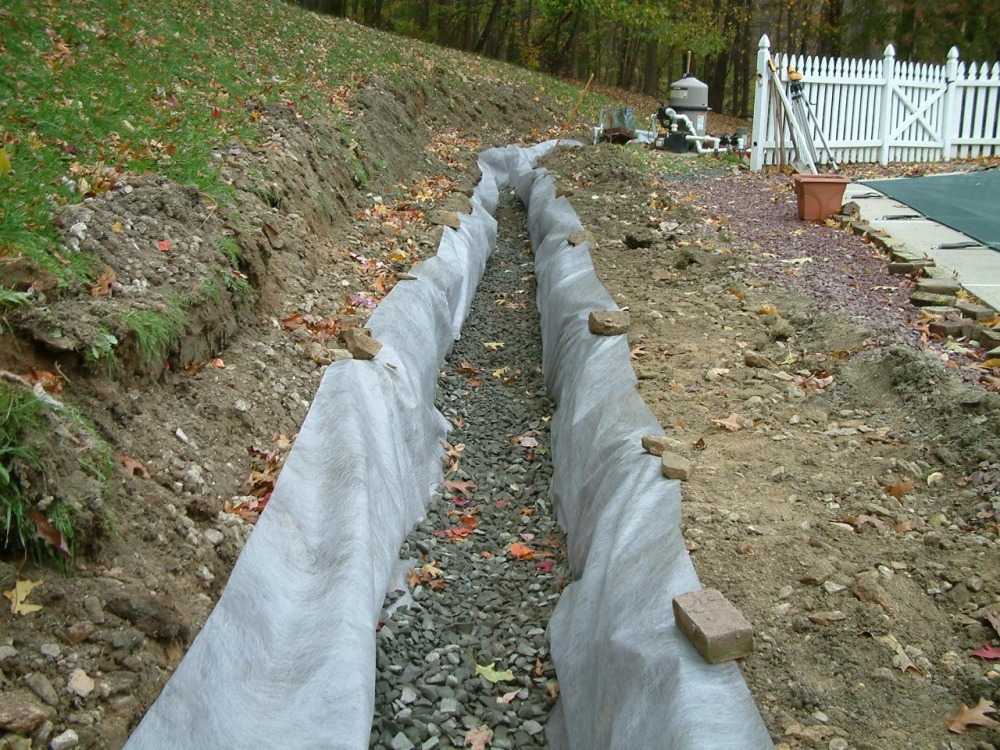

  1. Изначально требуется выкопать траншею для прокладки дренажных труб. Длинный ров должен находиться на удалении не менее 1 метра от фундамента при условии его более низкого расположения относительно основания дома. Так как предполагается, что для прокладки дренажа будет использоваться 110 мм перфорированная труба из полимеров, то ширина траншеи должна ей соответствовать. Цилиндрическое изделие не должно укладываться вплотную к стенкам канавы, так как это не позволит произвести засыпку грунтом должным образом. Необходимо, чтобы с каждой стороны от трубы оставалось свободное пространство не менее 10 см.
  2. Дно траншеи необходимо выровнять с помощью слоя песка толщиной от 5 до 10 см. В то же время не следует забывать о том, что дно канавы должно иметь уклон в 2 см на 1 погонный метр.
  3. На полученную песчаную прослойку необходимо уложить геотекстиль так, чтобы края полотна заходили на стенки траншеи, где их требуется надежно закрепить.
  4. Следующим слоем должен стать гравий – от 10 до 15 см.
  5. Затем можно переходить непосредственно к монтажу дрен, устанавливаемых с уклоном в направлении колодца.
  6. Поверх уложенных труб засыпается еще один слой гравия той же толщины, что и снизу, то есть от 10 до 15 см.
  7. Сверху строительный материал накрывается полотном геотекстиля, концы которого закрепляются.
  8. На последнем дрене, устанавливаемом на расстоянии не менее 5 метров от дома, осуществляется монтаж приемника воды.
  9. Место под резервуар для сбора осадков выстилается геотекстилем с захватом дна и стенок. Затем здесь размещается пластиковая емкость, на дне которой делаются отверстия, что предпочтительнее по сравнению с другими решениями.
  10. Резервуар с проемами необходимо прочно закрепить, так как силы пучения могут его просто выдавить. На последнем этапе работ данная конструкция в обязательном порядке засыпается гравием с укладкой поверх слоя грунта.

Виды дренажа

При выборе конкретного инженерного сооружения для установки вокруг жилого здания следует учитывать, что существует несколько видов подобных систем.

Пристенный

Этот тип дренажа является обязательным к установке, если в доме имеются цокольные и подвальные помещения. Монтаж пристенного водотока производится по периметру фундамента, что желательно делать на стадии котлована при строительстве дома.

Такой подход избавляет от проведения лишних земляных работ, а это в свою очередь снижает стоимость установки системы и уменьшает трудозатраты.

Непосредственная укладка дренажа осуществляется по периметру основания здания с выводом труб от его углов к смотровым колодцам. Наиболее низко расположенная часть системы должна быть использована для устройства в этом месте выводящего колодца, который, с функциональной точки зрения, станет играть роль накопителя атмосферных осадков с дальнейшим их выводом за территорию участка.

Чтобы обеспечить больший уровень безопасности, желательно оборудовать так называемый глиняный замок на расстоянии одного метра от жилища.

Траншейный

Если дом расположен на почве, которая насыщена глиной и отличается отсутствием цокольных помещений и подвалов, то можно использовать траншейную систему дренажа, известную как кольцевую. Такой водосборный канал закладывается с отступом от здания на 1,5-3 м.

Здесь так же, как и в предыдущем случае, предполагается установка глиняного замка, местоположение которого должно определяться пространством между фундаментом и системой дренажа.

Важно, чтобы глубина залегания дренов соответствовала уровню, находящемуся на 0,5 м ниже самой глубокорасположенной точки фундамента. Укладка труб производится на слой из материала, не препятствующего прохождению воды, например, на щебень

Расчет пристенной дренажной системы здания

Проектирование дренажной системы требует соблюдения определенных условий, от которых напрямую зависит ее эффективность и работоспособность. Дрены должны располагаться с небольшим уклоном, два сантиметра на метр длины, по направлению к откачивающему колодцу или сборному коллектору. Смотровые колодцы располагаются не далее, чем в сорока метрах друг от друга на прямых участках, и в двадцати метрах от места поворота труб, огибающих угол дома. Глубина залегания

В качестве примера, можно решить простую задачку. Длина дома равна двадцати метрам, а ширина – десяти. Расстояние от дома до откачивающего колодца равно пятнадцати метрам. При каком, минимально возможном уклоне система будет работоспособна?

Длина дренажных труб системы будет равна сорока пяти метрам (десять плюс двадцать и плюс пятнадцать метров от угла дома до откачивающего колодца). Минимально возможный уклон будет равен девяноста сантиметрам ( по два сантиметра на метр длины водоотводных труб ). Типичный проект пристенного дренажа обычно содержит похожий расчет.

Но устройство пристенного дренажа фундамента не ограничивается расчетом необходимого уклона. Проект подобной системы учитывает так же диаметр труб – дренов, материалы фильтров, характер и качество грунта, общую пропускную способность системы.

Устройство пристенного дренажа фундамента вокруг дома

Прежде чем приступить к установке околодомовой дренажной системы необходимо определиться с ее типом, зависящим от нескольких параметров:

  • разновидности грунта;
  • наличия у здания цокольного этажа или подвала;
  • происхождения воды, которую нужно отводить.

Пристенный подземный вариант применяют при наличии цоколя, высоком УГВ и суглинистых и глинистых почвах. Если необходимо защитить основание дома только от осадков, то достаточно будет поверхностной системы.

Для защиты дома, расположенного на песчаных или супесчаных обводненных почвах и не имеющего подвала, применяют кольцевой (траншейный) дренаж.

Определившись с типом дренажа, можно приступить к составлению схемы, проектированию системы и планированию всех работ. Этот этап позволяет свести все возможные недочеты, которые потом исправлять накладно.

Для плана нужно определиться с самой низкой точкой на участке для установки дренажного колодца, который с общим кольцом системы будет соединять труба.

Схему лучше начертить на миллиметровой бумаге или в специальной программе. На чертеже должны быть показаны:

  • дом, а также прилегающие к нему строения;
  • деревья и кустарники;
  • места прохождения дрен в зависимости от выбранного типа дренажа;
  • ревизионные и дренажный колодцы.

Смотровые емкости устанавливают на месте поворота трубы, например, в углах дома, или каждые 30 м для прямого участка трубы.

На плане следует также записать глубину укладки труб. Этот показатель зависит не только от нижней плиты фундамента и высоты пола, но и от уровня промерзания почв. Трубы должны проходить глубже точки нулевых зимних температур грунта

Важно написать диаметр дрен, влияющий на ширину траншеи, и необходимый уклон

Проектирование лучше доверить специалистам. А вот закупку необходимого материала и монтаж дренажной системы на основании грамотного плана можно осуществить самостоятельно.

Устройство пристенного дренажа фундамента вокруг здания

Легко возводить во время строительства здания, значительно позже. Тот же кольцевой дренаж, но размещенный вдоль цоколя. Последний становится второй стенкой траншеи. С него начинают основную часть работ после рытья траншеи. Цоколь, обнаженный фундамент тщательно очищают от загрязнений, покрывают сначала 2-3 слоями битумной грунтовки, после высыхания — битумной мастикой. Наносят в 2-3 слоя, армируя мелкоячеистой пластиковой сеткой.

Внешняя стенка делается наклонной. Конкретные размеры зависят от глубины дренажной траншеи. На приводимых схемах, фото глубина 160 см (оптимальная для средней полосы России).

На дне формируют, тщательно утрамбовывают песчаную подушку. Поверх раскладывают полотнища геотекстиля. На последний насыпают крупный щебень. Прокладывают дрены, с уклоном в сторону сборного колодца. Поверх отсыпают мелкий щебень, заворачивают в геотекстиль. Траншею засыпают песком, частью вынутой почвы.

Над пристенным дренажем можно сделать отмостку — увеличит степень защиты от влаги, сделает систему дренажа эффективнее.

Засыпка дренажных труб гравием
