Висячие стропильные системы
Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.
Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.
Характерные черты стропильных конструкций висячего типа:
- Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
- Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
- Установка на стены готовых замкнутых треугольников – стропильных ферм.
К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.
Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.
Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.
Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.
Владельцев домов с пролетами 3-5 м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.
Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двускатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.
Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.
Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.
Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жесткой врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.
В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.
В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.
С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.
Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.
Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.
Количество труб и соединений ↑
Точно измеряют расстояние от края кровли до отмостки. От полученного значения необходимо отнять высоту перехода, сформированного отводами от воронок, соединяющими желоб с трубой. В результате получают точную длину трубы от нижнего края переходника до поверхности грунта.
Элементы вертикальной трубы водостока
Если не планируется ввод прямого участка водостока в дождеприемник, от длины трубы отнимают высоту от земли до края слива. Обычно высота установки слива не превышает 30 см.

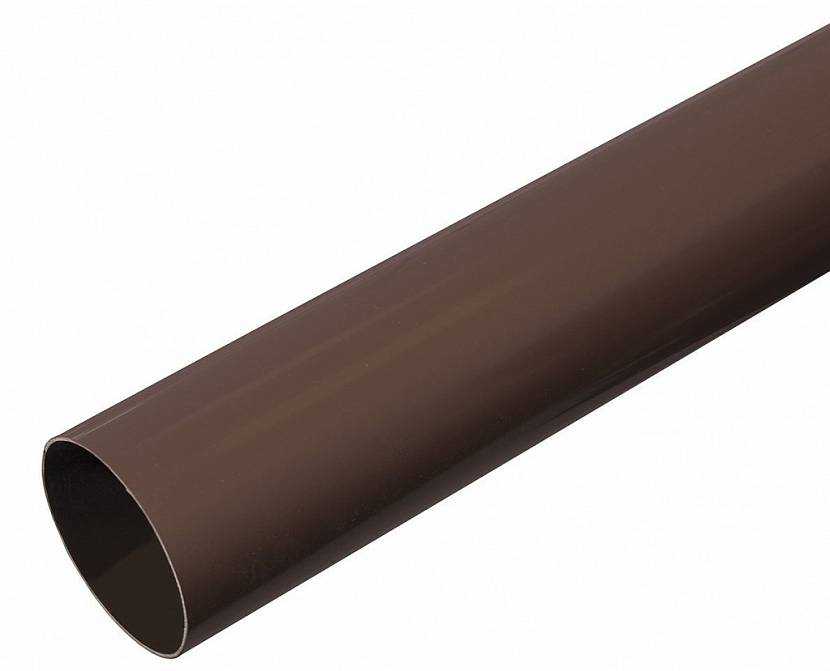

Водосточная труба из металлопластика
Длину вертикального отвода необходимо разделить на длину заводской трубы. Чтобы спланировать безотходную установку водосточных труб, высчитывают общую длину всех вертикальных стояков. Многие производители выпускают детали в нескольких размерах: 2, 3 и 4 м. Комбинируя длину заводских изделий, можно добиться минимального количества отрезных участков.
Соединители водостока
Соединяют трубы специальными муфтами. Количество соединителей равно количеству стыкуемых участков. К примеру, для трубы высотой 6 м потребуется 2 готовых заводских водостока и 2 муфты: одна — для соединения с подкровельным отводом, вторая – для стыковки труб.
Крепить трубу к стене рекомендуют специальными держателями. Соблюдают отступ от стены и интервал установки, не превышающий 2 м. Количество держателей для каждого отвода умножают на количество водосточных труб.
Крепление трубы к стене
Для фиксации хомутов используют шурупы. Длину метизов определяют по материалу облицовки стен. Для оштукатуренных поверхностей достаточно крепить хомут шурупами длиной 10 см.
Для фасадов с изоляционным слоем к стандартной длине метиза следует добавить толщину утеплителя и декоративной облицовки. К примеру, для стены с 6-сантиметровым пенополистирольным покрытием длина шурупа должна составлять 16 см.
Дождеприемники устанавливают при подключении системы водоотвода к ливневке. Для каждого водостока планируют 1 дождеприемник.
Сливной отвод над открытым приемником
Если ливневой канализации нет, то слив дождевой воды из водостока организуют в дренажные каналы или на поверхность грунта. При соединении с дренажом под водостоками формируют открытые каналы с использованием бетонных или пластиковых лотков с решетками.
Планирование и схемы водостока
Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:
- Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
- Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
- Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
- Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
- При расчетах учесть нормы технической документации, СНиП.
Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.
Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки
Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.
При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.
Практические рекомендации
Для скатных кровель существует одно требование по количеству водосборных воронок — не менее 1 на 24 метра желоба. Его диаметр зависит от интенсивности осадков в вашем регионе: чем их больше, тем больше должен быть диаметр как желоба, так и труб.
На плоских кровлях к этому расчету необходимо подойти ответственнее, так как застой воды на них может привести к порче кровельного покрытия. Максимальная площадь водосбора одной воронки составляет от 800 до 1200 квадратных метров, причем крайние из них должны располагаться как минимум на 1 метр дальше парапета. На частный дом хватит двух воронок — на случай, если одна выйдет из строя.
Монтаж наружных водосточных труб осуществляется после фасадных работ, но иногда проще закрепить кронштейны до их окончания. Так, при устройстве мокрого фасада их целесообразно установить до наклейки утеплителя, правильно рассчитав длину.
Во избежание засора системы рекомендуется установить в водоприёмные воронки решетки. У воронок внутреннего слива они входят в комплект, для наружных лучше приобрести их отдельно, особенно если рядом с вашим домом находятся деревья.
https://youtube.com/watch?v=qiT_oieIuS0
Устройство внутреннего водостока
Начнем с того, что водосточная система этого типа используется только на плоских крышах. Состоит они из нескольких элементов, соединенных между собой раструбным способом, то есть когда конец одного элемента входит в конец другого с плотным прижимом. И это обеспечивает стопроцентную герметизацию соединения. Правда, нередко мастера добавляют герметик, чтобы гарантировать герметичность стыка.
Итак, первый элемент, который располагается на плоскости крыши, это воронка. Ее назначение – первичный сбор дождевой и талой воды. На рынке водосборные воронки представлены огромным разнообразием. По конструкции они бывают плоскими и колпаковыми, по сырьевому материалу, из которого изготавливаются, пластиковыми, из нержавеющей стали или медных сплавов. Именно сырьевой материал чаще всего и определяет цену воронки.

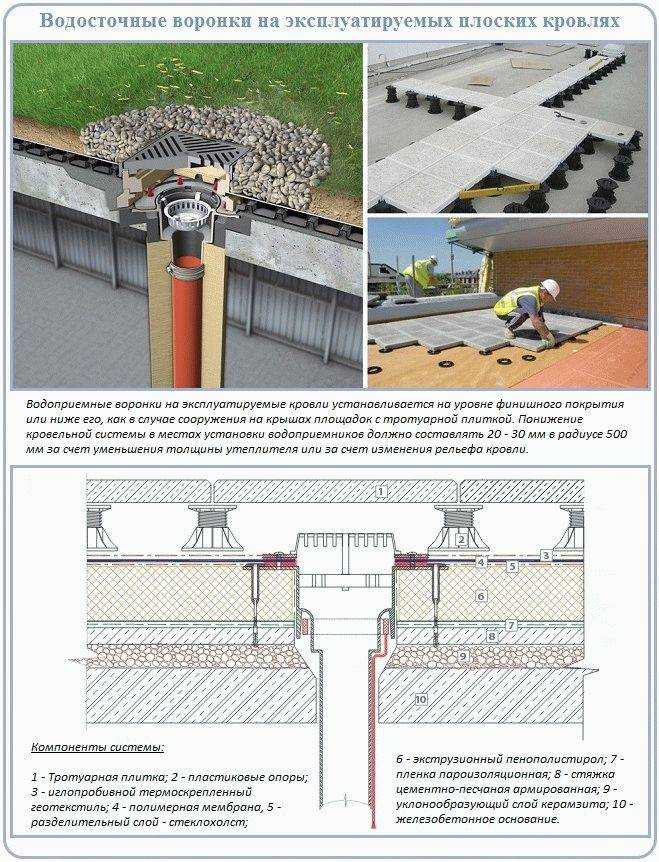

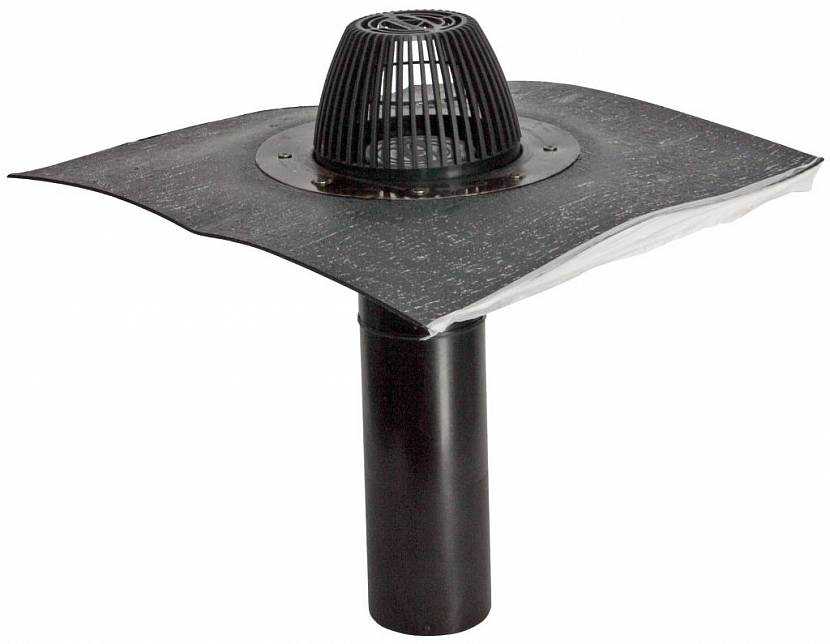

Водоприемная воронка внутреннего водостокаИсточник vellmart.net
И третье разделение – по размерам внутреннего сечения. Это важный параметр, от которого зависит эффективность работы всей водосточной системы. Диаметр воронки подбирают по диаметру используемых труб, которые в свою очередь подбираются на основании расчета. Последний проводят с учетом площади кровли, с которой собирается вода.
Второй элемент – трубы для внутреннего водостока, которые собираются в стояк. По сути, это вертикально расположенный контур, который соединяет воронку с отводящим трубным контуром. Как уже было сказано выше, диаметр труб выбирают с учетом площади кровельной плоскости. Обычно стояк закладывают еще при строительстве дома. И его место расположения – внутри несущей стены, но не внешней. Все дело в том, что внутри такой стены трубы могут замерзнуть.
Для внутреннего водостока используют пластиковые или асбестоцементные трубыИсточник vellmart.net
Именно расположение стояка в стене предопределяет технологию его сборки. Все дело в том, что любой стык – это место возможных протечек. Поэтому трубы стояка в основном соединяются сваркой. При этом сварочный процесс проводит мастер с высокой квалификацией. Здесь качество стоит на первом месте. При этом стараются стояк собирать с наименьшим количеством стыков.
Третий элемент внутренней водосточной системы – трубы отводящие. Их назначение – соединить стояк с ливневой канализацией. Обычно два контура соединяются между собой отводом. При этом отводящая часть водостока должна располагаться под небольшим уклоном к горизонту, чтобы обеспечить самотек отводимой воды. Необходимо отметить, что существуют разные типы внутренних водосточных систем, где отводящие трубы могут располагаться между воронкой и стояком. Но об этом чуть ниже.
Итак, водосток внутренний состоит из трех частей. Но кроме этого в его комплектацию входят крепежные изделия и ревизионные патрубки (ревизии). Что касается крепежных изделий, то это могут быть хомуты или кронштейны, с помощью которых все трубные изделия крепятся к несущим конструкциям здания.

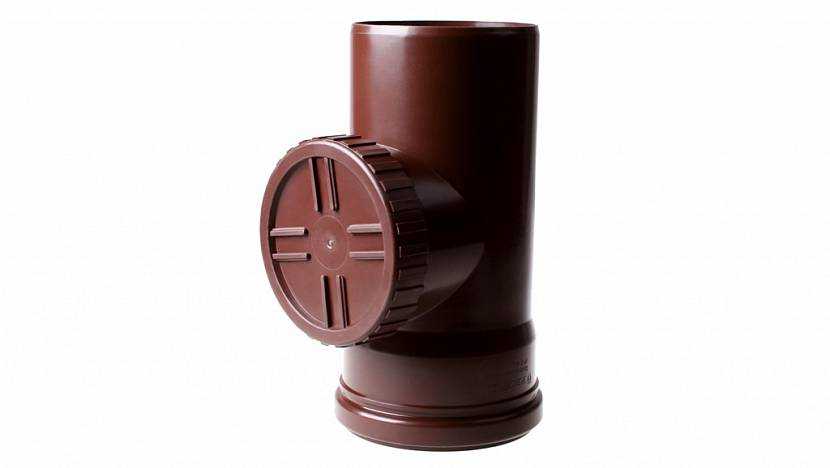

Ревизия для внутреннего водостокаИсточник dahbud.od.ua
Что касается ревизии, то это небольшой длины патрубок, в конструкции которого есть отверстие, закрываемое крышкой. Отметим, что ревизии – обязательное приспособление водостока, через которое производится чистка контуров (при необходимости) и осмотр на предмет засорения или выявления дефектов.
Говоря об устройстве внутреннего водостока, необходимо отметить, что плоскость крыши формируют с так называемой разуклонкой. То есть когда воронка оказывается ниже, чем вся остальная плоскость кровли. Именно таким способом достигается сбор воды именно на участке, где установлена воронка. То есть жидкость под уклоном стекает к ней.

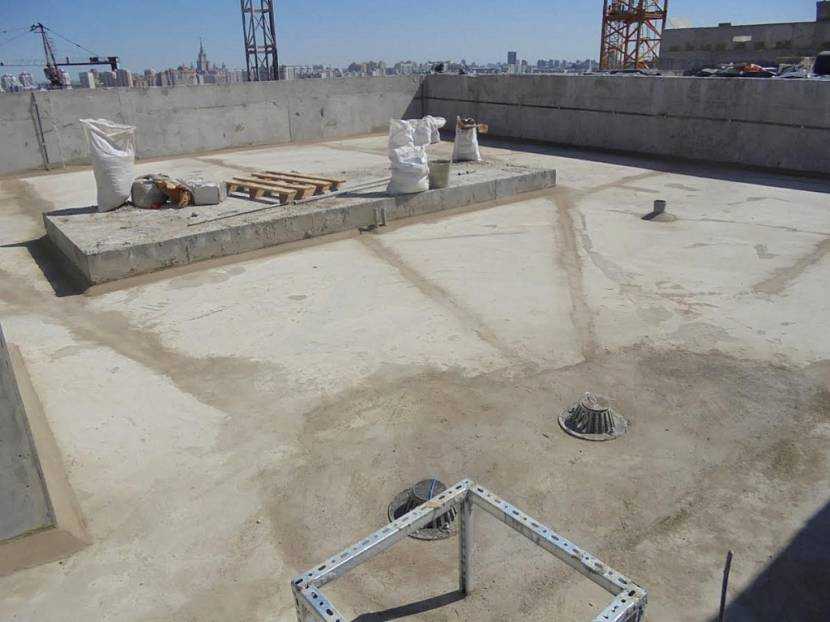

Плоская крыша сооружается с уклоном в сторону водоприемных воронокИсточник iv-proect.ru
Зачем водосток нужен?
Почему нельзя оставить крышу не оборудованной водостоком? Многие дома имеют довольно необычные и красивые кровли, и их владельцы желают отказаться от обустройства этой важной системы только лишь потому, что не желают портить внешний вид крыши и строения в целом. Ведь водосток представляет собой систему желобов и труб, которые выглядят далеко не так изящно, как, возможно, сам дом. Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим
Но принятие такого решения будет в корне неверным – каким бы красивым и необычным не был дом, водосток с крыши ему необходим.
Водосточная система из ПВХ
Основные требования к водостоку
В первую очередь, водосточная система обеспечивает защиту строения от воздействия атмосферных осадков на фасады и фундамент. Вода, капающая с неба – далеко не самая чистая жидкость, она содержит массу химических веществ, а в отдельных регионах – буквально всю таблицу Менделеева. И некоторые строительные материалы под ее воздействием начинают довольно быстро терять свой внешний вид и разрушаться, из-за чего строение становится уже не таким прочным и надежным, каким было изначально. Да и мокрые стены теряют часть теплосберегающих свойств, выглядят некрасиво.
Когда дом возведен на пучинистом грунте, то все еще серьезней! Почва напитается водой, зимой все это расширяется и начинает давить на само здание
Действует система водостока просто: вода, попавшая на крышу, собирается в один желоб, по которому направляется в определенную точку так называемого безопасного стока. И если система спроектирована правильно, то она надежно защищает от воды и фундамент, и стены.
Организованный водосток с крыши
Инструкция по монтажу водосточной системы
- Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
- Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
- Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
- Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.
Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.
- Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.
Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.
По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!
- Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
- При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
- Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.
Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).
Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.
Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.
Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.
Как правильно определиться с системой водостока
Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.
- Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
- Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
- Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.
Монтаж водосточной системы показан в видео:
Греющий кабель в водосточной системе
Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.
Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com
Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.
Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.
Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.
Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.
Греющий кабель на свесе крышиИсточник tiu.ru
Как работает система обогрева водостоков показано в видео:
Разновидности современных водосточных систем по материалу изготовления
Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.
Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.
Водосточная конструкция из пластикаИсточник rooms-styling.com
Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.
Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.
Медный водостокИсточник pinterest.com
Обобщение по теме
Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.
Наиболее распространённые ошибки при установке водоотводной системы с крыши
Как правило, ошибки при устройстве системы водоотвода допускают неопытные строители, предпочитающие выполнять работы самостоятельно и без предварительных расчётов, что, в свою очередь, приводит к неприятным ситуациям в процессе эксплуатации зданий и сооружений.
Наиболее распространёнными ошибками являются:
- Неправильное выполнение расчёта по сечению водоприёмных элементов.
- Неправильно выдержанный уклон желобов (при внешней системе водоотвода).
- Не выдержанно расстояние между кронштейнами, на которые укладывается водоприёмный желоб – оно больше, чем допустимо.
- Отсутствие герметизации стыков в местах соединения конструктивных элементов системы, что приводит к протечкам.
- Неправильное размещение желоба в пространстве по отношению к стекающей в него воде.
- Необеспечение герметичности в местах установки водоприёмных воронок.
- Неправильно выдержанные уклоны, обеспечивающие стекание воды к водоприёмным элементам.
Сечение желоба должно быть таким, чтобы принять максимально возможное количество воды и обеспечить её транспортировку в водосточную трубу
Технология установки водостока
Технология монтажа водосточной системы включает следующие этапы:
- Установка воронки. С установки водозаборной воронки монтаж начинается в том случае, если воронка закрепляется непосредственно к кровле на кронштейнах. Есть воронки, закрепляющиеся к желобам, тогда их устанавливают после монтажа желоба посредством механического защелкивания или клея;
-
Установка кронштейнов. Как правило, расстояние размещения кронштейнов для желобов указано в инструкции на водосток. Основное правило – это обеспечить уклон желоба. Для этого крайний кронштейн закрепляется в наивысшей точке желоба, натягивается от него к воронке шнур, по которому инсталлируются прочие кронштейны. Держатели могут монтироваться на стропильные ноги (если кровля не покрыта) или на ветровую доску;
- Установка желобов. Укладка начинается от воронки. Герметизация стыков осуществляется, в зависимости от типа системы, с помощью клея, спайки или соединительных элементов. На выступающих элементах фасада дома к желобам крепятся угловые соединительные элементы. На торцах желоб закрывается боковой заглушкой;
- Установка труб. Монтаж труб начинается от воронки, в отдалении от стены. Для соединения частей труб используются муфты и хомуты. Промежуток крепления к стене составляет до 2 м. При необходимости в систему включаются разветвители труб. Между отмосткой здания и сливным элементом водосточной трубы расстояние должно быть не менее 300 мм. При установке линейного водостока расстояние можно сократить до 150 мм.
Безусловно, устройство водостока защитит ваш дом и кровлю от воздействий природных факторов. Главное понимать, что водосток устанавливают с расчетом длительного срока эксплуатации, поэтому к этому делу необходимо подходить с ответственностью.
Алгоритм расчета водосточной системы
Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих
Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов
Этап #1 – сбор данных для расчетов
Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.
Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см
На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.
Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб
Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.
Этап #2 – определение диаметра и количества труб
Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.
Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.
Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру
Сложнее вычислить количество вертикальных отводов.
Следует руководствоваться следующими правилами:
на линию длиной 10 м и меньше – 1 водосток;
если длина желоба превышает 12 м – 2 отвода;
для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
на линии с заглушкой – по 1 отводу.
Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.
Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру
На больших скатах расстояние между водосливными трубами не должно быть более 24 м.
Этап #3 – расчет дополнительных элементов системы
После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:
- Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
- Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
- Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.
Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.
Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см
Для расчета количества коротких кронштейнов используют формулу:
N = (L-30)/60,
Где:
N – искомое значение;
L – длина желоба в сантиметрах.
Вычисление проводят отдельно для каждой линии.
Этап #3 – вычисление вертикального отвода
Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.
Расчет длины трубы:
- Измерить расстояние от отмостки до края крыши.
- От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
- От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.
Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.
Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада
К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.
