Установка водосточной системы: основные этапы самостоятельного монтажа водостоков

Преимущества обустройства водоотвода своими силами

Ни одна операция по установке ливнёвки не требует специального инструмента или особых профессиональных навыков. Выполнить работу под силу любому хозяину частного дома.

При этом:

• система рассчитывается и монтируется в соответствии с собственными требованиями пользователя;
• потребитель получает полную уверенность в работоспособности и безотказном функционировании ливневки;
• экономятся время и средства на ожидание прибытия бригады мастеров и оплату их труда.

Кроме того, хозяин дома получает полное представление о слабых местах системы, которые требуется регулярно контролировать и оперативно ремонтировать.

Не пожалейте трех минут своего времени и посмотрите, как правильно смонтировать водосточную систему своими руками.

Особенности монтажа системы отвода воды

Крепление водостока к зданию и крыше осуществляется при помощи специальных кронштейнов. В качестве нормы принимают правило, в соответствии с которым крепление водосточного желоба выполняют через каждый метр

При расчете водосточных труб берут во внимание то, что каждые 10 метров желоба должны оснащаться одной водосточной трубой диаметром 100 мм. Очень полезно знать площадь крыши, а еще лучше её проекции. Это связано с тем, что крыша площадью 100м 2 при наклоне 30° будет воспринимать больше атмосферных осадков, чем такая же крыша с уклоном 45°

Специалистами в строительной сфере уже давно установлено, что каждые 100 м 2 проекции крыши необходимо оснащать одной водосточной трубой диаметром 100 мм

Это связано с тем, что крыша площадью 100м 2 при наклоне 30° будет воспринимать больше атмосферных осадков, чем такая же крыша с уклоном 45°. Специалистами в строительной сфере уже давно установлено, что каждые 100 м 2 проекции крыши необходимо оснащать одной водосточной трубой диаметром 100 мм.

Крепление водосточных труб также осуществляют хомутами, только немного другого типа, чем для желобов. Очень часто здания и сооружения имеют сложную конструкцию крыши, требующую дополнительную установку водосточных труб. В связи с этим при расчете водосточной системы специалисты учитывают наличие фронтонов, выступов, эркеров и других архитектурных особенностей.

Особенно часто возникает вопрос, как закрепить водосток из оцинковки к зданию. Это можно очень просто осуществить при помощи специальных оцинкованных хомутов и кронштейнов, имеющихся в свободной продаже. Одной из особенностей конструкции оцинкованных систем является наличие защитного полимерного слоя под краской. При деформации этого полимерного покрытия, коррозия очень быстро распространится по всей поврежденной зоне. В связи с этим при эксплуатации и монтаже оцинкованных элементов применять острые предметы и инструменты, а также осуществлять чрезмерные изгибы и другие операции, опасные для полимерного покрытия, запрещено.

При выборе цвета и фактуры водостока следует особое внимание уделить цвету кровли и фасада здания. Водосточная система должна гармонично вписываться в дизайн сооружения и не портить своим видом фасад. В ином случае водосток следует спрятать с тыльной стороны дома, что будет оптимальным решением при невозможности выбрать подходящий цвет

При использовании мягкой черепицы специалисты рекомендуют устанавливать пластиковую водосточную систему. Это обусловлено наличием у неё слоя минеральной крошки с абразивными свойствами. При больших потоках воды она смывается в водосток, царапая поверхность желоба, воронки и труб, а это соответственно может приводить к повреждению полимерного покрытия и развитию коррозии

В ином случае водосток следует спрятать с тыльной стороны дома, что будет оптимальным решением при невозможности выбрать подходящий цвет. При использовании мягкой черепицы специалисты рекомендуют устанавливать пластиковую водосточную систему. Это обусловлено наличием у неё слоя минеральной крошки с абразивными свойствами. При больших потоках воды она смывается в водосток, царапая поверхность желоба, воронки и труб, а это соответственно может приводить к повреждению полимерного покрытия и развитию коррозии.

Расчет материала

Для расчета материалов по СНиП необходимы следующие данные:

• площадь кровли;
• количество среднегодовых осадков;
• температурный минимум зимой в регионе;
• наличие дождевой канализации.

Данный расчет помогает определить количество желобов, а вернее суммарную длину свесов, которую поделили на длину одного желоба. Например, суммарная длина свеса равна 40 метров. Отнимите длину угловых элементов (по 15 см на одну сторону) Получается: 12*15 = 1,80. Затем: 40 – 1,8 = 38,2 м.

Стандартная длина одного желоба из оцинковки – 3 метра. Значит, потребуется 13 желобов (38,2/3 =12,7). Количество соединительных элементов подбирается по числу мест соединений в конструкции. В этом вам поможет чертеж, на котором нужно изобразить прямоугольник со схематично расположенными элементами водостока. Для нашего примера потребуется 18 соединительных муфт.

Если система не замкнутая, а желоба будут монтироваться с открытыми торцами, то нужно определить число заглушек. Например, для двускатной щипцовой кровли, на которой монтируется система в две нитки, нужно установить четыре заглушки. Если кровля четырехскатная, шатрового типа, заглушки не потребуются вовсе.

Число угловых элементов будет равным количеству наружных и внутренних углов дома. Количество труб выбирается таким образом, чтобы оно совпадало с числом водостоков, а их длина должна соответствовать высоте сооружения. В некоторых случаях нужны изогнутые колена. Их необходимость определяется шириной свеса.

На каждое соединение секций необходимо надеть хомут. Если труба трехметровая, то хомутов должно быть два: один сверху, другой снизу.

Расчет внутреннего водостока ведется по правилу – одна воронка на 0,75 метра кв. Шаг между воронками определяется делением длины крыши, вымеренной по продольной оси, на количество воронок. Кроме водоприемников для системы потребуются:

• стояки;
• отводящие трубы
• выпуск.

Для внутреннего водостока можно выбирать трубы диаметром 100, 140, 180 мм. Длина может составлять 70 или 150 м. Поступающая влага передается ливневой канализации. Если водоотводы предполагается использовать круглогодично, то систему лучше разместить в отапливаемой зоне.

Внутренняя система часто страдает из-за мусора, который может попасть в нее с крыши. Конструкция защиты предельно проста – колпак и стакан. Это вспомогательный элемент, но он хорошо справляется с задержанием различного мусора.

Такое вспомогательное устройство не потребуется, если внутренний водосток устанавливается с сифоном. Это специальный клапан для ливневой канализации, подключенной к водостоку. Он удерживает давление воды, находящейся в трубах. При заполнении водосточной системы клапан открывается, происходит очень быстрый выброс осадков. Образование засоров в сифонной системе происходит редко, чистить ее практически не нужно.

Последовательность проведения монтажа водосточной системы

В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

Установка кронштейнов на лобовую доску

Крепление кронштейнов к обрешетке

Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

Кронштейн с длинной ножкой

Важно при установке придерживаться строго двух параметров:

• расстояния между крепежными изделиями;

• расстояние от середины крюка до края свеса крыши.

Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.

Установка и крепления кронштейнов к обрешетке

Крепление к стропильным ногам

Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.

Кронштейн с повернутой на 90° ножкой

Крепление к лобовой доске

На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.

Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.

Монтажная планка с кронштейнами для желобов

Другие варианты

Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.

Крепление к подшивке свеса крыши

Основные моменты при проектировании водостоков

Вопрос, как будет обустроена водосточная система, должен решаться еще на этапе проектирования постройки.

При составлении расчетов руководствоваться нужно требованиями действующего СНиПа 2.04.01-85. Такой подход позволит с учетом всех нюансов грамотно подобрать оптимальный вариант исполнения конструкции.

Ключевое предназначение водосточной системы – собирать и отводить осадки, защищая тем самым стены и фундамент здания от преждевременного разрушения

1. Сделав копию чертежа крыши, начертить план расположения элементов водостока.
2. Просчитать общую площадь кровли и всех ее скатов по отдельности с учетом примыкающих вертикальных стен.
3. Взяв за основу показания интенсивности дождей в данной местности, определить пропускную способность системы.
4. В соответствии с полученными значениями определить диаметр монтируемых водосточных труб, количество и сечение сливных воронок, а также частоту их размещения вдоль стены постройки.

В результате должна получиться система, способная собирать и отводить максимальное количество жидкости.

На этапе проектирования важно определиться с расположением стояков с тем, чтобы они не нарушали экстерьерную композицию. Чаще всего их размещают по углам здания, но вполне допустим вариант обустройства в созданной эркером нише

Если сброс исходящей из водостоков трубы будет осуществляться на отмостку, стояки лучше максимально удалить от входов в подвальные помещения, цокольных вентиляционных отдушин и проложенных возле дома пешеходных дорожек.

Установка защитной сетки существенно снизит вероятность быстрого забивания системы мусором и предельно упростит регулярную прочистку желобов

• Защитная сетка для желоба. Обычно она не входит в число основных элементов конструкции, но, установив ее, можно значительно увеличить период эксплуатации водосточной системы между обслуживаниями, существенно облегчить уход за ее каналами. Например, опавшие листья, попавшие на сетку, после окончания дождя высохнут и слетят на землю. Если же они задержатся в желобе, то поток воды может тормозиться, а вокруг листьев постепенно будет собираться и другой мусор, со временем перекрывая канал.
• Колено (или отвод) – это участок трубы, который меняет направление водяного потока. В некоторых случаях без них нельзя обойтись, например, если свес имеет достаточно большую ширину, а водосточную трубу нужно закрепить на стене дома. Кроме того, такие отводы обычно ставят на нижнем конце водосточных труб, так, чтобы вода отбрасывалась в направлении от стен.
• Соединитель двух частей желоба устанавливается под двумя его участками или же под прямым и угловым элементом.
• Кронштейны для удержания желоба вдоль карниза крыши.
• Хомут для закрепления водосточной трубы к стене.

Составляющие водосточной системы

Система включает две группы деталей – горизонтальной и вертикальной водоотводящей части. Вместе они насчитывают порядка десятка видов конструктивных элементов, каждый из которых выполняет поставленную перед ним задачу.

Главное при выборе составляющих водосточной системы – подбирать элементы, которые и в конструктивном плане, и по внешнему виду гармонично дополняют общую картину

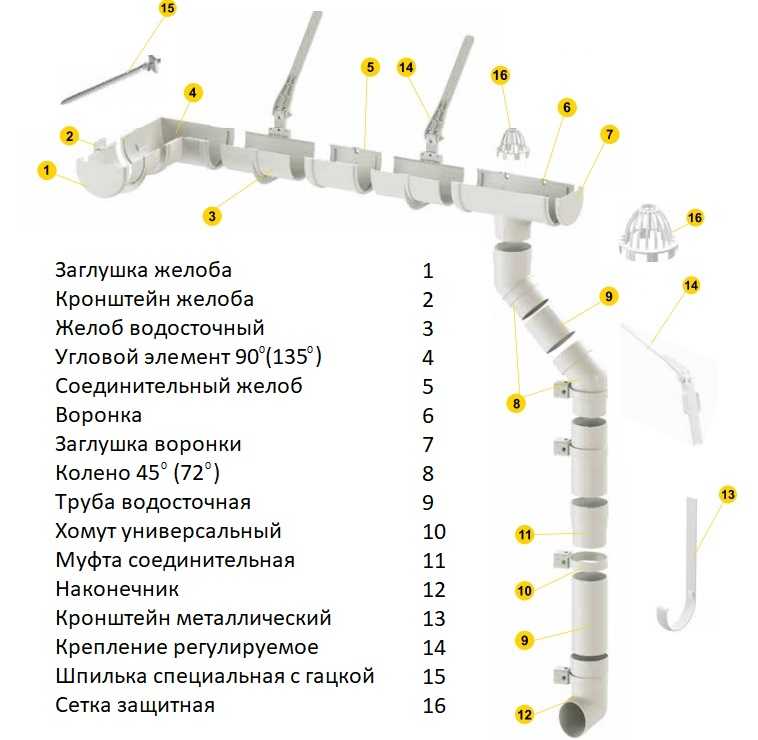

Конструктивными элементами водосточной системы выступают:

• водосточные трубы – ключевые функциональные элементы системы, предназначенные для перемещения масс воды с кровли;
• желоба – узкие каналы для сбора и перенаправления воды;
• воронки – конические раструбы в верхней части трубы предназначены для сбора, задержки и отвода стекающей по желобам воды;
• колена – конструкции в виде коротких загнутых отрезков труб устанавливают с целью изменения направления потока воды;
• кронштейны – крепежи для фиксации желоба к кровле;
• уплотнители – доборные элементы обеспечивают прочность крепления в местах сочленений;
• хомуты – крепежи для фиксации конструкции к фасаду здания.

При сооружении водосточной системы на длинноскатных крышах дополнительно устанавливают направляющие желоба. Их основное предназначение – снижать скорость потока воды по поверхности кровли.

Собранную из направляющих желобов конструкцию располагают практически параллельно относительно конька с тем, чтобы она собирала весь поток дождевой воды, скатывающийся с кровли

Форма водосточных желобов и кронштейнов может быть любой. Встречаются изделия с круглым и полукруглым сечением, П-образной и трапециевидной формы.

Различаются желоба и по способу соединения с кронштейном. Проще всего устанавливать системы, предполагающие фиксацию посредством простого защелкивания. Входящие в комплектацию поворотные защелки дают возможность без особых хлопот в случае необходимости замены или выполнения ремонтных работ демонтировать часть желоба.

Водосборные воронки универсальны, установить их можно в любом месте водосточной системы. Заглушки, закрывающие желоба, бывают двух вариантов исполнения: лево- и правосторонние.

Соединение водосточных труб и прокладку отводов воды от цоколя здания невозможно выполнить без задействования колен. Их количество определяется из расчета, что на каждую водосточную трубу требуется устанавливать три колена: одно внизу и два вверху.

Для фиксации водосточной конструкции к фасаду здания применяют хомуты. Для металлических водопроводов выбирают крепежи с завинчивающимися элементами и длинной шпилькой. Для ПВХ конструкций – пластиковые фиксаторы с двумя точками опоры.

Виды современных водостоков, их плюсы и минусы

Водосливных систем бывает несколько:

1. Неорганизованная. Дождевая вода за счет выполненной под уклоном кровли стекает прямо на землю. Существенный минус – попадание брызг, влаги на стены, фасад, фундамент зданий, что ускоряет их разрушение. Не рекомендуется устанавливать в жилых домах. Подойдет для обустройства односкатной крыши сараев, гаражей, построек хозяйственного назначения.
2. Внутренняя организованная. Такие водосливы монтируют в многоэтажках. Отлично подходит для регионов с суровым климатом. Система труб располагается внутри стен, поэтому риск намерзания льда минимален.
3. Внешняя (наружная) организованная. Общепринятый тип крепежа. Изделие состоит из соединенных между собой желобов, труб, по которым вода стекает с крыши.

По форме встречаются прямоугольные, круглые. Продаются они готовыми, но их несложно сделать и самому.

Разделяют пластиковые и металлические водосточные системы.

Из пластика

Самый популярный тип в частном и малоэтажном строительстве. Материал – поливинилхлорид (ПВХ) со специальными добавками, которые делают изделие устойчивым к перепаду температур и воздействию ультрафиолета.

Среди плюсов пластиковых моделей:

• легкий вес;
• устойчивость к солнечным лучам (материал не теряет свойств, не выгорает);
• морозостойкость;
• простота крепления;
• доступная цена;
• разнообразие деталей и цветовой гаммы.

Рабочий температурный диапазон составляет -40 до +70 градусов.

Среди минусов:

1. Поврежденная деталь не подлежит ремонту.
2. Разрушается, трескается при сильном ударе, падении.
3. При нагреве расширяется.
4. Не подходит к использованию в многоэтажных домах.

Из металла

Металлические водостоки бывают:

• алюминиевыми;
• медными;
• цинк-титановым;
• стальными (оцинковка, с полимерным слоем, разноцветные).

Стоит меньше, а служит дольше оцинкованная с защитным полимерным покрытием. Причем полимерный слой присутствует как с наружной части, так и внутри. Выбор цветов большой.

Среди преимуществ металлической водоотводной конструкции:

1. Выдерживает резкие перепады температур в диапазоне от -60 до +130 градусов.
2. Не горит.
3. Элементы прочные и надежные, устойчивы к механическим повреждениям.
4. Металл отлично справляется с сильным ветром, не деформируется при большой снеговой нагрузке.

Основной минус – при повреждении полимерного слоя металл начинает коррозировать, портится.

Как изготовить крепление для самодельного водостока?

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле

Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома. Сгибать крючки при помощи обычных тисков – изматывающее занятие

Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

• Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
• Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
• Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
• Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
• Шаг 5. Выставляем необходимый угол сгиба.
• Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
• Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
• Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

• Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
• Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

Монтаж водостоков Деке своими руками

Крепление к лобовой доске

Данный метод предполагает крепление на фасад дома толстой доски и применяется в случаях, когда:

• расстояние между стропилами более 60 см, что не дает возможность надежно закрепить желоб;
• установка водостока выполняется в жилом доме, то есть уже при наличии кровли.

Таким образом, монтаж водостока Деке на лобовой доске позволяет закрепить воронки и кронштейны именно там, где необходимо.

Установка на лобовую доску желобов Деке выполняется посредством специальных пластиковых кронштейнов.

Крепление на стропила и обрешетку

В том случае, когда установка водостоков выполняется до выполнения кровельных работ, необходимость в монтаже на лобовую доску отпадает. В таком случае крепление выполняется одним из следующих способов:

• если расстояние между стропилами не превышает 60 см, то на нижнюю сторону стропил закрепляются длинные металлические кронштейны, которые могут быть подогнуты для обеспечения необходимого наклона в сторону воронки;
• в случае невозможности надежно закрепить желоб из-за большого шага стропил поступают следующим образом: прямо к деревянной обрешетке крыши крепят металлические пластины-удлинители, сгибая их под нужным углом, а уже на них закрепляют пластиковые кронштейны.

У обоих методов установки кронштейнов для желобов есть свои особенности и плюсы. Специалисты рекомендуют самый простой и вместе с тем часто используемый способ — монтаж кронштейнов на лобовую доску.

Краткое руководство по установке водостоков Деке

Для того, чтобы ливневая канализация работала должным образом, при монтаже следует руководствоваться достаточно простой инструкцией. Разберем пошагово порядок установки ливневки Деке своими руками:

Установка подходящих кронштейнов одним из вышеперечисленных способов.

Установка водоприемных воронок.

Крепление желобов к кронштейнам посредством фиксаторов.

Монтаж на желоб и воронку слива специальных защитных сеток, препятствующих проникновению листвы и мусора в водосточную систему ливневой канализации.

Крепление водосточных труб посредством хомутов к стенам дома.

Подсоединение труб с помощью колен, имеющих угол наклона 45°, к воронкам.

Нижние концы водосточных труб заводятся в дождеприемник либо соединяются с угловыми коленами для отвода воды от фундамента.

Для правильной работы системы водоотведения следует устанавливать желоба таким образом, чтобы свеса крыш располагался примерно по их центру.

https://youtube.com/watch?v=LzAw9Sp32yA

Монтаж водосточный системы является основным этапом внешней отделки частного дома. Правильно проведенная установка ливневой канализации Деке серии Стандарт или Люкс обеспечит не только бесперебойную эксплуатацию кровли и обеспечит привлекательный внешний вид, но и предотвратит преждевременное разрушение фундамента и дома в целом.
