Монтаж фанового стояка канализации

Организация слива сточных вод требует строгого соблюдения баланса давления внутри системы. Отсутствие притока воздуха приводит к созданию вакуума, который буквально вытягивает воду из сифонов. Фановый стояк: зачем он нужен и что будет без него — этот вопрос становится критическим при проектировании частного дома. Ошибки в монтаже обходятся в сумму от 5 до 20 тысяч рублей при необходимости переделки. Процесс установки обычно занимает от одного до двух рабочих дней. Правильная вентиляция канализации полностью исключает появление неприятных запахов в жилых помещениях.

Основы функционирования канализационной вентиляции

Работа системы базируется на принципе действия гидрозатвора, который представляет собой водяную пробку в сифоне. Эта пробка служит барьером, не пропускающим газы из труб в комнату. Когда большой объем воды стремительно движется по магистрали, за ним образуется зона пониженного давления, или вакуум. Если воздуха в трубе недостаточно, этот вакуум срывает гидрозатвор, опустошая сифон.

Сложность монтажа оценивается как средняя, так как требует прохода через перекрытия и кровлю. Установка фанового стояка обязательна в домах с несколькими этажами или при наличии длинных горизонтальных участков канализации. Без него возможны бурление в трубах и постоянный запах из канализации.

Комплектация системы для монтажа

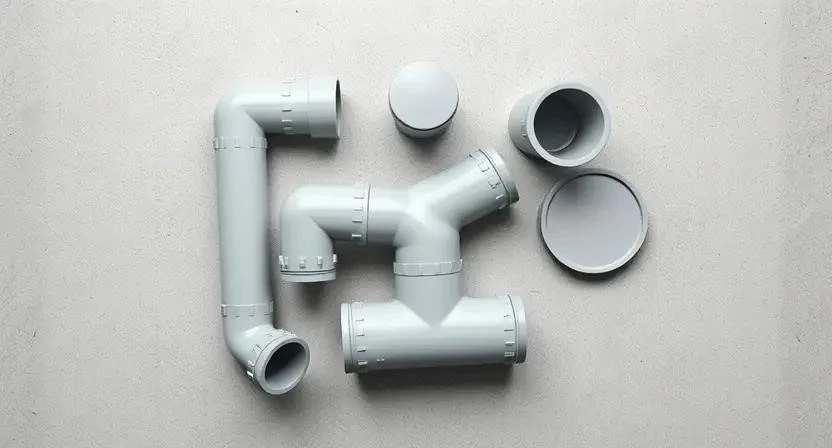

Для сборки надежной системы используются детали из поливинилхлорида, которые устойчивы к коррозии и воздействию бытовой химии. Важно подбирать все элементы одного производителя для обеспечения идеальной герметичности соединений.

• Канализационная труба ПВХ диаметром 110 мм.
• Тройник-переход для подключения к основному стояку.
• Угольники (отводы) под углом 45 или 90 градусов.
• Фановый колпак для защиты от осадков и птиц.
• Специальный сантехнический герметик.
• Металлические хомуты для крепления труб к стенам.
• Уплотнительные кольца (резинки).
• Очиститель и смазка для ПВХ соединений.

Техническое оснащение для работ

Правильный подбор инструментов ускоряет процесс и гарантирует точность соблюдения уклонов. Некоторые позиции можно взять в аренду, чтобы сэкономить бюджет.

• Перфоратор для сверления отверстий в бетоне и кирпиче.
• Ножовка по пластику с мелким зубом.
• Строительный уровень (пузырьковый) для контроля вертикали.
• Рулетка измерительная.
• Специальный строительный резак для труб.
• Лестница-стремянка или строительные леса.
• Средства защиты: очки, перчатки, респиратор.

Организация рабочего пространства

Первым этапом становится определение трассы прохождения трубы. Оптимально располагать стояк в технической шахте или примыкающим к стене, чтобы минимизировать количество изгибов. После этого выполняется детальная разметка всех отверстий в межэтажных перекрытиях и в точке выхода на кровле.

Защита отделки является приоритетной задачей. Стены и пол в зоне работ закрываются полиэтиленовой пленкой или оргалитом. Это предотвращает загрязнение поверхностей бетонной крошкой и пылью при сверлении.

Предварительная обработка узлов прохода

Очистка мест прохода трубы от старого раствора или мусора позволяет добиться плотного прилегания элементов. Сверление отверстий в крыше производится с учетом небольшого запаса по диаметру для последующей гидроизоляции. Важно обработать все примыкания антисептиком или грунтовкой, если используются деревянные конструкции.

Проверка уклонов основной магистрали выполняется перед началом подъема фанового стояка. Если основной слив имеет неправильный уклон, вентиляция может не решить проблему медленного ухода воды. Все узлы должны быть очищены от строительного мусора, чтобы исключить засоры при первом запуске.

Технология установки вентиляционного стояка

Монтаж требует последовательности действий для обеспечения полной герметичности и функциональности системы. Из своего опыта скажу: всегда проверяйте плотность посадки уплотнительного кольца перед окончательным задвиганием трубы, иначе придется разбирать весь стояк из-за одной течи.

1. Разметка вертикальной трассы по всей высоте здания (1-3 часа).
2. Подбор и нарезка ПВХ труб согласно замерам (2 часа).
3. Монтаж тройника-перехода от основного канализационного стояка (1 час).
4. Подъем и фиксация трубы через этажи с помощью хомутов (4-6 часов).
5. Проход через чердачное перекрытие с соблюдением вертикали (2 часа).
6. Установка фанового колпака на верхний конец трубы (30 мин).
7. Герметизация примыкания к крыше с использованием гидроизоляционных проходок (2-3 часа).
8. Проверка всей системы на герметичность стыков (1 час).
9. Тестовый слив воды из всех точек системы для проверки отсутствия бульканья (1 час).

Технические особенности и тонкости

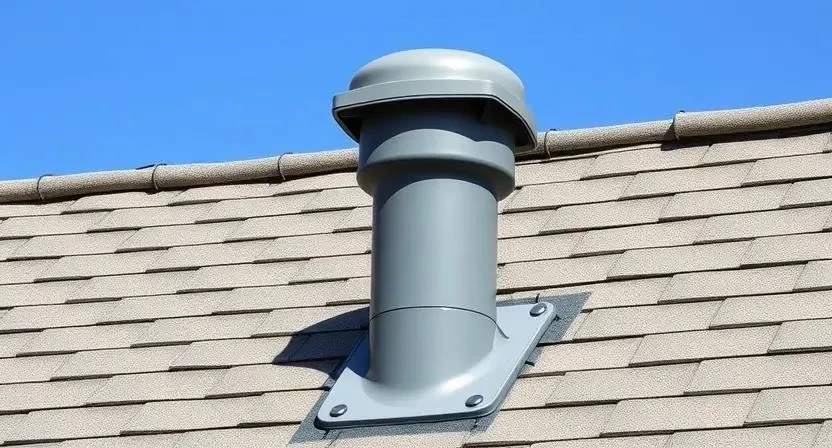

Пластиковые трубы подвержены температурному расширению. При резких перепадах температур ПВХ может немного менять линейные размеры, поэтому в хомутах не следует затягивать болты «намертво» — должен оставаться минимальный люфт. Высота вылета трубы над кровлей должна быть достаточной, чтобы снежный покров не перекрыл доступ воздуха.

Влияние ветра также учитывается: сильные порывы могут создавать избыточное давление в трубе, что делает установку специального колпака-дефлектора обязательной. Однажды я столкнулся с тем, что при сильном ветре в доме слышался свист из раковины — проблема решилась заменой обычного колпака на специализированный с защитой от завихрений. Важно использовать трубы одной марки, так как разные производители могут иметь минимальные отклонения в диаметре, что ведет к протечкам.

Типичные промахи при установке

Ошибки в устройстве канализации часто приводят к необходимости дорогостоящего ремонта. Наиболее распространенными являются следующие нарушения:

1. Отсутствие фанового колпака, что приводит к попаданию дождя и гнездованию птиц.
2. Использование трубы слишком малого диаметра, ограничивающей приток воздуха.
3. Неправильный уклон горизонтальных участков, соединяющих стояк с магистралью.
4. Игнорирование качественной гидроизоляции в месте прохода через кровлю.
5. Слишком низкий вылет трубы над крышей, из-за чего ее заносит снегом зимой.

Финансовая составляющая проекта

Стоимость реализации зависит от этажности здания и сложности прохода через кровлю. Самостоятельный монтаж позволяет сэкономить на оплате услуг мастера, но требует наличия собственного инструмента.

Регламент обслуживания системы

После завершения монтажа система требует минимального, но регулярного внимания. Рекомендуется проверять состояние колпака осенью и весной. Это позволяет вовремя обнаружить засоры от опавших листьев или повреждения после зимних морозов. Очистка выходного отверстия от мусора гарантирует бесперебойный приток воздуха.

Срок службы современных ПВХ труб составляет более 50 лет при условии соблюдения температурного режима. В моей практике был случай, когда через 5 лет эксплуатации колпак забился паутиной и грязью, что вызвало легкое бульканье в ванной — простая очистка за 10 минут полностью решила проблему.

Вакуумные клапаны как замена стояку

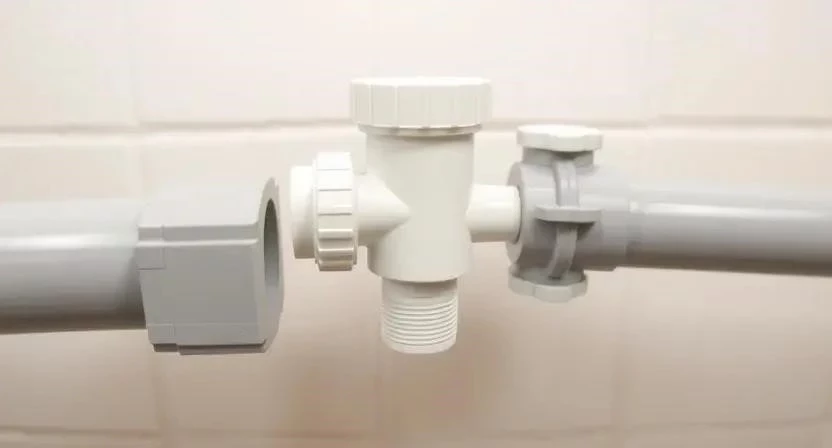

В ситуациях, когда вывод трубы на крышу технически невозможен, применяются аэраторные (вакуумные) клапаны. Принцип их работы основан на одностороннем пропуске воздуха: клапан открывается только при создании вакуума, впуская воздух в систему, и закрывается, чтобы запахи не выходили в помещение.

К плюсам относятся простота установки и отсутствие необходимости сверлить кровлю. Однако минусы включают ограниченный ресурс мембраны и риск пропуска запахов при износе. Использовать их можно в небольших домах или как временное решение.

Ответы на распространенные вопросы

Можно ли обойтись без фанового стояка?
В одноэтажных домах с короткой разводкой это возможно, но в многоэтажных или протяженных системах отсутствие вентиляции неизбежно приведет к срыву гидрозатворов.

Почему из раковины слышны булькающие звуки?
Это явный признак нехватки воздуха в системе. Вода, уходя по трубе, создает вакуум, который затягивает воздух через сифон, создавая характерный звук.

Куда именно должен выходить стояк?
Труба должна выходить на кровлю здания выше уровня самого высокого конька или с учетом розы ветров, чтобы запахи не затягивало обратно в окна.

Поможет ли установка клапана вместо трубы?
Да, клапан решит проблему срывов гидрозатвора, но он не обеспечивает полноценного вывода газов из системы наружу.

Какой диаметр трубы выбрать?
Оптимальным считается диаметр 110 мм. Использование труб меньшего сечения может снизить эффективность вентиляции.

Что делать, если в доме уже пахнет канализацией?
Необходимо проверить уровень воды в сифонах и состояние вентиляции. Если гидрозатворы целы, значит, система не вентилируется и требуется установка фанового стояка.

Нужно ли утеплять фановый стояк на чердаке?
Утепление не требуется, так как по трубе движется только воздух, а не стоки, которые могли бы замерзнуть.
