Виды вентиляции, преимущества и недостатки вентиляционных систем, их устройство

Фильтры для кухонных вытяжек

На сегодняшний день фильтры для вытяжек бывают таких видов:

Жироулавливающие;
Угольные.

Жироулавливающие фильтры предназначены для защиты двигателя, установленного в устройстве, от жира, копоти, гари, сажи. Они выпускаются промышленностью двух видов:

Сменный фильтр из акрила (систематически необходимо менять);
Алюминиевый фильтр, который состоит из нескольких слоев тонкого алюминия. Его не меняют, а моют по мере загрязнения.

Угольные элементы обычно идут в комплекте поставки, в количестве 1-2 штуки, в зависимости от числа моторов в устройстве. Если устройство работает в режиме вытяжки, то использовать угольные фильтры не нужно, но если вытяжка работает в режиме очистки воздуха, то менять его стоит не реже, чем раз в 4 месяца.

Технические характеристики вытяжек отличаются и поэтому для каждой из них оптимален один, определенный вид фильтров.

Система вентиляции в квартире, частном доме, производственных помещениях

Система вентиляции представляет собой комплексное оборудование, работа которого способствует циркуляции воздуха в помещениях. Кроме этого, определенные виды вентиляционной системы могут фильтровать воздух, очищая его от вредных примесей, поддерживать уровень его влажности и даже обеспечивать увеличение или понижение его температуры. При этом, следует учитывать, что в помещениях, имеющих разное назначение, система вентиляции значительно различается.

Каждый из нас, вдыхая кислород, выдыхает в атмосферу углекислый газ. Чтобы обеспечить человеческому организму достаточное снабжение кислородом, его содержание во вдыхаемом воздухе должно составлять 20% и более — в противном случае, его дефицит негативно будет сказываться на нашем самочувствии.

Для поддержания должного уровня кислорода в квартире, воздух в комнатах необходимо обновлять не реже одного раза в час. Если же говорить о кухне, то там обновление требуется в три-пять раз чаще.

В производственных цехах и на складах вентиляция должна работать в несколько раз активнее, поскольку количество источников загрязнения и степень их влияния на чистоту воздуха там гораздо больше.

Отсюда следует, что в производственных помещениях степень нагрузки на систему вентилирования в несколько раз выше, чем в жилых комнатах. Происходит это, в частности из-за того, что в домах имеется возможность проветривания путем открывания окон, тогда как, в цехах и на складах это сделать, как правило, невозможно.

Особенности проектирования вентиляции

Учитывая, какие виды вентиляции бывают и их основные параметры, можно добиться нужного результата. В строениях с плохой вентиляционной системой существует риск накопления пыли.

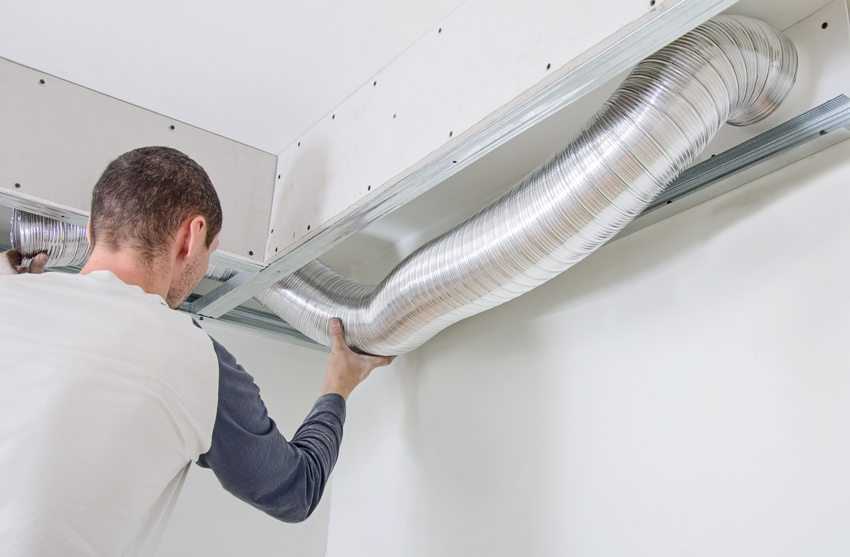

Монтаж вентиляционного канала в фальш-короб своими руками

Использование средств бытовой химии, работа бытовых приборов приводят к изменению химических и физических характеристик воздуха. Проектирование любого жилого помещения или производственных строений не обходится без заранее продуманной системы вентиляции.

Правильно спланированная система дает возможность добиться нужных показателей микроклимата. Различные виды вентиляции помещений – жилых, общественных, производственных — имеют свои нормы и требования. Это важный инженерно–технологический аспект. Только грамотное выполнение проектирования систем вентиляции будет гарантировать стабильно оптимальные условия в любом здании.

Принципы классификации

Вентиляционные системы представлены разными типами и разделяются на подгруппы. В основе разделения лежат следующие параметры:

предназначение помещения с учетом особенностей технологического процесса для промышленных комплексов, а также количества и типа присутствующих загрязнений;
направление движения воздушных масс;
метод, в соответствии с которым воздух приходит в движение;
площадь помещений.

В соответствии с этим, системы вентиляции разделены на следующие виды:

приточный и вытяжной варианты (различное направление движения воздуха);
естественные и принудительные (механические) (по способу приведения воздуха в движение);
местные и общеобменные (в зависимости от зоны действия);
канальные и бесканальные (в зависимости от конструктивных особенностей).

Все перечисленные категории подходят для совместной или раздельной установки в пределах одного помещения или здания. Каждый из перечисленных типов имеет характерные технические особенности и решает определенные задачи.

Классификация устройств

По типу циркуляции воздушного потока разделяют 2 типа систем вентиляции. Естественная — она происходит во всех помещениях, не оборудованных вентиляторами, естественным путем, посредством проветривания.

Принудительная подразделяется на приточную вентиляцию, которая подает свежий воздух с улицы, и вытяжную, когда вентиляторы выкачивают все неприятные запахи и отработанный воздух наружу. Именно в принудительных системах и используют вентиляторы.

По конструкции

По конструктивным нюансам и принципу функционирования существуют следующие типы вентиляторов:

аксиальные или осевые;
диагональный вариант;
центробежный вид;
диаметральные;
прямоточные (без лопастей).

Вентиляторы применяются в современных вентиляционных системах промышленных объектов: цехов или зданий, где осуществляется покраска под давлением, кондиционные системы. Промышленные закрытые системы используют их для активной перекачки разных газов или качественного процесса горения, как наддув.

Настенный осевой вентилятор

По условиям использования

Существует классификация вентиляторов, которая зависит от среды или условий их применения:

обычные устройства, рассчитанные на перемещение воздуха или газов, температура которых не выше 80 градусов;
коррозионностойкий тип используется в средах с большой влажностью;
вентиляторы термостойкого типа, рассчитанные на применение гораздо выше 80 оС;
взрывобезопасные конструкции используются в средах, где существует опасность взрыва;
пылевые устройства применяются там, где наличие посторонних примесей находится выше 100 мг на кубический метр.

Пылевой вентилятор

По способам присоединения привода

Виды промышленных вентиляторов имеют градацию по способам присоединения привода:

непосредственное подсоединение вентилятора к электрическому двигателю;
используется эластичная муфта;
передача клиноременного типа;
бесступенчатая передача регулируемого вращения.

По типу установки

По методу монтажа изделия делятся на:

обычные — установка производится на опору специального вида (стальная рама, железобетонный фундамент или им подобные конструкции);
канальный вариант — монтируется только внутри воздуховода;

крышные — монтаж, как правило, производится на плоских крышах современных зданий.

По техническим характеристикам

Кроме вышеизложенного, существует классификация на основании технических характеристик изделий:

скорость истечения, измеряющийся в куб. м/час;
давление, Па;
скорость вращения, об/мин;
мощность устройства, кВт;
кпд, учитывающий потери на трение деталей, объем воздушного потока, конфигурацию воздуховодов;
уровень звукового воздействия на окружающих, Дб.

Последний вариант измеряется при всасывании, когда поток входит в помещение и при выходе его через сеть воздуховодов наружу.

Канальная и бесканальная система вентиляции

Следующая характеристика, по которой классифицируют вентиляционные системы – это способ конструкции. Они могут быть канальные и бесканальные.

Канальная система состоит из множества воздуховодов, основная задача которых – транспортировать воздух. Важным плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она может быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным или круглым сечением. Наибольшей популярностью в наши дни пользуются установки с прямоугольным сечением.

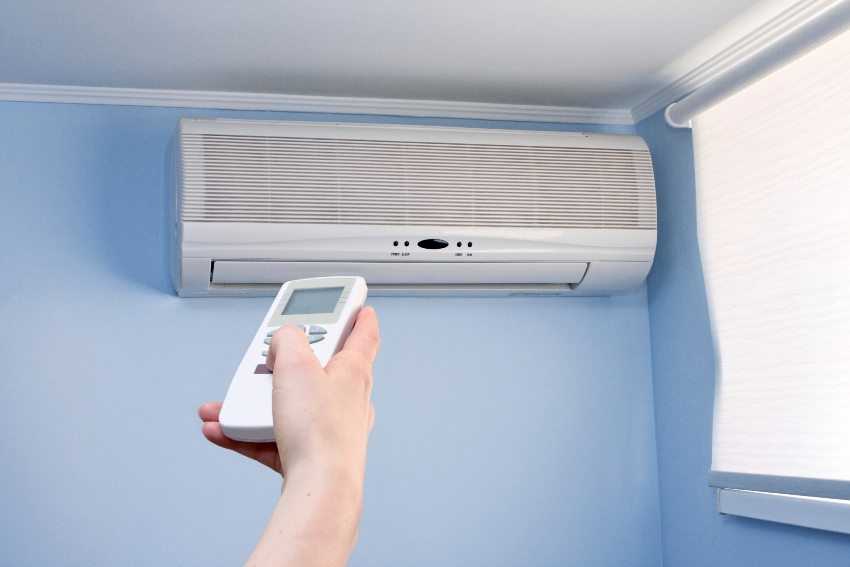

Кондиционер с функцией климат-контроля как часть общей вентиляционной системы жилища

Бесканальная система не имеет воздуховодов. Она основывается на применении вентиляторов, установленных, например, в проеме стены. Воздушные массы при такой системе движутся через зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной или моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, из которых она состоит. Ими являются вентиляционный фильтр, глушитель, устройство автоматики, различные типы вентиляторов. Ее плюсом всегда будет то, что она способна вентилировать любое помещение. Это может быть и маленький офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.

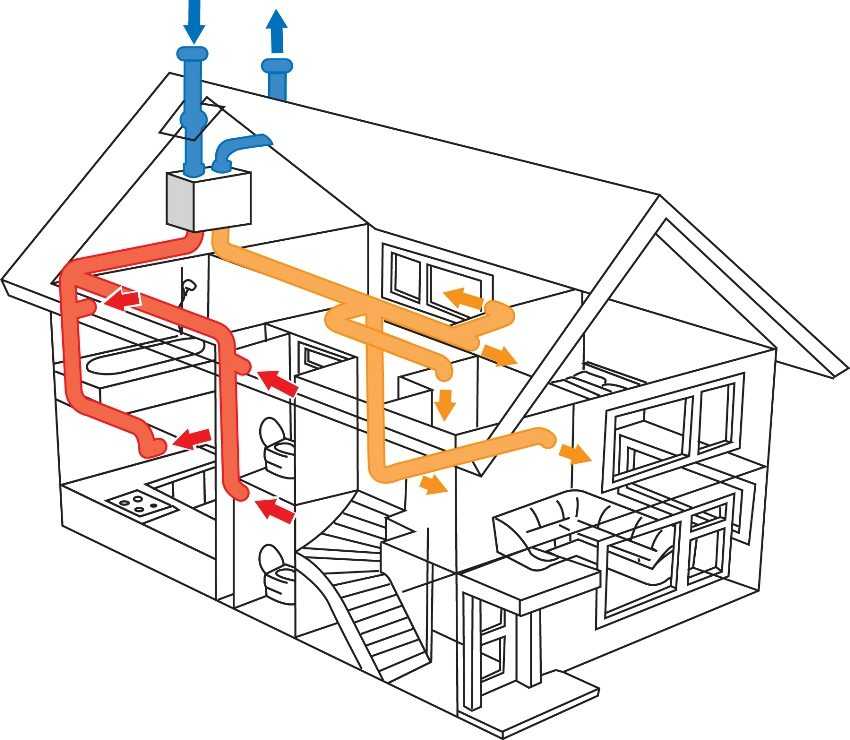

Схема размещения вентиляционных каналов внутри помещений

Если же проектируется моноблочная система, то ее необходимым условием будет компактность. Это связано с тем, что разместить ее нужно в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована единым целым.

Фильтры для кухонных вытяжек

На сегодняшний день фильтры для вытяжек бывают таких видов:

Жироулавливающие;
Угольные.

Сменный фильтр из акрила (систематически необходимо менять);
Алюминиевый фильтр, который состоит из нескольких слоев тонкого алюминия. Его не меняют, а моют по мере загрязнения.

Центробежные вентиляторы

Простота конструкции центробежных вентиляторов позволяет обеспечивать огромную производительность, хорошие показатели давления воздуха. А простота гарантирует им надежность в очень сложных условиях.

Конструкционно центробежный вентилятор состоит из нескольких важных функциональных узлов:

двигатель;
система прокачки воздуха в виде плоского колеса с лопатками;
корпус, не только выполняющий роль несущей конструкции, но и формирующий циркуляцию воздуха.

Вся конструкция накрывается дополнительной оболочкой. Она служит звукоизолирующим кожухом. Обычно он обшивается шумопоглощающим материалом.

Система прокачки воздуха представляет собой плоское колесо. Оно состоит из пары дисков. Один из них сплошной, он соединен с двигателем. Второй имеет большое центральное отверстие. Между собой диски соединены по периметру лопатками-лопастями. При вращении они формируют поток воздуха, направленный наружу колеса.

Забор рабочего тела производится через центральное отверстие одного из дисков. В зависимости от конфигурации и формы лопастей, насосы способны:

работать с твердыми составляющими потока, модели не имеют дисковых элементов;
перемещать воздух с незначительным содержанием твердых примесей, однодисковые решения;
работать с чистым воздухом, в широком диапазоне выходных объемов и давлений, классические двухдисковые модели.

В трехдисковых насосах две области лопаток. Подобные модели путем реверсирования двигателя способны перекачивать рабочее тело в двух направлениях.

Как это работает

Работу центробежного вентилятора можно описать достаточно просто.

Двигатель при включении устройства начинает вращать лопастное колесо.
Воздух между лопатками под действием центробежной силы начинает двигаться наружу.
На внутренней части лопастного колеса образуется зона низкого давления.
Воздух снаружи под действием разности давления поступает в центр колеса.
Движение воздуха к краю лопастного колеса заканчивается на границе — стенке корпуса. Здесь кинетика рабочего тела преобразуется в давление.
Образованное лопастным колесом давление воздуха выбрасывает последний через выходной патрубок.

Такая простая схема работы обуславливает надежность конструкционного решения центробежного вентилятора. Сегодня он встречается повсеместно в системах вентилирования, для поддержания формы уличных надувных аттракционов, в схемах удаления пыли и других твердых частиц из воздуха.

Виды лопастей

В зависимости от конфигурации лопастей, у насоса могут быть разные эксплуатационные характеристики. Это не только выходные технические параметры в виде давления и объема перекачки воздуха. Применяя те или иные конфигурации лопастей, инженеры добиваются снижения массогабаритных показателей насоса и уровня шума.

Изогнутые назад лопасти не позволяют пыли накапливаться внутри вентилятора, хорошо подходят для воздуха с большим уровнем примесей.
Изогнутые вперед лопасти прокачивают максимальное количество воздуха, насос способен обеспечить большое давление.
Самый простой тип лопастей — прямые радиальные. Они применяются в насосах с низким давлением, отличаются малым уровнем шума. Для защиты от эрозии лопатки обрабатывают специальными составами.

Какой бывает вентиляция?

Вентиляция — данная совокупность устройств и мероприятий для обеспечения нормального воздухообмена в здании. Исходя из этого понятия, классификация вентиляции делится таким образом:

Рассматривая по порядку каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить необходимый микроклимат, надо тщательно исследовать вопрос классификации вентиляционных установок и применять их в соответствии необходимыми параметрами. Виды вентиляции в жилых домах не очень отличаются от тех, которые устанавливаются в производственных и общественных зданиях.

Типы вентиляторов по способу монтажа

Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.

Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.

Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.

Кровельные вентиляционные приборы работают по осевому или центробежному принципу. Первый вариант чаще используют для обычной среды, а второй – для пылевой и агрессивной

При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.

Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже – аксиального.

Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.

Канальные вентиляторы прямоугольной или квадратной формы выполняются из металла, круглые – из пластика. Металлический кожух износоустойчив и прочен, а пластиковый – менее шумный

Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.

Многоканальные агрегаты позволяют оптимизировать комплекс воздуховодов, сократить капитальные расходы и трудоемкость работ по обустройству вентиляционной системы дома

Дополнительное преимущество – упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.

Зачем в частном доме нужна вентиляция

Вентиляция – это по сути проветривание. Задача системы вентиляции состоит в удалении воздуха, который уже отработан, с заменой его на чистый. Входящий воздух обрабатывается, подготавливаясь под потребности жильцов.

Воздух в частном доме, как и в любом другом жилом помещении, должен соответствовать жизненным нормам человека. Его параметры регламентируют СНиПы, ГОСТы и другие правила строительных норм. Микроклимат тогда становится комфортным для проживания, когда выдерживаются следующие условия:

воздух должен быть чистым и свежим;
показатели температуры и влажность – в пределах нормы.

Создать эти условия в жилом пространстве и призвана система вентиляции. Ее схема прорабатывается индивидуально под каждый дом, с учетом его данных.

Система вентиляции в частном доме выполняет такие задачи:

выводит наружу, во внешнюю среду, воздух, содержащий пыль и углекислый газ;
обеспечивает приток чистого воздуха с улицы, насыщая кислородом помещения.

Таким образом, вентиляция создает условия для комфортного пребывания жильцов в доме, обеспечивает безопасное использование мебели, строительных конструкций и всех предметов интерьера. Она позволяет сохранять продукты в кладовках и вещи в гардеробных помещениях. На кухне вентилирование обеспечивает необходимые для приготовления пищи условия.
