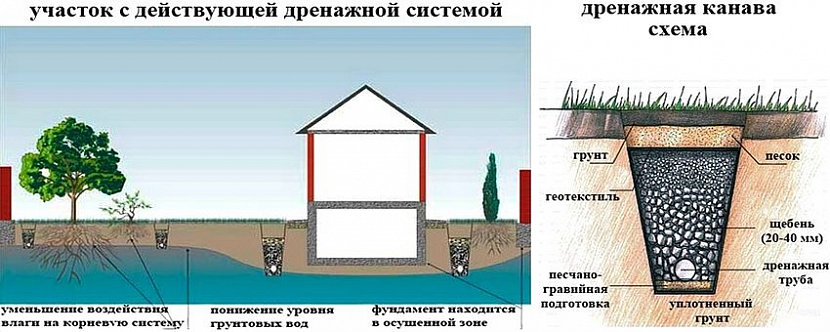

Что такое дренаж?
Прежде чем описывать технологию строительства, стоит разобраться, что такое дренаж и в каких случаях его строительство необходимо. Итак, дренаж – это система труб, которая используется для отведения почвенных вод от фундамента здания, а также для осушения участка. В каких случаях необходимо строить дренаж?
- Если строится здание, которое будет иметь подвал.
- Если участок изначально заболочен, либо на нем тяжелые и плохо пропускающие воду почвы.
- Если планируется внести изменения в естественный рельеф участка – произвести выравнивание площадок, соорудить искусственные холмы и пр.
Ценные советы и рекомендации
Если выполнять перечисленные ниже правила, проблем с функционированием дренажной системы будет намного меньше.
- Дренажные трубы монтируют вдоль нижней границы основания фундамента. Допустимый шаг вверх/вниз – от 0,3 м до 0,5 м. Если вы опустите дрены ниже, грунтовые и дождевые воды будут планомерно вымывать грунт из-под фундамента, что чревато оседанием здания.
- Если нет возможности защитить фундамент геомембраной, придется сооружать глиняный замок.
- Уровень скопления дренажных вод (зона дрен) должен быть ниже уровня чистового пола в цокольном этаже или погребе.
- Обратная засыпка речным песком более эффективна, чем засыпка «родным» грунтом.
Учитывая динамичность движения грунтовых вод, при монтаже трубопровода обязательно фиксируйте геотекстиль. Он должен плотно, без зазоров, прикрывать фильтрующий «рулет».
Правильно оборудованная дренажная система служит 20-30 лет, поэтому по окончании монтажа можно приступить к выбору способа благоустройства придомовой территории. Один из популярных вариантов – цветник
Для более эффективного отвода лишней влаги наряду с пристенным дренажом устанавливают систему водостоков и ливневку – подземную или наружную.
Дренажные трубы из пластика
Все полимерные изделия, которые применяются для монтажа дренажных систем, выполнены из полипропилена, поливинилхлорида или полиэтилена.
К тому же, они бывают:
- Одно-/двухслойными, количество слоев вводится пропорционально величине плотности почвы.
- Гибкими/жесткими. Первые нашли применение в сложных разветвленных схемах по участку, вторые − в простых проектах дренажа.
- С фильтрующей оболочкой/без нее. Чаще всего, в дренажных трубах предусмотрен ряд отверстий по всей длине. Если же их нет, тогда, воспользовавшись дрелью и тонким сверлом, можно сделать отверстия самостоятельно.
- Гофрированные/гладкие. На рынке строительных материалов можно приобрести трубы, на поверхности которых имеется фильтрующее покрытие – геоткань. Если же оно отсутствует, то обертывание текстилем по периметру трубы можно выполнить самостоятельно, воспользовавшись подручным материалом для его закрепления − тонкой проволокой или веревкой.
Пластиковые дренажные трубы
Полимерные трубы, которые, как правило, используются для укладки дренажных систем, выполняются из ПВХ, полипропилена или полиэтилена и представлены следующими видами:
- однослойные или двухслойные. Выбор количества слоев зависит от плотности грунта;
- гибкие и жесткие. Жесткие трубы применимы для простых схем дренажа, в то время как гибкие позволяют создать сложное разветвление по всему участку;
- трубы с фильтрующей оболочкой или без. Как правило, дренажные трубы уже имеют отверстия по всей длине. Но если в приобретенном материале нет специальных отверстий – их можно сделать самостоятельно при помощи дрели и тонкого сверла;
- гофрированные или гладкие.
Что касается покрытия геотканью, то как правило, на рынке стройматериалов представлены образцы, уже покрытые фильтрующим текстилем. При покупке труб без покрытия, их поверхность можно обернуть самостоятельно, закрепив материал веревкой или тонкой проволокой по периметру трубы.
Необходимость вертикального дренажа ↑
Поддерживать участок в идеальном порядке невозможно без обустройства дренажной системы. Особенно это актуально, если участок расположен в низине или вблизи водоема, за счет чего водоупорный слой подходит близко к поверхности земли.
Когда верхний водопоглощающий слой почвы начинает подпирать снизу «верховодка», происходит заболачивание грунта
Строительство вертикального дренажа имеет смысл в следующих ситуациях:
- При высоком горизонте залегания подземных вод.
- Наличии на участке глинистой почвы, плотная структура которой мешает проникновению воды в землю.
- Особенности рельефа, при которых талые воды собираются вокруг построек, переувлажняя почву.
Нарушение гидрогеологического баланса местности часто возникает в процессе возведения построек. Дело в том, что в районе фундамента почвенный слой становится на таким плотным. Мягкая почва с легкостью впитывает в себя как подземные, так и ливневые воды. Накапливаясь в верхних слоях почвы в межсезонье, влага при минусовых температурах в зимний период замерзает и расширяется в двух плоскостях. Влагонасыщенный грунт, сдавливая фундамент со всех сторон, провоцирует подвижку несущих конструкций здания. А этоуже приводит к разрушению постройки.
Не меньше страдают от переизбытка влаги в почве и зеленые насаждения на участке. Даже непродолжительный дождь способен создать массу проблем: на заболоченной почве трава быстро загнивает, а культурные растения поражаются заболеваниями. Самый простой способ свести к минимуму хлопоты и затраты на лечение растений и ремонт построек – предупредить проблему, обустроив вертикальный дренаж своими руками.
Параметры выбора дренажных труб
Для осушения территорий применяют дрены из различных материалов:
- керамики;
- металла;
- асбестоцемента;
- бетона;
- хризотилцемента;
- полимеров – полиэтилена, полипропилена, ПВХ.
Наибольшей популярностью в частном строительстве пользуются пластиковые изделия. Они прочные, легкие, не подвержены коррозии. Установку дренажных труб можно выполнить самостоятельно. При правильной эксплуатации профили служат до 50 лет.
Разнообразные виды труб для осушения
При выборе труб основными являются критерии:
- класс кольцевой жесткости – чем он выше, тем глубже можно уложить изделие;
- объем отводимой жидкости – поток должен проходить свободно;
- наличие фильтрующего чехла – если он отсутствует, защиту от заиливания нужно выполнить при монтаже самостоятельно.
Полимерный дренаж выпускают в виде однослойных и двухслойных перфорированных труб. Они различаются по характеристикам и цене. Последние – в 2-2,5 дороже.
Однослойные представляют собой изделия из полиэтилена низкого давления ПНД. Поскольку они не отличаются высокой жесткостью – класс SN4, их укладывают в траншеи глубиной до 2,5 м.
Двухслойные дрены гораздо прочнее. Изготавливаются из 2 слоев полиэтилена – низкого ПНД и высокого давления ПВД. Изделия характеризуются большей жесткостью – SN6. Трубы можно заглублять до 5-6 метров.
Для предотвращения заиливания отверстий используют чехлы из геотекстиля или кокосового волокна. Фильтры пропускают воду, но задерживают мусор, частицы земли или песка.
Труба с геотекстилем
Альтернативный вариант устройства дренажа без щебеночной подушки – укладка трубы с фильтрационным слоем из пенополистирола. Изделия можно монтировать в каналы без засыпки нерудными материалами. Их роль выполняют мелкие полимерные шарики.
Гибкие трубы сворачивают в бухты и продают метражом, негнущиеся – выпускают в отрезках. Перфорация на дренах располагается по всей поверхности или на ее части, представляет собой щелевые отверстия для проникновения воды из окружающей почвы. Сплошные неперфорированные изделия используют для отведения собранной воды за пределы участка.
Перфорация по периметру дренажной трубы
Внутренняя поверхность может быть гофрированной или гладкой. В первом случае труба эластичная и легко сворачивается в бухты. При монтаже угловых участков профиль сгибается без применения стыковочных элементов.
Трубы с гладким внутренним слоем не гнутся. Они более твердые – класс изделий SN8 или SN16. Их можно укладывать на глубину от 6 м. Выпускаются отрезками по 6-12 м с раструбами или без них. Дополнительно комплектуются соединительными деталями.
Технология укладки трубопровода
При обустройстве дренажа принципиальное значение имеет рельеф участка. Система должна быть построена так, чтобы не возникало проблем с оттоком жидкости в канавы. Если нет результатов геодезических исследований, следует самостоятельно составить схему, отметив на ней места, куда сливается дождевая вода.
При создании схемы нужно проявить внимательность, т.к. ошибки приведут к тому, что дренаж будет неэффективным. По готовому рисунку намечают, как проложить и наклонить дренажную трубу и где установить водосборники. После проверки данных производят разметку на местности и приступают к работам.
Галерея изображений
Фото из
Ширину канавы рассчитывают, ориентируясь на диаметр выбранной трубы. К этой цифре следует добавить 40 см. Форма готовой траншеи может быть прямоугольной или трапециевидной. Это зависит только от пожеланий владельца участка и инструментов, используемых для земляных работ
Важно, чтобы дно было гладким, без выступов, кирпичей, камней или других предметов, способных повредить или деформировать трубопровод. Вниз укладывают песок или щебень мелкой фракции, а сверху крупный щебень
Общая высота слоя – минимум 20 см
Дренажные трубы укладывают поверх готовой подушки под уклоном в 3 градуса и соединяют между собой. Лучше всего подойдут специальные крепежные элементы для ПВХ-труб. Если выбраны асбестоцементные или керамические трубы, их соединяют, вставляя в раструбы и обрабатывая герметиком
В идеале трубопровод следует защитить от заиливания с помощью геотекстильной ткани. Если такой возможности нет, его засыпают 20-сантиметровым слоем щебня, а сверху – песком и грунтом. К той стороне, откуда стекает вода, должен быть обращен песок

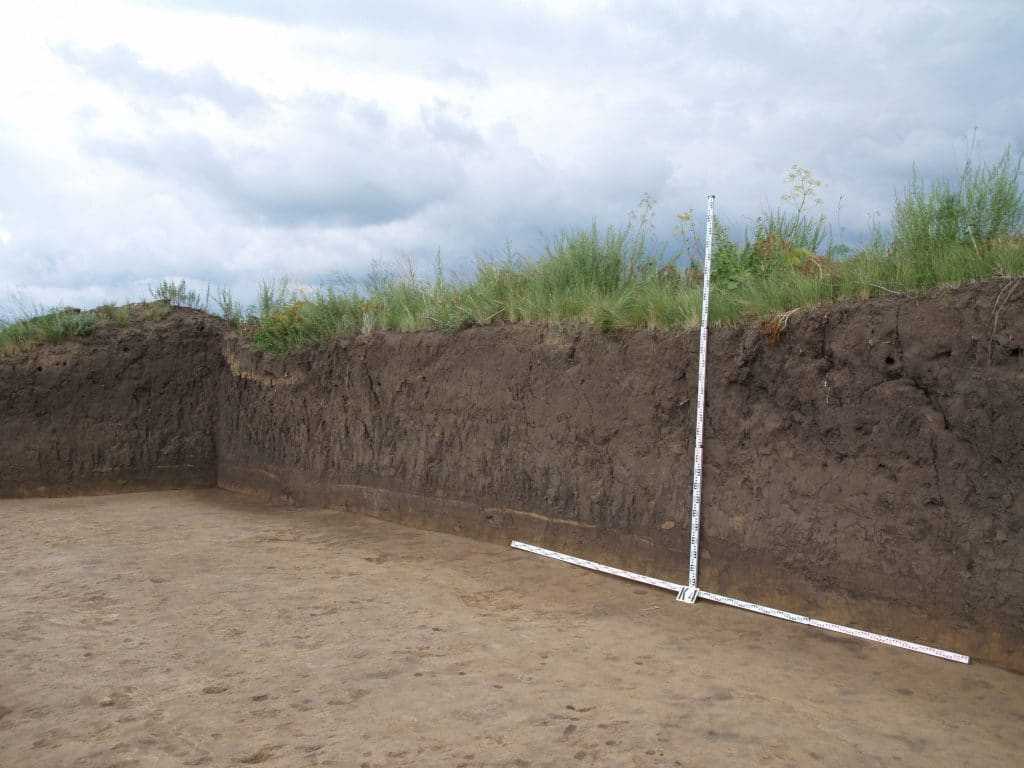

Этап 1 – основные земляные работы
Этап 2 – подготовка траншей к укладке труб
Этап 3 – укладка дренажных труб
Этап 4 – обратная засыпка трубопровода
Трубопровод выводят к дренажному колодцу. Если он длинный и расположен на ровном участке, обустраивают смотровые колодцы на каждом отрезке в 50 м. Также они нужны в местах поворотов и изгибов трубопровода, там, где изменяется уклон.
Дренажный колодец тоже можно построить своими руками. Он состоит из днища, шахты с горловиной и люка. Размеры колодца должны быть достаточно большими, чтобы в него мог спуститься человек и почистить от ила. Если нет возможности обустроить габаритный колодец, то его следует обустроить так, чтобы можно было отмыть стенки с помощью шланга и вычерпать грязь.
Очень популярны полимерные колодцы. Их приобретают в готовом виде. Преимущества таких резервуаров – герметичность, прочность (благодаря гофрированной поверхности, ребрам жесткости), химическая и биологическая устойчивость
В качестве материалов для изготовления колодцев могут быть использованы бетон, пластик, кирпич.
Самые прочные и долговечные конструкции – из железобетонных колодезных колец. Они отличаются большим диаметром, их удобно обслуживать. Минус – сложности с монтажом из-за большой массы. Как правило, приходится привлекать помощников или задействовать спецтехнику.
Производители дренажных труб
На отечественном рынке стройматериалов представлен огромный выбор дренов, отвечающих всем стандартам качества. Среди них: «Софтрок», «Прагма», «Корсис» и «Перфокор».
Софтрок
Softrock отличаются гибкостью и огромной сферой использования, они отлично подойдут для постройки осушительных каналов подвальных помещений, стоков крыш и земельных участков. Перфорированная труба имеет пенополистироловый наполнитель, который позволяет проводить укладку без использования щебня.
Дрены «Софтрок» легко установить на земельном участке и зная первичную технологию укладки, весь комплекс работ можно провести своими руками. Водоотвод Softrock хорошо зарекомендовала себя в плане износостойкости и благодаря наполнителю, увеличивает производительность всего комплекса до 50%.
Прагма
Дренажные трубы компании PipiLife зарекомендовали себя как надежные и износостойкие, легкость прокладки исключает использование строительной техники, при этом позволяя экономить на самом процессе.
Изготавливаются дрены «Прагма» из специального полипропилена, которые на практике способны справляться с большим количеством стоковых вод и имеют стойкость перед перепадами температур.
Кольцевая жесткость 8 кН/м2 позволяет прокладывать каналы водоотвода в любых условиях, трубы без труда соединяются между собой и могут комбинироваться с другими видами дренажей, такими как ПВХ и ПНД.
Корсис
Трубы «Корсис» изготовлены из высококачественного полиэтилена с двойными стенками, состоящими снаружи из черных гофров и гладкой белой поверхности на внутренней части. Дрены с большим диаметром 250-1200 мм производятся с раструбом, что упрощает монтаж и соединение компонентов между собой. Для их сборки требуется только одно кольцо уплотнителя. Трубы малого диаметра монтируются при помощи двух уплотнителей и муфты «Корсис».
Приобрели широкое применение в обустройстве безнапорных канализационных систем и ливнестоков.
Перфокор
Дрены «Перфокор» изготавливаются из перфорированного полиэтилена с двойными внутренними и наружными стенками. Жесткость варьируется от 4 sn, что встречается в бухтах по 50 м, до 8 sn — в отрезах по 6 м.
Благодаря более плотной структуре, Перфокор не поддается влиянию внешних факторов и устойчив перед атмосферными явлениями. Соединение их между собой проводится фасонными частями «Корсис», в то время как размеры 110-160 мм монтируются муфтами, без применения резиновых колец-уплотнителей.
Устройство дренажа
Каждый вид дренирования имеет свои особенности. Но в целом система выстраивается по схожим правилам.
В комплект для монтажа дренажного канала входят следующие составляющие:
- трубы;
- лотки;
- фильтры;
- тройники;
- решетки;
- соединительные муфты;
- колодцы;
- крестовины;
- геотекстиль и не только.
При обустройстве дренажной канавы делается такой угол наклона, чтобы вода шла самотеком. Но иногда приходится дополнительно устанавливать систему насосов (без нее не обойтись при проектировании пластовой сети).
Наиболее востребованные дренажные трубы и лотки изготовлены из пластика. Они имеют массу плюсов:
- простота монтажа и очищения;
- незначительный вес;
- удобство транспортировки;
- устойчивость к агрессивному воздействию окружающей среды и не только.
Если говорить в общих чертах, то любая дренажная система выглядит следующим образом – разветвленная система перфорированных труб и лотков, проложенных в траншеях и выводящих излишки влаги в естественные водоемы или специализированные колодцы.
Продление срока службы дренажа
Дренажная система засыпного типа способна эффективно функционировать 5-7 лет, когда как глубинная и открытая осушительные конструкции с качественными трубами позволяют забыть о проблеме переувлажнения на 50 лет. Но это возможно при условии периодического обслуживания сети.
Выделяют 4 правила по уходу за системой.
- На участке, где расположены трубы, не должна проезжать крупногабаритная техника – дорогу для нее следует прокладывать отдельно.
- Регулярное рыхление земли улучшит ее водопроницаемость, что обеспечит хорошую работу системы.
- Раз в 2-3 года следует производить промывку труб под сильным напором воды, очищая их от частиц глины, ржавчины.
- Земляные работы по монтажу следует проводить на влажной земле.
Выполняя простые советы, можно продлить срок службы оборудования и избежать ремонта.
Стоимость установки систем дренажа под ключ
Наем специалистов позволяет избежать множество ошибок при обустройстве дренажной системы. На рынке существует множество фирм, которые предоставляют услуги по установке дренажа, включая разработку проекта и проведение всех необходимых работ. Средняя стоимость таких услуг составляет 2300-5000 рублей за квадратный метр и глубину от 1 до 3 метров соответственно.
Также, могут быть предложены дополнительные услуги, которые оплачиваются отдельно:
Цена на обустройство дренажа складывается и зависит от следующих условий:
- Площадь участка (расчет стоимости зависит от протяженности каналов);
- Комплекс необходимых работ;
- Угол уклона (высота между верхней и нижней точками траншеи);
- Тип почвы (работы на влажном глинистом грунте стоят дороже, чем таковые на обычной почве);
- Уровень грунтовых вод (глубинный дренаж стоит дороже, чем поверхностный).
Наглядно про системы дренажа смотрите в видео:
Заключение
Обустройство дренажной системы на загородных участках – это необходимое условие для комфортного проживания в частном доме. Правильный выбор схемы дренажа и корректная его установка помогут защитить фундамент здания от пагубного влияния влаги, что обеспечит долгий срок службы всей конструкции. Можно провести обустройство дренажной системы самостоятельно, но лучше довериться профессионалам, которые качественно и быстро произведут все необходимые работы.
Рассчитываем по глубине замерзания
Для определения правильной глубины дренажа на участке нужно отнять диаметр трубы от значения глубины замерзания грунта конкретного района:
- 300 мм – размер трубы не превышает полуметра;
- 500 мм – дрены диаметром больше 50 сантиметров.
Результат покажет минимальную глубину водоотводной канавы. Для примера произведем расчеты в городе Иркутск, для глинистого участка:
Уровень промерзания | Диаметр трубы | Вычесть от уровня промерзания | Глубина канавы |
---|---|---|---|
1,8 метра | 200 мм. | 300 мм. | 1,5 метра |
Следовательно, в Иркутске, минимальное залегание дренажной системе 1,6 метра. Узнать уровень промерзания для вашего региона можно из интернета, в справочниках у проектирующих компаний.
Средняя полоса Российской Федерации промерзает до 1,5 метров. Это средний показатель, который сокращается до 1 метра 15 сантиметров в местах обильных снегопадов.
Главным климатическим показателем, влияющим на глубину промерзания, является температура: чем она выше, тем меньше уровень замерзания грунта. При установке дренажа также нужно учитывать состав почвы. Например:
Город | Состав почвы | Состав почвы |
---|---|---|
Иркутск | Глина, суглинок | 180 сантиметров |
– | Супесь, песок | 219 сантиметров |
– | Гравелистый песок | 234 сантиметра |
– | Крупнообломочный грунт | 266 сантиметров |
Слюдянка | Глина, суглинок | 184 сантиметра |
– | Супесь, песок | 224 сантиметра |
– | Гравелистый песок | 240 сантиметров |
– | Крупнообломочный грунт | 272 сантиметра |
на основе табличных данных справочного пособия 131.13330.2018

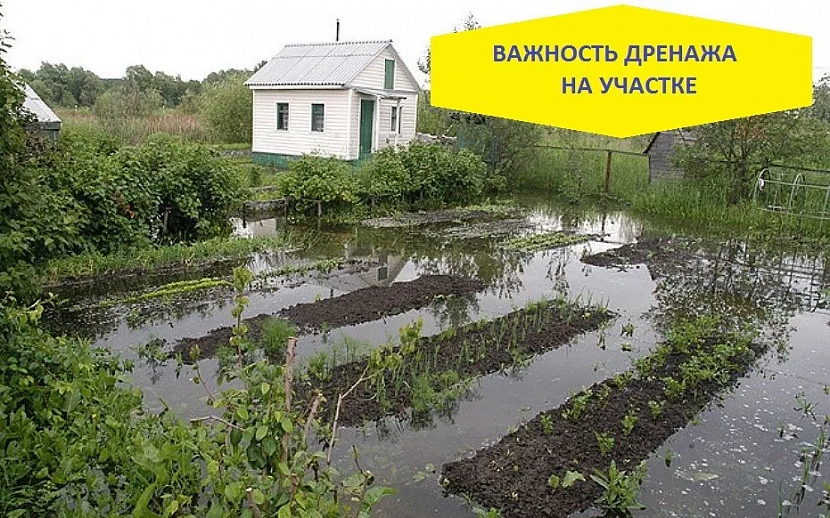

Основные признаки, по которым можно определить необходимость дренажных работ
Явные признаки необходимости водоотведенияИсточник otoplenie-help.ru
Без дренажа на участке не обойтись, если:
- В саду и огороде преобладают водолюбивые растения, появился осот, земля мягкая и влажная круглый год, плохо растут деревья, некоторые погибают, в саду на почве и деревьях появился мох. Все это признаки излишней влажности почвы – требуется водоотведение.
- Высокая влажность в подвальном или цокольном помещении, конденсат на стенах подвала, появление микротрещин на цоколе здания, возникновение перекосов дверных и оконных проемов, ощущение сырости и плесени в помещении. Здание необходимо спасать – без дренажных работ произойдет разрушение фундамента и дома.
- Даже после выпадения небольших осадков надолго остаются лужи, отмостки трескаются и отходят от цоколя, тротуары и дорожные покрытия проседают – необходим, как минимум, отвод поверхностных вод.
Существенные плюсы обустройства дренажной системыИсточник vse-o-kanalizacii.ru
Как правильно сделать закрытый дренаж вокруг дома своими руками
Такое устройство системы защиты дома от воды можно сделать самостоятельно даже после окончания строительства здания. В первую очередь необходимо подготовить рабочие инструменты и все необходимые материалы:
- лопаты двух видов (штыковая и совковая);
- ватерпас для проверки уклона;
- трамбовка ручного типа;
- приспособление для удаления лишнего грунта с участка (носилки или тачка);
- рулетка;
- геотекстиль;
- засыпка для влагосборного слоя (лучше всего подходит гранитный щебень);
- песок;
- смотровые и дренажный колодцы;
- дренажный насос;
- дрены и фитинги для их соединения друг с другом и с колодцами.
Трубы должны быть перфорированными. Можно приобрести готовые дрены, либо изготовить их самостоятельно из имеющейся оранжевой канализационной трубы. Гибкие изделия применять не рекомендуется. Диаметр трубопровода может составлять 70-150 мм.
Материал предпочтительно пластик с высокой прочностью и устойчивостью стенок к нагрузкам. Причем чем глубже будут проходить дрены, тем этот показатель должен быть больше. Можно взять асбестовые и керамические изделия.
Некоторые готовые трубопроводы для дренажа окружены дополнительно фильтрующим материалом, например, кокосовым волокном.
Смотровой и дренажный колодец пластиковый покупают в готовом виде либо изготавливают самостоятельно из толстостенной пластиковой трубы большого диаметра. К ним нужно будет купить люки.
После приобретения всего необходимого приступают к замерам, позволяющим отметить место, где будут проходить дрены и другие элементы дренажной системы. Освобождают участок от мусора и приступают к земляным и монтажным работам. Давайте разберем как правильно уложить дренажную трубу вокруг дома:
Выкапывают траншеи необходимой глубины, а в нужных местах котлованы для колодцев. Ширина их должны быть минимум на 20 см больше диаметра трубопровода. Во время земляных работ необходимо контролировать соблюдение уклона при помощи ватерпаса.
Подготавливают траншеи и котлованы для колодцев. Для этого на дно засыпают песок и тщательно трамбуют. Не забывают проверять соблюдение уклона. Песчаная подушка должна быть высотой в 0,10 – 0,15 см. При высоком УГВ для пластиковых колодцев во избежание их всплытия рекомендуется делать бетонное основание толщиной в 10 см, к которому при монтаже емкость крепят.
В канаву укладывают геотекстиль таким образом, чтобы края материала выходили за верхние границы траншеи.
Укладка на дно дренажной трубы. Дрены соединяют друг с другом. При этом могут использоваться раструбы или специальные фитинги. Вводят трубы во входные отверстия колодцев, применяя резиновые уплотнительные кольца.
Засыпают двадцатисантиметровый слой щебня или другого материала на дрены. Не забывают про уклон.
Закрывают дрены, окруженные щебнем, геотекстием.
Засыпают дренажные траншеи слоем песка, толщиной в 10-20 см
Его осторожно трамбуют, а сверху делают обратную засыпку грунтом. Если для региона характерен большой объем осадков, то над дренами на песок устанавливают лотки ливневой системы.
Производят обратную засыпку колодцев и закрывают их люками.
Дренажная система готова.
Видео о том, как сделать дренажную систему вокруг дома своими руками:
Несколько слов о пластиковом дренажном колодце
В самом простом виде он может представлять собой емкость для сбора воды. В месте соединения с входным трубопроводом нужно установить клапан, препятствующий обратному току воды. Хорошо, если емкость имеет большой диаметр, например, 80-100 см.
От дренажного колодца можно проложить отводящий неперфорированный трубопровод к оврагу, фильтрационному колодцу или водоему. Водоотведение из коллектора может производиться самотеком либо дренажным насосом. Воду с колодца можно использовать для технических нужд и полива.
Выводы и полезное видео по теме
При разработке схемы и в процессе строительства дренажа могут возникнуть некоторые сложности. Чтобы они не стали препятствием для качественного отведения воды от участка, ознакомьтесь с полезными видеоматериалами.
Особенности обустройства системы водоотведения на участке:
Как обустроить дренаж на даче, используя подручные средства:
Особенности обустройства дренажа в саду:
https://youtube.com/watch?v=rgEwEd4AtHU
Конструкция дренажного колодца из полимеров:
Как правильно уложить дренажные трубы:
Чтобы уложить дренажную трубу своими руками, потребуются время и силы, зато расходы будут только на материалы. Не экономьте на них: приобретайте трубы и колодцы хорошего качества. Эффективная система водоотведения защитит от влаги посадки культурных растений, дом, хозпостройки и прослужит в течение многих лет. Главное, не забывать своевременно осматривать, чистить колодцы и дрены.
