Устройство канализационного колодца

Функциональные детали

Каждый полимерный колодец состоит не только из основных деталей, но и из дополнительных, которые выполняют также важные функции. К дополнительным функциональным деталям относятся:

Люки – используются для установки в парках, частных домовладениях и в местах с частым движением транспорта;
Крышки – применяются для предупреждения проникновения различного мусора или грязи непосредственно в колодец;
Горловины – необходимы для сужения колодца к верху. В зависимости от материала, из которого изготавливается колодец горловины, бывают смещенными или центральными;
Мусорные емкости – необходимы для сбора мусора внутри колодца;
Лестницы – используются для обеспечения доступа непосредственно к колодцу;
Антипромерзающие воронки – служат для предотвращения проникновения холодного воздуха в колодец.

Разновидности

Полимерные колодцы представляют собой установки, которые осуществляют контроль над канализационными трубами и гарантируют доступ к ним. Все они не похожи между собой в первую очередь габаритами. Этот показатель влияет на суточное количество утилизированных отходов. Также полимерные колодцы бывают без доступа, для которых ремонт и обслуживание возможны только сверху и со свободным доступом, которые можно осматривать и ремонтировать беспрепятственно.

Кроме этого полимерные колодцы различаются еще и текстурой, а также назначением. В зависимости от этого они бывают:

Гладкие одностенные и двухстенные;
Гофрированные одностенные и двухстенные;
Комбинированные.

Также полимерные колодцы различаются и по своему назначению. Они бывают:

Дренажные – применяются в качестве поворотных и соединительных составляющих в дренажной системе;
Канализационные – используются для контроля над канализационными трубами и обеспечения доступа к ним;
Сборные смотровые – применяются для технического осмотра хозяйственной или ливневой канализации и ее обслуживания;
Кессоны – используются для выполнения монтажных работ по установке электрических устройств, насосов или запорной аппаратуры;
Телекомуникационные – предназначены для контроля над оборудованием и местами соединения кабеля;
Перепадные – применяются для перемены уровня трубопровода;
Коллекторные — используются для соединения ливнеотводных, дренажных или канализационных систем;
Ливневого типа – предназначены для собирания ливневых сточных вод;
Осадочного типа – применяются для очистки от осадков сточных вод.

Все полимерные колодцы выполняют определенные функции и в зависимости от этого они бывают:

Накопительные;
Поворотные;
Грязевые;
Смотровые;
Ливневые.

Также полимерные колодцы в зависимости от материала из которого изготавливаются бывают следующие:

Из полиэтилена;
Из полипропилена;
Полимерно-песчаные.

Сколько стоит?

Рассмотрев преимущества пластиковых колодец, возникает вопрос: Почему они не используются повсеместно? Главная проблема в высокой цене пластиковых колец. Если посмотреть на цены отечественного производителя, то картина следующая:

— диаметр 900/800 мм, высота 1500 мм можно купить за 15 000 руб.;
— диаметр 600/680 мм, высота 1500 мм, цена — 14 000 руб.

В среднем стоимость бетонного колодезного кольца диаметром 1000 мм при высоте 900 мм составляет 2 000 руб.

Цены у фирм, занимающихся установкой колодцев значительно выше, по сравнению с производителей. Как правило, работа под ключ по установке стоит в разы больше стоимости самого материала.

Важно учесть более экономичную эксплуатацию пластикового ствола, который не нуждается в ремонте при температурной деформации и очистке от органических отложений

Зачем нужны канализационные колодцы?

Люди ежедневно проходит около многочисленных канализационных колодцев не обращая на их люки никакого внимания. И редкий человек располагает знаниями по работе канализационной системы, и тем более не представляют о строительстве инженерных сетей и коммуникаций.

Система устройства канализационных шахт одинакова и принципиальных особенностей не имеется, несмотря на то из чего она сооружена: либо из бетона, кирпича, либо устроен пластиковый канализационный колодец.

При осмотре оборудования первое, что осматриваем в системе — шахту, обычно в форме цилиндра, иногда прямоугольной формы, шахта имеет перекрытие, покрытое люком. Основной элемент системы это емкость (лоток), она расположена на дне шахты ее предназначение — сточные воды, лоток бывает различной конфигурации: изогнутой, в форме угла, или просто прямой. У лотка могут иметься определенное количество ветвей труб, для которых изготовлены входящие и выходящие трубные отверстия. В случае если предусмотрено наружное водоотведение, то для сооружения канализационных колодцев нужно придерживаться требований СНиПа 2.04.03-85.

Шахты существуют обслуживаемые — диаметр колодца до одного метра, и необслуживаемые — диаметр имеет меньшее значение. В современное время колодцы маленького размера практически не устанавливаются.

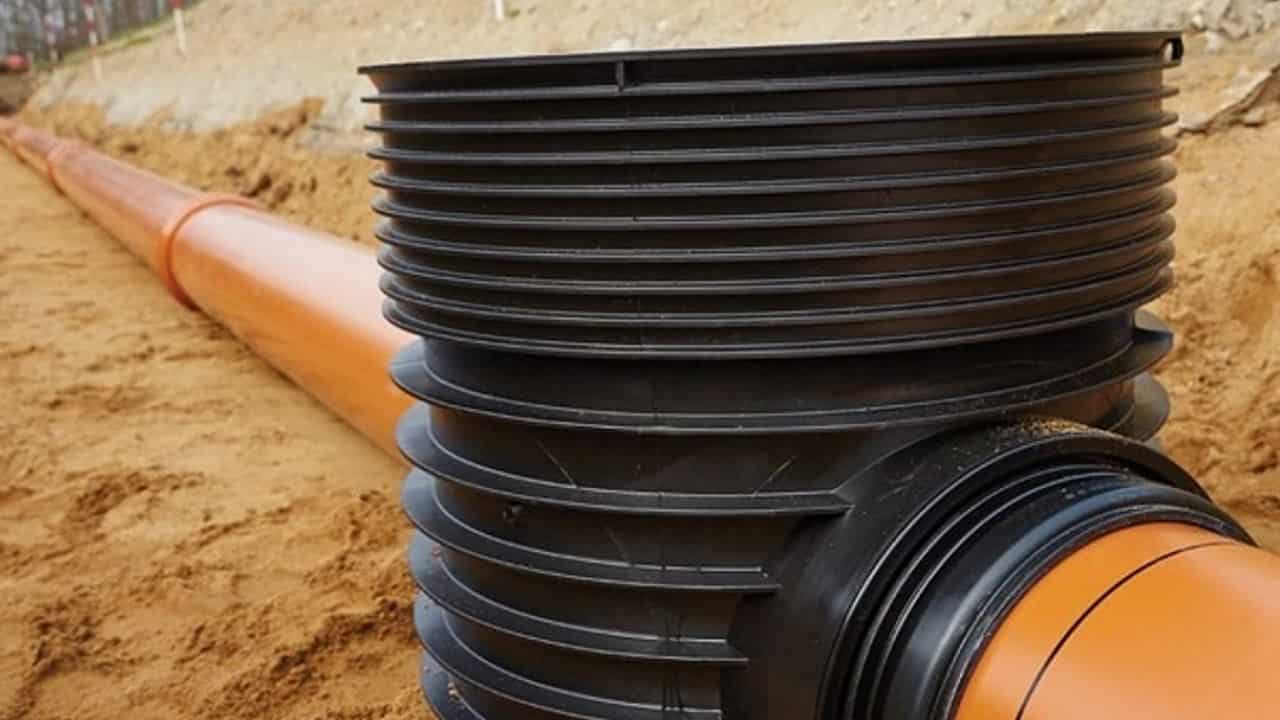

Канализационные колодцы пластиковые фото

Канализационные колодцы пластиковые — по своим функциям они делятся на следующие виды:

Смотровые — с целью мониторинга состояния системы, его очищения
Линейные — для прямолинейных участков магистрали в целях проведения осмотров и очистке от засоров

Оборудование для колодцев, конструктивный состав

Магистральные конструкции собираются чаще всего на основе железобетонных колец. Практичность и прочность материала подтверждена десятилетиями. Но сегодня встречаются уже полимерные сооружения, их установка намного проще и дешевле в финансовом отношении. Для собственников дач и домов, полимерные устройства – идеальная альтернатива. Малый вес, ненужность вызова спецтехники для монтажа, возможность самостоятельной установки и повышенная герметичность пластикового профиля – вот все качества, требуемые от хорошего колодца канализации.

Железобетонный колодец

Из чего состоит колодец, конструируемый из железобетонных элементов:

Основание круглого или прямоугольного профиля;
Набор колец;
Перекрытие с окном для люка;
Крышка.

Форма круга идеально сопротивляется давлению грунтовых слоев, поэтому закреплена в стандарте. Для трубопроводов в нижнем или среднем кольце обязательно пробиваются отверстия, устанавливается лоточная плита, также на конструкции есть накладные петли, что облегчает установку звеньев в различных местах.

Конструкция используется во всех типах колодцев, их делают стандартными, добирая высоту количеством звеньев, а стыки, входы, перекрытия и прочие элементы замазываются цементом. Такая гидроизоляция не всегда надежна, поэтому в частных хозяйствах лучше использовать герметики, паклю или мастику на основе битума.

Какие бывают полимерные колодцы?

Для начала стоит сказать, что такая альтернатива железобетонным кольцам появилась не так давно, однако пластик быстро завоевал популярность, особенно у частных хозяев. В зависимости от практического назначения, сооружения могут быть и большими и предельно компактными, до 300 мм в диаметре. А малый вес, легкость в транспортировке и установке пластиковых конструкций, делает их незаменимыми на легких и подвижных грунтах.

По своей классификации сооружения из пластика подразделяются следующим образом:

По доступу: обслуживаемые с полным доступом персонала и без доступа;
Материал шахты может быть гладким или гофрированным одно-, двухступенчатыми и комбинированным.

Также пластиковый канализационный колодец бывает телескопического типа из трубы любого профиля. Конструкция требуется при ограничении пространства, ландшафтных и грунтовых особенностях. Пластиковые колодцы устанавливаются в разные места и могут выполнять абсолютно любые задачи. Благодаря повышенной морозостойкости, прочности и совершенной неподверженности деформации, разрушению, сооружения выдерживают серьезные нагрузки и долго эксплуатируются в местах, где агрессивность внешней среды не позволяет установку железобетонных колец.

Разновидности

В продаже есть аналоги любых колодцев, которые используются в системах водоотведения. Среди них:

смотровые;
распределительные;
перепадные;
водоприемные.

Смотровые колодцы — самая обширная группа. Они нужны для устранения засоров и других ремонтных работ. Часто функции смотровых и распределительных емкостей бывают объединены в одном устройстве, что удобно и экономно. Нередко смотровые колодцы объединяют с поворотными, когда направление потока изменяется под углом, близким к прямому.

Перепадные пластиковые колодцы для канализации используются для соединения линий, уложенных на разной глубине. Как правило, поступление жидкости происходит из канала с более высоким уровнем, а выход — на более низком.

Водоприемные резервуары используются на дождевых сетях водоотведения. Они оснащаются дополнительными фильтрами, песколовками, решетками. Требуют частой очистки от мусора и твердых частиц.

По типу использованного полимера бывают:

ПВХ;
полиэтилен;
полипропилен;
песчано-полимерные составы.

Наиболее популярны ПВХ и полиэтиленовые колодцы для канализации. Изделия из пропилена дороже, что ограничивает их использование. Композитные песчано-полимерные узлы появились относительно недавно. Они жестче и прочнее обычных моделей. Стоимость этих изделий пока слишком велика, чтобы колодцы были широко востребованы.

По прочности колодцы из пластмассы делятся на 4 группы:

группа «А15». Выдерживают нагрузку до 1,5 т. Используются в местах. Где нет автомобильного движения — пешеходных дорожках или детских площадках;
«B125». Способны нести вес до 12,5 т. Применяются на тротуарах, парковых участках, стоянках;
«C250». Предназначены для нагрузок до 25 т. Могут устанавливаться на городской проезжей части;
«D400». Самые прочные конструкции, выдерживающие до 40 т. Используются на междугородних автострадах.

Форма большинства моделей круглая, но встречаются и прямоугольные колодцы для канализации. Обычно, это фильтрационные узлы для ливневых систем, приемные резервуары или песколовки. Глубина погружения в грунт у них невелика, поэтому слишком больших нагрузок не бывает.

Устройство и применение

Изначально колодцы выглядели, как простые ямы в земле, которые впоследствии стали укреплять каменной или кирпичной кладкой. После появления бетонных колец эта процедура заметно упростилась, хотя значительный вес отдельных элементов накладывал определенные ограничение на монтажные работы. Кроме того, по ходу эксплуатации стыки между бетонными кольцами начинают постепенно разрушаться, из-за чего вода в колодце загрязняется из-за попавшего грунта или стоков. Настоящим прорывом в области обустройства колодезных шахт стало появление полимерных изделий.

Пластиковые колодцы для воды

В зависимости от функции полимерные конструкции для воды разделяются на следующие виды:

Питьевые. Используются при сооружении обычных питьевых колодцев. Удобно то, что с помощью пластикового ствола можно реставрировать старые земляные, кирпичные или бетонные сооружения. Для этого подбирают пластиковые кольца меньшего диаметра, а пространство между новой и старой конструкцией заполняют песком.

Канализационные. Используются для сооружения автономной канализационной системы, когда центральные магистрали отсутствуют. Септики здесь можно не применять, так как дно канализационных пластиковых колодцев оснащено кинетами — специальными лотками на дне колодца, к которой подсоединяются трубы для равномерного отвода стоков.

Устройство пластикового канализационного колодца для воды

Дренажные. Эти пластиковые колодцы имеют схожее назначение с канализационными изделиями, однако кникеты на них обычно отсутствуют. Чтобы повысить степень очистки, дно сооружений рекомендуется оформлять равномерным слоем песка и гравия высотой 10 см.

Накопительные. Используются в качестве хранилищ для дождевой или питьевой воды. Стенки и днища накопительных колодцев делаются полностью герметичными. Для надежности стыковых участков конструкции этого типа стараются не заглублять ниже водоносного слоя.

Накопительный пластиковый колодец

В зависимости от особенностей конструкции пластиковые колодцы разделяются на сварные, сборные и бесшовные:

Сварные. Производятся из структурированных или двухслойных труб (они отличаются повышенной жесткостью). В основном сварными колодцами комплектуются канализационные системы.

Сварные пластиковые колодцы

Сборные. Предназначены для сборки на месте монтажа из отдельных составляющих. Чаще всего с их помощью организовываются дренажи, прокладываются кабельные и прочие коммуникации повышенной сложности.

Сборный пластиковый колодец

Бесшовные. Основными элементами этих колодцев является труба и донный фильтр. С их помощью обустраиваются питьевые колодцы путем погружения полимерной шахты внутрь водоносного слоя. Хорошая герметичность стен позволяет оградить воду от загрязнений.

Бесшовные пластиковые колодцы

Любой пластиковый колодец для воды состоит из ряда составных частей, гарантирующих его функциональность и безопасность.

К таковым относится:

Дно. В различных по назначению моделях оно бывает глухое, сквозное или лотковое (литые направляющие водного потока).

Тело. Небольшие в разрезе колодцы оснащаются пластиковыми гофрами, способными эффективно противостоять давлению почвы и температурным колебаниям. Если диаметр колодезной шахты превышает 100 см, ее обустраивают из пластиковых колец. Защитой от деформации конструкции при сжимании почвы служат дополнительные ребра жесткости.

Горловина. Она присутствует в основном на смотровых пластиковых колодцах.

Люк. Их конструкция может быть различной, в зависимости от назначения. Чтобы в колодезный ствол не попадал мусор и грязная вода, применяют полностью глухие люки. Ливневая канализация обычно комплектуется решетчатыми крышками.

Устройство пластикового колодца

Для монтажа пластиковых колодцев для воды подойдут только местности с оптимальным климатом и ландшафтом. Нижнюю часть таких конструкций не рекомендуется заглублять ниже шести метров, а для обратной засыпки должен применяться только мелкий гравий и песок. Не допускается наличие в районе установки подземных толчков выше 7 балов по шкале Рихтера. Существует также ограничение по температуре воздуха – она не должна опускаться ниже -50 градусов. Перед монтажом следует изучить нормативные требования по составу почвы.

Правила выбора канализационных люков

Выбирая люк для дренажных, накопительных и смотровых канализационных колодцев, в первую очередь нужно обратить внимание на форму. Если выходная горловина коммуникационной системы выполнена в виде круга, для нее понадобится круглая деталь

Квадратное или прямоугольное отверстие лучше закрыть элементом такой же формы.

Современная промышленность предлагает канализационные люки с оригинальным рисунком на крышке. Они не только выполняют функцию защиты внутренних коммуникаций, но и выступают в роли оригинального дизайнерского элемента

Когда люк планируется ставить в место, подвергающееся серьезным механическим нагрузкам, стоит выбрать модель из чугуна. Она обойдется дороже композитов и полимеров, но прослужит дольше и выдержит постоянное давление проезжающих тяжелых грузовиков.

Для условий частного домовладения тратить деньги на такой люк не обязательно, даже при наличии у хозяев большегрузного автомобиля. Разовые выезды легко перенесут и композитный, и полимерный аналоги.

В непосредственной близости от жилых домов со слабой интенсивностью движения лучше устанавливать композитные или полимерные люки. Они обладают шумоизолирующими свойствами и не издают резких звуков, когда по ним проезжает автомобиль

Для монтажа на открытой территории лучше выбирать модели, оснащенные запорным элементом. Который способен защитить чугунный люк от хищения с целью последующей продажи на вторсырье.

Полимерные и композитные детали продать ради наживы не получится, но их могут унести хулиганы или подростки. Поэтому и таким моделям не помешает надежный замок или фиксатор.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура

Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию

Не все заводы выпускают такую продукцию.

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.
Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).
Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов

Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см

Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее

Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

от дома – 5 м;
к общим дорогам – 5 м, подъездным – 3 м;
от колодца – 30 м;
от границы соседнего участка – 3 м;
к водоему – 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

копают котлован нужной глубины, диаметр больше колец;
на дно ямы укладывают бетонную плиту или заливают фундамент;
опускают кольца с одновременной гидроизоляцией стыков;
сверху устанавливают перекрытие;
монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение – отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии. Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

насыпают песок высотой 0,5 м от дна котлована;
сверху – 20 см гравия;
устанавливают кольца, перекрытие;
если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

поливинилхлоридные (ПВХ);
из непластифицированного поливинилхлорида (НПВХ);
полипропиленовые (ПП);
полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С – происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

выдерживает температуру до -70°С;
стойкий к гидроударам;
не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Цена колодезных или канализационных колец

Пластиковые кольца для канализации и колодцев имеют следующий ценовой диапазон:

Колодезные кольца фирмы Rodlex серии UN отличаются такой ценовой политикой:

Обустраивая свой загородный дом или дачу, огромное значение придается организации канализации

В этом деле важно выбрать качественный и долговечный материал. Именно таким является пластик

При его производстве используются различные составляющие, которые позволяют увеличить срок службы канализации, конструкция же сохраняет свою легкость и прочность. Эти качества и должны быть присущи материалу, который используют для производства качественных пластиковых колец для канализации. Различные формы изделия без необходимости задействования специальной техники для установки, позволяют произвести работы своими силами.
