Как сделать септик из бетонных колец — пошаговая инструкция

Этот материал довольно часто используется для строительства переливной канализации. Преимущества такой системы — простота обслуживания, ценовая доступность, скорость монтажа. К тому же, бетон — прочный материал, устойчивый к повреждениям.

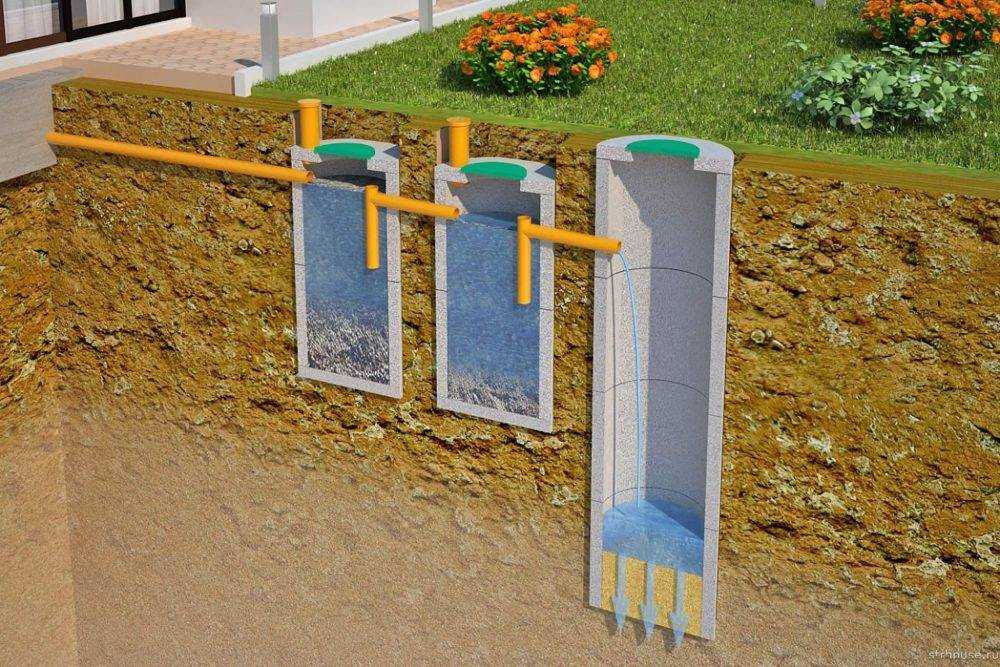

Самодельные системы состоят из 2-3 функциональных колодцев, назначение у которых такое же, как и у выполненных на заводе отстойников.

Первые два колодца одинаковые по размеру, или второй может быть несколько меньше, оба с дном. Во второй засыпают керамзит, гравий и другие наполнители, которые обладают фильтрационными свойствами. Третий колодец не имеет дна. Через него жидкость просачивается в грунт.

Видео — Септик без откачки своими руками

Однако необходимо учитывать и недостатки канализации из бетонных колец. К ним относят:

• Сложность применения на вспученных грунтах, поскольку кольца могут смещаться в почве и относительно друг друга. Тогда их лучше скреплять между собой металлической арматурой.
• Необходимость герметизации стыков между отдельными элементами. В противном случае грунт загрязняется неочищенными водами.
• Использование спецтехники, поскольку элементы довольно тяжелые.

Пошаговая инструкция по монтажу септика из колец

Шаг 1. Экскаватором вырывают общий котлован, делают в нем три отверстия под каждое кольцо. Если необходимо, стенки укрепляют дощатыми щитами.

Шаг 2. Дно покрывают щебневым слоем толщиной 20 см, утрамбовывают, чтобы получить горизонтальную поверхность.

Цены на гранитную щебень

Щебень гранитная

Шаг 3. При помощи подъемного крана устанавливают все три колодца на одинаковом расстоянии в 50 см. Два первых колодца должны быть расположены строго вертикально.

Шаг 4. В стенках шахт формируют отверстия и прокладывают переливные трубы.

Шаг 5. Устанавливают перекрытия на колодцы.

Шаг 6. Устанавливают кольца меньшего диаметра для наращивания горловины, защитные люки на колодцы.

Шаг 7. Герметизируют швы.

На последнем этапе проводят утепление отстойников, засыпают котлован грунтом и делают утрамбовку.

Второй способ обустройства колодцев

Согласно другой технологии, сначала можно устанавливать нижние кольца колодца, а потом извлекать из них землю. Недостаток этого метода в том, что он более трудоемкий. Сложность состоит в дальнейшем утеплении конструкции, монтаже переливных труб и т. д. Да и надежность септика, построенного по этой технологии, ниже. А вот преимущество в том, что все работы можно выполнить самостоятельно.

Советы по монтажу колодцев

• Для накопительных колодцев берут бетонные кольца с замками. Они обеспечивают лучшую герметизацию, чем обычные, и реже смещаются, если при промерзании происходит пучение почвы.
• Перед установкой бетонные элементы пропитывают битумной мастикой или другими препаратами для гидроизоляции.
• Иногда под колодцами заливают бетонную плиту толщиной 30 см. Она должна быть такого размера, чтобы выступать по бокам за колодцы на расстояние не менее 20 см. Тогда первые кольца устанавливают не ранее, чем через месяц.
• Для формирования горловины можно использовать кирпич и цемент. Сверху эту часть колодца обрабатывают гидроизоляционными составами.
• Для установки третьего кольца котлован углубляют до песчаного грунта, обладающего свойством отводить воду. На дно насыпают подушку из щебня толщиной до 25 см, а потом добавляют песок — 40 см.

Какую бы модель септика ни выбрал владелец жилья, важно помнить: все работы должны выполняться в соответствии со строительными нормами. Только тогда система будет эффективной и выполнит возложенные на нее функции

Плюсы и минусы двухкамерного септика

Двухкамерный септик из железобетонных колец отличается следующими достоинствами:

1. Простая и понятная технология сборки, не требующая наличия профессиональных знаний и навыков. Достаточно умения владеть лопатой и набором простых бытовых инструментов.
2. Небольшой бюджет строительства. При наличии времени и сил, затраты сведутся только к приобретению и доставке необходимых материалов. Проявив смекалку и изобретательность все можно сделать вручную, без привлечения подъемной и землеройной техники.
3. Сокращенные сроки возведения сооружения. Отсутствие мокрых работ с раствором позволяет осуществить проект в течение считанных дней. Большая часть времени уходит на рытье земли.
4. Долговечность. Сооружение устойчиво к сырости, высокой и низкой температуре. Колодцы не восприимчивы к грызунам, насекомым и микроорганизмам.
5. Прочность. Двухкамерные септики отлично переносят большое давление грунта и его пучение. При условии правильной сборки резервуары сохраняют герметичность в любых условиях. За счет большого веса обеспечивается устойчивость шахты в почве.
6. Высокая эффективность. За счет использования предварительного отстойника, большая часть стоков очищается и уходит в землю. Оставшаяся субстанция постепенно перерабатывается бактериями в компост.
7. Простота обслуживания. Оно заключается в утеплении строения на зиму и периодическом удалении ила. Все это можно сделать своими руками.

Несмотря на очевидные достоинства, двухкамерным септикам присущи следующие недостатки:

1. Под сооружения уходит много полезной площади, которую можно было бы использовать под клумбы или грядки.
2. Чтобы достичь нужной точности и герметичности сборки приходится задействовать подъемную технику.
3. Если не делать стяжки на стыках колец, есть вероятность их смещения и разгерметизации колодца.
4. В процессе эксплуатации очистных сооружений происходит образование неприятного запаха. Чтобы от него избавиться, приходится ставить высокую вентиляционную трубу на растяжках.

Изготовление формы для колец своими руками

Материалы

Из каких материалов можно соорудить опалубку? Подойдут любые подручные материалы достаточной прочности, чтобы сделать несколько изделий:

• доски;
• листы или изделия из металла;
• пластик.

Деревянная опалубка

Металлические формы станут наиболее надежным и долговечным вариантом, такую опалубку можно в будущем сдавать в аренду. Упростит изготовление использование бочек или труб соответствующего диаметра. Сваривание отдельных листов с последующим изгибанием занимает больше времени и требует физических усилий.

Самодельная форма из металлических листов

Технология

Металлическая форма для производства колодезных колец, материалом для которой служат две бочки разных диаметров, сооружается по простой технологии:

У обеих бочек срезается дно.
На внутреннюю и внешнюю сторону большего изделия наносится вертикальная разметка, делящая его на две равные части.
С помощью сварочного аппарат или заклепок с внешней стороны цилиндра крепятся металлические уголки. Они располагаются вдоль все линии разметки или тремя парами: вверху, посередине и внизу

Элементы должны располагаться точно напротив друг друга.
В уголках сверлятся отверстия под болты, которыми будет осуществляться крепеж формы.
Бочка разрезается болгаркой с внутренней стороны, работать следует осторожно, чтобы не задеть приваренные детали крепления.
Следующий этап – подготовка внутреннего цилиндра. Бочка меньшего размера также размечается вертикальными линиями.
По разметке привариваются уголки для последующего соединения частей

В этом случае они размещаются с внутренней стороны цилиндра.
Бочка разрезается с наружной стороны.
Для удобства к цилиндрам приваривают ручки – к внешнему снаружи, к внутреннему – изнутри.

Изготавливая колодезное кольцо своими руками, нельзя забывать об элементах для его перемещения. Это могут быть монтажные петли из металла, соединенные с арматурным каркасом или сквозные отверстия. Второй вариант более приемлем, ведь при монтаже колодцев петли приходится срезать. Чтобы появились проушины для строп, в форме вырезают отверстия и вставляют деревянные круглые чурки толщиной 4-5 см.

Приготовление бетонного раствора

Чтобы бетон получился высокого качества, необходимо соблюдать рекомендуемые пропорции ингредиентов. Расчет долей ведется, ориентируясь на основу — цемент:

• песок 2:1;
• гравий 3:1, 4:1;
• вода – 0,5-0,7.

Гравий предварительно замачивают в воде. Первыми смешивают песок и цемент, затем доливают воду. После перемешивания раствора засыпают гравий.

Производственную площадку размещают вдали от солнечных лучей, под навесом. Быстрое высыхание влаги из бетона уменьшает его прочность. Работать над изготовлением колец для колодца любого диаметра лучше при температуре не ниже +80.

Бетономешалка для раствора

Достоинства и недостатки

Помимо характеристик прочности и долговечности, к преимуществам использования можно отнести такие особенности, как:

• быстрота монтажа (если сравнивать с кирпичной выкладкой), несмотря на необходимость использование вспомогательной грузоподъёмной техники;
• относительно доступная стоимость на любое железобетонное изделие;
• удобство в устройстве при плотном прилегании и соединении изделий с замком без просветов;
• срок службы, может быть больше 50-ти лет.

Недостатками можно назвать такие немаловажные моменты:

• довольно трудоёмкий процесс монтажа с обязательным привлечением грузоподъёмных механизмов и дополнительной рабочей силы;
• сложности при перевозке;
• при неквалифицированном монтаже стенки могут начать распадаться по истечении срока 5–6 месяцев;
• при несоблюдении правил эксплуатации или в случае несвоевременных мер по гидроизоляции стенок бетонных колодцев для канализации, бетонная поверхность может разрушиться, а арматурная сетка, установленная внутри изделий, подвергается коррозии и деформации.

Устройство выгребной ямы

Прежде чем переходить к пошаговому руководству по монтажу канализации, нужно разобраться в ее устройстве и оценить все ее достоинства и недостатки. Как видно из названия, выгребная яма это инженерный объект для сбора сточных канализационных вод и их последующего извлечения (выгребания).

В отличие от септика, яма не предназначена для очистки сточных вод, а используется лишь для временного их хранения с последующим извлечением.

Выгребные ямы делятся на два основных типа:

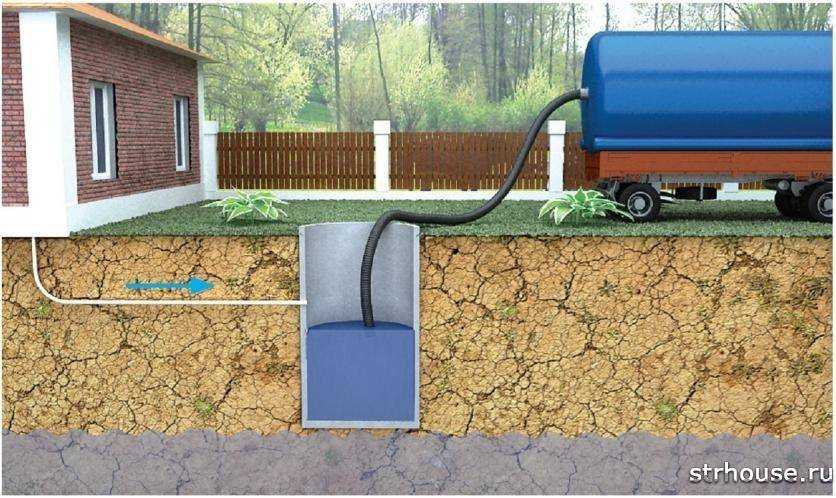

Герметичные выгребные ямы

Такие ямы имеют герметичное бетонное дно, которое не пропускает стоки в почву, защищая прилегающую местность от заражения. Бетонные кольца позволяют сделать герметичный канализационный резервуар, если рядом залегают грунтовые воды, которые будут стремиться затопить колодец. Также под своим весом тяжелый бетон будет препятствовать силам пучения выдавить кольца на поверхность, что может произойти, например, с пластиковыми емкостями при высоком уровне грунтовых вод.

Недостаток таких конструкций в том, что их придется достаточно часто откачивать. Решается этот недостаток установкой рядом нескольких таких ям с переливами.

Выгребные ямы без дна

Самая примитивная схема выгребной ямы представляет собой одну яму без дна, стоки которой постепенно впитываются в грунт, а твердые остатки время от времени откачиваются.

Более современные варианты представляют собой систему колодцев, отдаленно напоминающие септик. В первый колодец с герметичным дном попадают все стоки из дома. Далее через перелив в верхней части герметичного колодца жидкие стоки попадают во второй колодец без дна, где они постепенно впитываются в грунт. Колодец без дна в данном случае напоминает фильтрационный колодец.

Откачка таких выгребных ям требуется гораздо реже герметичных, при этом откачивается только колодец с твердыми стоками. Схема такой системы выгребных ям показана рисунке:

К достоинствам выгребных ям из бетонных колец в первую очередь можно отнести их невысокую стоимость, которая на порядки ниже, чем стоимость обустройства автономной канализации, либо септика.

Канализационная яма будет идеальным вариантом в обслуживании и удобстве при небольшом объеме стоков. Это актуально при небольшом числе жильцов, либо при использовании в дачных домах с сезонным пребыванием. Также к достоинствам можно отнести возможность обустройства ямы из бетонных колец на пучинистых грунтах с высоким уровнем грунтовых вод.

Главный недостаток выгребной ямы – необходимость частой откачки и привлечение специальной техники для этого, что сопряжено с дополнительными расходами. Частично облегчает, но не решает полностью эту проблему, использование нескольких ям, либо колодца без дна.

Также к серьезному недостатку можно отнести неприятный запах, исходящий от выгребной ямы и возможность заражения близлежащей местности сточными водами. Этот недостаток особенно важен для участков с поверхностными питьевыми колодцами.
