Ливневая канализация в частном доме, схема устройства
Система имеет все устройства, при необходимости и в зависимости от участка можно проектировать канализацию любой сложности и конфигурации.
Все элементы создают систему, она должна включать:
Колодец. Он должен иметь максимально возможный объем. Размер напрямую зависит от возможного количества дождевой воды, габаритов участка и кровли. Удобно его изготовить из бетонных колец. Их вкапывают в почву, над колодцем делают плиту с люком. Если взять бетонную плиту с люком – сверху можно насыпать почву 4-5 см толщиной и высадить газонную траву. Газон, растущий над колодцем, будет немного отличаться по густоте и цвету, если насыпать слой земли 15-20 см, то разницы вы не заметите;
Люк колодца. Эти элементы изготавливают из разных материалов – сталь, чугун, пластмасса или резина, выбирают только с учетом личных предпочтений хозяина дома
Неважно из чего вы делаете колодец, он должен быть на такой глубине, чтобы его верхний срез находился на 15-20 см ниже поверхности почвы. Для установки люка часто из кирпича делают небольшую горловину, это позволит вырастить газон, который не будет отличаться от остальной территории;
Точечные водоприемники
Емкости небольших размеров, их размещают в местах скопления воды – в низких местах площадок, под водостоками. Их изготавливают из бетона или пластика. Бетонные изделия используют при создании глубокой ливневки. Их устанавливают вертикально один на один, до необходимой высоты. Сейчас начали продавать надстраиваемые водоприемники из пластика;
Дренажные каналы. Бетонные или пластиковые желоба, размещают в местах, где собирается много дождевой воды – возле садовых дорожек, вдоль свесов кровли, если нет водостоков. Иногда их устанавливают под водостоки, это удобно, если делая отмостку возле жилого дома, не предусмотрели укладку труб сброса дождевой воды. Ставят такие приемники возле края отмостки. Это позволяет создать ливневую канализацию, не повредив бетонную отмостку;
Пескоуловители. Приспособления, предназначенные для улавливания песка и грязи. Обычно используют пластиковые изделия, они надежны и стоят недорого. Стоять должны эти устройства на длинных участках трубопровода с промежутками друг от друга. Периодически их необходимо чистить, но зато система не засорится и ее не придется чистить;
Решетки. Необходимо брать решетки с крупными отверстиями, чтобы быстрее уходила вода, они бывают:
- Чугунные – хороший материал, но с него быстро слезает краска (продержится не более 2-3 лет);
- Стальные – самый плохой материал для таких изделий, они быстро разрушаются от коррозии;
- Алюминиевые – служат дольше других изделий, хорошо выглядят, самые дорогие;
- Трубы. Желательно использовать для ливневой канализации пластиковые трубы (рыжего цвета). У них гладкие стенки, благодаря чему осадки быстро стекают. Диаметр труб зависит от количества ответвлений системы, и объема поступающей дождевой воды. Минимальный диаметр изделий равен 150 мм, чем толще трубы вы уложите, тем лучше. Их располагают с уклоном 3% минимум (труба должна опускаться на 3 см на каждый погонный метр) в сторону в сторону колодца;
- Лотки (открытые желоба), размещают на поверхности почвы или располагают в траншеях закрытые каналы. Их нужно монтировать с учетом необходимого уклона в сторону водосборного колодца. Вода по ним перемещается за пределы участка или в водосборники;
- Ревизионные колодцы. Бетонные или пластиковые колодцы небольшого объема, их размещают на длинных участках трубопровода, в точках поворота и в местах разветвления труб. Если потребуется с их помощью можно удалить засор.
Установка и оборудование канализационного резервуара
Ответ на вопрос, как сделать септик в частном доме, кроется в конструкции, размерах септика и дополнительного оборудования, если оно имеется. Установка емкости производится в углубление, которое должно находиться на положенном удалении от дома, глубина должна быть ниже точки промерзания почвы. Основание должно быть или прочным и ровным, или в качестве основы может использоваться слой засыпки из гравия, если септик совмещен с дренажным колодцем.
Глубина ввода питающей трубы должна соответствовать минимальному уклону, составляющему 3 см на 1 м длины при минимальном диаметре в 100 мм. Необходимо постараться снизить количество изгибов и колен на трубе, поскольку они первыми начинают обрастать илом и перекрывают просвет трубы, требуя прочистки.
Как проложить канализационные трубы в частном доме? Вопрос решается поэтапно:
- Прокладывается траншея от дома до септика. Она должна иметь необходимую глубину, чтобы исключить опасность деформации от перемерзшей почвы и обеспечить необходимый уклон.
- Дно траншеи засыпается песком. Это выравнивающий и одновременно дренажный слой на случай проникновения в траншею почвенных вод.
- Производится укладка труб.
- Теплоизоляция при помощи готовых цилиндрических элементов из ППУ, рулонного материала (стекловата, минвата и т.п.).
- Трубы вводятся в септик и в дом. Точки ввода тщательно герметизируются раствором, герметиком или иным подходящим способом.
- Засыпка траншей.
Прокладка канализации в частном доме своими руками — возможность получить автономную и вполне работоспособную очистную систему с максимальной экономией средств. Качество и эффективность ее службы будет определяться лишь тщательностью произведенных работ и временем, потраченным на получение информации по всем рабочим вопросам.
Основные этапы проведения работ
Монтажные работы проводятся поэтапно. Иногда очередность мероприятий меняется – многое зависит от готовности помещений и особенности планировки.
Но все же нужно стремиться к общепринятому порядку:
- Укладка выпуска – трубы, соединяющей внутреннюю и наружную системы. Она проходит сквозь стену, поэтому должна размещаться в гильзе – теплоизолированном предохранительном кожухе. Соединений и стыков на участке перехода через стену быть не должно.
- Монтаж стояка – вертикальной трубы, идущей через все этажи и перекрытия. Обычно устанавливают 1 стояк, но если длина внутренней магистрали превышает 10 м, то лучше установить 2-ой.
- Разводка труб – отводов, ведущих к сантехническому оборудованию. Диаметр трубы, ведущей от унитаза, самый большой – 100-110 мм, остальные по 50 мм.
И только после монтажа труб канализации производится подключение приборов с последующим тестированием системы.
Рекомендации по выполнению монтажных работ:
Металлические трубы и фитинги уже давно не используются. Чугун заменили легкими и практичными полимерами: ПВХ (серого цвета), ПП (светло-серого или белого цвета).
Пластиковые трубы имеют идеально гладкую внутреннюю поверхность, отличную стойкость к нагреванию и воздействию агрессивных веществ. Их легко обрабатывать и устанавливать благодаря небольшому весу.
Этапы работ по устройству канализации своими руками
Последовательность работ по монтажу септика и прокладке труб для канализации как внутри дома, так и на участке смотрите в нашей видеоинструкции.
Расчёт необходимого объёма септика
Важное замечание − объём септика прямо пропорционален количеству сточных вод. Причём, если таких ёмкостей несколько, складываются объёмы всех его камер. Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека. При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека. При экономном расходе воды эти показатели, естественно, могут меняться
Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже
При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже.
Калькулятор расчёта необходимого объёма септика
Установка и оборудование резервуара для канализации
Последовательность монтажа септика и фильтрующего колодца:
| Фото | Действия |
| Первый этап – устройство котлована. Запас должен быть не менее 20 см с каждой из сторон. | |
| Для установки септиков в котлован рекомендуется использовать подъёмную строительную технику, так как некоторые модели имеют довольно значительный вес. | |
| Заполнение ёмкости водой нужно производить в каждую из них поочерёдно, не допуская разницы уровня в секциях более чем 15 см. | |
| Засыпаем септик песко-цементной смесью, которая предотвратит ёмкость от деформирования. | |
| Следующий этап – монтаж подводящей трубы. Если трубопровод не предполагает установки ревизионных колодцев, то при длине трассы до 15 м оптимальный диаметр трубы − 110 мм, до 20 м – 160 мм, а до 25 м – 200 мм. | |
| При необходимости утепляем септик. Категорически запрещено заглублять горловины ниже уровня грунта, чтобы избежать подтопления септика талыми водами. | |
| После установки ёмкость обязательно выравнивается по уровню. | |

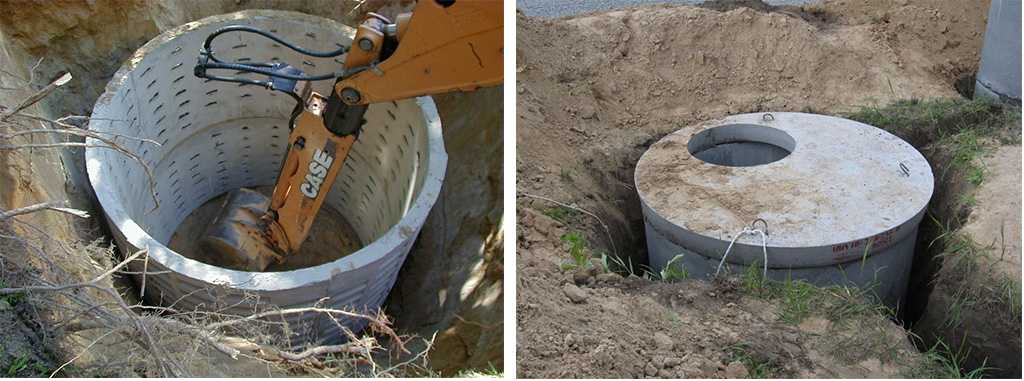

| Начинаем обустройство фильтрующего колодца. Оптимальное расстояние от септика до поля фильтрации − от 1 до 3 м. | |
| На дно засыпается гравий примерно метровым слоем. Далее идёт монтаж и стыковка отводной трубы. | |
| Колодец укрывается железобетонной крышкой с отверстиями для люка и вентиляционного канала. |
Прокладка труб от резервуара к дому
Важнейшее условие работы всей системы – соблюдение угла наклона, который составляет 2 см на 1 п. м.!
Лучше, чтобы трубопровод от дома к месту слива шёл без углов и изгибов. Если необходимо изменить направление, обязательным условием будет устройство ревизионного колодца. Все соединения труб и фитингов должны проводиться с использованием необходимых уплотнителей.
- Ванная комната и туалет правильнее устанавливать как можно ближе друг к другу, что позволяет подключать его к одному стояку.
- Унитаз подключается непосредственно к основному стояку без врезок!
- Другие сантехнические приборы подключаются выше уровня унитаза, это исключит попадание фекальных масс в отводные линии.
- Запрещается устанавливать стиральные машины или раковины в местах поворотов трубопровода!
- Поворот трубопровода необходимо выполнять поэтапно, используя несколько угловых колен. К примеру, два по 45° или три по 30°, это обеспечит более плавный поворот и позволит избежать засорения.
- Для стояка должна быть выполнена система вентиляции, для этого на крыше монтируется фановая вытяжка.
- Максимальное расстояние подключения сантехнических приборов к стояку не должно превышать 3 м, а унитаза − 1 м.
Разновидность сооружений
Перед тем как перейти к вопросу, как правильно установить септик в частном доме, необходимо познакомиться с типами конструкций, так как вариантов есть довольно много — от самых простых до максимально сложных, оснащенных биофильтрами. Септики продаются полностью готовыми к установке, а их монтажом обычно занимаются специалисты. Но в любом правиле возможны исключения: если познакомиться с требованиями и порядком работ, то все этапы можно провести самостоятельно.
Септиков сейчас существует три основных разновидности, отличаются они принципом работы системы.
Накопительные
Это простейший вариант, который является базовым для остальных видов систем очистки. В этом случае используется емкость, в которую поступают жидкие отходы. По большому счету эта та же выгребная яма, для ее опорожнения требуется ассенизаторская машина. Эта конструкция приемлема только для домов, где не живут постоянно.
Если в доме есть ванна, душевая кабина, стиральная машина, то данный вариант рассматривать не приходится. Однако накопительная емкость может стать подходящим решением, если:
- на участке не найти места для полноценного септика с несколькими отсеками;
- уровень грунтовых вод находится максимально близко к поверхности;
- неподалеку располагается источник питьевой воды.
В этих случаях установка простейшей накопительной емкости может быть оправдана.
Септики с почвенной доочисткой
Данные сооружения уже не простые выгребные ямы, но еще не полноценные очистные сооружения. Это переливные конструкции, они состоят из нескольких герметичных камер. В них вода проходит несколько степеней очистки от крупных и мелких включений, а затем выводится в грунт.
Процесс очистки был уже описан выше, но вместо фильтрационного колодца такая система может иметь фильтрационные дренажные поля. Это участки, засыпанные песком и гравием, на которых уложены перфорированные трубы. Резервуары таких септиков требуют регулярной очистки: как минимум раз в 3 года, но лучше сократить этот период до 2 лет.
Системы с биологической очисткой
Это самое современное, почти совершенное, экологичное оборудование. Вода после такой фильтрации дает возможность использовать ее для полива. Окружающей среде переработанная жидкость тоже не приносит ни малейшего вреда. В таких септиках всю основную работу выполняют бактерии, разлагающие все небезопасные вещества.
Сбраживание жидких отходов имеет 2 стадии — кислую и метановую. Во время первого этапа белки, углеводы, жиры расщепляются до низших кислот, сероводорода, спиртов и углекислого газа. На втором вещества разлагаются до водорода и метана. Чтобы выводить газы в атмосферу, биосептики в обязательном порядке оснащают вентиляционной системой.
Виды канализации для дачи
На дачных участках делают канализацию 2 видов. Первый вариант представляет собой организацию места для сбора загрязняющих веществ, без системы очистки стоков. Второй вид – это резервуар, к которому подведены канализационные трубы. Их прокладывают от дома или других хозяйственных построек.
Яма с подушкой из щебня может быть сделана своими силами за 1-2 дня, а сооружение канализации второго вида лучше поручить строительной компании. Такую канализацию оборудуют автоматическими системами фильтрации, их настройкой занимаются специалисты.
Установка биотуалета
Это простое решение, но оно относится к временным мерам. Потом все равно придется думать над тем, куда сливать сточные воды из душа или кухни. Дачники должны быть готовы к тому, что наличие биотуалета не исключает появления неприятных запахов на участке.
Система с выгребной ямой
Выгребная яма на даче не самое хорошее решение по обустройству канализации.
Еще 20 лет назад это было наиболее распространенное решение, но сейчас есть более эффективные системы очистки стоков. Единственным преимуществом выгребной ямы является то, что ее строительство не потребует затрат.
Недостатки этого решения заключаются в следующем:
- неприятные запахи вблизи туалета;
- загрязнение почвы;
- расход воды будет ограничен.
Учитывая недостатки, такой септик стоит делать, если в частном доме нет водопровода. Выгребную яму нельзя выкапывать в местах, где ее могут подтапливать грунтовые воды. Не сооружают ее и на участках с глинистым грунтом.
Применение накопительной емкости
Этот тип локальной канализации можно считать модификацией выгребной ямы. Отличием этой системы является наличие герметичной емкости, поэтому почва на участке не загрязняется. Но резервуар наполняется быстро, из-за этого приходится часто откачивать отходы.
При использовании накопительной емкости нужно учитывать недостатки, присущие этой системе. Это необходимость постоянного контроля за расходом воды, затраты на работу ассенизаторов, которые будут откачивать отходы.
Сфера применения этого вида автономной канализации ограничивается небольшим дачным домом, не подключенным к водопроводу. Накопительные емкости устанавливают в строительных поселках и других местах временного проживания.
Накопительная канализационная ёмкость чаще всего выполняется в виде обслуживаемого септика из бетонных колец.
Система естественной очистки на основе септика
Конструкция имеет от 2 до 4 секций. Чем их больше, тем лучше очищаются сточные воды. Выход подключают к системе дренажа. В продаже есть уже готовые конструкции. Основные преимущества такой канализации: простота реализации, низкая стоимость, отсутствие необходимости подключения внешнего источника питания.
К другим плюсам можно отнести то, что неприятный запах отсутствует, почва на участке не загрязнена.
Система имеет следующие недостатки:
- Система не должна быть перегружена, так как это может вызвать появление неприятного запаха.
- Механические очистители требуют периодических проверок. В ходе осмотра определяют, нужно ли чистить резервуары и дренажную систему. Периодичность проведения профилактических мероприятий – 1 раз в год.
Септики устанавливают в частных домах с небольшим или средним уровнем стоков.
Способ биологической очистки
Биологическая станция работает от электричества. По своему виду напоминает септик, но отличается от него наличием биофильтра. Также установлен насос и , это позволяет сливать очищенную воду.
Нормы СНиП допускают, что такой септик можно организовать вблизи жилого дома. Фильтр удаляет 98% загрязняющих веществ, при эксплуатации системы не появляются неприятные запахи. Объем неразлагаемых отходов минимальный, поэтому откачивать их приходится редко.
Единственным недостатком таких систем можно назвать их высокую стоимость. Но можно сэкономить, сделав такую канализацию сразу на несколько домов.
Выбор материала
Как правило, канализация своими руками в загородном доме монтируется из пластика.
Наружная канализационная система загородного дома
Мало кто из домашних мастеров станет работать с чугунными или асбестоцементными трубами. Применение таких материалов сильно затрудняет монтаж, а качество систем из пластика ничем не хуже, чем из чугуна.
Количество и диаметр труб, а также необходимое количество фитингов определяется согласно проекту.
При выборе материала следует учитывать, что есть трубы, которые предназначены для укладки только в помещениях, а есть созданные специально для наружного монтажа.
Для внутренней разводки, как правило, используются полипропиленовые трубы, имеющие диаметр 50 мм. Только для стояка и для отведения стоков от унитаза берут трубу с большим (100 мм) диаметром.
Полипропиленовые трубы привлекательны тем, что делать монтаж полипропиленовых труб своими руками достаточно легко, для их соединения не требуется специального инструмента и особой квалификации.
Кроме того, они долговечны, прочны и могут быть применены, как для наружной прокладки по стенам, так и для скрытого монтажа под полом или в стене.
Как правило, проект канализации в частном доме предусматривает установку локальных очистных сооружений.
Это может быть септик или более современная очистная установка.
Выбор очистного сооружения осуществляют с учетом:
- Рельефа участка;
- Характеристики грунта;
- Объема предполагаемых стоков;
- Возможностей хозяев.
Соединение наружных канализационных труб своими руками
Нужно заметить, что покупка готовых установок (септиков, очистных сооружений, накопительных емкостей) обходится дороже, чем устройство этих сооружений традиционным методом с использованием бетонных колец или кирпичной кладки.
Но зато такое приобретение значительно облегчает монтаж и позволяет обойтись без привлечения подъемной техники. Поэтому следует оценить все аспекты, прежде чем выбрать самый выгодный вариант.
Помимо учета затрат на монтаж, следует оценить и эксплуатационные затраты, которых потребует установка в процессе работы.
Как часто нужно будет проводить очистку? Нужно ли и в каких количествах покупать реагента или биоматериал для септика? Насколько сложно обслуживание данной системы?
Только после анализа ответов на эти вопросы, можно найти наиболее приемлемый вариант и сделать канализацию в частном доме с меньшими затратами.
https://youtube.com/watch?v=pF7lwiahy0s
Этап 3. Очистное устройство
Идеальным вариантом для загородного участка является септик – усовершенствованный аналог выгребной ямы, требующий минимальных расходов и усилий при эксплуатации. Более того, если оборудовать многокамерный септик, то очищенные стоки можно будет повторно использовать, скажем, для полива сада или огорода.
Септик РОСТОК
Есть большое количество моделей септиков, производимых как отечественными, так и зарубежными фирмами. У каждой имеются свои сильные и слабые стороны. Больше всего для дачи подходят септики «Росток Дачный» (стоимость – порядка 29 тысяч рублей) или «Микроб-600» (рассчитан на три-четыре человека, стоимость – 15 тысяч). Но при незначительном объеме системы целесообразнее самостоятельно построить септик.
Как устроен септик
Септик Росток Дачный
Септик можно соорудить как с готовых деталей, так и «с нуля», но в любом случае грамотный монтаж предусматривает хотя бы минимальные знания о принципе работы прибора.
Септик – это две (реже – три) емкости, сообщающиеся перепускными горловинами. Объем первой емкости больше, если сравнивать с остальными. Туда попадают выводимые из внутренней сети стоки. Характерно, что жидкость находится в каждой из емкостей определенное время, в течение которого постепенно очищается.
Устройство септика
В ходе фильтрации растворенные в жидкости газы поднимаются и выводятся наружу, в то время как твердые частицы оседают на дно и образуют так называемый активный ил. В этом иле живут анаэробные бактерии, которые расщепляют органику на отдельные химические элементы и не нуждаются в кислороде.
В верхней части первой емкости установлена труба, посредством которой очищенные стоки переливаются во вторую.
Процедура очистки повторяется два-три раза, затем жидкость попадает в последний резервуар, где установлена песчано-каменная фильтрационная «подушка». Через эту «подушку» жидкость попадает в почву.
Монтаж септика
Строительство септика
Бетонный септик своими руками
Если планируется самостоятельное изготовление септика, то советуем сделать выбор в пользу капитального бетонного сооружения. Ниже приведена последовательность действий.
Шаг 1. Вначале определяется нужная накопительная емкость прибора. В идеале она должна равняться 3-дневному объему сточных вод всех жильцов дома. Таким образом, если в доме живут три человека, то накопительная емкость должна составлять 1,8 кубометра.

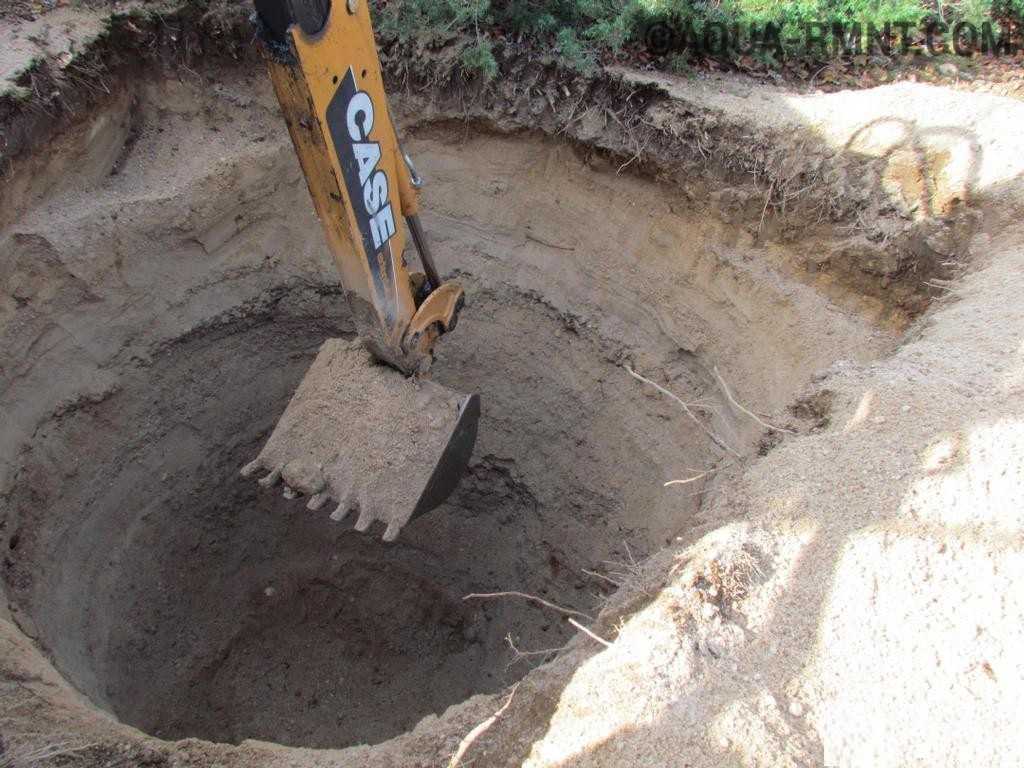

Шаг 2. Далее следуют земляные работы. Вырывается котлован под септик – вручную или с помощью спецтехники.
Земляные работы
Шаг 3. Дно укрывается 20-сантиметровой песчаной «подушкой».
Шаг 4. Формируется опалубка. Доски или ДСП-листы надежно укрепляются, т. к. вес конструкции будет внушительным. В опалубке проделывается перепускное отверстие, для чего между стенками вставляется небольшая трубка из металла или пластика.
Опалубка для монолитного септикаОпалубка для монолитного септика
Шаг 5. Из железной арматуры формируется армирующий каркас. Пересекающиеся пруты связываются стальной проволокой
Важно, чтобы ни один элемент арматуры не выходил за грани будущей конструкции
Шаг 6. Опалубка заливается бетонным раствором, причем это нужно сделать за один заход. В процессе заливки раствор обрабатывается вибробуром – это необходимо для того, чтобы заполнить весь объем, который ограничен опалубкой, и удалить пузырьки воздуха.
Бетонные стенки после снятия опалубкиЭтапы обустройства перекрытияУстройство перекрытия септика
Шаг 7. Перекрытие формируется из досок и металлических уголков, уложенных параллельно. Поверх уложенных элементов настилается пленка полиэтиленовая. Далее производится армирование металлической сеткой. Когда основание подготовлено, заливается слой бетона. Также перекрытие можно сформировать из готовых железобетонных плит, уложенных на стенки септика с зазором до 2 см.
Обустройство горловин камер септика
Шаг 8. Котлован засыпается песком и грунтом послойно. На поверхности остаются только вентиляционные трубы (высота над поверхностью грунта до 1,2 см) и крышки, защищающие горловины камер септика.
Гидроизоляция опалубки перед заливкой бетонаНа готовую бетонную горловину необходимо надеть пластиковую крышку
