Инструкция: как сделать двухкамерный септик из бетонных колец

Строительство выгребной ямы из бетонных колец

После выбора места расположения ямы на участке и определения необходимого объёма, приступают к её строительству. Состав и порядок выполнения работ:

1. Рекомендуется устраивать отстойники из двух резервуаров. Поэтому рядом выкапываются два котлована.
2. Разработка грунта в котлованах глубиной до 3-х м. Для удобства проведения работ по теплоизоляции и гидроизоляции отстойников, размеры котлованов с каждой стороны должны превышать наружный диаметр колец на 10 см.
3. Для первого резервуара применяется нижнее изделие с днищем, при его отсутствии, можно выполнить заливку дна на месте по предварительно устроенной песчано-гравийной подушке толщиной 10 см.
4. Во второй котлован нижнее изделие без дна устанавливается непосредственно на гравийно-щебёночную подушку, устроенную по выровненному грунту.
5. Изделия рекомендуется использовать с замковым соединением. Дальнейший монтаж выполняется при помощи крана с закладкой резиновых прокладок в швы. Для обеспечения качественной гидроизоляции выгребной ямы стыки нужно дополнительно заделать цементным раствором с жидким стеклом, а вся внутренняя и внешняя поверхность обмазывается горячей битумной мастикой на 2 слоя. В резервуаре без дна герметизация не важна, а в первом выполняется особенно тщательно.
6. Пробивка перфоратором отверстий в верхних элементах, установка переливной трубы и присоединение подводящей канализации с герметизацией отверстий. Подводящая канализационная труба прокладывается в траншее минимальной глубиной 80-т см и с уклоном для движения стоков самотёком. При необходимости выполняется утепление труб. Для проверки работоспособности системы выполняется заливка воды в трубы.
7. Установка железобетонных плит перекрытия с люками и вентиляционной системы из 2-х труб диаметрами сто мм. Трубы рекомендуется выпускать с земли на высоту до 3-х м, минимально 70 см.
8. Засыпка котлованов землёй. Перекрытие утепляется и тоже засыпается с обеспечением доступа к люкам.

На этом монтаж считается законченным.

Биопрепараты для выгребных ям

Наличие специальных бактерий в емкости может значительно повысить эффективность работы канализации, а также снизить скорость ее заполнения. Обычно это специально подобранные комплексы анаэробных (т.е. способных существовать без кислорода) микроорганизмов. Эти бактерии способны перерабатывать стоки, разлагая их на более-менее чистую воду и нейтральный ил.

Такая биологическая переработка сточных вод значительно уменьшает опасность заражения грунта. Если степень очистки достаточно высокая, воду можно даже использовать для полива, а образовавшийся ил – в качестве удобрения.

На практике после биологической переработки количество жидкости в стоках возрастает, она быстрее утилизируется в грунт, а ил накапливается медленнее, чем при использовании выгребной ямы без бактерий.

Продают такие препараты в виде концентрированных жидкостей, гранул, порошков, таблеток и т.п. На упаковке содержится подробная инструкция, которой и нужно следовать. Порошковые и гранулированные препараты обычно необходимо предварительно развести в небольшом количестве воды, а концентраты сразу же отправляют в канализацию.

Галерея изображений

Фото из

Средства для переработки бытовых стоков

Препарат биологического происхождения

Разведенное средство для выгребных ям

Вызов ассенизаторов для извлечения ила

При этом следует обратить внимание на перечень химических веществ, которые губительно воздействуют на эти микроорганизмы. Такие вещества, например хлор, содержатся в различной бытовой химии

Особое внимание к тому, что попадает в канализацию, следует проявлять владельцам автоматических стиральных машин.

Если все инструкции соблюдены точно, то пополнять колонию бактерий в выгребной яме не придется. Они размножаются и поддерживают необходимую численность. Если же неприятный запах из выгреба стал сильнее или изменился в сторону ухудшения, это может говорить о том, что значительная часть микроорганизмов погибла, нужно восстановить колонию.

Детально методы очистки выгребных ям разобраны в следующей статье, с которой мы советуем ознакомиться.

Преимущества и недостатки из монолитных колец

Если она делается герметичной, то к этому списку можно добавить экологичность, а также отсутствие проблем с повышенным УГВ и ограничений по типу почв. В целом подобный вариант очистки канализационных стоков прост и дешев в установке на участке и последующей эксплуатации.

Нужно лишь правильно все смонтировать, чтобы кольца в местах стыков не имели щелей. Иначе яма просто начнет заиливаться. Плюс нечистоты станут без всякой очистки просачиваться в землю, что неизбежно приведет к проблемам.

Среди минусов сточных ям числятся:

Любое очистное сооружение имеет ограниченный объем. Перед началом работ его необходимо правильно рассчитать, чтобы по кубатуре соответствовала образующимся в доме стокам. В противном случае она моментально окажется переполнена, что вызовет выход нечистот на почву.

Главный недостаток всех выгребных ям – низкая либо вовсе нулевая степень очистки сточных вод. Если семья большая и стоков образуется в течение дня много, то стоит присмотреться к более продвинутым способам автономной утилизации канализационных нечистот. Здесь лучше подумать, как выбрать септик для частного дома с анаэробной либо аэробной очисткой при помощи специальных бактерий.

Чем привлекательны сливные ямы?

Главное преимущество накопителей – доступная стоимость. Именно по это причине многие останавливаются на простейшем устройстве вместо того, чтобы приобрести более дорогой и функциональный септик.

Выгреб удобен и для тех, кто приезжает на дачу редко – только в теплый сезон или исключительно по выходным.

Если канализационных стоков относительно немного и налажена регулярная откачка отходов, выгребная яма действительно подходящий вариант.

Но при больших объемах стоков лучше подобрать септик – более дорогое устройство, которое частично очищает отходы и сводит загрязнение садовой земли к минимуму.

Последнее возможно, если выбрана модель с фильтрующим колодцем или инфильтратором.

Схематичное изображение поглотительного колодца – выгребной ямы с фильтрующим дном. Условия монтажа: песчаный или супесчаный грунт, низкое расположение водоносных горизонтов, щебеночный фильтр мощностью не менее 1 м

Недостатки выгребной ямы, которые могут стать причинной отказа от ее строительства:

• ограниченный объем;
• необходимость частой откачки;
• низкая (или нулевая) степень очистки отходов;
• специфический запах, от которого сложно избавиться.

Желающие установить фильтрующее канализационное сооружение должны знать, что время от времени придется вместе с откачкой производить чистку и даже замену фильтра – гравийного или щебеночного слоя на дне ямы.

Устройство септической системы

В первую очередь специалист обязан определить уровень грунтовых вод. Это будет нужная глубина, на которую устанавливается септик. Затем выполняются земляные работы.

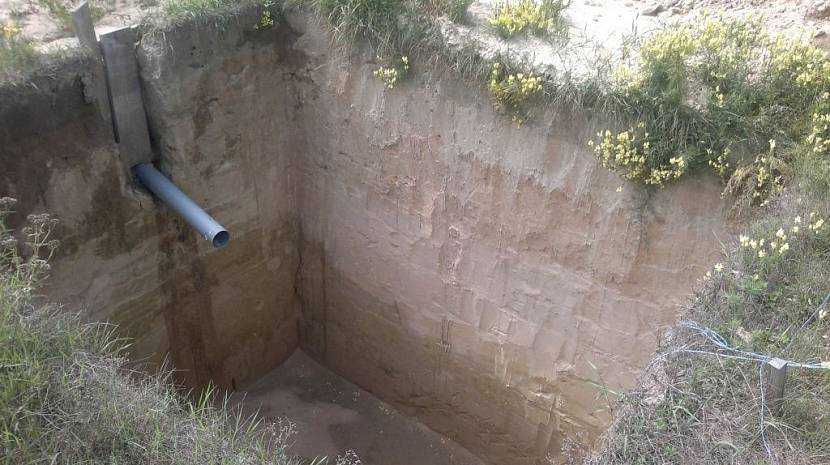

Земляные работы

Их выполнение может быть произведено вручную или механизированным способом. Стенки ямы должны быть гладкими и уплотненными, чтобы при их бетонировании не было обсыпания грунта. Параллельно устанавливаются трубы, для отвода воды в почву. Глубина прокладки труб должна быть не ниже уровня промерзания грунта. Если невозможно выполнить это условие, трубопровод нужно утеплить.

На дно котлована стелется полиэтиленовая пленка. Она служит дополнительным утеплителем и уменьшает объем расхода смеси из бетона. Пленку лучше укладывать в несколько слоев.

Независимо от формы и размеров будущего септика стены котлована должны быть ровными и плотнымиИсточник beton-house.com

Обустройство септика

Для прочности каркаса строения, в монолит стенки и дна ямы следует установить арматуру. Диаметр прутьев или готовой сетки лучше брать не меньше 12 мм. Защитный слой бетона должен быть больше 7 см. Это предотвратит коррозию арматуры.

Затем армируется перегородка, которая служит для разделения ямы на два отсека. Ее нужно смонтировать на расстоянии 2 метров от сточной трубы. Монтаж опалубки выполнять только после всех арматурных работ. Ее каркас можно изготовить вручную или установить уже готовую заводскую опалубку

Большое внимание следует уделить герметичности строения. Наличие щелей и сквозных дырок приведет к деформации конструкции

Перед заливкой бетонной смеси нужно позаботиться об отверстиях для труб.

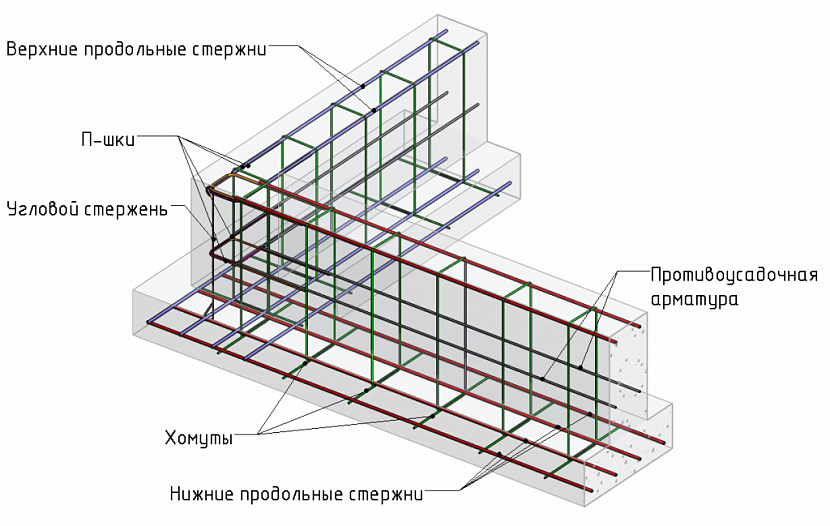

Схема обустройства арматуры для стен септикаИсточник pinterest.ca

Септик бетонный монолитный имеет ряд преимуществ перед бетонным из колец. Если правильно выполнены подготовительные работы и заливка септика бетоном, то исключено наличие щелей и проходов.

Заливку бетонной смеси лучше выполнить за один день. Это исключит расслаивание бетона в связи с наличием границы заливания в разные дни. Бетонировать можно начинать с любого элемента. Толщина стенок и перегородок должна быть не менее 20 см. Через 28 суток бетон набирает полную прочность и монолитный септик готов к использованию.

Готовый монолитный септик из бетона следует перекрыть. Для этого на выступающую часть конструкции устанавливаются железные уголки. Перекрыть верх строения можно шифером или досками. Слой рубероида защитит перекрытие от промерзания. Армирование и бетонирование выполняют через неделю после обустройства дна и стенок септика.

Для возможности чистки септика следует оставить отверстие, которое в последующем накрыть люком. Чтобы воздух поступал в емкости сливной ямы, нужно побеспокоиться о вентиляционных трубах. Первую трубу устанавливают в слив с дома. Но если есть возможность это сделать в самом доме, то это будет лучшим вариантом. Вторая труба должна быть расположена в отделе, где происходят аэробные процессы.

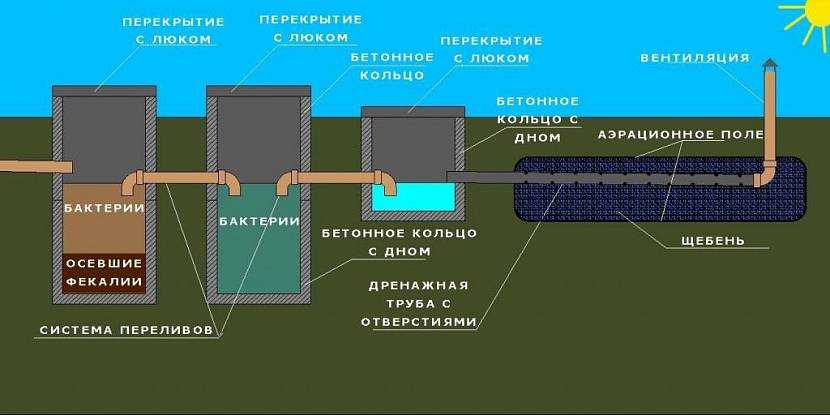

Схема сложной конструкции септика с полем аэрацииИсточник aquagorizont.com

Слив воды может осуществляться различными способами. Поле аэрации устанавливают при достаточном количестве свободной территории. Распределительный колодец для труб устанавливают в землю. Трубы поля аэрации соединяют между собой тройником. На концы труб одевают угловые патрубки.

Фильтрующий колодец устанавливается тем же способом, что и сливные ямы. Отличие заключается в отсутствии бетонированного дна. Его устилают несколькими слоями щебня или гравия. Для улучшения дренажа можно низ колодца сделать перфорированным.

Кольца – особенности материала

• КС-10,9 – данная маркировка говорит о том, что диаметр кольца – метр, а высота – 0,9 метра, а умножив данные цифры, получим объём – 0,71 метр кубический;
• КС-15,9 – диаметр 1,5 м., высота – 0,9 м., а объём – 1,59 метр кубический.

Отверстия для трубопровода канализации необходимо проделывать перфоратором. Покупая кольца также нужно сразу приобрести перекрытие, который плотно можно будет накрыть яму.

Выбираем кольца

На сегодняшний день данный сегмент рынка переполнен, и производители предлагают широкое разнообразие видов.  Общее отличие между ними – это размер диаметра, который варьируется от 0,7 метра до 2,5 м. Наиболее оптимальным вариантом есть диаметр 1 метр при такой же высоте кольца.

Если у вас небольшого размера дом, то в среднем вам понадобится объём ямы 5 кубических метров – это 5 колец. Чтоб увеличить этот показатель, нужно взять больше бетонных кругов, чем планировалось.  Существует также деление данных материалов по особенностям конструкции. На сегодняшний день выделяю два типа по этому критерию:

• Плоские;
• С наличием замка.

Первый вид, представляет собой кольца с плоскими ободками, а второй – имеет в составляющих гребень, который обеспечивает замковое соединение. Также устройство с замком характеризуется комфортом и герметичностью.

Участок песчаный, УГВ низкий вода ниже 4 м или ее нет

Сочетание низкого УГВ и хорошо дренирующего грунта – идеальные условия для устройства септика из ж/б колец. Причем в этом случае можно обойтись без поля фильтрации, поэтому достаточно возможностей фильтрующего колодца. Вариантов конструкций может быть несколько, мы выделили наиболее простые и эффективные.

Схема 4. 3-камерный септик с одним люком

Описание:

• Компактный 3-секционный септик с фильтрующим колодцем.
• 1 люк для обслуживания всей системы.
• Экономия на доборных кольцах – они нужны только для одного колодца.
• Фильтрующий слой во всем объеме вокруг колодцев и между ними.
• Дно 2-х колодцев забетонировано. В фильтрующем колодце – нет, в стенах нижнего кольца отверстия.

В следующем видео показан процесс строительства без лишних комментариев. Основная часть работы осуществляется за 1 сутки. Для увеличения

Вывод: эта схема экономит место для устройства наружной канализации, не нужно покупать доборные кольца и люки для 3-х колодцев.

Схема 5. 2-камерный септик с фильтрующим колодцем

Описание:

• Простая схема 2-камерного септика с фильтрующим колодцем.
• Можно установить и ввести в эксплуатацию за 1 сутки.
• Можно обойтись колодцами из двух колец.
• Дно первого колодца обязательно глухое.

Упрощенная схема очистки стоков обусловлена отличными дренирующими свойствами грунта. В видео ниже автор подробно рассказывает роль каждого конструктивного элемента очистного сооружения. Также в ролике много информации для размышления, которая позволит вам чувствовать себя увереннее при устройстве септика.

Вывод: схема для постоянного или сезонного использования. Занимает мало места на участке, справляется с залповыми сбросами стоков. Большой ресурс дренирующего слоя. Откачка ила из первой камеры не чаще 1 раза в год.

Конструкция ямы с переливом

Устройство двойной системы автономной канализации удобно тем, что откачка потребуется гораздо реже. Жидкие стоки будут фильтроваться и уходить в землю, периодически откачивать придется лишь резервуар для твердых отходов.

Схема предусматривает наличие двух колодцев:

• Обычный сливной колодец с глухим дном и герметичной конструкцией. В нем будут собираться все отходы, твердые останутся на дне, а перелив в виде трубы будет подавать жидкую часть во вторую емкость.
• Фильтрующий колодец. Когда уровень стоков достигает трубы, жидкое наполнение резервуара переходит во второй колодец. В нем не устанавливается герметичное дно, а лишь укладывается фильтр. Так можно перелить часть стоков, и для откачки останется меньший объем.

Для обустройства фильтра применяются щебень, гравий, песок или другие подобные материалы. Чтобы ускорить процесс поглощения жидкости в землю, в кольцах второго колодца делают дополнительные отверстия.

Инструкция по обустройству выгребной ямы

Выбор правильного места под обустройство выгребной ямы требует учёта нескольких важных факторов:

• глубины залегания и расположения грунтовых вод;
• расстояния до начала фундаментного основания жилого строения, которое не должно быть меньше чем пять метров;
• расстояния конструкции от ограждения, минимальное значение которого не может быть менее двух метров;
• расстояния до источника воды в виде колодца. которое должно быть по диагональному направлению не меньше чем двадцать пять метров.

Такие показатели являются основными. Однако, следует учитывать и расположение беспрепятственного подъезда для ассенизаторской машины, а также наличие определённого места под прокладку шланга .

Необходимый инструмент

Наиболее часто котлован под обустройство выгребной ямы выкапывается вручную, что предполагает использование:

• лопаты штыковой;
• любых ёмкостей, включая ведра, которые помогут удалить из котлована вынутый грунт;
• любого подъёмного механизма, который можно задействовать для удаления из котлована лишнего грунта, а также с целью спуска бетонных колец;
• ёмкости для замешивания рабочего раствора, необходимого при обустройстве в выгребной яме дна. Это поможет вам предотвратить проседание колец в сливной яме .

Указанный набор стандартных инструментов может иметь некоторые вариации, которые обуславливаются видом выгребной ямы.

Основные моменты монтажа

1. выбор места под размещение выгребной ямы, которая будет укреплена посредством бетонных колец. Такой участок должен соответствовать нормам и не подвергаться попаданию дождевой и талой воды;
2. копка ямы заданной глубины, обусловленной количеством бетонных колец. Как правило, стандартная глубина составляет порядка трёх метров, что облегчает работу ассенизационной техники;
3. выравнивание и уплотнение дна котлована с последующей установкой железобетонной плиты. Целесообразно применять нижнее бетонное кольцо с уже отлитым дном, что гарантирует абсолютную герметичность;
4. поочерёдная установка бетонных колец, оснащённых специальным замковым соединением или стандартных колец с скреплением посредством металлических скоб;
5. осуществление внутренней гидроизоляции швов. При наличии высокого уровня залегания грунтовых вод необходимо выполнить внешнюю герметизацию всех швов конструкции;
6. установка на последнее бетонное кольцо перекрытия с отверстием под люк. Люк может закрываться посредством деревянной крышки, которая на зимний период должна качественно утепляться;
7. установка вентиляционного стояка, с диаметром не менее десяти сантиметров и высотой в семьдесят сантиметров.

На последнем этапе осуществляется выведение канализационных труб из жилого строения с введением их в обустроенную выгребную яму.

Проведение расчетов

Рассчитать требуемый объем резервуаров можно на примере семьи, состоящей их четырех человек. В среднем на жизнедеятельность каждого из них расходуется 200 л воды в сутки, что составляет суммарный объем 0,8 м³. Если в доме гостят друзья или родственники, то общий сброс может достичь 1,5 м³. При проектировании закладывается показатель, равный трем суточным объемам стоков. То есть, необходимо заложить колодец емкостью 4,5-5,0 м³.

Далее следует определиться с кольцами. Их условная емкость рассчитывается по простой математической формуле путем умножения квадрата внутреннего радиуса на 3,14.

В результате получаем такие данные для стандартных труб высотой 90 см со следующим сечением:

• 100 см — 0,7 м³;
• 150 см — 1,4 м³;
• 100 см — 2,8 м³.

Таким образом, потребность в кольцах только для сбора жидкости будет следующая:

• 100 см — 7 шт;
• 150 см — 4 шт;
• 100 см — 2 шт.

Это только потребность в ЖБИ для строительства первого резервуара.

Для возведения фильтрующего колодца потребуется на 1 кольцо больше. Нижнее изделие будет использоваться для засыпки щебня и песка. Именно столько нужно этих материалов, чтобы обеспечить качественную очистку стоков.

Плюсы и минусы септика из бетонных колец

Данная система очистки стоков имеет ряд преимуществ и недостатков. Рассмотрим их подробнее.Преимущества:

• простота монтажа;
• отсутствие необходимости в электрическом питании, установке насоса и дополнительном дренаже;
• высокая прочность и долговечность конструкции;
• возможность выбора любых габаритов;
• отсутствие сложностей в обслуживании;
• установка не поддается агрессивному воздействию сточных вод;
• доступная цена.

Но есть и ряд недостатков, которые нужно учитывать при выборе данного способа очистки стоков. К ним можно отнести:

• вес материала, в связи с чем при установке нужно использовать строительную технику;
• необходимость в надежной герметизации швов и стыков;
• не рекомендуется использовать на обводненных и заболоченных участках из-за высокой гигроскопичности бетона;
• необходимость в регулярной очистке.

Схема септика представлена на фото выше. Состоит он из двух рабочих камер, соединенных между собой переливом. В них и происходит процесс очистки. Третья колонна — дренажный колодец (вместо нее может быть фильтрационное поле), через отверстия в нижней части которой уходит в грунт очищенная вода. Это коротко об устройстве септика из бетонных колец. Теперь о самом процессе.

Стоки попадают в первую камеру. Она герметичная, с максимально ограниченным поступлением воздуха. В условиях недостатка кислорода в ней происходит основной процесс разложения. Органические вещества перерабатываются микроорганизмами и бактериями. Органика распадается на более-менее чистую воду и нерастворимые вещества, которые выпадают в осадок и скапливаются на дне камеры.

По переливной трубе вода с меньшим количеством загрязнений попадает во вторую камеру. В ней продолжается процесс очистки, но тут он происходит с обязательным участием кислорода. Потому вторая камера оснащается вентиляционной трубой. Тут остатки органики разлагаются и оседают на дно. Практически чистая вода отводится в дренажную колонну и уходит в грунт, где происходит их окончательная доочистка.

Очистка

Обустройством выгребной ямы ее эксплуатация только начинается, поэтому важно знать, как очистить выгребную яму, без откачки это сделать сложно. Если яма имеет фильтрующее дно, то желательно регулярно использовать препараты для выгребных ям химического или биологического типа

Они превратят твердые фекальные массы в жидкость, и она уйдет через слой фильтрации.

Если яма с дном, то тут тоже будут полезны упомянутые средства, но они только уберут характерный запах и несколько уменьшат в объемах стоки, на регулярность откачки это практически не повлияет, так как жидкости деваться просто некуда.

Этапы монтажа с полной гидроизоляцией

Какие инструменты понадобятся:

• Две лопаты: совковая и штыковая.
• Мастерок.
• Лестница.
• Ведра.
• Уровень строительный.
• Колышки для разметки.

Схема устройства выгреба

• Днище: цементная стяжка (готовая ж/б плита);
• Ж/б плита для перекрытия;

• Вентиляция выгребной ямы;
• Ж/б опорное кольцо;
• Ж/б кольца разного диаметра;
• Деревянная крышка;
• Чугунный (полипропиленовый) люк.

1. После проведения подготовительных манипуляций для обустройства выгреба и вычисления объема колодца, необходимо приобрести сами ж/б кольца. Покупка емкостей для выгребной ямы обойдется дешевле, как и сама установка. Для этого следует закопать резервуар на расстоянии десяти метров от дома и подвести сточные трубы, а под саму емкость смонтировать прокладку из песка и гравия.
2. Выгребная яма из бетонных колец: установка. Дно котлована выравнивается и покрывается железобетонной плитой или стяжкой. Желательно приобрести нижнее ж/б кольцо для ямы с уже отлитым днищем. Такая конструкция обеспечит идеальную гидроизоляцию, благодаря отсутствию швов.
3. На подготовленное дно устанавливаются ж/б кольца, скрепленные металлическими скобами. Между кольцами можно положить уплотнение из резины (просто применить использованные камеры от велосипедов).
4. Герметизацию стыков между кольцами проводят жидким стеклом с раствором цемента с внутренней и внешней стороны. Этим же раствором герметизируют всю поверхность ж/б колец.
5. Над верхним кольцом монтируется перекрытие. В перекрытии предусмотрен люк из чугуна или пенопропилена, который закрывается крышкой.
6. Далее проводится монтаж вентиляции выгребной ямы.

Монтаж второй емкости

Для повышения функциональности выгребной ямы устанавливают второй колодец. Функция этого накопительного резервуара — очистительная.

Второй резервуар тоже состоит из ж/б колец, но без бетонного днища: вместо него насыпается дренажный слой. На уровне 0,5 м. от почвы в обоих ж/б кольцах просверливаются отверстия для монтажа переливных труб.

В основной резервуар-накопитель дачной выгребной ямы помещаются специальные бактерии для переработки отходов. Эти микроорганизмы отлично превращают фекальные массы и бытовые отходы в техническую воду без запаха. Техническая вода по мере заполнения колодца перетекает во второй (дополнительный) резервуар, а оттуда уже проникает в грунт. Установка второго колодца позволяет реже вызывать очистительную ассенизаторскую технику, а значит, экономит средства.

Смотрим видео, этапы монтажа:

Выгребная яма на даче может представлять собой и установку системы из трех колодцев. Первый из них служит накопителем фекальных масс, второй — для стока использованной бытовой воды (стирка, уборка), а третий — очистительный. Первые два колодца герметизируются полностью, а третий устанавливается с дренажной системой для стока очищенной технической воды. Все три колодца соединяются между собой переливными трубами.

Утепление выгреба

Для предотвращения замерзания сточных отходов производится утепление выгребной ямы на дачном участке с помощью гидроизолированной минеральной ваты. Утепление проводится на уровне промерзания почвы.

Монтаж без гидроизоляции дна

Выгребную яму из бетонных колец можно установить без герметичного дна. Для этого на дне котлована делают дренаж, обеспечивающий хорошую впитываемость сточных отходов. Помните, что отсутствие герметичности может привести к заражению подземных вод, поэтому заранее определите глубину их залегания. Уровень протекания грунтовых вод — не выше трех метров от поверхности.

Схема работ без дренажа

Дренажная система для днища котлована состоит из нескольких слоев:

1. Слой песка;
2. Термосклеенный геотекстиль;
3. Слой щебня;
4. Термосклеенный геотекстиль.

Геотекстиль обеспечивает качественную пропускную способность песка и щебня, предохраняя их от заиливания.

Такая выгребная яма из бетонных колец хорошо справляется с утилизацией стоков. Не спутайте термосклеенный геотекстиль с иглопробивным: он препятствует поглощению грунтом воды после загрязнения.

Советы по использованию

Цены емкостей для выгребных ям из пластика не всех устраивают. Если вы правильно установили выгребную яму из бетона, никакого запаха на территории вашего участка не будет. Теперь нужно правильно пользоваться очистной системой, чтобы избежать неприятностей.

• Вовремя вызывайте ассенизаторскую машину при заполнении септика.
• Уровень заполнения выгребных ям из бетонных колец можно проверять с помощью деревянного шеста.
• Для ускорения переработки фекальных масс и увеличения дренажных свойств колодца используйте био препараты.
• Проводите замену или очищение фильтрационного септика раз в 7 — 10 лет для повышения очищающих свойств.
