Что нужно знать перед покупкой пленочных теплых полов: плюсы и минусы

Принцип действия

Поскольку наш обзор акцентирует внимание именно на карбоновых технологиях, разберем принцип действия теплого пола, изготовленного из углерода. Для начала, разберемся с терминологией

Понятия «углеродный» и «карбоновый» разводить нельзя: это одна и та же технология. Просто в России традиционно используется слово «углерод» либо «углеволокно», а в зарубежных каталогах звучит «карбон». На самом деле, это одно и то же

Для начала, разберемся с терминологией. Понятия «углеродный» и «карбоновый» разводить нельзя: это одна и та же технология. Просто в России традиционно используется слово «углерод» либо «углеволокно», а в зарубежных каталогах звучит «карбон». На самом деле, это одно и то же.

Производители предлагают два вида карбонового пола: пленочный и стержневой. Они отличаются способом укладки, структурой нагревательных элементов, и применением.

Что такое ИК теплый пол?

Инфракрасный теплый пол умеет сделать дом уютнее для его обитателей благодаря правильно подобранному температурному режиму.

Причем, он может стать основным видом отопления, если карбоновым материалом покрыть около 60% площади каждого помещения, где требуется обогрев.

Если систему планируется использовать как дополнительный источник комфорта, то достаточно ее укладки на 40% полезной площади

Принцип действия ИК обогрева

ИК теплый пол из карбоновых нагревательных элементов пропускает через себя ток. В результате этого процесса происходит инфракрасное излучение в диапазоне 5-20 мкм. Оно передает свою энергию предметам, находящимся в помещении, минуя воздух. Декоративное покрытие пола и вся мебель нагреется от излучающегося тепла, прогревая воздух.

В помещении с ИК теплым полом нагреваются, в первую очередь, предметы, находящиеся внизу. Поэтому, на уровне головы человека воздух будет немного прохладнее, что позволит предотвратить возникновение головной боли

Причем пол постоянно будет теплым благодаря пленке или системе стержней, уложенной под ним. Если это единственный источник обогрева, то можно не переживать о пересушенном воздухе. Да и выжигать кислород инфракрасные лучи не способны.

Действительной пользе и мнимому вреду инфракрасного излучения посвящена статья, которую мы советуем почитать посетителям сайта.

Разновидности карбоновых систем

Растущая популярность ИК теплых полов способствует появлению конкуренции на рынке, что позитивно сказывается на цене товара. Качественные системы теплых полов из карбоновых материалов совершенствуются, компании производят улучшенные модели, позволяющие получить максимальную пользу при минимальных затратах энергии.

Хорошо себя зарекомендовали следующие карбоновые теплые полы: Excel, Rexva Xica, Caleo, HOTmat, EcoOndol, Green Life, Ecoheat, Unimat, MONOCRYSTAL, HandyHeat, Q-Term, ТЕПЛОНОГ, POWER PLUS.

Большая часть рынка принадлежит южно-корейским производителям, предлагающим доступные цены и большой выбор карбоновой пленки

По способу укладки ИК теплые полы монтируют:

мокрым способом;
сухим.

Мокрый способ – это когда поверх уложенной системы заливается стяжка или слой плиточного клея. Использовать готовый пол можно будет только после полнейшего высыхания. При сухом монтаже греющая пленка ничем не заливается. Поэтому ждать ввода в эксплуатацию целый месяц в придется.

При сухом способе укладки достаточно будет подождать нескольких дней, если это предусмотрено производителем декоративного покрытия

По внешнему виду инфракрасные полы бывают:

пленочные;
стержневые.

Пленочные очень тонкие – 0,3-0,4 мм. Они продаются в рулоне, ширина которого зависит от модели и фирмы изготовителя. Это может быть диапазон от 0,5 до 1, метра. Слой с карбоновым нагревателем наносится принтером на одну сторону пленки.

По обоим краям рулона проходят медные шины. Этот слой защищается с двух сторон слоями полимерной пленки

По способу нанесения нагревательного элементов на поверхность различают такие пленки:

сплошные;
полосатые;
в виде пчелиных сот;
с перфорацией.

Пленка со сплошным нанесением карбона наиболее совершенна – у нее самая быстрая скорость нагрева и наиболее эффективное расходование электроэнергии.

Случайное физическое повреждение участка сплошной карбоновой пленки никак не отражается на ее работоспособности

Перфорированная ИК пленка была разработана для обеспечения прочного сцепления с поверхностью при заливании стяжки. В местах перфорации отсутствует нагревательный элемент.

Перфорированный вариант ИК пленки удобно использовать под укладку напольного покрытия из керамической плитки

Полосатая – наиболее популярная среди покупателей. На рынке можно встретить огромное количество предложений, отличающихся по ширине и длине рулона, по составу нагревательного слоя, длительности эксплуатации и прочим характеристикам. Ее несомненное преимущество – удобно разрезать при монтаже, не задевая карбоновые полосы.

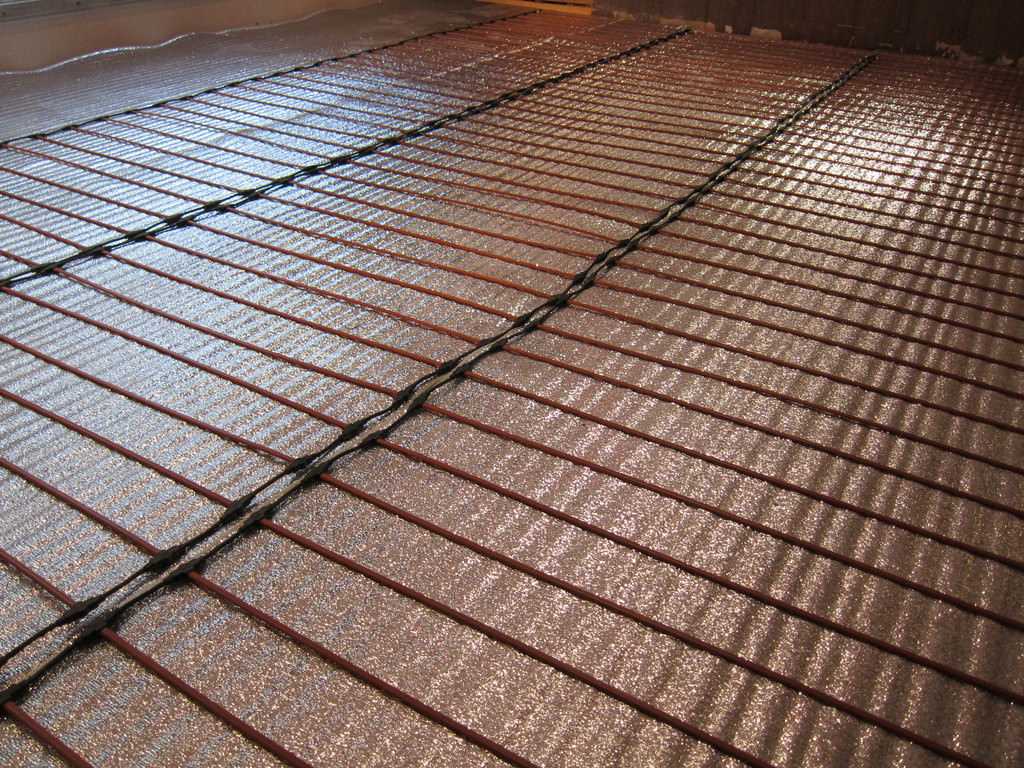

Стержневой ИК пол представляет собой ряд гибких стержней, параллельно соединенных между собой термостойким медным проводом. Внутри каждого находится нагревательный элемент, состоящий из аморфного углерода, графита и серебра.

Теплый пол свернут в рулон и упакован вместе с комплектующими, необходимыми при его укладке. Также, каждый производитель прилагает инструкцию с рекомендациями по монтажу и эксплуатации

ИК система обогрева в форме стержневого мата обладает способностью к саморегуляции. Ей не страшен большой диван, который будет постоянно стоять на одном и том же месте. Стержни, расположенные под мебелью, никогда не перегреются.

Свойства пленочного КТП

Плёночный карбоновый теплый пол нагревается быстро и равномерно. Он может функционировать в постоянном режиме довольно продолжительное время, очень прочен, не боится механического воздействия и не подвержен коррозии.

За счет ламинирования в специальную пленку полностью исключается возможность попадания воды и пара на контакты. Пленка также пожаробезопасна и обладает высокой температурой плавления (120 градусов).

Весомым преимуществом является мобильность пленочного КТП. Его можно с легкостью демонтировать и увезти с собой при переезде, использовать на стенах, наклонных поверхностях и обогревать отдельные участки квартиры.

Абсолютная бесшумность, способность ионизации воздуха и гигиеничность позволяет устанавливать пленочный карбоновый теплый пол в медицинских учреждениях.

Преимущества

Простой и быстрый монтаж. Установка пленочного ИК-пола не требует предварительных работ: затягивание клеем или заливание стяжки не понадобится. Такое покрытие можно устанавливать в сочетании с любым напольным покрытием.

Быстрый нагрев. В среднем пол прогревается за 2 минуты. Воздух в комнате тоже быстро нагревается. При этом температура у пола выше, чем у потолка. Терморегулятор позволяет установить желаемую температуру.

Польза для здоровья. Обеспечение комфортной температуры – не единственная польза, которую приносит устройство для самочувствия человека. ИК-пленка не выжигает кислород в помещении и не пересушивает воздух. Такое свойство особенно актуально для людей с болезнями дыхательных путей и суставов. К тому же теплые ИК-полы практически не формируют электромагнитные поля, в отличие от других подобных электрообогревательных систем.

Долговечность. Пленочный ИК-пол подтверждается гарантией 15-20 лет. Но в реальности он может прослужить намного дольше – до 50 лет. Даже если пленочное покрытие будет повреждено, например, проколото или разорвано, устройство будет продолжать свою работу. Не будут работать только 1-2 карбоновые полосы. При этом потеря тепла будет практически незаметной. Такое свойство – большой плюс, поскольку другие теплые полы при механическом повреждении полностью выходят из строя.

Равномерное распределение тепла. Пленка с ИК-нагревом обеспечивает общий тепловой комфорт при низкой температуре греющей поверхности. Тепло распределяется равномерно и создает уютную атмосферу в помещении.

Точная и гибкая регулировка температуры. Настройка температуры осуществляется с точностью до 0,1 градуса. Это позволяет задать максимально точно температуру и экономить расходы на отопление. Ведь снижение температуры всего на 1°С позволяет снизить расходы на отопление на 6%.

Стойкость к действию морозов. Системам ИК-обогрева не страшны морозы. Даже если хозяева жилья будут долго отсутствовать в помещении в зимний период, тёплые полы не выйдут из строя. Благодаря этому качеству их можно устанавливать на дачах и в загородных домах.

Как установить стержневой пол

Стержни укладывают на подготовленную поверхность. Её выравнивают, закрывают утеплителем, оборудуют подложкой с отражающим экраном. Делать заготовки, разрезать рулон на ленты не следует. Рулон раскатывают по отмеченному контуру помещения.

Если необходимо сделать поворот, то разрезают провод с одного края, перемещают рулон на 180 градусов. После окончания укладки, маты фиксируют к подложке скотчем. Карбоновые стержни не должны пересекаться, находить друг на друга. Проводят соединение контура карбонового тёплого пола.

Для соединения используют монтажный провод ВВГнГ: он идёт в комплекте с системой отопления.
Края проводов зачищают от изоляции: снимают плёнку на 7 мм. На оголённые края надевают гильзу: фиксируют её пассатижами. Соединение закрывают термоусадочной плёнкой.
Обрабатывают плёнку строительным феном.

Подобным способом соединяют весь контур. В инструкции имеется схема подключения всех элементов. Термодатчик укладывают на расстоянии 20 см от границы мата. Для него в подложке проделывают отверстие.

Все электрические провода размещают в гофрированную трубку, которую укрепляют в полу и на стене. Она подводит всю электрику к терморегулятору. Для гофры проделывают канавку, которую заделывают раствором из бетона.

Необходимо обустроить стяжку, которая будет связывать основание пола и систему отопления. Для этого на подложке проделывают отверстия размером 7*15 см. Их располагают в шахматном порядке. Заливают поверхность пола плиточным клеем или бетонной стяжкой.

Для карбонового пола подходит любая облицовочная поверхность. При отделке необходимо соблюдать определённые правила. Обустраивают подложку для твёрдого покрытия или укладывают листы ДВП для мягкого декоративного материала. При подключении отопительной системы к электросети используют параллельную схему. Она указана в инструкции к оборудованию.

Какой электрический теплый пол лучше? Предназначение основных видов электрического теплого пола

Заголовок: Какой электрический теплый пол лучше? Предназначение основных видов электрического теплого пола

Заголовок: Сколько жрет теплый пол?! все по честному без обмана!!!

Заголовок: Энергосберегающий теплый пол. Преимущества, подключение, проверка работы.

Особенности ИК пленок от компании Heat Plus

Бренд Heat Plus занимается производством теплых полов (в том числе и инфракрасных). Особенности моделей, которые изготавливаются этой компанией, заключается в том, что они могут иметь различную форму пленки, а именно:

полосатую;
сплошную.

Особенности технологии производства ИК полов от этой компании позволяют избежать наличия не обогреваемых зон. Изготовление таких пленочных систем включает в себя равномерное нанесение углеродного материала на полиэстеровую основу, что позволяет добиться высокого уровня КПД отопительной коммуникации.

Рассмотрим другие достоинства ИК полов Heat Plus:

легкость установки;
износостойкость;

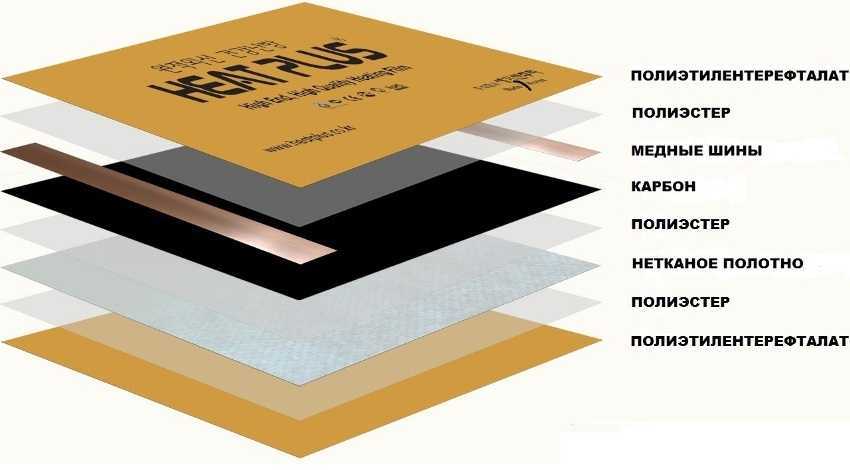

Инфракрасная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой покрытие толщиной 0,338-2 мм, состоящую из 5-9 технологических слоев.

надежность.

Эксплуатационный срок подобно продукции может достигать 15 лет при нормальном использовании. При желании организация такой системы занимает не более одного дня, что является очень удобным.

На заметку! Цена ИК пола Heat Plus в несколько раз превышает стандартную. Однако продукция от этого бренда окупается в процессе использования за 1-2 года.

Укладка инфракрасного теплого пола: технология

Первый шаг – составить план размещения полос термопленки, соединительных контактов и датчиков. Измерить длину полос термопленки. Произвести расчет необходимого количества термопленки и отражающей подложки на данную площадь. Из подсчетов нужно исключить площадь тех мест, которые будут располагаться под мебелью (диванами, шкафами и так далее). Укладка теплоизоляционной подложки, в отличие от термопленки, рассчитывается на всю площадь помещения.

Схемы распространения тепла от радиатора отопления (слева) и инфракрасного обогревателя (справа).

Монтаж терморегулятора. Заблаговременно определить в стене будущее месторасположение терморегулятора, прислонив его к стене, визуально выровнять и сделать отметку карандашом. Для встраиваемого терморегулятора необходимо проштробить места для подводящих проводов и под терморегулятор.

Предварительная подготовка основания. Нужно очистить пол от загрязнений и пыли с помощью щетки или пылесоса и убрать все неровности поверхности. При влажной поверхности нужно тщательно просушить его.

Укладка теплоизоляционного материала. Уложить теплоизоляционную подложку на всю площадь комнаты. Соответствующая необходимым размерам пленка разрезается по специальным линиям разреза. Закрепляется между собой с помощью скотча.

Укладка инфракрасного теплого пола. Нарезать полоски термопленки желаемой длины. Пленку можно разрезать в любом месте: или в указанном производителем, или между обособленными нагревательными элементами. Нужно изолировать разрезанные стороны термопленки. В случае разрезания в обозначенном изготовителем месте изоляции подлежат только пластины коллектора. Вся ширина термопленки изолируется, если разрез сделан между отдельными нагревательными элементами. Каждая полоска раскладывается на поверхности пола согласно подготовленному плану, и делаются отметки карандашом под прорубание штроб. Отступ между полосками термопленки должен составлять минимум 1-2 см, а от стен – 5-10 см. Нужно следить за тем, чтобы не происходило наложение полосок термопленки друг на друга и случайный нахлест.

Соединение контактов. Один из концов клеммы всовывается в промежуток между слоями, второй конец клеммы должен находиться со стороны медной шины сверху над термопленкой. Для подсоединения контактных клемм медная и серебряная шина расслаивается на конце термопленки. Подсоединяются провода к клемме. К одной медной полосе термопленки подводится 0, к другой – фаза. Клемму с помощью пассатижей нужно прижать аккуратно и крепко.

Несколько полосок термопленки должны соединяться параллельно, как в схеме.

Схема подключения инфракрасного теплого пола.

Изолируются места контактов. С помощью изоляционного материала мастик с обеих сторон изолируются места соединения клемм. На обратной стороне термопленки изолируется медная шина полосками (2,5х5 см) битумного скотча.

Чтобы придать поверхности пола идеальную ровность, подводящие провода утопляются в заранее вырезанные канавки в теплоизоляционном материале. Проводку можно сделать под плинтусом.

Установка напольного датчика. Датчик температуры подсоединяется к терморегулятору. Закрепляется датчик на нижней стороне термопленки и приклеивается скотчем. Датчик температуры и провода также необходимо расположить в углубления, чтобы поверхность пола была ровной. Для этого нужно предварительно обозначить места под штробы. Обозначенные штробы вырезаются дисковой пилой или прорубаются сечением. Провода в теплоизоляции фиксируются скотчем. Также необходимо сделать вырезы теплоизоляции под контактами для получения ровной поверхности пола. Терморегулятор нужно подключить к сети и проверить работоспособность всей системы. Измеряется сопротивление, результат записывается в гарантию.

План укладки инфракрасного теплого пола зарисовывается на обратной стороне гарантии.

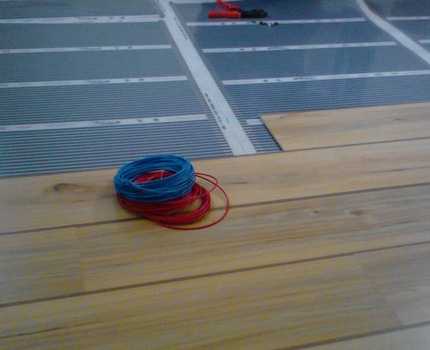

Уложить любое финишное напольное покрытие: ламинат, ковролин или линолеум. Прежде чем уложить покрытие, поверх термопленки для ее защиты от попадания воды нужно постелить полиэтиленовую пленку. Пленка накладывается с нахлестом листов в 20 сантиметров.

https://youtube.com/watch?v=YuUaj1DzMx0

Панели ламината можно класть сразу на полиэтиленовую пленку. Финишное покрытие из ковролина или линолеума кладется на предварительно уложенные листы ДВП или фанеры. При этом укладывать листы первичного пола нужно так, чтобы не повредить саму термопленку.

Преимущества и недостатки

Ниже приведены особые параметры системы, в которой установлены карбоновые стержни:

Ее можно монтировать под сантехникой, стойками электронной аппаратуры, мебелью. Соответствующие участки не будут перегреваться. Если предметы переместить в другое место – необходимая перенастройка выполняется автоматически без вмешательства со стороны пользователя.
При соблюдении правил монтажа внутрь такой конструкции вода не проникнет. Это значит, что исключены короткие замыкания, процессы коррозии и образования пленок окислов на поверхностях металлических проводников.
Если один или несколько элементов разорваны при усадке строительных конструкций, система сохранит работоспособность на других участках. В такой же ситуации типовой нагревательный кабель будет полностью выведен из строя.
На такие нагреватели разрешена установка любых видов напольных покрытий. Они сохраняют свои полезные параметры в течение длительного срока службы.

Может быть интересно

Единственным недостатком является высокая стоимость электрического обогрева по сравнению с применением газа. Эта ситуация изменяется по мере исчерпания не возобновляемых природных ресурсов. Электричество становится дешевле. Совершенствуются методики генерации, аккумулирования. Для объективного сравнения следует учитывать не только текущие затраты, но и начальные инвестиции в котельное оборудование, расходы на ремонт и обслуживание.

Качественная современная система водяного отопления стоит дорого

Пленочный карбоновый теплый пол

Пленочный карбоновый электрический теплый пол получил свое
название от внешнего вида – пленки. Хотя фактически нагревательным элементом
выступает карбоново-графитовая смесь, которая расположена между двумя слоями
плотного полимера. Полимерная пленка выдерживает температуру до 120 °C, что
позволяет говорить о надежной защите нагревательного элемента. Таким образом,
трехслойная структура пленки, обеспечивает хороший обогрев и удобство монтажа. А
за безопасность эксплуатации отвечают 5 защитных слоев, нанесенных с каждой
стороны пленки.

Нагревательная карбоновая пленка теплого полаПленочный карбоновый теплый пол

Особенность пленочного карбонового пола в том, что он не
нуждается в обустройстве стяжки. Чтобы смонтировать систему, достаточно уложить
пленку под чистовое покрытие пола.

Примечание. Пленочный пол монтируется на
подготовленное основание, непосредственно под чистовое напольное покрытие. При
монтаже системы запрещено использование фольгированного утеплителя.

Сфера использования карбонового пленочного пола

Сплошной карбоновый пленочный теплый пол можно уложить под любое
напольное покрытие. Исключение составляют:

ковролин (по причине плохой теплопроводности);
кафельная плитка (по причине необходимости выполнения мокрых работ).

Деревянный пол можно укладывать на пленку, но с некоторыми
ограничениями, обусловленными спецификой самой древесины (ее способностью
рассыхаться). Поэтому температура нагревательного элемента не должна превышать
28 °C. Такие же условия должны соблюдаться и при укладке пленки под ламинат.

Обратите внимание, речь идет о температуре самого
нагревательного элемента, а не лицевой поверхности пола. Ведь часть тепла
расходуется на обогрев напольного покрытия

Пленочный карбоновый теплый пол – плюсы и минусы

Преимущества

устойчивость к температуре;

высокая скорость прогревания и равномерность нагревания по
всей поверхности покрытия;

возможность интеграции с системой «умный дом»;

прочность;

устойчивость к влажности и коррозии;

искроустойчивость;

экологичность;

нейтрализация неприятных запахов;

простота монтажа;

мобильность. Пленку можно смонтировать не только на пол, но
и на стены и потолок. Правда, в случае монтажа на потолок, эффективность
снижается. При необходимости, пленочный пол можно разобрать и перенести или
перевезти в другое помещение. Также его использование не создает сложностей при
перемещении мебели;

в случае повреждения одной секции пола, остальные продолжают
функционировать в неизменном режиме;

малая толщина пленки не уменьшает высоту помещения. Таким
образом, при монтаже пленки нет необходимости делать ступеньку между
отапливаемой и неотапливаемой зоной (комнатой). И не поднимать уровень пола
стяжкой, как бывает с другими видами систем обогрева пола;

относительно низкая розничная цена – 350-900 руб./м.кв.;

экономия электричества (до 30% по сравнению с кабельной
системой подогрева пола).

Недостатки:

отсутствие устойчивости к механическому воздействию.
Непосредственно с нагревательной пленкой нужно общаться осторожно при монтаже,
чтобы не привести к ее поломке;

значительная стоимость комплекта оборудования.

Технические характеристики карбонового пола

Характеристики и свойства зависят от производителя. Анализ
нескольких систем позволит предоставить усредненные данные:

ширина рулона – 500-1000 мм;
длина – 50 000 мм;
толщина нагревательной пленки – 0,23-0,47 мм;
мощность на 1 м.кв. пленки – 25-35 Вт/м;
максимальная температура поверхности пленки – 33 °C.

Лучшие производители карбонового (пленочного) пола:

CalorIQue LLC – торговая марка CalorIQue (США);
Devi (Деви) – торговая марка Devi (Дания);
Ensto Electrification – торговая марка Ensto (Финляндия,
Эстония);
K-Technologies – торговая марка Caleo (Россия);
RexVa – торговая марка XICA (Южная Корея);
Sangwoon Trade Co – торговая марка Ace Floor (Южная Корея).

Отзывы об этих производителях в основном положительные.
Пользователи подтверждают, что карбоновые полы работают без проблем в течении
минимум пяти лет, отмечают отсутствие посторонних звуков в процессе эксплуатации
(треск и т.п.) и запаха.

Чем карбоновый обогреваемый пол лучше других

Карбоновый обогреваемый пол чаще применяют при обогреве домов. Такая отопительная система имеет такие преимущества.

Саморегуляция

Карбоновые полы самостоятельно контролируют температуру и снижают расход электрической энергии. В подобной ситуации домовладельцу не надо покупать дорогостоящую электротехнику.

При повышении температуры увеличивается расстояние между частями элементов нагревания, и нагрев помещения становится меньше — происходит увеличение сопротивления. В итоге карбоновый пол уменьшает расход электрической энергии.

При падении температуры все происходит в точности да наоборот.

Надёжность и безопасность технологии сплошного пола

Инфракрасный карбоновый тёплый пол никогда не перегревается, поэтому он сохраняет в целости и сохранности паркет, ламинат и иные напольные покрытия.

Инфракрасное излучение обогреваемого пола не обладает никакими побочными эффектами.

Сфера использования таких инфракрасных полов ежегодно расширяется. Их устанавливают в спа-салонах, современных саунах и других местах.

Экономичность импортных вариантов

Карбоновый пол обладает мощностью, равной 116 Ватт на 1 метр погонный.

При нагреве клеевого слоя или стяжки, под которые кладут такую отопительную систему, происходит снижение потребляемой мощности — и она становится равной 87 Ваттам на 1 метр погонный. Карбоновый теплый пол считается одним из самых эффективных.

Чем карбоновый обогреваемый пол лучше других

Саморегуляция

При падении температуры все происходит в точности да наоборот.

Надёжность и безопасность технологии сплошного пола

Инфракрасное излучение обогреваемого пола не обладает никакими побочными эффектами.

Экономичность импортных вариантов

Карбоновый пол обладает мощностью, равной 116 Ватт на 1 метр погонный.

Основные типы графитовых теплых полов

Стержневой теплый пол монтируют в бетонную стяжку

Выпускают 2 основных типа обогревателя: пленочный и стержневой. К ним относят также биметаллический и аморфный пол. Однако эти 2 варианта не включают углеродные элементы. Хотя принцип действия у них такой же: излучение инфракрасного тепла.

Стержневые маты

Стержневой теплый пол – проволочный мат, шириной в 83 см, число стержней в 1 погонном метре – 10. Конструкцию расстилают на подготовленное основание любой площади. Секции стыкуют друг с другом соединительными комплектами.

Стержневые маты укладывают под любой, самый капризный материал: плитку, ламинат, деревянный настил, паркет. Обязательное условие: обогреватель размещают в слое бетонной стяжки или плиточного клея. Черновой пол термоизолируют.

Плюс изделия – возможность саморегулировки. Стержневой углепластиковый пол не боится давления, так как его конструкция исключает перегрев провода. Если участок временно закрыт мебелью, теплоотдача на нем уменьшается. При этом стержни снижают потребление электроэнергии и остывают. На участках, где поверхность остывает быстрее, элементы нагреваются сильнее.

Пленочные маты

Пленочный теплый пол с напылением углеродистого материала с примесями графита

Конструкция изделия существенно отличается. Основа нагревательного элемента – по-прежнему карбон или смесь карбона и графита. Состав напыляют на основу из термостойкого полипропилена, формируя токопроводящие дорожки. Основу закрывают с двух сторон двух- или трехслойной пленкой и запаивают. Материал выдерживает нагрев до 120 С, не боится воды или влаги. Ширина полосы – 50–100 см. Между собой они соединяются медными шинами.

Различают несколько методов нанесения карбона:

Сплошная пленка – углеволокно наносят на всю площадь основы. Скорость нагрева обогревателя максимально высока, энергопотребление ниже. При повреждении каких-либо участков работоспособность системы не изменяется.
Перфорированная – в сплошном покрытии сформированы полосы и круги, где нагревательные элементы отсутствуют. Модификация разработана для укладки в стяжку или под плитку.
Перфорация в виде пчелиных сот – разновидность предыдущей.
Полосатая – классический вариант, в котором на подложке формируют полосы разной ширины. Мощность ИК-пленки зависит от их размеров.

Монтаж ИК-пленки чрезвычайно прост и удобен. Она очень тонкая – 0,23–0,47 мм, ее укладывают без стяжки. Пленку можно резать на куски любого размера и обогревать самые маленькие площадки и даже ступени лестницы. Если какая-то из секций выходит из строя, остальной пол продолжает работать в прежнем режиме, а поврежденный фрагмент можно заменить в любую минуту.

Однако у пленочного варианта есть немало ограничений. Его нельзя укладывать под керамогранит, плитку, поскольку «мокрые работы» и ИК-пленка несовместимы. Исключение – перфорированная модификация. Но и ее использование является, скорее, вынужденным решением. Не годится настил из материалов, плохо проводящих тепло, наподобие ковролина, линолеума на войлочной основе. В этом случае тепло поглощает покрытие.

Виды теплых инфракрасных полов

Сегодня выпускается два типа теплых полов с ик-излучением – стержневые и пленочные. Каждый имеет свою специфику монтажа и использования.

Вариант #1 – стержневые системы

Представляют собой маты из графитово-серебряных стержней, спрятанных в медную защитную оболочку и соединенных между собой многожильными проводами. Эта система работает от электричества. Ток нагревает стержни и находящийся внутри них карбоновый материал. Тот начинает выделять тепло в ИК-спектре. Оно устремляется вверх и согревает помещение.

Стержневые кабельные полы продаются готовыми бухтами и в виде отдельных кабелей. Второй вариант дешевле, но требует правильной спайки и подключения

сначала укладывают теплоотражающую подложку, которая не даст инфракрасным лучам уходить вниз и греть потолок соседей;
затем равномерно раскатывают маты и соединяют их друг с другом в цельную систему;
фиксируют маты малярным скотчем;
подключают датчик и терморегулятор, проверяют качество работы, запитав систему от электросети;
убедившись в правильности подключения, стержни заливают тоненькой 3-сантиметровой стяжкой.

При укладке маты раскатывают так, чтобы они лежали встык либо на некотором расстоянии друг от друга. Внахлест их укладывать запрещено!

При укладке карбоновых матов можно желать тоненькую стяжку либо утапливать кабели в плиточный клей (в зависимости от финишного покрытия)

Вариант #2 – пленочные системы

Более простым в монтаже вариантом являются пленочные ик-полы. В них главным проводником тепла также является карбон, только он размещен не в стержнях, а полосами внутри полимерной пленки.

Нагревательные элементы в ней плотно заламинированы, поэтому им не страшны влага, случайные вмятины и проколы, хотя общая толщина пленочного пола – всего 0,4 см. Углеродные полоски идут с шагом около 1-1,5 см, чтобы поверхность прогревалась равномерно.

Нагревательные элементы заламинированы полимерным материалом сверху и снизу, чтобы максимально заизолировать их от случайного попадания воды и пыли

Пленочные полы кладут без стяжки (так называемый «сухой» монтаж), укладывая снизу теплоизолирующую подложку, чтобы все тепло устремлялось вверх. Прямо на пленку стелют финишное покрытие.

Чтобы нежные материалы, вроде ламината или линолеума, не коробило от перепадов температур, между ик-пленкой и финишным покрытием укладывают тоненькую защитную пленку

Сегодня уже выпускается пленка, которая покрыта карбоновым материалом полностью, а не полосками. Ее называют сплошной. И если в полосатой карбоновый материал наносят методом напыления, то в сплошной его раскатывают по поверхности в виде пасты.

Такой пол стоит дороже, но проводит тепло лучше, так как не имеет «мертвых зон» в местах соединения листов и между полосками.

https://youtube.com/watch?v=YuUaj1DzMx0

https://youtube.com/watch?v=JCFOVo44-XA

Финишное покрытие инфракрасной системы обогрева пола

Основное преимущество данного типа панельного обогрева в том, что подключение не требует мокрой стяжки. Потому позволяется применять любое финишное покрытие. Исключением является паркет и клеевая паркетная доска. Так, пол можно забрать с собой, если возникнет возможность и желание переезда.

Декорирование проходит исключительно после тестового пуска системы и успешного монтажа. Чаще всего инфракрасный теплый пол своими руками устанавливается под ламинат. Высокая популярность подобного решения обусловлена тем, что покрытие легко укладывается и так же просто сниматься.

Монтаж под плитку проводится в санузлах, ванных комнатах, кухнях. Керамика обладает высокой теплоотдачей, что положительно влияет на коэффициент полезного действия (КПД) устройства.

Достоинства и недостатки решения

Собираясь смонтировать теплый инфракрасный пол, необходимо предварительно изучить все его плюсы и минусы. В целом, положительных качеств у него больше, чем отрицательных, но, необходимо изучить обе стороны медали. Начать проще с плюсов:

Это очень тонкая система – толщина укладываемого под декоративное покрытие элемента не превышает пары миллиметров. Стержневые конструкции толще, но, укладка в стяжку нивелирует этот нюанс.
Так как инфракрасная пленка очень тонкая, она подходит практически для любого внешнего покрытия пола – высота помещения за счет установки такой системы не уменьшится.
Монтаж настолько прост, что с задачей способен справиться человек, прежде никогда не занимавшийся подобными работами.
Очень низкая инерционность системы позволяет максимально быстро прогреть помещение. Есть возможность удаленного управления всей системой.
Обогрев происходит равномерно, без резких температурных перепадов возле пола и потолка.
При необходимости, теплый инфракрасный пол легко подключается к системе «умный дом».
Это экономичное решение – стоимость отопления уменьшится примерно на двадцать пять процентов, по отношению к обычной жидкостной системе обогрева.
Возможен локальный ремонт отопительного контура, без полного демонтажа всей конструкции.

К минусам, которыми обладает инфракрасное отопление пола, можно отнести следующие факторы:

Счета за электроэнергию существенно вырастут.
Тяжелая мебель может повредить пленку и лучше не укладывать ее там, где планируется разместить массивные предметы обстановки.
Даже под самый простой пленочный пол необходима специальная отражающая тепло подложка, что приводит к увеличению сметы ремонта.
Также увеличит стоимость необходимость приобретения терморегулятора.
Производители немного кривят душой, указывая очень высокую эффективность таких решений. На самом деле, почти что вся энергия инфракрасных лучей идет на то, чтобы нагреть декоративное покрытие пола и практически не нагревает предметы обстановки в комнате. Так что, инфракрасный пол по этому показателю довольно близок к любой другой системе напольного обогрева.
Так как инфракрасная пленка для теплого пола не может укладываться в стяжку или в клеевой слой под плитку, для таких покрытий необходимо приобретать более дорогие конструкции со стержнями.

Других существенных минусов инфракрасный обогрев пола не имеет и может стать отличной альтернативой традиционным теплым полам на трубках, с проходящей по ним нагретой жидкостью.
