Установка газового конвектора самостоятельно

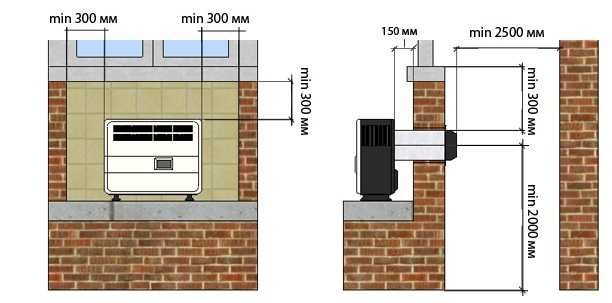

Технология установки

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:

• Подготовку в полу ниши для короба.
• Монтаж короба.
• Подключение теплообменника.

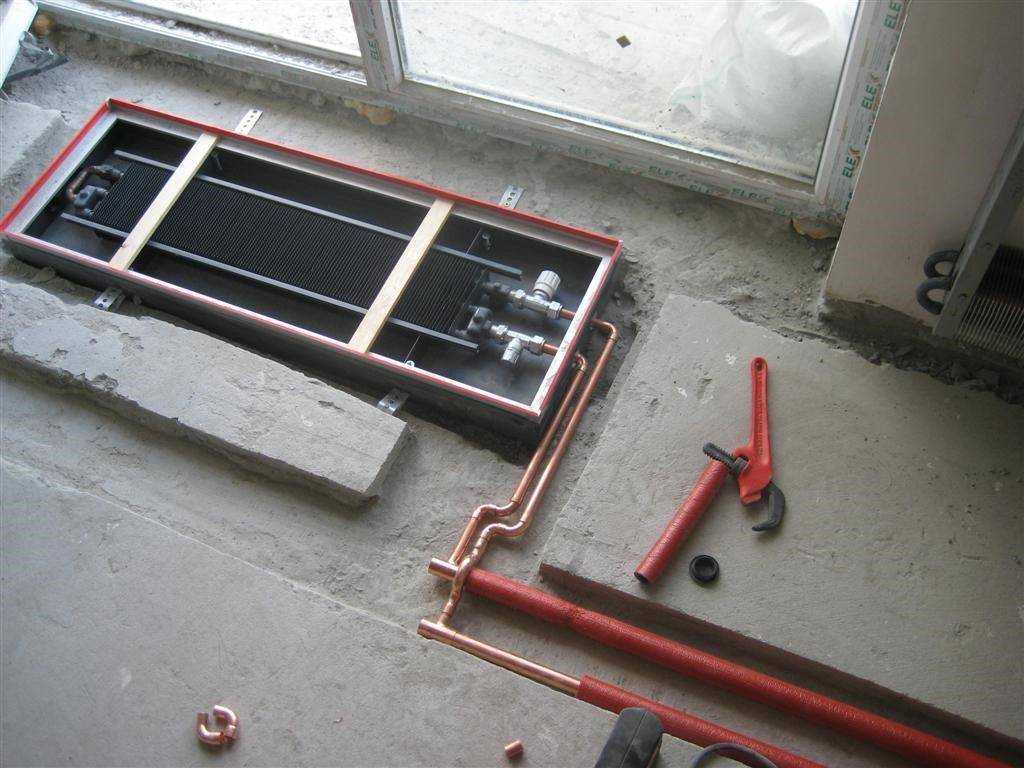

Установка короба

Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:

• Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
• Отступ от стен (слева или справа от обогревателя) – 15–30 см.

Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.

Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.

Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.

Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.

Подсоединение к контуру отопления

Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:

Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.

Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.

Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.

Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.

После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.

Видео, как устанавливается конвектор:

В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.

Общие рекомендации по созданию устройств

В стремлении сэкономить статью расходов многие хозяева, выбирая среди вариантов обогревателей, не спешат приобретать готовые заводские модели.

Ведь имея желание и обладая соответствующими навыками обогревающее устройство всегда можно сконструировать собственными силами.

При выборе обогревателя для гаража, который можно сделать своими руками, многие руководствуются двумя параметрами:

1. Обогревающее устройство должно легко активироваться, быстро прогревая помещение.
2. Прибор должен иметь простую конструкцию, лишенную сложных деталей и элементов.
3. Эксплуатация устройства должна осуществляться при минимальных финансовых затратах.

Всем этим требованиям отвечают три варианта описанных ниже самодельных обогревателей, которые работают от разных источников энергии: на газу, на твердом топливе и от электричества.

Оригинальный и при этом безопасный обогреватель можно сконструировать даже из подручных средств, используемых в хозяйстве

Немаловажное значение имеет и безопасность устройства. А потому независимо от способа отопления в гараже необходимо оборудовать систему вентиляции

Ведь уменьшение количества кислорода и скопление продуктов сгорания несет риск для жизни человека.

Выбор места для монтажа внутрипольных конвекторов

От размещения встраиваемой батареи зависит ее мощность, скорость, шумность, экономичность и продолжительность эксплуатации. Даже самое качественное и дорогое оборудование не даст желаемого эффекта, если находится слишком близко к окну или слишком далеко от стены.

Общие правила установки внутрипольного конвектора просты:

• отступ от окна не меньше 8 и не больше 35 см;

• для устройств с принудительной конвекцией важно размещение вентилятора по соотношения к окнам. Втянутый вентилятором воздух попадает в теплообменник, нагревается и разделяется на большой (направлен в сторону теплообменника) и маленький (направлен в сторону вентилятора) потоки. Если в приоритете обогрев помещения, устанавливайте конвектор вентилятором к окну

В таком случае большой поток будет обогревать комнату, а маленький – обдувать стекло. Если в приоритете борьба с конденсатом, разверните вентилятор внутрь помещения;

Если в приоритете обогрев помещения, устанавливайте конвектор вентилятором к окну. В таком случае большой поток будет обогревать комнату, а маленький – обдувать стекло. Если в приоритете борьба с конденсатом, разверните вентилятор внутрь помещения;

• встроенный в пол конвектор нельзя делить шторами. Размещение занавесок зависит от задач, поставленных перед батареей. Если нужно обогревать комнату, то схема «окно-конвектор-шторы», если требуется обдув стекла от конденсата – «окно-шторы-конвектор». Решить обе задачи одновременно можно используя короткие занавески, заканчивающиеся минимум за 10 см над полом.

Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

Самодельный змеевик

Самодельный водяной теплообменник

Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

• Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
• Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
• Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
• Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.

Регистровый теплообменник

Заводской теплообменник

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:

• Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
• Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.

Внутреннее устройство теплообменника

Напоследок

Хотя газовый конвектор является не слишком популярным средством обогрева, все же с уверенностью можно сказать, что он оправдывает свою стоимость и затраченные на его установку силы. Такой прибор будет лучшим вариантом для загородного дома, куда вы приезжаете зимой на отдых. Нагреватель способен очень быстро прогреть воздух в помещении, он экономичнее, чем его электрический собрат, а также может питаться от газового баллона. Пожалуй, единственным существенным недостатком устройства является то, что оно обогревает лишь одно помещение, а не все комнаты, как это делает котел с системой отопления.

Какие бывают конвекторы

По принципу работы с энергоносителями существует широкий выбор такого оборудования. Но сейчас большинство конвекторов, продающихся в магазинах, имеют электронагреватель. Есть модели, работающие на газу — газовые конвекторы.

Электрические конвекторы лучше всего подходят для обогрева квартир, поскольку имеют компактные размеры. Конвекторное отопление дачи или загородного дома более выгодно эксплуатировать, создавая его на основе газовых конвекторов – газ намного дешевле. Конечно, при условии наличия газа в доме.

По способу установки конвекторы можно разделить на:

• Напольные;
• Настенные;
• Монтируемые в пол или плинтус.
• Напольные конвекторы устанавливаются на пол, могут иметь колесики для перемещения по поверхности пола, а могут жестко устанавливаться, без возможности перемещения. Фото с напольным конвектором чуть ниже.

• Настенные конвекторы для обогрева монтируются непосредственно на стенку при помощи специальных кронштейнов.
• Третий тип конвекторов может быть вмонтирован в пол или в напольный плинтус.

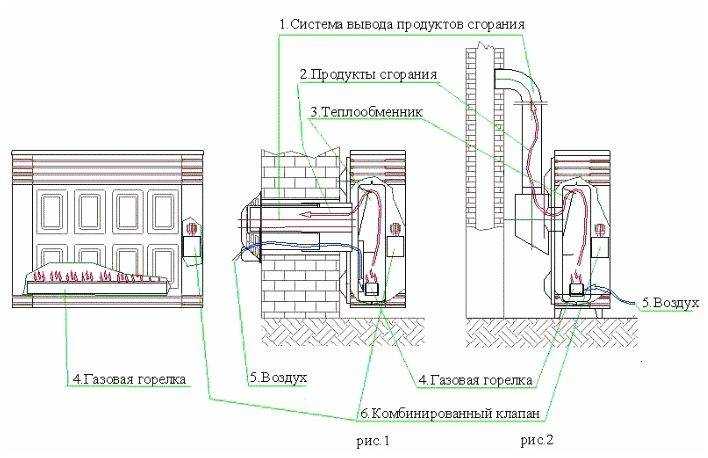

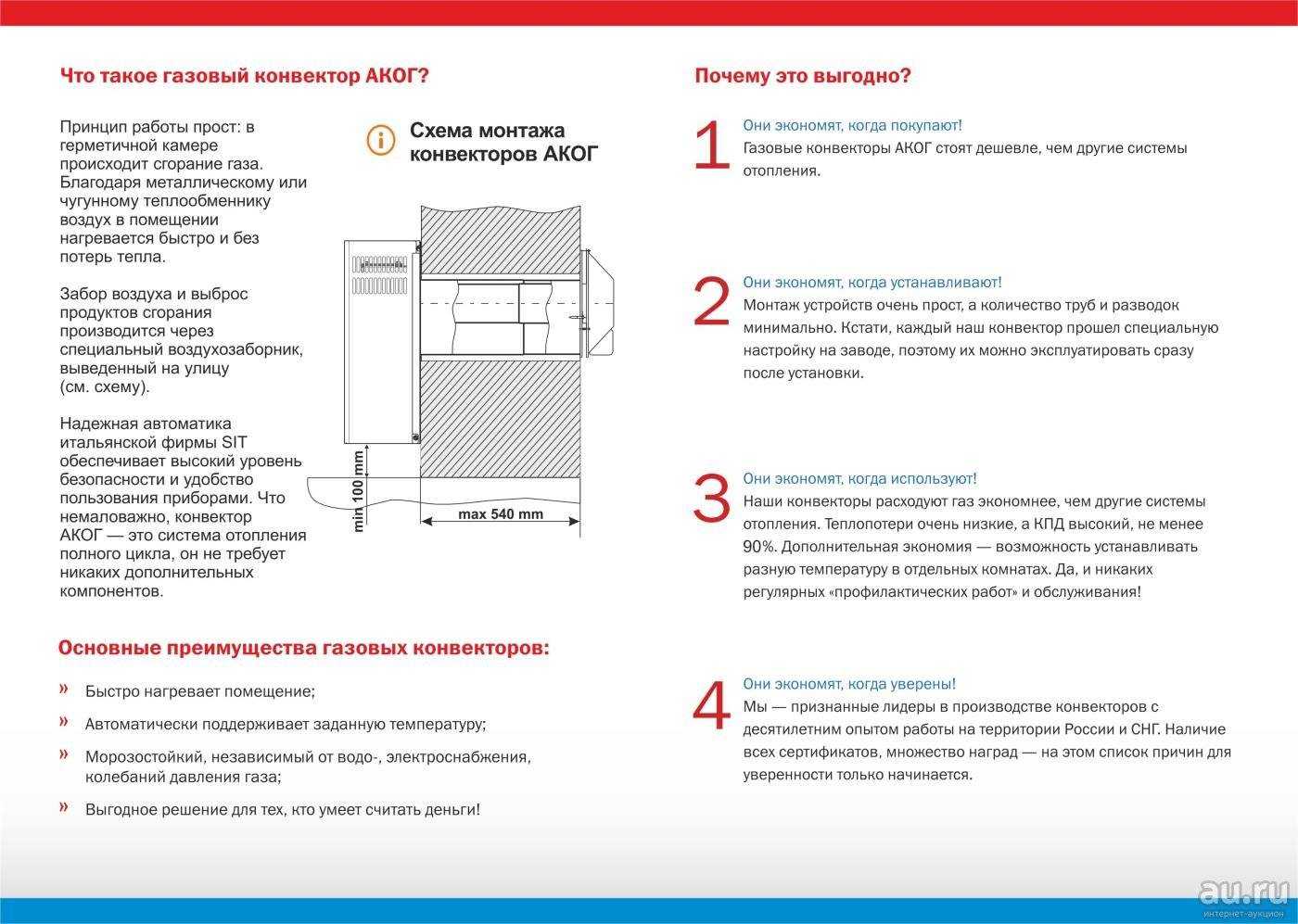

Принцип работы

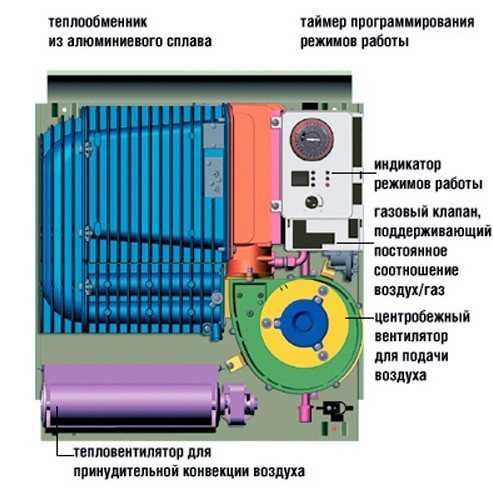

Несмотря на кажущееся разнообразие технологических типов отопительных систем, их устройство и принцип работы практически идентичны. Так, в конструкции любого конвекторного устройства имеются следующие компоненты:

• газовая горелка с запальником, обеспечивающая воспламенение и стабильное сжигание топлива;
• теплообменник, прогревающий движущийся воздух и, как правило, ребристый – для увеличения площади рабочей поверхности;
• система улавливания и устранения (выброса во внешнюю среду) продуктов горения;
• термостат, выполняющий роль температурного клапана – его главная функция заключается в поддержании заданной температуры;
• контрольная автоматика, деактивирующая систему в случае возникновения поломок и сбоев;
• корпус, который служит основой для размещения основных компонентов, а также защитным механизмом, предотвращающим их взаимодействие с внутренней средой помещения.

Работа всех рассмотренных элементов возможна только в тесном взаимодействии друг с другом. Для того чтобы убедится в этом, рассмотрим динамику процессов, протекающих в системе во время ее функционирования.

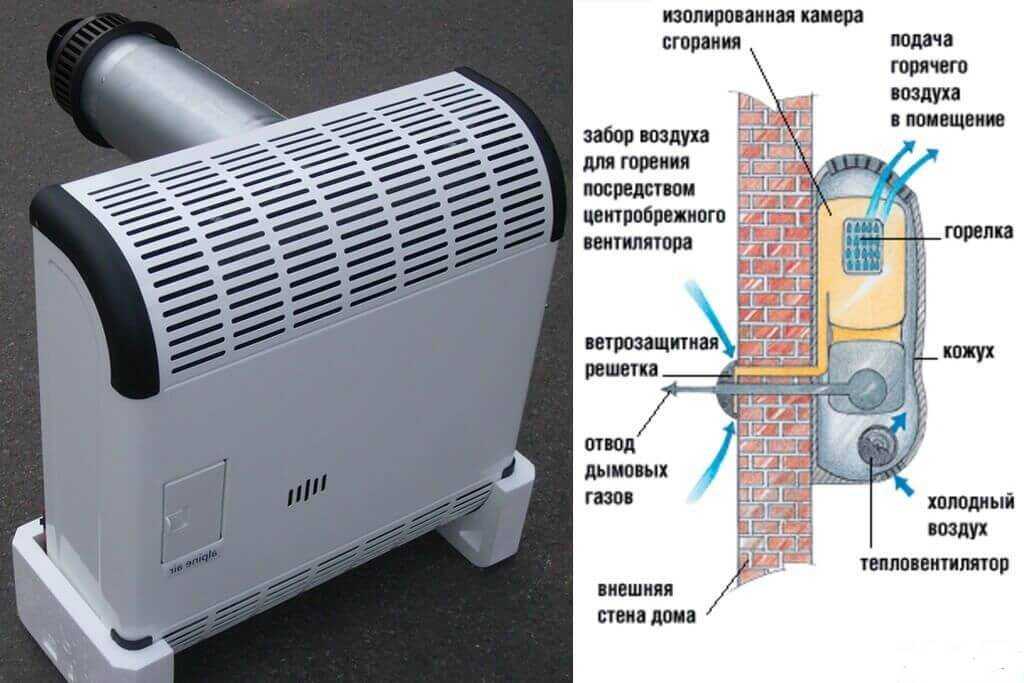

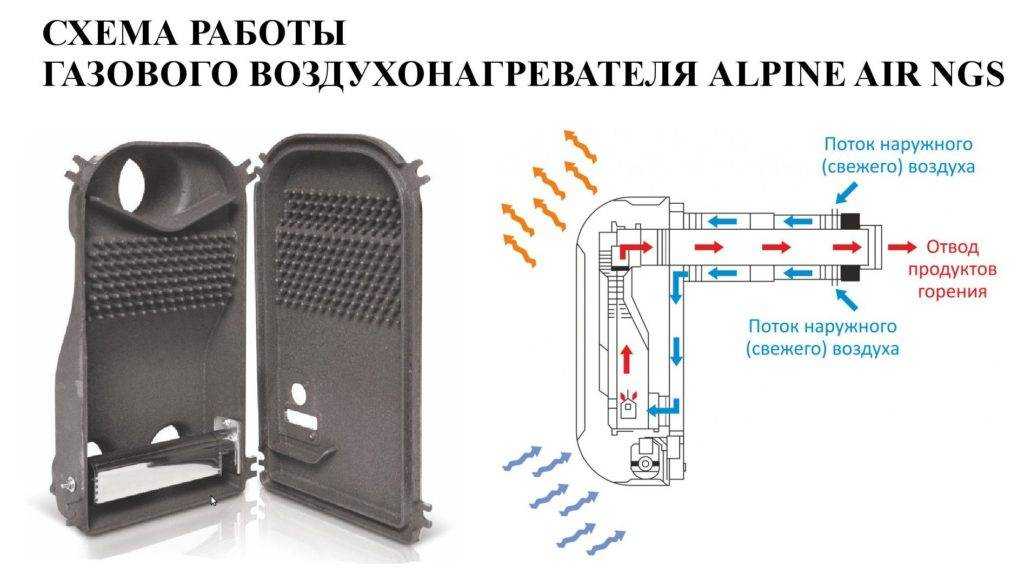

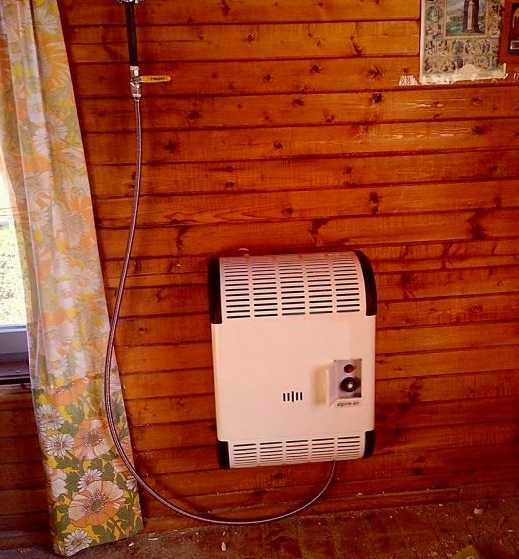

Конвекторы настенные газовые имеют следующий рабочий цикл:

• Газ, поступающий из магистрали или присоединенного баллона в горелку, воспламеняется запальным устройством и сгорает, нагревая теплообменник.
• Поток холодного воздуха, который обычно забирается снизу, проходит через теплообменник, где нагревается. Далее воздух поступает либо сразу к выпускному окну, либо в камеру вентилятора, нагнетающего его в помещение.

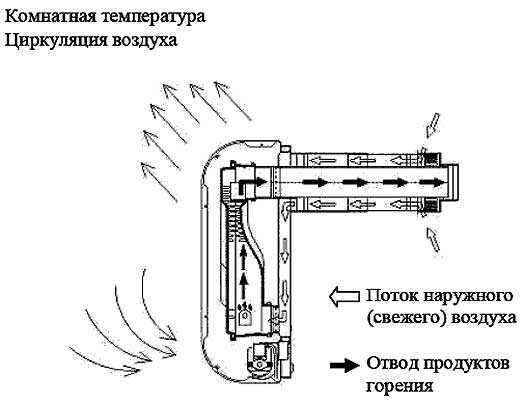

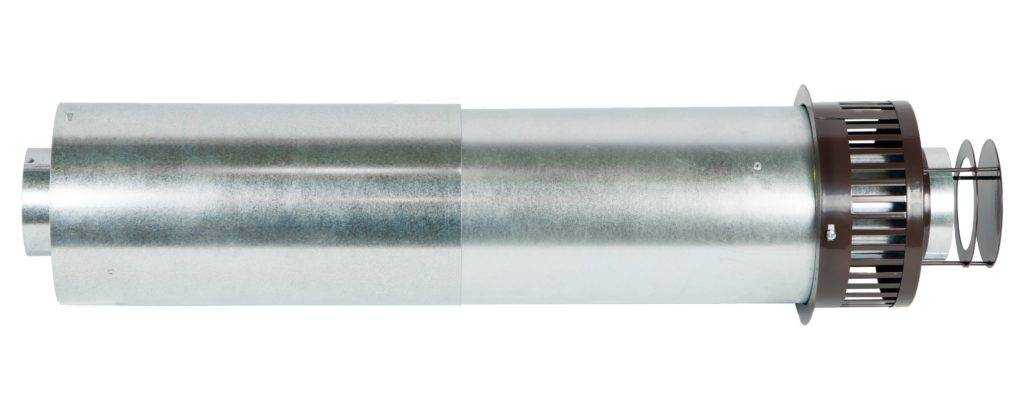

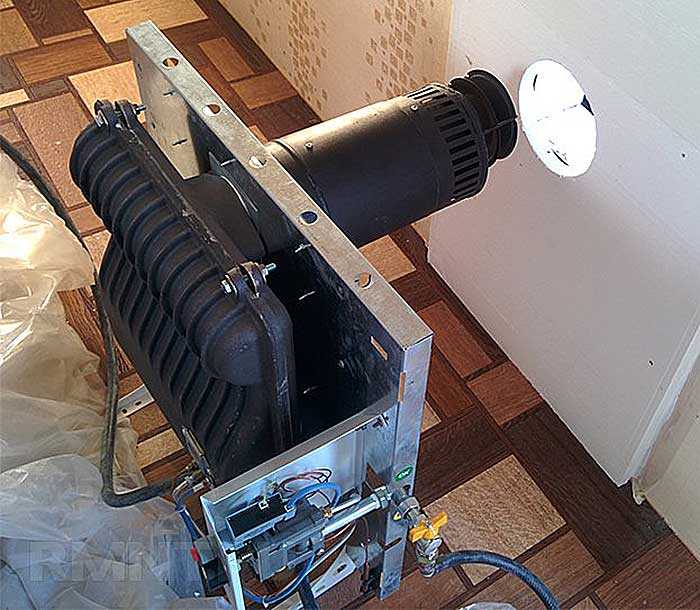

Вытяжной коллектор, обычно оснащенный электромотором принудительной вытяжки, улавливает продукты сжигания топлива и выводит их наружу через коаксиальный (двухстенный) патрубок. Тем же путем внутрь поступает атмосферный воздух, кислород которого необходим для поддержания горения.

Это общие принципы, а которых базируется работа любого газового конвектора. Более подробно о нюансах функционирования конкретных элементов и их внутреннем устройстве будет рассказано в следующем разделе.

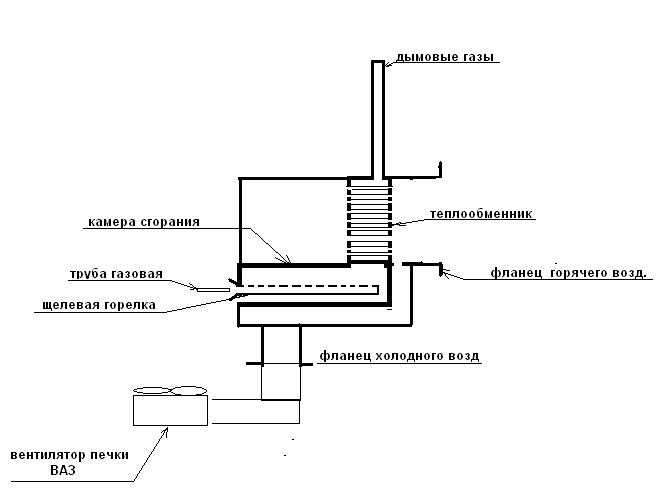

Расчет основных параметров: чертеж и рекомендации

Ранее говорилось, что установка газовой печи в гараже с автомобилем запрещена, но пользуется популярностью, среди большинства владельцев, пытающихся сэкономить на материалах. Существует много аналогов данной печи, в частности — металлическая буржуйка на основе газовых баллонов.

Перед созданием печи необходимо начертить в плане, какими должны быть параметры материалов. Они зависят об непосредственных объемов газового баллона. Обязательно нужно рассчитать длину дымохода, длину патрубка исходя из высоты печи.

Дымоотвод по классике делают из трубы диаметром 160 мм с толщиной стенок 4 мм, он должен быть съемным для легкого доступа к системе дымоотвода и его чистке. Дымоход обычно располагают вертикально, но некоторые усовершенствовали печь и стали изготавливать дымоотвод, который имеет несколько перпендикулярных креплений.

Зигзагообразный дымоход устанавливается с целью длительного сохранения тепла и обеспечения необходимой тяги.

Имея 50-литровый баллон из-под сжиженного газа, габаритные размеры которого 300 мм в диаметре, 850 мм в высоту при 4 мм металлической стенки, можно приступать к созданию отопительного агрегата.

Огневую коробку и зольник оснащают запирающимися дверками. Материалы должны быть около 300 мм в диметре. С целью отделения золы и углей в процессе горения понадобятся колосниковые решетки. Они должны быть изготовлены из толстого огнеупорного материала.

К печке привариваются толстые ножки из уголков или любого другого прочного материала

Важно помнить, что готовая конструкция должна быть установлена на железные листы

Необходимые материалы и инструменты

В зависимости от выбранного типа конструкции набор необходимых материалов и инструментов может меняться.

В основном, сваривание печки из газовых баллонов возможно при наличии следующего ряда приспособлений:

• сварочный аппарат;
• угловая шлифовальная машина;
• защитная маска для сварки;
• перчатки;
• лист металла толщиной не менее 4 мм для создания зольника;
• 2 дверцы, вырезанные из стенки печи или приобретенные отдельно;
• фурнитура для дверцы — петли и ручки;
• рулетка;
• решетка из огнеупорного материала;
• металлические ножки в количестве 4 штук;
• патрубок.

Если печка на газу, то для ее создания могут понадобиться дополнительные материалы.

Подготовительные работы перед сборкой печи

Перед тем, как собрать печь из газовых баллонов нужно произвести подготовку материалов и дымохода. Для начала необходимо освободить баллон от газа полным откручиванием клапана. Перед тем как срезать болгаркой вентиль и начать рубить другие части баллона, его полностью нужно заполнить водой, чтобы он не взорвался.

В тот момент, когда баллон уже не шипит от содержимого, его можно немного нагреть. Для устранения неприятного запаха из баллона, рекомендуется залить чистящим средством и оставить на некоторое время. По окончании следует промыть баллон водой с содой.

По завершении крепления дымохода к полу необходимо прикрепить железный лист около 600х600 мм. Он также необходим для пожарной безопасности помещения.

Изготовление печи буржуйки из газового пропанового баллона своими руками

Взяв два более тонких и продолговатых баллона можно сделать уникальную печь длительного горения. Выбрав тип конструкции можно приступать к изготовлению печи.

После подготовки материалов при использовании угловой шлифовальной машины нужно вырезать дверцы в баллоне, а также дырку для крепления патрубка. Затем посредством сварочного аппарата привариваются ящик для золы, решетка из огнеупорного металла.

Кстати, при наличии времени и материалов можно изготовить решетку из металлических арматурин. По окончании установки “внутренностей печи” привариваются дверцы и устанавливаются ручки.

Окончательный этап сварки — монтаж дымохода к печи

Важно сделать так, чтоб патрубок был намертво приварен к печи, но сама конструкция была разбираемой. Это можно сделать посредством скрепления труб дымохода специфическими замками

Самодельные конвекторы

Тоже легко создается своими руками. Достаточно сделать корпус с отверстиями для движения воздуха, а в нем поместить воздушный ТЭН. Главный недостаток такой конструкции — сушка воздуха.

Масляный радиатор имеет достаточно простую конструкцию и ее легко можно повторить своими руками.

С тех пор как в российских регионах появилась возможность ставить качественные стеклопакеты, возникла мода на французские балконы. Единственным недостатком окон на всю высоту стены является отсутствие возможности поставить под них радиаторы, чтобы убрать мостик холода. Им на смену пришли внутрипольные конвекторы. Это отопительные приборы, действующие по принципу циркуляции, вбирающие холодный воздух и отдающие теплый обратно в помещение. Конвекция может осуществляться естественным или принудительным путем – с помощью вентилятора.

1. Оправдано использовать внутрипольный системный конвектор, если планируется установка панорамных окон и стеклянных дверей.
2. Когда в квартире нет места для радиаторов.
3. Если напольное покрытие деревянное, поскольку оно не позволяет установку теплых полов (обладает высокими теплоизоляционными свойствами).
4. Уместны данные приборы и в помещениях, где влажность повышена, например, в бассейнах.

Недостатки батарей

Из-за особенностей устройств (по ним ходят), в них собирается пыль (иногда и грязь), и от неё нужно вовремя избавляться иначе начинает циркулировать вместе с воздухом. С этой точки зрения конвектор, встроенный в пол, считается менее экологичным, чем радиатор, висящий на стене.

Как организовать воздушный обогрев

Этот способ отопления подразумевает прямой подогрев воздуха в гаражном помещении от выбранного источника тепла. Таковым может выступать любой из перечисленных агрегатов:

• буржуйка на твердом топливе;
• печь – капельница на отработке;
• электрический обогреватель – конвектор, масляный радиатор либо тепловая пушка;
• газовый конвектор.

Установка печи на дровах и отработке

Прямой нагрев воздуха в гараже путем сжигания дешевого топлива – дров и разнообразных отходов – самый экономичный способ отопления. Но организовать его надо с умом, иначе отопитель станет греть один угол помещения, а противоположный так и останется холодным. Понятно, что печь не установишь посреди комнаты, значит, вопрос распределения тепла нужно решать иначе.

Чтобы сделать эффективное воздушное отопление гаража или бокса своими руками с применением дровяной печки, воспользуйтесь нашими рекомендациями:

1. Закажите, купите или самостоятельно изготовьте экономичную буржуйку, а не просто железную коробку с трубой. Примеры печей с чертежами, схемами и инструкциями по сборке вы найдете в соответствующей публикации.
2. Площадь теплообменной поверхности стенок отопителя должен соответствовать габаритам помещения. Расчет такой: чтобы подкидывать поленья с интервалом в 3—4 часа и равномерно прогревать гараж 20 м², площадь греющей поверхности должна составлять 1 м².
3. В расчет не принимается часть корпуса вокруг зольника (она слабо нагревается). Зато учитывается площадь конвективных ребер, приваренных к стенкам снаружи.
4. Установите буржуйку в выбранном месте и обязательно организуйте обдув корпуса любым вентилятором – бытовым, для вытяжек или компьютерным кулером. Благодаря принудительному движению воздуха тепло эффективнее отбирается у стенок топки и равномернее распределяется по боксу.
5. Перед выпуском на улицу дымоход проложите горизонтально вдоль стены, так он отдаст больше тепла в помещение.
6. Дымоходную трубу поднимите на высоту 5 м, считая от колосниковой решетки, и снабдите ее шибером для регулировки тяги. В нижней части предусмотрите конденсатосборник, колпак прилаживайте на свое усмотрение.

Существуют конструкции самодельных печек, рассчитанные на воздушное отопление мастерских, гаражей и прочих хозяйственных построек. Ниже представлена схема буржуйки, изготовленной из газового баллона и оснащенной отдельной камерой нагрева, сквозь которую вентилятором продувается воздух. При необходимости через теплообменник можно прогнать и воду.

Все вышесказанное в равной степени относится к буржуйкам на отработанном масле. Единственное отличие – размещение топливной емкости, питающей капельницу. Держите бак подальше от печки, чтобы случилось возгорания. Обычный двухкамерный чудо-отопитель не используйте – он пожароопасен и расходует до 2 литров отработки за 1 час. Пользуйтесь моделями с капельной горелкой.

Размещение электронагревателей

Первое, что необходимо сделать, — правильно подобрать отопительные электроприборы по мощности. Если вы хотите греть гаражное помещение целиком, то замерьте его площадь и полученную квадратуру умножьте на 0.1—0.15 кВт. То есть, на бокс 20 м² потребуется 20 х 0.15 = 3 кВт тепловой мощности (а она равна электрической), достаточной для поддержания плюсовой температуры воздуха.

Теперь перейдем к рекомендациям:

1. Если ваша работа в гараже носит периодический и кратковременный характер, лучше сэкономить и купить переносной тепловентилятор либо инфракрасную панель. Он располагается в нужном месте и прогревает только часть комнаты. Тепловая (она же – электрическая) мощность прибора – 50% от расчетной.
2. Старайтесь пользоваться нагревателями, оборудованными турбиной либо вентилятором, чтобы лучше и быстрее распределять тепло.
3. Рациональное решение для конвекторов и других настенных приборов – поставить несколько малых обогревателей в разных точках вместо одного большого. Тогда гараж прогреется равномерно, а при нужде половина отопителей отключается.
4. Не идите на поводу у продавцов, пытающихся подсунуть более дорогой прибор под видом инновационного и высокотехнологичного изделия. КПД всех электрообогревателей одинаков и равен 98—99%, разница – в способе теплоотдачи.

Различные способы отопления можно скомбинировать. Например, над верстаком есть смысл подвесить инфракрасную панель, обеспечивающую местный нагрев. Остальной гараж обогревайте печью или тепловой пушкой – что выгоднее. Не забудьте о вентиляции гаража — она необходима  при сжигании любых видов горючего.

Итоги

Конвекторное отопление – это очень хороший вариант для обогрева помещений. Конвекторы можно рекомендовать для установки, как в небольших квартирах, так и в больших загородных домах. Они имеют хорошую производительность и эффективность. опубликовано

Самоделка — это слово обозначает, что изделие сделано своими руками, но иногда оно употребляется с каким-то пренебрежительным оттенком. А между тем это далеко не так. Самые дорогие в мире автомобили ручной сборки создаются по индивидуальным проектам. Как их называть? Самоделками? Все, что обеспечивает жизнь человечества, создано руками человека.

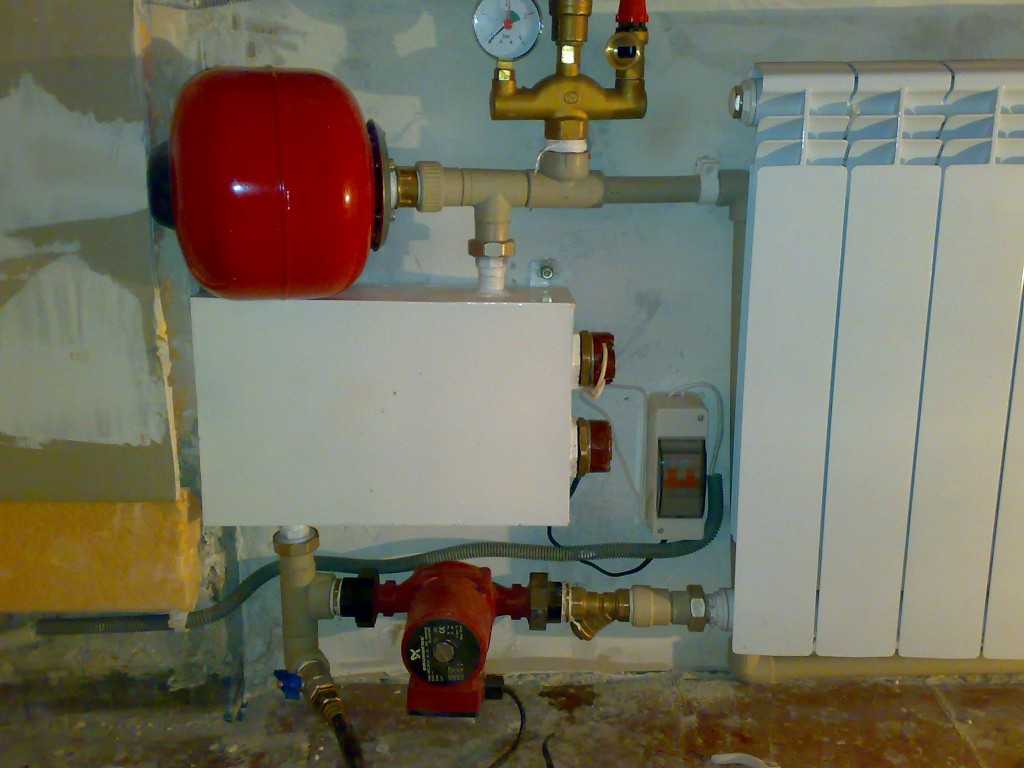

Чаще всего умельцы начинают создание отопительной системы с определения типа котла, создания чертежей и последующего сооружения котла. Работа эта непростая, поэтому без хороших знаний устройства и принципа действия выбранного типа котла, опыта, наличия нужного инструмента и материалов для его монтажа, выполнить ее трудно.

Чаще всего самостоятельно изготавливают следующие виды котлов:

Газовые котлы трудно изготовить самостоятельно, т. к. это оборудование повышенной опасности и к нему предъявляются особые технические требования. Попытки сделать самодельный ограничены необходимостью получения сертификата качества и разрешительных документов надзорных инстанций. Пройти все требуемые проверки, на соответствие параметрам качества, проблематично. А вот ремонт конвектора своими руками допустим. Чаще всего прогорает центральная труба коаксиального выхода и ее можно и нужно заменить.

Котлы на жидком топливе

Котлы, использующие жидкое топливо, тоже просты в изготовлении. Препятствием для изготовления может служить высокая цена форсунок.

Выводы и рекомендации

Отопление газовым конвектором — реальная альтернатива другим источникам тепла в форс-мажорных обстоятельствах. Среди плюсов системы отметим доступность топлива, сравнительно невысокую стоимость оборудования и сжиженного газа, простоту монтажа обогревателя, надежность работы и автономность.

Среди недостатков выделим: необходимость ездить на газозаправочную станцию и таскать тяжелые баллоны, а также риски связанные с размещением ёмкости с газом в доме.

В целом, при соблюдении правил безопасности, резервное отопление сжиженным газом – разумный выбор рачительных владельцев загородной недвижимости.
