Радиаторы для просторных помещений с большими окнами
Отдельную сложность для дизайнеров представляют помещения с высокими и широкими окнами, панорамным остеклением, эркерами или окнами, совмещенными с балконными дверьми. Большие окна служат дополнительными источниками холода, однако найти подходящее место рядом с ними для установки полноценного отопительного прибора непросто.
Идеальным выходом из положения могут стать вертикальные радиаторы, легко вмещающие в простенок между окнами. Модель , вдохновленная небоскребами Манхэттена, отлично смотрится на стене, при этом, не съедая ценное жилое пространство и обеспечивая достаточное количество тепла.
Памятка: радиатор Pianoforte Tower подойдет для жилых, офисных и коммерческих интерьеров в стилях лофт, шале, хай-тек. Деревянные панели, бетон, кирпичная кладка или строгие стены офиса станут отличным фоном для этого лаконичного дизайн-объекта.
Радиатор Pianoforte Tower доступен в цветах:
- глубокий черный (Noir Sable);
- изысканный белый (Bianco Traffico);
- благородный серебряный (Silver Satin).
Как снизить риск неудачной покупки
Алюминий алюминию рознь, и качественные радиаторы из него с гарантированно высокой теплоотдачей можно изготовить только из сертифицированного алюминиевого сплава и при помощи отлаженного техпроцесса, что по силам только крупным производителям. Но, предположим, вам нужно приобрести для своей квартиры биметаллические радиаторы. Тогда ситуация с выбором ещё серьёзнее. Ведь непосредственно при покупке у вас нет никакой возможности проверить, что у радиатора находится внутри: есть ли там стальные трубы, как они соединены и т.п. В полной мере преимущества биметаллических радиаторов раскрываются, если в них применён так называемый полный контур, т.е. все внутренние каналы выполнены из достаточно толстой стали. Обеспечить их надёжную стыковку при изготовлении (например, методом сварки) могут только крупные компании с хорошо отлаженным производственным процессом. В небольших китайских компаниях на этой операции часто экономят или вообще используют неполный контур из стали. И тогда преимущества «биметалла» нивелируются, поскольку снижается прочность и коррозионная стойкость. Таким образом, гарантом соответствия продукции и её качества является только покупка у официального представителя производителя. Покупая радиаторы в незнакомой торговой точке, и особенно если на продукции нет маркировки (а такое часто встречается у недорогих моделей), вы играете в лотерею.
Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки
Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.
Т-образная трубка
Шаг 1. На трубку надевается резьбозажимное соединение.
Надевается резьбозажимное соединение
Шаг 2. После этого трубка развальцовывается.
Развальцовка Т-образной трубки
Шаг 3. Далее можно приступать непосредственно к монтажу трубок.
Монтаж трубокТрубки установлены в разные стороны
Шаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.
Отопительный прибор подключен с помощью Т-образных трубок
Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.
Декоративная накладкаПример использования декоративных накладок
Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.
Присоединительный набор
Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.
НаправляющиеКольцо для фиксации трубы
Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.
Кольцо надевается на трубуТруба фиксируется с помощью кольцаВставляется фиксатор
Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.
Обрезка трубыНадевается резьбозажимное соединениеМонтаж к радиатору отопления
Устанавливаются декоративные накладки, предварительно обрезанные по размеру.
Отмечается место срезаУстановка декоративных накладок
С помощью данного элемента две части соединяются между собой.
Этот элемент необходим для соединения двух частейСоединение двух частей
Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.
Комплект крепится к перекрытиюМонтажные работы закончены
Модельный ряд стальных радиаторов Royal Thermo
Стальные панельные радиаторы — новая категория продукции компании Royal Thermo. В линейке представлено 4 модели: Ventil, Ventil Compact, Hygiene и Ventil Hygiene. Модели имеют как боковое, так и нижнее подключение, что позволяет подключать радиатор к системе отопления, применяя внутрипольную разводку труб.
Модель Compact — это панельный радиатор с боковым подключением, типы 11,22,21 и 33. имеет максимальное оснащение при высокой теплоотдаче и отличных аэродинамических свойствах. Это оборачиваемый радиатор с возможностью подключения как справа, так и слева.
Модель Ventil Compact — в отличие от модели Compact, оснащена термостатическим клапаном Danfoss, имеет встроенное нижнее подключение.
Модель Hygiene — радиатор, разработанный с учетом специальных требований к медицинским, детским и другим чистым помещениям, на базе модели Compact. Модель без верхней и боковых решеток, что позволяет удобнее удалять пыль, скапливающуюся на радиаторе.
Модель Ventil Hygiene — имеет те же характеристики и применение что и Hygiene, но имеет не боковое, а нижнее подключение и встроенный термостатический клапан Danfoss.
Можно выбрать не только разные варианты подключения, но и 7 вариантов глубины панельного радиатора, 8 вариантов высоты и 27 вариантов длины. Какой бы ни была конфигурация помещения и высота подоконного пространства, среди имеющихся 3000 вариантов типоразмеров всегда найдется тот, который подойдет конкретному помещению.
Памятка: панельные радиаторы Royal Thermo имеют максимальную комплектацию, включающую полный монтажный набор с креплениями, дюбель-болтами, заглушкой, воздухоотводчиком и ключом для крана Маевского, для быстрой и удобной установки изделий.
С весны 2019 года компания Royal Thermo дополнила разнообразие модельного ряда широким выбором цветовых решений, возможностью заказать радиатор в любом цвете по каталогу RAL. Сочетание максимальной надежности и гарантий с широкими возможностями для подбора индивидуального дизайнерского решения делают стальные панельные радиаторы Royal Thermo оптимальным решением для вашего дома и организации.
Какие радиаторы, почему и когда стоит выбирать
Сегодня рынок предлагает очень большой ассортимент радиаторов отопления с различной конструкцией, применяемыми материалами и стоимостью. Но наиболее востребованными и широко представленными в продаже являются алюминиевые и биметаллические радиаторы.
Алюминий — очень технологичный материал, изделиям из которого можно придать различную форму. Именно поэтому радиаторы, изготовленные из него, самые элегантные и совершенные по конструкции в плане теплообмена. Алюминиевые радиаторы имеют наименьший удельный вес, что облегчает их доставку, а также монтаж на самых разных несущих конструкциях (стенах). Этот материал обладает малой тепловой инертностью, т.е. быстро реагирует на регулировку потока теплоносителя, когда требуется увеличить или уменьшить теплоотдачу радиатора.
Впрочем, алюминий имеет некоторые недостатки, которые ограничивают его применение в системах отопления. Во-первых, для него критичен уровень кислотности теплоносителя, а в системах центрального отопления в России с этим не всё гладко — химический состав может быть нестабильным, в теплоноситель могут попадать посторонние примеси. Во-вторых, алюминий достаточно чувствителен к повышенным уровням давления. Самым критичным для радиаторов является момент запуска отопительных систем в начале сезона, когда в трубы подаётся избыточное (опрессовочное) давление для проверки надёжности всех контуров.
Из-за указанных недостатков радиаторы, изготовленные только из алюминия, рекомендуется использовать в частных домах, жилых комплексах, оснащенных индивидуальными тепловыми пунктами (ИТП) и других помещениях с автономными системами отопления, в которых состав теплоносителя и уровень давления можно постоянно контролировать.
Более надёжными, но сохраняющими практически все достоинства алюминиевых моделей, являются биметаллические радиаторы. В них основные нагрузки и контакт с теплоносителем принимают на себя внутренние трубы/каналы, изготовленные из стали, а за теплоотдачу и красивый внешний вид отвечает закрывающая их снаружи алюминиевая оболочка. Стальные трубы позволяют избежать самой серьезной проблемы алюминиевых радиаторов: контакта агрессивного теплоносителя с алюминием и выдерживают гораздо большее давление.
Принципы расчёта и возможные просчёты
Теплоотдача радиатора зависит от материалов, из которых он изготовлен, и его массы (чем она больше, тем больше количество тепла, которое забирается из теплоносителя), а также от его конструкции — правильно сконструированный радиатор отдаёт тепло и при помощи излучения, и при помощи конвекции (циркуляции воздуха вдоль его рёбер). Чем больше площадь поверхности радиатора, тем больше его теплоотдача.
Готовые алюминиевые и биметаллические радиаторы изготавливаются по модульному принципу — их собирают из нескольких стандартных секций подобно конструктору Lego. В расчётах всегда отталкиваются от теплоотдачи одной секции, которая указана в техническом паспорте выбранной модели радиатора. Она обычно выражается в ваттах (Вт). Также считается, что для оптимального обогрева 1 кв. м. помещения в современном доме с высотой потолков не более 3 метров необходимо 100 Вт тепловой мощности. При этом предполагается расположение радиатора под нешироким подоконником или в неглубокой нише. Для старого панельного дома норма обогрева выше: около 170 Вт, а если комната угловая (в помещении две наружные стены), то стоит исходить из 250 Вт на квадратный метр.
Соответственно, если одна секция радиатора выделяет 150 Вт, то она способна обогревать 1,5 кв. м, а если 200 Вт — то 2 кв. м современного жилища. Таким образом, помножив площадь помещения на норму обогрева 1 кв. м (в ваттах), а затем разделив результат на мощность одной секции радиатора, можно получить количество секций в радиаторе, необходимое для отопления всего помещения. Обогрев должен быть оптимальным — не слишком сильным и не слишком слабым. При избытке тепла радиатор будет перегреваться, пересушивать воздух и даже «сжигать» пыль, повышая риск аллергических реакций и ухудшая самочувствие людей. Но если вы ошиблись «в плюс», ничего страшного не произойдёт: обычно современные радиаторы снабжают терморегуляторами, и с их помощью можно убавить теплоотдачу.
Если же вы ошиблись «в минус», то с такой же лёгкостью добавить тепла не получится, и в помещении будет холоднее, чем требуется. Но как такая ошибка может случиться? Ведь с элементарной арифметикой мы все легко можем справиться. Оказывается, наиболее часто погрешности, и немалые, возникают из-за недостоверных технических данных, которые указывают производители радиаторов — они завышают показатели в рекламных целях.
В нашем распоряжении оказались результаты исследований продукции нескольких популярных в России марок радиаторов (большинство из них китайские или российские, но тоже с производством в Китае), проведённых двумя авторитетными экспертными организациями: российской компанией «Витатерм» и Миланским политехническим институтом. Полученные данные лишь немного расходятся в числах и однозначно показывают, что приводимые китайскими компаниями в технических паспортах данные по теплоотдаче почти всегда завышены, причём очень существенно: начиная от 15% и заканчивая почти 30%.
Давайте посмотрим, к чему приведут такие «приписки». Предположим, что нам надо обогреть помещение площадью 17 кв. м. Для этого нам потребуется 1700 Вт (17×100 Вт). Исходя из заявленной теплоотдачи одной секции в 170 Вт, мы закажем радиатор, состоящий из 10 секций. Но если реальная теплоотдача секции составляет 130, а не 170 Вт, то мы недополучим 400 Вт тепла. На самом деле, при реальном положении дел, нам нужно было заказать радиатор из 13 секций. Но такого может не быть не только в продаже, но и «в природе» — радиаторы под многими марками продаются собранными, и часто в них только чётное количество секций, которое не превышает 12. Получается, что мы, даже купив 12-секционный радиатор китайского производства, недогреем наше помещение и будем вынуждены думать про дополнительные источники тепла.
Добавим, что проблема с завышением показателей теплоотдачи одинаково актуальна и для алюминиевых, и для биметаллических радиаторов китайского производства.
Особенности центрального отопления, влияющие на работу радиаторов
Центральная система отопления при всем своем удобстве для потребителя довольно беспощадна к радиаторам. Есть две основные причины выхода батарей из строя раньше времени.
Качество теплоносителя. Жидкость, прежде чем дойти до наших квартир, проходит долгий путь по трубам, смешиваясь на пути со множеством химических веществ и меняя свой состав. Когда вода достигает прибора, показатель pH может быть как менее 6-7, (кислая среда) так и более 7-8 (щелочная среда). Некоторые материалы, из которых производят радиаторы отопления, могут вступать в химическую реакцию с таким теплоносителем, что очень быстро приводит к поломке (прорыву)
Для увеличения службы приборов в квартире важно подбирать радиаторы: чугунные, стальные или биметаллические
Вторая серьезная проблема, характерная для центрального отопления, — внезапный гидроудар.
Гидроудар — резкое изменение давления теплоносителя. Такие скачки давления в сети отопления могут произойти, когда кто-то перекрывает у себя воду, или при сбое на насосной станции. Перегрузку радиаторы испытывают и во время испытаний отопительной системы перед зимним сезоном. Делается это для проверки всех труб и соединений на прочность, чтобы уменьшить вероятность аварий в холодное время года.
Не все виды радиаторов отопления с достоинством выдерживают такие испытания. Вот почему осенью так часто приходится ремонтировать или срочно менять батареи на новые.
Важно: Не все виды радиаторов отопления подходят для установки в центральную отопительную систему в многоквартирных домах. Поэтому при выборе батареи нужно знать рабочее давление системы, опрессовочное давление и колебания PH теплоносителя в вашей тепловой сети
Если разбираться с этими параметрами сложно, можно выбрать универсальную модель, подходящую для большинства отопительных систем.
Технические характеристики новых стальных радиаторов Royal Thermo
Стоимость и функциональность — это то, за что ценятся стальные панельные радиаторы. По сравнению с литыми секционными радиаторами панельники проще в производстве. Но и тут есть свои особенности, технологические нюансы производителя. Радиаторы от Royal Thermo имеют несколько отличительных характеристик.
Технические особенности конструкции:
-
толщина стали в тепловых панелях — 1,25 мм, превышает требования нормативов, обеспечивая дополнительную надежность радиатора;
-
толщина стали конвективных элементов — 0,4 мм;
-
встроенное нижнее подключение;
-
термостатический клапан Danfoss;
-
оборачиваемость модели (обе стороны лицевые): возможность развернуть радиатор так, чтобы нижний коллектор был или справа, или слева;
-
увеличенная на 5% мощность благодаря форме конвективного элемента;
-
рабочее давление 10 Атм.
-
гарантия 10 лет.
Модель Compact — это к чему?
Как избежать ошибок при покупке
Нельзя доверять голословным заверениям продавцов, что марка продаваемых ими радиаторов самая лучшая — так скажет любой из них, ведь ему нужно реализовать свой товар. Следует найти достоверную информацию (хотя бы сайт производителя в Интернете) и убедиться, что эта продукция вам подходит по характеристикам и ей можно доверять.
Когда вы уже определились с маркой и моделью радиатора отопления, покупать такое оборудование следует в надёжных местах: специализированных и фирменных магазинах, у авторизованных представителей (их список обычно есть на сайте производителя), что исключит риск покупки подделки или контрафакта (он будет лишён гарантии).
Если вы покупаете радиаторы на строительном рынке, пусть даже у «проверенного» продавца и не в первый раз, это всё равно «кот в мешке», поскольку у вас нет возможности убедиться, что покупаемый товар является именно тем, чем его представляют, и произведён он на предприятии, где производственный процесс обеспечивает стабильное качество и технические характеристики, которые не «гуляют» от партии к партии. Если производитель экономит на материалах и контроле качества продукции, для вас возрастает риск покупки радиатора с характеристиками хуже ожидаемых или с дефектом, который может привести к протечке теплоносителя.
Торговая точка на строительном рынке, в отличие от магазина официального представителя крупного производителя, может исчезнуть, и вам просто некуда будет обратиться с претензией в случае обнаружения дефекта. Даже если «точка» не исчезнет, в ней может не оказаться той же модели радиатора для замены или для дополнительной закупки в случае расширения системы отопления.
В официальном магазине известного бренда обычно всегда шире ассортимент, есть запас комплектующих и переходных узлов, там вам смогут предложить услугу монтажа оборудования силами сертифицированных специалистов.
Технические особенности итальянских биметаллических радиаторов
Важно выбрать не только красивый, но и надежный радиатор, ведь этот прибор должен прослужить долгие годы. Биметаллические радиаторы Royal Thermo могут стать фокусом внимания в интерьере, но несмотря на изящный внешний вид, отлично справляется со своими основными функциями
Памятка: радиаторы Royal Thermo подходят для монтажа в любую систему отопления от коттеджа до типовой квартиры в многоэтажном доме.
Изготавливают их на старейшей итальянской фабрики Campo Di Calore методом литья под давлением. Для отливки секций используется сплав алюминия АК12М2, а для вертикального и горизонтального коллектора — высокоуглеродистую сталь марки 20. Благодаря этой технологии, биметаллическим радиаторам не страшны ни коррозия, ни гидроудары, а гарантия на них составляет 25 лет.
Для каждого стилистического и планировочного решения можно выбрать подходящий биметаллический дизайн-радиатор в нужном цвете. Сделать это несложно на официальном сайте производителя. Главное, не ограничивать фантазию рамками стандартных решений.
О важности грамотного подхода к выбору схемы подключения
В первую очередь, всегда обращайте внимание на схему установки радиаторов. Она, как правило, и влияет на функциональность отопительного прибора и его эффективность
Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации. Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения.
Узел нижнего подключения радиатора
Отдав предпочтение нижнему подключению, готовьтесь к некоторому снижению КПД всей системы отопления. Хотя это мелочь, если сравнивать с удобством и скрытием труб. Если правильно подключите радиаторы, они сэкономят расходы на отопление в будущем и будут служить вам на протяжении долгих лет!
О специальных радиаторах, рассчитанных на нижнюю схему подключения
Как уже отмечалось ранее, сегодня продаются специальные батареи с нижним подключением. Конструкция у них такова, что обеспечивается оптимальная теплоотдача. Радиаторы состоят из пары стальных пластин, соединенных друг с другом при помощи сварки, благодаря чему образуются технологические каналы для движения рабочей жидкости. Пластины покрыты лаком в два слоя для качественной защиты от коррозии.
Биметаллические радиаторы Титан (Marek) 500/96 с нижним подключением
Чтобы подключить радиатор своими руками, необходимо подготовить:
- Г- или Т-образные трубки;
- строительный уровень;
- узлы мультифлекс;
- ФУМ ленту;
- теплоизоляцию;
- труборез;
- гайки в требуемом количестве.
Желательно, чтобы нижнее подключение батарей было произведено еще на ранних этапах ремонта квартиры/дома, ведь трубы в таком случае прокладываются внутри пола (или стены). Учтите это, планируя устройство бетонной стяжки пола.
Подключать радиатор лучше на ранних этапах ремонта
Если трубы по той или иной причине невозможно проложить в пол, то в будущем их можно будет закрыть плинтусом или гипсокартонным коробом.
Плинтус для труб радиаторной разводки
Мастер-класс. Подключаем радиатор от пола, используя Г-образные трубки
Г-образная трубка
Шаг 1. Монтаж начинается с установки ниппеля.
Установка ниппеля
Шаг 2. Затем устанавливается блок шаровых кранов.
Установка блока шаровых кранов
Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.
Надевается резьбозажимное соединение
Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.
Г-образная трубка развальцовывается с помощью инструмента
В результате резиновое уплотнение уже не сползает с трубки в евроконус.
Теперь уплотнение не сползает с трубки
Шаг 5. Трубки устанавливаются в фиксирующий уголок.
Установка трубок в фиксирующий уголок
Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.
Наживление трубок
Шаг 7. Отмечается отверстие под крепление фиксирующего уголка, после чего трубки демонтируются.
Отмечается будущее отверстиеДемонтаж трубок
Шаг 8. По разметке в полу сверлится отверстие.
В полу сверлится отверстие
В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.
Дюбель и саморезДюбель забивается в отверстие
Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.
Фиксация Г-образных трубок
Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.
Труба для системы отопленияТеплоизоляция отодвинута на 2 длины гильзыФиксация гильзы
Шаг 11. Выполняется соединение. Конец трубы развальцовывается.
Используется насадка зеленого цветаРазвальцовка трубыТрубы подсоединены
Шаг 12. Трубы крепятся к перекрытию при помощи дюбель-крюков с шагом 50 см. Благодаря этому трубы не всплывут при заливании стяжки.
Трубы крепятся к полу дюбель-крюками
Минимальные энергопотери
В этом и заключается главное преимущество инверторной системы отопления перед другими системами отопления, например, обогрева с помощью электрического котла и водяных радиаторов. Управляющая системой «умная» электроника не позволяют энергии расходоваться попусту. Это показали эксперименты, проведенные научной группой Московского энергетического института. Сравнение энергопотребления инверторной системы отопления с системой на электрическом котле и радиаторах для дома 118 кв. м., расположенного в Московской области показало, что в равных условиях, при поддержании заданной температуры инверторная система отопления потребляет на 40% меньше электроэнергии, чем система на электрическом котле и радиаторах.
Шкала затраченной энергии при поддержании температуры 25°
Конвектор – это электрический обогреватель, сконструированный таким образом, чтобы обогревать помещение с помощью конвекции, то есть постоянного перемешивания воздуха. Конвектор отличается высоким КПД – до 99% использованной электроэнергии превращается в тепло. Энергопотери могут возникать, когда работой прибора управляет автоматика на основе простейшего термостата. В этом случае прибор сначала перегревает воздух выше требуемого значения и тратит больше энергии, затем выключается, давая время воздуху заметно остыть. Следует новый цикл подогрева и так далее. В этих циклах изнашивается сам прибор и тратятся лишние киловатты. Этого недостатка лишен инвертор.
Инверторный блок управления конвектора, измеряя температуру специальным высокочувствительным датчиком, плавно изменяет мощность нагревательного элемента не только в зависимости от текущей температуры, но и от скорости её изменения. Датчик реагирует на температурные изменения с точностью до 0,1 ˚С. Для поддержания установленной температуры нагревательному элементу не нужно периодически включаться на полную мощность и выключаться. Достаточно постоянного небольшого потребления электроэнергии.
Типы панельных радиаторов
Такие батареи бывают:
- гигиеническими;
- гладкими;
- профильными.
Габариты стальных панельных радиаторов различного типа
Первые две разновидности предназначаются для больниц, школ и детских садов. Самыми популярными производителями подобных моделей являются Purmo и Kermi.
Стальные панельные радиаторы PURMO COMPACT
Что касается профильных батарей, то они изготавливаются из листовой стали и покрыты снаружи особым порошковым напылением. Также покрыты нейтральным антикоррозийным лаком, а потому способны прослужить много лет. Заметим, что такие радиаторы могут быть любого цвета.
Биметаллические радиаторы отопления
Трубчатые стальные батареи лучше панельных, ведь их можно переворачивать любой стороной (при этом панельные модели покупаются с конкретным подключением). Теплоноситель в трубчатых моделях подается непосредственно в крайнюю секцию, что очень даже хорошо, если требуется заменить старые батареи на новые.
Радиаторы для водяного отопления
Водяные радиаторы отопления имеют конструкцию, схожую с масляными приборами. Но их нагревание осуществляет не минеральное масло, а циркулирующий по контуру теплоноситель. Такое оборудование чаще всего используют в системах постоянного отопления, то есть в централизованных и автономных отопительных системах. Преимущество водяных радиаторов перед масляными приборами заключается в том, что первые не требуют электропитания. Подключение системы отопления с водяными радиаторами к газовому котлу многократно снижает затраты на обогрев.
На водяные радиаторы можно установить термостатический клапан, это позволяет устанавливать определенную температуру в каждой комнате.
Для водяных радиаторов характерно наличие следующих преимуществ:
- Высокая теплоотдача.
- Соответствие экологическим нормам.
- Повышенные показатели мощности некоторых разновидностей.
Если сравнивать, что лучше: конвектор или батарея, то можно отметить следующее:
Конвектор — более компактный прибор.
Стоимость радиаторов выше, чем цена конвекторов. Этот критерий особенно важен для потребителя среднего достатка.
Поверхность конвектора в процессе работы остается холодной, а корпус радиатора может очень сильно нагреваться
Это очень важно, если в семье имеются маленькие дети.
Решая вопрос, что лучше: водяной конвектор или радиатор, следует принимать во внимание условия эксплуатации оборудования. Радиаторы лучше прогревают помещение, а конвекторы более компактны и безопасны
Электрические приборы отопления очень просто и легко установить, а водяное оборудование считается экономичным.
Сравнение размеров отопительных приборов
| Размер | Радиатор Rifar Monolit | Конвектор TS CARNOT |
|---|---|---|
| Ширина | 640 мм | 1200 мм |
| Высота | 577 мм | 416 мм |
| Глубина | 100 мм | 28 мм |
| Крепеж | 50 мм | 28 мм |
| Глубина с крепежом | 150 мм | 56 мм |
Давайте внимательно посмотрим на разницу в параметрах из таблицы. Начнем с ширины.
Ширина радиатора
Кроме этого, обратимся к относительно новому законодательному документу: «СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха». В пункте 6.4.4. данного документа можно найти следующие обязательные требования: «Отопительные приборы следует размещать под световыми проемами в местах, доступных для осмотра, ремонта и очистки.
Длину отопительного прибора следует определять расчетом и принимать не менее 75% длины светового проема (окна) в больницах, детских дошкольных учреждениях, школах, домах для престарелых и инвалидов и 50% — в жилых и общественных зданиях».
Таким образом, получается, что для стандартной квартиры, оконный проем в которой составляет примерно 1,5 м, рекомендуемая ширина отопительного прибора составит 0,75 м. По данному показателю радиатор Rifar Monolit немного недотягивает, что, в данном случае, не критично. Другое дело, что в больницах и школах ширина отопительного прибора должна достигать 1,15 м. Стандартный радиатор однозначно не подходит под данные параметры, а значит, придется увеличивать количество секций, что повлияет на цену.
Высота радиаторов
Если рассматривать типовую квартиру с подоконником, расположенным на высоте около 1 м от пола, оба отопительных прибора вписываются отлично.
Другое дело, если речь идет о низко расположенных окнах. Конвекторы смогут более рационально решить проблему отопления таких помещений, так как помимо настенных существуют еще и напольные и встраиваемые в пол модели.
Радиаторов, которые можно было бы монтировать непосредственно в пол, не существует. В следующих статьях мы опишем почему так происходит.
Глубина
Самый интересный параметр с точки зрения дизайна — это глубина отопительного прибора.
Цифры говорят сами за себя: 100 мм у радиатора против 28 мм у конвектора. Любой дизайнер скажет спасибо за такое решение вопроса экономии и рационального использования пространства. Вместе со всем необходимым крепежом глубина радиатора составит 150 мм, конвектора — всего 56 мм.
Вывод: радиаторы выигрывают соревнование в вопросе ширины, однако это не всегда оправдано с точки зрения строительных норм и правил. По высоте и глубине конвекторы имеют неоспоримое преимущество, так как гораздо компактнее.
Варианты нижней подводки
Таких всего два, ознакомимся с особенностями каждого из них.
Таблица. Варианты нижней подводки труб.
| Наименование, фото | Краткое описание |
|---|---|
| Односторонняя | Обе трубы в таком случае подключаются с одной стороны. Горячий теплоноситель поступает через верхнюю пробку, а охлажденный отводится через нижнюю. |
| Разносторонняя | Вход и выход, как можно догадаться из названия, находятся с разных сторон. Данный вариант подводки идеален для индивидуальных отопительных систем. Вариант хорош тем, что горячая вода может поступать в любом направлении, плюс протяженность подачи и «обратки» здесь меньше. |
О способах подключения батарей
Начнем с того, что схема подключения бывает:
- односторонней;
- перекрестной;
- нижней.
Схемы подключения радиаторов отопления
По одностороннему варианту подключение производится, как правило, в городских квартирах, где используется центральное отопление. Здесь трубы подсоединяются лишь с одной стороны батареи. Преимущество схемы в том, что система может работать с максимальной номинальной мощностью, однако то, насколько эффективна теплоотдача, зависит от кол-ва секций батареи. Вода в данном случае не может доходить до удаленных от места подсоединения участков, что негативно влияет на эффективности всей отопительной системы. Данный эффект особенно заметен при использовании батареи, состоящей из 15-ти секций, потому при подключении многосекционных радиаторов предпочтение лучше отдавать другой схеме.
Адаптер для нижнего одностороннего подключения радиатора
В последние годы все большую популярность обретают биметаллические радиаторы, их можно подключать по диагональной (ее также называют перекрестной) схеме. Суть данной схемы в том, что подводка подсоединяется сверху, а отводка – снизу, но с другой стороны. При таком монтаже жидкость более равномерно распределяется по батарее, а значит, минимизируются потери ее мощности.
Диагональное подключение радиаторов отопленияДиагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

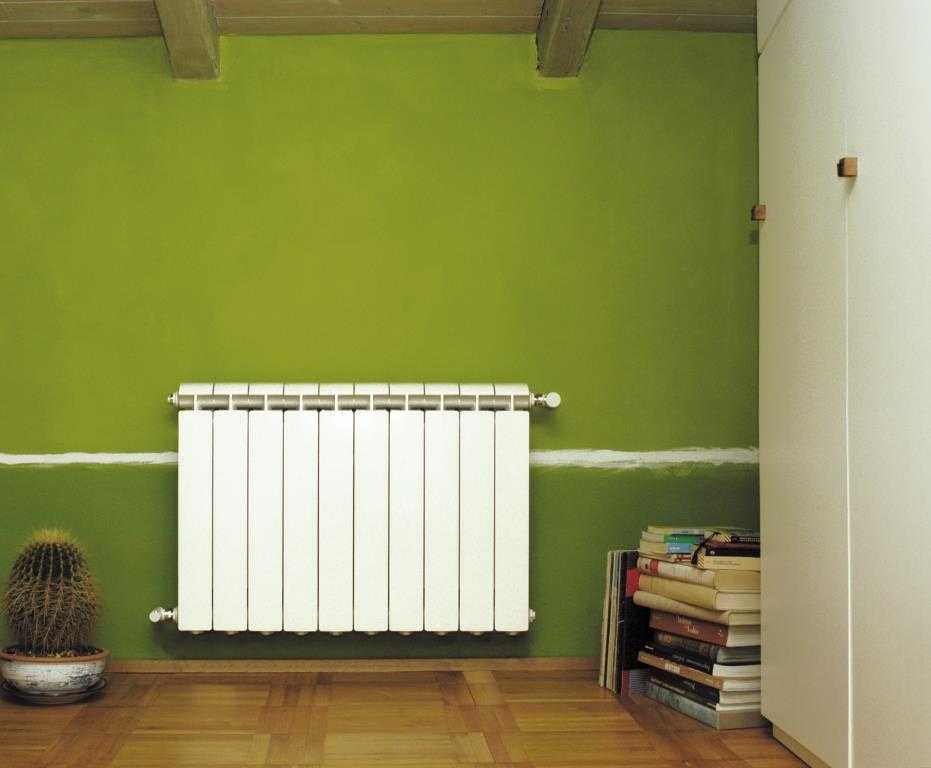

Порой описанные выше схемы по тем или иными причинам не используются в помещении. Тогда остается только нижнее подключение, при котором образуется сквозной проход теплоносителя; очевидно, что до верхних секций радиатора жидкость в таком случае не доходит, из-за чего теплоотдача может снизиться на 15%. Тем не менее, данную схему нередко применяют в частных домах с индивидуальным отоплением. А теплоотдачу можно восполнить посредством распределительных трубок.
Устройство радиатора отопления
Почему не стоит экономить на покупке радиаторов отопления
Как и в случае с любым другим товаром, лучше сразу приобрести качественную вещь от проверенного производителя и поставщика, иначе придётся снова платить за замену. Однако, в ситуации с радиаторами отопления, цена ошибки гораздо выше, и не только потому, что сам товар, в масштабах квартиры или дома, весьма недёшев. Замена радиаторов, помимо стоимости новой покупки, скорее всего, приведёт к серьёзным дополнительным затратам: это и потеря времени (на поиск, доставку, демонтаж/монтаж), и ремонт в помещениях (понадобятся новые настенные крепления, изменения в подводке труб с теплоносителем). Но самое главное, что низкокачественные радиаторы сомнительного происхождения — это повышенный риск аварии, связанной с разрушением металла и выбросом горячего, пачкающегося и агрессивного теплоносителя, что может привести к порче вашего имущества и затоплению соседей. К тому же, у вас зимой помещение на какое-то время останется без обогрева.
Преимущества стальных панельных радиаторов
Стальные панельные радиаторы — современное и практичное решение для отопления объектов различного назначения. Основное преимущество этих радиаторов — экономичность и самая низкая стоимость киловатта тепла, которая достигается благодаря невысокой стоимости прибора, высокой теплоотдаче и КПД, близкому к 90%. Именно поэтому панельные радиаторы широко используются не только в массовом строительстве, многоквартирных домах и административных зданиях, но и в частном домостроении. В отличие от секционного радиатора, панельники имеют намного больше типоразмеров по длине и по высоте. Самый большой модельный ряд, более 3000 моделей, у производителя Royal Thermo, в том числе и уникальные варианты с высотой 450 мм, 700 мм, 850 мм. Еще одно достоинство панельных радиаторов: работа с низкотемпературным теплоносителем (40-50 градусов). При экономичном режиме работы котла или ИТП в здании, нагревающем теплоноситель не выше 45-50 градусов, именно панельный радиатор способен эффективно снимать тепло
Поэтому, в Европе, где экономичности уделяется огромное внимание, наиболее популярны именно панельные радиаторы отопления
Стальные панельные радиаторы Royal Thermo производятся в России на заводе полного цикла в городе Киржач Владимирской области и отвечают самым строгим стандартам качества, безопасности и долговечности.
Это важно: все модели стальных радиаторов Royal Thermo имеют гарантийный срок 10 лет и страховку гражданской ответственности на 65 000 000 руб
Ключевые моменты нижнего подключения
Итак, мы выяснили, что данная схема позволяет прятать трубы с видных мест и используется преимущественно в частных домах. Подключенные к радиатору трубы идут в пол, из-за чего освобождается немного места, а само помещение выглядит более аккуратно, благородно. Сегодня можно приобрести 2 типа батарей с таким подключением – это панельные и стальные приборы.
Нижнее подключение радиатора
Они могут иметь как 1, так и 3 нагревательные панели. Чем их больше, тем теплее будет в комнате, а потому при выборе приборов необходимо учитывать площадь, нуждающуюся в обогреве.
Узел нижнего подключения
