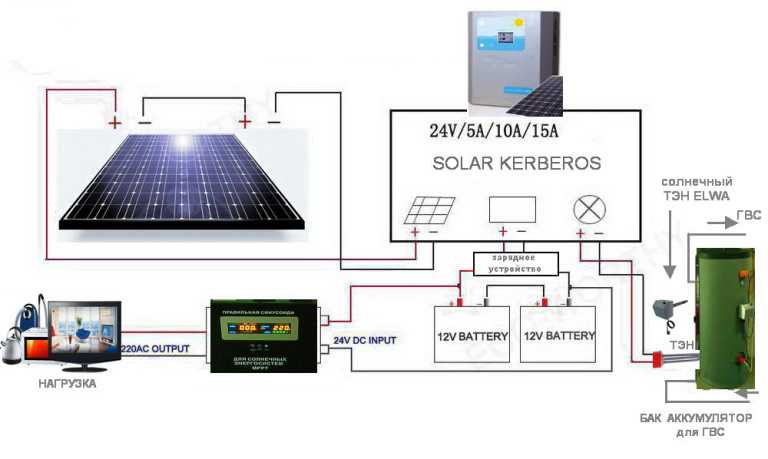

Схема подключения солнечных батарей: сборка системы с аккумулятором

Как выбрать и где приобрести преобразователи

Дешевле будет приобрести фотоэлементы на китайских интернет-площадках, хоть, конечно же, там зачатую продаются заводские детали, имеющие брак. Для старта и это неплохо, тем более, что цена у них ниже. А после того, как придет опыт в сборке батарей, можно брать более качественные детали с завода.

Некоторые продавцы продают преобразователи все скопом запаянные в воск, дабы во время транспортировки они не повредились, ведь кремниевые пластины хрупкие, как хрусталь. Очищение их от воска – весьма трудоёмкое занятие

Для начала необходимо погрузить их в горячую воду и после того, как воск расплавится, очень осторожно разделить их. После нужно опустить каждый фотоэлемент в мыльный раствор, а потом в чистую горячую воду

И так, пока воск не отстанет от пластин полностью. Потом нужно разложить их сушиться на махровом полотенце. В общем, это лишние хлопоты, так что лучше покупать пластины без воска.

На проверенных китайских площадках Ebay и Alibaba приобретать фотоэлементы для установки солнечных батарей своими руками надёжно. Для покупки нужно зарегистрироваться и вписать в поисковую строку нужный запрос. На экран выведется несколько предложений.

Выбирать нужно не только из тех соображений, что понравился именно этот товар – необходимо обязательно обращать внимание на отзывы и рейтинг продавца. Если нет желания переплатить за товар вдвое из-за платной доставки, нужно посмотреть, есть ли у выбранного товара опция «бесплатная доставка»

Если нет – это неподходящий вариант, так как это — чересчур затратное дело.

Деньги за товар нужно перечислить сразу. Продавцу они попадут только после подтверждения о получении товара покупателем. Платить можно прямо платежной картой или через промежуточные сервисы – всё зависит от степени доверия к таким торговым интернет-ресурсам. Возвратить товар тоже можно, но лучше сразу отовариваться у продавца с хорошей репутацией, дабы избежать тяжб по поводу возврата. Посылка может идти и месяц, и полтора – это уже во власти почты.

Этапы монтажных работ

Итак, перед тем, как самостоятельно устанавливать панели на крыше жилого дома, Вы должны убедиться в следующем:

  • Кровля способна выдержать нагрузки от веса рамной конструкции и самой батареи, которую Вы собрались установить.
  • Находящиеся вблизи объекты не будут откидывать тень на поверхность батарей. Во-первых, недостаточное количество солнечной энергии снизит КПД устройств, во-вторых, некоторые панели вообще не будут работать, если хотя бы на небольшую часть поверхности будет падать тень. Ну и, в третьих, солнечная батарея может вообще выйти из строя в таком случае из-за так называемых «блуждающих токов».
  • Порывы ветра не будут угрозой автономной системе (установленная конструкция не должна представлять собой парусник).
  • Вы сможете без труда ухаживать за поверхностью солнечных панелей (отмывать их от грязи, счищать снег и т.д.).

На основании всех этих моментов нужно первым делом самому правильно выбрать, где лучше установить систему на крыше дома. Сразу же следует отметить, что система должна находиться на южной стороне постройки, так как именно на эту область приходится максимальное количество солнечной энергии в световой день.

После того как Вы определитесь, где именно будут размещены панели (либо коллекторы), необходимо переходить к сборке рамной конструкции и установке ее на кровлю. Обязательно используйте только металлические уголки и профиля. Изготавливать каркас из бруса не рекомендуется, т.к. он быстрее потеряет свои прочностные свойства. Лучше всего использовать квадратный профиль 25*25 мм либо уголок, но на данном этапе все сугубо индивидуально – если Вы решили установить солнечную батарею большой площади, сечение профиля должно быть на порядок больше.

Отдельное внимание нужно уделить углу наклона панелей к плоскости горизонта, а иначе говоря – земной поверхности. Для каждого региона условия немного отличаются, но обычно весной рекомендуется выполнять установку солнечных батарей под углом 45 градусов, а ближе к осени 70-75

Именно поэтому нужно заблаговременно продумать конструкцию рамы, чтобы можно было вручную выбирать, под каким углом установить систему под солнцем. Обычно раму изготавливают в форме треугольной призмы и крепят к крыше с помощью болтов.

Сразу же обращаем Ваше внимание на то, что на плоской крыше или на земле не нужно выполнять горизонтальную установку панелей. В зимнее время Вам придется постоянно убирать снег с поверхностью, а иначе система не будет работать

Еще одно не менее важное требование – между крышей и солнечной батареей обязательно должно быть воздушное пространство (актуально в том случае, если Вы решили установить панель без рамы на гибкую либо металлочерепицу). Если воздушное пространство будет отсутствовать, ухудшиться отвод тепла, что может в дальнейшем за короткий промежуток времени вывести систему из строя! Исключением являются крыши из шифера либо ондулина, которые благодаря волнистой структуре кровельного материала, самостоятельно обеспечат подход воздуха

Ну и последний важный момент установки – солнечные батареи нужно крепить в горизонтальном положении (длинной стороной вдоль дома). Если пренебречь данным правилом может произойти неравномерный нагрев верхней и нижней области панели, что заметно снизит эффективность использовать автономной системы электроснабжения либо отопления частного дома.

Порядок монтажа системы электроснабжения участка на мачтах и стене Вы можете на данном видео:

Вот и все, что хотелось рассказать Вам о том, как установить солнечные батареи для дома своими руками! Надеемся, что предоставленная инструкция с фотоотчетами и видеоуроками была для Вас интересной и полезной!

Также читают:

  • Как меньше платить за свет легально
  • Как выбрать солнечные батареи для дома
  • Как сделать светодиодный прожектор своими руками
  • Схемы подключения солнечных батарей

Способ изготовления солнечных батарей

Сначала определимся что нужно:

  • Фотоэлементы.
  • Основание для крепления самого ценного.
  • Площадка где будет стоять будущая электростанция.

Теперь разберемся детальнее с каждым пунктом.

Сборка солнечных модулей из кремниевых фотоэлементов

Фотоэлементы с одного бока покрыты тонким слоем фосфора. Иногда там может быть бор.

Данный слой концентрирует в одном месте большое количество электронов. Они не разбегаются так как удерживаются фосфорной пленкой.

На пластине прикреплены металлические дорожки, по которым в дальнейшем протекает электрический ток. Данные кремневые элементы достаточно хрупкие поэтому будьте аккуратными при работе с ними.

Уровень напряжения зависит от количества таких полноценных пластинок.

Основные составляющие части:

  1. Кремневые пластины.
  2. Рейки.
  3. ДСП, несколько листов.
  4. Уголки из алюминия.
  5. Поролон толщиной 1,5-2,5 см.
  6. Что-то прозрачное для основания кремниевых пластин. Обычно это оргстекло.
  7. Шурупы или саморезы.
  8. Герметик.
  9. Провода.
  10. Клейма.
  11. Диоды.

Так же потребуются такие инструменты как:

  • Ножовка.
  • Шуруповерт.
  • Паяльник.
  • Мультиметр.

Для самостоятельной сборки солнечного модуля используют моно или поликристаллические фотоэлементы с параметрами 3 на 6 дюйма. Их можно отыскать в любом китайском магазине. Чтобы с экономить можно приобрести «специальные группы-пачки». Правда в них часто встречается брак.

Масса торговых точек продает фото пластины пачками по 36 или 72 штуки.

Чтобы соединить разделенные пластины-модули нужны специальные шины. А что бы сборку включить потребуются клеймы.

Теперь, когда с кремневыми фотоэлементами стал все ясно, идем собирать основание.

Остов для солнечной батареи

Это самое простое что можно изготовить в домашних условиях! Обычно его выполняют из реечек или алюминиевого профиля. Его без проблем можно приобрести в хозяйственном магазине. Целесообразно работать с алюминием по следующим причинам:

  • Он легкий и не очень давит на опорную установку.
  • Не ржавеет.
  • Не поглощает влагу.
  • Не подвержен гниению в отличие от древесины.

Прозрачный элемент

При покупке обратите внимание на:

  • Процент преломления солнечного света. Чем он ниже, тем лучше! КПД пластин будет больше.
  • На сколько он поглощает инфракрасные лучи.

На его роль подойдут:

  • Плексиглас.
  • Поликарбонат. Чуть хуже.
  • Оргстекло.

От уровня поглощения зависит будет ли повышаться температура на кремниевых пластинах. Лучше всего пользоваться антибликовым прозрачным стеклом.

Определяемся с местом

Размер солнечного модуля зависит от количества, фотоэлементов, которые будут в него установлены. Лучше всего ставить батареи в место куда свет солнца падает со всех сторон. Так же можно оснастить подобную электростанцию автоматическим поворотом. То есть она будет всегда повернута к солнцу за счет этой штуки. Поворотное устройство для солнечной батареи можно изготовить своими руками.

Проследите за тем чтобы тени домов и деревьев не падали на нашу самодельную солнечную батарею.

Угол наклона зависит от:

  • Климата.
  • Того где находится дом.
  • Времени года.

Солнечные элементы питания выдают максимальный КПД в тот момент, когда лучи падают перпендикулярно.

По некоторым расчетам было выяснено что 1кв метр выдает 120 Вт. В результате этого можно предположить, что на обычный дом в месяц будет уходить 300 кВт. Поэтому нужно задействовать площадь в 20 квадратных метров.

В результате всего выше сказанного солнечная батарея, выполненная своими руками, поможет сэкономить часть средств на электричество.

Советы

Специалисты дают несколько рекомендаций о том, как правильно уложить и соединить солнечные батареи.

Чаще всего изделия, использующие альтернативные источники энергии, крепят на кровле либо на стенах домостроения, реже используют специальные надежные опоры

В любом случае должны быть полностью исключены какие-либо затемнения, то есть батареи должны ориентироваться таким образом, чтобы на них не падала тень от высоких деревьев и расположенных по соседству зданий.
Монтаж набора пластин проводят рядами, их расположение параллельное, в связи с этим крайне важно предусмотреть, чтобы вышерасположенные ряды не бросали тень на те, что находятся ниже. Это требование очень важно, поскольку полное или частичное затенение провоцирует сокращение и даже полное прекращение какой-либо выработки энергии, кроме того, может возникнуть эффект образования «обратных токов», что зачастую служит причиной поломки оборудования.

Грамотная ориентация относительно солнечного света имеет принципиальное значение для эффективности и результативной работы панелей

Очень важно, чтобы поверхность получала весь возможный поток ультрафиолетовых лучей. Правильную ориентацию рассчитывают, основываясь на данных о географическом расположении строения

К примеру, если монтаж панелей производится с северной стороны здания, то панели следует ориентировать на юг.
Не меньшее значение имеет и общий угол наклона конструкции, он также определяется географической ориентацией строения. Специалисты рассчитали, что этот показатель должен соответствовать широте расположения дома, а поскольку солнце в зависимости от времени года несколько раз меняет свое удаление расположения над горизонтом, то имеет смысл продумать корректировку окончательного угла монтажа батарей. Обычно коррекция не превышает 12 градусов.

  • Батареи нужно укладывать таким образом, чтобы обеспечить к ним свободный доступ, поскольку в холодное зимнее время потребуется периодически очищать их от нападавшего снега, а в теплое время года – от дождевых разводов, которые существенно снижают эффективность использования батарей.
  • На сегодняшний день в продаже имеется немало китайских и европейских моделей солнечных батарей, которые отличаются стоимостью, поэтому каждый может устанавливать оптимальную для своего бюджета модель.

В заключение следует обратить внимание на то, что наибольшую выгоду от применения солнечных батарей получит наша планета, поскольку данный источник энергии не причиняет абсолютно никакого вреда окружающей среде. Если вам как потребителю небезразлично будущее нашей Земли, потенциал ее земельных ресурсов и сохранение природных богатств, то солнечные батареи – это лучший выбор

О том, как установить солнечную батерею на крышу дома, смотрите в следующем видео.

На что обратить внимание при установке

Расчет для подключения солнечных батарей (Нажмите для увеличения)Солнечные батареи не сильно привередливы, а потому их можно установить практически в любом месте вашей крыши, балкона или же прямо на участке загородного дома. Главное в подключении, это соблюдение двух правил, без которых потребление электроэнергии будет практически невозможным:

  • угол наклона от горизонта;
  • ориентация расположения.

Так, поверхность должна стоять лицом на юг, так как чем больше лучей попадет на батарею под 90 градусов, тем лучше будет работать устройства. Нельзя назвать точные координаты и принцип размещения ведь все это зависит от вашей местности, климата, продолжительности времени года и является абсолютно уникальным. Если вы житель Московского региона, то ваш угол наклона будет составлять 15-20 градусов летом, и от 60 до 70 градусов зимой. Для того, чтобы батареи приносили максимальный эффект, необходимо менять их расположение каждое лето и зиму.

Имейте ввиду: солнечные установки не должны контактировать с холодными температурами, а потому если вы хотите установить их прямо на участке, поднимите фотоэлементы на 50 сантиметров от уровня земли, это убережет их от снега и переохлаждения.

Гибкие пленочные фотоэлементы на основе аморфного кремния имеют ряд преимуществ и значительно удобнее в работе

  • Элементы первого поколения являются однопереходными. Они имеют низкий КПД — всего 5% и относительно небольшой срок эксплуатации — не более 10 лет.
  • Пленка второго поколения тоже однопереходного типа, но уровень КПД у нее повышен до 8%, увеличен и срок эксплуатации.
  • Тонкопленочные батареи третьего поколения обладают КПД до 12%, и обладают длительным сроком службы, составляя конкуренцию кристаллическим вариантам.

Сравнение солнечных фотоэлементов

Если сравнивать кристаллические и пленочные батареи, то у последних существует ряд существенных преимуществ, благодаря которым часто предпочтение отдается именно им:

  • Аморфные пленочные элементы лучше реагируют на изменение температуры, в частности, на ее повышение. В солнечные месяцы года этот тип батарей способен произвести большее количество энергии по сравнению с кристаллическими аналогами — те при нагреве способны потерять до 20% мощности.
  • Пленочные батареи продолжают выработку энергии даже при рассеянном солнечном свете, в отличие от кристаллов, которые не генерируют энергию в пасмурную погоду. При слабом или рассеянном свете аморфная пленка способна вырабатывать до 20% энергии от своих номинальных показатели. Не слишком много, но лучше, чем ничего.
  • Стоимость кристаллических панелей гораздо выше, чем пленочных. Причем цена на последние продолжает снижаться из-за активного наращивания объемов их производства.
  • Пленочные солнечные батареи имеют меньшее количество дефектов и уязвимых мест. Дело в том, что жёсткие пластины при формировании панели спаиваются между собой, а пленка устанавливается в корпус конструкции в целом виде.

Если подвести итоги и вывести их в таблицу, то сравнительные характеристики пленочных аморфных и жестких кристаллических солнечных фотоэлементов будут выглядеть следующим образом:

Параметры Кристаллические панели Аморфные тонкопленочные батареи
КПД изделий 9÷20% 6÷12%
Выходное напряжение одного фотоэлемента Около 0,5 В Около 1,7 В
Световой спектр максимальной чувствительности Ближе к красному цвету, то есть для эффективной работы необходимо яркое солнце. Ближе к ультрафиолету, то есть восприимчивы и к рассеянному освещению.
Гибкость Хрупкие и ломкие, требуют обязательной жесткой основы и надежной защиты от механического воздействия. Гибкие, легко гнутся, не заламываются.
Надежность при эксплуатации в экстремальных условиях Требуют жесткой основы и надежной защиты от механического воздействия. Более устойчивы к механическим воздействиям, хотя тоже требуют защиты.
Долговечность При должной защите, эксплуатируются длительное время, но с годами постепенно снижается эффективность работы изделий. Качественные изделия, выполненные с соблюдением технологии, выгорают на солнце на 4% за первые 4÷5 лет эксплуатации. Дешевые китайские аналоги могут подвести через 2÷3 года.
Вес Тяжелые. Легкие.

Необходимо уточнить, что производятся и комбинированные варианты солнечных батарей, то есть состоящие из кристаллических и аморфных элементов. То есть используются по максимуму все преимущества обоих типов. Однако, стоимость подобных изделий весьма высока, поэтому они не настолько популярны, как упомянутые выше батареи.

Что влияет на эффективность солнечных батарей?

Чтобы не удивляться тому, что солнечные батареи работают с разной эффективностью в различные периоды, необходимо выделить факторы, которые влияют на КПД системы. Причем названные ниже моменты действуют на солнечные батареи всех типов, но с различной интенсивностью.

  • При повышении температуры производительность любых фотоэлементов панелей снижается.
  • При частичном затемнении, например, если солнце попадает только на часть панели, а какое-то количество элементов остается неосвещенным, выходное напряжение падает за счет потерь неосвещенных пластин.
  • Панели, оснащенные линзами для концентрирования излучения, становятся совершенно неэффективными в облачную погоду, так как пропадает эффект фокусирования потока света.
  • Для достижения высокой эффективности работы солнечной батареи необходим правильный подбор сопротивления нагрузки. Поэтому панели подключаются не напрямую к приборам или аккумулятору, а через управляющий системой контролер, который обеспечит оптимальный режим функционирования батареи.

Недостатки солнечных батарей

У солнечных батарей существует ряд недостатков, узнав о которых многие хозяева жилья сразу отказываются от затеи их приобретения и установки.
