Топ-12 инверторов для солнечных батарей

Сколько инверторов должно быть в системе

В теории 1 прибора необходимой мощности должно хватить для всей электростанции. Но, если у вас большое количество фотоэлементов и они собраны в несколько линий, лучшу на каждую их них поставить такой преобразователь.

Почему так? Дело в том что нестабильная работа одной линии, например она расположена не на солнечной стороне, будет негативно сказываться на работе инвертора и его КПД будет в целом ниже

Если важно получить максимальную эффективность электростанции, такой вариант не подходит

Альтернативный вариант, это инвертор на несколько независимых MMP входов. Их может быть 2-4  и стоят такие модели значительно дороже.

Типы, отличающиеся напряжением выхода

Устройства подразделяются по этому признаку на меандровые и синусоидальные. Напряжение первых на выходе практически совпадает с питанием электросети, что служит гарантировано обеспечивает безопасность высокочувствительной техники

Выходной сигнал представляет собой синусоиду. Для работающего оборудования считается лучшей, если он идеальный. Это очень актуально особенно для телекоммуникационных устройств, измерительных высокочастотных приборов, медицинской техники

Даже беря во внимание высокую стоимость этих сложнейших инверторов, вариантов других для них не существует. Поэтому, столь серьезный параметр производителями указывается в характеристиках

У вторых — несинусоидальных инверторов, выходной импульс выглядит как прямоугольник — модифицированный (квази) синус.

Инверторы с идеальной синусоидой отличаются значительными размерами и стоят дорого.

Квази-синусоидальные, выдающие сигнал в треугольной формы, в виде трапеции и прямоугольника, востребованы больше, что объясняется меньшими их размерами и стоимостью.

Виды инверторов для СЭС

Существует несколько разновидностей сетевых инверторов, отличающихся некоторыми особенностями конструкции и назначением. При сборке комплекса солнечных батарей используются различные варианты, требующие от владельца правильного понимания специфики и особенностей их работы. Прежде всего, инверторы различают по форме выходного сигнала:

• синусоидальные
• прямоугольные
• псевдосинусоидальные

Синусоидальные

Наиболее предпочтительным вариантом конструкции является синусоидальный инвертор солнечных батарей. Он способен выдать наиболее качественную форму сигнала, оптимальную для всех бытовых приборов, технических и электронных устройств.

Прямоугольные

Инверторы с прямоугольным сигналом — самые дешевые, но их рекомендуют применять только для простых осветительных приборов. Многие виды бытовой техники от таких источников не могут работать.

Псевдосинусоидальные

Псевдосинусоидальные приборы — это компромисс между первым и вторым видами, способными работать с любыми устройствами. Однако, для работы с некоторыми чувствительными видами потребителей их лучше не использовать. Кроме того, от псевдосинусоидальных инверторов могут возникать помехи и шумы.

Кроме этого, есть инверторы, предназначенные для работы в разных условиях. Рассмотрим их внимательнее:

Сетевые

Обычно сетевой энергией пользуются в дневное время, когда аккумуляторы солнечных батарей заряжаются. Ночью происходит переход на автономное питание, до того момента, когда заряд АКБ будет исчерпан. В дневное время возможна отдача энергии в сеть, если заряд батарей полон. Эту функцию также используют, если мощность солнечных батарей значительно превышает потребности дома.

За рубежом существуют такие программы и тарифы, где отданная энергия учитывается и оплачивается владельцу солнечной батареи. В нашей стране таких возможностей пока нет, поэтому сетевые инверторы для солнечных электростанций используются только для питания потребителей и переключения режима подачи энергии.

Этот вид приборов считается наиболее удачным, поскольку работает с перерывами и обладает высокой долговечностью. Его недостаток состоит в необходимости иметь параллельное подключение к централизованному источнику.

Автономные

Такая схема предполагает высокие нагрузки, поэтому мощность инвертора подбирается с определенным запасом. Кроме того, необходимо обеспечить параметры инвертора, превышающие пусковой ток наиболее мощного потребителя

Это важно, поскольку пиковое значение способно вывести устройство из строя

Например, холодильник или кондиционер при запуске превышает рабочую мощность в 10 раз, поэтому иметь определенный запас надо обязательно. Перед покупкой следует выполнить подсчет суммарной мощности всех потребителей и учесть пиковые пусковые нагрузки. Кроме того, надо прибавить запас на компенсацию падения выходной мощности со временем.

Солнечный инвертор Sila 3000

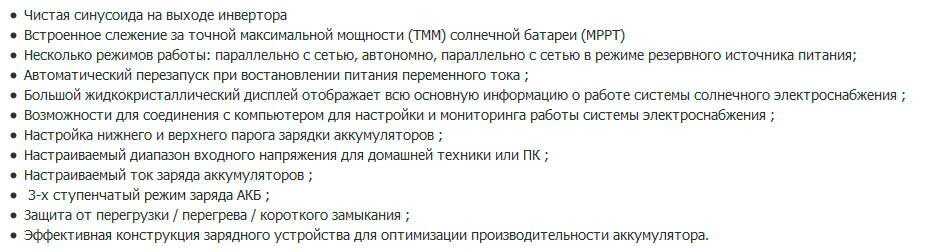

Одним из наиболее востребованных устройств считается гибридный солнечный инвертор Sila 3000, отзывы о котором свидетельствуют о высоких эксплуатационных возможностях. Например, при номинале 2,4 кВт, эти инверторы способны кратковременно давать 3 кВт без отрицательных последствий для себя. При возникновении пиковых пусковых нагрузок, гибридные солнечные инверторы Sila 3000 могут выдержать изменение режима работы. Несмотря на то, что они изготовлены в Китае, долговечность и надежность приборов весьма положительно оцениваются пользователями.

Критерии выбора автономных инверторов

При выборе автономного инвертора обратите внимание на несколько главных характеристик. Выделим главные параметры и их особенности

Количество фаз

При выборе числа фаз учтите следующие моменты:

• Если к вашему дому походит трехфазное напряжение (380 В), автономный инвертор также должен быть трехфазным.
• В ситуации, когда к автомату подключено только однофазное напряжение (220 В), оборудование должно быть соответствующим.

Номинальная / пиковая мощность на выходе

Оптимально, чтобы номинальная мощность автономного инвертора равнялась сумме нагрузок (потребителей в доме). Для надежности лучше покупать оборудование с запасом и учетом пусковых токов.

Фактор пусковых I характерен для холодильного оборудования, насосов и иной техники с индукционной нагрузкой. В ней токи в момент запуска могут в 7-10 раз превышать номинальный параметр.

Для расчета перемножьте пусковой ток на напряжение в доме и сравните с пиковым параметром мощности (первый показатель должен быть ниже).

Если разработчик не указал пиковый мощностной параметр автономного инвертора, это означает, что номинальный параметр в реальности пиковый.

Форма U вых

Это ключевой параметр, от которого зависит качество работы приемников.

Здесь выделяется три типа:

• Чистый синус.
• Квази синусоида.
• Прямоугольная синусоида.

Во избежание проблем в эксплуатации и повреждения оборудования рекомендуется выбирать автономный инвертор с правильной синусоидой.

Это связано с тем, что индуктивная нагрузка очень чувствительная к форме напряжения. Если на выходе устройства прямоугольная синусоида, основное оборудование не будет работать и может поломаться.

Квази синусоида — некий компромисс между чистой и прямоугольной синусоидой. Большая часть моделей автономных инверторов, представленных на рынке и имеющих такую характеристику, являются качественными. Но нужно быть осторожным, ведь попадаются и малонадежные варианты.

Защита оборудования

Хорошая модель автономного инвертора должна обладать полным набором разного рода защитных характеристик.

Выделим основные виды защит:

• от перегрева;
• защита АКБ;
• от КЗ;
• от перегруза на выходе.

Если на модели установлен вентилятор для принудительного снижения температуры, уточните у консультанта, функционирует ли он во всех ситуациях или включается только при повышении нагрузки выше определенного значения.

В лучших моделях вентилятор выключается при минимальной нагрузке

Как результат, автономный инвертор издает меньше шума, что важно при его установке в жилом доме

КПД

По параметру КПД можно понять, сколько энергии устройство расходует без пользы. Лучшие представители имеют КПД в диапазоне от 90 до 95%. Если этот параметр меньше 90%, 1/10 часть энергии будет расходоваться впустую, что является недопустимым для солнечных станций.

Собственное потребление

Показатель отображает, какую мощность потребляет оборудование без подключенной к нему нагрузки. Оптимально, если этот параметр составляет не больше 1% от номинальной мощности.

К примеру, если Sном автономного инвертора (номинальная мощность) составляет 3000 Вт, собственное потребление не должно превышать 30 Вт. Если устройство будет постоянно включено в сеть, лучше выбирать модель с низким параметром мощности.

Наличие спящего / дежурного режима

Суть опции состоит в отключении устройства, если оно не используется длительное время и отсутствует нагрузка.

В этом случае собственная мощность опускается до трех-шести Ватт. При этом автономный инвертор находится в режиме постоянного отслеживания тока, чтобы в любой момент включиться на полную мощность.

Но есть особенность. Во избежание трудностей с питанием девайсов, имеющих небольшие нагрузки, нужна опция ручного отключения дежурного / спящего режима. В этом случае владелец сможет сам активировать и деактивировать функцию в случае необходимости.

Если отключение не предусмотрено, возможна ситуация, когда автономный инвертор останется в дежурном режиме при подключении маломощной нагрузки, к примеру, зарядки.

В завершение отметим, что не берите слишком дешевые устройства, ведь их качество может оказаться далеким от идеала. Лучше выбирать модели с учетом производителя, характеристик и других параметров.

Классификация

Инвертор подбирают исходя из задач, которые он должен решать. Также на выбор модели влияет наличие источника переменного тока в месте его установки.

Среди инверторов различают:

1. Сетевые. Преобразовывают постоянный ток в переменный 220 В 50Гц. В общей системе электрификации дома работают без накопителей энергии (аккумуляторных батарей). При недостаточной генерации электричества, переключаются на питание от городской сети. При переработке энергии могут отдавать ее обратно в сеть.
2. Автономные устройства. Так же как и сетевые перерабатывают постоянный ток в переменный. При этом их подключают к аккумуляторным накопителям, и когда происходит нехватка возобновляемой энергии — включается питание от батарей.

   Данные инверторы могут выдавать обычную и модифицированную синусойду переменного тока. Устройства с модифицированной синусойдой стоят много больше, так как они способны питать разные бытовые приборы без вероятности их поломки.

3. Комбинированные устройства. Объединяют в себе достоинства сетевых и автономных аппаратов. Выдают ток синусоидальной формы высокого качества. Могут работать в цепочке с аккумуляторными батареями. Отдают излишки электроэнергии на экспорт.

Раньше избыток производимого электричества от ветряных генераторов или солнечных панелей необходимо было «выпускать» в защитные электрические потребители. Например, излишки электричества от ветряков пускали на обогрев водяных тенов, чтобы снять нагрузку с мотора генератора. С 6 февраля 2019 года все избытки электроэнергии можно продать государству на договорной основе. <

При этом на вашем участке или в доме устанавливают дополнительный счетчик, который считает Квт экспортного ток. Также принято различать инверторы по количеству фаз, которые выдает устройство на выходе:

• однофазные 220В;
• трехфазные 380В.

Еще один важный показатель — максимальная мощность инвертора. То есть, то количество тока, которым устройство может обеспечить разное количество бытовых потребителей. Согласно этому параметру можно составить следующую классификацию:

1. Мощностью до 500 Вт. Такое устройство может вырабатывать электричество для небольшого дачного дома или подсобного хозяйства. Он хорошо подойдет для обеспечения работы осветительных приборов на участке.
2. Мощностью до 2.5 Квт. Эти аппараты выбирают для работы устройств в домах, без подсоединения отопительных устройств.
3. Мощностью до 4.5 Квт. Такие устройства могут покрыть потребности в электроэнергии практически в любом доме или на садовом участке.

Существуют и более мощные устройства, однако они стоят очень дорого, поэтому в рамках данной статьи мы не будем их рассматривать.

Выбор инверторов для солнечных батарей

Существуют совмещенные конструкции контроллеров и инверторов, т. е. в одном корпусе собраны два устройства. Давно известно, что у совмещенных устройствах параметры хуже, чем у отдельно собранных. Это относится и к преобразователям, поэтому лучше выбирать отдельный инвертор с более высокими параметрами.

Потери в проводах зависят от их длины и величины постоянного напряжения. При выходной мощности солнечной системы более 1, 5 кВт напряжение со стороны солнечных панели и аккумуляторов должно быть 48 В. А длина соединяющих проводов не должна превышать 3 – х метров между солнечными панелями и инвертором. Мощность преобразователя в идеальном варианте должна быть равна сумме всех мощностей нагрузок.

Но на практике выбирают устройство по пиковой мощности. Пиковая мощность – это такая максимальная мощность устройства, при которой преобразователь работает несколько секунд на больших токах с сохранением своей работоспособности. Если в паспорте нет параметра пиковой мощности, значит, указанная мощность и есть пиковая.

Производительность инвертора в зависимости от загрузки солнечными батареями

Такие бытовые приборы как холодильники, стиральные машины, пылесосы и другие, имеют в момент запуска пусковые токи в 5 – 7 раз превосходящие номинальные токи. Поэтому пиковая мощность инвертора должно учитывать эти токи. Пиковая мощность превышает номинальную в 1,5 раз. Качество преобразователя можно определить по весу. Если устройство легкое, то его качество низкое, так как отсутствует тяжелый трансформатор.

По весу на 100 Ватт мощности приходится килограмм массы прибора.  При мощности в 500 Вт инвертор весит 5 кГ. У хорошего качества приборов КПД 98%, с понижением этого параметра качество устройства ухудшается. Чтобы не переплатить за мощность инвертора для северных широт выбирают 90% мощности прибора от мощности солнечных панелей, на юге 120% из-за большой солнечной активности.

Расчет минимального количества модулей в цепи с учётом допустимого пускового напряжения инвертора

Каждый инвертор имеет минимальное напряжение на входе, в нашем случае это 200 В.

Минимальное входное напряжение инвертора Fronius SYMO 10 кВт

В свою очередь, модули достигают минимального рабочего напряжения при граничной температуре 70 ° C. Поэтому минимальное количество панелей в стринге рассчитывается для этой температуры, округляя значение вверх. В этом случае используются формулы:

где:

• Uoc (Tmax) — напряжение при максимальной температуре 70 ° C;
• U_oc — напряжение холостого хода (38,5 В);
• T_max — максимальная рабочая температура (70 ° C);
• β_T — температурный коэффициент модуля (-0,31 %/K);
• Nmin — минимальное количество солнечных батарей;
• U_dcstart — Подаваемое начальное напряжение (200 В).

U_{oc (Tmax)} = 38,5· (1 + (70 — 25) · (-0,31 / 100)) =33,13

N_min ≥ 200 / 33,13 = 6,04

Принимаем ближайшее целое значение в большую сторону, таким образом рекомендуется устанавливать последовательно не менее 7 модулей в один стринг.

Возможные схемы подключения

При построении фотоэлектрического комплекса, комбинированного с центральной сетью, существуют разные варианты подсоединения инвертора.

Вариант #1 – схема с контроллером заряда DC

Наиболее популярный вариант, где заряжение аккумуляторной батареи осуществляется через солнечный контроллер МРРТ (анализ точки пиковой мощности).

В схеме используется преобразователь, поддерживающий передачу электричества в сеть или нагрузку, если напряжение аккумулятора превосходит заданный пользователем параметр

Особенности решения:

• эффективное использование возобновляемой энергии при наличии/отключении сети;
• возможность активации работы от солнечной системы после разрядки аккумулятора.

А также еще одним решением является несколько увеличенные потери на преобразование энергии на участке «контроллер-аккумулятор-инвертор».

Вариант #2 – схема с гибридным и сетевым преобразователем

Сетевой преобразователь на выходе батарейного инвертора. Согласно схеме два конвертера подсоединены к разным солнечным батареям.

Гибридный преобразователь подведен к опционной фотоэлектрической панели для подзарядки аккумулятора, сетевой – соединен с основным солнечным модулем.

При нормальных условиях (наличие сетевого тока) сетевой преобразователь питает резервируемую нагрузку, КПД преобразование – около 95%. Излишек энергии поступает на аккумулятор, а при его наполнении – в общую сеть

• бесперебойная работа независимо от наличия центрального сетевого напряжения;
• высокий КПД и минимизация потерь на стороне DC благодаря достаточному уровню напряжения солнечной батареи;
• аккумуляторы почти всегда функционируют в буферном режиме, что увеличивает их срок службы;
• использование гибридных инверторов, рассчитанных на заряд аккумулятора с выхода;
• необходимость регулировки работы сетевого инвертора.

Суммарная мощность сетевого преобразователя не должна превышать мощность гибридного «конвертера» – это позволяет утилизировать энергию солнечных батарей в случае разряда аккумулятора, отключения сети.

Независимо от выбранной схемы, при подключении инвертора следует учитывать ряд нюансов:

1. Проводные соединения для DC не должны быть длинными. Инвертор желательно располагать в близости (до 3-х м) от солнечных батарей, а далее «наращивать» магистраль с AC.
2. Преобразователь недопустимо монтировать на конструкции из горючих материалов.
3. Стеновой инвертор располагается на уровне глаз для удобства считывания информации с дисплея.

К подключению моделей мощностью более 500 Вт предъявляются особые требования. Соединение должно быть жестким с надежным контактом между клеммами прибора и проводами.

Также на нашем сайте есть другие статьи по солнечной энергетике и подключению отдельных компонентов и модулей при сборке автономной системы.

Рекомендуем к ознакомлению следующие материалы:

• Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам
• Зарядное устройство на солнечных батареях: устройство и принцип работы зарядки от солнца
• Как сделать солнечную батарею своими руками: способы сборки и монтажа солнечной панели

Мощность инвертора и солнечных батарей

Номинальная мощность на стороне переменного тока AC определяет максимальную мощность потребителей, которые могут быть подключены к инвертору, или максимальный объем энергии, который может быть подключен к сети. Этот параметр всегда указывается в техническом паспорте. Инвертор для оптимальной эффективности должен работать как можно ближе к номинальной мощности. Эффективность преобразования может составлять до 98% в зависимости от модели. Если мощность генерируемого тока от солнечных батарей падает, например, в пасмурный день, когда солнечная интенсивность не превышает 200 Вт/м², эффективность инвертора резко падает.

Мощность по постоянному току DC, как правило не фиксированная и определяется на основании выходной мощности. Оптимальный диапазон мощности солнечных батарей составляет от 80 до 120% от номинальной выходной мощности инвертора. Производители инверторов обычно рекомендуют немного «перегружать» инвертор по стороне постоянного тока, поскольку мощность солнечных батарей всегда задается для условий STC, которые редко достигаются на практике. Энергия порядка 1000 Вт/м² в течение всего года составляет всего от нескольких дней до нескольких часов, что составляет всего 1-2% от общего времени солнечного излучения. В оставшееся время мощность солнечного излучения не превышает 800-900 Вт/м². Это означает, что 98% времени солнечные батареи работают максимум на 80-90% от их мощности.

Кроме того, мощность солнечных батарей падает со временем эксплуатации, это связано с эффектом деградации кремниевых фотоэлементов. Этот процесс идет довольно медленно, но уже в первый год работы производительность падает в среднем на 1-2 процента. Из этого следует, что солнечные батареи никогда не достигают номинальной мощности для условий STC, предоставляемой заводом-изготовителем.

Технические характеристики инвертора — общие данныеТехнические характеристики инвертора — выходные данныеТехнические характеристики инвертора — входные данные ( для примера расчетов выбираем инвертор Fronius SYMO 10.0-3-M)

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

• Малый размер.
• Хорошая защита.
• Малое потребление энергии.
• Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

• Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
• Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
• В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
• При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
• Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

1. Стоимость в пределах нормы.
2. Быстро преобразуют напряжение.
3. Стабильно работают при высокой влажности.
4. Легко устанавливается пониженный варикап.
5. Имеется подстройка частоты.
6. Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

• Небольшая стоимость.
• Все приборы отлично работают.
• Генерирует шумовые волны, создает помехи.
• Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

• Работают просто и понятно.
• Стоимость низкая.
• Не защищены от скачков напряжения.
• Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

• Защищает технику от резкого изменения напряжения.
• Стоят дорого.

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Материал

Для изготовления корпуса преобразователя могут использоваться разные материалы:

• Алюминий.
• Сталь.

Также существуют комбинированные варианты (алюминий с пластиком и сталь с пластиком).

Алюминиевый корпус лучше других обеспечивает пассивное охлаждение. Изделия из стали обладают повышенной прочностью. Вариант из пластика подходит только для маломощных инверторов.

Мнение эксперта
Кузнецов Василий Степанович

Вне зависимости от материала корпуса и типа охлаждения, устанавливать инвертор необходимо только на открытом пространстве, чтобы обеспечить беспрепятственное отведение тепла.

Выводы и полезное видео по теме

Здесь менеджер продающей компании рассказывает о принципах выбора инвертора:

В этом видео освещен вопрос подключения инвертора:

Фотоэлектрический сетевой инвертор, как неотъемлемая часть гелиосистемы, позволяет получить полную независимость от централизованного электроснабжения и роста цен на электроносители.

«Умные системы», включающие сетевой преобразователь, делают доступным, надежным и управляемым процесс потребления энергии. При этом никак не нарушается комфорт в доме.

Хотите рассказать, как собрали собственную мини-электростанцию с инвертором для гелиобатарей? Владеете ценной информацией по теме, которая может быть полезна посетителям сайта? Пишите, пожалуйста, в находящемся ниже блоке, публикуйте фото и задавайте вопросы.
