Системы защиты от протечек воды в квартире

Как работает такая система?

“Аквасторож” — это комплекс устройств, способных выявлять наличие протечек воды в доме и устранять их буквально в считанные секунды.

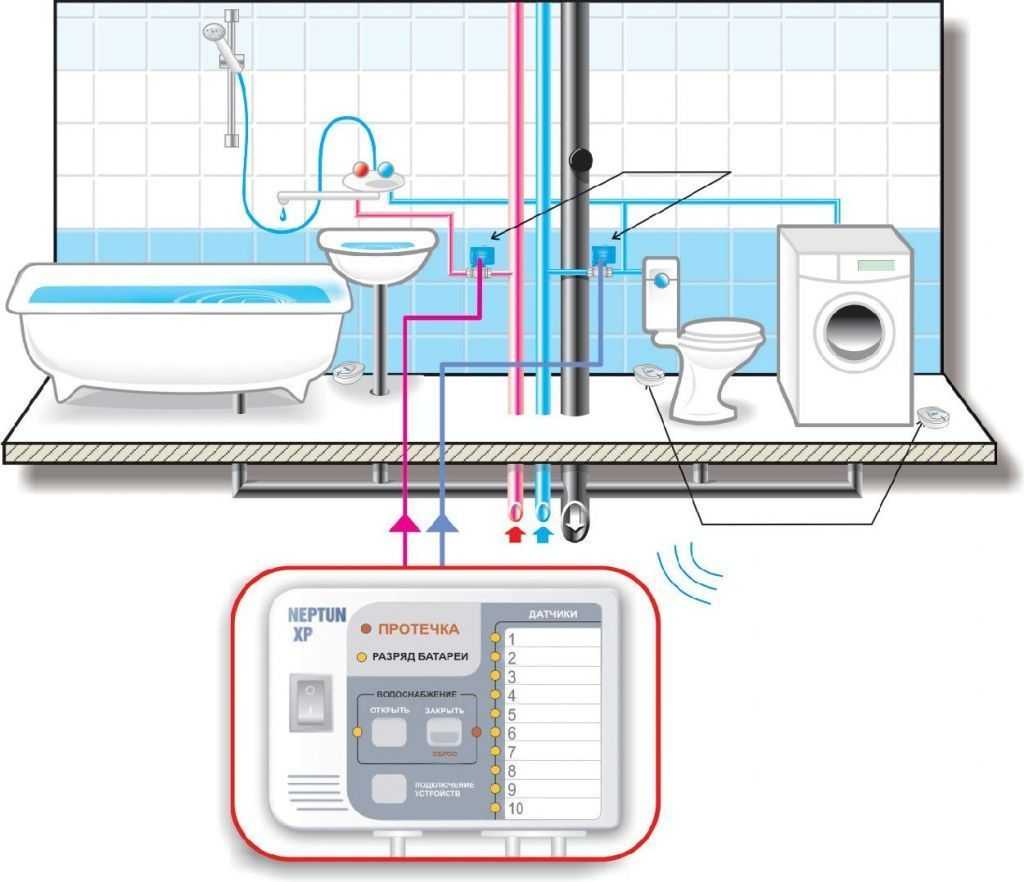

Работают такие системы следующим образом: на полу в местах вероятных протечек устанавливают специальные датчики, которые реагируют на значительное повышение влажности, т.е. на протечку.

Галерея изображений
Фото из

Для того чтобы жизнь не омрачали значительные экономические потери и судебные разбирательства, нужно установить систему защиты от протечек

Затопления случаются из-за аварий в водопроводных сетях и из-за забывчивости пользователей, не перекрывающих своевременно воду

Даже если зальет квартиру, расположенную в первом этаже, урон будет значительный. Покупка и установка системы защиты обойдется дешевле

Система защиты от затоплений предотвратит массу негатива в частных жилых объектах и в офисных помещениях

Датчики обнаружения протечек при проявлении первых признаков передают сигнал для перекрытия подачи холодной и горячей воды

Входящие в систему защиты датчики обнаружения протечки устанавливаются возле приборов и узлов водопроводной и отопительной водяной системы

Комплект устройств защиты от потопов Аквасторож выпускается с проводными и беспроводными датчиками, которые в постоянном режиме отслеживает контроллер

Распространенная аврийная ситуация

Система защиты от потопов

Потоп в загородном коттедже

Зачем нужен Аквасторож в квартире

Отсутсвие защиты в офисном помещении

Устройство реагирования

Места расположения устройств фиксации

Проводной и беспроводной вариант

Сигнал с датчиков поступает на контроллер, который диагностирует опасную ситуацию и полностью перекрывает подачу воды на часть водопроводной системы, расположенную в квартире. Вода в системе иссякает, и протечка прекращается. Управление потоком водопроводной воды осуществляется с помощью особых шаровых кранов, установленных на входе водопровода в квартиру.

Система более чем актуальна там, где большую часть времени жильцы отсутствуют, что не позволяет своевременно отреагировать на аварийную ситуацию. Такие автоматизированные комплексы стоят не дешево, но следует понимать, что ремонт собственного жилья и компенсация соседям за затопленную квартиру обойдется значительно дороже.

Некоторые предпочитают решение из серии “дешево и сердито”. Они просто перекрывают воду на стояке каждый раз, когда покидают квартиру. Не самый разумный вариант, поскольку ресурс запорного крана на такое обращение не рассчитан. Вскоре его придется заменить. Если верить отзывам тех, кто уже использует защиту от протечек воды аквасторож — это надежная и удобная система.

Причины протечек

Скорее всего, об этом явлении всем известно, но давайте еще раз пробежимся по вероятным причинам потопов.

  1. Человек забывчив. Нередко, открыв кран в ванной, мы отвлекаемся. Ванна естественно переполняется, и вспомнить о ней помогает настойчивый стук соседа снизу в дверь.
  2. Старые водопроводные сети. Ничто не вечно, даже стальные трубы. Они постепенно ржавеют, стенки истончаются и под напором воды лопаются. Этот эффект хорошо знаком владельцам квартир многоэтажек, построенных в далекие 70–80 года ХХ века.
  3. Запорная арматура. Желание сэкономить, когда даже при замене труб устанавливаются проходные или отсекающие краны сомнительного производства. Зачастую старый советский кран предпочтительнее, чем новый китайский. Иными словами — краны тоже ломаются, лопаются и вода под давлением заливает сначала хозяина квартиры, а потом и соседа этажом ниже.

Это только проблемы по системам водоснабжения. А если забилась раковина? Сценарий тот же — перелив, мокрый пол, сосед снизу.

Особенности установки и монтажа

Конструкция системы относительно простая и процесс монтажа немного напоминает сборку детского конструктора. Самый сложный этап — установка запорных кранов в начале водопроводной системы квартиры.

Эти элементы имеют очень компактные размеры, поэтому с выбором подходящего места для монтажа кранов проблем обычно не возникает. После этого нужно собрать и повесить на стену в подходящем месте контроллер с присоединенным к нему батарейным блоком. Внутри блока, конечно же, уже должны стоять батарейки.

Эта схема отображает порядок монтажа отдельных элементов системы защиты от протечек «Аквасторож». Никакие ремонтные работы для этого не обязательны (+)

Теперь следует установить проводные датчики в местах вероятных протечек: под ванной, кухонной мойкой, возле унитаза и т.п. Там, где нет возможности проложить провода, ставят беспроводные сигнализаторы. Затем проводные датчики последовательно соединяют проводами, вставляя их в соответствующие гнезда. Провода подключают к контроллеру.

Галерея изображений
Фото из
Шаг 1: К стене в удобном для обслуживания контроллера месте устанавливаем монтажную пластинку

Шаг 2: К понтажной пластине прикрепляем сам контроллер, к которому заранее присоединили запланированное количество модулей

Шаг 3: Для удобства проведения монтажных работ краны разбираем, резьбы обматываем фум лентой

Шаг 4: Выбрав удобное место, чаще всего оно находится после счетчиков, устанавливаем в водопровод краны с электромотором

Шаг 5: Подсоединяем к трубопроводу второй кран, устанавливаем на оба шаровых устройства моторы и собираем трубопровод

Шаг 6: Провода от электромоторов, установленных на шаровые краны, нужно уложить так, чтобы риск повреждения их был сведен к нулю

Шаг 7: Зеленая стрелка показывает разъемы датчиков, синяя — на гнезда для кранов, сиреневая — подключение к внешнему питанию, желтая к блоку с батарейками, голубая на подключение блоков расширений

Шаг 8: Собранную систему нужно протестировать на предмет работоспособности. Если функционирует нормально, можно пользоваться

Крепление монтажной панели

Фиксация котроллера на стене

Подготовка кранов к установке

Установка проточной части кранов

Сборка кранов и соединение труб

Укладка проводов шаровых кранов

Подключение проводов в гнездах контроллера

Контроль работы собранной системы

После этого систему с проводными датчиками можно считать готовой к работе. Для подключения беспроводных датчиков понадобится установить радиобазу и затем выполнить следующие манипуляции:

  • коротко нажать на кнопку “+1”;
  • дождаться мигания световой индикации, указывающей на ячейку, предназначенную для этого датчика;
  • замкнуть контакты на беспроводном сигнализаторе;
  • дождаться короткого звукового сигнала, который свидетельствует об успешной настройке.

Кстати, если был приобретен готовый комплект с беспроводными датчиками, их настраивать не нужно, все уже сделано. Если аварийная ситуация не возникает, о существовании “Аквасторожа” в доме можно забыть, но он напомнит о себе в следующих случаях:

  • если батарейки резервного питания или беспроводного датчика разрядились и нуждаются в замене;
  • если потеряна связь с одним из беспроводных датчиков;
  • если выявлен обрыв провода.

На эти сигналы следует соответствующим образом реагировать, иначе система расценит ситуацию как аварийную и отключит воду даже при отсутствии явной протечки.

Если авария все же случилась, контроллер запищит. Звук тревоги также будут издавать все беспроводные датчики. Звук можно отключить, но открывать краны не стоит до тех пор, пока все датчики не будут осушены, иначе система снова перейдет в аварийное состояние. К счастью, есть две функции, позволяющие отключить датчики на один час или на 48 часов.

Первый вариант удобен, если на просушку датчиков нет времени или в доме выполняется влажная уборка. Режим отключения на двое суток используют для ситуаций, когда контакт с водой может оказаться более длительным. В любом случае система автоматически включит датчики по истечении установленного времени.

Чего не хватает системе Аквасторож ПРЕМИУМ PRO?

Мне хочется обратить внимание на два момента, которые я считаю довольно спорными. Не уверен, что их реализация положительно скажется на простоте и надежности системы, тем не менее, поразмышлять на эту тему будет полезно для всех нас

Выше я говорил о возможности разделения дома на несколько зон, что позволяет значительно ускорить локализацию аварийного участка. Но это касается только мониторинга. Что же касается контроля кранов, то вне зависимости от того, где произошла протечка, перекрываются все краны, оставляя без воды весь дом. В принципе, очень разумно, но что делать, если возникает необходимость в локальном перекрытии воды? Например, если Аквасторож ПРЕМИУМ PRO используется не только для мониторинга и контроля системы водоснабжения, но и для отопления? В этом случае, прорыв гибкой подводки оставит дом без тепла. Можно было бы подумать о возможности программирования контроллера, чтобы определенные цепи датчиков могли управлять определенными группами кранов. Но в этом случае значительно усложнился бы процесс инсталляции системы и появилась бы вероятность неправильной работы, заложенного пользователем алгоритма, что может привести к резкой потере надежности и безопасности системы в целом. Мой совет такой. Если перед вами стоит задача по разделению зон защиты от протечки, рекомендую подумать об установке, например, двух контроллеров. По деньгам такой вариант обойдется заметно дешевле, чем гипотетический контроллер с возможностью программирования, и при этом сохранится простота и надежность системы.

Второй момент связан с использованием автономной GSM сигнализации. Никаких проблем с подключением сигнализации для оповещения нет. Напомню, для этого используем низковольтное реле. Но возможности GSM сигнализации не ограничиваются только оповещением. Было бы полезно реализовать на ее базе возможность удаленного управления системой. Сделать это очень просто, главное, чтобы GSM сигнализация имела два свободных реле. Схема подключения аналогична схеме подключения проводного пульта дистанционно управления. Кстати, а что мешает использовать контроллер Аквасторож ПРЕМИУМ PRO для удаленного управления котлом или кондиционерами? Я не вижу особых проблем. Достаточно воспользоваться одним или несколькими модулями «Силовой расширитель», но это уже не типовое применение системы «Аквасторож», и в этом обзоре рассматривать его не стану.

Как самостоятельно установить «Аквастоп»

Монтаж датчика протечки воды с клапаном будет включать в себя сразу 3 этапа – установка шаровых электромагнитных кранов с затворным механизмом, датчики протекания, а после установка контроллера. Шаровые краны следует обязательно устанавливать за вентилями вводного типа.

Запорная арматура врезается в водопроводные коммуникации – для начала следует перекрыть водную подачу, от вводных вентилей следует отсоединить разводку, а после выполнить монтаж крана. Если выход трубы будет иметь внутреннюю резьбу, то кран оборудование следует вкрутить в вентиль для ввода. Если резьба же внешнего типа, то для начала следует установить американку – фитинг будет помогать соединять оба участка трубы и при этом не вращать их.

Резьбовое соединение следует обязательно уплотнять, и для этого можно использовать ФУМ ленту, паклю или герметик. Американку следует закручивать при помощи ключа требуемого размера. При установке крана «Аквастоп» следует вначале определить направление потока воды. Повернуть запорную арматуру другой стороной нельзя, и на кране для этого направление потока отмечено стрелкой.  Отсоединеная разводка должна быть подключена к крану «Аквастоп». Установите фильтр, счетчик и остальные элементы водопроводных коммуникаций.

Влажность воздуха не должна быть больше 70%. На стену следует нанести разметку, приложив нижнюю пластину к основанию, а после отметить места монтажа саморезов. Просверлив отверстия в нужных места, следует зафиксировать пластину, на которой будет установлен контроллер.

При фиксации датчика на полу провод можно скрыть в плинтусе, в швах между плитами напольной плитки. Основание датчика зафиксируйте на полу. На пластину следует надеть декоративный колпак. Также в комплекте могут быть беспроводные датчики, что в значительной мере будет упрощать процедуру монтажа. Датчики следует установить на двусторонний скотч.

Перед тем, как ввести в эксплуатацию систему, ее следует настроить:

  1. Краны подключите к контроллеру.
  2. К блоку питания подсоедините датчики. Гнезда для подключения на плате будут пронумерованы, а также обладают соответствующими обозначениями. Беспроводные датчики подключать не требуется.
  3. Подключайте блок с батарейками, а все провода следует вывести через особое отверстие  в корпусе.

Вот и все, как видите, настройка не доставит хлопот.

Установка

Принцип установки системы «Аквасторож» продемонстрирован в официальном видео.

Несмотря на простоту установки,  у владельцев возникает два основных вопроса:

  • Аквасторож устанавливает до или после счетчика?
  • Нужен ли фильтр грубой очистки перед электрическим краном?

Чтобы дать достоверную и актуальную информацию, мы проконсультировались с представителями компании ООО «Суперсистема» по бесплатному телефону 8 800 555-35-71.

Согласно рекомендациям службы поддержки, фильтры грубой очистки и счетчики, следует устанавливать после электрокранов системы Аквасторож. Это связано с тем, что и фильтры и счетчики, могут стать причиной протечки.

Ниже приведен пример того, как не следует монтировать элементы водопроводной системы.

Первое, что сразу бросается в глаза, это неправильная установка косых фильтров грубой очистки

Зачастую сантехники исходят из того, как им удобней сделать, а не из того, как правильно/лучше.

Косой фильтр должен быть установлен согласно общепринятым рекомендациям, иначе его эффективность резко снижается

В конкретном случае, с УК была согласована возможность установки электрокранов до счетчиков и перепаяна разводка.

Очередность элементов с учетом рекомендаций производителя системы защиты от протечек: электрокран, косой фильтр, водяной счетчик. К минусам следует отнести большое количество соединительных пенопропиленовых муфт — результат использования «огрызков» от первого варианта разводки

В видео ниже продемонстрирован монтаж системы Аквасторож опытным сантехником.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

  • Классика. Пассивный датчик контроля протечки воды. В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
  • Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

  • Обменивается сигналами с контроллером.
  • Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
  • Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

  • Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
  • Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
  • У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

  • У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
  • Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
  • Гидролок и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

  • У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
  • Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
  • Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду. Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
  • У Аквасторожа пожизненная гарантия на любые датчики.
  • У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью. https://www.youtube.com/embed/EW3HuvRojwA

Радиобаза и беспроводные датчики «Аквасторож»

Одним из самых востребованных считается модуль «Радиобаза», который позволяет использовать до восьми беспроводных (радио) датчиков. Если возникает необходимость в установке большего числа датчиков, то можно воспользоваться дополнительным модулем расширения «+12», который увеличит число беспроводных датчиков до двадцати.

Беспроводные датчики – дороже, чем проводные, но иногда без них не обойтись. Например, если ремонт в доме уже закончен и совсем не хочется, чтобы на полу лежали провода, или нет возможности провести провод в труднодоступное место. В этих случаях удобнее использовать именно беспроводные датчики.

В комплект «Радиобаза» входит два беспроводных датчика, один из которых может выполнять функцию беспроводной кнопки, с помощью которой вы можете удаленно открывать и закрывать краны.

Беспроводные датчики «Аквасторож»  имеют простую и практичную конструкцию. Внутри герметичного корпуса расположена плата датчика и две “мизинчиковые” батарейки. Беспроводной датчик устанавливается на небольшую подставку, обеспечивающую зазор в 1 мм между чувствительной поверхностью датчика и полом.

Для обеспечения высокой надежности работы беспроводных датчиков в системе «Аквасторож» предусмотрена обязательная привязка датчиков и двухсторонний обмен данными. Это позволит не только избежать конфликтов с работающими, в других домах, аналогичными системами, но и позволит контроллеру опрашивать состояние удаленных датчиков и отображать их состояние на панели управления модуля «Радиобаза». Кроме этого, каждый датчик имеет собственный зуммер, благодаря которому пользователь сможет быстро найти датчик, на котором садятся батарейки или произошла протечка.

От одного комплекта алкалиновых батареек радиодатчик «Аквасторож» работает до 5 лет. Этого времени достаточно для того, чтобы вообще забыть про то, что у вас они где-то стоят. Узнать о состоянии батареек в беспроводном датчике можно по индикаторам на панели управления «Радиобаза». За 2-4 месяца до полной разрядки батареек на панели управления загорится индикатор, привязанный к конкретному датчику и индикатор, сигнализирующий о разряде батареек.

Радиус действия беспроводных датчиков «Аквасторож» достаточно большой (до 1000 метров в прямой видимости), но его фактическое значение зависит от конфигурации конкретного помещения, толщины железобетонных перегородок, перекрытий и возможных сторонних помех. Для того чтобы понять “добьет” ли беспроводной датчик до контроллера рекомендуется воспользоваться радиокнопкой. Для начала нужно убедиться в ее работоспособности рядом с контроллером. Далее переносим радиокнопку на предполагаемое место установки, кладем ее на пол и нажимаем на любую кнопку. Если вы услышите тройной пип, подтверждающий получение команды контроллером, то в данном месте установка беспроводного датчика возможна. Если ответа не последовало, то стоит попробовать выбрать другое место установки датчика. Более подробно варианты поиска правильного места установки беспроводного датчика и другая полезная информация  описана в руководстве пользователя.

Рейтинг лучших систем защиты от протечек воды

Neptun Bugatti ProW

Благодаря этой модели ни одна протечка не останется незамеченной. В комплекте присутствует три проводных датчика, которые защищены от воздействия моющих средств и имеют провод длиной 2 метра. Его достаточно, чтобы провести от ванной до места установки контроллера. Также в комплекте идет два электрокрана, которые за 21 секунду (с учетом получения сигнала и отправки его на блок управления) перекроют воду.

Для достижения большей безопасности в устройстве имеется источник резервного питания, который работает от сети 12 В. Эту систему можно использовать как самостоятельный продукт, так и интегрировать в уже имеющийся умный дом или диспетчеризацию.

Контроллер поддерживает работу с 375 датчиками одновременно, что позволяет применять прибор в производственных масштабах. Гарантия производителя – 6 лет.

Средняя стоимость – 19 000 рублей.

Neptun Bugatti ProW

Достоинства:

  • Поддерживает 375 датчиков;
  • Работает от сети 220 В, а в экстренных ситуациях от батареи 12 В;
  • Продолжительная гарантия;
  • Комплектация;
  • Длина провода 2 м.

Недостатки:

SpyHeat ТРИТОН 20-002

Система предназначена для поиска и устранения неисправностей в любых жилых помещениях и подвалах. Контроллер работает от стандартного АКБ. Если произойдет отключение электричества, то защита выдержит автономную работу на протяжении двух дней. Главным преимуществом модели перед аналогами является время срабатывания. Так, с момента получения сигнала, он за 1 секунду передается на контроллер, который мгновенно информирует электрокраны и они перекрывают водоснабжение за 4 сек.

Мотор редуктора работает от сети 5 В, что делает устройство практичным и безопасным. Чтобы краны были исправны на протяжении всего времени и работали так же быстро, как и на момент покупки, производитель установил автоматическое проворачивание (1 раз за двое суток). Имеется функция ручного перекрытия кранов.

В комплектацию входит один контроллер, 2 батареи, 4 датчика и 2 электрокрана.

Средняя стоимость – 11 000 рублей.

SpyHeat ТРИТОН 20-002

Достоинства:

  • Скоростное срабатывание;
  • Автономность;
  • 4 датчика в комплекте;
  • Поддерживает до 8 устройств;
  • Стоимость;
  • Дополнительные функции.

Недостатки:

GIDROLOCK Загородный дом 1

Эта модель пригодится в том случае, если у владельца дома или квартиры есть только холодное водоснабжение. Шаровой кран изготовлен из качественной латуни, безвредной для человеческого организма. Максимальное рабочее давление составляет 40 бар.

В комплектации имеется 2 трехметровых датчика, которые подают сигнал за несколько секунд. 4 пальчиковые батареи Energizer. Один электрический кран, который срабатывает в течение 15 секунд.

Средняя стоимость – 7500 рублей.

GIDROLOCK Загородный дом 1

Достоинства:

  • Качественная сборка;
  • Автоматическое проворачивание шарнира рад в два месяца;
  • Стоимость;
  • Провод длиной 3 м;
  • Скорость срабатывания.

Недостатки:

Neptun Profi WIFI ½

Хороший вариант от российского производителя, который подойдет людям с умным домом. В комплекте, помимо одного проводного датчика, имеется 2 беспроводных. Кран выполнен из нержавеющей стали, поэтому имеет высокий показатель долговечности.

К системе можно подключить 31 шт. радиодатчиков и 375 стандартных. Скорость срабатывания, как и практически у всех систем этого производителя, составляет 21 сек. Резервное питание присутствует.

Средняя стоимость – 23 000 рублей.

Neptun Profi WIFI ½

Достоинства:

  • Качественная фирма;
  • Поддержка Wi-Fi;
  • Возможность подключить до 400 датчиков;
  • Качественная сборка.

Недостатки:

Аквасторож Эксперт 2

Стандартный набор, имеющий в комплекте два крана диаметром 20 мм. Фирменный контроллер с двумя датчиками, которые работают от провода, обеспечивают устранение протечки за короткое время. Еще в комплектации имеется 3 батареи (тип «C»). Несмотря на скудную комплектация, систему оценили сотни пользователей. Также в ней присутствует функция контроля обрыва, благодаря которому, человек узнает, когда оповестительный аппарат выйдет из строя. Как заявляет производитель, устройство способно функционировать на протяжении 2-9 лет, используя всего один комплект батарей.

Самоочистка электрокранов происходит раз в две недели, при этом скорость закрытия составляет 2.5 сек. Гарантия производителя – 4 года.

Средняя стоимость – 20 000 руб.

Аквасторож Эксперт 2

Достоинства:

  • Время закрытия;
  • Длительная автономная работа;
  • Комплектация;
  • Функция контроля обрыва цени;
  • Компактность.

Недостатки:

Защита от протечек Аквасторож и ее безопасность

Защитная система Аквасторож выпускается силами российской компании «Суперсистема». Начав производство этой аппаратуры еще в 2006 году, компания сумела снискать вполне заслуженное доверие пользователей к своему оборудованию.

Как и в ранее описанных системах, в состав различных модификаций Аквасторожа входят краны размером 1/2, 3/4 и 1 дюйм.

С точки зрения безопасности, большое достоинство системы состоит в том, что ее рабочее напряжение равняется всего лишь 5 В. Такая величина совершенно безопасна для человека. Марка Аквасторож примечательна и тем, что в ней приняты и меры химической безопасности: входящие в ее состав латунные краны имеют никелевое покрытие. А оно исключает любую вероятность образования в воде каких-либо вредных примесей.

Монтаж системы предупреждения протечки воды

Защитный контур представляет собой конструктор, элементы которого соединяются между собой специальными разъемами. Простота сборки обеспечивает быстрый монтаж и интеграцию с системами «Умный дом». Перед установкой составляют схему расположения отдельных частей и проверяют соответствие длины проводов тому расстоянию, которое потребуется для подключения измерителей и кранов к контроллеру.

Порядок проведения работ включает в себя:

  • разметку точек монтажа;
  • прокладку проводов;
  • врезку кранов;
  • установку определителей протечки;
  • монтаж управляющего модуля;
  • подключение и проверку системы.

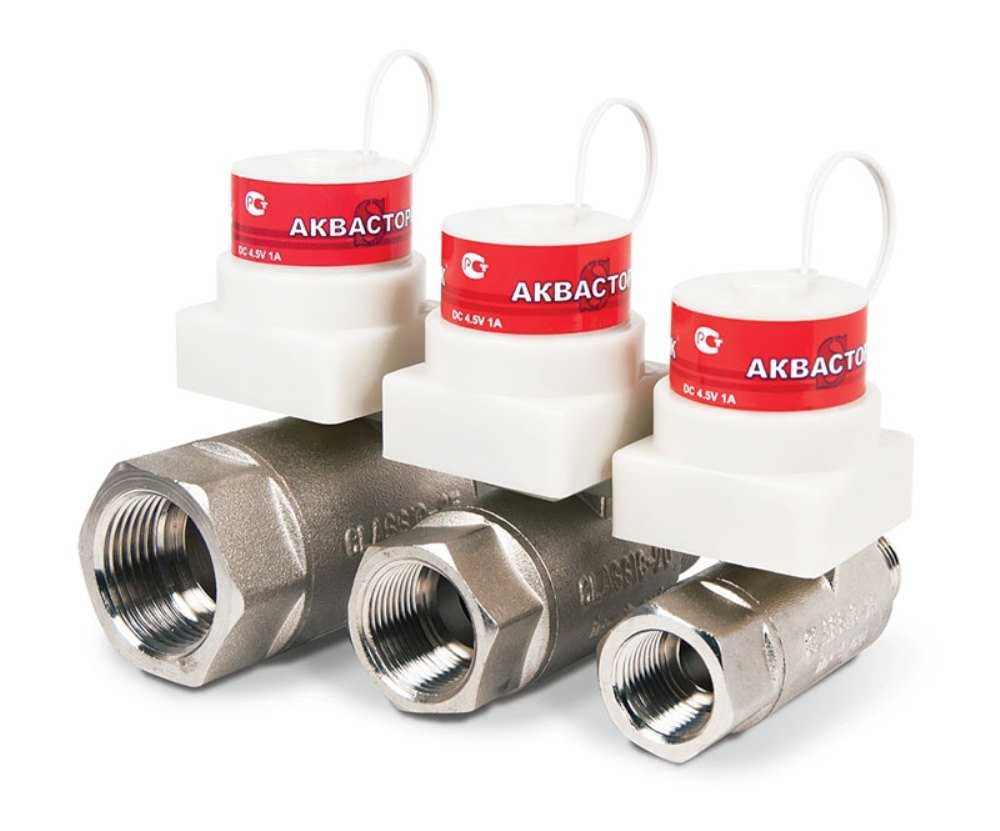

Врезка шарового крана

Самым трудоемким этапом считается крепление шарового крана, что объясняется необходимостью его использования на разных типах труб. Водопровод перерезают в непосредственной близости от предварительно перекрытого вентиля воды. Затем снимают счетчик и закрепляют отсекающий клапан на кране, после чего возвращают в первоначальное положение счетчик воды и участки трубопровода.

Металлопластиковые элементы прижимают контргайкой, полипропиленовые конструкции соединяют пайкой или с помощью разъемных муфт. Для подключения шаровых кранов к распределителю блока питания используют выделенную силовую линию.

Установка датчиков протечки воды

Датчики располагают в местах возможной протечки, при этом особое внимание необходимо уделить переходу между коробом, где помещаются трубы. Это необходимо для того, чтобы при аварии вода попала на датчик, а не продолжала течь мимо него. Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия

В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования

Схема их подключения может быть как напольной, так и внутренней, при которой элементы врезают в материал покрытия. В первом случае пластину размещают контактами вниз и фиксируют двусторонним скотчем или строительным клеем. Такой вариант применяют в тех случаях, когда монтаж системы «антипротечки» выполняют после установки сантехнического оборудования.


Схемы подключения датчика протечки воды.

При внутреннем расположении устройства его контакты размещают на 3-4 мм выше уровня покрытия, что позволяет исключить срабатывание при случайном разбрызгивании воды или уборке. Соединяющий провод укладывают в гофрированную трубу, непроницаемую для воды. Производители гарантируют эффективность работы системы даже в том случае, когда определитель удален от управляющего модуля на 100 м.

Беспроводные аппараты монтируются на любой поверхности благодаря системе крепежа.

Правила монтажа контроллера

Аппарат размещают в нише или на стене рядом с электропроводкой и запорными вентилями. Блоком питания контроллера служит силовой шкаф, поэтому к устройству подводят фазу и ноль. Провода соединяют с помощью специальных клеммных разъемов, которые для удобства монтажа нумеруют и подписывают. Затем подключают определители протечки воды и приступают к диагностике.

Проверка работы системы

При включении модуля управления на его панели зажигается зеленый индикатор, свидетельствующий о готовности к работе. Если в этот момент намочить пластину датчика водой, свет лампочки изменится на красный, включится подача звукового импульса и отсекающие клапаны заблокируют пуск воды. Для разблокирования определитель протирают сухой тряпкой и перезагружают устройство. После проверки состояния контроллер будет готов к работе.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
