Лучшие системы защиты от протечек воды на 2021 год

Обзор эффективных систем защиты

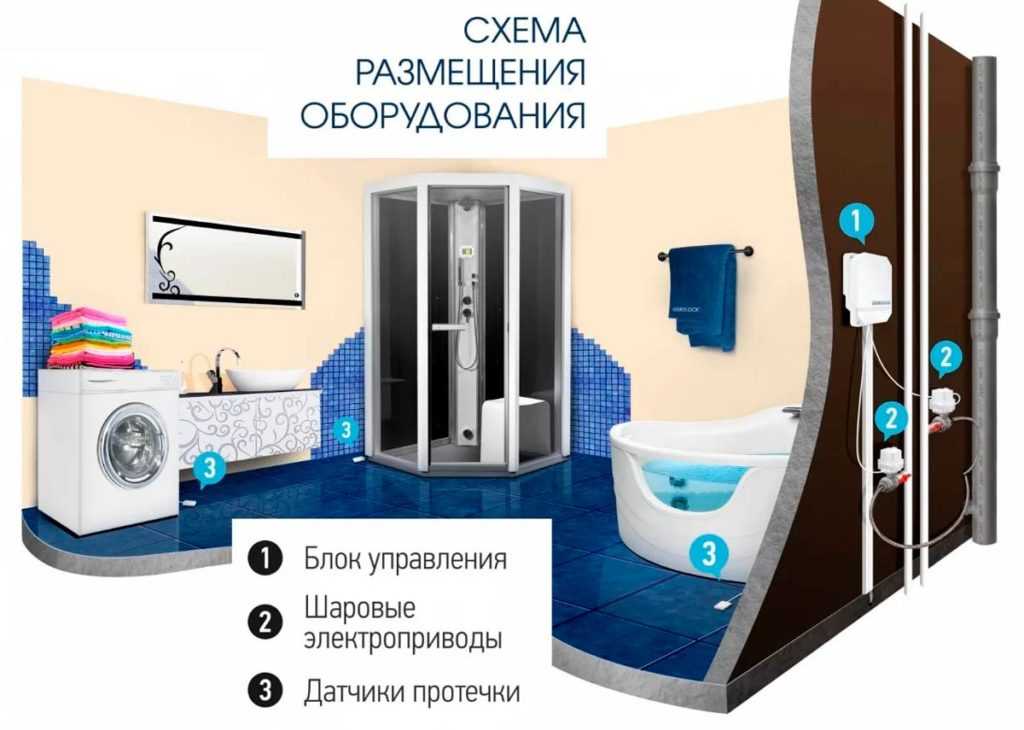

Пример установки защитных систем

Нептун – отечественная система контроля утечки воды, представленная в моделях Base, Aquacontrol, Prow и Prow+. Первый вариант – базовый. Остальные имеют расширенный функционал, например, СМС-оповещение. В комплекте 3 датчика. Вода перекрывается за 21 секунду посредством шаровых кранов и моментально, если установлен электромагнитный клапан. Среди минусов – питание от стационарной электросети, за счет чего в обесточенной квартире защита не работает.

Gidroloсk – комплекс российского производства, способный защитить жилплощадь от протечек воды. Базовый вариант “Standart” по принципу работы не отличается от “Нептуна”. В комплекте идут шаровые краны с электрическим приводом, центральный контроллер и датчики. Вода перекрывается за 30 секунд, а сама система поддерживает одновременное функционирование 100 беспроводных и 20 проводных датчиков.

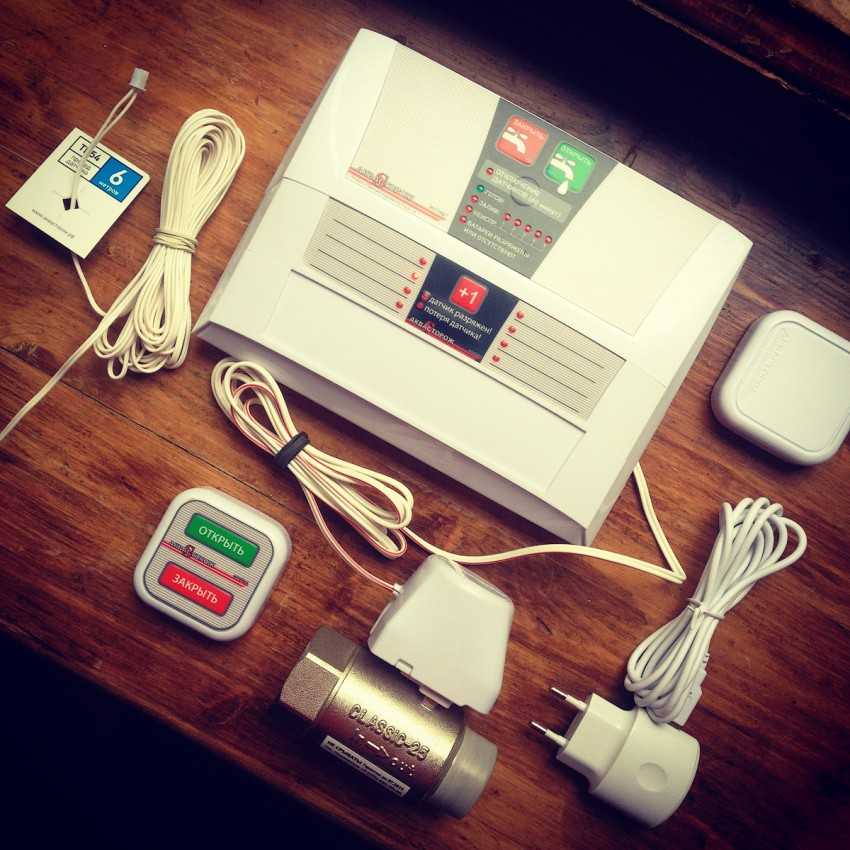

Аквасторож – система защиты квартиры от протечек воды, способная перекрыть подачу за 5 секунд. Работает от напряжения 5 В. В комплекте предусмотрено 4 беспроводных или проводных датчика. Краны изготовлены из инновационных материалов, что снижает трение между их контактирующими элементами.

Стоп потоп “Радуга” – комплекс, рассчитанный на работу вместе с беспроводными датчиками (до 9), мощность которых позволяет их размещать на расстоянии до 20 м от центрального блока. Отлично подходят для многокомнатных квартир.

Аквастоп – не считается полноценной защитной системой, представляет собой вспомогательное приспособление, установка которого выполняется, например, перед шлангом стиральной машины. При частичном протекании или обрыве моментально перекрывает подачу воды.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

  • для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
  • для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Не всегда правильное расположение элементов очевидно

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Общие принципы размещения датчиков протечки

Беспроводные датчики протечки воды можно размещать в самых проблемных местах квартиры или дома, поскольку они не связаны с кабелем. С проводными – сложнее – в труднодоступных местах может потребоваться длинный кабель, сигнал от которого слабее. Для небольшого помещения стандартно используется 1-2 датчика.

Наиболее критичные точки прорыва воды

В ванной, туалете, совмещенном санузле и на кухне потенциально аварийные места зависят от способа крепления труб и наличия бытовых приборов. Это – смесители, запорные краны, места соединения – муфты, тройники, шланги, счетчики воды. В старых домах проблемными местами могут стать и батареи отопления. Как правильно размещать датчики

Правильным считается размещение устройства в местах потенциальной протечки, например, под раковиной, ванной, стиралкой или машиной для мойки посуды. Чем быстрее вода попадет на датчик, тем быстрее сработает запорное устройство и прекратится подача воды.

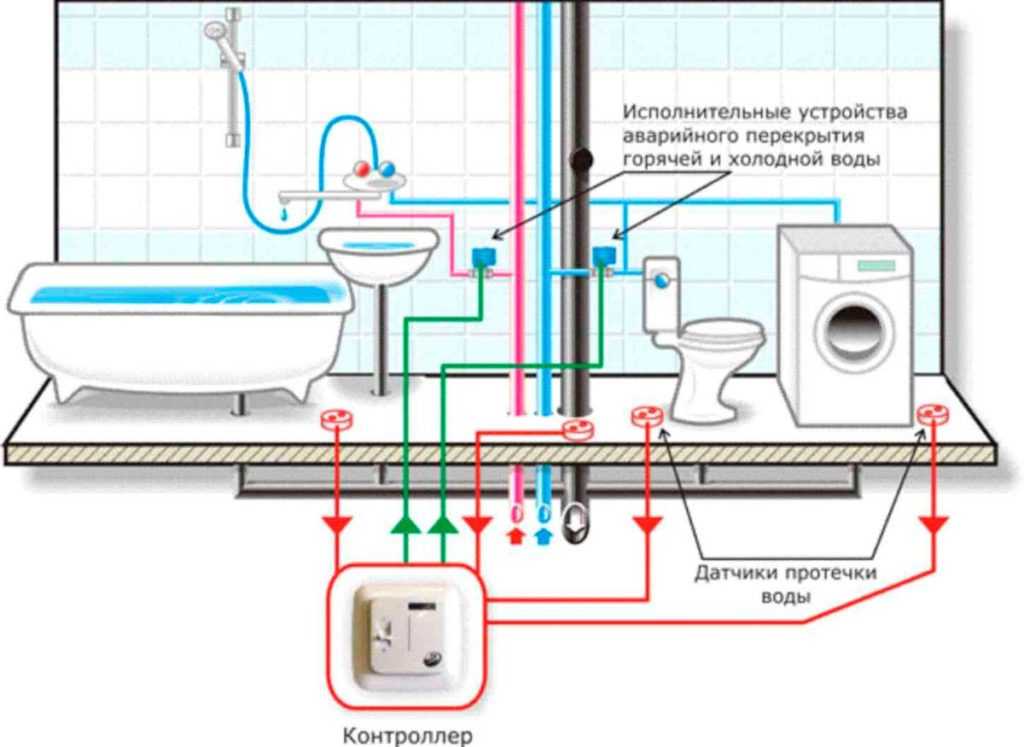

Строение системы защиты

Датчики протечек воды не функционируют автономно – они являются частью системы, которая выполняет весь комплекс защитных мероприятий. Эта система состоит из трех базовых компонентов:

  • Блок управления – единый контроллер, который обрабатывает информацию от всех датчиков, и передает управляющие сигналы соответствующим исполнительным устройствам системы. Дополнительно блок управления отвечает за световое и звуковое информирование об утечке.
  • Датчики протечек – беспроводные или проводные сигнальные контролирующие устройства, которые непосредственно следят за уровнем воды в обслуживаемой зоне. Эффективность общей системы прямо определяется числом задействованных датчиков – чем их больше, тем надежнее защита. В некоторых случаях система может включать до 20 датчиков, управляемых сложным программно-техническим комплексом, каждый блок которого отвечает за ту или иную зону жилища.

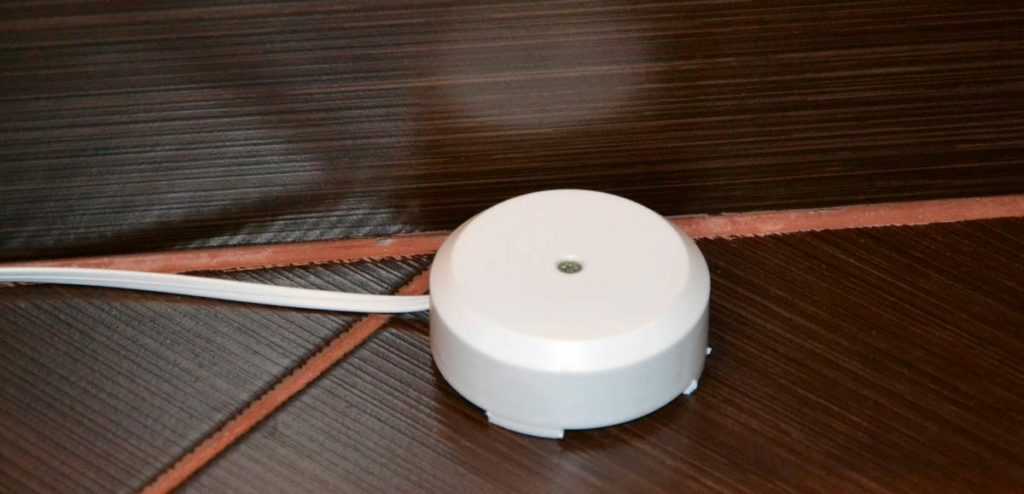

Датчик протечек воды

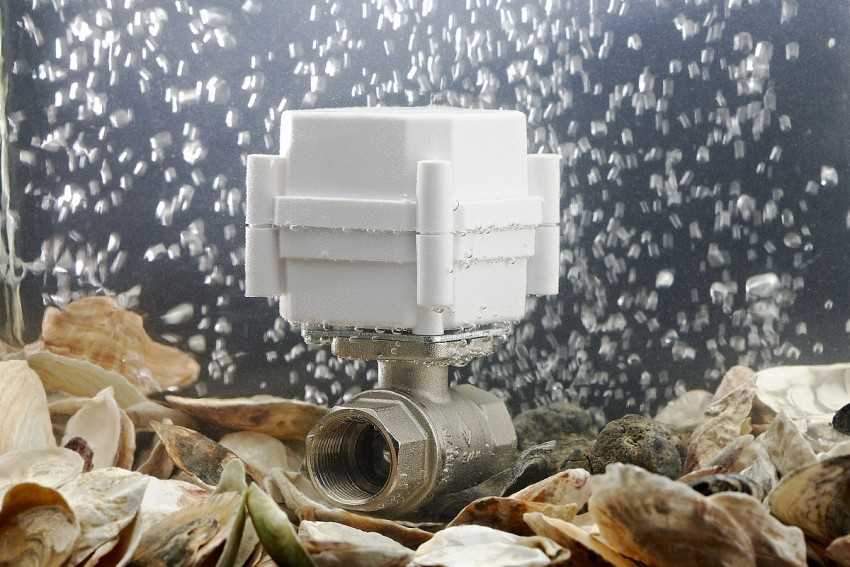

Запорная арматура – исполнительные компоненты, которые могут быть представлены в двух вариациях: электромагнитные клапаны или шаровые краны. Их функция – получение информации от блока управления и оперативная реакция на нее.

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

  • Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных  датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
  • Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
  • У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

  • У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
  • Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
  • Гидролок  и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

  • У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
  • Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
  • Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду.  Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
  • У Аквасторожа пожизненная гарантия на любые датчики.
  • У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью. https://www.youtube.com/embed/EW3HuvRojwA

Неисправности систем защиты от протечек

Наиболее распространенные виды неисправностей и меры действий при их обнаружении:

  • Неисправен беспроводной датчик. На корпусе датчика или панели РПУ горит индикатор неисправности. Замените датчик.
  • Неисправность проводного датчика или обрыв провода. Горит индикатор на панели блока управления. Проверьте провод, замените датчик. Для профилактики неисправности датчиков протирайте их мокрой тряпкой один раз в две недели. Если один из датчиков не сработал, найдите и устраните причину.
  • Неисправно РПУ. На корпусе датчика горит индикатор работы без повреждений, а на панели РПУ нет. Установите РПУ в режим регистрации (как это сделать, описано в инструкции). Если датчик не обнаружен, замените датчик и снова включите режим регистрации. Если проблема не исчезла, обратитесь в сервисный центр для ремонта РПУ или замените его.
  • Неисправен блок управления. При контакте с водой на датчике и РПУ загорается индикатор протечки, а электропривод крана не перекрывает воду. При смачивании водой проводных датчиков ни один не срабатывает. Проверьте состояние ИБП, аккумулятора, наличие напряжения в сети. Если все в пределах нормы, проверьте, появляется ли напряжение на контактах подключения электродвигателя при смачивании водой датчиков. При отсутствии напряжения обратитесь в сервисный центр.
  • Неисправен электрический привод кранов. При смачивании датчиков водой появляется напряжение на контактах для подключения электродвигателя, но кран не перекрывает воду. Отсоедините провода от крана и проверьте напряжение на них. Если все нормально, обратитесь в сервисный центр или замените краны.

Если вы не профессиональный электрик или радиолюбитель, не ремонтируйте блоки устройства самостоятельно. Для их ремонта необходимо специализированное диагностическое оборудование и глубокие познания в электрике и электронике.

Установив в доме устройство от защиты протечек воды, вы предотвратите потоп при разрыве трубы. Забыв закрыть кран в ванной, вы избежите конфликта с соседями, потому что система перекроет воду при первых признаках утечки. Затраты на оборудование и установку системы в сотни раз ниже трат на ремонт после потопа и компенсации соседям.

Материалы взяты с источника: first-apartment.ru

Электронная система противодействия затоплению

 Электронная система состоит как минимум из трёх блоков. Это датчик протечки, устанавливаемый на полу помещения, блок управления и исполнительный механизм.

Работает такая система следующим образом: при появлении влаги замыкается цепь между электродами датчика. Это даёт команду блоку управления подать питающее напряжение на электрический привод, который и перекрывает подачу воды. Датчик протечки и блок управления можно изготовить самостоятельно. В качестве исполняющего механизма понадобится электроклапан или шаровый кран с сервоприводом.

Изготовления датчика

Простейший датчик протечки – это два расположенных на некотором удалении друг от друга проводника. Однако, согласитесь, что оголённые провода на полу ванной или туалета будут смотреться как минимум нелепо, а как максимум предоставлять опасность поражения электрическим током. Поэтому можно изготовить датчик, протравив дорожки на печатной плате из фольгированного текстолита, а в качестве корпуса использовать кнопку от дверного звонка.

Использование корпуса дверного звонка в качестве датчика протечки

Работу следует выполнять в следующем порядке:

  • Вырезать плату по размеру кнопки;
  • Методом ЛУТ или с помощью фоторезиста необходимо вытравить на поверхности плат дорожки;
  • Залудить печатные проводники при помощи паяльника;
  • Припаять к проводникам скобы в качестве ножек;
  • Подключить соединительный провод;
  • Установить печатную плату в корпус кнопки звонка.

Схема печатной платы

 Электрическая схема блока управления

Питание системы осуществляется при помощи небольшого аккумулятора напряжением 12В. Главным требованием к источнику питания является его низкий саморазряд. Так как ток, потребляемый схемой в дежурном режиме ничтожно мал, то подзаряжать аккумулятор придется буквально пару раз в год.

Схема управления закрытием шарового крана работает следующим образом. В дежурном режиме тока через датчик нет, транзисторы закрыты, реле обесточено. При появлении воды на базе транзистора VT1 появляется напряжение смещения, вследствие чего транзистор открывается и подаёт питание на базу более мощного транзистора VT2. В свою очередь открытый транзистор VT2 управляет электромагнитным реле, которое подаёт питание на исполняющий механизм.

Пример схемы управления закрытием шарового крана

В электрической схеме можно использовать транзисторы структуры n-p-n с любой маркировкой. Транзистор VT2 должен быть средней мощности. Резисторы R1, R2 – маломощные.

Усовершенствованная электрическая схема показана на следующем рисунке. Она рассчитана на подключение двух мотор-редукторов.

Пример усовершенствованной электрическая схемы

 Исполняющий механизм

Конечно же, исполняющий механизм можно собрать самостоятельно, используя для этого подходящий мотор-редуктор и концевые выключатели. Однако проще и надёжнее будет приобрести шаровой кран с сервоприводом заводского изготовления. Приобретая такое устройство, убедитесь в том, что его конструкцией предусмотрены концевые выключатели, размыкающие цепь в крайних положениях.

Конечно, цена этих приборов намного выше пластиковых собратьев, но и надежность их работы не вызывает нареканий.

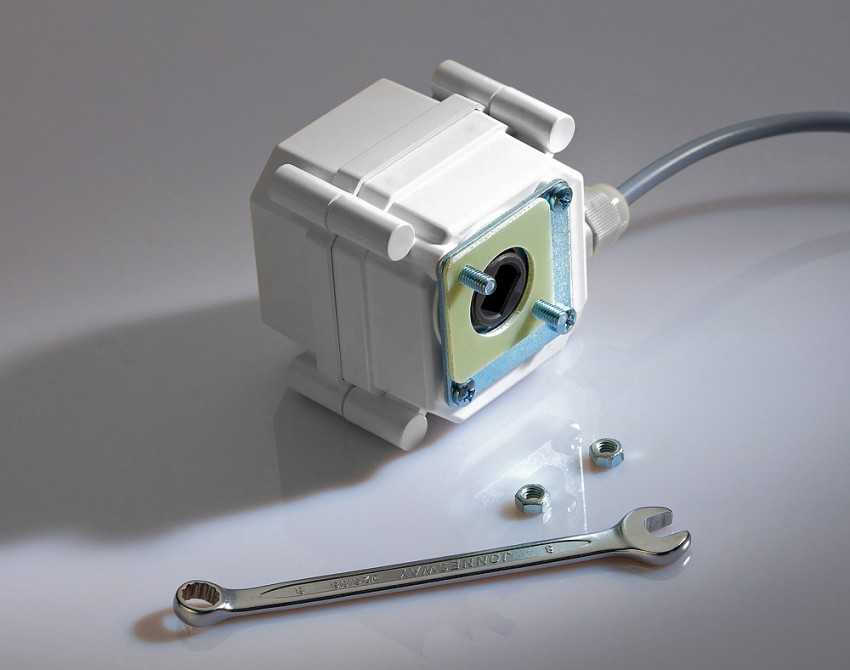

Исполнительный механизм

После присоединения датчика, блока управления и электрического крана к источнику питания, производят испытание системы. Для этого наливают немного воды на место установки датчика.

Датчики

Система защиты от протечек Аквасторож может комплектоваться проводными и беспроводными датчиками. Они могут применяться как вместе, так и отдельно. Любой из датчиков периодически проверяется системой на предмет его «присутствия». В случае обнаружения обрыва провода у проводных моделей или попадания со связи беспроводных, контроллер перекрывает краны.

В датчике любого типа установлены два контакта при попадании на них воды формируется сигнал аварии. Причем в варианте Аквасторож Эксперт и при установке расширения Звезда на Классике, залитый датчик отображается на панели индикации. То есть, вы знаете, где произошла утечка воды.

Характеристики датчиков потопа Аквасторож

В нижней части датчика закреплена металлическая пластина. Чтобы она не окислялась, поверхность пластины покрыта позолотой. От попадания капель воды, сверху датчики защищены декоративными крышками. Пластиковое дно в виде крестовины фиксирует металлическую пластину датчика. В центре его есть отверстие, через которое можно датчик закрепить при помощи самореза в определенном положении.

Проводные

Проводные датчики считаются более надежными, так как они связаны с контроллером физической цепью. Чтобы разорвать ее, необходимо приложить определенные усилия. Неудобство — в их монтаже и в необходимости прятать провода. Если ремонт окончен, сделать это не так просто. Как вариант — можно использовать плинтуса с кабельканалом, заменив ими обычные плинтуса.

На основе проводных датчиков утечки воды Аквасторож Классика можно построить разветвленную систему контроля. К каждому их них можно подключать следующий датчик или несколько, создавая своеобразное «дерево». С одной стороны это делает монтаж проще, требуется меньше проводов чем если тянуть линию от каждого. Но с другой, обрыв в начале цепочки выключит сразу целую «ветку». И найти, где именно произошел обрыв, получится далеко не сразу.

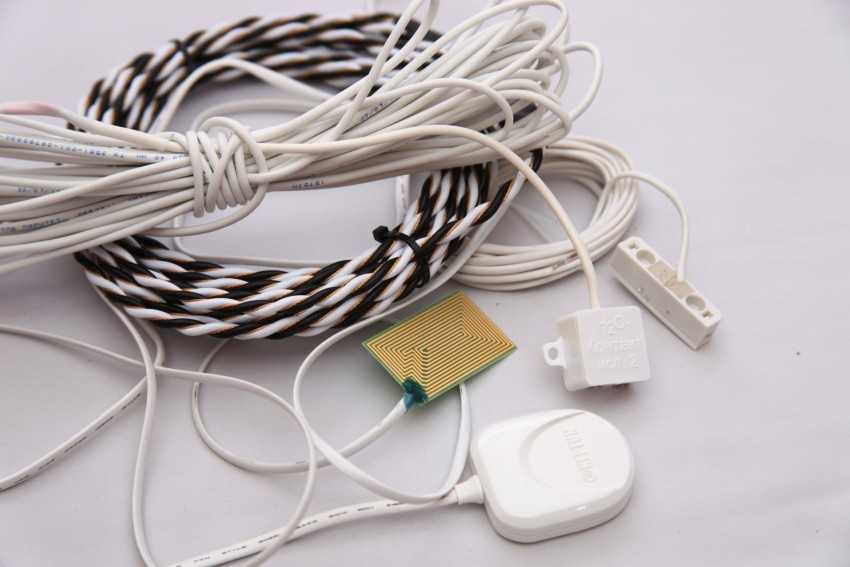

Внешний вид проводных датчиков Аквасторож

Питание проводных датчиков — 2,5 В. Это напряжение не может быть опасным для человека. Выполнены в виде «таблетки» диаметром 53 мм и высотой 12 мм.

Есть проводные датчики Аквасторож в следующих вариантах:

  • Классика. Пассивный датчик контроля протечки воды.  В режиме ожидания потребление электричества нулевое. Его состояние проверяется контроллером с определенной периодичностью. Длина провода 2 м и 4 м, максимальное удаление — 500 метров. Температурный режим — от 0°C до +60°С.
  • Эксперт. При том же внешнем виде и размерах, дополнительно встроена плата, которая тестирует состояние контактов и целостность линии до контроллера. По результатам теста в контроллер посылается сигнал нормального рабочего состояния или обрыва. Длина кабеля 2 м, 4 м, 6 м, 10 м, максимальное удаление — 500 м. Эксплуатироваться могут при температуре от -40°C до +60°С.

На проводные датчики Аквасторожа предприятие дает бессрочную гарантию. В случае выхода его из строя (физическое разрушение не считается) его отремонтируют или заменят новым.

Беспроводные

Беспроводные датчики утечки воды Аквасторож спрятаны в белом квадратном пластиковом корпусе. Сторона квадрата 59 мм, высота датчика 18 мм. Кроме контактных пластин в корпусе установлены три батарейки типа ААА и приемопередатчик для связи с контроллером, работающий на частоте 2,4 ГГц. Кроме основной задачи — контроля отсутствия воды, датчик выполняет следующие функции:

  • Обменивается сигналами с контроллером.
  • Контролирует уровень заряда элементов питания. При снижении его ниже критического значения, формирует аварийный сигнал и передает его на блок управления.
  • Имеет встроенную сигнализацию, которая включается при появлении на контактах воды. Так что определить место протечки несложно.

Так выглядят беспроводные датчики протечки воды

Максимальное удаление датчика от контроллера с радиобазой — 1000 м, но это при условии открытого пространства. При наличии препятствий (стен в том числе) дальность уверенного приема намного меньше. Чтобы определить «видит» ли контроллер беспроводной датчик в выбранном месте или нет, можно провести испытания (залить контакты кнопки водой и отследить выключение и включение воды), а можно воспользоваться радиокнопкой.

Зачем нужно и как установить?

Если человек по каким-либо обстоятельствам не может постоянно присутствовать дома, а полагаться на случай не хочет, то верное решение – застраховать квартиру и платить по 5-7 тыс. руб. в год. Однако лучше вложиться один раз в покупку системы защиты от протечек воды и забыть про времена, когда мысли о потопе заполоняли голову.

Устройство работает так: на системный датчик попадает вода, за несколько секунд сигнал поступает на главный блок управления и происходит закрытие кранов в помещении. Система безотказна и работает всегда при любой ситуации, исключение – если при монтаже оповестительного прибора человек допустил грубую ошибку. Тогда произойдет задержка сигнала, и комната будет подтоплена. Поэтому если опыта установки аналогичных приборов нет, то лучше вызвать специалиста, который произведет монтаж быстро, качественно и надолго.

Этапы установки системы защиты

Первое, что важно сделать – установить шаровой кран на вводе трубопровода после ручек крана. Также вместе с этим рекомендуется произвести монтаж фильтров, так человек повысит показатель эксплуатации в 1.5-2 раза

После происходит установка бесперебойного питания, чтобы прибор мог функционировать в условиях отсутствия электрической энергии. Тем более в режиме покоя потребление электричества составляет 3 Вт, а в рабочем состоянии доходит до 12 Вт.

Монтаж датчиков

Закрепление датчика в полу контактами вверх – усложняет систему защиты, начинают срабатывать ложные сигналы, а в некоторых случаях устройство выходит из строя. Если человек установит прибор над полом, разместив контакты снизу, то устройство сработает, когда на полу уже будет лужа.

Есть как минимум 7 мест, где датчик будет полезен:

  • Под сомнительными шлангами. Чаще это гибкие элементы, которые не выделяются прочностью и долговечностью.
  • Низкая точка. Идеальных полов нет, в любом доме есть маленькие неровности. Задача пользователя – найти низину и произвести монтаж датчика. Вода начнет туда стекать, и устройство сработает.
  • Разместить под стиральную машину или сливной шланг. Класть рядом прибор не рекомендуется, есть вероятность, что тогда вода до него не дойдет, и он не сработает.
  • Хорошее место – под отопительным котлом, радиатором и т.п.
  • Также некоторые устанавливают оборудование вблизи насоса или бойлера.
  • Рядом с водяными системами такими как: раковина, унитаз, душ и т.п.
  • На кухне устройство располагается под сифоном.

Кроме представленных примеров, популярный способ — «установка в пол». Этот способ рекомендуется не только сантехниками со стажем работы от 10 лет, но и производителями защиты

Здесь важно разместить устройство в месте с большим скоплением воды. При этом расположение контактных элементов должно быть над полом примерно на 3-4 мм

Такая точность нужна, чтобы исключить ложное срабатывание. Когда производится установка проводного сигнального устройства, ведущий элемент прячут в гофрированную трубу.

Проводные или беспроводные?

Беспроводные датчики устанавливают в помещениях, где начался ремонт или если владелец предпочитает современные приборы. Еще радиодатчики монтируются в помещениях, куда даже теоретически невозможно проложить провода.

Контроллер важно монтировать в сухом месте, так как он осуществляет питание всех компонентов. Существует два варианта: проводные и беспроводные

Однако в процессе ремонтных работ можно спрятать провода под стенкой. Надежный способ – применять базовую часть с проводными датчиками и подключить к системе несколько беспроводных. Благодаря этому безопасность будет на высоком уровне.

Установка контроллера

Монтаж контроллера состоит из 5 этапов:

  1. Сверлятся отверстия в месте, где будет располагаться коробка прибора.
  2. С помощью строительных инструментов делаются канавки для проводов, которые доходят до каждого проводного элемента.
  3. Происходит крепление установочной коробки.
  4. Контроллер подготавливается к монтажу. Этот процесс займет мало времени, достаточно открыть передний корпус и соединить провода способом, который указан в прилегающей инструкции. После выполнения этого мероприятия прибор крепится парой винтов к установочной коробке.
  5. Рамка и передний корпус ставятся обратно.

Если во время монтажа, человек не допустил ошибок, то защита будет работать в течение длительного времени. В стандартном режиме, когда потопа нет, оповестительный сигнал горит зеленым цветом. Когда вода начинает заполонять пол, то цвет резко меняется на красный, появляется звуковой сигнал, а электрический кран блокирует поступление воды.

«АКВАСТОП» — защита от протечек воды

Присутствует множество фирм-производителей систем защиты от протечек. Русские ученые и ученые из Италии объединились и произвели сообща систему защиты от протечек «Аквастоп». Ее установка целесообразна возле бытовых машин. Эта система поможет при нарушении целостности покрова шланга, закрывая в короткие сроки устройства водоответвления.

Большой плюс данной системы в том, что ее можно применять для воды, близкой к кипению (около 95°С). Крайний предел давления, необходимого для функционирования системы «Аквастоп» около 2 атм, а верхний предел не должен превышать 10 атм.

Если вдруг происходит нарушение целостности шланга и резко снижается давление в системе, «Аквастоп» быстро перекрывает поступление жидкости, блокируя ее движение.

К положительным моментам системы «Аквастоп» можно отнести простоту установки прибора, а так же независимость функционирования от электрической энергии. Наличие подключеной системы защиты не оказывает никакого воздействия на деятельность бытовых приборов, к которым они подсоединены.

Оболочка обычно изготавливается из крепкой никелированной латуни. Двойной радиус внешней и внутренней резьбы равен ¾ дюйма.

Помимо внешних устройств системы «Аквастоп», некоторые производители стали использовать данную систему внутри выпускаемой техники. Это весьма удобно и является отличным решением для потребителей.

Первооткрывателем встроенной системы «Аквастоп»  была фирма Bosch. При внедренной системе защиты от протечек не изменилась разница на их продукцию.

  • для какой техники или оборудования подбирается защита
  • для какого помещения (площадь, тип производства)
  • какому производителю отдать предпочтение
  • собрать отзывы.

Neptun

Система появилась на рынке спроса с 2002 года и ее популярность только растет. Ежегодно компания добавляет и обновляет элементы деталей, для повышения эффективности работы и надежности защиты. Устройство автоматически блокирует подачу холодной и горячей воды в случае прорыва водопровода. Модель оснащена функцией GSM, что позволяет сразу отправить сообщение СМС владельцу квартиры об аварии. В тоже время срабатывает звуковая и световая сигнализация, что мгновенно поможет разбудить среди ночи если вдруг произошла утечка воды. Максимальное количество датчиков, которые поддерживает система — 30 штук. Устройство оснащено функцией самоочищения и резервным методом питания.

Сравнительная таблица моделей

Наглядно сравнить представленные модели и понять, какая газовая колонка лучше, поможет сравнительная таблица характеристик.

Модель Производительность (л/мин) Мощность (кВт) Размеры (мм) Вес (кг) Цена (руб)
Bosch WR 10-2P23 10 17.4 310×580×220 11 от 11 094 до 13 858
Zanussi GWH 6 Fonte 5.6 11.8 300×480×136 4.4 от 5 983 до 7 023
Zanussi GWH 10 Fonte 10 18.5 330×550×189 8.2 от 6 049 до 7 230
Lenz Technic 10L White 10 20 330×550×180 8 от 5 923 до 6 762
Electrolux GWH 12 NanoPlus 2.0 12 24 350×610×183 8.2 от 10 796 до 12 495
Ariston NEXT EVO SFT 11 NG EXP 11 20 330×550×167 12 от 16 954 до 19 934
BAXI SIG-2 11i 11 19 314×592×245 11.1 от 14 931 до 16 493
Wert 12E White 12 24 300×610×188 9.8 от 10 130 до 13 770
Zanussi GWH 10 Fonte Turbo 10 20 330×550×188 10.4 от 8 320 до 9 882
Wert 10E Silver 10 20 330×550×188 9.3 от 8 882 до 11 049

Как работают датчики протечки воды

Несмотря на огромное количество приборов, имеющихся в продаже, для людей, способных работать с простыми деталями и схемами, датчик протечки воды своими руками – оптимальный выход из положения. Копеечные составляющие, смонтированные по простому принципу в стационарную систему не только не делают ощутимой бреши в семейном бюджете, но и работают намного надежнее.

Принцип работы системы против протечки

Приборы, способные проинформировать о наличии в системе протечек воды, вне зависимости от их функциональности, внешнего вида и способа размещения, построены по общему принципу. Природная разница в электропроводности воздушной и водной среды, при попадании жидкости из аварийной трубы на один из установленных электродов дает моментальное замыкание электрической цепи. Далее запускается схема действий, предусмотренная конкретным прибором:

  • после поступления тревожного сигнала на контроллер, просто перекрывается размещенный на вводе электромагнитный клапан;
  • сигнал установлен звуковой или световой, или подаются сразу оба вида тревожного оповещения;
  • запускается автоматическое устройство для откачки воды;
  • датчики воды в квартире устанавливаются в проблемных местах и позволяют моментально определить локализацию аварийного сегмента.
  • прибору потребуется от 2-х до 30 секунд, чтобы перекрыть поступление воды, и это время зависит от его типа;
  • если такое устройство монтируется на системе подачи горячей воды в трубах отопления, оно не может перекрыть водяной поток, но все же просигнализирует об аварии.

Что входит в защиту от протечек

В состав типовой установки может входить вариабельное количество элементов, которое определяется типом выбранной системы. Обязательно необходим беспроводной датчик утечки воды – он контролирует потери жидкости, понадобятся и датчики с проводами. В некоторых устройствах предусматриваются источники питания, обеспечивающие отключение воды при протечке, даже если в электросети отсутствует напряжение.

Область применения устройств контроля над протечками жидкостей

Утечка и подтекание жидкости – распространенное явление, от которого не застрахованы жильцы квартиры с централизованным водоснабжением или частного дома с автономной системой водоснабжения. Установка датчика при вселении или замене труб в капитальном ремонте, позволит не беспокоится об аварийной ситуации, даже если хозяева жилища в отъезде.

Датчик утечки воды в квартире – не единственная область применения: контролировать уровень жидкости нужно в инженерных системах, установленных в подвалах, подземных коммуникациях, и а местах с доступом, затрудненным для визуального осмотра. Не помешает такое устройство на трубах водяного отопления, даже если он просто сигнализирует о неисправности. В промышленных масштабах, используя различные принципы действия, можно контролировать цистерны, вагоны-резервуары, баки для хранения сырья или готовой продукции, емкости различного размера, системы водообеспечения, расположенные на значительном расстоянии.

Причины возникновения протечек

Из общего количества причин утечек, которые возможны, самыми популярными являются следующие:

Человек. Очень часто случается так, что сосед сверху решил принять ванну. Включил воду и напрочь забыл о ней: уснул, отвлекся или вовсе ушел. В такой ситуации обычно виновнику потопа про открытую воду напоминают уже соседи снизу;

  • Старая система водопроводов. Даже после того, как был проведен ремонт в ванной, есть возможность утечки воды. Первое, что нужно делать — поменять все стояки и трубы. Многоквартирные дома имеют устаревшую систему трубопроводов и канализационной системы, которые не были рассчитаны на очень длительный период эксплуатации. Поэтому сети износили себя и требуют замены. Когда покупается квартира, многие выбирают сделать лишь поверхностный ремонт или заменить только внутренние детали систем.
  • Недоукомплектованная конструкция трубопровода. Для удешевления монтажных работ сокращается количество компонентов систем водоснабжения (уменьшается число кранов, труб, соединений и т.д.). Такая экономия в дальнейшем может привести к некорректной работе всей системы.

Кроме причин перечисленных выше, относящихся к отрасли водоснабжения, существует перечень факторов свойственных и для системы отопления, которые могут быть идентичны: износ труб, человеческий фактор, неправильная или некачественная сборка сети.

Датчик протечки Xiaomi Aqara Flood Sensor

Данное устройство создано для предотвращения протечек воды в местах высокой вероятности протечки, а также для своевременного оповещения пользователя об опасности. При установке специального оборудования дополнительно данный датчик может перекрывать воду самостоятельно.

Диаметр звукового датчика составляет 5 см, а толщина – полтора сантиметра. Данное оборудование состоит из anti-UV материала (пыле и водонепроницаемого материал), который хорошо подходит для долгого контакта с водой. Уровень защиты устройства IP67, который позволяет погрузить на глубину до полуметра и в это же время работать в полном объеме.

Пользователей данного устройства с автоматическим перекрыванием привлекли следующие преимущества:

  1. Автономный датчик бренда Xiaomi имеет малый размер, что позволяет расположить его в любом нужном месте. Стоит только положить датчик на определенное место, и он будет работать в полном объеме.
  2. Датчик Aqara Water Leak Sensor работает с помощью приложения для Android и iOS. Процесс включения является быстрым и легким в управлении.
  3. При использовании определенных устройств (электромагнитного клапана) датчик может моментально дать сигнал о перекрытии воды.
  4. Мгновенное срабатывание. Наличие конструктора Акара помогает обнаружить возможность утечки уже тогда, когда вода достигает уровня 0.5 мм. После этого поступит звуковой сигнал и уведомление на смартфон пользователя.
  5. Корпус Aqara Water Leak Sensor состоит из анти-УФ-материала, что позволяет избежать потери цвета.
  6. Датчик также обладает высоким уровнем заряда. Одна батарейка может питать энергию на протяжении двух лет.

5 РаДуга

Главная особенность системы защиты от протечек воды «РаДуга» – беспроводные датчики, функционирующие в режиме подачи радиосигналов. Благодаря высокой мощности они сохраняют работоспособность даже на расстоянии 20 м (для многоквартирного дома) и 100 м (на открытом пространстве) от контроллера. В комплектацию устройства входит электромагнитный клапан запорной арматуры, 4 датчика, а также блок управления и подробная инструкция по эксплуатации.

Система «РаДуга» позволяет предотвратить протечки любого масштаба в ванной комнате, подвале, котельной, лаборатории и других помещениях. Для работы датчика достаточно мощности в 0,00005 Вт. Все электроды оснащены антикоррозийной защитой. Плюсы: влагозащищенный датчик, срок службы батареи достигает 10 лет, прочность и надежность устройства. Минус – длительность срабатывания. Она составляет 10 секунд, что в ряде случаев позволяет отсечь ложные сигналы (например, при влажной уборке помещения), но при этом существенно снижает эффективность использования системы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Руландия
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
