Типы счетчиков холодной и горячей воды

Тахометрические счетчики

Этот тип водосчетчиков наиболее распространен. Функционируют они по простому принципу.

Принцип работы и конструкция

Основной элемент счетчика — крыльчатка. Она имеет перпендикулярную ориентацию своей оси по отношению к направлению водопровода. Диаметр условного прохода прибора этого типа не превышает 50 мм.

Устанавливают тахометрические счетчики для измерения расхода как холодной, так и горячей воды, если речь идет о небольших объемах. На большие расходы эти водомеры не рассчитаны

Когда лавина воды транзитом проходит через крыльчатку, совершается движение по кругу. Каждое сопровождается переливом определенного количества жидкости через прибор. Чем больший напор создает вода, тем быстрее крутится крыльчатка.

Чувствительный счетный механизм через редуктор получает сведения о количестве оборотов, а все изменения показывает циферблат.

Устройства с крыльчаткой бывают одноструйными, многоструйными, комбинированными. В первых на лопасти ввода вода подается одним ручьем. Крутильный толчок на индикатор счетного узла посылает магнитная муфта. Специалисты советуют монтировать такие счетчики на трубопроводы горячей воды сечением от 15 до 30 мм.

В многоструйных моделях поток на пути к рабочему колесу разбивается на части. Погрешность замера уменьшается, т.к. происходит воздействие на лопасти одинаковой силы. При этом полностью исключается турбулентность потока.

Когда охват замеров использования воды необходимо расширить, устанавливают тахометрическое устройство комбинированного типа. Подразумевается, что с изменением скорости потока, вступает в работу какой-то один счетчик. Происходит переход автоматически.

Комбинированный счетчик состоит из основного и дополнительного прибора. Первый включается посредством открытия клапана, когда расходуются большие объемы воды

Измерительный узел один, он обладает высокой точностью, герметичен, поэтому работает даже в условиях затопления. Для Ду трубы больше 50 мм, в конструкцию прибора закладывают вместо крыльчатки вращающуюся турбинку. Водомер в этом случае устанавливают вдоль оси магистрали. Идеальное место его установки — на входе.

Монтируют такие счетчики на трубопроводы производственных предприятий сечением до 500 мм там, где проходят значительные объемы воды. Направление и угол потока определяет специальный обтекатель.

Плюсы и минусы

Механические водомеры отличаются компактностью. Монтировать их можно в удаленных местах, поэтому интерьер помещения они не портят. Простота конструкции позволяет устанавливать на эти приборы приемлемую для большинства потребителей цену. Погрешность их показаний незначительная.

Тахометрические счетчики — устройства энергонезависимые. Основным элементом в их конструкции является крыльчатка, помещенная в воду. По числу оборотов, которые она совершает, считают объем воды

К отрицательным относят следующие характеристики:

• изнашиваемость лопастей;
• чувствительность к примесям, присутствующим в воде;
• зависимость показаний водомера от магнитного поля;
• невозможность зафиксировать мгновенный расход;
• наличие движущихся элементов в проточной камере.

Несмотря на наличие недостатков, если соблюдать график поверок, счетчик может прослужить до 12 лет. Для функционирования прибора не нужны внешние источники электроснабжения.

Сухоходные и мокроходные приборы

Если исходить из расположения счетного устройства, то тахометрические водомеры подразделяют на сухо- и мокроходные. В первом случае жидкость никак не воздействует на счетный механизм. Вращательное движение от крыльчатки сообщается ему посредством специальной магнитной муфты.

От коррозии механизм защищает непроницаемая перегородка. Модель имеет достаточно высокую стоимость, но использовать ее можно даже там, где подают горячую воду, в которой присутствуют посторонние примеси в большом количестве.

Кроме того, точность показаний такого прибора очень высокая. Если есть необходимость дистанционного снятия данных, можно включить в систему устройство импульсного выхода.

Монтируют узел импульсного выхода непосредственно на входе трубопровода. Трансформированная в импульс информация, поступает на устройство регистрации

Модуль, собирающий информацию, может находиться на каком угодно удалении от узла измерения.

В мокроходном приборе счетный узел находится в постоянном контакте с грязной жидкостью. Это отрицательно сказывается на продолжительности его службы. Чтобы исправить положение, перед счетчиком монтируют фильтр.

Критерии выбора измерительного прибора

Какой счетчик воды лучше установить в квартире зависит, прежде всего, от качества поставляемой воды и ее состава. Для воды с большими количествами твердых примесей и высоким уровнем минерализации лучше выбрать прибор, который не имеет механических трущихся частей. Несмотря на это важен выбор материала рабочего корпуса, который непосредственно контактирует с рабочей средой.

Материал

Наиболее распространенным материалом является металлические сплавы:

Бронза и латунь – прочные и надежные сплавы с высоким коэффициентом ударной вязкости, они довольно долговечны и стойки к агрессивным компонентам в воде. Возможно образование незначительных каверн или кальцинирование протоков;

Нержавеющая легированная сталь – механические показатели материала, так же как и его стоимость значительно превышает сплавы. Кроме того сложность обработки конечного изделия делает такой материал менее популярным у отечественного производителя.

Силумин – сплав кремния с алюминием. Довольно стоек к агрессивным средам и весьма дешев, благодаря чему популярен у китайских производителей. Однако имеет очень низкую прочность, хрупок, и не выдерживает даже средних нагрузок. Приобретать такой прибор настоятельно не рекомендуется.

Полимеры. В основном это полибутилен и прессованный полиэтилен. Используются в основном как составные части для приборов на холодную воду. Максимальная температура которую они выдерживают 90°С (полибутилен). Область применения устройств ограничена.

Комплектация

В наборе могут быть сгоны, насадки, уплотнительные прокладки и другие фитинги для подсоединения устройства к водопроводу. Необходимо проверить и их на наличие дефектов и соответствие размерности резьбы.

Кроме того импортные счетчики на воду, которые можно выбрать в наших магазинах, должны иметь сертификат соответствия стандартам, который подтверждает , что они адаптированы для эксплуатации в отечественных сетях.

Обслуживание

Основным показателем являет межповерочный интервал. Какой счетчик для воды лучше? — Естественно тот у которого такой интервал больше. Для холодной воды он составляет в среднем 6 лет для горячей – около 4. Однако у многих современных моделей эти показатели могут существенно отличаться. Конкретные данные можно узнать из паспорта устройства. При этом отсчет необходимо проводить не от даты проверки производимой на заводе, а от момента регистрации и опломбирования прибора на месте установки соответствующими представителями водоканала.

Расположение прибора

Некоторые, морально устаревшие модели, должны монтироваться только горизонтально или вертикально. Лучше выбрать универсальный прибор. Его проверку можно произвести, просто подув во входящий патрубок в горизонтальном и вертикальном положении. Воздух должен проходить с одинаковым напором, а цифры равномерно изменяться, без рывков и торможений.

Защита

Условия к защищенности прибора все время ужесточаются. Как выбрать водосчетчик, чтобы не менять его уже через год? Желательно приобретать прибор с наличием импульсного выхода для дистанционного контроля или съема показателей.

Кроме того если устройство размещено в легкодоступном месте целесообразно чтобы оно имело защитную крышку на лицевой панели.

Необходимость установки

Счетчик расхода воды измеряет и показывает максимально точно потребление из горячего или холодного источника водоснабжения. Как правило, подсчет ведется в кубических метрах или литрах за определенный период времени, например, месяц. Это дает следующий ряд преимуществ:

• При подключении частного водопровода от центральной магистрали возникает возможность платить по счетам по факту – точно потребляемому объему, а не по установленному тарифу. Цифры последнего порой сильно преувеличены, и потребителю приходится переплачивать.
• Детализировать расход воды в теплый сезон и зимой. В эти два разных по уровню потребления периода расхождения в показаниях прибора могут доходить до десятикратных размеров. При наличии личной скважины это позволит безошибочно определить точный расход электроэнергии и определить ресурс оборудования и источника.
• Не платить за период, когда водозабор фактически не производится – в отпуске, отъезде, аварии, отключении и т. д.
• Не подвергаться необоснованной переплате за долги соседей или целого района, когда долг по неуплате раскидывается на всех потребителей участка.

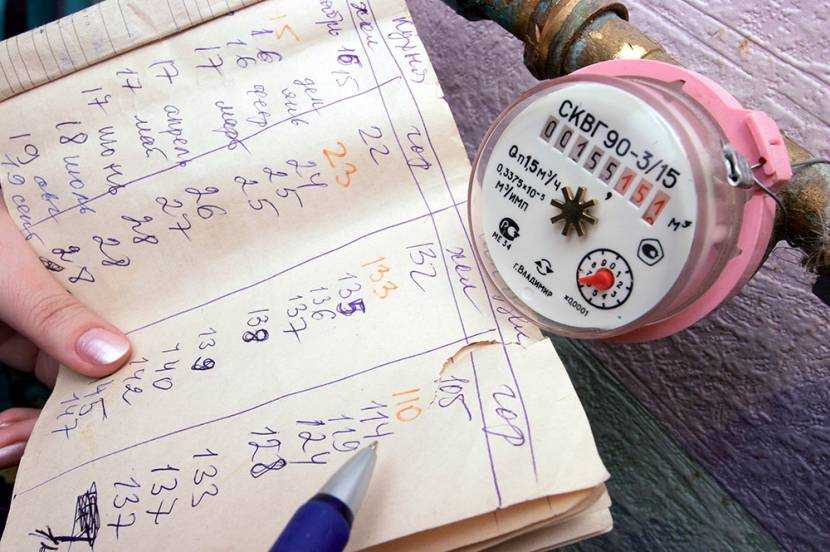

Сверка показания с водосчетчикаИсточник gazeta.ru

• Уменьшить расходы за оплату магистральной канализации. При детализации водозабора автоматически уточняется объем стоков.
• Дисциплинировать домочадцев в деле потребления воды – не тратить ее напрасно, вовремя устранять течи, контролировать расход при поливе и прочих процедурах.

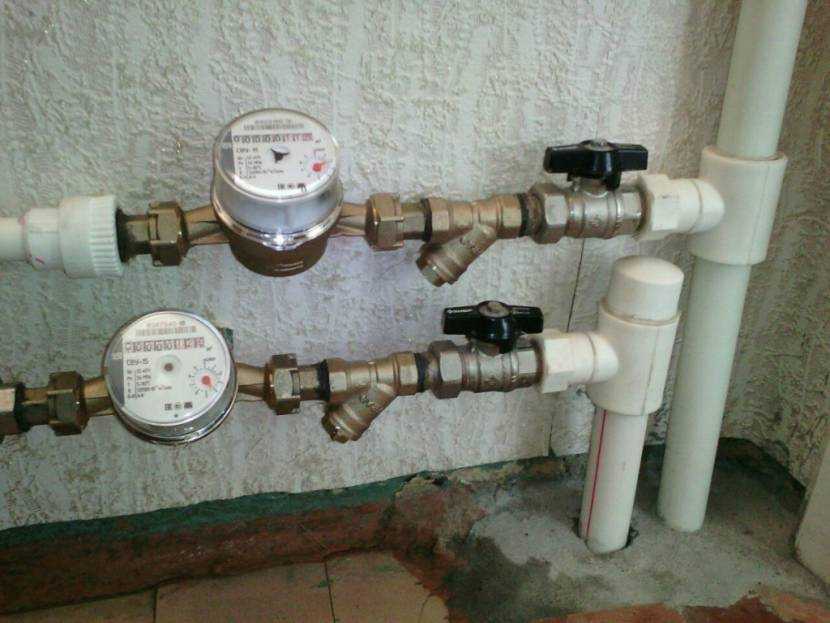

Тахометрические счетчики в системе частного водопроводаИсточник rosschet.ru

Производители счетчиков воды

Качественную и долговечную продукцию предлагают производители из разных стран. Среди всего разнообразия выделяются такие торговые марки:

Бетар, Татарстан. Продукция для измерения расхода горячей и холодной воды. Диапазон допустимых температур для продукции – 5-40оС холодная вода и 5-90оС горячая вода. Максимальное давление в системе – 1,0 МПа. При необходимости все приборы оборудуются запорным клапаном, который препятствует току воды в обратном направлении. Товар сертифицирован, все материалы проверены и соответствуют санитарным нормам.  Интервал между проверками – 6 лет.

• В Метер, Италия. Продукция для учета расхода горячей и холодной воды. Марка СВ-15У имеет крыльчатую конструкцию с прохождением воды в одну струю и без намокания считывающего механизма. Работает при температуре от 5 до 90оС, максимальное рабочее давление 1,0 МПа. Интервал между проверками 4 года.
• Valtec, Италия. Счетчики с высокой прочностью и классом надежности. Марка VLF подходит для горячей и холодной воды, максимальное давление 16 бар, температурный диапазон – 5-90оС. Счетчик изготовлен из латуни.
• Тритон, Россия. Прибор для учета горячей и холодной воды. Корпус выполнен из латуни, ось из нержавеющей стали. Конструкция – крыльчатое колесо. Максимальная температура – 90оС, давление – 1 МПа.

Шкалы бытовых механических водомеров

О протекании воды через счетчик сигнализирует вращающийся индикатор (поз. 9). Небольшая стрелочная шкала (поз. 10) показывает малые показатели расхода– каждое целое деление соответствует 100 мл прошедшей через прибор воды, а полный оборот, соответственно – 1 литру.

Цифровая роликовая шкала обычно имеет ряд черных и красных цифр. Черные обозначают полные кубические метры, а красные – это цифры после запятой, до одной тысячной. То есть красная шкала показывает литры, от 1 до 999 – до получения целого значения кубометра.

Может быть и иная компоновка шкал, как показано на иллюстрации в правой ее части. Цифровая шкала показывает только целые значения кубометров, а четыре стрелочных – сотни, десятки, единицы и десятые части литров, по аналогии с приведенным выше примером.

Выпускаются тахометрические счетчики и с электронной цифровой шкалой.

Тахометрические счетчики

Самая востребованная для жилых помещений конструкция. Отличается компактными размерами, надежностью, демократичной стоимостью и достаточно высокой точностью измерений. Устройство прослужит как минимум 12 лет, правда, с необходимыми периодическими поверками. Основа конструкции, небольшая турбинка или крыльчатка, определяют тип прибора. Так называемые крыльчатые устройства могут быть:

• Одноструйные. Принцип работы данного счетчика основывается на подсчете количества оборотов крыльчатки, которую вращает единый поток воды в трубе. Посредством магнитных муфт оно передается на индикатор на корпусе. Собственно счетный механизм изолирован от воды, поэтому измерения долгое время остаются точными. К основным достоинствам системы относят возможность установки модуля импульсного выхода, который позволяет считывать ее показания дистанционно. Кроме того конструктивные особенности устройства дают возможность монтажа антимагнитной защиты счетчика.
• Многоструйные. Главное отличие – в разделении измеряемого потока воды на несколько струй непосредственно перед лопастями крыльчатки. Благодаря этому снижается погрешность измерений, и расчет воды по счетчику становится более точным. К достоинствам системы относят простоту демонтажа и монтажа, необходимых  при поверках, поскольку снимается только верхняя часть устройства. Возможность установки модуля импульсного выхода.

Турбинные системы отличаются конструкцией вращающейся детали, представляющей собой небольшую турбинку. Еще один нюанс: крыльчатые счетчики устанавливаются только на трубах диаметром максимум 40 мм включительно, турбинные – от 50 и до 200 мм. При выборе прибора это обязательно должно учитываться. Существует особая разновидность счетчиков – комбинированные приборы, которые сочетают в себе крыльчатое и турбинное устройство. Они используются в водопроводах с серьезными перепадами напора.

Многоструйные устройства дают более точные показания, чем одноструйные. Турбинные счетчики (крайние 2 справа) устанавливаются на трубах диаметром от 50 мм

Тахометрические счетчики выпускаются сухого или мокрого типов. Разница заключается в месте расположения счетного механизма. В «мокрых» вариантах он расположен в воде, поэтому подвержен воздействию растворенных в ней загрязнений, которые искажают конечные показания и быстро выводят механизм из строя. Для защиты прибора перед ним рекомендуется устанавливать фильтр. В «сухих» приборах счетное устройство отделено от воды специальной немагнитной перегородкой. Таким образом, оно не подвержено воздействию загрязнений, дольше работает. Однако и стоимость таких устройств выше.

Проблема как считать воду по счетчику для приборов такого типа решается очень просто. Счетный механизм преобразует количество оборотов крыльчатки в число кубометров или литров потраченной жидкости. Приборы энергонезависимы, компактны и достаточно просты. К числу недостатков обычно относят чувствительность к магнитному полю, которое искажает показания устройства, а так же постепенный износ и загрязнение лопастей, которые так же влияют на достоверность считываемых данных.

Разновидности механических счетчиков воды

По типу считывающего механизма

Крыльчатые счетчики – наиболее часто используемый в квартирах и частных домах вид. Считаются самыми простыми в эксплуатации, долговечными и надежными. Основным действующим конструктивным элементом является крыльчатка. Она пропускает через себя весь поток воды, который поступает из труб в водопроводный кран. Количество оборотов крыльчатки зависит от общего объема жидкости: чем больше потребление, тем больше количество оборотов. Последний параметр передается по цепочке: магнитная муфта — понижающий редуктор — устройство индикации, показывающее численное значение.

Достоинства:

• Надежность и стабильность;
• Легко использовать и монтировать;
• Дают точные показания;
• Сравнительно невысокая цена;
• Могут работать в условиях повышенной влажности;
• Износоустойчивы;
• Просто получать необходимую информацию;
• Почти не подвержены действию коррозии.

Недостатки:

• Не подходят для труб большого диаметра (более 50 мм.);
• Чувствительны к воздействию внешнего магнитного поля;
• Быстро ломаются в грязной воде.

Различают два основных типа крыльчатых счетчиков:

• Одноструйные. В них крыльчатка движется под действием единого потока воды.
• Многоструйные. Перед тем, как попасть в лопасть крыльчатки поток разделяется на несколько более тонких струй.

Вентильные счетчики. Их главная особенность и отличие заключается в возможности перекрыть поток воды при помощи специального вентиля. По механизму работы похожи на крыльчатые счетчики.

Достоинства:

• При необходимости, с их помощью можно отключить воду;
• Легко монтировать и устанавливать;
• Не требуют дорогостоящего ремонта;
• Процесс снятия показаний облегчается за счет возможности поворота индикаторной части по кругу.

Недостатки:

Турбинные счетчики чаще всего применяются на крупных промышленных предприятиях, где нужно фиксировать большие потоки воды. В зависимости от типа системы получения показаний, данные приборы подразделяются на механические и индукционные. Турбинные счетчики целесообразно использовать в больших частных домах и загородных коттеджах, где общий диаметр трубопровода больше 50 мм.

Достоинства:

• Способны справиться с большим объемом воды;
• Подходят для труб большого диаметра;
• Менее подвержены негативному воздействию грязной воды.

Недостатки:

• Дорогостоящие;
• Не имеет смысла использовать подобные приборы в квартирах и небольших частных домах.

Комбинированные счетчики сочетают в себе функции крыльчатых и турбинных. Если потребление воды небольшое, то работает крыльчатка, а если поток резко увеличивается в размерах, клапан устройства автоматически закрывается и вода течет в турбинный аппарат.

Достоинства:

• Справляется с любым объемом потребляемой жидкости;
• Надежны и долговечны

Недостатки:

Виды приборов в зависимости от расположения счетного механизма

• «Мокрый» счетчик. В данном случае счетный механизм никак не отделяется от водного потока. Его основным преимуществом является невысокая стоимость, а недостатком – зависимость показаний от чистоты жидкости, в загрязненной среде результат может быть значительно искажен.
• «Сухой» счетчик отличается от предыдущего варианта наличием специальной немагнитной перегородки для основного механизма, за счет которой он постоянно остается сухим. Главные достоинства – точность показаний и долговечность службы, а недостаток – достаточно высокая цена.

В зависимости от температуры потребляемой воды

• Счетчики для холодной воды;
• Счетчики для горячей воды.

Данные разновидности не отличаются друг от друга ничем, кроме материала, из которого они изготовлены. Для счетчиков горячей воды они должны быть устойчивы к высоким температурам. При выборе необходимо учесть, что максимальный температурный режим для счетчиков холодной воды – 30 градусов Цельсия, в то время как для водомеров горячей воды этот показатель должен достигать 130 градусов. При установке эти приборы лучше не путать, поскольку это быстро приведет к поломке оборудования.

Как правильно выбрать счетчик воды для частного дома или квартиры?

В первую очередь необходимо определиться с выбором между механическим и электронным прибором. Преимущества тех и других были описаны выше

Обратим внимание на универсальные электронные аппараты, которые можно устанавливать как на горячую, так и холодную воду. Такое решение оправдано только, если в предоставляющей услуги компании реализован сервис удаленного сбора показаний

В противном случае это будет пустая трата средств.

Необходимо проверять наличие сертификата соответствия и паспорта прибора. Без этих документов не возможен его ввод в эксплуатацию.

Обращайте внимание на характеристики прибора, основные параметры приводятся в паспорте, к таковым относятся:

• Q_МАКС – пропускная способность прибора.
• Q_Н – уровень номинального расхода, при котором производитель гарантирует точность показаний.
• Q_МИН – минимальное значение расхода при сохранении параметров допустимой погрешности.
• Q_Т – переходной расход, при котором изменяется коэффициент точности.

Помимо этого необходимо правильно подобрать установочные параметры, а именно:

Посадочный диаметр, как правило, он 15,0 или 20,0 мм для трубной арматуры, проложенной в квартире. В частных дома ДУ может быть 25,0-32,0 мм.

Монтажные размеры, для бытовых приборов, устанавливаемых в квартирах, стандартная длина 110,0 или 130,0 мм. Для более крупной трубной арматуры изготавливаются устройства с монтажным размером до 260,0 мм.

Что касается фирм производителей, то в данном случае лучше остановить выбор на отечественных производителях. В любом случае при сборке на заводе используется импортная электроника.

Критерии выбора

При выборе водомера следует обратить внимание не только на потребительские качества, но и на технические характеристики прибора. Необходимо также учитывать:

Необходимо также учитывать:

• гарантийные обязательства;
• размер, форму устройства;
• временной интервал между поверками (не менее 6 лет для счетчиков ХВС и не менее 4-х для приборов ГВС);
• производителя.

Среди отечественных производителей хорошо зарекомендовали себя приборы «Эконом», «Старорусприбор», «Тритон», «Бетар». Лучшими из импортных поставщиков метрологического оборудования считаются «Zenner», «Actaris», «Wehrle».

Счетчики воды любого типа должны соответствовать нормативам ГОСТа.

Особенности монтажа

Только на первый взгляд представляется, что прибор учета холодной воды монтировать не сложнее, чем обычный смеситель

В действительно его важно не только грамотно установить с технической точки зрения, но также правильно подключить и зарегистрировать. Все эти действия лучше доверить специалисту

Кроме того, гарантия на работу прибора будет действовать только при официальном монтаже.

При самостоятельной же установке пользователь рискует столкнуться с целым рядом проблем следующего характера:

• Срыв резьбовых соединений.
• Нарушение водотока при неправильном положении прибора.
• Неисправность счетчика при наличии ошибок в подключении.
• Прорыв воды в случае нарушения технологии сантехнических работ.

Видео-инструкция по монтажу водяного счетчика:

Коротко о главном

Водомерный счетчик предназначен для точного измерения расхода воды в быту. Установка его в доме дает следующий ряд преимуществ:

• Фактическая оплата счетов за воду от центрального водопровода.
• Детализация расхода в зимний и летний периоды.
• Представление о расходе воды частной скважины.
• Исключение оплаты за период простоя, аварии, отпуска.
• Приучение жителей дома к экономии.
• Автоматическое снижение оплаты за стоки при подключении дома к центральной канализации.
• Исключение оплаты при равномерном распределении долгов от соседей-неплательщиков.

Чаще всего в частном домохозяйстве применяются тахометрические счетчики различных типов. Помимо них бывают ультразвуковые, электромагнитные и вихревые разновидности. При выборе прибора необходимо учитывать технические показатели, цену, надежность, качество, гарантии, проверочные сроки и соответствие условиям эксплуатации

При монтаже важно соблюсти все этапы подключения, правила сантехнических работ и регистрацию

Тахометрические счётчики

Эти модели отличаются простотой устройства и заложенным принципом работы. Срок службы данных изделий составляет не менее 12 лет. Модели входят в категорию бюджетных для большинства потребителей. В зависимости от главного элемента тахометрические счётчики бывают двух типов:

• Крыльчатые устройства содержат в себе крыльчатое колесо, которое связано с подсчитывающим объём механизмом. Эти модели бывают одноструйными и многоструйными. Во втором случае происходит деление одной струи на несколько, что понижает погрешность показаний прибора. В большинстве случаев крыльчатые счётчики имеют стандартный диаметр 4 см, что подходит для обычных трубопроводных систем. Объём воды, который крыльчатые счётчики способны посчитать за час не превышает 15 куб. м.
• Турбинные устройства в свою очередь бывают механические и индукционные (вид указывает на тип считывания сигнала с турбины). Диаметр таких моделей может быть от 5 до 10 см. Объём воды, который способны посчитать турбинные модели за час значительно превышает объём крыльчатых устройств.
  В зависимости от своего расположения в водопроводной сети различают крыльчатые и турбинные счётчики сухого или мокрого типа:
• Счётный элемент «мокрого» счётчика расположен прямо в жидкой среде. За счёт простоты конструкции снижена его цена, но в то же время различные примеси в воде могут вызвать появление погрешностей
• Счётный элемент «сухого» счётчика не соприкасается с водной средой напрямую и отделён от неё перегородкой. Срок эксплуатации таких устройств дольше, но и стоимость на порядок выше.
