Приточная вентиляция своими руками, система вентиляции в квартире

Тонкости устройства

Квартиры с пластиковыми окнами из исключения за последние 15-20 лет стали правилом. Но конструкции из ПВХ, удерживая тепло, одновременно мешают нормальному поступлению воздуха. Чтобы привести атмосферу в домах в норму, требуется использовать специальные технические решения. Они могут быть разными, но в любом случае такая вентиляция будет работать принудительно

Как и в других ситуациях, полезно обращать внимание на указания СНиП

Типичная схема принудительной вентиляции в квартирах может быть образована:

• приточным аппаратом и вентиляционными шахтами естественного режима;
• приточным блоком и вытягивающими вентиляторами;
• машинной вытяжкой и природным притоком;
• комплексным приточно-вытяжным контуром с использованием рекуператора.

Рассчитать и настроить на полноценную работу легче всего именно последний тип вентиляции. Он полностью управляется и исключает практически на 100% все отклонения от нормы. Благодаря рекуператору можно сделать выгоднее обогрев поступающего воздуха. Но при этом придется больше внимания уделить расчетам воздухообмена. Подобные аппараты не учитывают присутствие обособленных вытяжек над газовыми и электрическими плитами, над ванной и унитазом.

Несмотря на дешевизну приточных клапанов, их слабостью является невозможность гибкой регулировки количества поступающего воздуха. В значительной комнате придется ставить сразу несколько клапанов. Расчет потребности в притоке должен быть отдельным для любого помещения. Не разобравшись с этим моментом, нельзя выяснить, какое оборудование требуется поставить.

Свои особенности имеет обустройство вентиляции в студии. Как и в других местах, идеальным решением становится очищающая приточная система. Оснащать ли ее нагревателями – решать только владельцам квартиры. Если в студии размещается вытяжка, она должна обеспечивать обновление воздуха в обслуживаемом объеме 10-12 раз за 60 минут. Это требование позволяет определить минимальную планку возможностей устройства, без которых и говорить не о чем.

В помещениях, где есть газовые приборы, обязательно должны устанавливаться так называемые проветриватели. Они открываются, когда включается оборудование, и позволяют обеспечить подкачку кислорода. Стоимость подобных приборов относительно невелика. Категорически неприемлема ситуация, когда сначала советуются с дизайнерами, и только затем составляют технический проект.

Нередко приходится заниматься восстановлением вентиляционных магистралей в квартирах. Как центральные стояки, так и обособленные вентиляционные ходы слишком сложны для самостоятельной реконструкции. Непрофессиональное вмешательство грозит возникновением серьезных инженерных проблем. Если каналы проложены обособленно, придется выходить на крышу дома.

Без составления проекта можно установить бризеры и иные автономные аппараты, а также клапаны для притока. Проектировать обязательно требуется все канальные сооружения. Потери воздуха при транспортировке его рассчитываются укрупненным способом. Указания нормативных актов для воздухообмена в жилых комнатах иногда оказываются недостаточно велики, а вот в санитарных помещениях они существенно завышены. По большому счету, следовать таким нормам надо только в общественных туалетах и ванных комнатах.

Точно и грамотно определить истинную потребность помогает измеритель диоксида углерода. Именно он покажет, какой уровень активности вентиляции станет оптимальным в конкретном месте. Применять дроссель клапаны, в том числе ирисовую разновидность их, смысла нет – это только добавит шума. Регулировать расход гораздо уместнее при помощи диафрагм. Отсутствует необходимость также в монтаже звукоизолированных корпусов.

Виды и особенности вентиляционных систем

Что бы узнать, как сделать вентиляцию в гараже своими руками важно подобрать эффективный комплекс, к самым известным вариантам относятся следующие виды:

Общеобменная. Представляет собой естественный комплекс вентилирования со стационарными вентиляционными шахтами, чаще всего встречается в многоквартирных домах.

Приточно-вытяжная. Для ее функционирования необходимо приобретение отдельных приточных и вытяжных устройств и клапанов, обеспечивающих принудительный воздухообмен.

Локальная. Представляет собой комбинацию общеобменной и принудительной вентиляции, это вытяжки разной мощности, устанавливаемые в отдельных зонах с выводом в вентшахту.

Если мы делаем вентиляцию в подвале самостоятельно, то необходимо обязательно ориентироваться на уровень влажности и необходимость поддержания определенного микроклимата.

При условии, что в помещение подведены вентиляционные шахты естественного комплекса воздухообмена, его функционал можно усилить за счет применения дополнительного оборудования принудительной вентиляции, к выбору которого необходимо подойти с особой тщательностью.

Выбор типа системы вентиляции

Кроме тщательного расчета параметров вентилирующего комплекса, необходимо уделить внимание и отбору его вида. Для этого обращают внимание на следующие особенности:

• напор воздуха извне;
• потребность в подогреве притока зимой;
• необходимая мощность этого прогрева;
• общая потребность в поступлении и удалении воздуха.

В свою очередь, эти параметры подбираются сообразно величине, целевому назначению, размещению, загруженности обслуживаемых помещений. Естественный тип вентиляции отличается простотой, что привлекает людей в большинстве случаев. Создать его можно без использования специального оборудования, поэтому исключается изначально его поломка. Если даже отключат электричество, система будет освежать воздух в комнатах или рабочих помещениях исправно. Но при этом ее производительность ограничена, а зависимость от внешних условий слишком велика.

Кажущиеся недостатки механической вентиляционной системы для проектировщиков не слишком существенны, если только подходить к делу серьезно. Профессиональный выбор основных компонентов позволяет свести к минимуму риск поломки. А количество опций и гибкая настройка только положительно отражаются на микроклимате помещения. Разобравшись с естественной или искусственной методикой работы, нужно далее сделать выбор, какой будет вентиляция:

• только обеспечивать поступление воздуха извне;
• только выбрасывать наружу загрязненный воздух;
• комбинировать выполнение этих двух задач.

Спешить при принятии такого решения не нужно. Требуется проанализировать целый ряд факторов: как распланировано помещение, сколько людей им пользуются, какая опасность вредных веществ, насколько велико их поступление и так далее. Как приточные, так и комбинированные системы вентиляции в России могут нормально работать только при наличии комплекса подготовки воздуха. Дело в том, что его температура, влажность, химический состав и другие параметры при непосредственном сборе воздуха на улице не всегда идеальны. Когда определены все указанные параметры, требуется принять еще одно решение – как именно будет управляться вентиляционная система.

Если нет особых пожеланий, и просто нужно «сделать хороший микроклимат», необходимо останавливаться на проверенном варианте – приточно-вытяжной конфигурации. Она точно справится со всеми поставленными задачами. Дополнительное преимущество состоит в том, что полностью исключается возникновение перепадов давления между улицей и домом, между отдельными частями здания. А вот сложные очистные системы устанавливать требуется только на производственных и энергетических объектах. В жилых постройках, если только экологическая ситуация не близка к катастрофической, можно обойтись без них.

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость

Во внимание при планировании распределения воздушных масс принимаются такие показатели:

• суточный режим их применения;
• годичный цикл использования;
• поступление тепла;
• скопления влаги и ненужных компонентов.

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.

Монтаж вытяжного вентилятора

Для осуществления качественной циркуляции воздуха в помещениях целесообразно использовать вытяжные вентиляторы. Такие устройства устанавливаются на вентиляционные отверстия воздуховодов в кухнях, туалетах и ванных комнатах.

Поскольку для работы этого устройства необходима электроэнергия, то его можно подключить к ближайшей распределительной коробке. В этом случае вентилятор должен быть снабжен автоматикой, реагирующей на изменение температуры или давления. При использовании более дешевых моделей, не предусматривающих автоматическое включение и отключение устройства, его можно подсоединить к цепи выключателя света. Таким образом, вентилятор будет включаться при каждом включении освещения в туалете или ванной комнате.

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Внутренний распределитель

Необходимость установки приточной вентиляции

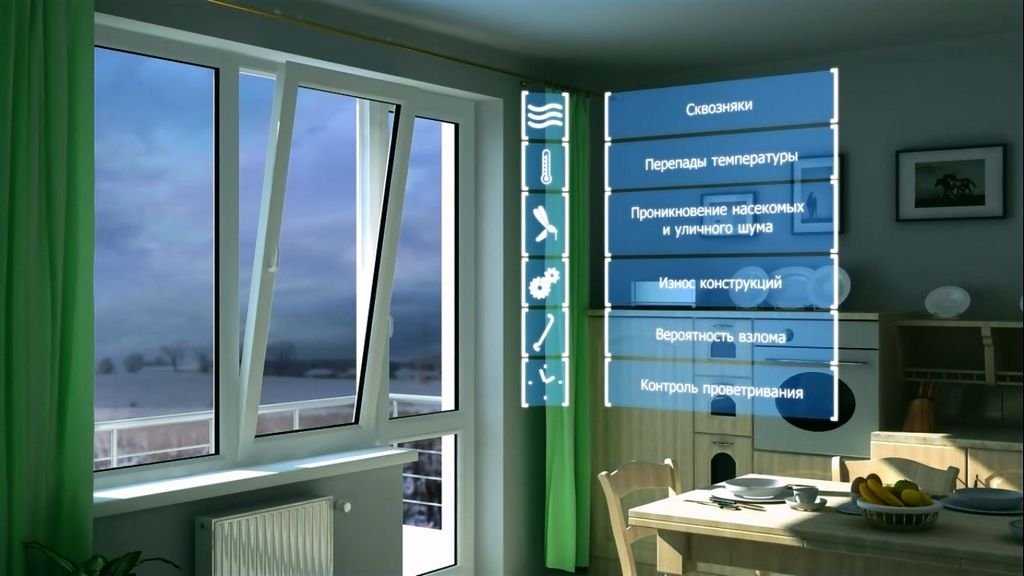

Некоторые обыватели считают: если есть форточки и возможность открыть окна, зачем устраивать вентиляционное оборудование? Можно таким способом очистить воздух в квартире. Но в действительности выходит, что естественная вентиляция плохо справляется с этой задачей, и циркуляции воздушных масс не происходит. В доме застаиваются неприятные запахи, исходящие из кухни и санузла, создаётся влажность или сухость, и человек начинает испытывать дискомфорт.

Следуя моде и рекламе производителей пластиковых окон, многие из нас устанавливают их в квартире. Благодаря этому создаётся герметизация пространства и препятствие для свободного естественного воздухообмена. Внутри помещения образуется тяжёлая атмосфера.

Избежать всех этих проблем позволяет приточная вентиляция, созданная своими руками. Её можно сделать несколькими способами:

• установить вентиляторы в форточке или в специально сделанном отверстии в стене;
• устроить приточно-вытяжной воздуховод;
• смонтировать систему приточных отверстий (клапанов).

Сейчас наиболее популярной является вентиляция приточно-вытяжного типа, приводимая в движение с помощью механических устройств.

Важность обустройства воздухообмена в постройках

Изучая, как сделать вентиляцию в погребе своими руками необходимо понимать, что ее обустройство в этом и других помещениях важно по ряду причин.

К их комплексу можно отнести целый ряд факторов, их соблюдение обусловлено обязательным соблюдением санитарных и гигиенических норм, предъявляемых к жилым и хозяйственным постройкам:

• постоянное и регулярное обновление газовоздушной смеси в помещениях;
• нейтрализация грибковых спор и бактерий, размножающихся во влажной среде;
• своевременное выведение из помещений влажного и пыльного воздуха.

При этом используются разнообразные устройства и технические приспособления, обеспечивающие эффективную работу вентиляционного комплекса, в него включены разные виды воздухообмена.

Кухонные вытяжки

Вытяжка – это важный элемент вентиляции на кухне. Сегодня вытяжка является модным аксессуаром. Она избавляет атмосферу кухни от влаги, неприятных запахов, газа и жировых испарений.

Сегодня кухонная вытяжка выполняет не только практическую, но и эстетическую функции

1. Активные. Соединяются с общедомовой вентиляционной шахтой или выводятся непосредственно на улицу.
2. Пассивные. Выполняют функцию фильтра. Поглощают воздух из кухни, очищают его от примесей и выпускают обратно. К вентиляции не подключаются.

Вытяжки различаются по мощности. Если объем кухни большой, пища готовится часто и много, нужно приобретать мощное оборудование. Вытяжка работает от электропитания. Ее можно включать и выключать самостоятельно, регулировать тягу.

Основы вентиляции

Воздухообмен в помещениях создается движением потоков от мест притока свежего воздуха к местам оттока «грязного», и до полного их вывода на улицу. Обрывать вентиляцию под кровлей нельзя – домашний пар будет конденсироваться и разрушать несущие элементы. По способу побуждения вентиляция дома бывает естественной, механической либо комбинированной.

Естественная вентиляция создается тягой за счет разницы давления и температуры между помещением и улицей. Она доступна, легко обустраивается, дешевая в установке и эксплуатации. Но сила такого потока меняется вместе с погодой, его сложно контролировать, невозможно отрегулировать объем поступающего и выводящегося воздуха.

Это приводит к большим теплопотерям зимой, когда тяга максимальна. Летом, наоборот, воздушные потоки практически останавливаются, так как разница между температурой в помещении и на улице очень мала.

Механическая вентиляция – продвигает воздушные массы вентиляторами, может обслуживать длинные системы воздуховодов с постоянной скоростью. Дополнительно оснащается множеством удобных элементов: температурными датчиками с регулирующей автоматикой, таймерами, фильтрами, калориферами.

Естественное движение масс воздуха медленнее, чем принудительное и более комфортно для человека (1 м/с против 3 м/с). Но при меньшей скорости приходится использовать каналы большего сечения с длиной от 3 м по вертикали.

Принудительный обмен быстрее и работает с тонкими воздуховодами, чем экономит место. Например, для того, чтобы заменить 300 м3 воздуха за час при естественной вентиляции в частном доме, необходимы трубы Ø350 мм, а для механической достаточно Ø200 мм.

При любом побуждении перетекание воздушных масс по дому идет в направлении из «сухих» комнат в «мокрые». Приток оборудуется в гостиной, спальне, кабинете. Отток – в ванной, санузле, на кухне. Чтобы воздух свободно перетекал внутри дома, в дверных полотнах монтируют вентиляционные отверстия (с/у, ванная) или оставляют щель 2-3 см между дверным полотном и полом. Переточное отверстие при закрытой двери должно быть минимум 200 см2. На пути движения воздушного потока желательно ставить не больше двух преград.

Рис. 1 — Перетекание воздуха в доме

Планировка вентиляции частного дома включает следующие этапы:

• 1. Расчёт минимальных норм воздухообмена;
• 2. Определение расположения мест притока и оттока воздуха;
• 3. Расчет сечения вентиляционных каналов;
• 4. Определение потребности в дополнительном технологическом оборудовании.

Виды установок для принудительной вентиляции

Как уже говорилось выше, для установки принудительного вентилирования самостоятельно вам понадобится установка. Виды установок бывают следующие:

1. система, которая содержит рекуператор. Такая система поможет вам справится не только со входом воздуха и выходом отработанного, но также предоставит возможность сэкономить на кондиционировании и отоплении помещения;

2. рециркуляционная установка, в которой нагревание уличного воздуха обеспечивается при помощи смешивания с тем теплым воздухом, который выходит из квартиры;
3. система с охлаждением входящего воздуха, которая применяется в жаркое время года или там, где хранятся продукты, которые быстро портятся;
4. система кондиционирования – обладает одновременно функциями кондиционера и вентиляционной установки. Она самая дорогая из перечисленных вариантов.

Принудительная приточная вентиляция в квартире также может осуществляться посредством воздушного клапана, установленного в металлопластиковом окне. Дело в том, что раньше практически во всех квартирах были установлены обычные деревянные окна с форточками, и сквозь негерметичные рамы воздух попадал в квартиры в огромном количестве.

Когда начали устанавливать металлопластиковые окна, сразу начали появляться большие проблемы с неприятными запахами в помещении. Это связано с тем, что отсутствует приток воздуха, что, соответственно, приводит к недостаточной тяге в воздуховодах. С самого начала, как только начали изготавливать пластиковые стеклопакеты, они предназначались для квартир с принудительной вентиляцией. Это со временем они получили огромное распространение, и устанавливают их в любых квартирах, несмотря на возникновение дальнейших проблем со всей системой.

Установка принудительной вентиляции в квартире поможет ее жителям создать необходимый комфорт, уют и организовать получение свежего воздуха в помещении, что необходимо для нормальной жизнедеятельности человека и поддержания его здоровья.

Монтаж принудительной вентиляции

Давайте разберемся, как сделать принудительную вентиляцию в квартире. Для начала стоит попробовать усовершенствовать существующую в нашей квартире естественную вентиляцию. Для этого нам нужно присоединить к ней дополнительные клапаны и вентиляторы. Таким способом мы можем превратить естественную вентиляцию в принудительную систему. Действуем согласно простым этапам:

1. в стене сверлим отверстие диаметром не больше 7 сантиметров. При этом следует открыть окно, что позволит нам избавиться от образующейся пыли.

2. с наружной стороны в трубу вставляем решетку, которая оградит от попадания крупного мусора.
3. образовавшиеся щели нужно убрать с помощью монтажной пены. С внутренней стороны квартиры, сверху той части трубы, которая выступает, следует установить коробку. Перед установкой данную коробку необходимо наполнить шумоизоляционным материалом.

Такой способ частично улучшит вентиляцию в квартире. Чтобы происходил отток воздуха, нужно дополнительно еще установить вентилятор. Такая система подходит для ванной комнаты, туалета и кухни.

Немаловажным процессом является правильный выбор вентилятора. Они по своей конструкции подразделяются на следующие типы:

• осевые,
• потолочные,
• оконные,
• канальные,
• центробежные.

Самым удобным и бесшумным по заслугам считается именно центробежный вентилятор. Он используется как в системе воздухоотвода, так и может работать автономно.

Зная некоторые основные правила, принудительную вентиляцию в квартире своими руками сделать не составит особого труда. Следуйте дальнейшим рекомендациям:

Сборка приточно-принудительного клапана

1. для начала приобретите все оборудование, которое вам пригодится для данной работы. Сюда входит покупка пластиковых труб, с которых предстоит сделать воздуховоды, а также различных соединителей, уплотнителей, хомутов и тому подобное;
2. согласно проекту, правильно разведите трубы по всему помещению;
3. установите заборник свежего воздуха и вывод уже отработанного воздуха, и разместите их противоположно по отношению друг к другу;
4. подключите установку принудительной вентиляции к общей системе. Непосредственно саму систему выберите самостоятельно, исходя от возлагаемой на нее нагрузки;
5. выполняйте соединения труб очень аккуратно и внимательно, после того, как вы включите систему, давление воздуха увеличится. Из-за высокого давления трубы, которые соединены некачественно, просто разойдутся, и потоки воздуха станут неравномерными. Это, в свою очередь, приведет к нарушению работоспособности системы.

Монтаж моноблочной вентиляции своими руками: пошаговая инструкция

Выполняется установка подобной системы в городской квартире примерно следующим образом:

• в стене проделывается отверстие диаметра, соответствующего диаметру выходного патрубка установки;
• в отверстие вставляется пластиковый воздуховод;
• установка навешивается на потолке лоджии или, к примеру, на стене, разделяющей балкон и квартиру, рядом с отверстием либо непосредственно над ним;
• производится подключение установки к воздуховоду;
• к установке подключается электрический кабель.

В квартирах без балкона моноблочные установки размещаются обычно на фасаде здания. В этом случае для монтажа вентиляции чаще всего все же вызываются специалисты. Ведь часть работ при таком размещении основного блока в большинстве случаев приходится выполнять на высоте.

Однако иногда и в этом случае монтаж моноблочной системы владельцы квартир выполняют своими руками. Дело в том, что вентиляционные блоки некоторых марок дополняются особыми конструктивным элементами, позволяющими устанавливать их на фасаде и в последующем при необходимости демонтировать не с помощью подъемника или лестницы, а просто через открытое окно квартиры.

Основные этапы устройства приточной вентиляции

Чтобы сделать своими руками приточную вентиляцию в доме или квартире, важно провести грамотную предварительную работу. Она заключается в нескольких моментах

Проведение расчётов. Для строящегося частного коттеджа вентиляционная система может быть спроектирована вместе с общим планом. Для готового сооружения и квартиры в многоэтажке создают автономный воздуховод с учётом площади всех помещений и каждой комнаты в отдельности. Все расчёты проводятся по формуле, в которой используются значения, необходимые для оптимальной циркуляции воздушных масс. В их число входят:

• общая мощность и производительность приточной системы;
• мощность вентилятора на входе;
• скорость поступления воздуха;
• максимальный уровень шума от работы устройства;
• диаметр приточных отверстий, размеры и протяжённость труб;
• мощность и энергопотребление дополнительных приборов (калорифера, рекуператора и др.).

При проведении расчётов учитывают коэффициенты, установленные САНПиНом.

Исходя из выполненных расчётов, составляется подробная схема расположения всех компонентов устройства.

Далее проводится подбор деталей из остатков строительных материалов и закупка недостающих элементов.

Сейчас стало возможным приобретение готовых вентиляционных устройств приточного и приточно-вытяжного типа. У разных производителей они стоят по-разному. Но зачем тратить лишние деньги, если каждому мужчине по силам смонтировать такую систему у себя дома своими силами. Приточно-вытяжная вентиляция своими руками создаётся дольше и немного сложнее. Гораздо проще оборудовать обычный проточный воздуховод.

Организация притока воздуха и размещение воздуховодов

Приток свежего воздуха в помещение жизненно необходим для находящихся в нем людей.

Наипростейший способ организовать его – открывать окна, но делать это в холодное время года не представляется возможным. Поэтому существуют другие технические методы, которые зависят от последующего распределения воздушного потока: по системе или отдельно для каждого помещения.

Покомнатная приточная вентиляция – организация поступления свежего воздуха, как правило, реализуется в одном из вариантов.

Монтаж приточного канала в оконном блоке

Некоторые производители уже начали самостоятельно включать приточную вентиляцию в оконные блоки или продавать врезные конструкции отдельно. Но это можно сделать и своими руками.

Для этого необходимо следовать инструкции.

• При открытой раме в нижней ее части найти внешний уплотнитель и вырезать кусок длиной не более 5 см. Удаленный отрезок не стоит выбрасывать, поскольку его в любой момент можно вернуть на место.
• Сверху оконной коробки необходимо проделать то же самое с внутренним уплотнителем.

Принцип действия такой вентиляции заключается в следующем: воздух заходит через щель снизу, проходит внутри по оконной раме, нагреваясь при этом, выходит через верхнее отверстие в комнату.

Установка стенового приточного клапана

Принцип установки простейшего стенового клапана уже был рассмотрен выше. Следует отметить, что его устройство более эффективно, чем вентиляция через оконные блоки. В него можно встроить калорифер для обогревания холодного воздушного потока и фильтр для очистки. К тому же он более компактный по сравнению с целой вентиляционной системой, поэтому его установка безболезненна для интерьера и доступна финансово.

Следует отметить недостатки приточного клапана.

• Монтажные работы связаны с бурением стен, в некоторых случаях это возможно только при наличии специальных инструментов.
• При высверливании канала образуется много мелкой пыли, опасной для людей с болезнями дыхательных органов и аллергиков.
• Отверстие в бревне или камне необходимо утеплить. Качество теплоизоляции можно проверить только при наступлении холодов. При выявлении брака трудно будет что-то исправить.
• Установка наружного распределителя и защитной решетки возможна только с улицы, что вызовет трудности для жителей верхних этажей.
• Если возникнет желание снабдить приточный клапан дополнительными устройствами для нагревания, очистки или увлажнения воздуха, то придется обеспечить им электропитание.

Вентиляция с распределением воздушного потока по разветвленной сети воздухопроводов

Чаще всего подобный способ используют для оборудования больших помещений или частных коттеджей, в которых установлен отопительный котел. Дело в том, что он забирает большое количество воздуха из окружающей среды, поэтому естественной циркуляции не хватит, а точечные клапаны не справятся. Способы размещения оборудования приточной вентиляции варьируются в зависимости от комплектации и пожеланий жильцов. Самый простой – при входе или в коридоре, поскольку именно эти помещения сообщаются со всеми другими.

Перед монтажом следует осуществить все необходимые расчеты по воздухообмену, чтобы установить, какой объем нужен для каждой комнаты. Воздуховод обязательно снабжают очистительными фильтрами, калорифер, увлажнитель и другие приспособления добавляются по желанию заказчика и исходя из его финансовых возможностей

Специалисты обращают внимание на утепление трубы, если она проходит по неотапливаемым помещениям. Коробы воздуховодов могут быть выполнены из стали, пластика или гофрированного алюминия

Для изоляции соединений следует использовать различные герметики или изоленту. Производители предлагают большой ассортимент размеров и форм отдельных элементов воздуховодов, поэтому не составит труда состыковать коробы любых сечений.
