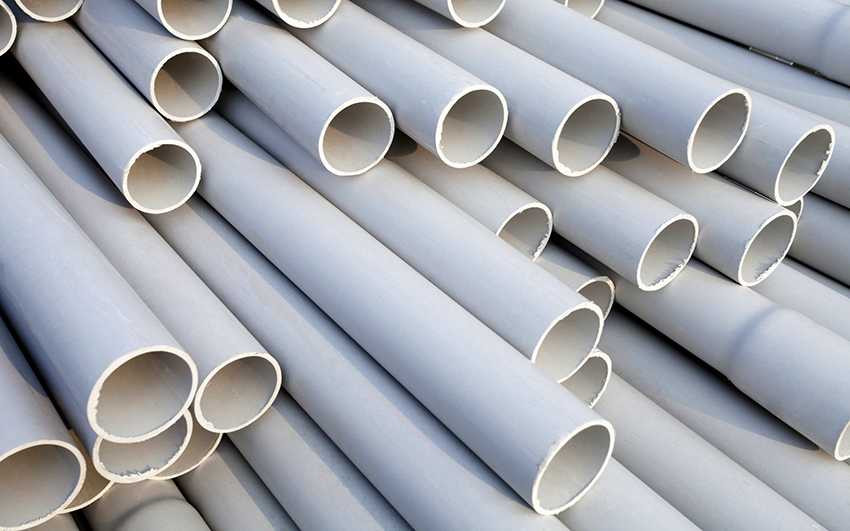

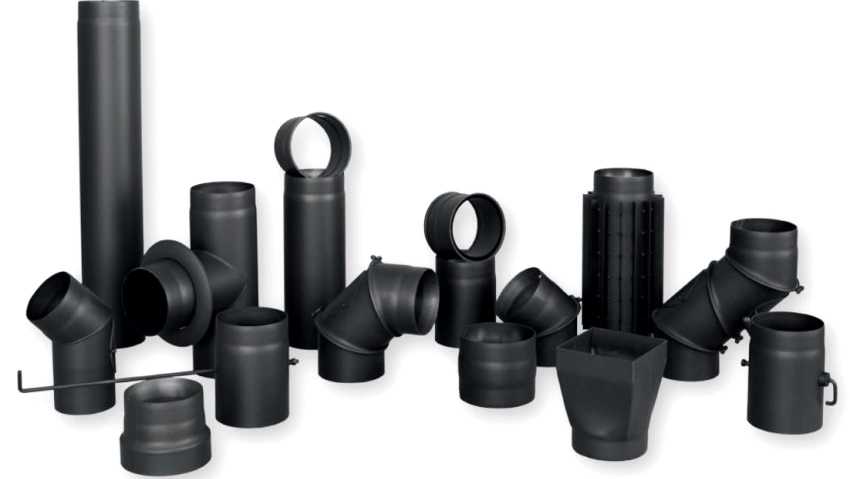

Пластиковые трубы для вентиляции

Трубы для вытяжек: советы и рекомендации по выбору

Выбирая трубы для воздуховода, большинство потребителей в первую очередь руководствуются эстетическими соображениями, что вполне оправдано. Поэтому перед покупкой рекомендуется определить, каким именно образом будет вмонтирован короб: снаружи или за мебелью, за фальшстеной или над подвесным потолком.

Блестящая гофра-труба однозначно очень портит интерьер кухни, поэтому если речь идет об открытом расположении, то чаще всего выбирают гладкие трубы из пластика, которые можно покрасить в цвет, соответствующий дизайну потолка или стен. Наиболее красиво вписывается в открытый интерьер прямоугольная или квадратная труба для кухни. Круглая вытяжка – менее удачный вариант в эстетическом плане, но она создает минимальное сопротивление воздушному потоку, минимизируя шум.

Если же речь идет о скрытом способе прокладки, то лучше отдать предпочтение гофрированной трубе из металла. Ее намного легче монтировать, поскольку не требуется использовать переходники и уголки. Если необходимо преодолеть препятствие на пути к вентканалу, такую трубу достаточно просто изогнуть. Однако для маскировки гофрированных изделий понадобятся дополнительные затраты. Кроме того, если потребуется доступ к воздуховоду, то всю конспирацию придется демонтировать.

Формы и размеры вентиляционных труб: правила выбора

Диаметр вентиляционных труб круглой формы должен соответствовать сечению выходного патрубка на вытяжке для кухни. При этом следует помнить, что именно круглые короба создают минимальное сопротивление воздушному потоку. Что касается формы, то оптимальной является прямая труба, однако острые углы при монтаже воздуховодов не допускаются.

Пластиковые трубы с круглым сечением могут иметь диаметр в пределах 10-20 см

Идеальная длина воздуховода должна составлять не больше 3 м. Если этот показатель выше, то необходимо, чтобы вентилятор был максимальной мощности. Диаметры гофры, которую используют в бытовой вентиляции, равны 10, 12,5 и 15 см.

Стандартные размеры пластиковых труб для вентиляции квадратной и прямоугольной формы следующие: 8×8, 10×10, 12,5×12,5, 5,5×11, 5×12, 6×20,4 и 9×22 см. Диаметр трубы из пластика может составлять 10, 12,5, 15 и 20 см.

Как рассчитать минимальные размеры пластиковой трубы

Сечение квадратных и прямоугольных пластиковых вентиляционных труб должно равняться площади сечения патрубка круглой вытяжки. Если диаметр заужен, то работа системы ухудшится, вентилятор будет перегружен, а шум усилится. Как следствие, возникнет вибрация и ослабеют крепления. Минимальный размер сечения допускается только тогда, когда в вытяжке установлен мощный вентилятор, но при этом он не используется по максимуму.

Правильно подобранный размер труб влияет на качество работы вытяжки

Лучше всего брать трубу, у которой сечение будет немного больше, чем диаметр патрубка. Если же диаметр трубы значительно превысит площадь сечения штуцера, то это повлечет дополнительные расходы и проблемы с ее маскировкой.

Рассчитывать размер сечения короба вытяжки не следует. Он должен равняться диаметру выходного патрубка. Если же вытяжка имеет определенный запас мощности, но при этом не используется на полную мощность, то сечение можно немного сузить. Рассчитать его минимальное значение поможет формула:

Sмин=Sр*(Qр*Qмакс), где:

Sмин – минимальный показатель сечения;
Sр – сечение патрубка, указанное в паспорте изделия;
Qр – объем воздуха, который подлежит удалению;
Qмакс – максимальный показатель объема воздуха, подлежащего удалению, его указывают в паспорте вытяжки.

Qр рассчитывают по другой формуле: Qр = Vкухни*12*1,3 м³. Vкухни – это площадь помещения. Согласно санитарным нормам, 12 – показатель воздухообмена, то есть воздух на кухне должен меняться 12 раз за час. 1,3 – это коэффициент утраты мощности в воздуховоде и шахте вентиляции.

Размер пластиковой трубы можно рассчитать по специальной формуле

6 Прочие правила применения

Высота вытяжной трубы над крышей должна составлять 1 метр или более. Когда несколько систем соединяются в одну, диаметры труб должны быть одинаковыми по всей протяжённости. Не нужно стыковать изделия разной размерности, так как это затруднит транспортировку воздушных потоков. Для обеспечения пожарной безопасности между дымоходом и вентсистемой должно оставаться расстояние не менее 2 м.

В совмещённых и раздельных санузлах допускается применение гофрированных труб. Длина воздуховода в этих помещениях невелика, поэтому сопротивление, оказываемое волнами движущемуся воздуху, не создаёт значительных помех. В других помещениях волнистая поверхность гофрированных труб будет выступать негативным фактором.

Рекомендуется пригласить специалистов, чтобы они не только спроектировали вентиляцию, но и закупили трубы и оборудование, а также произвели монтаж.

Размеры и формы воздуховодов из полипропилена

Отечественные производители выпускают полипропиленовые трубы круглого и прямоугольного сечения. Как показывает практика, первые из них зарекомендовали себя как наиболее эффективные для применения.

Стандартный диаметр труб – 100, 125, 150 и 200 (в мм). Толщина стенок варьируется в пределах 5-20 мм. В системе вентиляции, оснащенной трубами круглого сечения, уровень шума незначительный.

Но их внешний вид проигрывает по сравнению с трубами, имеющими прямоугольное сечение.

Их габариты составляют 110×55, 120×60, 204×60 (в мм), а максимальная длина достигает 2 метров. Они устанавливаются на кухне жилого помещения, где монтируется вытяжная система.

Основные недостатки полипропиленовых труб прямоугольного сечения:

• сопротивляемость движущимся воздушным массам выше нормы;
• высокий уровень шума во время работы вентиляционной системы.

Этапы монтажа вентиляции

При правильной установке систем вентиляции и кондиционирования происходит удаление из помещения загрязненного воздуха, обеспечивается равномерная подача и постоянная циркуляция, поддерживается оптимальный уровень температуры и влажности. Этот процесс производится в несколько этапов:

1. выезд технолога;
2. составление проекта;
3. производство воздуховодов;
4. поставка оборудования;
5. монтаж вентиляции;
6. установка систем автоматики;
7. пусконаладочные работы;
8. сдача объекта;
9. акт прокрутки.

Каждый из этапов требует особого внимания и должен быть произведен с учетом нормативных актов. Вместе с этим согласуются с заказчиком график работ и монтажные схемы. Объем определяется типом оборудования и его производительностью. На стоимость проводимых работ влияет уровень сложности объекта, используемое оборудование, она рассчитывается в индивидуальном порядке. По завершению монтажа систем вентиляции и кондиционирования проводится пусконаладочная работа. После этого заказчик получает документацию, включающую в себя:

• паспорт производителей;
• инструкцию по пользованию оборудованием;
• исполнительные
  схемы;
• сертификаты;
• акты испытаний и другие документы.

Монтаж вентиляции в Москве лучше доверить квалифицированным специалистам, обладающим необходимыми знаниями и навыками.

С этим читают

Как скрыть и проверить: советы

Обычно пластиковые вентиляционные трубы не так просто замаскировать, поэтому рекомендуется заранее предусмотреть их месторасположение при установке навесных шкафов. Отличный вариант – это вытяжка и трубы, встроенные непосредственно в каркас кухонного гарнитура. Некоторые мастера по монтажу подвесных потолков также предлагают свои услуги по проектированию и обустройству вентиляции. Хорошо в таком случае подойдет многоуровневый потолок. Если разместить нижний уровень по всему периметру, то все коммуникации будут скрыты.

Для проверки работоспособности установленных труб можно воспользоваться тонкой бумагой, подойдет даже туалетная. Для этого нужно немного открыть форточку и приложить бумажный отрезок к затяжной решетке. Если бумага примет вертикальное положение, то можно считать, что вентиляция смонтирована качественно. Если листок не держится и падает, то система не работает. Проверить функционирование технологии можно с помощью специального прибора – анемометра. Аппарат показывает скорость воздуха в шахте. Нормальная циркуляция воздуха на кухне должна составлять 60 м³/ч, при условии наличия электрической плиты.

При проверке вентиляции на кухне и в ванной можно воспользоваться этими же способами. Нормальная циркуляция воздуха в указанных помещениях должна быть не меньше 25 м³/ч. Если анемометр определяет меньшие показатели, а вытяжка находится в исправном состоянии, то рекомендуется увеличить приток воздуха, иначе из-за повышенной влажности на стенах образуется плесень, а по квартире начнут распространяться неприятные запахи.

Основными причинами неисправности вентиляции можно выделить следующие:

• ошибки на этапе проектирования – в этом случае придется переустановить вытяжку с учетом обязательных требований к системе воздухообмена;
• засор канала вентиляции – для устранения проблемы можно самостоятельно снять и прочистить решетку или обратиться к специалисту.

Чтобы вентиляционная система оставалась в исправном состоянии долгие годы, нужно соблюдать следующие условия эксплуатации:

• следить за состоянием фильтров и вовремя их менять;
• оборудовать вытяжку на высоте от 65 до 70 см от варочной поверхности;
• периодически проверять мотор на наличие жира, при необходимости удалять его;
• включать технику заблаговременно до приготовления пищи;
• устранять загрязнения на корпусе мягкой губкой с минимальным использованием бытовой химии;
• расположить розетку для включения таким образом, чтобы провод устройства не перегревался во время работы плиты.

Вентиляционная система из пластиковых труб – это удобный и доступный вариант, не нуждающийся в особом уходе, исправно служащий долгие годы и имеющий все же больше преимуществ, чем недостатков.

Технология установки не покажется сложной даже начинающему мастеру, но расчет необходимых показателей и проектирование лучше доверить специалисту. Только тогда вентиляция будет эффективно поддерживать микроклимат в помещении, защитит жильцов квартиры от вдыхания несвежего воздуха и сопутствующих заболеваний, убережет покрытие стен и потолков помещений от быстрого износа.

Подробнее об особенностях монтажа пластиковой вентиляции смотрите в следующем видео.

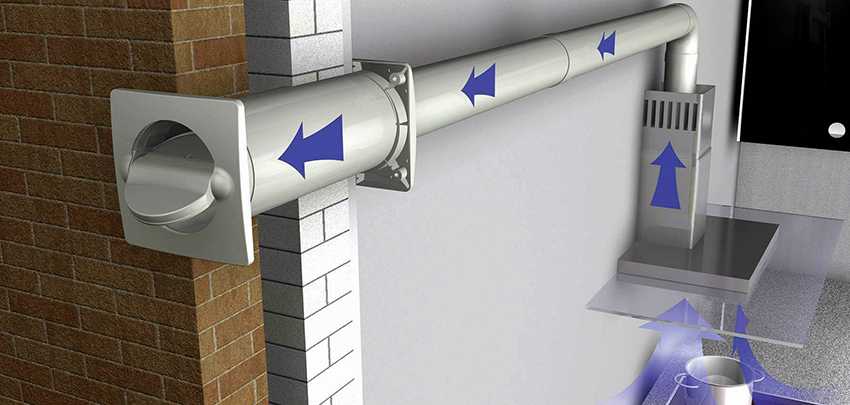

Монтаж

Установку воздуховода вполне возможно провести своими руками. Самыми простыми в этих вопросах считаются гофрированные варианты. Из просто надо порезать на части требуемых размеров, а затем соединить с соответствующими деталями вытяжки и шахты на кухне. Лучше заменить простую решетку вентиляции на специальную – в которую встроен соединительный патрубок. Для крепления в данном случае обычно используют специальные обжимные хомуты. Для максимальной надежности стыки обрабатывают герметизирующим составом.

Воздуховодные каналы из ПВХ-сырья устанавливаются таким же способом. Труба режется при помощи ножовки по металлу на отдельные части нужного размера, после чего прикрепляется к деталям вытяжки с применением переходников. Труба должна углубляться в патрубок на 50 мм (примерно). Участки креплений надо промазать силиконовым составом.

Если же вы поставили на кухне вытяжку высокой мощности, то может дать о себе знать эффект обратной тяги. Проще говоря, в помещении будут иметь место запахи, проникающие из шахты вентиляции. Это касается особо мощных экземпляров, уровень производительности которых составляет от 600 до 700 кубометров воздуха в час. Дабы не столкнуться с этой неприятностью, стоит зафиксировать обратный клапан.

Указанные устройства выполняются в двух основных вариациях:

• пленчатого вида;
• в виде диска из пластика на оси.

Как спрятать технику?

Детали из пластика гораздо легче вписываются в различные интерьеры, особенно если сравнивать их с металлическими. Однако и они могут испортить внешний вид кухонного ансамбля. Именно поэтому большинство хозяев предпочитают просто закрыть такие элементы. Сделать это правильно можно разными способами.

Рассмотрим наиболее распространенные из них.

• Трубы воздуховода допустимо спрятать под натяжным или многоуровневым потолком. С этой целью нужно собрать короб из листов гипсокартона – он прекрасно скроет всю систему. Однако к такому способу можно обращаться, только если на кухне планируется серьезный ремонт с полной заменой потолочного основания. Если же вытяжка ставится после завершения отделочных работ, то скрыть ее под указанными сооружениями удастся едва ли.
• Чтобы замаскировать воздуховод, нередко покупают специальный короб из поливинилхлорида (иногда применяются другие материалы). Подобные конструкции будут играть декоративную роль, поэтому обычно их подбирают в тон отделке помещения. А также в подобные короба можно дополнительно встроить точечные светильники.
• Вытяжку можно спрятать в мебели на кухне, если ее изготавливают на заказ. Для этого нужно уведомить мастера о своих предпочтениях.

Полезные советы

При подборе воздуховода следует учитывать одно правило: диаметр трубы для вытяжки должен соответствовать диаметру отверстия, что ведет к шахте. При выборе гибких вариантов нужно учитывать, что делать можно не больше 3 колен и загибов.

Устанавливать вытяжку рекомендуется в соответствии с направлением воздушного движения. В ином случае срок службы устройства может сократиться, особенно если речь идет о пластмассовой детали. Вытяжку можно вывести и на улицу. С этой целью в стене дома надо проделать дырку подходящего размера. Однако не забывайте о том, что перед осуществлением этих операций нужно получить разрешение в БТИ и ЖКХ.

Худшим вариантом считается гофрированная пластиковая труба, выполняющая функцию воздухоотвода. Лучше отдать предпочтение алюминиевому экземпляру. Не рекомендуется располагать металлические гофры в одном ансамбле с кухонным гарнитуром, выполненным из натурального дерева. Подобный интерьер будет смотреться дисгармонично и даже нелепо.

Гофрированные трубы при монтаже рекомендуется растягивать на всю длину. Таким образом, удастся избежать загрязнений во внутренней части, которые спровоцируют лишние шумы по ходу функционирования системы. Сегодня многие пользователи отдают предпочтение встраиваемым вытяжкам. В указанных моделях воздуховод надо размещать во внутренней части шкафа либо зафиксировать на его верхней части.

В следующем видео вас ждет установка воздуховода для кухонной вытяжки.

Способы крепления и монтаж воздуховодов

Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.

При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение

Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов

Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа

Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.

Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.

Монтаж гибкого гофрированного воздуховода

Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:

• разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
• установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;

Гибкий воздуховод идеально подходит для установки в ограниченном пространстве

• измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
• для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
• для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
• конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
• далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
• отдельный отвод делается для каждого предусмотренного проектом отверстия.

М онтаж гибкого теплоизолированного воздуховода

Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.

При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату

Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.

Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров). Для герметизации применяют те же материалы

Для герметизации применяют те же материалы.

Как правильно выбирать

Большой пластиковый воздуховод из полипропилена По сути, воздуховод — это транспортная сеть, обеспечивающая беспрепятственное поступление в систему вентиляции воздушного потока и удаление загрязненного.

При выборе труб из полипропилена необходимо обращать особое внимание на нижеперечисленные параметры:

• маркировка, форма сечения и размер полипропиленовых труб, их стоимость;
• общая площадь помещений здания, в котором устанавливается система вентиляции;
• требуемый объем воздушных масс, достаточный для нормального проветривания помещений здания;
• скорость передвижения воздуха, которая для жилых зданий, по нормам, составляет 4 м/с;
• величина кратности воздухообмена, определяемая по таблице СНиП;
• необходимый температурно-влажностный режим;
• химический состав транспортируемой среды;
• тип применяемой системы вентиляции – естественная либо принудительная;
• мощность оборудования, используемого для проветривания;
• уровень давления в вентиляционной сети.

В помещении для постоянного проживания, согласно установленным нормативам, на 1 м2 площади должен быть установлен воздуховод с сечением, равным 5,4 см2.

Устройства для перемещения воздуха, сделанные из полипропиленовых труб, различаются по:

1. кольцевой жесткости;
2. форме сечения;
3. диаметру сечения;
4. способу устройства теплоизоляционного слоя и виду материала.

В любом случае при выборе диаметра следует придерживаться указаний проектной документации, касающейся системы вентиляции.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м?/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м?/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м?/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м?/ч, в состоянии сна – 30 м?/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м?/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м?;

H – вертикальные размеры помещения (высота), м?.

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

• комнаты и квартиры – 100-500 м?/ч;
• коттеджи – 500-2000 м?/ч;
• офисы – 1000-10000 м?/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см?;

L – расход воздуха, м?/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см?;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.
