Расчет производительности системы
Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.

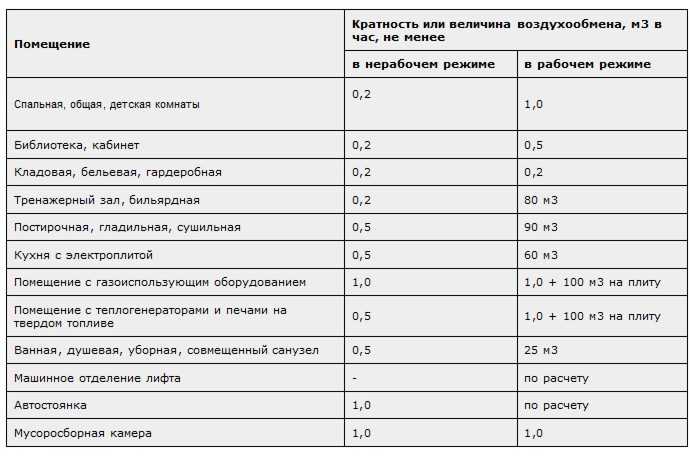

Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.
В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.
Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.
Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.
Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)
Правила монтажа канализационной вентиляции
Чтобы правильно смонтировать вытяжку для канализации в вашем частном доме, нужно придерживаться ряда правил:
Желательно, чтобы фановая труба была из того же материала, что и канализационная. Это обеспечит простоту монтажа и облегчит герметизацию стыков.
Главная магистраль, отводы и фановая труба монтируются в единую канализационно-вентиляционную систему.
Монтаж канализационной вентиляции лучше выполнять во время строительства дома
Это не только сделает процесс более легким, но и позволит скрыть все коммуникации.
При возведении здания с нуля нужно позаботиться о наличии детального плана канализационной системы, который предусматривает все, начиная от фановой трубы и колпака для нее до канализационных люков и септика.
При выведении воздуховодов важно учесть расстояние от выхода вентиляции на крышу до окон, форточек и дверей вашего дома. Оно должно быть не меньше 4 метров, чтобы исключить вероятность попадания зловонных запахов в дом с потоками ветра.
Также нужно учитывать высоту концевой трубы, которая выводится через кровлю на крышу. Обычно она бывает от 0.2 до 3 метров. Но это слишком большой диапазон, и поэтому нужно немного конкретизировать цифры.
Для плоской крыши достаточно, чтобы высота трубы, возвышающейся над кровлей, была не более 30 сантиметров. А вот со скатной крышей немного сложнее.
Дело в том, что чем больше угол ската, тем выше нужно устанавливать вытяжку. Поэтому оптимальная высота для стандартной двускатной крыши будет не менее 50 сантиметров.
На крыше рядом с фановой трубой не должны находиться выходы других инженерных коммуникаций, например, печная труба или дефлектор приточно-вытяжной вентиляции дома.
Если другого выхода нет, и трубу нужно поставить именно рядом с другими, то устанавливать ее нужно на несколько метров выше остальных. Так можно обезопасить себя от попадания зловония в другие системы.
Чтобы усилить тягу в вентиляции, можно использовать простой прибор – дефлектор. Но нужно быть осторожным, так как в зимние месяцы на нем может замерзать конденсат, образующийся как раз в самом холодном месте системы.
Если отверстие трубы полностью обрастет льдом, пользы от такой вентиляции не будет.
Провести монтаж вентиляции в частном доме своими руками не так-то и просто. Это очень сложная система, основанная на законах физики и строительных технологиях.
Чтобы сделать все правильно и качественно, сначала нужно изучить типовые схемы канализационных и вентиляционных систем.
Процесс сооружения системы
Устройство вытяжной вентиляции на кухне или в санузле начинается с разметки всей системы. После этого подбираются и просчитываются материалы. Никогда не спешите с расчетами. Все нужно делать взвешенно и спокойно.
При проектировании помните, что в вентиляции важна ее функциональность с возможностью максимального использования всех условий в каждой комнате. Если ошибетесь — придется использовать механические нагнетатели воздуха, что значительно повысит стоимость системы.
Для нормальной работы системы гравитационного типа желательно, чтобы у воздуховодов было как можно меньше поворотов. Рекомендовано устанавливать на возвышающиеся над кровлей вытяжные трубы турбинные дефлекторы – они усилят отток
Этапы монтажа:
- Проектировка вентиляции.
- Покупка оборудования: канализационные трубы, монтажные изделия, крепеж, фитинги, монтажные металлические ленты.
- Установка кронштейнов и хомутов по местам следования вентиляционных коммуникаций.
- Из крупных труб собирается вентиляционный стояк.
- Сборка и монтаж воздуховодов.
- Подключение всех веток между собой.
- Герметизация соединений. Особой нужды в этом нет, но не помешает.
- Установка вентиляторов и клапанов, если они предусмотрены.
- Монтаж вентиляционных заслонок.
Финиш всех видов монтажных работ – тестирование системы на работоспособность. Все действия заключаются в проверке тяги. Для этого нужно к вытяжным каналам приложить бумажный листок или салфетку.
Проектирование или разработка схемы
Создание проекта вентиляции начинается с элементарных расчетов и сбора информации, затем:
- Рассчитайте кратность воздухообмена во всем доме. Этот показатель зависит от объема всех помещений, их предназначения и количества проживающих. В жилых комнатах воздух должен полностью сменяться 1 раз за 1 час, а в технических помещения (туалет/ванна) – минимум 3 раза за 1 час. Сложив получившиеся цифры получаем показатель производительности, с учетом которого будет подбираться диаметр и высота вентиляционного оборудования.
- Нарисуйте схему движения воздушных потоков. Сразу прикидывайте положение втяжных и приточных каналов.
- Вычертите схему воздуховодов. Сейчас не учитывайте деталировку, придерживайтесь правил и постарайтесь вписать систему без усложнения дизайна. Это самый сложный этап работы. Скрыть вентиляцию из громоздких пластиковых труб не так просто.
Наброски готовы. Некоторое время еще обдумайте, какие устройства у вас будут внедрены в систему и где они будут находиться.
Деталировка и сборка системы
Решив все вопросы по схеме и придав ей окончательный вид, время переходить к деталировке.
Сначала тоже проводятся расчеты, подбираются составляющие системы, оборудование и сводиться бюджет, далее:
- Рассчитывается сечение и площадь воздуховодов. Учитывается максимальная скорость тихого передвижения воздуха – в противном случае в доме будет стоять гул.
- Все размеры переносятся на схему.
- Деталировка. Составляется перечень всех необходимых элементов с указанием сечений.
- Подсчитывается итоговая стоимость компонентов системы вентиляции. Сведите свои желания к имеющемуся бюджету. На этом этапе вам придется несколько раз изменить компоненты, отказываясь от желанного в пользу реального.
- Рисуется итоговый проект. Не забывайте об узлах прохода каналов вентиляции через кровлю, потолок, стены, изоляционные и расходные материалы, вентиляционные решетки, крепежи и все остальные мелочи, которые в итоге выльются в приличную сумму.
Осталось отыскать, купить и установить. Написано немного, а вот нервов, времени и сил на реализацию задуманного уйдет немало. Смонтировав всю систему, еще нельзя сказать что все готово.
Воздуховоды из канализационных труб собирают в соответствии с составленным проектом. ПП трубы и фитинги соединяют стыковой пайкой, ПВХ – холодной сваркой
Систему вентиляции из пластиковых канализационных труб еще нужно тестировать и дорабатывать в процессе эксплуатации. Добиться согласованной работы каждого элемента системы тоже не так просто. Если естественный вариант вентилирования будет недостаточно эффективен, стоит модернизировать путем установки вытяжных клапанов или их приточных собратьев.
Локальная вентиляция принудительного типа
Функциональность централизованной системы воздухообмена довольно широка, например, она может обеспечивать фильтрацию поступающей в помещение смеси газов. При этом обустройство таких систем связано с некоторыми минусами, включая следующее:
- высокая стоимость оборудования;
- потребность в техническом помещении для установки центрального блока, что связано не в последнюю очередь с шумностью его работы;
- необходимость обращения к услугам профессионалов для укладки воздуховодов большого сечения.
В связи с этим в некоторых случаях, особенно применительно к малогабаритным домам, выгоднее устанавливать принудительную локальную вентиляцию.
Вентустановки локального типа – это небольшие устройства, которые своим внешним видом напоминают кондиционеры. При этом они оснащаются вентиляторами, рекуператором, подогревателем и т. д. Подключение к ним воздуховодов не предусмотрено.
В жилых комнатах такие устройства способны решить проблему вентиляции, чего нельзя сказать в отношении ванной, кухни, подвала и других подобных помещений. Применительно к ним требуется монтаж воздуховодов естественной вентиляции.
Совместить два упомянутых вида системы можно собственными силами, так как существующие инструкции и схемы дают ясное понимание процесса предполагаемых работ.
4 Выбор вентиляции
Любой дом является уникальным. И вытяжная система в каждом из них будет отличаться
Важное значение при выборе вентсистемы имеет площадь дома, а также материалы, из которых сооружены кровля и стены
Чем большую площадь имеет дом, тем сложней требуется система. Многофункциональные вентсистемы обойдутся владельцам жилья дорого. Однако при небольшом бюджете без дополнительных функций вполне возможно обойтись, поскольку приток воздуха в помещение от них не зависит. Чтобы организовать воздушный приток, используют:
- приточный клапан;
- окна с микропроветриванием;
- деревянные окна (они обладают свойством естественного микропроветривания).
Приточные клапаны бывают самых разных размеров и форм. Материалы, которые используются для их изготовления, — это пластик и металл. Что касается микропроветривания, то это наилучший вариант, так как не требуется дополнительно делать отверстия в стенах и приобретать клапаны.
Если дом небольшой по площади, то можно просто установить вентканалы из котельной и санузла, кухонную вытяжку и окна с микропроветриванием. Эта система без труда справится с вентиляцией всех комнат в доме.
Система вентиляции в котельной частного дома
При установке вентиляции своими руками в котельной, необходимо учитывать привязку элементов вентиляции к месту расположения отопительного оборудования. Для котельной возможно применение естественного или принудительного вентилирования.
На заметку! Если в котельной вашего дома установлен твердотопливный котел, рекомендуется установить принудительную вентиляцию.
Расположение труб воздуховодов в котельной может быть вертикальным или горизонтальным. Но при этом, горизонтальные воздуховоды в котельной не должны содержать поворотных отрезков и устанавливаться только в случае принудительной вентиляции. Для естественной вентиляции котельной труба воздуховода может быть вертикальной и длиной не менее трех метров.
Проветривание — простейший способ естественной вентиляции помещения.
Оптимальной системой вентиляции в котельной является комбинированная вентиляция. Если в котельной перестанет функционировать принудительная вентиляция, естественная ее частично заменит.
Снабдив свой дом эффективной системой вентиляции, вы обеспечите длительную эксплуатацию конструкции дома и сохраните свое здоровье.
7 Возможные ошибки
Если система правильно смонтирована, то микроклимат во всех комнатах дома будет комфортным. Однако иногда жильцы дома сталкиваются с проблемами, вызванными неправильной циркуляцией воздуха. К ним можно отнести:
- неприятные запахи с кухни проникают в жилые помещения;
- образуется конденсат на окнах;
- тухлый запах во всех комнатах;
- плесень и грибок в ванной и туалете;
- если установлен газовый котел, то газовщики не смогут его зарегистрировать без правильного устройства вентиляционных каналов.
Такую проблему нужно непременно решать, поскольку никакая отопительная система не сможет справиться с тепловыми потерями. Чтобы этого не случилось, канал вентиляции, который выводит отработанный воздух из комнат, обязан находиться над уровнем крыши на высоте не меньше 1,5—4 м.
Часто бывает так, что хозяин дома не знает, через какую выводящую трубу происходит приток воздуха
Чтобы выявить утечку, можно использовать простой способ: взяв зажженную свечку, необходимо обойти все помещения, обращая внимание, как себя начинает вести огонь возле мест отвода воздуха из комнаты. Если пламя затягивает, то все нормально
Если же оно выдувает в помещение, то это значит, что источник неправильного притока воздуха с улицы обнаружен.
Зная все нюансы выбора вентиляционной системы, можно подобрать оптимальный вариант для дома. Стоит ли прокладывать вентилируемые каналы своими руками или лучше обратиться к профессионалам, полностью зависит от сложности системы, размера дома и личного опыта его хозяев в строительстве.
