Обслуживание систем вентиляции: правила и требования

Инструкции по очистке системы вентиляции

Рабочая инструкция вентиляционной установки

Рабочая инструкция определяет режим эксплуатации оборудования и содержит сведения:

• о названии учреждения, цеха, участка;
• Ф.И.О. мастера по наладке и обслуживанию вентиляционного оборудования;
• о воздухообмене, производительности (по холоду, теплу, воздуху);
• график очистки воздуховодов системы вентиляции;
• о периодичности очистки или замены фильтров;
• о периодичности дезинфекций;
• о периодичности контрольных замеров эффективности оборудования.

По очистке и дезинфекции

Основной для инструкции по очистке и дезинфекции вентиляции стал Закон «О санитарно-эпидемиологическом благополучии населения». В универсальной инструкции по очистке вентиляции определены меры по ликвидации и предупреждению распространения болезнетворных микроорганизмов в системах вентиляции.

Инструкция создана для арендаторов и хозяев зданий и помещений, сотрудников санитарных служб и администраторов объектов.

График очистки воздуховодов систем вентиляции устанавливается с учетом специфики работы предприятия, количества и характера примесей в воздухе.

В целях профилактики дезинфекции проводят 1 раз в 100 дней или чаще.

Для дезинфекции приобретаются только препараты, зарегистрированные Минздравом РФ, имеющие сертификат соответствия

При подборе обеззараживающего препарата принимают во внимание особенности микроорганизмов и качество препаратов. Детальная информация о дезсредствах изложена в приложении к данной инструкции. Рабочие, проводящие дезинфекцию и очистку вентиляционной системы, предварительно проходят инструктаж и снабжаются средствами защиты:

Рабочие, проводящие дезинфекцию и очистку вентиляционной системы, предварительно проходят инструктаж и снабжаются средствами защиты:

• респираторами;
• защитными очками или масками;
• перчатками;
• костюмами.

Перед началом работ по очистке и дезинфекции вентиляционных систем необходимо обесточить и дождаться остановки всего оборудования, а также пригласить инженера по вентиляции.

Количество дезинфицирующего препарата зависит от площади обработки, готовят его непосредственно перед использованием в специально отведенном помещении. Дезинфицируется система в строго определенном порядке:

• воздуховоды;
• фильтры;
• воздухоприемник;
• воздухораспределитель.

Все проведенные работы заносятся в журнал установленного образца по очистке вентиляции. Журнал относится к обязательной документации производственного контроля.

Периодичность проверки вентиляции в доме, в квартире

Для помещений жилых домов, в которых нет оборудования, работающего на газе

Проверка состояния вентиляционных каналов и при необходимости их очистка производится:

• • • при приемке вентиляционных каналов в эксплуатацию;
    • при переустройстве и ремонте вентиляционных каналов;
    • в процессе эксплуатации вентиляционных каналов (периодическая проверка) — не реже 2 раз в год, весной и осенью;
    • при отсутствии тяги, выявленной в процессе эксплуатации (по заявлению проживающих);

Периодичность проверки вентиляции для зданий, использующих газовое оборудование

Постановление Правительства РФ от 14 мая 2013 г. N 410 «О мерах по обеспечению безопасности при использовании и содержании внутридомового и внутриквартирного газового оборудования»

Пункт 12. Проверка состояния дымовых и вентиляционных каналов и при необходимости их очистка производится:

а) при приемке дымовых и вентиляционных каналов в эксплуатацию при газификации здания и (или) подключении нового газоиспользующего оборудования;

б) при переустройстве и ремонте дымовых и вентиляционных каналов;

в) в процессе эксплуатации дымовых и вентиляционных каналов (периодическая проверка) — не реже 3 раз в год (не позднее чем за 7 календарных дней до начала отопительного сезона, в середине отопительного сезона и не позднее, чем через 7 дней после окончания отопительного сезона);

г) при отсутствии тяги, выявленной в процессе эксплуатации (по заявлению проживающих);

при техническом обслуживании и ремонте внутридомового (ВДГО) и (или) внутриквартирного (ВКГО) газового оборудования;

при диагностировании внутридомового и (или) внутриквартирного газового оборудования;

при аварийно-диспетчерском обеспечении газового оборудования.

Похожие:

	Правила фитнес клуба «Бифит» Введение Добро пожаловать в фитнес клуб «Бифит»Правила Клуба Вы всегда можете ознакомиться на рецепции Вашего Клуба. В случае необходимости правила Клуба могут быть пересмотрены…		Правила фитнес клуба «Бифит» Введение Добро пожаловать в фитнес клуб «Бифит»Правила Клуба Вы всегда можете ознакомиться на рецепции Вашего Клуба. В случае необходимости правила Клуба могут быть пересмотрены…
	Правила приема и требования к документам, поступающим Эмитенту 11…Правила ведения реестра владельцев именных ценных бумаг Открытого Акционерного Общества «бинбанк»		К Договору публичной оферты на оказаниеНастоящие Правила посещения Клуба (далее Правила) содержат в себе правила поведения и пользования фитнес-объектом, правила техники…
	Правила техники безопасности для посетителей и сотрудников при нахождении…Действующие правила Вы всегда можете получить у администратора или ознакомится с ними на сайте. В случае необходимости Правила клуба…		Правила техники безопасности для посетителей и сотрудников при нахождении…Действующие правила Вы всегда можете получить у администратора или ознакомится с ними на сайте. В случае необходимости Правила клуба…
	Правила устройства и безопасной эксплуатации строительных подъемников пб 10-518-02. Литература…		Правила пользования электрооборудованием; правила внутреннего трудового…Квалификационные характеристики должностей работников образования, утвержденного приказом министерства здравоохранения и социального…
	Правила ведения и хранения реестра владельцев именных ценных бумаг…Настоящий документ «Правила регистрации, обработки и хранения входящей документации», далее по тексту – «Правила документооборота»,…		Федеральные нормы и правила в области промышленной безопасности «правила…Далее – Правила разработаны в соответствии с Градостроительным Кодексом Российской Федерации от 22. 12. 2004
	Какие нормативные документы используют при производстве электромонтажных работ?А) Межотраслевые правила по охране труда (Правила безопасности) при эксплуатации электроустановок, Правила устройства электроустановок…		3 Профилактика инфекционных болезней Профилактика и борьба с заразными…Бруцеллез. Санитарные правила сп 085-96. Ветеринарные правила вп 13 1302-96
	Правила Клуба «verso m»В фитнес-клубе «verso m» (Клуб) установлены правила («Клубные правила»), обязательны для всех Клиентов Клуба (Членов Клуба). Просим…		Правила размещения рекламных материалов на рекламных ресурсах Terms…Правила – настоящие правила, содержащие условия и требования при размещении рекламных материалов Исполнителем, являющиеся неотъемлемой…
	Тема № Правила поведения в школе. Правила поведения в столовой…		Тема № Правила поведения в школе. Правила поведения в столовой…

Руководство, инструкция по применению

Инструкция, руководство по применению

Составление проекта

В этом случае нельзя говорить, что качественный проект легко создать собственноручно. Типовых схем также не существует, причина проста, это большое разнообразие зданий, особенности расположения помещений в них. Проектирование состоит из 2 этапов: первый — разработка технического задания, второй — выбор оптимальной схемы вентиляции.

Техническое задание

На этом этапе определяют требования к воздухообмену: к его объему и типу. Причем для каждого помещения дома (квартиры) существуют определенные параметры. Учитывать их необходимо всегда.

1. Жилые помещения, комнаты, превращенные в спортивные залы. Им необходимо постоянное поступление свежего воздуха. Объем его целиком зависит от количества жильцов, находящихся в помещениях. Часто требуется учитывать не только объем воздухообмена, но и температуру, влажность приточного воздуха.
2. Комнаты, «мокрые» всегда: ванная, туалет, санузел, прачечная. Оптимальным вариантом станет «тандем» — естественная вытяжка и принудительная. Первая будет работать все время, а вспомогательное оборудование только тогда, когда в этом есть необходимость. Например, при включении освещения.
3. Кухня — помещение, где регулярно скапливается влага, копоть, жир. Ей также нужна комбинация естественной и принудительной вентиляции. Вытяжка, установленная над варочной поверхностью, должна включаться в работу в то время, когда работает прибор, когда при приготовлении пищи происходит значительное образование пара.
4. Бойлерная, топочная. В этом случае предусматривают сооружение дымохода.
5. Коридор, кладовка. Они подразумевают естественный вид вентиляции.
6. Гараж, мастерская. Им необходима автономная система.

Разработку технического задания можно сделать самостоятельно, или пригласить опытных специалистов. Они сами будут придерживаться всех нормативов, касающихся скорости и кратности воздухообмена, а значит, хозяевам не придется заниматься обязательными расчетами.

Выбор оптимальной схемы

Какой должна быть идеальная система? Удобной, функциональной, максимально эффективной. Качественная вентиляция обязана отвечать нескольким требованиям.

1. Хорошая система — та, которая понятна и дает возможность хозяевам, не имеющим специальных знаний, легко и просто регулировать микроклимат.
2. Предписанное обслуживание вентиляционного оборудования не может создавать непреодолимые трудности, с которыми не смогут справиться сами жильцы.
3. Минимальное число сложных элементов приветствуется. В этом случае хозяевам не придется ожидать выхода из строя какой-либо части системы.
4. Присутствие подстраховки. Если поломка узла все-таки случилась, то резервное решение сможет гарантировать дальнейшую работу вентиляции.
5. Незаметность. Это требование относится к самым важным условиям, так как любая система не должна портить интерьер комнат.
6. Магистраль обязана иметь минимальную протяженность, а значит, не слишком большое количество воздуховодов, изгибов.

Выбор схемы вентиляции зависит и от других факторов. Ими являются:

• площадь помещений;
• материалы стен, перекрытий:
• чистота либо загрязненность наружного воздуха;
• финансовые возможности будущих хозяев вентиляции.

Владельцам недвижимости лучше сразу учитывать все средства: как единовременное вложение на покупку всех элементов системы, так и суммы, которые будут необходимы на обслуживание вентиляции. В этот список также идут затраты на электроэнергию, расходуемую на поддержание оптимального микроклимата.

Общие правила

Система воздуховодов должна обеспечивать выполнение ряда функций, для которых каналы должны обладать следующими качествами:

• тепло- и шумоизоляция
• плотность соединений, герметичность
• установка в неиспользуемых участках объема помещений, компактность
• устойчивость ко всем нагрузкам, как внешним, так и внутренним, прочность

Правила монтажа воздуховодов изложены в СП 60.13330 (Отопление, вентиляция и кондиционирование) и в СП 73.13330.2012 (Внутренние санитарно-технические системы зданий). В них изложены нормы и требования к монтажу, определены допустимые параметры и виды несущих конструкций. В частности, указывается необходимость установки в отдалении от горячих поверхностей или установок, наличие заземления.

Установлены правила соединения и подвески всех типов воздушных каналов, определены правила подвеса к потолочной плите или несущему элементу

Особое внимание уделяется правилам герметизации воздуховодов, позволяющим уменьшить утечки или потери и повысить производительность системы

Способы крепления воздуховодов

Крепление вертикальных воздуховодов устанавливаются естественно по-разному. Горизонтальные системы круглого типа можно монтировать тремя способами. Методы их крепления выглядят так:

• с помощью хомута и шпильки происходит крепление воздуховодов к стене;
• благодаря перфоленте, хомут здесь не понадобится;
• при помощи хомута для крепления воздуховодов и перфоленты.

Прямоугольные системы монтируют с помощью деталей креплений воздуховодов:

• профиля z-образной формы и шпильки;
• L-образного профиля и шпильки;
• траверса и шпилька. Таким способом происходит крепление воздуховодов к потолку.

Крепеж для воздуховодов можно зафиксировать благодаря струбцине, анкеру и R, V-образного кронштейна.

При установке креплений для вытяжки, необходимо соблюдать расстояние благодаря нормативным, общепринятым стандартам.

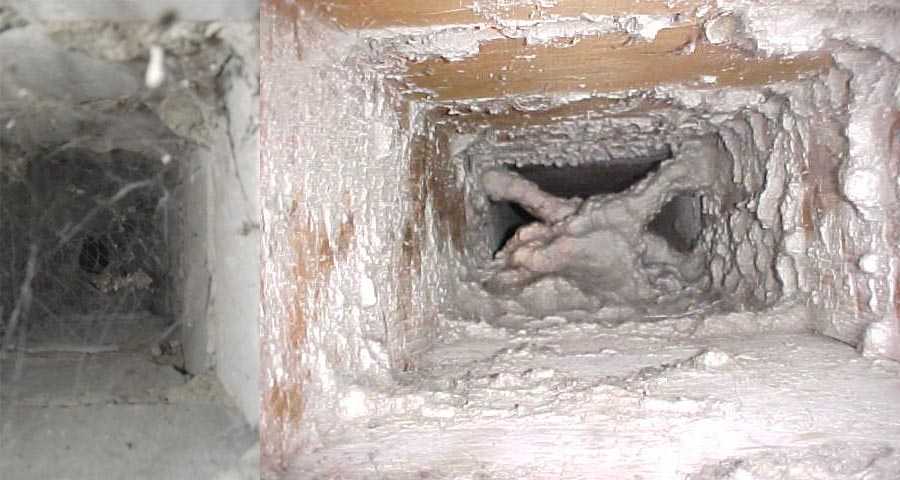

Признаки необходимости прочистки вентиляции

Работоспособность системы вентиляции требует постоянного контроля. Собственникам жилых помещений можно сделать вывод о нарушениях в работе системы вентиляции по следующим возникшим проблемам:

• отложения пыли, мусора на вытяжном отверстии
• решетка вентиляционного канала имеет темный налет или покрылась сажей и жиром
• сильное нагревание помещения в летний период
• после мытья пола появляется снова пыль через короткий интервал времени
• сквозняк при открытых дверях и окнах стал гораздо слабее
• появление обратной тяги, то есть вытяжка дует в обратную сторону в квартиру

При отсутствии или слабой тяге необходимо срочно принять меры по очистке воздуховодов систем вентиляции. Самым правильным будет вызвать специалистов, обслуживающей компании.

Нормы для определения параметров воздухообмена

Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий.

При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.

Документы и акты Российской Федерации

Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).

Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:

• Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
• Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
• Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.

В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.

Существует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции

Зарубежные стандарты качества вентиляции

При установке системы вентиляции для коттеджа или собственной квартиры не обязательно использовать действующие российские нормативные документы. В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.

Основанное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования

Организацией ASHRAE разработаны следующие документы:

• ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
• ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.

Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.

Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:

• кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
• качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
• размеры и положение отверстий для естественной вентиляции (NVP).

Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.

Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:

• стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
• стандарт EN 15251 – требования к параметрам микроклимата;
• акт CR 1752 – критерии расчета вентиляции зданий.

Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.

Для технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни

Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.

Проверка вентиляции школы

В школах используется смешанная система вентиляции. Для обеспечения свежего воздуха в учебных помещениях, учительских, библиотеке и коридорах оборудуются форточки, удаляется отработанный воздух через вентиляционные каналы в санузлах. В ходе контрольных замеров показатели работы естественной вентиляции заносятся в акты.

Лаборатории, актовые залы, мастерские, спортзалы и столовые нуждаются в принудительном оттоке воздуха. Чистый воздух попадает в помещения через открытые форточки в коридорах и раздевалках. Вытяжка обеспечивается принудительно, вытяжными вентиляторами, по вентканалам. Соотношение притока к вытяжке в среднем должно составлять 2,5:1,5. Интенсивность работы системы и чистоту воздуховодов проверяют, результаты фиксируются в акте проверки вентиляции школы.

Помещения с усиленной вентиляцией

В лабораториях и кабинетах химии обустраиваются вытяжные шкафы и принудительная вытяжка воздуха. Соответствие мощности вытяжного оборудования установленным нормам контролируется и фиксируется актами проверки дымовых и вентиляционных каналов.

Вентиляция школьного пищеблока

Усиленный воздухообмен необходим и в помещении пищеблока, где в процессе приготовления пищи выделяется много тепла и влаги. Обычно это принудительная вентиляция приточно-вытяжного типа.

Приток идет в помещение столовой, из расчета 20 кубометров воздуха в час на посадочное место. Вытягивается отработанный воздух из помещения кухни. Интенсивность воздухообмена в кухне измеряется в ходе ревизии и заносится в акт проверки эффективности вентиляции.

Если у входа в школу оборудованы воздушно-тепловые завесы (что характерно для больших школ), показатели температуры и влажности измеряются в тамбурах и фиксируются в актах проверки вентиляции.

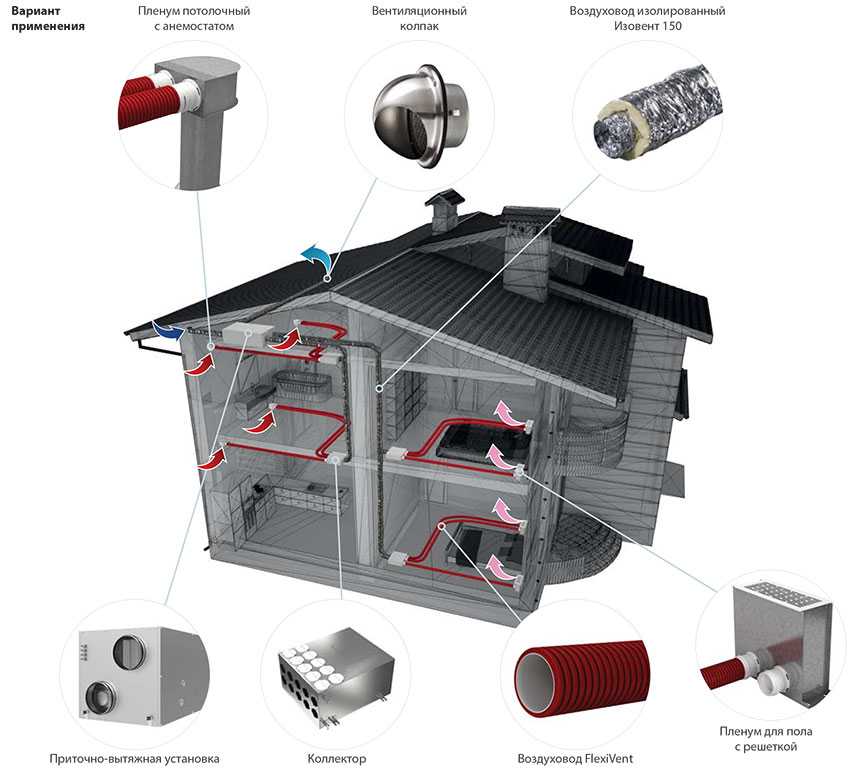

Схемы естественной вентиляции в доме, в квартире

Вентиляция естественная (аэрация): вентиляция, осуществляемая под действием разности удельных весов (температур) наружного и внутреннего воздуха, под влиянием ветра или совместным их действием, а также под действием комплекса технических средств, реализующих воздухообмен (п.3.3 ГОСТ 34060-2017).

Дефлектор: устройство, устанавливаемое с оголовком специальной формы, создающее дополнительное разряжение воздуха за счет ветрового напора (п.3.9 ГОСТ 34060-2017).

Схема каналов естественной вентиляции в частном доме

Схема естественной вентиляции в частном доме высотой до 3 этажей. Наружный воздух с улицы в дом подается через приточные клапаны в стенах или в окнах.

В частном доме не выше 3 этажей, каждый канал естественной вентиляции начинается в вентилируемом помещении и заканчиваются в оголовке над крышей.

Схемы каналов естественной вентиляции в многоквартирном доме

На рисунке показаны варианты схем расположения каналов естественной вентиляции в многоквартирном доме.

В домах выше 5 этажей, как правило, применяется система каналов, поз. б) на рисунке. В этой системе имеется общий вертикальный канал, который проходит снизу вверх через все этажи. На каждом этаже, от вентиляционных решеток помещений, отходят вертикальные каналы — спутники, которые выше, на уровне следующего этажа, присоединяются к общему сборному каналу. Длина канала — спутника должна быть не менее 2 м.

Схема вентиляции высотного дома с теплым чердаком и каналами-спутниками: 1 — вытяжной вентилятор; 2 — вытяжная решетка; 3 — дефлектор; 4 — теплый чердак; 5 — приток; 6 — переток

В схемах вытяжной вентиляции с горизонтальным сборным каналом — в), и с теплым чердаком — г), в высотных домах, обычно применяют вариант с вертикальным сборным каналом и каналами спутниками из квартир.

В схемах вытяжной вентиляции с горизонтальным сборным каналом, и с теплым чердаком, на последних двух этажах длина каналов вентиляции невелика, и не обеспечивает необходимый расход воздуха. Чтобы устранить этот недостаток, проектом обычно предусматривают установку в каналах верхних этажей вытяжных вентиляторов.  В проекте вентиляторы есть, а в квартирах их, как правило, нет.

Вытяжная шахта из «теплого чердака» поз. г), должна иметь высоту не менее 4,5 м от верха перекрытия над последним жилым этажом. В холодный период года температура воздуха в теплом чердаке должна быть не менее 14 °С.

Схема механической принудительной вытяжной вентиляции многоквартирного дома

Схема системы вытяжной вентиляции МКД с механической вытяжкой: 1 — вытяжной вентилятор; 2 — вытяжная решетка; 3 — дефлектор; 4 — приток; 5 — переток

По сравнению с естественной, система принудительной вытяжной вентиляции с механической вытяжкой в многоквартирном доме  имеет следующие преимущества:

1. 1. Обеспечивает постоянный и стабильный расход воздуха в вытяжных каналах квартир, не зависящий от температуры наружного воздуха и других климатических условий.  Известно, что в помещениях с естественной вентиляцией, с повышением температуры наружного воздуха (летом),  воздухообмен уменьшается вплоть до полного его прекращения. В зимнее время наоборот, воздухообмен значительно превышает нормы. А со сверхнормативным воздухом уходит и тепло. Расход электроэнергии на работу вентилятора компенсируется экономией тепловой энергии на отопление.
   2. Отсутствует необходимость устанавливать вентиляторы в каналах естественной вентиляции квартир.

Правильное подключение кухонной вытяжки к вентиляционному каналу

Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки, створка клапана перекрывает проход воздуха через вентрешетку.

Читайте: Как правильно сделать естественную вентиляцию в частном доме.
