Какова кратность вентиляции склада алкогольной продукции?

2 Значения для разных зданий

Для того чтобы люди, находящиеся в том или ином помещении, чувствовали себя максимально комфортно, необходимо соблюдать предусмотренные строительными нормами и правилами значения кратности воздухообмена. Они значительно отличаются для различных зданий, поэтому следует подойти к их выбору с максимальной ответственностью. Только в этом случае можно добиться желаемого результата и создать в помещении идеальные условия для нахождения людей.

Для всех жилых домов требуется обеспечение не только искусственного, но и естественного притока воздуха. Если одного из них будет недостаточно, то допускается использование комбинированного варианта. При этом нужно обеспечить ещё и удаление застоявшегося кислорода. Сделать это можно путём обустройства вентиляционных каналов из следующих помещений:

• ванная комната;
• уборная;
• кухня.

Кратность обмена воздуха в жилом помещении указывается в СНиП 2.08.01−89. Согласно этим нормам, показатель должен быть таким:

• Отдельная комната в квартире (спальная, детская, игровая) — 3.
• Ванная и индивидуальная уборная — 25 (при совмещённом расположении значение должно быть в 2 раза больше).
• Гардеробная комната, а также умывальная в общежитии — 1,5.
• Кухня с электроплитой — 60.
• Кухня с газовым оборудованием — 80.
• Коридор или вестибюль в квартирном доме — 3.
• Гладильная, сушильная, постирочная в общежитии — 7.
• Кладовая для хранения спортивного инвентаря, личных и хозяйственных вещей — 0,5.
• Машинное помещение лифта — 1.
• Лестничная клетка — 3.

Вентиляция литейного цеха

Отличительной чертой литейных цехов является избыточное количество тепла, выделяемого в процессе литья металла, и сопровождаемого парами аммиака, окиси углерода, сернистого газа. Поэтому для технологического оснащения литейных цехов обязательно предусмотрены местные вытяжки большой производительной мощности, устойчивостью к высоким температурам.

Расчет системы вентиляции литейных цехов производится тщательно, с учетом всех параметров. Местная вытяжная вентиляция в цехе дополняет общую с принудительным побуждением. Также организовано естественное проветривание и душирование рабочей зоны непосредственно у горячего оборудования.

Приточная вентиляция цеха общая, поток направлен сверху вниз. Обогрев объединен с вентиляционной системой.

Приточные и вытяжные системы

Отличие приточных систем от вытяжных заключается в принципе удаления загрязнённого воздуха из помещения. Если первые вытягивают его наружу, после чего уже поступает чистый воздух снаружи (предварительно проходя через фильтры), то вторые, напротив, затягивают воздушные массы из внешней среды, которые одновременно вытесняют загрязнённый воздух, скопившийся в помещении.

Для увеличения производительности система может дополнительно нагревать и увлажнять воздушные массы – это может быть дополнительно обусловлено условиями хранения товара. Наиболее предпочтительно использовать комбинированные (приточно-вытяжные) системы, в которых оба типа вытяжки работают последовательно, либо в одинаковых режимах.

Основополагающие критерии классификации вентиляции складских помещений и ее типыНазначение: приточная и вытяжная вентиляция

Система вентиляции складов приточного типа обеспечивает приток в помещение свежего и чистого воздуха, взамен удаленного. Вытяжная же удаляет из него отработанный и грязный воздух. В случае необходимости, подаваемые воздушные массы могут подвергнуться дополнительной обработке: нагреву, очищению или увлажнению. При одновременном использования на складе приточной и вытяжной вентиляции, нужно следить, чтобы их производительность была схожа. Подробнее о приточно-вытяжной вентиляции.Конструктивные особенности: канальные и бесканальные

Канальная система вентиляции складов и складских помещений представляет собой разветвленную сеть воздуховодов, по которым перемещается воздух. Распределение притока чистого воздуха и удаление грязного осуществляется через металлические или пластиковые каналы и регулируется при помощи специальных распределительных устройств — решеток и диффузоров. Канальный вариант рекомендуется для установки в складских помещениях, которые имеют сложную или нестандартную конфигурацию.

Канальная система вентиляции

В бесканальных системах подобная сеть отсутствует, а воздушные массы поступают от вентиляторов, встраиваемых через естественные отверстия в стены, потолки или плиты перекрытия.

Сфера воздействия: местные и общеобменные

Общеобменные системы применяются, в основном, для вентиляции больших складов, так как они вентилируют всю территорию помещения или большую ее часть. Их используют, чтобы устранить избыточную влажность или тепло, разбавить вредные испарения и газы, обеспечив тем самым соблюдение гигиенических и санитарных норм. Если тепла в помещении склада недостаточно, применяют приточную вентиляцию с механическим типом побуждения и подогревом воздушных масс, предварительно очищенных от пыли.

Местная система вентиляции удаляет грязный воздух и обеспечивает подачу чистого. Применяется для локального использования на определенной территории или участке.

Создание перепадов давления для движения воздуха: естественное и механическое побуждение

При естественной вентиляции (аэрации) перемещение воздушных масс происходит под давлением, возникающим в силу разности температур внутри и снаружи складского помещения или под воздействием ветра на само здание. Естественная вентиляция не целесообразна в ситуациях, когда нужна предварительная обработка воздуха (к примеру, продовольственные склады) или когда аэрация провоцирует появления тумана или конденсата в помещении склада. Стоит учитывать и то, что перепад по высоте между дефлектором (выброс воздуха) и забором (прием воздуха) должен составлять не менее трех метров.

Вентиляция естественного побуждения предельно проста в использовании, для нее не потребуются дополнительные затраты на дорогостоящее оборудование, но она неспособна создать оптимальные условия хранения на складе. Это объясняется множеством переменных факторов, а именно перепадами температур, давления, влажности и направления ветра и прочее.

При вентиляции механического побуждения в ход идет специализированное вентиляционное оборудование, включая воздухонагреватели, вент установки, шумоглушители, пылеуловители, различные фильтры и т. д. Благодаря такому оснащению, воздух проходит качественную обработку и подготовку, которая невозможна при обычной аэрации.

Схема вентиляции склада

Перейти в каталог вентиляционного оборудования

Перейти

При такой системе вентиляции, воздух перемещается благодаря электровентиляторам. Наиболее производительными считаются центробежные (или как их еще называют радиальные). Они делятся на 3 категории: высокого, среднего и низкого давления. Но и осевые вентиляторы, создающие небольшое давление, не уступают им в востребованности и широко применяются на современных складах. На практике, многие используют комбинированную систему с одновременным использованием вентиляции естественного и механического побуждения.

Особенности складской вентиляции

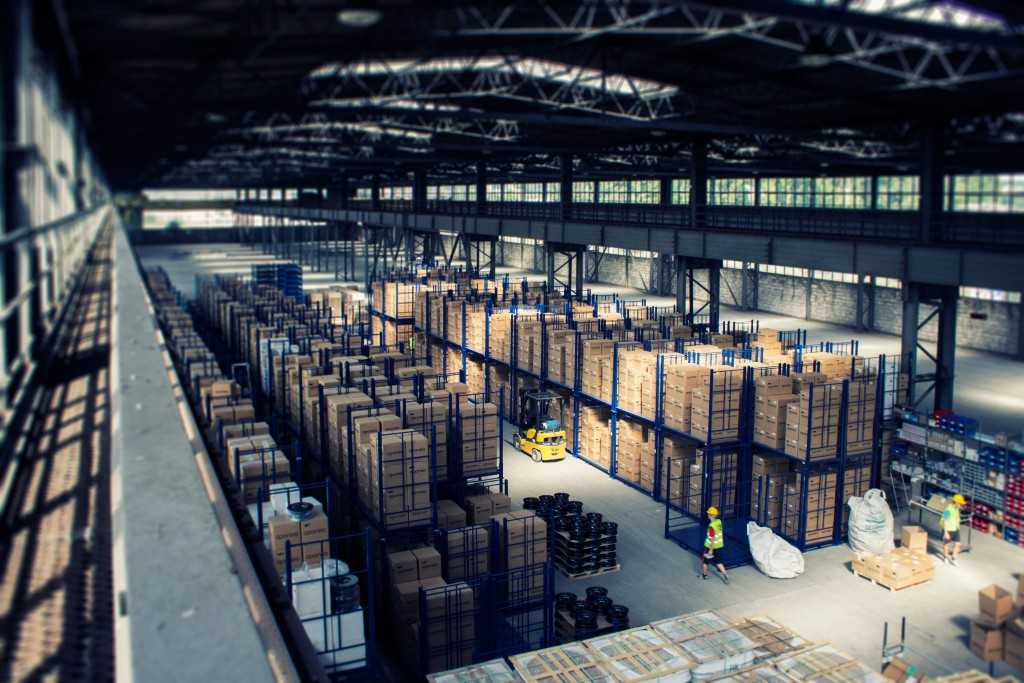

Главной особенностью складских помещений является высокая степень загроможденности и недостаток свободного пространства для прохождения воздуха. Сохраняемые материалы, равно как стеллажи и оборудование, препятствуют циркуляции потоков, что обуславливает образование застойных зон. Именно они стимулируют вредные испарения, которые, в зависимости от свойств конкретной продукции, могут не только ухудшать характеристики местного макроклимата и приводить к порче продукции, но и наносить вред здоровью сотрудников склада.

Очевидно, что в такой ситуации требуется организация эффективной и в то же время безопасной вентиляции. Коммуникации обустраиваются также в тесных условиях, поэтому особенно важна роль проектирования. По этой же причине стесненного пространства инженерные трассы нередко объединяются в один канал. К примеру, линии вентиляции и отопления склада могут прокладываться параллельно в одном контуре на определенных участках. Другое дело, что такая конфигурация требует применения специальной изоляции и для вентиляционной шахты, и для отопительного трубопровода.

Единственное принципиальное ограничение с точки зрения объединения вентиляционных каналов с другими коммуникациями касается канализационного вертикального стояка. Этот запрет на совмещение обуславливается санитарно-гигиеническими требованиями.

Нормы и требования к складской вентиляции

Нормативы оборудования вентиляционных систем изложены в нескольких СНиП:

• 21—01—97;
• 23—02—03;
• 41—01—2003;
• 31—04—2001.

Рекомендуемые системы воздухообмена для различных типов объектов складского хранения:

1. Для складов с естественной или механической вентиляцией независимо от размеров помещения с системой отопления — водяные воздушно-отопительные агрегаты, установленные вдоль стен.
2. Склады площадью более 1 тыс. кв. м. с отоплением — центральная установка с подачей свежего воздуха и его распространением через систему разветвлённых воздуховодов или система автономных местных установок с подачей воздуха извне, без единой системы воздушных каналов.
3. Объект менее 1 тыс. кв. м. с проектной приточно-вытяжной вентиляцией и отоплением — центральный вентиляционный агрегат с линиями воздуховодов. Система работает с частичной или постоянной подачей свежего воздуха.
4. Помещение от 300 до 3 тыс. кв. м. с необходимостью поддержания постоянной температуры и влажности на протяжении всего года (если есть водоснабжение) — вентиляционная установка снабжается холодильной машиной с подачей воздуха по вентиляционным каналам для всего пространства здания.
5. Склад площадью до 300 кв. м. без водоснабжения — вентиляционное оборудование на газу или жидком топливе без подключения воздуховодов с частичной подачей свежего воздуха.
6. Складские площади более 300 кв. м. без водоснабжения — вентиляционный агрегат, требуемой мощности, на газу или жидком топливе. Использование нескольких установок небольшой мощности для покрытия всей площади нерационально, с финансовой точки зрения (высокая стоимость оборудования и расходы на топливо).

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

• поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
• быстрое загрязнение общей трубы вентиляции;
• отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Вентиляция склада для спиртосодержащей и химической продукции

Вентиляция склада алкогольной продукции и химических веществ имеет ряд особенностей. Обязательные условия:

• наличие приточно-вытяжной системы механического типа;
• поддержание конкретного уровня температуры на постоянном уровне в соответствии с требованиями к конкретному виду алкоголя.

Детальные параметры по режимам хранения алкогольной продукции устанавливаются профильными контролирующими органами — Федеральной службой по регулированию алкогольного рынка РФ.

Проект вентиляции склада для хранения спиртосодержащей продукции обязательно должен учитывать показатели кратности воздухообмена. Применяются следующие требования по кратности (единица времени — 60 минут) к складам хранения различных веществ:

1. Бензин, керосин, масла: кратность 1,5—2 (временное нахождение людей) / 3—5 (постоянное пребывание людей).
2. Сжиженный газ в баллонах: 0,5.
3. Растворители: 4—5 / 10.
4. Спирты, эфиры: 1,5—2 / 3—5.
5. Ядовитые вещества: 5.

Схема вентиляции склада

Нормы вентиляции в офисных помещениях

По большому счету, офис – производственное сооружение, с большим количеством находящихся в нем людей. Нормативно закреплено наличие 30-40 кубометров качественного воздуха на человека. Для определенного вида частей офиса закреплена различная величина. Для рабочей комнаты и кабинета она составляет 60 кубометров на человека, для приемной и переговорной – 40 кубометров, для совещательных залов — 30, вентиляционная норма для коридоров и холлов равна 11 метрам кубическим, для туалетов -75, а в помещениях для курения такая норма100.

Санитарные правила для офисов устанавливают процент влажности воздуха, в зависимости от температуры. При температуре 25 градусов влажность не может быть более 70 процентов, при 26 градусах – 65, а при 27 не более 60 процентов.

Эксплуатационные требования

Проектирование, монтаж и установка систем вентиляции требуют соблюдение и эксплуатационных требований. К ним относятся те требования, выполнение которых в будущей работе системы обеспечивают более легкую ее эксплуатацию. Согласно эксплуатационным требованиям необходимо обеспечить возможность регулировать процесс воздухообмена в каждом отдельном помещении. При проектировании системы вентиляции одним из главных требований всегда является простота обслуживание и доступность элементов вентиляционной системы, в особенности, сложного оборудования, которое рекомендовано размещать сосредоточено, в минимальном количестве помещений. При этом необходимо обеспечить минимальную потребность в обслуживании и ремонте для всех элементов системы вентиляции. Вентиляционная система при кажущейся простоте, требует профессиональный подход к производству, установке и настройке

Важно не только качество изделий и оборудования системы, но и качество проектных, монтажных и пуско-наладочных работ. Только профессионалы, работающие на всех этапах, могут обеспечить эффективный воздухообмен

Нормативные документы расчета воздухообмена

Кратность воздухообмена системы сообщения вытяжек формируется исходя из отраслевых данных ТБ и регламентированных норм санитарии. Кратность воздухообмена устанавливается под конкретное помещение в индивидуальном порядке, согласно расчетной информации в проекте.

В СНиП, ТБ и специализированных нормах каждой конкретной отрасли промышленности и промышленного проектирования и строительства дается разная информация кратности воздухообмена (часового). Все значения даются в зависимости от типа промпомещения:

• дополнительные помещения вспомогательного назначения;
• рабочие цеховые зоны.

Так, в соответствующем СНиП регламентируются характеристики числовые значения (расчетные) для вспомогательных помещений производственного типа.

Также значения кратности воздухообмена занесены в СНиП П-92—76, для второстепенных зданий.

Так, имея в наличии значение общего объема помещения (м3) и норму кратности воздухообмена, используя несложные математические формулы, можно рассчитать требуемый объем поступающего воздуха для определенной зоны, в час.

L = n * S * Н, где:

L — необходимая производительность м3/ч;n — кратность воздухообмена;S — площадь помещения, м2;Н — высота помещения, м.

Требования к вентиляции складских помещений

Склады и складские помещения классифицируют как производственные площади, а значит к ним применяются требования, которые предъявляют к вентиляции и кондиционированию производственных помещений. Логично, что эти требования могут разниться в зависимости от вида хранимых материалов.

Категории складских объектов можно условно поделить на четыре типа:

1. Помещения для сохранения измерительной техники и точных приборов, электротехнических материалов, металлопроката (цветного) и определенных марок стали;
2. Помещения для сохранения ЛКМ (лакокрасочных материалов), олова, кабельной продукции и проч.;
3. Помещения для сохранения изделий из кожи, резины, рубероида;
4. Помещения для сохранения продукции и материалов, которые практически не подвержены атмосферным воздействиям.

Тут стоит отметить, что для первых двух категорий отопление и утепление помещения является обязательным. Для складских помещений из третьей категории наличие отопительной системы не принципиально, но строго регламентируется  ограничение температурного режима (например, оптимальная температура для хранения большинства резиновых изделий не должна превышать +35°С).

Для последней категории предъявляются максимально лояльные требования — подобные объекты представляют собой простые навесы от осадков или не отапливаемые площади, где в качестве вентиляции используется естественная аэрация.

Требования к параметрам воздуха определяются тех. заданием на проектирование, но главное требование — равномерно распределить температуру  воздуха по всей площади.

Какие требования предъявляются к вентиляционным системам стандартных складов?

Большая часть всех групп товаров может храниться при приблизительно одинаковых условиях. К таким условиям можно отнести сухость и чистоту помещения, исправную вытяжку, отсутствие посторонних запахов, умеренную влажность (50-70%) и температуру (от +5С до +18С) хранения.

За соответствующим уровнем влажности и температуры следят ответственные сотрудники из отдела технического контроля (ОТК). В каждом помещении устанавливаются термометры и гигрометры, показания которых считываются и заносятся в соответствующие базы данных каждый день. Это позволяет вовремя выявить температурные аномалии и недопустимые колебания и стабилизировать их, тем самым, избежав возможных аварийных последствий.

Помимо обеспечения необходимых условий хранения товара, вентиляционная система должна экономно расходовать энергию, что официально подтверждается «Постановлением о тепловой защите зданий». Соответственно этому требованию проектируются все системы воздухообмена в складских помещениях – в первую очередь это относится к только строящимся зданиям, а также зданиям с повышенной пыльностью и влажностью.

Связано это с функциональным назначением системы кондиционирования – обеспечением чистоты воздуха в рабочем помещении, очищения его от пылевых взвесей и избыточной влажности, которые могут негативно сказаться как на эксплуатации рабочей техники, так и на здоровье персонала. Также кондиционирование воздуха поможет значительно повысить срок использования самого здания, так как предотвратит скопления влаги в его стенах, а значит – возможные коррозию и деформации.

Как правильно сделать вентиляцию частного дома своими руками?

Для изготовления и монтажа системы вентиляции частного дома необходимо принять решение, какая система наиболее эффективна для данного здания.

Другими словами в проекте предусматриваются вентиляционные каналы, которые производят воздухообмен за счет законов физики, которые заставляют теплые воздушные массы выходить из помещения, поднимаясь вверх, а холодные поступать в помещения здания через оконные и дверные проемы. В этом случае не предусматривается дополнительное вентиляционное оборудование, что значительно экономит средства застройщика, но не исключает попадания посторонних запахов и различных микроэлементов и пыли вместе с уличным воздухом. Эффективность работы в этом случае будет ощутимо зависеть от погодных условий и климатических особенностей региона строительства.

Часто применяется приточная система, которая предполагает подачу насосом наружного воздуха в специальные фильтры. После очистки воздух нагревается до необходимой температуры, производится регулировка его влажности и осуществляется подача в помещения.

Вытяжная система аналогична приточной с той разницей, что насос не подает наружный воздух, а выводит воздух из помещений на улицу через вентиляционные шахты.

Наиболее подходящей для современных домов с площадью равной 300 — 500 м2 является система вентиляции, которая совмещает свойства приточно-вытяжной с рекуператором. Другими словами создаётся система полностью регулирующая подачу воздуха, его обработку и распределение в помещения дома, вывод отработанного воздуха наружу и частичную смесь теплого воздуха с наружным (рекуперацию) для снижения затрат на его нагревание.

После выбора системы вентиляции частного дома можно на основании сделанных расчетов закупать материалы и монтировать оборудование. Самым рациональным будет закрепить основную вытяжную трубу на одной из внутренних несущих стен, а от неё развести вентиляционные каналы по всем помещениям этажа. Материал труб для вентканалов может быть самым разнообразным. Не стоит забывать, что в совсем недалеком прошлом их сбивали из деревянных досок, а в наши дни наиболее практичным материалом стали пластиковые трубы. Их вес позволяет закрепить трубы в любом удобном месте, они не подвержены коррозии, их легко монтировать, и они сравнительно дешевы.

Рынок предлагает огромный выбор фильтров, но наиболее рационально использовать комбинированные фильтры, состоящие из двух компонентов — для частиц пыли и для газов. Они не допускают проникания в жилые помещения ни твердых частиц содержащихся в воздухе, ни запахов смога, разлагающихся органических частиц, запахов пищи и дыма.

Из всех образцов рекуператоров предлагаемых производителями для вентиляции частного дома наиболее подходит рекуператор пластинчатого типа. Он очень прост в установке, что позволит все работы по монтажу выполнить своими руками, простая конструкция и отсутствие динамических нагрузок от вращающихся или двигающихся деталей исключает поломки, не требует подачи электроэнергии и имеет прекрасный КПД.

Калориферы для вентиляции частного дома необходимо подбирать таким образом, чтобы они обеспечивали необходимую расчетную температуру подаваемого воздуха и были достаточно экономичными в потреблении энергии. Питанием может служить не только электроэнергия, но и природный газ, что поможет экономить затраты на содержание и эксплуатацию всей системы.

Местом для установки вентиляторов может служить чердачное помещение или технический этаж. Основным показателем вентиляторов является его мощность, которая определяется расчетом

При выборе стоит особое внимание обратить на показатели шума

Производя монтаж системы вентиляции частного дома, нужно продумать каким образом, она будет задекорирована. Оптимальным вариантом будет спрятать все воздуховоды и оборудование над потолком. Если дом имеет несколько этажей, то можно использовать подвесные потолки типа «Армстронг». При правильном сочетании элементов потолка и диффузоров они могут придать помещению стиль и оригинальность.

Какая система может использоваться на складе?

Тут все зависит от специфики складского помещения, от специфики хранимого товара.

Выделить можно такие виды систем, как:

1. Естественная вентиляция, для которой нужно использовать специальное тепловое оборудование. Грязные потоки воздуха удаляются за счет поддержания разности в плотности воздушных масс.
2. Достаточно часто используются приточно-вытяжные установки, которые всегда имеют две задачи. Они одновременно удаляют так называемый грязный воздух и подают свежий. В качестве такой системы может выступать как простая шахта или полноценная канальная система.
3. Под сферой вентиляции принято понимать установки, которые обеспечивают обмен воздуха только на определенном локальном участке. Обычно ее устанавливают вместе с основной системой там, где это больше всего требуется. Например, таким местом может являться область возле холодильного оборудования или котельной.
4. Иногда на складе может использоваться только приточная или только вытяжная система вентиляции. Иногда полноценную систему установить по ряду объективных причин не получается, и тогда приходиться настраивать ее только на приток или отвод воздуха. Оставшуюся задачу выполняет электрооборудование.

Достаточно часто на выбор типа системы определяющее значение оказывает именно площадь складского помещения.
