Все о приточном клапане в стену

Достоинства и недостатки стенового приточного клапана

Как любой прибор, проветриватель имеет свои несомненные преимущества и недостатки, о которых нельзя не упомянуть. Сначала о хорошем:

• С использованием прибора значительно снижается необходимость в постоянном открывании-закрывании окон. Это экономит время и сохраняет оконные механизмы.
• Устройство выступает в качестве шумоизолятора и фильтрует воздух от токсичных городских примесей.
• Прибор имеет функции регулирования, его можно настроить под потребности конкретного жилища.
• Монтаж проветривателя в зоне работы отопительных приборов значительно экономит теплопотери.
• Прибор имеет незначительные размеры, практически незаметен на стене и не мешает размещению мебели.
• Устройство имеет сравнительно небольшую цену, легко монтируется и может быть изготовлено и установлено самостоятельно.

Приточный клапан размещают рядом с радиатором

Минусы в использовании устройства:

• Для установки вентиляционного клапана в стене необходимо делать отверстие, то есть некоторым образом нарушать ее целостность.
• Неправильный монтаж устройства может спровоцировать промерзание стены.
• В северных регионах в зимнее время проветриватель может способствовать падению температуры в помещении до некомфортных для человека значений.

Приточные клапаны встраиваются в современные оконные блоки

https://youtube.com/watch?v=0ifF6UXiYKs

Функции и достоинства стенового приточного клапана

Важнейшее назначение вентиляционного клапана в стене можно определить обеспечение подачи свежих воздушных масс. При этом воздух, приникающий через приспособление, появляется уже очищенным. Такое приспособление лучше открытых форточек, так как в его структуре предусмотрена прослойка из шумоизоляционного материала, защищающая от посторонних звуков с улицы.

Простая вентиляционная система

Подобный клапан имеет определенные плюсы в сравнении с проветриванием и оконными приспособлениями:

• не снижается светопропускание окон;
• монтируется в любых внешних стенах;
• задерживает проникновение шумов с улицы;
• может функционировать при заниженных температурных значениях;
• автономное функционирование;
• организует воздухообмен;
• защищает от возникновения конденсата.

Подобное устройство не занимает много места и монтируется за несколько часов

Чтобы правильно выбрать и купить приточный клапан в стену, изучите схему работы конструкции. Воздух перемещается в специальное приспособление и очищается с применением фильтра. Затем поток по заданному направлению специальной заслонки направляется к отопительной батареи. И вот теплые массы распределяются в пространстве комнаты.

Приточно-вентиляционная система в промышленных масштабах

Нужно ли ставить приточный клапан?

Основа нормального микроклимата помещения – наличие эффективной системы вентилирования.

Воздух должен постоянно циркулировать – загрязненный с избытком углекислого газа удаляется через вытяжки, а чистый поступает извне.

При проектировании домов советской постройки особое внимание уделяли вытяжным каналам, а приточные воздуховоды не обустраивали. Поступление свежего воздуха происходило естественным путем – через щели в оконных деревянных рамах

Нормальная скорость воздуха в жилом доме или квартире – 0,15 м/с. Существенное повышение показателя провоцирует сквозняк, а понижение остановит воздухообмен

Металлопластиковые аналоги оснащены воздушными камерами в створках и рамах, герметичными стеклопакетами и уплотнителями по периметру.

Современные конструкции изолируют помещение от уличного шума и сохраняют тепло, но парализуют нормальное функционирование вентиляции. Как следствие, микроклимат ухудшается – воздух становится спертым, влажность повышается, люди испытывают нехватку кислорода, появляется черная плесень.

Старые несовершенные конструкции эффективно справлялись с задачей, обеспечивая достаточный приток воздуха даже зимой. Недостаток деревянных рам – плохая шумо- и теплоизоляция

Попытку восстановить циркуляцию воздуха путем открывания окна в режиме проветривания нельзя считать удачным решением по следующим причинам:

• плюсы «пластика» сводятся к нулю – эффективность теплоизоляции помещения снижается;
• вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или при ветряной погоде;
• приток воздуха неравномерный и бесконтрольный – появляются сквозняки.

Некоторые производители оконных систем учли последствия полной герметичности и усовершенствовали металлопластиковые конструкции.

Нарушение воздухообмена негативно влияет на здоровье и жизнедеятельность людей. На окнах появляется конденсат, откосы и стены покрываются плесенью – концентрация токсических веществ повышается

Специальная вентиляционная фурнитура:

• вентилируемые профили;
• ограничители открывания;
• частично воздухопроницаемые уплотнители;
• штапики с регулирующей задвижкой.

Для обеспечения притока воздуха через ранее установленное окно используется приточный клапан.

За счет вентиляционного клапана воздухообмен в комнате осуществляется без потерь тепла. Устройство защищает помещение от проникновения шума и пыли (+)

Монтаж оконной вентиляции своими руками

Для самостоятельной врезки клапана необходимо учесть несколько важных моментов:

• работу лучше проводить в тёплое время года;
• створку окна придётся снять с петель;
• надёжно установить снятую конструкцию в наклонном или вертикальном положении;
• позаботиться об освещении;
• подготовить необходимый инструмент.

Действовать нужно аккуратно, соблюдать точность, при сверлении, пропиливании или подрезке не повредить уплотнитель створки. Клапан врезается в верхней части рамы.

Как установить с фрезеровкой?

Для этой работы понадобится:

• электрическая дрель или шуруповёрт;
• свёрла диаметром 5 мм и 10 мм;
• электролобзик;
• напильник;
• карандаш или маркер;
• саморезы;
• силиконовый герметик.

Кроме того, облегчит работу шаблон для разметки отверстий. Изготовить его можно самостоятельно из ДВП, оргалита или тонкой фанеры.

Процесс установки по этапам:

1. Разметка. При помощи шаблона отметить контур врезки прибора и точки для сверления отверстий.
2. Фрезеровка. Высверлить ряд отверстий, которые затем при помощи лобзика объединить в паз. Края пластика загладить мелкозернистым напильником. Оконные камеры, открытые в результате резки, заполняются герметиком.
3. Установка планки. Тыльную сторону монтажной планки обработать герметиком, аккуратно прижать к створке и закрепить саморезами.
4. Монтаж клапана:
   1. Внутренний блок установить на планку и защёлкнуть крепежи.
   2. Впускную крышку закрепить саморезами с внешней стороны рамы.
5. Завершение. Промазать герметиком стыки и швы. Навесить створку.

При работе в открытом проёме окна обязательно используйте страховку!

Видео об установке приточного клапана с применением фрезеровки:

Установка вентклапана без фрезеровки

Установка клапана без перфорации пластиковой рамы выполняется легче, не требует специальных навыков и не занимает много времени.

Вам понадобится:

• острый строительный нож;
• шуруповёрт;
• маркер;
• линейка.

Набор для установки устройства – длинный и короткие уплотнители, заглушки для фиксации, саморезы – поставляются в комплекте с прибором. Проверяйте при покупке!

1. Необходимо выбрать место расположения клапана в верхней части створки, проследив при этом, чтобы короб устройства не перекрывал фурнитуру.
2. Сделать разметку карандашом или маркером.
3. Затем острым ножом аккуратно надрезать в отмеченных точках уплотнитель створки и вынуть его из паза.
4. В открывшийся паз поместить крепёжные дюбеля – один в центр и два по краям. Сняв защитную плёнку с клеящейся полосы, прижать прибор к створке. При этом следует проследить, чтобы отверстия в корпусе приточника совпали с положением дюбелей. Прибор крепится саморезами, которые вкручиваются через отверстия в установленные в пазе дюбели.
5. После этого следует закрыть паз маленькими уплотнителями из комплекта.

Возможно, понадобится также заменить на более тонкий уплотнитель рамы.

Видео об установке приточного клапана на пластиковое окно без фрезеровки:

Регулировка притока воздуха

Если клапан имеет ручное управление, после завершения монтажа нужно настроить положение задвижки, отрегулировав приток воздуха. Обычно в правом положении циркуляция максимальная, левое – это полное закрытие щели.

В случае когда клапан оснащён автоматическими системами регулировки, лучше не вмешиваться в этот процесс: можно повредить устройство и свести на нет полезные функции прибора.

Если система вентиляции в доме отсутствует

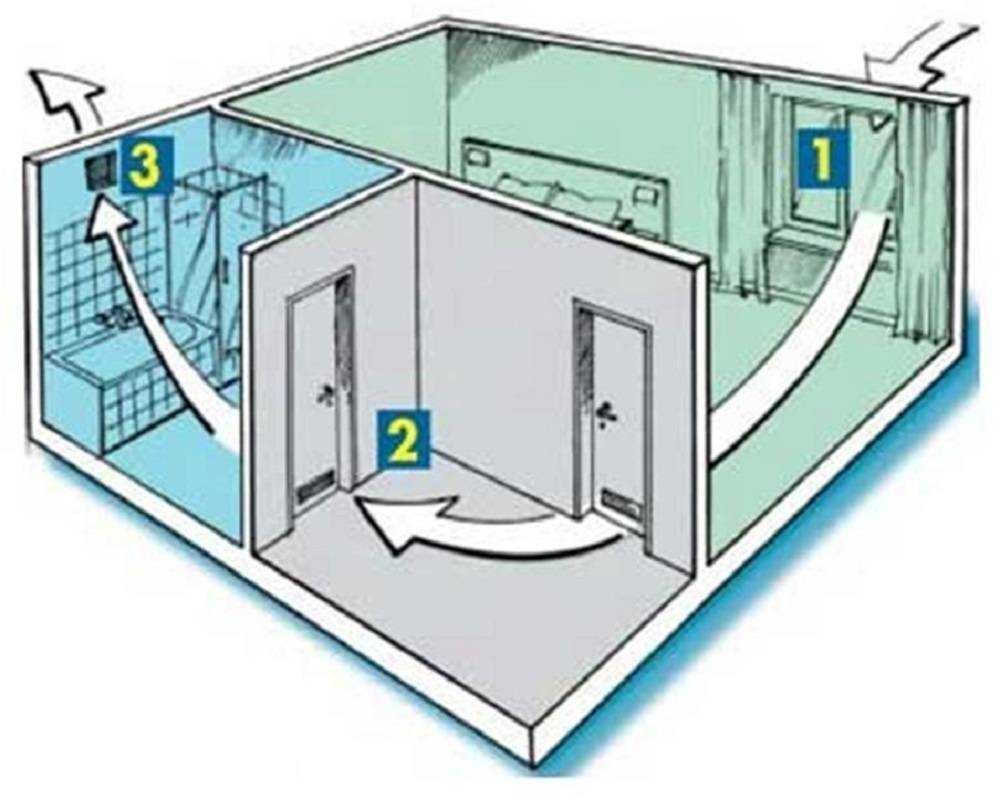

Что такое вентиляция – это система, состоящая из двух отверстий. В одну воздух извне поступает, в другую загрязненный и влажный воздух выходит. Происходит воздухообмен, который является залогом здоровья проживающих в доме людей. Если вытяжная вентиляция в доме была заложена при строительстве, то установка приточного клапана решает все проблемы.

А если такой вентиляции нет. Тогда придется ее создать. Для этого устанавливается приточный и вытяжной клапан вентиляции в стену, последний монтируют под потолком. При этом оба приспособления устанавливают на противоположных стенах, чтобы создался воздушный поток снизу вверх и по диагонали комнаты. То есть процесс естественной вентиляции проходит по законам физики, где теплый воздух поднимается к потолку, создает там давление. А снизу входит холодный воздух с улицы. Получается своеобразный сквозняк, который не ощущается.

Сегодня производители предлагают вытяжные клапана с принудительной системой вытяжки воздуха. Просто в цилиндр устанавливается небольшой вентилятор, который включается при необходимости быстро проветрить помещение. Некоторые модели снабжены реле, с помощью которого можно регулировать скорость вращения лопастей вентилятора. То есть вытяжку воздуха можно организовать в интенсивном режиме или в слабом.

Вытяжной клапан в стену Источник yandex.net

6 Тонкости монтажных работ

Расположение клапана в стене

Практически все модели стеновых клапанов приточной вентиляции устанавливаются на любом участке наружной стены. В то же время специалисты советуют размещать данные решения в следующих местах:

• на расстоянии 2/3 от оконного проема;
• около батарей, под основанием подоконника.

В последнем варианте приточный вентиляционный клапан в стене обеспечит подвод воздуха внутрь помещения, где он в процессе смешивания с внутренним кислородом прогреется до оптимального значения. А вот в первом случае компактная  по размерам установка около батареи обеспечит нагревание воздуха при его поступлении внутрь комнаты.

Этапы монтажа клапана для стен

Для указанных вариантов внутренние элементы располагаются в стене и прикрываются шторами, не нарушая интерьера помещения.

Если приточный клапан монтируется в стену своими руками, то нужно соблюдать удаленность конструкции от оконного откоса – 35-40 см. Пренебрежение этой рекомендацией чревато промерзанием стены зимой. Несмотря на то, что сделать приточную вентиляцию не слишком сложно, соответствующие работы рекомендуем делегировать специалистам.

Чрезмерно большое отверстие может привести к ощутимой тепло потери в доме

Рекомендуем к просмотру видео-приточная вентиляция своими руками.

С изготовлением приточного клапана своими руками зачастую не возникает никаких проблем, поскольку элементы конструкции достаточно просто собрать в единое устройство, как это реализовать вы можете посмотреть на видео ниже, там подробно описана схема сборки клапана на приток-отток воздуха. Что касается монтажа приточной вентиляции, в особенности, если речь идёт о многоквартирном доме, то здесь могут возникать дополнительные сложности, как-то слишком толстая внешняя стена, высотные работы и т.п. Если изначально приобретается относительное дорогое решение, не стоит брать на себя ответственность за его установку.

Когда необходим приточный клапан?

В связи с массовой заменой деревянных оконных систем на пластиковые конструкции, эффективность естественной вентиляции стала ощутимо ниже. Если через микрозазоры между деревянными створками воздух с улицы легко проникал в помещение, то герметичные пластиковые конструкции исключили такую возможность. В подобной ситуации скорость движения воздушных потоков существенно снижается, что негативно сказывается на микроклимате в квартире.

Помимо снижения уровня комфорта в помещении, недостаточный приток воздуха может привести к появлению более серьезных проблем, среди которых:

1. Повышение концентрации углекислоты – высокое содержание углекислого газа при недостатке кислорода приводит ухудшению общего самочувствия, появлению вялости, сонливости, раздражительности. Помимо снижения работоспособности, у многих отмечается повышенная восприимчивость к вирусным заболеваниям.
2. Скопление аллергенов – в помещениях, которые плохо проветриваются, активно развиваются патогенные организмы. Они способны спровоцировать аллергические реакции.
3. Неприятные запахи – когда скорость обновления воздуха низкая, запахи, которые появляются в результате приготовления пищи, жизнедеятельности людей, животных задерживаются в квартире.
4. Лишняя влага впитывается всеми деревянными поверхностями, ускоряет коррозийные процессы металлических изделий.

Установка приточного клапана легко решает указанные проблемы.

Приточный клапан помогает решить проблемы, связанные с созданием комфортных условий в помещении. Благодаря дополнительному притоку, обеспечивается увеличение скорости циркуляции воздушных потоков

Ключевой задачей приточного клапана является бесперебойная подача свежего воздуха с улицы. Такое решение актуально, когда общедомовая вентиляция некорректно выполняет свои функции и требуется дополнительный приток воздушных масс.

Использование приточного клапана позволяет обеспечить не только очищение, но и, в отдельных случаях, подогрев воздуха, поступающего с улицы.

Недостаточное количество входящего потока воздуха оказывает влияние на эффективность работы общедомовой вентиляции. Повысить скорость воздухообмена можно при помощи проветривания, однако открытые окна снижают температуру в квартире, способствуют увеличению уровня шума, чего не отмечается при установке приточного клапана

Монтаж приспособления не требует существенных финансовых затрат. Благодаря небольшому размеру, можно установить клапан в любом месте, красота декоративного оформления комнаты при этом не будет нарушена.

Что такое приточный клапан

При строительстве современных домов, проектировщики учитывают, что остекление из ПВХ будет герметичным, и обязательно предусматривают монтаж приточно-вытяжной вентиляции. В старых домах делали только вытяжные системы, которые работали за счет естественного воздухообмена через щели в деревянных рамах. С установкой окон ПВХ в таких зданиях работа вытяжки значительно ухудшается, так как притока свежего воздуха нет.

Решить проблему застаивания воздуха можно регулярным проветриванием, но это не очень удобно: нужно постоянно контролировать процесс и вовремя закрыть створку, пока в помещении не стало совсем холодно, кроме этого, появляется сквозняк, в комнату беспрепятственно проникает пыль и уличный шум.

Приточный клапан позволяет воздуху свободно циркулировать при этом лишь незначительно снижает звукоизоляцию и совсем не вызывает сквозняка. Вентиляционный клапан — это простое устройство, представляющее собой щель с задвижками, устанавливается в верхней части окна. Работает за счет разницы давления снаружи и внутри помещения.

Клапан состоит из следующих частей:

• Воздухозаборника, он располагается с наружной стороны окна.
• Внутреннего канала.
• Выпускного блока, который выводит воздух с улицы внутрь помещения. Он оборудуется регулирующим клапаном и фильтром.

Чтобы устройство работало правильно, необходимо наличие радиатора отопления под окном. Теплый воздух, идущий от батареи, будет подхватывать холодный с улицы, поднимать его выше к потолку и смешиваться.

Приточный клапан позволяет воздуху обновляться и выводить лишнюю влагу, без сквозняка, серьезных теплопотерь и нарушения звукоизоляции.
