Приточная вентиляция своими руками

Приточно-вытяжные системы – какую выбрать?

Такой вид вентилирования позволяет сбалансировать потоки воздуха, циркулирующие между помещением и внешней средой. Приточно-вытяжная система выводит из комнаты загрязненный воздух, и одновременно с этим обеспечивает приток свежего воздуха.

При самостоятельной сборке системы особое внимание стоит уделить мощности вентилятора, от которой как раз и будет зависеть степень эффективности системы вентилирования

Существует несколько систем приточно-вытяжной вентиляции, каждая из которых имеет свою уникальную комплектацию и функциональные особенности

При выборе такой системы важно учитывать не только габариты комнат, но и степень их естественного проветривания

Вариант №1 – вентиляция с рекуператором

Представленная система позволяет значительно экономить на электроэнергии в зимний период. В данном случае отработанный воздух не просто выводится из жилья, а еще и проходит через теплообменный блок, оставляя там свое тепло для холодного уличного воздуха. То есть, помещение насыщается свежим воздухом, подогретым теплом, полученным из загрязненного комнатного воздуха.

Этот процесс обеспечивается рекуператором. В зависимости от области применения, он бывает двух видов: пластинчатый и роторный. Первый используется в областях с умеренным климатом, где зимой не бывает сильных морозов. Вентиляционные установки, применяемые в регионах с более холодными зимами, рекомендуется оснащать роторными рекуператорами.

Система устроена так, что оба потока (входящий и выходящий) не смешиваются между собой, при этом холодный воздух нагревается за счет сохраняемого тепла внутри устройства

Поскольку такая система позволяет значительно снизить расходы электроэнергии, ее зачастую устанавливают в крупных объектах: загородные коттеджи, офисы, гостиницы и рестораны. Это идеальный вариант для двухэтажного дома, благодаря чему хозяева также смогут сэкономить не только на электроэнергии, но и на отоплении.

Вариант №2 – система с кондиционированием

В одном теплоизолированном блоке такая система объединяет вентиляцию и кондиционер, обеспечивая прямую подачу нагретого или охлажденного воздуха. Включает в себя несколько режимов мощности, которые выставляются зависимости от перемены температуры внутри жилого помещения.

Такие принудительные системы вентиляции зачастую устанавливаются в подвесном потолке, что позволяет замаскировать саму конструкцию. Благодаря незначительной степени шума, приточно-вытяжную систему можно разместить в любой комнате, даже в детской спальне.

Подобные конструкции представляют собой компактный моноблок, поэтому необходимость во внешних сетях трубопровода отпадает.

Автоматизированное устройство самостоятельно выставляет необходимый режим в зависимости от перемены внешней температуры, поэтому пользователю не придется собственноручно регулировать настройки

Высокая мощность позволяет устройству очищать воздух и регулировать температуру внутри больших помещений, таких как загородные коттеджи, офисы и большие залы. При установке такой системы в собственном доме вам не придется заниматься сборкой устройства с нуля и возиться с воздуховодами.

Устройство и работа приточной вентиляции

Конструкция приточной вентиляции с подогревом воздушных масс состоит из нескольких ключевых звеньев:

На входе в систему расположена воздухозаборная решетка, которая несет декоративные и барьерные функции, препятствуя попаданию в систему крупных частиц грязи, насекомых, пыли.
Обратный клапан регулирует объемы пропускаемого воздуха, при необходимости ограничивая его потоки.
Блоки с фильтрами очищают воздушные массы.
Калорифер, рекуперационный или рециркуляционный блок осуществляют нагрев воздуха.
Вентилятор направляет потоки, способствуя образованию необходимого уровня тяги, после чего воздух попадает в квартиру.

Кроме этих элементов система может иметь диффузоры, помогающие распределять воздух, шумоглушители и вентиляторы.

Шумоглушитель в вентиляционной системе чаще работает на подавление гула, генерируемого самим вентилятором. Для снижения уровня шума с улицы, проникающего в квартиру, необходимо дополнительно использовать шумоизоляционные материалы

Неотъемлемой частью конструкции является и теплоизоляция канала, благодаря которой не промерзает сама система и стена, в которой проделано отверстие для забора и вывода воздуха.

Более подробно устройство и принцип обустройства приточной вентиляции мы рассмотрели в следующей статье.

Принудительная вентиляция

Принцип принудительной вентиляции в частном доме применяется в тех помещениях, где естественная вентиляция не способна полноценно обеспечить приток свежего воздуха. Такие помещения находятся в постоянном контакте с большим количеством влаги, где может образоваться грибок и плесень – это кухня, санузел, подвал и котельная. Такая вентиляция устанавливается для удаления из помещений неприятных запахов и избытка влаги с помощью вентиляторов и вытяжки принудительным путем.

Регулировать приток свежего воздуха можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он обладает такими преимуществами:

Минимизирует шум от окружающего мира;
Обеспечивает фильтрацию воздуха;
Обеспечивает теплоизоляцию корпуса, которая уменьшает вероятность его промерзания и образование конденсата;
Возможность регулировать процесс работы устройства своими руками.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае, можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Чтобы установить своими руками принудительную систему вентиляции потребуется:

Рассчитать требуемый воздухообмен. Показатель воздухообмена берется из расчета 10 м³ за час на одного человека;
Определить место установки оборудования (сухое подсобное помещение);
Наметить расположение отверстий для притока и вывода воздуха.

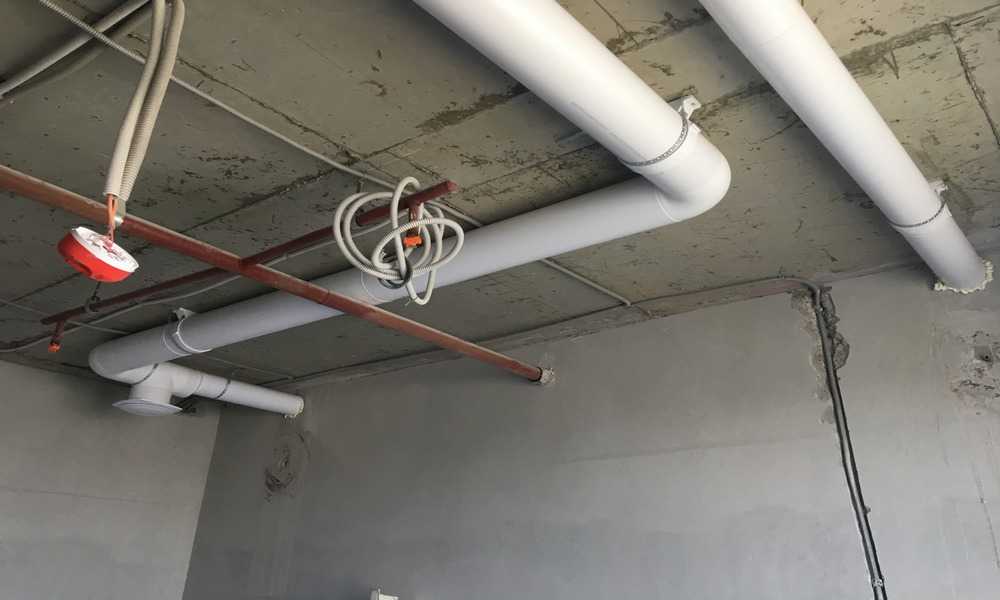

Для воздуховодов применяют гибкие, обычно пластиковые трубы, но подойдут и алюминиевые. С помощью креплений каналы разводят по комнатам всего дома над подвесными потолками. А место вывода труб воздуховода закрывают вентиляционными решетками.

Отверстия для притока и отвода воздуха устраивают в противоположных углах помещения. Внутрь отверстия вставляют патрубок и снаружи закрывают решетками. Изнутри устанавливают обратный клапан. В выбранном месте закрепляется приточно-вытяжная установка, к ней, используя металлические хомуты, присоединяют вентиляционные каналы.

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. Рекуператорные системы сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Наиболее подходящей системой вентиляции для частного дома считается приточно-вытяжная вентиляция

Где подача и отвод воздуха осуществляется принудительным путем. Дом с эффективной системой вентиляции обеспечит длительную эксплуатацию конструкции жилья и сохранит здоровый микроклимат для всей семьи

Поэтому важно сделать правильный расчет проекта и подобрать надежные материалы.

Так компания «УралСибМет» уже более 10 лет поставляет высококачественные строительные материалы и металлопрокат по выгодным ценам и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю. Металлопрокат и стройматериалы от УралСибМет станут гарантом надежности Вашего дома.

О приточной вентиляции и монтаже

Большинство из нас уверены, что тратиться на дорогие приточные установки не стоит потому, что можно просто открыть окно и впустить нужное количество свежего воздуха. Конечно же, все время держать окно открытым невозможно, особенно зимой. И не стоит забывать о том, что вместе с открытой форточкой в дом наряду со свежим воздухом влетают насекомые, пыль, выхлопные газы, от которых особенно мучаются люди, живущие близко к оживленной трассе. В этом случае выручит установка приточной вентиляции для квартиры.

Установка вентиляционного клапана (проветривателя) в окно ПВХ

Нам понадобятся следующие инструменты: фломастер или карандаш; крестовая отвертка; линейка и ножик.

Вариант проветривателя в пластиковых окнах

Для начала открыть окно и вверху отметить расстояние на створке, равное длине клапана

Можно замерить линейкой, либо приложить сам приточный клапан.
Осторожно вырезать часть уплотнителя в отмеченных пределах. Это можно легко срезать канцелярским ножом.
На вырезанный участок монтируется клапан при помощи саморезов (два по краям и один в центре).
Затем между саморезами наклеиваются другие уплотнители, белее тонкие, которые идут в комплекте с оконным клапаном.
На раме, напротив клапана, также заменяется штатный уплотнитель на новый из комплекта

Тонкие уплотнители не соприкасаются, а в образовавшийся зазор свободно поступает воздух с улицы.

Варианты установки будут зависеть от модели клапана и его комплектации.

Установка приточного клапана

Какие существуют способы дополнительного притока воздуха в квартиру? Самым простым способом улучшить вентиляцию в квартире является врезка в форточку вентилятора или установка приточного клапана в стену. Приточный клапан – самое простое устройство, которое можно вполне установить самостоятельно, не обращаясь за помощью к специалистам. Кстати, он не требует подключения к электросети.

Приточный клапан без вентилятора

Модельный ряд приточных клапанов очень велик. Начинается он от самых обычных шумозащитных, а заканчивается автоматическими устройствами, которые реагируют на изменение влажности в квартире. Последние, в свою очередь, позволяют проветрить помещение, не открывая окно. При достижении показателя «Норма» он автоматически закрывается. Безусловно, врезка в стену будет дорогой и трудоемкой, но оно того стоит. Причем установить можно как готовый, так и сделанный вручную клапан.

Пошаговая инструкция по монтажу приточного клапана в стену

Намечаем место установки.
Вырезаем проем в стене чуть больше, чем воздуховод клапана.
В проем вставляем обернутый теплоизоляцией воздуховод.
Зазор заполнить герметиком или пеной.
Удаляем лишнюю монтажную пену.
Собираем сам клапан.

Место установки приточного клапана можно выбрать любое. Рекомендованная установка на уровне верхней трети окна, т.е. как форточка.

Особенности монтажа

Монтаж приточно-вытяжной вентиляции в квартире может осуществляться несколькими способами. Такие системы могут устанавливаться на полу, монтироваться со стороны балкона или размещаться на наружном фасаде здания. Наиболее простым и распространенным вариантом является их размещение под потолком. Следует учитывать, что монтажные работы лучше всего проводить сразу после завершения черновой отделки.

На первом этапе в наружной стене нужно сделать отверстие, для чего рекомендуется использовать специальную установку для бурения. После этого в нее необходимо вставить трубу воздуховода, прикрыв ее воздухозаборной решеткой. Со стороны помещения вентиляционные каналы оснащаются регулирующей ручкой и декоративной крышкой, позволяющей гармонично вписать систему в интерьер.

При выборе важно учитывать диапазон рабочих температур, указываемый производителем. Для регионов с суровыми климатическими условиями рекомендуется приобретать специально разработанные модели, в конструкции которых предусмотрено препятствование образованию ледяной пробки и конденсата в воздуховодах

Основные виды приточных установок

Данные элементы могут быть совершенно разными. Они подразделяются на:

Приточный вентилятор, который обычно монтируется на окно или в стену помещения, а при этом является одним из самых простых оборудований, поскольку не очищает и не нагревает воздух. Его использовать в зимнее время будет очень сложно, поскольку вместе со свежим воздухом будет проникать холод.
Приточные установки, которые могут быть компактными или довольно большими, а при этом обычно оснащаются всеми нужными элементами для выполнения основных функций этого оборудования.
Канальные вентиляционные приточные установки, которые рассчитаны на целое здание, а главный прибор обычно обладает необыкновенно большими размерами и высокой стоимостью, за счет чего позволить себе такое оборудование могут только состоятельные люди или владельцы коммерческих зданий.

Также все виды приточных вентиляционных систем отличаются по марке, а при этом можно выделить несколько наиболее известных вариантов:

Бризер

Бризер является одним из самых успешных и популярных марок оборудования на сегодняшний день, поскольку обладает многими нужными параметрами. Он отличается небольшими размерами, за счет чего считается идеальным решением даже для маленького помещения, где он в любом случае не будет занимать слишком много места. Располагать тион нужно только рядом с определенным окном в комнате, а принцип его действия заключается в том, что с улицы забирается воздух, который может нагреваться или охлаждаться, а одновременно с этим происходит его очищение и обеззараживание. Во время работы данного оборудования не возникает необходимости открывать окна. Такая компактная вентиляция считается оптимальным выбором для любого дома или квартиры, поскольку обеспечивает поступление нужного количества свежего и чистого, а также нагретого или охлажденного воздуха.
Установки VKT также являются довольно популярными, при этом создаются отечественной компанией. Такие приборы могут быть компактными или центральными, а для частной квартиры первый вариант считается самым подходящим. Можно подобрать оборудование, которое будет обладать подходящей мощностью для конкретного помещения, чтобы постоянно снабжать его нужным количеством воздуха.
Установка iFresh является довольно популярной, относится к компактному оборудованию, предназначенному для квартиры или небольшого дома.

Правила организации вентиляции в коттедже

Чтобы грамотно рассчитать и , стоит учитывать стандартные нормы для частных домов. Главное правило заключается в том, чтобы в течение часа в каждую комнату поступало не менее 50–60 м³ свежего воздуха. Влажность воздуха не должна превышать 50%, а скорость его потока – 1,0 м/с.

Если выбираете сложную систему вентиляции (принудительную), желательно обратиться к специалисту, для правильного подбора воздухообмена и размещения воздуховодов. Возможно, будет потребность в разработке проектно-сметной документации.

Разработка проекта вентилирования дома включает в себя:

подборку оборудования;
составление схемы разводки коммуникаций с учётом архитектурных, строительных, санитарных, экономических критериев.

Устройство вентиляции в частном доме должно учитывать объёмы воздушных масс во всех помещениях и уделять особое внимание проветриванию кухни и санузла. Кроме того, система вентиляции должна быть сконструирована таким образом, чтобы все её элементы находились в свободном доступе человека

Это облегчит ремонт и обслуживание системы.

Особенно важно подобрать приборы, работающие на приток и вытяжку воздуха. Их мощность и производительность должны соответствовать количеству воздушных масс в доме

А также они должны обладать долговечностью, простотой монтажа и использования.

Вентиляция в кирпичном доме должна быть продумана уже на этапе возведения здания. Только в этом случае получится максимально точно и качественно сделать расчёт и установку всех элементов конструкции. В противном случае придётся прибегнуть к простым системам естественной или приточной вентиляции, которые не смогут обеспечить достаточную эффективность.

Расчёт вентиляции в частном доме

Чтобы рассчитать общую вентиляцию коттеджа, стоит измерить объем воздуха в каждой комнате и суммировать его. Именно такое количество должна прорабатывать вытяжка в частном доме в течение часа.

Обязательное требование: установки жилых помещений, кухни, сан.узлов, гаража и ИТП не должны объединяться в одну систему — на каждый вид помещений своя установка.

где V — объём помещения, м³;k — кратность воздухообмена (рассчитывается согласно СП 60.13330.2016 индивидуально для каждого помещения).

После получения данных воздухообмен необходимо округлить до целого значения в большую сторону. Так, если воздухообмен составит 317 м³/час, принимаем его за 320 м³/час.

Величина воздухообмена, м³/час, не менее
Помещение	Постоянно	В режиме обслуживания
Спальня, общая, детская комната	40	40
Библиотека, кабинет	20	20
Кладовая, бельевая, гардеробная	10	10
Тренажерный зал, бильярдная	20	80
Постирочная, гладильная, сушильная	10	80
Кухня с электроплитой	20	60
Кухня с газовой плитой	20	60
Теплогенераторная	20	80 на 1 конфорку
Ванная, душевая, уборная	5	по расчёту, но не менее 60
Сауна	5	40
Гараж	20	5 на 1 человека
Мусоросборная камера	20	80

Выбор деталей и приборов для вентиляционной системы

Диаграмма по выбору сечения воздуховода в зависимости от скорости потока и расхода воздуха

Правильная вентиляция в частном доме включает в себя подбор необходимого оборудования и расположения воздуховодов и решёток по следующим критериям:

Сечения воздуховодов принимаются по давлению, скорости потока и расхода воздуха. Немаловажным фактором следует учитывать толщину материала. При заниженной толщине, не исключена вибрация. Не стоит забывать и о сечении прямоугольных воздуховодов (высота сечения не должна превышать трёх длин). Приемлемо обходиться круглыми сечениями, но это не всегда возможно.
Шумовые показатели внутри воздуховодов не должны превышать 59 Дб, в противном случае необходимы дополнительные шумоглушители.

Пример схемы распределения воздушных потоков

Требования к вентиляции в квартире. Нормы воздухообмена

Нормы воздухообмена регламентируются санитарными предписаниями, законодательскими актами. Грамотно подготовленный проект вентиляции в квартире предусматривает полную замену кислорода в жилом помещении каждые 30 минут. Итоговое значение легко определить самостоятельно, ссылаясь на табличные данные, представленные ниже.

Таблица по нормам чистого воздуха для разных помещений

Если переводить данные в цифровые значения, то на 1 человека, проживающего в доме, должно приходится не менее 30 м3 чистого воздуха ежечасно. Проектирование, а затем и монтаж вентиляции в квартире начинают только после предварительных расчётов, с учётом количества жильцов, площади объекта.

Обеспечиваем циркуляцию

Реализовывается вентиляция в квартире своими руками предельно просто – достаточно обеспечить приток чистого воздуха, а затем проверить, качество воздухообмена в каждом помещении. Если система организована надлежащим образом, никакого вмешательства не потребуется. В противном случае – между полом и дверью проделать отверстия в 3-4 см.

Вентиляционные решетки в дверных полотнах — самый простой способ нормализовать вентиляцию в квартире

Оформление хозяева подбирают в индивидуальном порядке. Достаточно вставить металлическую сеточку в 3 слоя, для обеспечения более качественной звукоизоляции.
