Нормативы вентиляции частного дома: требования к устройству и примеры расчетов

Схемы естественной вентиляции в доме, в квартире

Вентиляция естественная (аэрация): вентиляция, осуществляемая под действием разности удельных весов (температур) наружного и внутреннего воздуха, под влиянием ветра или совместным их действием, а также под действием комплекса технических средств, реализующих воздухообмен (п.3.3 ГОСТ 34060-2017).

Дефлектор: устройство, устанавливаемое с оголовком специальной формы, создающее дополнительное разряжение воздуха за счет ветрового напора (п.3.9 ГОСТ 34060-2017).

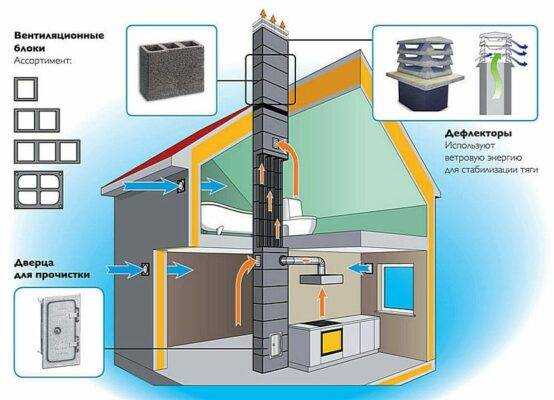

Схема каналов естественной вентиляции в частном доме

В частном доме не выше 3 этажей, каждый канал естественной вентиляции начинается в вентилируемом помещении и заканчиваются в оголовке над крышей.

Схемы каналов естественной вентиляции в многоквартирном доме

На рисунке показаны варианты схем расположения каналов естественной вентиляции в многоквартирном доме.

В домах выше 5 этажей, как правило, применяется система каналов, поз. б) на рисунке. В этой системе имеется общий вертикальный канал, который проходит снизу вверх через все этажи. На каждом этаже, от вентиляционных решеток помещений, отходят вертикальные каналы — спутники, которые выше, на уровне следующего этажа, присоединяются к общему сборному каналу. Длина канала — спутника должна быть не менее 2 м.

В схемах вытяжной вентиляции с горизонтальным сборным каналом — в), и с теплым чердаком — г), в высотных домах, обычно применяют вариант с вертикальным сборным каналом и каналами спутниками из квартир.

В схемах вытяжной вентиляции с горизонтальным сборным каналом, и с теплым чердаком, на последних двух этажах длина каналов вентиляции невелика, и не обеспечивает необходимый расход воздуха. Чтобы устранить этот недостаток, проектом обычно предусматривают установку в каналах верхних этажей вытяжных вентиляторов.  В проекте вентиляторы есть, а в квартирах их, как правило, нет.

Вытяжная шахта из «теплого чердака» поз. г), должна иметь высоту не менее 4,5 м от верха перекрытия над последним жилым этажом. В холодный период года температура воздуха в теплом чердаке должна быть не менее 14 °С.

Схема механической принудительной вытяжной вентиляции многоквартирного дома

По сравнению с естественной, система принудительной вытяжной вентиляции с механической вытяжкой в многоквартирном доме  имеет следующие преимущества:

    1. Обеспечивает постоянный и стабильный расход воздуха в вытяжных каналах квартир, не зависящий от температуры наружного воздуха и других климатических условий.  Известно, что в помещениях с естественной вентиляцией, с повышением температуры наружного воздуха (летом),  воздухообмен уменьшается вплоть до полного его прекращения. В зимнее время наоборот, воздухообмен значительно превышает нормы. А со сверхнормативным воздухом уходит и тепло. Расход электроэнергии на работу вентилятора компенсируется экономией тепловой энергии на отопление.
    2. Отсутствует необходимость устанавливать вентиляторы в каналах естественной вентиляции квартир.

Правильное подключение кухонной вытяжки к вентиляционному каналу

Кухонная вытяжка подключена к единственному каналу вентиляции на кухне через тройник на воздуховоде. За круглой вентрешеткой установлен обратный клапан. При включении вентилятора вытяжки, створка клапана перекрывает проход воздуха через вентрешетку.

Читайте: Как правильно сделать естественную вентиляцию в частном доме.

Естественная вентиляция объектов канализации

Обеспечения самопроизвольной циркуляции воздуха в системе вентиляции сливных систем обеспечивается выработкой тепла в массе канализируемых продуктов естественными процессами их разложения.

При этом вырабатываемые газы имеют более высокую температуру и поднимаются вверх, обеспечивая циркуляцию и их вывод в окружающую среду.

Поэтому объекты хранение и накопления стоков огнеопасны, а при значительном количестве могут быть и взрывоопасными. В этом отношении особенно опасны выгребные ямы.

Поэтому наличие вентиляции на таких объектах обязательно. В настоящее время основным материалом для устройства вентиляции являются пластиковые трубы диаметром 100-110 миллиметров. Труба из-под крышки выгребной ямы выводится на расстояние 4-5 метров в продуваемое место.

Для повышения эффективности процесса вытяжки на нее устанавливают дефлектор. Кроме защиты верхнего конца трубы от засорения листьями и другим мусором, это устройство активно усиливает ток воздуха, правда, активная вытяжка через дефлекторы работает только в ветреную погоду.

В безветренных регионах для вытяжки целесообразно использовать осевые вентиляторы небольшой мощности для обеспечения принудительного удаления газов из канализации.

Таким же образом устраивается внешняя вентиляция в фильтрующих колодцах и септиках.

Для устранения сильных запахов в самой выгребной яме можно использовать химические средства.

Вентиляция в подвале частного дома

В неиспользуемых подвалах стоит поставить продухи и отдушины. В идеале – в противоположных концах цоколя. При наличии перегородок, отдушины должны быть и в них. Продухи должны иметь диаметр 12 см и находиться под потолком. Их желательно защитить решетками, которые препятствуют проникновению мышей и крыс.

В подвалах, которые интенсивно используется и в нём часто находятся люди стоит установить вентиляцию такую же как и в жилой зоне, но с небольшими поправками на функциональное назначение помещений. Так вентиляция для спорт-зала в подвале будет отличаться от винной комнаты, а кинозал в подвале вентилировать нужно немного иначе чем гардеробную или сауну.

Принудительная вентиляция

Принцип принудительной вентиляции в частном доме применяется в тех помещениях, где естественная вентиляция не способна полноценно обеспечить приток свежего воздуха. Такие помещения находятся в постоянном контакте с большим количеством влаги, где может образоваться грибок и плесень – это кухня, санузел, подвал и котельная. Такая вентиляция устанавливается для удаления из помещений неприятных запахов и избытка влаги с помощью вентиляторов и вытяжки принудительным путем.

Регулировать приток свежего воздуха можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он обладает такими преимуществами:

  • Минимизирует шум от окружающего мира;
  • Обеспечивает фильтрацию воздуха;
  • Обеспечивает теплоизоляцию корпуса, которая уменьшает вероятность его промерзания и образование конденсата;
  • Возможность регулировать процесс работы устройства своими руками.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае, можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Чтобы установить своими руками принудительную систему вентиляции потребуется:

  1. Рассчитать требуемый воздухообмен. Показатель воздухообмена берется из расчета 10 м³ за час на одного человека;
  2. Определить место установки оборудования (сухое подсобное помещение);
  3. Наметить расположение отверстий для притока и вывода воздуха.

Для воздуховодов применяют гибкие, обычно пластиковые трубы, но подойдут и алюминиевые. С помощью креплений каналы разводят по комнатам всего дома над подвесными потолками. А место вывода труб воздуховода закрывают вентиляционными решетками.

Отверстия для притока и отвода воздуха устраивают в противоположных углах помещения. Внутрь отверстия вставляют патрубок и снаружи закрывают решетками. Изнутри устанавливают обратный клапан. В выбранном месте закрепляется приточно-вытяжная установка, к ней, используя металлические хомуты, присоединяют вентиляционные каналы.

Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. Рекуператорные системы сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

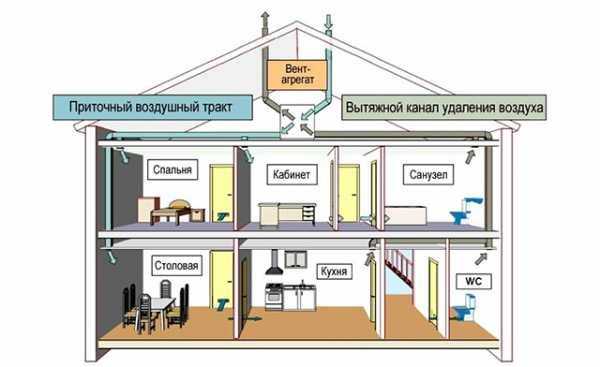

Наиболее подходящей системой вентиляции для частного дома считается приточно-вытяжная вентиляция

Где подача и отвод воздуха осуществляется принудительным путем. Дом с эффективной системой вентиляции обеспечит длительную эксплуатацию конструкции жилья и сохранит здоровый микроклимат для всей семьи

Поэтому важно сделать правильный расчет проекта и подобрать надежные материалы.

Так компания «УралСибМет» уже более 10 лет поставляет высококачественные строительные материалы и металлопрокат по выгодным ценам и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю. Металлопрокат и стройматериалы от УралСибМет станут гарантом надежности Вашего дома.

Зачем в здании нужна вентиляция?

Применение в строительстве современных материалов и различных внешних ограждающих конструкций коттеджа/дома затрудняет естественный воздухообмен между комнатами и улицей, а иногда и вовсе блокирует его. Благодаря внутреннему и внешнему утеплению, смонтированным пластиковым окнам здания становятся герметичными.

Такие меры способствуют сохранению тепла и экономии энергоресурсов, но сильно препятствуют притоку свежего воздуха. Чтобы исправить эту типичную ситуацию, предстоит организовать эффективную систему циркуляции воздушных потоков.

В здании вентиляция нужна, чтобы в ванную комнату, спальню, гостиную и кухню регулярно поступал свежий воздух не через распахнутые окна и двери, а посредством специальных устройств – анемостатов и воздушных диффузоров.

Согласно санитарно-гигиеническим общепринятым стандартам, должным образом функционирующая вентиляционная система – обязательный элемент инженерного оснащения всех жилых объектов

Постоянный приток воздуха в доме обеспечит комфортные условия для длительного проживания людей и содержания растений, а также для полноценного функционирования всех технических систем.

Вентиляция необходима и для поддержания оптимальных параметров среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

Циркуляцию воздушных потоков нужно организовать не только в жилых комнатах, но и в помещениях хозяйственно-технического назначения – ванной и санузлах, на кухне, в котельной и подвале.

Качественная система вентиляции способствует быстрому выведению излишков влаги и тепла. Вместе с отработанным воздухом из помещений одновременно удаляются вредные микроорганизмы, накопившаяся грязь и пыль.

Организация оттока загрязненного воздуха – профилактическая мера в трудной борьбе с грибком и плесенью

Именно поэтому важно еще на стадии проектирования жилого дома продумать все детали инженерной сети: вентиляцию на кухни сделать более мощной, чем в других комнатах, правильно подобрать функциональные элементы вентиляционной системы, чтобы обеспечить оптимальный уровень кислорода во внутренних помещениях

Выбор схемы и основы расчёта

Схема вентиляции в частном доме своими руками должна учитывать два условия:

  • Подачу внешнего воздуха при прокладке вентиляции в доме своими руками следует проектировать в направлении от помещений с минимальным количеством пыли и вредных газов (в первую очередь, СО и СО2 ) к помещениям с условно более «грязным» воздухом;
  • Интенсивность работы вентиляционных систем должна регулироваться, в зависимости от того, насколько интенсивно используется то или иное помещение, но не ниже установленных норм.

Пример естественной схемы

Для расчёта принимается обычно смешанная, вытяжно-приточная вентиляция. При этом воздушные потоки формируются следующим образом:

  1. Свежий, внешний воздух должен поступать во все жилые помещения дома (в том числе – для временного или сезонного проживания).
  2. Вытяжкой оборудуются все технические помещения.
  3. Между жилыми и техническими помещениями должен обеспечиваться свободный переток воздуха через прихожие, коридоры и холлы. Отдушина или зазор между дверным полотном и порогом – один из эффективных вариантов решения вопроса.
  4. Исключительно естественная вентиляция в частном доме обустраивается для подвальных и чердачных помещений.
  5. Расчёт вентиляции в частном доме производится в три этапа.

Вначале для частного дома, во всех помещениях которого будет предусматриваться вентиляционная система, определяется удельная интенсивность воздухообмена:
Qk = kV,
где: k = 0,33…0,35 ч-1 – нормативный коэффициент кратности воздухообмена для жилых помещений согласно норм СНиП 2.04.05-91;
V, м3 – общая площадь всех помещений дома, относительно которых производится расчёт.

Далее определяется норма воздухопотребления в расчёте на одного проживающего. Если удельная площадь на одного человека менее 20 кв. м, то указанная норма по входящему воздуху рассчитывается по соотношению:
Qж = 3S,

где S, м2 – площадь всех помещений дома (т.е, с учётом кухни, ванной, санузла, кладовой, коридоров и т.п.).

Если удельная площадь на одного человека превышает 20 кв.м, то, как правило, принимают воздухопотребление в количестве Qж = 60n (n – общее количество людей, проживающих в доме).

На завершающем этапе определяется расход воздуха Qy, который должен быть удалён из дома при помощи вытяжных вентиляционных устройств. Действующие нормы дифференцируют этот показатель в зависимости от предназначения помещений, оборудуемых вытяжками:

  • Для кухонь с газовыми плитами – 100 м3/ч;
  • Для кухонь с электрическими плитами — 60 м3/ч;
  • Для душевых и ванных комнат — 25 м3/ч;
  • Для санузлов — 25…50 м3/ч (меньшие значения принимаются для раздельных санузлов);

Для прочих помещений, где предусматривается вытяжка, часовой расход воздуха принимается равным объёму помещения (для редко используемых помещений расчётный показатель может быть снижен вдвое). Суммируя все данные, устанавливается общий расход воздуха.
В итоге расчётов определяется наибольшее из трёх значений Qk ,Qж и Qy, по которому в дальнейшем и ведётся проектирование системы вентиляции частного дома.

Стоимость проектирования

Раздел проекта Площадь проекта, м2
100-400 400-700 700-1200 1200-3000 3000-5000 5000-15000
Стоимость проектирования, руб./м2
Вентиляция от 85 от 80 от 75 от 70 от 65 Обсуждается
Кондиционирование от 85 от 80 от 75 от 70 от 65 Обсуждается
Отопление от 85 от 80 от 75 от 70 от 65 Обсуждается
Водоснабжение и канализация от 65 от 60 от 55 от 50 от 45 Обсуждается
Дымоудаление от 45 от 40 от 40 от 35 от 35 Обсуждается

* В данной таблице указаны усреднённые цены на проектирование систем вентиляции. Окончательная стоимость проектирования зависит от множества факторов, часть из которых перечислены ниже:

  • Назначение проектируемого помещения (индивидуальное жильё, офисные помещения, производственные помещения и т.д.).
  • Наличие/отсутствие дизайн-проекта, необходимость работы с дизайнерами, архитекторами, управляющей компанией и т.д.
  • Сложность проектируемой системы (простая приточно-вытяжная система, приточно-вытяжная система с рекуперацией, охлаждением, увлажнением и т.д.).
  • Сроки, выделенные на проектирование того или иного объекта.

Источники

  • https://sovet-ingenera.com/vent/raschety/chto-nuzhno-dlya-proektirovaniya-ventilyatsii.html
  • https://hvac-life.ru/ventilyaciya/proektirovanie-ventilyacii/
  • https://www.mosng.ru/proektirovanie-ventiljacii/
  • https://www.air-ventilation.ru/proektirovanie-sistem-ventilyatsii.htm
  • https://stroy-podskazka.ru/ventilyaciya/proektirovanie/
  • https://ultrasale.ru/services/proektirovanie-sistem-ventilyacii.html
  • http://www.tria-komm.ru/airing/projection/

Схемы установки

Выбор систем вентиляции зависит от нескольких параметров, в том числе от строительных материалов стен и перекрытий здания, площади помещения. Немаловажным фактором является степень чистоты наружного воздуха, при высоких показателях загрязненности нет резона закачивать его в дом. Одним из критериев, влияющих на выбор, являются затраты. Проект вентиляции должен учитывать финансовые возможности жильцов, но не противоречить здравому смыслу, иначе, сэкономив на мелочах, можно получить большие проблемы в будущем.

По принципу работы можно выделить три типа вентиляции:

  • естественная;
  • принудительная;
  • приточно-вытяжная или смешанная.

Естественная

Данный вид вентиляции работает автономно за счет перепадов температуры и давления. Чаще всего используется в многоквартирных домах, где вдоль всего здания установлены вентиляционные шахты. В каждом помещении в санузлах и кухне оборудованы специальные каналы, которые выводят отработанный воздух наружу. В качестве приточных отверстий раньше предполагались форточки, поэтому часто мы слышим о том, что помещение необходимо проветривать. Также воздух проникает через щели в деревянных рамах. К сожалению, сегодня чаще устанавливают пластиковые оконные блоки, чем нарушают естественную циркуляцию воздушных потоков. В этом случае нужно предусмотреть дополнительную приточную вентиляцию либо чаще открывать окна.

К плюсам подобного типа систем можно отнести автономную работу, низкую себестоимость установки и дальнейшего обслуживания, обеспечение движения естественных воздушных потоков, более пригодных для нормальной человеческой жизни.

Принудительная

Работа системы осуществляется за счет специальных электрических вентиляторов, которые вытягивают отработанный воздух и испарения наружу через вентиляционные каналы.

Принудительная вентиляция чаще устанавливается в помещениях с массовым скоплением людей: производственных площадках, торговых центрах, спортзалах, аэропортах и вокзалах, учебных помещениях и институтских аудиториях.

Достоинства подобного типа конструкций в том, что они совершенно не зависят от погоды за окном, очищение воздуха в помещении обусловлено системой фильтров, кроме того, можно менять температуру воздушного потока.

В качестве недостатков специалисты выделяют следующие факторы.

  • Высокая цена на каждом этапе работы, начиная от стоимости самого оборудования и заканчивая монтажом и обслуживанием.
  • Поскольку детали системы чистить постоянно невозможно, а при работе на них оседает большое количество пыли и грязи, они зачастую сами являются рассадниками грибков и бактерий. Вследствие чего возможны заболевания дыхательных путей у жильцов: астма или аллергия. На сегодняшний день разработаны специальные обеззараживающие комплексы для принудительно вентиляции, они ее удорожают, но эффект на самом деле незначительный.

Смешанная

В данном случае в движении воздушных потоков задействованы естественная и принудительная составляющие. Через одни отверстия воздух заходит в дом за счет разницы давлений, через другие каналы выводится с помощью вентиляторов.

Проектирование вентиляции

Для этого требуется:

  1. Установить вытяжные каналы ближе к центру дома, размещая их в межстенном пространстве. Это приведет к тому, что данные элементы системы вентиляции будут находиться в теплой зоне, поэтому зимой из-за перепада температур тяга увеличится.
  2. Выбрать оптимальный тип воздуховодов. Для экономии полезного пространства предпочтительнее устанавливать системы с прямоугольным сечением. Если свободного места вполне достаточно, подойдут конструкции с круглым диаметром, обеспечивающие лучший воздухообмен и упрощенный монтаж.
  3. Определить требуемый вид, если были выбраны круглые устройства, так как здесь присутствует вариативность: жесткие или гибкие (гофра). Первый тип конструкции обеспечивает проход воздушных масс с меньшим сопротивлением и приемлемым уровнем шума. Гофра же легче монтируется.
  4. Произвести расчеты относительно диаметра и длины, что осуществляется посредством функциональности соответствующих онлайн-калькуляторов. Предпочтительнее, если есть такая возможность, устанавливать более широкие и длинные каналы, что скажется на тяге в плане ее увеличения.
  5. Обустроить систему вентиляции с помощью воздуховодов, имеющих одинаковый диаметр. При отсутствии возможности соблюдения этого правила необходимо добиться плавности перехода с одного сечения  на другой, когда величина отклонения не превышает 30 градусов.
  6. Сгладить все существующие стыки. Ничего не должно препятствовать прохождению воздушного потока внутри канала. Любые неровности гарантируют тот факт, что сопротивление увеличится, а тяга уменьшится.
  7. Позаботиться о том, чтобы воздуховоды образовывали конструкцию с небольшим количеством поворотов. Каждый изгиб – это потеря 10% тяги.
