Вентиляция канализации как установить правильно и навсегда

Обустройство эффективной системы отвода газов является обязательным условием при проектировании внутренних санитарно-технических систем согласно СП 73.13330.2012. Отсутствие или неправильный монтаж этого узла приводит к срыву гидрозатворов в сифонах, что сопровождается характерным хлюпаньем и проникновением неприятных запахов в жилые помещения. Сложность работ оценивается как средняя, требующая базовых навыков работы с сантехникой и кровельными материалами. Стоимость комплектующих для стандартного частного дома начинается от 3 000–5 000 рублей, а время реализации проекта занимает от 8 до 12 рабочих часов. Вентиляция канализации: как установить правильно и навсегда — это задача, требующая строгого соблюдения уклонов, диаметров и правил герметизации стыков. Правильно спроектированная фановая труба обеспечивает стабильное давление в стояке и долговечность всей инженерной сети.

Базовые требования к квалификации и времени

Оценка сложности предстоящих работ показывает, что основная нагрузка ложится на этап прохождения межэтажных перекрытий и кровли. Исполнителю потребуются навыки работы с перфоратором для сверления бетона или дерева, а также понимание технологии герметизации кровельных примыканий. Оптимальным временем для монтажа считается теплый сезон с отсутствием осадков, так как работа на крыше в дождь или снег небезопасна и препятствует качественной полимеризации герметика. Суммарное время выполнения задачи для двухэтажного дома составляет примерно один полноценный рабочий день при условии наличия всех материалов. Важно учитывать, что ПВХ-трубы становятся хрупкими при низких температурах, поэтому внешние работы лучше проводить при температуре выше +5°C.

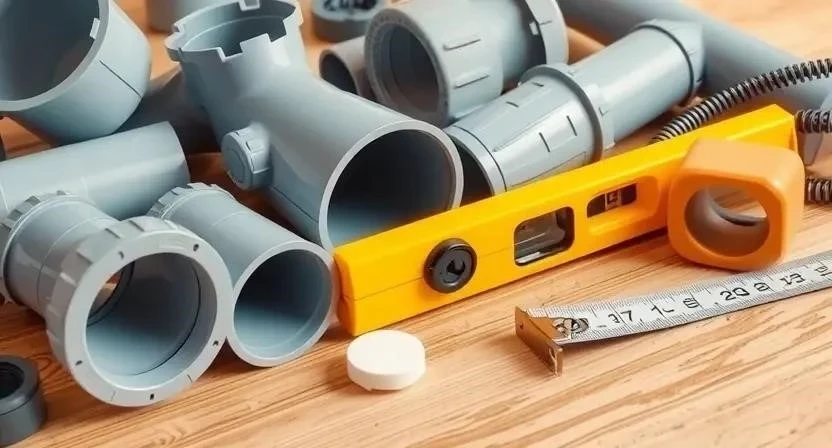

Перечень комплектующих для сборки системы

Для реализации проекта вентиляции канализации своими руками требуется стандартный набор полимерных изделий. Основной диаметр трубы для фанового стояка должен соответствовать диаметру основного канализационного стояка (обычно 110 мм). Использование труб меньшего сечения недопустимо, так как это не обеспечит достаточный объем воздуха для компенсации разрежения при сливе воды. Расход материалов рассчитывается исходя из высоты здания от точки подключения к магистрали до выхода над коньком кровли с запасом 10-15% на обрезку.

• Трубы ПВХ диаметром 110 мм (толщина стенки от 2.7 мм);
• Переходные муфты и компенсационные патрубки;
• Отводы с углом 45 или 87 градусов для обхода стропил;
• Резиновые уплотнительные кольца (манжеты);
• Специализированный кровельный проходной элемент (флешинг);
• Полиуретановый или силиконовый герметик для наружных работ;
• Металлические хомуты с резиновыми прокладками для фиксации к стенам;
• Дефлектор или защитный оголовок (зонт).

Таблица 1. Спецификация материалов для вентиляции канализации

Техническое оснащение для монтажных работ

Чтобы сделать вентиляцию канализации качественно, необходимо подготовить профессиональный инструмент. Большую часть оборудования можно найти в домашней мастерской, однако для сверления отверстий большого диаметра в бетоне может потребоваться аренда мощного перфоратора с коронкой 120 мм. Использование специализированного трубореза обеспечит идеально ровный край трубы, что критично для герметичности соединений через уплотнительные кольца.

• Перфоратор с набором буров и коронок;
• Лазерный или пузырьковый уровень длиной от 60 см;
• Рулетка строительная (5-10 метров) и маркер;
• Ножовка по металлу или специализированный труборез для ПВХ;
• Шуруповерт с набором бит для крепления хомутов и флешинга;
• Лестница-стремянка или строительные леса;
• Набор гаечных ключей для затяжки крепежных элементов.

Таблица 2. Инструменты для монтажа канализации

Организация рабочего пространства внутри дома

Прежде чем приступать к сборке, необходимо определить точную трассу прохождения трубы. Устройство вентиляции канализации пошагово начинается с освобождения пространства в технических зонах, санузлах и на чердаке. Важно убрать мебель, сантехприборы или строительные материалы, которые могут помешать установке вертикального стояка. Для защиты чистовой отделки полы и стены в зоне работ следует укрыть полиэтиленовой пленкой или плотным картоном. Также необходимо заранее предусмотреть место для сбора и выноса строительного мусора, который неизбежно образуется при сверлении отверстий в перекрытиях.

Обустройство технологических отверстий

Процесс подготовки поверхностей включает разметку центров отверстий на полу, потолке и кровле. При использовании лазерного осепостроителя можно добиться идеальной соосности выходов, что минимизирует количество используемых колен и отводов. Сверление отверстий в бетонных плитах выполняется алмазной коронкой, а в деревянных перекрытиях — узкой ножовкой или электролобзиком. После формирования отверстий края необходимо очистить от пыли, заусенцев и острых фрагментов. На кровле подготавливается площадка под установку проходного элемента: удаляется часть черепицы или подрезается профлист в соответствии с диаметром проходки.

Технология установки фанового стояка по этапам

Алгоритм выполнения работ требует последовательности, чтобы избежать перекосов конструкции и протечек в будущем. Весь процесс монтажа канализационного стояка (инструкция) разделен на логические шаги, каждый из которых имеет свои временные рамки и нюансы исполнения.

1. Разметка и планирование трассы. Определение точек прохождения через все этажи. Время: 40 минут.
2. Монтаж основного канализационного стояка. Сборка нижних секций трубы и соединение их с тройником основной магистрали. Время: 60 минут.
3. Соединение труб и проверка герметичности. На этом этапе важно использовать силиконовую смазку для облегчения входа трубы в раструб. Личный опыт: Однажды я пренебрег смазкой, и резиновое кольцо закусило внутри раструба. Выяснилось это только при проверке запаха, пришлось разбирать три метра стояка. Время: 30 минут.
4. Проход через межэтажные перекрытия. Установка гильз и протаскивание трубы через отверстия. Время: 90 минут.
5. Сборка чердачного узла. Соединение вертикальной части с выходом на крышу. Время: 50 минут.

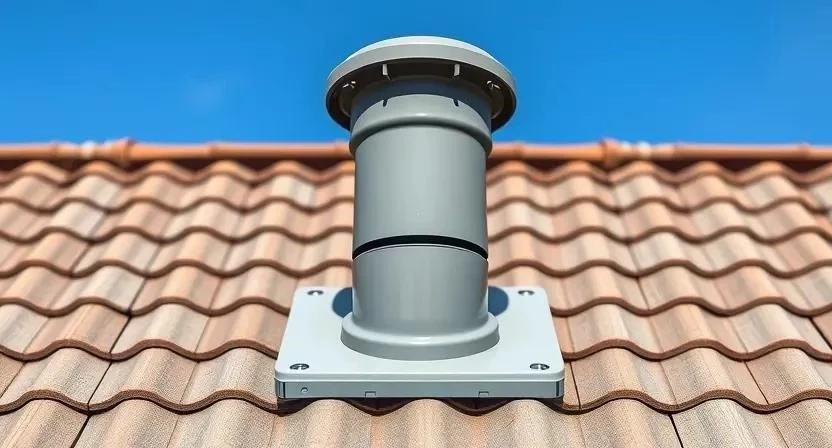

6. Герметизация примыкания к крыше. Нанесение кровельного герметика под юбку флешинга и затяжка саморезами. Время: 40 минут.
7. Установка дефлектора или оголовка. Защита системы от попадания осадков и птиц. Время: 20 минут.

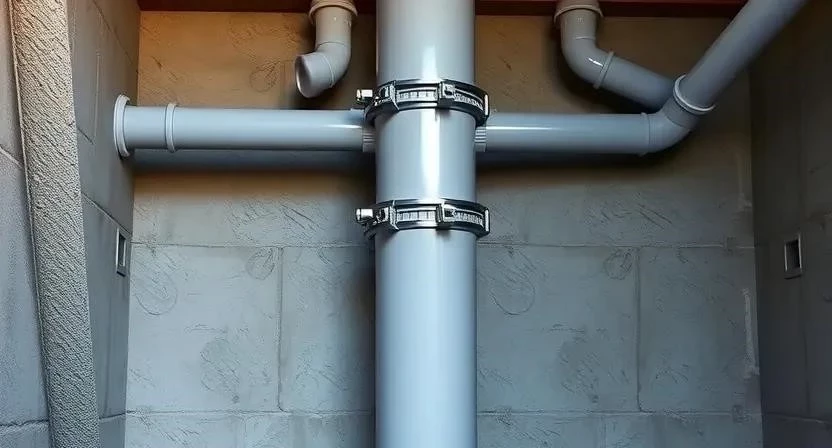

8. Фиксация трубы хомутами. Крепление к несущим стенам с шагом не более 1.5 метра. Время: 60 минут.
9. Изоляция в холодных зонах. Обертывание трубы на чердаке утеплителем для предотвращения образования конденсата. Время: 30 минут.
10. Финальная проверка системы. Контроль вертикальности и прочности всех креплений. Время: 20 минут.
11. Тестирование на проточность. Слив большого объема воды для проверки отсутствия срыва гидрозатворов. Время: 15 минут.

Таблица 3. План-график монтажных работ

Технические тонкости эксплуатации ПВХ-конструкций

Учитывая влияние температуры на ПВХ, необходимо оставлять компенсационный зазор в 5-10 мм в раструбных соединениях. Пластик расширяется при нагреве и сжимается при охлаждении, что при жесткой фиксации может привести к деформации или трещинам. Соблюдение строгой вертикальности стояка контролируется на каждом этапе, так как отклонение более чем на 2 градуса создает дополнительное сопротивление воздушному потоку. Высота выхода трубы над уровнем кровли должна составлять не менее 30-50 см, а при наличии плоской крыши — не менее 70 см. Важно убедиться в совместимости разных марок труб, так как допуски по диаметру у разных производителей могут незначительно отличаться, что влияет на плотность посадки уплотнителя.

Типичные нарушения при монтаже и их последствия

Изучение практики показывает, что большинство проблем возникает из-за желания сэкономить или упростить конструкцию. Личный опыт: На одном объекте заказчик решил поставить обычную заглушку вместо вывода на крышу, считая, что септик «дышит» через крышку. Через неделю в доме невозможно было находиться из-за запаха, так как газы выдавливались через сифон раковины.

1. Установка трубы диаметром 50 мм вместо 110 мм (недостаточная пропускная способность).
2. Отсутствие утепления трубы на холодном чердаке (образование ледяной пробки зимой).
3. Размещение выхода трубы ближе 4 метров к открывающимся окнам или балконам.
4. Использование гофрированных труб (накапливают загрязнения и шумят).
5. Плохая герметизация кровельного прохода (приводит к протечкам во время дождя).
6. Объединение вентиляции канализации и дымохода.

Финансовые затраты на обустройство вентиляции

Сметная стоимость проекта напрямую зависит от выбранного способа реализации. Самостоятельный монтаж позволяет сэкономить значительную сумму, которая в противном случае была бы выплачена наемным специалистам. Технология установки фанового стояка не требует лицензирования, поэтому домашний мастер может выполнить ее своими руками при наличии времени.

Таблица 4. Сравнение стоимости: Своими руками vs Профессиональный монтаж

Регламент обслуживания системы

Регулярный уход после завершения работ сводится к визуальному осмотру стыков внутри помещения раз в год на предмет появления подтеков или трещин. Оголовок трубы на крыше необходимо очищать от скопившегося мусора, листвы и возможных гнезд птиц перед началом зимнего сезона. Срок службы качественных ПВХ материалов составляет не менее 50 лет, однако резиновые уплотнители могут терять эластичность через 15-20 лет эксплуатации. При появлении посторонних запахов следует в первую очередь проверить уровень воды в гидрозатворах и целостность кровельного герметика.

Применение вакуумных клапанов и сравнение методов

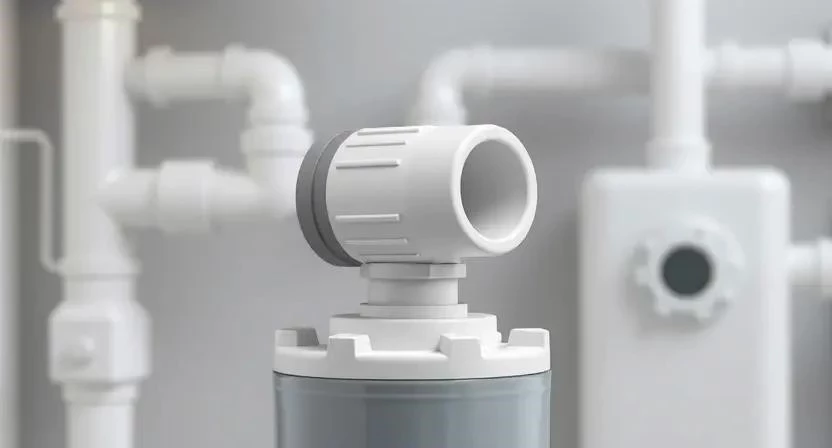

Существуют ситуации, когда вывод трубы на крышу невозможен по техническим или эстетическим причинам. В таких случаях используется установка фанового клапана (аэратора). Это устройство пропускает воздух внутрь системы при возникновении разрежения, но блокирует выход газов наружу. Однако аэратор является механическим устройством и может выйти из строя из-за залипания мембраны или засорения. Традиционная фановая труба считается более надежной, так как работает за счет естественной тяги и не имеет движущихся частей. Вакуумные клапаны чаще применяются как дополнение к основной системе в удаленных точках сети.

Ответы на популярные вопросы пользователей

Ниже представлены разъяснения по наиболее частым ситуациям, возникающим в процессе монтажа и эксплуатации вентиляции канализации.

Можно ли вывести вентиляцию в чердак? Нет, это категорически запрещено. Влага и агрессивные газы из канализации быстро приведут к гниению стропильной системы и порче утеплителя, а запах со временем просочится в жилые зоны.

Какой диаметр трубы выбрать для частного дома? Для домов, где установлены унитазы, стандартом является диаметр 110 мм. Использование 50-миллиметровой трубы допустимо только для отдельных веток без унитазов, но основной стояк должен быть широким.

Что делать, если запах остался после установки? Проверьте герметичность всех соединений и наличие воды в сифонах. Личный опыт: Был случай, когда запах шел из неиспользуемого трапа в котельной, где просто высох гидрозатвор. Достаточно было подлить воды.

Нужен ли дефлектор на фановую трубу? Дефлектор усиливает тягу за счет ветра, но в регионах с суровыми зимами он может стать причиной обледенения выхода трубы. В таких случаях лучше использовать простой открытый оголовок.

Можно ли использовать гофру для вентиляции? Крайне не рекомендуется. Гофра имеет высокое сопротивление воздуху и быстро забивается жировым налетом и пылью, что сводит эффективность вентиляции к нулю.

Как влияет ветер на работу вентиляции? Ветер создает зону пониженного давления у оголовка трубы, что значительно улучшает вытяжку газов из системы. Это естественный процесс, способствующий очистке стояка.

Можно ли объединить вентиляцию нескольких стояков? Да, их можно соединить в одну общую трубу на чердаке, но диаметр общего выхода должен быть равен или больше диаметра самого широкого стояка в доме.
