Высокий уровень грунтовых вод создает серьезную угрозу для целостности фундамента и сухости подвальных помещений. Организация системы, где используется приточно-отводной дренаж схема, позволяет эффективно перенаправить излишки влаги за пределы участка. Монтаж такой системы требует точных геодезических расчетов, а средние затраты времени на выполнение работ для стандартного участка составляют от 7 до 14 дней. Правильное устройство водоотведения исключает размыв почвы и гниение корневой системы растений.
Особенности подготовки и планирования
Реализация проекта требует базовых навыков в строительстве и геодезии для точного определения перепадов высот. Сложность работ возрастает при наличии плотных глинистых почв или большого количества крупных камней в грунте. Оптимальным временем для проведения гидротехнических работ считается весна или осень, когда почва достаточно влажная для рытья, но еще не промерзла.
Из личного опыта: Однажды я пытался установить дренаж в середине зимы; замерзший грунт сделал рытье траншей практически невозможным, а из-за пучения труб сместились с заданной оси. Лучше дождаться периода, когда почва становится податливой.

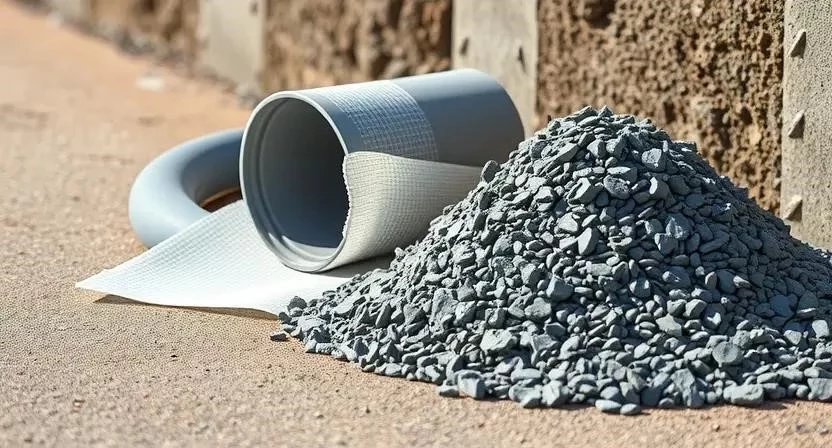

Перечень необходимых материалов
Для создания долговечного водоотвода подбираются компоненты, устойчивые к коррозии и заиливанию. Основной упор делается на фильтрующие свойства материалов и герметичность соединений в отводных частях.
- Перфорированные трубы из ПВХ или гофрированного полиэтилена.
- Геотекстиль плотностью 150-200 г/м² для фильтрации.
- Гранитный щебень фракции 20-40 мм для основного слоя.
- Крупнозернистый песок для устройства подушки.
- Бетонные кольца и плиты перекрытия для колодцев.
- Соединительные муфты и уголки для труб.
- Цемент и песок для герметизации стыков колодцев.
- Дренажные замки для герметизации вводов.
В таблице ниже приведен расчет расхода основных материалов на один погонный метр системы.
| Материал | Расход на 1 п.м. | Примерная цена за ед. | |
|---|---|---|---|
| Перфорированная труба | 1 м | 120 руб/м | 120 руб |
| Геотекстиль | 1.5 м² | 60 руб/м² | 90 руб |
| Щебень (фракция 20-40) | 0.15 м³ | 2500 руб/м³ | 375 руб |
| Песок | 0.08 м³ | 800 руб/м³ | 64 руб |
| Бетон (для колодцев) | 0.05 м³ | 5000 руб/м³ | 250 руб |

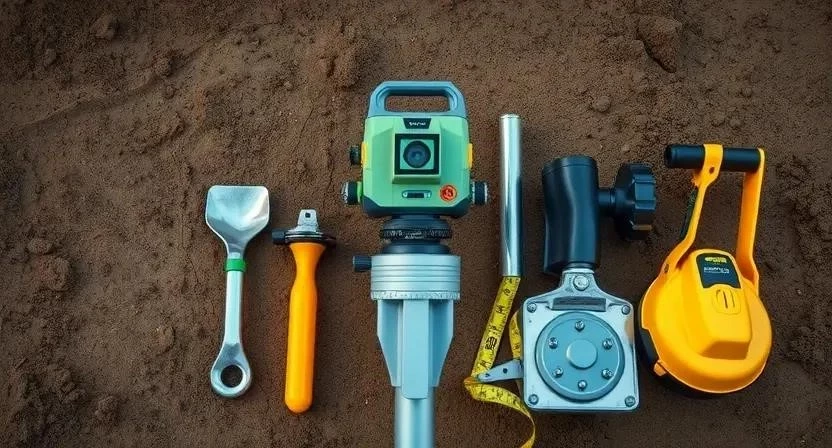

Инструментарий для монтажа
Качественное выполнение работ невозможно без точного измерительного оборудования. Для контроля уклонов рекомендуется использовать лазерные уровни, так как малейшее отклонение может привести к застою воды в трубах.
- Лазерный уровень или нивелир — контроль уклона трассы.
- Лопаты (штыковая и совковая) — рытье траншей и перемещение грунта.
- Рулетка строительная — разметка осей и расстояний.
- Ручная трамбовка — уплотнение песчаного основания.
- Тачка строительная — вывоз лишнего грунта с участка.
- Нож строительный — раскрой геотекстиля.
- Пила по пластику — подрезка труб под нужным углом.
| Инструмент | Назначение | Статус | Возможность аренды |
|---|---|---|---|
| Лазерный уровень | Точный замер уклонов | Обязательно | Да |
| Трамбовка | Уплотнение подушки | Обязательно | Да |
| Лопата | Земляные работы | Обязательно | Нет |
| Рулетка | Разметка трасс | Обязательно | Нет |
| Тачка | Транспортировка материалов | Желательно | Да |
Организация рабочего пространства
Первоначальный этап включает очистку территории вокруг здания от растительности и строительного мусора. Необходимо освободить пространство от временных построек, которые могут помешать прокладке траншей. Все прилегающие зоны, которые не подлежат перекопке, защищаются временным покрытием для предотвращения повреждения газона или плитки.
Подготовка основания и разметка
Разметка трасс выполняется строго по схеме с учетом точек сброса воды и расположения смотровых колодцев. Грунт выравнивается, а в местах установки бетонных элементов проверяется несущая способность основания. Если используются бетонные части, проводится их грунтовка для улучшения адгезии. Готовность поверхности подтверждается финальной проверкой уровней по всей длине будущей трассы.
Технология монтажа системы
Процесс установки дренажа состоит из последовательных этапов, где каждый последующий шаг зависит от качества предыдущего.
- Разметка осей и определение точек сброса воды (2-4 часа).
- Рытье траншей с соблюдением необходимых уклонов (16-24 часа).

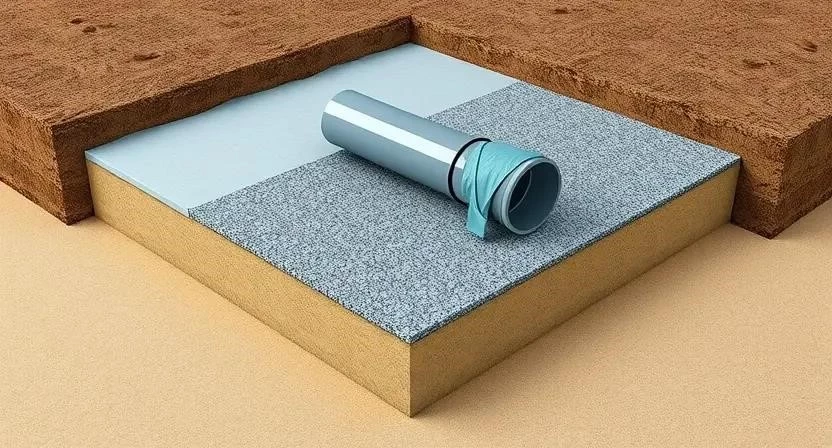

- Устройство песчаной подушки и ее тщательная трамбовка (4-6 часов).
- Укладка нижнего слоя геотекстиля с нахлестом на края (3-5 часов).
- Засыпка первого слоя фильтрующего щебня (5-8 часов).
- Монтаж приточных и отводных перфорированных труб (6-10 часов).

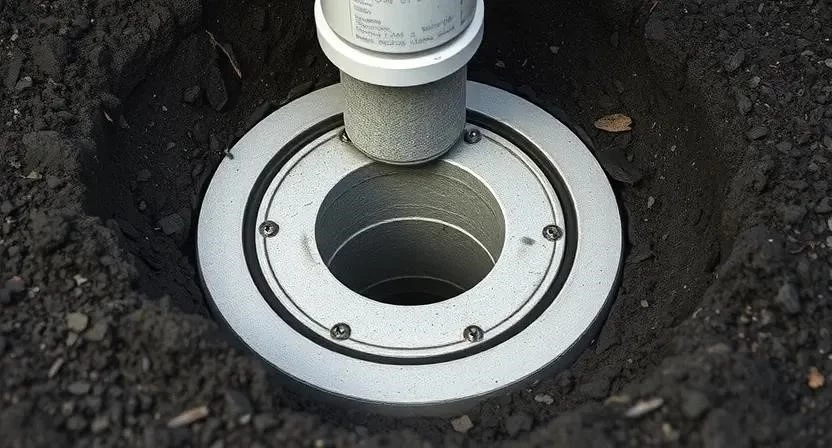

- Установка смотровых и водоприемных колодцев (8-12 часов).
- Обертывание труб и щебня геотекстилем для создания фильтра (4-6 часов).
- Финальная засыпка щебнем до верхнего края фильтра (6-8 часов).
- Закрытие системы верхним слоем геотекстиля (3-4 часа).
- Обратная засыпка грунтом и послойное уплотнение (10-15 часов).
- Проверка проходимости системы путем подачи воды в верхние точки (2-3 часа).
Из личного опыта: На этапе устройства песчаной подушки я заметил, что грунт в одном месте слишком рыхлый; дополнительное уплотнение этой зоны предотвратило последующее проседание труб и нарушение уклона.
| Этап работ | Время выполнения | Ключевая особенность |
|---|---|---|
| Рытье траншей | 1-2 дня | Соблюдение уклона 2-5 см на метр |
| Подготовка основания | 1 день | Тщательная трамбовка песка |
| Монтаж труб и фильтра | 2-3 дня | Отсутствие заломов геотекстиля |
| Установка колодцев | 1-2 дня | Герметизация стыков бетоном |
| Засыпка и проверка | 1-2 дня | Пролив системы водой |
Технические особенности и требования
Температура грунта при монтаже не должна быть ниже +5°C, чтобы обеспечить нормальное уплотнение материалов. Влажность при работах должна быть умеренной; избыток воды в траншеях затрудняет укладку геотекстиля. Для бетонных элементов колодцев необходимо предусмотреть время высыхания и набора прочности — не менее 3-7 дней до полной нагрузки грунтом. Важно использовать только гранитный щебень, так как известняк может разрушаться со временем, забивая поры труб.
Типичные промахи при устройстве
Ошибки в монтаже часто приводят к потере работоспособности всей системы уже в первый год эксплуатации.
- Несоблюдение уклона труб, что вызывает застой воды и заиливание.
- Использование щебня из известняка вместо гранита.
- Полное отсутствие геотекстиля, из-за чего фильтрующий слой быстро забивается частицами почвы.
- Неправильное расположение смотровых колодцев (отсутствие их в точках поворота трассы).
- Недостаточное уплотнение обратной засыпки, приводящее к просадке почвы.
Из личного опыта: Один из моих знакомых решил сэкономить и не уложил геотекстиль; спустя два года трубы полностью забились илом, и всю систему пришлось демонтировать и переделывать с нуля.
Смета и финансовые расчеты
Стоимость реализации проекта зависит от объема используемых материалов и необходимости привлечения спецтехники для рытья траншей.
| Статья расходов | Количество (пример) | Цена за ед. | |
|---|---|---|---|
| Материалы (трубы, щебень, ткань) | Комплект | 45 000 руб | 45 000 руб |
| Аренда лазерного уровня и трамбовки | 5 дней | 1200 руб/сут | 6 000 руб |
| Работа сторонних мастеров | Бригада | 30 000 руб | 30 000 руб |
| — | — | 81 000 руб | |
| — | — | 51 000 руб |
Экономия при самостоятельном монтаже составляет около 30-40% от общей стоимости, однако это требует значительных временных затрат и наличия базовых навыков.
Эксплуатация и обслуживание
Для поддержания эффективности системы требуется периодическая промывка труб водой под давлением раз в 2-3 года. Колодцы необходимо очищать от скопившегося ила и песка ежегодно перед началом сезона паводков. Срок службы правильно смонтированного дренажа составляет от 20 до 50 лет. Полноценную эксплуатацию участка (посадку растений, укладку плитки) можно начинать после окончательного уплотнения грунта и проверки системы на проходимость.
Сравнение с иными методами водоотвода
Приточно-отводной дренаж отличается от пристенного тем, что собирает воду не только у фундамента, но и по всей площади участка. В отличие от пластового дренажа, который закладывается на больших глубинах, данная система более гибкая в монтаже. В качестве альтернативы щебню в некоторых случаях применяются пластиковые модули, которые ускоряют монтаж, но имеют более высокую стоимость и меньшую долговечность при сильном давлении грунта.
Ответы на популярные вопросы
Какой уклон труб выбрать? Оптимальным считается уклон от 2 до 5 см на каждый погонный метр трубы.
Можно ли использовать обычные канализационные трубы? Нет, для сбора воды необходимы именно перфорированные трубы, которые пропускают влагу сквозь стенки.
Как часто чистить колодцы? Рекомендуется проводить очистку от ила один раз в год.
Что делать при очень высоком уровне грунтовых вод? В таких случаях увеличивают количество приточных линий и используют более плотный фильтрующий слой щебня.
Нужен ли бетон в смотровых колодцах? Да, бетон обеспечивает жесткость конструкции и предотвращает смещение труб.
Какой геотекстиль лучше: иглопробивной или термоскрепленный? Для дренажа рекомендуется иглопробивной, так как он обладает лучшей водопроницаемостью.
Можно ли обойтись без песчаной подушки? Нет, подушка распределяет нагрузку и предотвращает деформацию труб.
