Разводка канализации в квартире: правила и схемы монтажа

Монтаж системы слива сточных вод является базовым этапом отделки санузла. Ошибка в расчетах ведет к постоянным засорам или появлению неприятного запаха в помещении. Обычно работы по замене труб занимают от 1 до 3 дней, а стоимость материалов для стандартного санузла начинается от 5-10 тысяч рублей. Понимание того, как правильно сделать разводку канализации в квартире: правила и схемы, позволяет создать долговечную систему. Грамотный подход исключает протечки и излишний шум в трубах.

Особенности планирования системы слива

Оценка сложности проекта зависит от количества сантехнических приборов и удаленности их расположения от основного стояка. Пластиковые системы в современных квартирах значительно выигрывают у чугунных за счет легкости монтажа, отсутствия коррозии и более гладких внутренних стенок. Для реализации проекта требуются базовые навыки работы с ручным инструментом и понимание принципов гравитационного стока. Общее время выполнения работ напрямую зависит от необходимости демонтажа старых коммуникаций и подготовки поверхности.

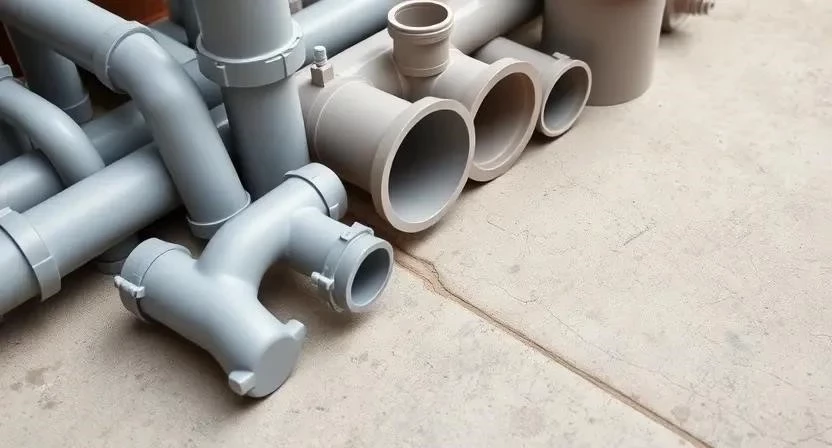

Перечень необходимых материалов

Для создания надежной сети потребуется комплект комплектующих, подобранных под конкретную планировку. Основной упор делается на использование качественных полимерных материалов.

• Трубы ПВХ или полипропиленовые диаметром 110 мм (для основного слива и унитаза);
• Трубы диаметром 50 мм (для раковин, ванн, душевых кабин);
• Отводы (колена) на 45 и 30 градусов;
• Тройники переходные (110/50 мм) и прямые;
• Ревизионные люки для доступа к засорам;
• Уплотнительные резиновые манжеты;
• Силиконовая смазка для облегчения сборки раструбов;
• Крепежные хомуты с резиновыми прокладками;
• Переходные адаптеры для соединения с чугуном;
• Герметик санитарный для стыков с полом и стенами.

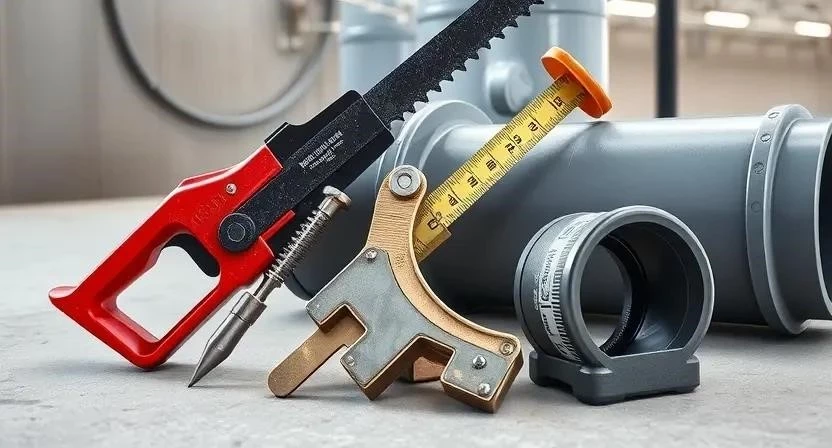

Инструментарий для монтажа

Правильный подбор оборудования ускоряет процесс и гарантирует герметичность всех соединений. Некоторые позиции можно арендовать в строительных магазинах.

• Строительный уровень (обязательно для контроля уклона);
• Ножовка по металлу или труборез (обязательно);
• Фаскосниматель или напильник (обязательно для обработки краев труб);
• Рулетка и карандаш (обязательно);
• Перфоратор с набором буров (обязательно для крепления хомутов);
• Набор гаечных ключей (желательно);
• Струбцины (желательно для фиксации деталей при подгонке).

Подготовка помещения к работам

Сначала необходимо полностью перекрыть подачу воды в квартиру. Важным этапом считается уведомление соседей по стояку, так как возможны временные отключения или шум. Санузел освобождают от мебели, бытовой техники и лишних предметов. Напольное покрытие, если оно уже уложено, закрывают защитной пленкой или оргалитом, чтобы избежать повреждений при демонтаже.

Организация рабочей поверхности

Технология демонтажа старой системы начинается с аккуратного выпиливания чугунных труб или разбора старого пластика. После этого выполняется тщательная очистка раструба основного стояка от остатков старых уплотнителей и ржавчины. Все обнаруженные дефекты в стенах, возникшие при демонтаже, заделывают цементным раствором. Особое внимание уделяют проверке состояния межэтажного перехода, чтобы исключить протечки в перекрытие.

Пошаговая инструкция по установке канализации

Процесс монтажа требует строгого соблюдения последовательности действий. Из личного опыта: на этапе чертежа я всегда закладываю запас в 2-3 сантиметра по длине труб, так как фактическая разметка на стене часто смещается из-за кривизны стен.

1. Составление детального чертежа разводки с указанием всех точек подключения (1 час).
2. Разметка линий уклона на стенах и полу с помощью уровня (1 час).
3. Подготовка основного стояка и установка адаптера при переходе с чугуна на пластик (1 час).
4. Монтаж главной магистрали диаметром 110 мм от стояка к унитазу (2 часа).
5. Установка тройников для подключения второстепенных приборов (1 час).
6. Нарезка труб диаметром 50 мм под размер конкретных узлов (2 часа).
7. Обработка краев каждой трубы фаскоснимателем для защиты манжет (1 час).
8. Сборка раструбных соединений с использованием силиконовой смазки (3 часа).
9. Подключение сифонов ванны, раковины и стиральной машины (2 часа).
10. Монтаж фиксирующих хомутов с шагом 50-80 см (2 часа).
11. Установка унитаза и финальная подгонка всех соединений (2 часа).
12. Проверка системы на герметичность путем пролива воды (1 час).

Для контроля этапов работ можно использовать следующий график:

Технологические нюансы монтажа

Соблюдение нормативного уклона является критическим фактором: для труб 110 мм он составляет 2 см на метр, для 50 мм — 3 см на метр. Однажды я использовал угол 90 градусов в узком месте, что привело к быстрому засору; теперь всегда ставлю два угла по 45 градусов для плавного потока. Вместо одного резкого поворота рекомендуется использовать плавные изгибы. Шаг установки хомутов должен быть регулярным, чтобы труба не провисала. Также важно учитывать температурное расширение пластика, оставляя минимальный зазор в раструбах.

Распространенные ошибки при установке

Наличие контруклонов (когда труба идет вверх или горизонтально) приводит к застаиванию воды и образованию пробок. Отсутствие ревизионных люков делает невозможным прочистку системы без демонтажа короба. Жесткое крепление труб без учета теплового расширения может вызвать деформацию соединений. Применение гофрированных шлангов вместо жестких труб в качестве основных магистралей считается грубым нарушением, так как гофра быстро забивается жиром и грязью.

Расчет стоимости материалов и работ

Затраты зависят от площади квартиры и количества сантехники. В одном из проектов я сэкономил около 15 000 рублей, выполнив монтаж самостоятельно, но потратил на это дополнительные выходные из-за отсутствия опыта в подгонке углов.

Эксплуатация и уход за системой

Протестируйте систему на герметичность, запустив одновременно несколько источников воды и слив бачка унитаза. В процессе эксплуатации следует ограничить использование агрессивной бытовой химии, которая может разрушить уплотнительные резинки. Профилактическая чистка сифонов должна проводиться раз в 3-6 месяцев для предотвращения скопления волос и жира.

Альтернативные решения по монтажу

Выбор между ПВХ и полипропиленом часто зависит от бюджета: ПП более устойчив к температурам, но ПВХ проще в монтаже. Бесшумная канализация (трубы с минеральными добавками в стенках) значительно снижает уровень шума от слива воды. При установке бесшумных труб в одном из домов заметил, что они тяжелее обычных, поэтому количество хомутов пришлось увеличить в полтора раза. Скрытый монтаж в коробах из гипсокартона позволяет эстетично спрятать коммуникации, но требует обязательной установки ревизионных люков в самых низких точках.

Часто задаваемые вопросы (FAQ)

Как избавиться от неприятного запаха?
Проверьте наличие и уровень воды в гидрозатворах (сифонах). Если вода испарилась или сифон установлен с неправильным уклоном, запахи из стояка будут проникать в квартиру.

Какой уклон нужен для стиральной машины?
Для труб диаметром 50 мм оптимальный уклон составляет 3 см на каждый погонный метр трубы. Слишком большой уклон приведет к быстрому уходу воды, при котором твердые частицы останутся на стенках.

Можно ли прятать трубы в штробы?
Канализационные трубы большого диаметра (110 мм) штробить в несущих стенах запрещено. Трубы 50 мм можно закладывать в стены, но только при условии использования качественных материалов и обеспечения правильного уклона.

Как соединить пластиковую трубу с чугунным раструбом?
Используется специальный переходной адаптер с расширительной резиновой манжетой. Труба вставляется в адаптер, который плотно прижимается к внутренней стенке чугунного раструба, обеспечивая герметичность.
