Правильный уклон канализационной трубы по нормам СНиП

Монтаж самотечной системы отведения стоков требует строгого соблюдения геометрических параметров для предотвращения засоров и заиливания. Правильный уклон канализационной трубы обеспечивает оптимальную скорость потока, при которой твердые фракции не оседают на стенках, а транспортируются в септик. Ошибка в расчетах всего на 1–2 сантиметра может привести к необходимости полной переделки коммуникаций, стоимость которой для частного дома начинается от 20 000 рублей. Самостоятельный расчет уклона канализации по нормам СНиП позволяет создать надежную инженерную сеть за 1–2 рабочих дня. Грамотно спроектированная трасса гарантирует бесперебойную работу сантехники на десятилетия.

Предварительная оценка и планирование работ

Перед началом монтажных мероприятий необходимо оценить сложность предстоящих задач, которые относятся к среднему уровню квалификации. Основным навыком здесь является умение работать с измерительными приборами, так как малейшее отклонение нарушает функционирование гидрозатворов и провоцирует появление неприятных запахов. Полный цикл прокладки внутренней и наружной сети в небольшом коттедже занимает от 8 до 16 часов чистого времени. Осуществлять такие операции лучше всего в теплое время года при температуре выше +5°C, чтобы избежать хрупкости пластика. Также важно завершить установку до начала чистовой отделки, обеспечив свободный доступ к перекрытиям и грунтовому основанию.

Комплектация системы и выбор компонентов

Грамотный подбор комплектующих определяет долговечность всей конструкции. Для обустройства используются полимерные изделия из ПВХ или полипропилена, обладающие минимальным коэффициентом шероховатости внутренних стенок.

• Трубы диаметром 110 мм для формирования основных стояков и подключения унитаза.
• Магистрали диаметром 50 мм для отведения стоков от раковин, ванн и душевых кабин.

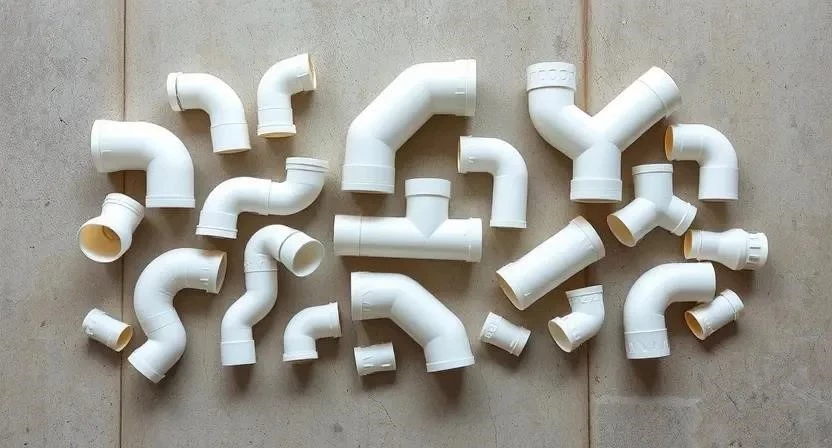

• Отводы с углами 15, 30 и 45 градусов для плавных поворотов трассы.
• Тройники и крестовины для объединения нескольких веток в одну систему.
• Силиконовая смазка, облегчающая соединение раструбов и сохраняющая эластичность уплотнителей.

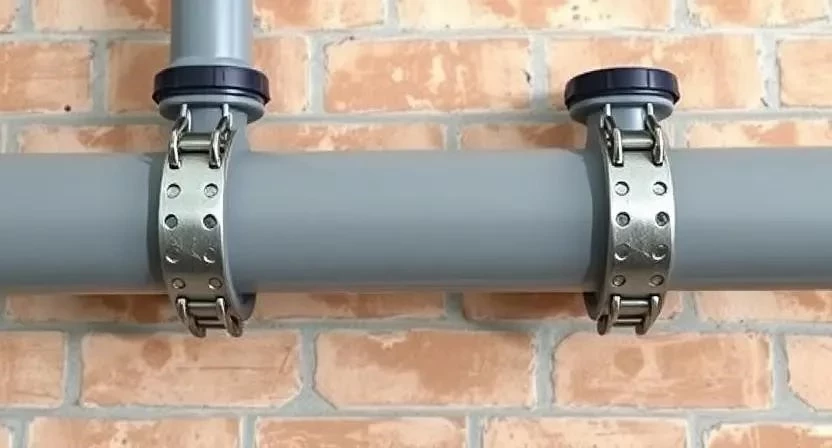

• Крепежные хомуты с резиновыми вставками для фиксации на стенах.
• Ревизионные люки, устанавливаемые на поворотах и длинных участках для прочистки.
• Переходные муфты для сочленения элементов разного диаметра.

Ниже представлена сводная таблица необходимых материалов для прокладки стандартного участка трассы.

Техническое оснащение для проведения работ

Любой качественный монтаж требует наличия специализированного инвентаря, обеспечивающего точность позиционирования трубопровода. Без правильного инструмента невозможно выдержать угол наклона канализационной трубы в соответствии с проектными данными.

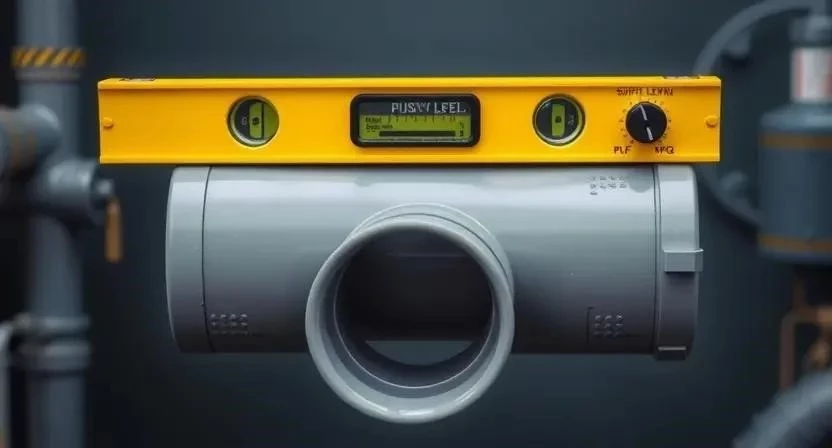

• Лазерный нивелир для построения точной горизонтальной и наклонной плоскости.
• Пузырьковый уровень длиной не менее 600 мм с градуированной шкалой.
• Рулетка строительная металлическая (длина 5–10 метров).
• Ножовка по металлу с мелким зубом или специализированный труборез.
• Маркер строительный яркого цвета для нанесения разметки на пластик.
• Перфоратор со сверлами нужного диаметра для установки стеновых креплений.
• Фаскосниматель или напильник для обработки торцов после резки.
• Лопаты и ручная трамбовка для подготовки траншей наружной канализации.

Организация рабочего пространства

Начинать подготовку помещений следует с освобождения зон прохождения магистралей от строительного мусора и лишних предметов. Если планируется замена старых коммуникаций, производится полный демонтаж изношенных элементов и очистка раструбов общего стояка. Обязательно используются средства индивидуальной защиты: перчатки и очки при работе с электроинструментом. В местах прохода сквозь стены подготавливаются отверстия с учетом гильзовки. Напольные покрытия в жилых комнатах защищаются плотной пленкой, а на время работ устанавливаются временные заглушки, чтобы исключить попадание сточных вод и газов в помещение.

Формирование основания под трубопровод

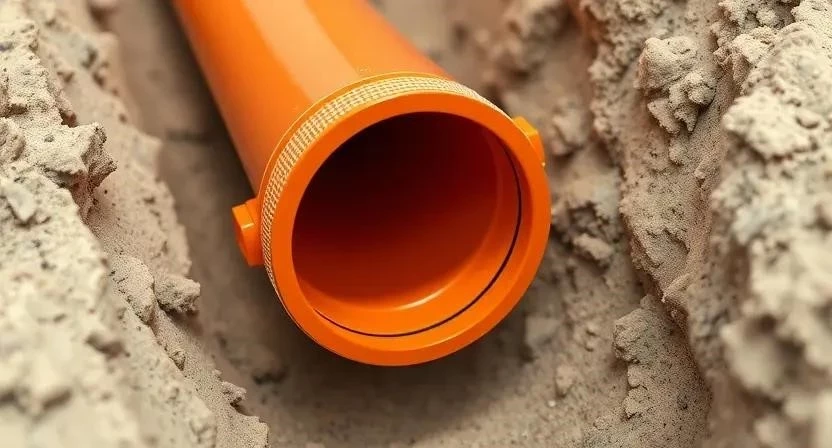

Тщательно выверенная поверхность является залогом того, что самотечная система будет функционировать без сбоев. При укладке в грунт на дне траншеи формируется песчаная подушка толщиной 10–15 см, которая проливается водой и трамбуется с учетом заданного перепада высот. На стенах внутри здания наносятся опорные метки с помощью нивелира или малярного шнура. Важно исключить любые неровности и выступы, которые могут вызвать провисание трубы, так как это неизбежно приведет к образованию контруклона и скоплению нечистот.

Технологический процесс монтажа по этапам

Последовательность действий при сборке системы должна строго соответствовать инженерным правилам для достижения расчетной наполняемости трубы и нужной скорости потока.

1. Расчет общей длины: Измеряется расстояние от самого удаленного прибора до точки сброса (время: 20 мин).
2. Выбор коэффициента: Для трубы 50 мм принимается уклон 0,03, для 110 мм — 0,02 (время: 10 мин).
3. Определение перепада: Длина линии умножается на коэффициент (например, 4 м * 0,02 = 8 см перепада) (время: 10 мин).
4. Установка начальной точки: Фиксируется высота выпуска у сантехнического прибора (время: 25 мин).
5. Разметка креплений: Отмечаются места под хомуты с шагом 0,8–1 метр (время: 30 мин).
6. Монтаж опор: Бурение отверстий и установка дюбелей для фиксации хомутов (время: 60 мин).
7. Подготовка труб: Нарезка элементов в размер и обязательное снятие фаски под 15 градусов (время: 45 мин).
8. Сборка участков: Соединение труб с использованием смазки, оставляя зазор 10 мм для компенсации расширения (время: 120 мин).
9. Проверка соосности: Визуальный контроль отсутствия перекосов в раструбных соединениях (время: 20 мин).
10. Контрольный замер: Финальная проверка уклона канализации на 1 метр с помощью уровня (время: 15 мин).
11. Проливка системы: Запуск воды под давлением для контроля герметичности всех стыков (время: 40 мин).
12. Окончательная фиксация: Затяжка хомутов и засыпка наружной траншеи песком (время: 60 мин).

Из личного опыта: При монтаже в частном доме я столкнулся с тем, что стандартные крепления не позволяли выставить нужный угол из-за кривизны стен. Пришлось использовать шпильки разной длины, чтобы точно выдержать уклон трубы 110 мм на уровне 2 см на каждый погонный метр, иначе унитаз постоянно бы засорялся.

Технические тонкости и эксплуатационные особенности

Необходимо учитывать, что пластиковые трубы значительно расширяются при протекании горячей воды, поэтому жесткая фиксация в штробах без зазоров недопустима. Уклон наружной канализации должен планироваться с учетом глубины промерзания почвы в конкретном регионе, чтобы стоки не превратились в лед. Влажность в помещении при монтаже не критична, однако поверхности раструбов должны быть сухими и чистыми перед нанесением смазки. Время застывания герметика (если он используется дополнительно) обычно составляет 2–4 часа, но стандартные раструбные соединения готовы к эксплуатации сразу после сборки.

Для правильного проектирования следует использовать справочные данные из нормативных документов.

Типичные нарушения при проектировании и сборке

Неправильно выбранный угол наклона часто становится причиной выхода системы из строя. Многие новички полагают, что чем круче наклон, тем лучше уходит вода. Однако слишком большой уклон канализационной трубы приводит к разделению фракций: жидкость стекает мгновенно, а тяжелые отходы прилипают к стенкам, постепенно уменьшая диаметр трубопровода. Еще более опасен контруклон, при котором вода застаивается, создавая идеальную среду для бактерий и неприятного запаха.

Из личного опыта: Однажды мне пришлось переделывать систему, где хозяин выставил уклон 50 трубы канализации на 1 метр около 10 см. Через полгода труба полностью забилась жировым налетом, так как скорость потока была избыточной и самоочищения не происходило.

Финансовые затраты и оценка выгоды

Бюджет на проведение работ напрямую зависит от того, привлекаются ли наемные специалисты или монтаж выполняется самостоятельно. В таблице ниже приведено сравнение затрат для стандартного частного дома с протяженностью сетей около 20 метров.

Рекомендации по обслуживанию коммуникаций

После завершения всех этапов установки важно соблюдать правила эксплуатации, чтобы продлить срок службы трубопровода. Периодическая прочистка и промывка системы горячей водой помогает удалять жировые отложения на ранних стадиях.

1. Использовать защитные сетки на выпусках раковин и ванн.
2. Избегать попадания в сток строительного мусора и ветоши.
3. Проводить профилактическую промывку химическими средствами раз в полгода.
4. Проверять состояние хомутов и отсутствие провисаний.
5. Контролировать герметичность ревизионных люков.

Из личного опыта: После окончания сборки я всегда провожу тест с окрашенной водой. Заливаю ведро воды с пищевым красителем в самую дальнюю точку и засекаю время ее появления на выходе. Это позволяет убедиться, что внутри нет «стоячих» зон и уклон выдержан верно по всей длине.

Решения для сложных условий планировки

Если конструктивные особенности здания не позволяют реализовать самотечную систему под нужным углом, применяются альтернативные варианты — установки принудительной канализации (сололифты). Такие насосы измельчают отходы и способны поднимать сточные воды вертикально на высоту до 5–7 метров. Главным плюсом является возможность разместить санузел в любом месте, даже в подвале. Однако такие системы энергозависимы, шумят и требуют более частого сервисного обслуживания в сравнении с классической гравитационной схемой.

Для наглядности приведем примерный график выполнения работ по дням.

Часто задаваемые вопросы

Многих владельцев домов интересуют нюансы, которые не всегда очевидны при изучении общих правил прокладки труб.

Можно ли делать уклон больше нормы?
Превышать максимальный показатель в 15 см на метр крайне не рекомендуется, так как это нарушает принцип самоочищения и провоцирует шум в трубах.

Как измерить уклон без лазерного уровня?
Можно воспользоваться обычным пузырьковым уровнем, прикрепив к одному его краю брусок толщиной, равной расчетному перепаду для данной длины уровня.

Какой уклон нужен для унитаза?
Для подключения унитаза используется труба 110 мм, для которой оптимальный уклон составляет 2 см на каждый погонный метр трассы.

Что делать, если труба уже уложена неправильно?
Если зафиксированы постоянные засоры, единственный выход — демонтаж дефектного участка и его перекладка с точным соблюдением норм СНиП.

Зависит ли уклон от материала трубы?
Нормативы универсальны, однако для пластиковых труб за счет их гладкости можно ориентироваться на минимально допустимые значения, тогда как для чугуна лучше выбирать средние и верхние границы уклона.
