Монтаж внутренней канализации требует строгого соблюдения углов наклона для обеспечения самотечного слива стоков. Ошибка в расчетах приводит к засорам или недостаточному вымыванию твердых фракций. Средняя сложность таких работ оценивается как средняя, а время выполнения базовой разводки занимает от 8 до 16 часов. Правильный уклон канализационной трубы на 1 метр: нормы СНиП и правила расчета позволяют создать надежную систему без протечек. Точный расчет гарантирует бесперебойную эксплуатацию сантехники.
Основы проектирования самотечной системы
Важно понимать принцип работы самотечной системы, где движение жидкости происходит исключительно под действием силы тяжести. Слишком маленький уклон вызывает застой воды и накопление осадка, что неизбежно ведет к засорам. Чрезмерный наклон, напротив, опасен тем, что вода уходит слишком быстро, не успевая увлечь за собой твердые частицы, которые остаются на стенках трубы.

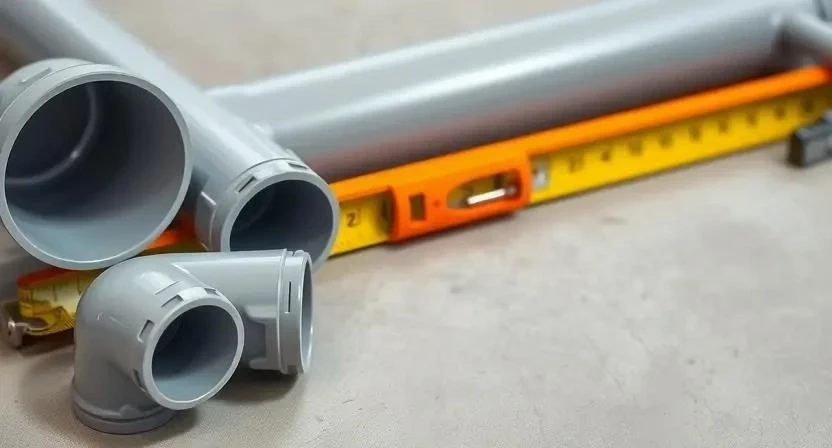

Перечень необходимых материалов
Для качественного монтажа подбираются трубы из ПВХ или полипропилена, которые устойчивы к коррозии и воздействию бытовой химии. Основной диаметр магистральных труб составляет 110 мм, а для подключения раковин и ванн используются трубы 50 мм.
- Трубы ПВХ диаметром 110 мм
- Трубы ПВХ диаметром 50 мм
- Отводы под углом 45 градусов (110 мм)
- Отводы под углом 45 градусов (50 мм)
- Тройники переходные
- Специальная смазка-герметик для стыков
- Крепежные хомуты соответствующего диаметра
- Уплотнительные резиновые кольца
| Материал | Количество (пример) | Расход на м2/пог.м | Цена за ед. | |
|---|---|---|---|---|
| Труба 110 мм | 2 м | 1 шт/м | 500 руб. | 1000 руб. |
| Труба 50 мм | 3 м | 1 шт/м | 300 руб. | 900 руб. |
| Отвод 45° (110 мм) | 2 шт | по месту | 200 руб. | 400 руб. |
| Хомуты 110 мм | 4 шт | 1 шт/м | 100 руб. | 400 руб. |
| Смазка-герметик | 1 шт | на систему | 250 руб. | 250 руб. |
Комплект инструментов для работы

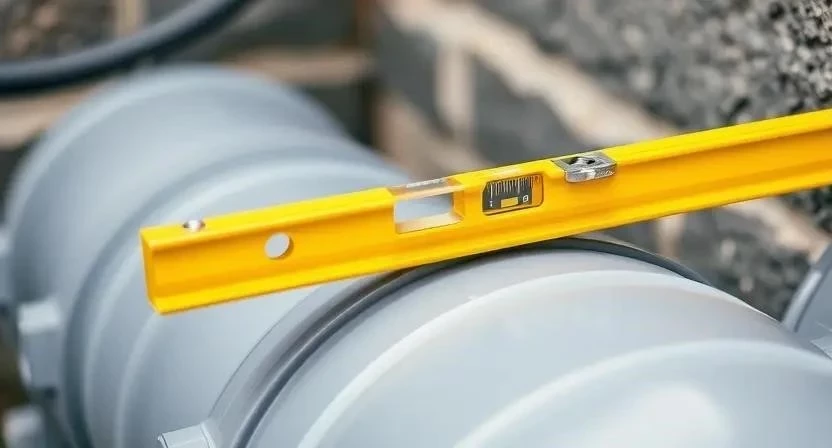

Точность соблюдения угла наклона зависит от используемого оборудования. Для разметки и контроля уровня применяются как лазерные, так и классические строительные инструменты.
- Лазерный уровень (для точной разметки)
- Строительный уровень (пузырьковый)
- Рулетка
- Маркер
- Ножовка по металлу
- Труборез
- Напильник для снятия фаски
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Лазерный уровень | Разметка осей и уклона | Желательно | 5000 руб. |
| Строительный уровень | Контроль наклона труб | Обязательно | 800 руб. |
| Рулетка | Замеры длины трассы | Обязательно | 400 руб. |
| Маркер | Нанесение меток | Обязательно | 100 руб. |
| Ножовка по металлу | Резка пластиковых труб | Обязательно | 600 руб. |
| Труборез | Идеально ровный срез | Желательно | 1500 руб. |
| Напильник | Обработка краев (фаска) | Обязательно | 300 руб. |
Первоначальные работы в помещении
Подготовка начинается с полного демонтажа старых коммуникаций, если они присутствуют. После этого проводится тщательная очистка мест прохождения будущей трассы от строительного мусора и остатков старых креплений. Завершающим этапом является разметка осевых линий на стенах или полу, что позволяет избежать отклонений от проекта.
Обустройство поверхностей под трассу
Особое внимание уделяется проверке прочности основания, к которому будут крепиться хомуты. При необходимости выполняется штробление стен для скрытого монтажа труб. На стенах устанавливаются контрольные метки по уровню, которые будут служить ориентиром при установке труб для соблюдения требуемого градуса наклона.

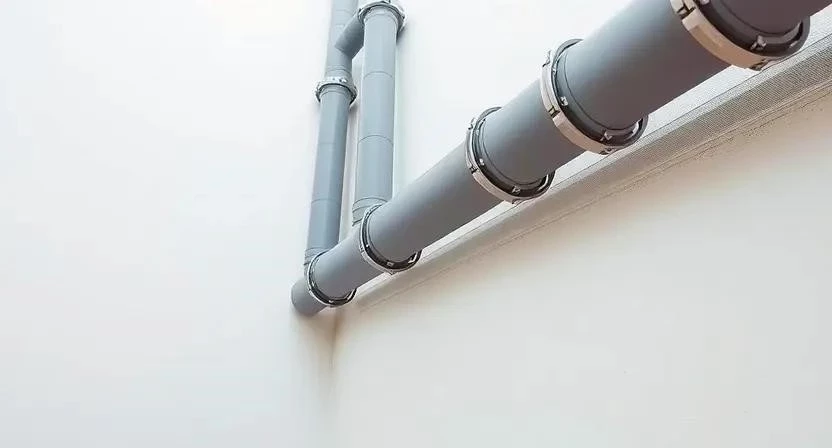

Технология установки канализационных труб
Сначала определяются точки подключения всех сантехнических приборов. Затем производится расчет общего перепада высоты по формуле, исходя из длины трассы и норм СНиП. После этого на стену наносится разметка уклона. Далее устанавливаются крепежные хомуты с шагом от 50 до 100 см.
- Определение точек подключения приборов (30 мин).
- Расчет общего перепада высоты (20 мин).
- Нанесение разметки уклона на стену (40 мин).
- Установка крепежных хомутов (1 час).
- Нарезка труб в размер (1 час).
- Снятие фаски и очистка стыков (30 мин).
- Сборка системы от выпуска к сантехнике (3 часа).
- Проверка герметичности и итоговый замер угла (1 час).
Из личного опыта: Однажды я пренебрег снятием фаски с края трубы, из-за чего при сборке резиновый уплотнитель сместился, и возникла протечка. Всегда используйте напильник для обработки среза.
| Диаметр трубы | Длина трассы | Перепад высоты | Уклон (СНиП) | Результат |
|---|---|---|---|---|
| 110 мм | 1 метр | 3 см | 3% | Норма |
| 110 мм | 2 метра | 6 см | 3% | Норма |
| 110 мм | 3 метра | 9 см | 3% | Норма |
| 50 мм | 1 метр | 3 см | 3% | Норма |
| 50 мм | 2 метра | 6 см | 3% | Норма |
Технические особенности и нюансы
Пластиковые трубы подвержены температурному расширению, поэтому при монтаже не следует зажимать их в хомутах слишком плотно. Крайне важно соблюдать соосность раструбов, чтобы избежать лишнего сопротивления потоку воды. Использование качественных уплотнителей и смазки предотвращает перекосы при соединении.
Из личного опыта: При установке длинного участка трубы 110 мм я оставил небольшой технологический зазор для теплового расширения, что предотвратило последующее провисание магистрали.
Типичные ошибки при монтаже
Часто новички допускают ошибки, которые проявляются только в процессе эксплуатации. Самой критичной является организация контруклона, когда труба идет вверх, что полностью блокирует слив.
- Создание контруклонов на отдельных участках.
- Отсутствие достаточного количества креплений, приводящее к провисанию.
- Чрезмерный наклон (свыше 15 см на метр), вызывающий быстрый уход воды без твердых фракций.
- Использование углов 90 градусов вместо двух отводов по 45 градусов.
- Монтаж труб без использования специальной смазки.
Из личного опыта: У одного из клиентов был сделан уклон 20 см на метр. В итоге вода улетала мгновенно, а бумага и осадок оставались в трубе, что привело к серьезному засору всего через неделю.
Общие затраты складываются из стоимости материалов и оплаты услуг мастера. Самостоятельный монтаж позволяет существенно сэкономить на работе, но требует наличия инструмента.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы (трубы, фитинги) | 4000 руб. | 4000 руб. | 0 руб. |
| Услуги по монтажу | 0 руб. | 6000 руб. | 6000 руб. |
| Расходники (смазка, крепеж) | 500 руб. | 500 руб. | 0 руб. |
| Проверка герметичности | 0 руб. | 1000 руб. | 1000 руб. |
| 4500 руб. | 11500 руб. | 7000 руб. |
Последующий уход за системой
После завершения работ следует придерживаться правил эксплуатации. Рекомендуется периодически проводить профилактическую промывку системы большим объемом воды. Установка сетчатых фильтров в сливные отверстия поможет избежать попадания крупного мусора в трубы.
Применение насосных станций
Существуют ситуации, когда соблюдение естественного уклона невозможно из-за особенностей планировки. В таких случаях применяются сололифты (насосные станции), которые принудительно перекачивают стоки в общую магистраль, позволяя прокладывать трубы даже с нулевым или отрицательным уклоном.
Разберем частые вопросы
Как рассчитать уклон, если труба идет под углом?
Расчет производится по общей длине трассы: необходимо умножить количество погонных метров на нормативный перепад высоты для данного диаметра трубы.
Какой минимальный уклон для 110 трубы?
Согласно нормам СНиП, минимальный уклон для трубы диаметром 110 мм составляет 3 см на каждый метр длины.
Можно ли прятать трубы с уклоном в стяжку?
Да, это допустимо, однако необходимо убедиться в прочности стяжки и надежной фиксации труб хомутами, чтобы избежать их смещения или провисания.
Что делать, если образовался контруклон?
В данной ситуации потребуется частичный демонтаж участка трубы и переустановка креплений с соблюдением правильного угла наклона.
