Глинистые почвы обладают крайне низкой водопроницаемостью, что приводит к постоянному застаиванию воды и переувлажнению территории. Устройство системы водоотвода на таком грунте занимает от 7 до 14 дней в зависимости от площади участка и требует высокой точности при расчете уклонов. Чтобы понять, как сделать дренаж на глинистой почве, необходимо учитывать специфику плотности грунта и уровень залегания грунтовых вод. Правильно смонтированная система защищает фундамент построек от пучения и обеспечивает сухость участка.
Предварительный анализ условий
Эффективность системы напрямую зависит от правильной оценки типа глины — от легкой суглинистой до тяжелой жирной. Важно определить уровень грунтовых вод, так как от этого зависит глубина заложения труб. Для реализации проекта потребуются базовые навыки работы с инструментом и умение пользоваться нивелиром. Оптимальным сезоном для проведения работ считается поздняя весна или ранняя осень, когда почва не слишком переувлажнена и нет риска заморозков.

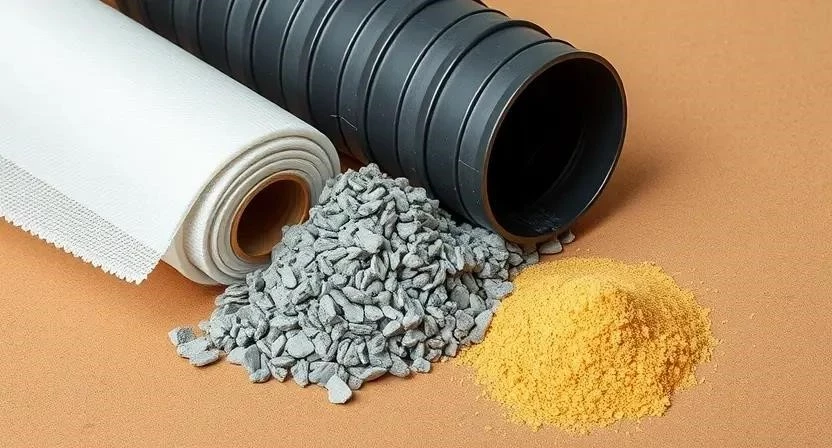

Перечень необходимых материалов
Для качественного монтажа используются компоненты, предотвращающие заиливание системы. Основу составляют перфорированные трубы, которые собирают воду, и фильтрующий слой из щебня и песка. Бетонные кольца необходимы для создания смотровых и приемных колодцев, обеспечивающих доступ к трубам для очистки.
- Перфорированные дренажные трубы (ПНД)
- Геотекстиль плотностью 150-200 г/м²
- Щебень гранитный фракции 20-40 мм
- Кварцевый песок средней крупности
- Бетонные кольца с дном и крышками
- Соединительные муфты для труб
- Дренажные маты для усиления фильтрации
- Цемент и песок для укрепления основания колодцев
| Материал | Расход на 1 п.м. | Примерная цена за ед. | |
|---|---|---|---|
| Труба дренажная (110 мм) | 1 м | 60 руб/м | 60 руб |
| Геотекстиль | 2.5 м² | 40 руб/м² | 100 руб |
| Щебень гранитный | 0.15 м³ | 2500 руб/м³ | 375 руб |
| Песок | 0.1 м³ | 800 руб/м³ | 80 руб |
| Бетонное кольцо (на 10 м) | 0.1 шт | 1500 руб/шт | 150 руб |

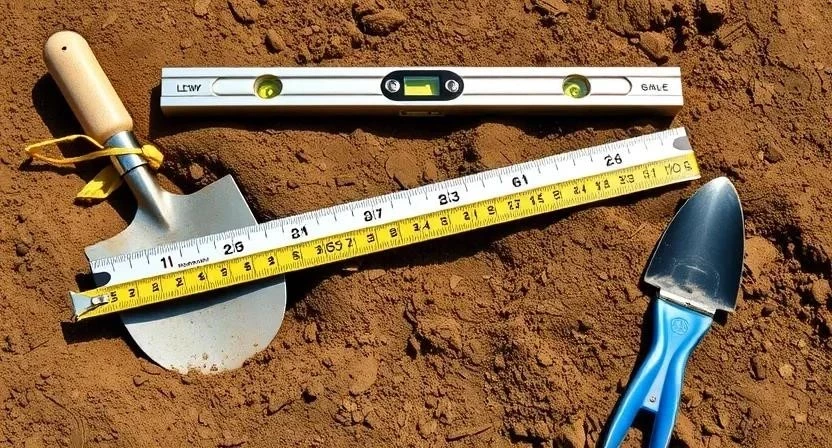

Инструментарий для монтажа
Точность укладки труб определяет работоспособность всей системы, поэтому использование измерительных приборов обязательно. Нивелир позволяет выставить идеальный уклон дна траншеи, что критично для глинистых почв. В случае больших объемов работ рекомендуется аренда мини-экскаватора, так как ручная выемка тяжелой глины требует значительных физических усилий.
- Строительный нивелир — для контроля перепада высот
- Пузырьковый уровень — для локальной проверки уклона
- Лопаты (штыковая и совковая) — для рытья и перемещения грунта
- Тачка строительная — для вывоза лишней глины
- Рулетка измерительная — для разметки трасс
- Трафареты и колышки — для обозначения границ траншей
- Садовый шланг — для проверки стока воды
- Трамбовка ручная — для уплотнения песчаной подушки
| Инструмент | Назначение | Статус | Альтернатива |
|---|---|---|---|
| Нивелир | Расчет уклонов | Обязательно | Гидроуровень |
| Лопата штыковая | Выемка глины | Обязательно | Мини-экскаватор |
| Рулетка | Разметка трасс | Обязательно | Лазерный дальномер |
| Тачка | Транспортировка материалов | Желательно | Ведра |
| Трамбовка | Уплотнение песка | Желательно | Тяжелый брус |
Первичная подготовка территории
Процесс начинается с полной очистки участка от растительности, дерна и крупных камней. Разметка трасс дренажа выполняется с учетом расположения построек и особенностей рельефа. Все прилегающие фундаменты и садовые дорожки защищаются временными экранами. Весь вывезенный мусор и лишний грунт складируются за пределами зоны работ, чтобы избежать повторного засыпания траншей.
Работа с грунтовым основанием
Глина требует особого подхода при выемке грунта из-за своей пластичности и склонности к оседанию. При создании траншей важно сформировать предварительный уклон дна, чтобы вода двигалась самотеком к приемному колодцу. Стенки траншеи должны быть максимально ровными, без резких перепадов. Готовность траншей проверяется путем залива небольшого количества воды: жидкость должна равномерно уходить в сторону стока.
Этапы устройства системы водоотвода
Монтаж выполняется строго по технологической последовательности. Из личного опыта: при рытье траншей в тяжелой глине использование ручного экскаватора сократило время работ на 3 дня по сравнению с обычными лопатами.
- Разметка участка (2-4 часа). Определение точек установки колодцев и линий прохождения труб с помощью колышков и веревки.
- Рытье траншей (2-5 дней). Выемка грунта с соблюдением уклона (обычно 2-5 см на 1 метр).
- Устройство песчаной подушки (1 день). Засыпка дна слоем песка 10-15 см с последующим утрамбовыванием.
- Укладка геотекстиля (4-6 часов). Раскатка полотна с заступом на стенки траншеи. Из личного опыта: если не перекрыть края геотекстиля с запасом 15 см, ил начнет забивать трубу уже через два сезона.
- Монтаж дренажных труб (1 день). Укладка перфорированных труб по песчаному основанию, соединение их муфтами.
- Засыпка щебнем (1-2 дня). Заполнение пространства вокруг трубы щебнем фракции 20-40 мм до уровня 10-15 см от края.

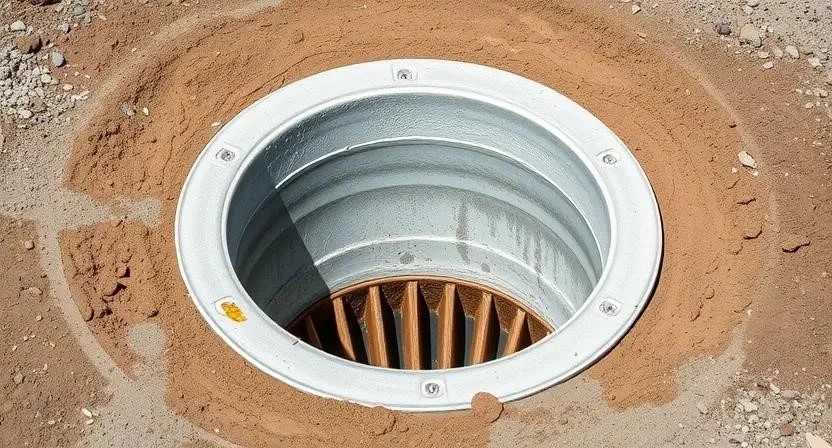

- Установка колодцев (1 день). Монтаж бетонных колец в точках поворотов и в конце линии.

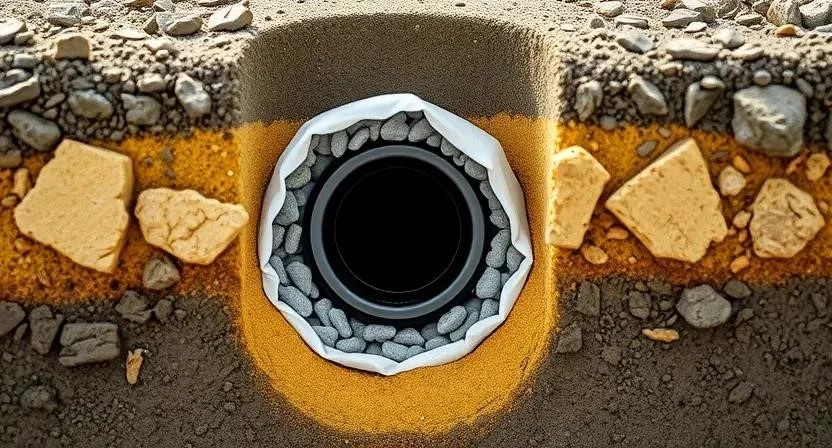

- Финишное закрытие геотекстилем (4-6 часов). Обертывание щебневого слоя полотном для защиты от попадания глинистых частиц.
- Обратная засыпка (1 день). Заполнение оставшегося пространства грунтом с послойным трамбованием.
- Проверка системы (2-3 часа). Пролив воды в верхние точки системы для контроля скорости стока.
Технические особенности и требования
Температурный режим при монтаже должен быть выше +5°C, чтобы избежать преждевременного замерзания влаги в порах песка. Для глинистых почв критическим считается уклон не менее 3%, так как большая вязкость грунта может создавать сопротивление потоку. Материалы должны быть совместимы: ПНД трубы не вступают в реакцию с щебнем и геотекстилем. Время усадки песчано-щебеночного слоя составляет около 2-4 недель, поэтому окончательную планировку поверхности проводят после этого периода.
Типичные просчеты при монтаже
Ошибки в устройстве дренажа на глине часто приводят к полной потере работоспособности системы через 1-2 года. Из личного опыта: использование гранитного щебня вместо известнякового предотвратило просадку фильтра, так как известняк со временем может начать растворяться в кислой среде глины.
- Несоблюдение расчетного уклона, что приводит к образованию «застойных зон» и заиливанию труб.
- Использование труб без заводского фильтра или отказ от геотекстиля, из-за чего мелкие частицы глины забивают перфорацию.
- Выбор слишком мелкой фракции щебня, которая не обеспечивает достаточного пространства для прохода воды.
- Отсутствие смотровых колодцев, что делает невозможной промывку системы.
- Недостаточное уплотнение песчаной подушки, вызывающее провисание труб.
Финансовые затраты на систему
Стоимость реализации проекта зависит от объема используемых материалов и необходимости привлечения техники. При самостоятельном монтаже основная экономия достигается за счет отсутствия оплаты услуг бригады.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (трубы, щебень, кольца) | 45 000 | 45 000 | 0 |
| Аренда техники (мини-экскаватор) | 12 000 | 12 000 | 0 |
| Оплата работы | 0 | 60 000 | 60 000 |
| Расходные материалы (метки, веревки) | 2 000 | 2 000 | 0 |
| 59 000 | 119 000 | 60 000 |
Правила эксплуатации и ухода
Для продления срока службы системы необходимо проводить ежегодную промывку труб струей воды под давлением. Очистка колодцев от накопившегося ила производится раз в два года. Срок службы правильно смонтированного дренажа из ПНД составляет до 50 лет. Активную эксплуатацию участка (посадку растений, укладку газона) можно начинать сразу после обратной засыпки и уплотнения грунта.
Альтернативные методы водоотведения
В зависимости от сложности рельефа и бюджета можно рассмотреть иные варианты борьбы с избытком влаги:
- Приточно-дренажные колодцы — эффективны при точечном сборе воды.
- Глубокий дренаж — заложение труб ниже уровня промерзания почвы.
- Дренажные маты — используются для создания плоского водоотводящего слоя под террасами.
- Ливневая канализация — отвод поверхностных вод с помощью желобов и лотков.
- Принудительный дренаж — установка насосной станции для откачки воды.
- Вертикальный дренаж — создание песчаных скважин для ускорения впитывания.
- Поверхностный водоотвод — создание канав с уклоном к оврагу или реке.
Ответы на популярные вопросы
Нужен ли дренаж при низком уровне грунтовых вод?
Если почва глинистая, дренаж нужен даже при низком уровне ГВ для отвода талых и дождевых вод, которые не впитываются в грунт.
Можно ли использовать пластиковые трубы без перфорации?
Нет, такие трубы используются только для ливневой канализации (отвод воды с крыш), для сбора грунтовых вод необходима перфорация.
Какой щебень лучше для глины?
Рекомендуется гранитный щебень фракции 20-40 мм, так как он прочен и не подвержен химическому разложению.
Можно ли заменить геотекстиль обычной тканью?
Нет, только специальный нетканый геотекстиль обладает необходимыми свойствами фильтрации и прочности.
Что делать, если уклон участка нулевой?
В таком случае устанавливаются приемные колодцы с насосом, который принудительно перекачивает воду в точку сброса.
Как проверить работоспособность системы после засыпки?
Залейте воду в самый верхний смотровой колодец и замерьте время её поступления в приемный резервуар.
Нужно ли прокладывать дренаж под фундаментом дома?
Да, устройство пристенного дренажа предотвращает подтопление подвала и пучение основания.
