Установка сифона для раковины

Выбор материала изготовления сифона

Большинство предлагаемых сегодня в магазинах моделей изготавливаются из металла и пластика. Эти модели отличаются друг от друга своими особенностями, преимуществами и недостатками.

Пластиковые конструкции ценятся потребителями из-за доступной цены, тем более, если речь идёт о моделях, выполненных из полиэтилена. Чаще всего они имеют простое устройство и минимальное количество соединений. Более дорогими в этой категории считаются конструкции из полипропилена, однако, это неудивительно, учитывая их увеличенную прочность и длительный срок службы.

Ещё положительным качеством полипропилена следует назвать повышенную устойчивость к высоким температурам. Из-за него специалисты советуют выбирать эти изделия владельцам, которые планируют подключать стиральную машину с функцией кипячения.

В процессе эксплуатации пластикового изделия может возникнуть такая неприятность, как течь. Однако, эту проблему довольно легко решить, если подтянуть резьбовые соединения.

Металлические сифоны для кухонной раковины являются более дорогим предложением в отличие от полимерных моделей. Подобная разница в цене объясняется увеличенным сроком службы. Чаще всего металлические изделия выполняются из бронзы или латуни. Их преимуществом является не подверженность процессам окисления, а также коррозии.

Альтернативой перечисленным устройствам являются модели из нержавеющей стали, однако, они стоят заметно дороже своих основных конкурентов, поэтому не получили должного распространения.

Если вы хотите, чтобы даже такая деталь вашей мойки, как сифон, выглядела привлекательно, то вам стоит обратить внимание на модели с хромированным покрытием. Но учтите, что за такое сантехническое изделие вам придётся заплатить максимальную цену

Инструменты для установки сифона своими руками

В принципе справиться с задачей по монтажу сифона для раковины на кухне с переливом или другими функциями, может, каждый владелец, своими силами. Хотя здесь не помешает наличие минимальных навыков в сфере работы с сантехникой и минимальный набор инструментов.

Однако, всё это можно найти в любом хозяйстве, поэтому выполнить демонтаж старого устройства и установку нового можно без больших проблем. Из инструментов, которые потребуются для выполнения этой работы, можно назвать следующие:

• отвёртка;
• ножовка;
• рулетка;
• наждачная бумага.

В некоторых случаях может потребоваться обрезка трубы, поэтому вам необходимо будет подготовить и строительные ножницы.

Демонтаж

Прежде чем вы начнёте собирать новый сифон для кухонной мойки, вам придётся снять старый. С этим вас у проблем не возникнет: необходимо взять отвёртку и выкрутить винт, который держит сливное отверстие в центре решётки.

Справившись с этой задачей, вам будет очень просто вытащить сифон. Если ваш сифон был установлен достаточно давно, то гайка и винт могут прикипеть друг к другу. Из-за этого у вас могут возникнуть большие трудности с откручиванием сифона.

В этом случае поступают следующим образом: нужно отсоединить нижнюю часть сифона и покрутить патрубок. Если же это не помогло, специалисты советуют воспользоваться специальными растворителями.

Сборка и установка сифона на кухне

Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:

• отвертка;
• ножовка;
• рулетка;
• наждачная бумага.

Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.

До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.

Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.

Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.

Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.

Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.

Поэтапно процедура сборки сифона следующая:

1. Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
2. К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
3. Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.

Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:

1. На патрубок изделия укладывается рифленое кольцо полосками кверху.
2. Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
3. Поставить винт и закрутить отверткой.
4. Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.

Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.

Монтаж сифона с переливом

Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.

На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.

Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

Монтаж для сдвоенной раковины

Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.

Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.

Виды

Сифоны различаются по многим параметрам. Например, бывает сифон для мойки на кухню с переливом и без. В первом случае у него будет идти дополнительная труба, через которую стекает вода из раковины, если дойдет до определенной отметки. Это помогает избежать проблем с затоплением кухни.

Также сифоны различаются по конструкции и отношению к открытым участкам. Именно по этим двум параметрам приходится делать выбор.

В зависимости от конструкции

По конструкции изделие делится на 9 видов, каждый из которых имеет свои особенности. В большинстве случаев выбор сужается до нескольких типов, так как возможность их установки зависит от конструкции раковины.

Варианты сифонов:

1. Трубный. Имеет форму буквы U или S, представляет собой довольно жесткую трубу. В нижней части у большинства моделей есть специальная пробка для удобства чистки. Минусом считается необходимость расчета расстояния от канализации до чаши.
2. Гофрированный. Представлен в виде гибкой трубки, которую можно выгибать по своему усмотрению. Является универсальным вариантом, так как легко и везде устанавливается. При создании искусственного изгиба можно добиться образования гидрозатвора. Минус в быстром загрязнении и невозможности разбора.
3. Бутылочный. С канализацией соединяется прямой или гибкой трубой, в нижней части имеет специальный гидрозатвор в форме бутылки. Легко разбирается, не занимает много места. Недостатком можно считать быстрое образование осадка из загрязнений.
4. Сухой. Сифон с гидрозатвором сухого типа имеет внутри резиновую трубку, через которую вода отходит в канализацию. Внутри не остается жидкости, благодаря чему исключены повреждения при использовании в холодных условиях и появление бактерий. Запах в квартиру не проходит, так как в трубке образуется воздушный клапан.
5. Автоматический. Отличается наличием крышки, которая при нажатии закрывает отверстие слива, позволяя произвести набор воды в раковину. Если емкость переполнится, то механизм откроет доступ к канализации и обеспечит отток жидкости.
6. Телескопический. Чаще всего продается в собранном виде и довольно компактен. Его можно легко отрегулировать по высоте, глубине и длине. Это позволяет сэкономить свободное место в тумбе.
7. Двойной. Используется при установке двойных моек. Он имеет стандартный набор функций, включая стакан для задержки инородных тел, которые могли бы попасть в канализацию.
8. Пристенный. Особенностью такого типа является его метод установки. Он размещается вплотную к стене, что помогает сэкономить место. Чаще всего используется при установке стиральной машинки под мойкой.
9. Угловой. Поднимается вдоль стены до месторасположения мойки и под прямым углом проходит к чаше. Преимуществом такого решения является максимальная незаметность и простота установки.

Какой именно вид выбрать – зависит от личных предпочтений хозяина и особенностей имеющейся раковины

Важно учитывать конструкцию канализации, так как возможны несовпадения по размеру разъемов

По отношению к открытым участками

Второе важное разделение на виды — отношение сифона к открытым участкам. Отвод воды может быть совершенно незаметным или открытым

Причем во втором случае он еще может быть установлен в горизонтальном положении.

Все виды:

• открытый – легко устанавливается, но размещается непосредственно под раковиной, не прикрепляясь к каким-либо элементам, из-за чего может быть очень заметен;
• скрытый – размещается внутри специальной коробки, установленной в стену, что помогает улучшить интерьер и освободить пространство, но монтаж более сложен, как и ремонт;
• плоский – классический сифон, который устанавливают в горизонтальном положении, что позволяет оставить больше свободного места под раковиной.

Выбор сифона по отношению к открытым участкам индивидуален. Все зависит от желаний и навыков монтажа, которые могут потребоваться при установке скрытого типа изделия. На процесс использования выбор по такой классификации не окажет никакого влияния.

Выбор сифона. Конструктивные особенности

Обычно система слив-перелив прилагается в комплект с мойкой, она предназначена специально для выбранной модели. Но если случилось так, что изделие не комплектуется сливной арматурой или установленный сифон вышел из строя, вам придется приобретать новый. Среди большого выбора сливных систем можно выделить несколько основных видов арматуры исходя из конструктивных особенностей каждого.

1. Жесткий трубный сифон. Состоит только из набора труб, соединенных между собой или одной цельной трубы. Водный затвор образуется за счет изгиба основной части системы. Если сифон неразборный, то нижняя его часть оснащается ревизионным отверстием, закрытым пробкой. Оно необходимо для прочистки системы и удаления жирового налета.
2. Бутылочный. Основная часть выполнена в виде бутылки, в которой и образуется гидрозатвор. Отводящий патрубок может быть как жестким так и в виде гофрированной трубы. Главным отличием по сравнению с предыдущим типом выступает возможность легкого разбора корпуса сифона. Если в сливное отверстие мойки упал мелкий предмет, его легко можно извлечь, раскрутив нижнюю часть бутылки.
3. Гофросифон. Самый простой вид сливной арматуры. Представляет собой гофрированный патрубок. Одним концом соединен с выпуском (часть, которая размещается в сливном отверстии), а другим в канализационную трубу. Эффект сифона достигается за счет S-образного изгиба трубы. Наиболее дешев и прост в монтаже и сборке, т.к. имеет наименьшее число составляющих элементов. Однако гофрированная труба очень быстро накапливает в себе жировые отложения.
4. Двойной сифон (тройной и т.д.). Используется исключительно в случаях, когда мойка имеет 2 или более чаш. Отличается удвоенной горловиной и выпуском, которые соединены общим сифоном.
5. Система с дополнительным отводом. Очень удобна для подключения стиральной машины. Оборудована дополнительным патрубком, который расположен на горловине — между выпуском и бутылкой.
6. Сифон с двумя дополнительными отводами. Обеспечивает подключение посудомоечной машины в комплект к стиральной.
7. Система слив-перелив. Многие мойки оборудуются отверстием перелива. Для таких моек выпускают специальные сифоны с переливным патрубком.

Распространённые типы

Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.

Виды сифонов

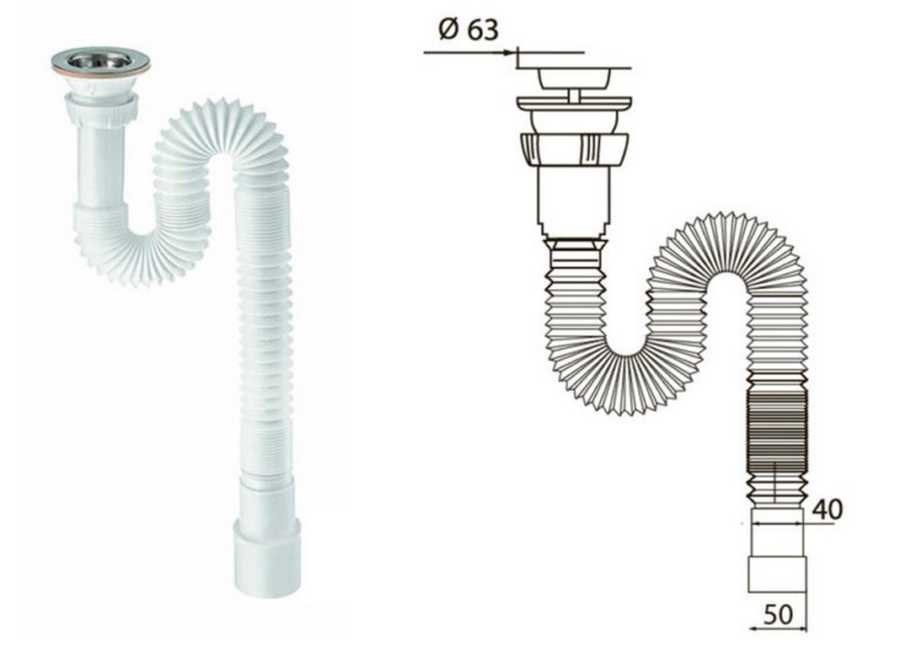

Гофрированный слив

Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы

Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации

Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.

Конструктивно гофра-сифон состоит из следующих элементов:

• патрубок с решёткой и накидной гайкой;
• гофротрубка.

Дополнительно может потребоваться крепление для трубы.

Слив из гофрированного шланга

Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.

Бутылочный слив

Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.

Конструкция бутылочного слива состоит из следующих элементов:

• решетка из металла или пластмассы;
• приёмный патрубок;
• ёмкость-бутылка;
• патрубок для слива нечистот в канализацию;
• переходная деталь, позволяющая соединить сифон с канализационной системой.

Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.

Трубный слив

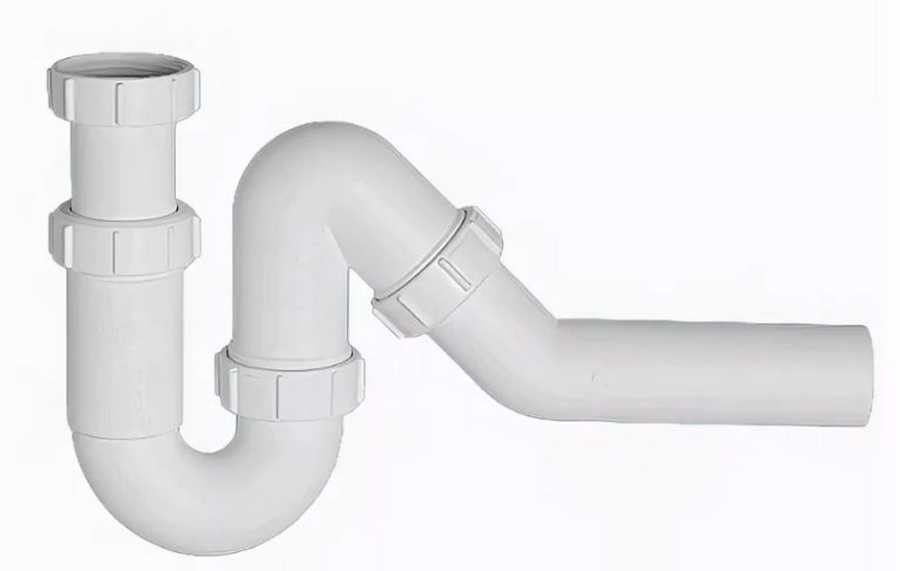

Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

Простой трубный (прямоточный) сифон

Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

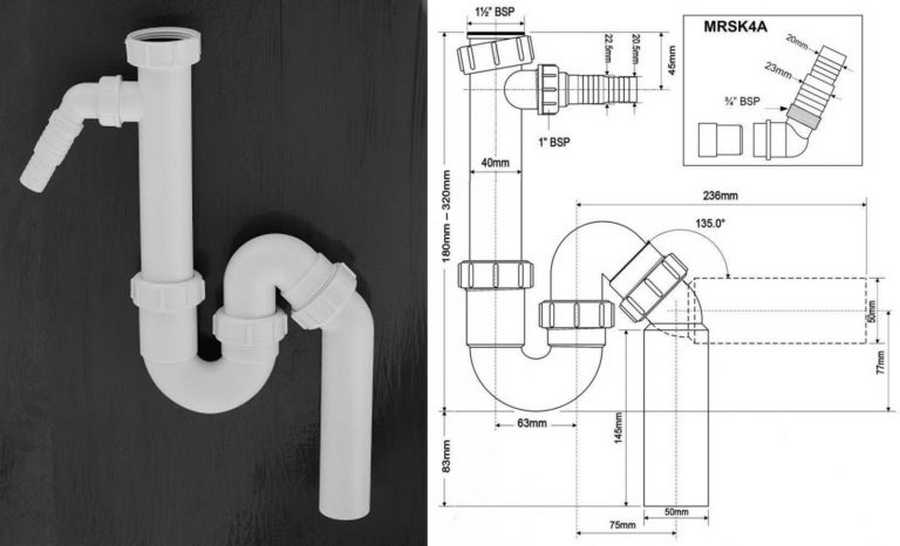

Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.

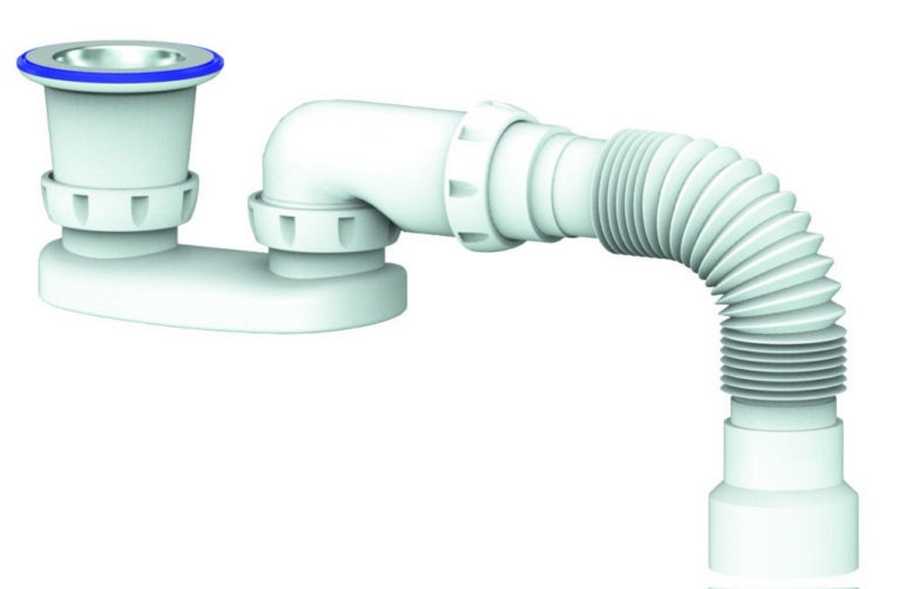

Плоский слив

Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

Плоский слив

Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.

С переливом

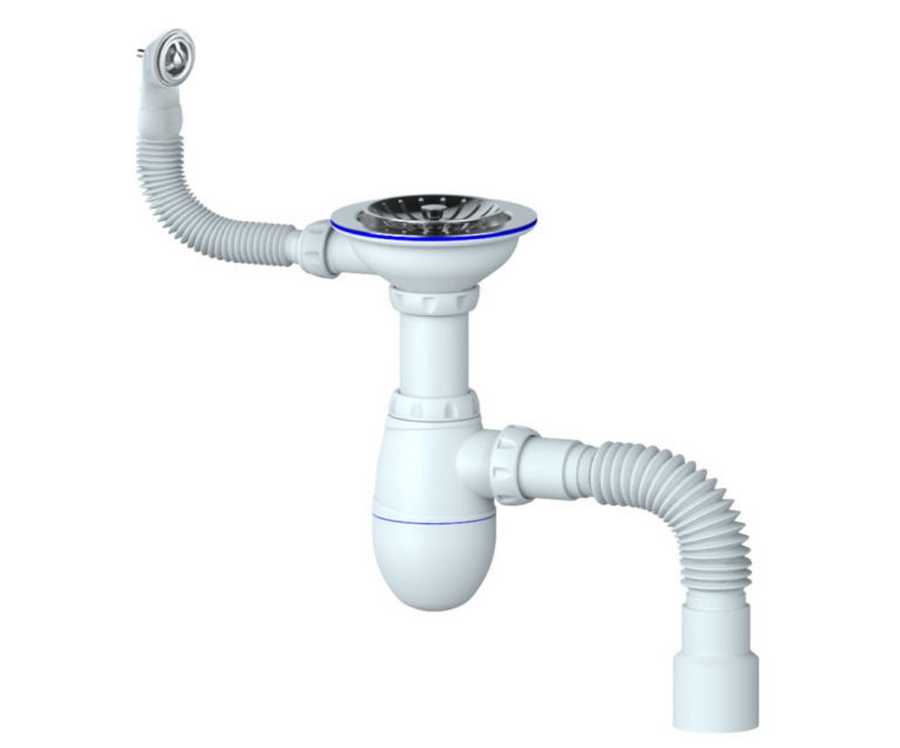

Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.

Сифон с переливом устанавливается для моек и раковин

Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.

Много комплектующих у трубного сифона с переливом

Устройство и предназначение

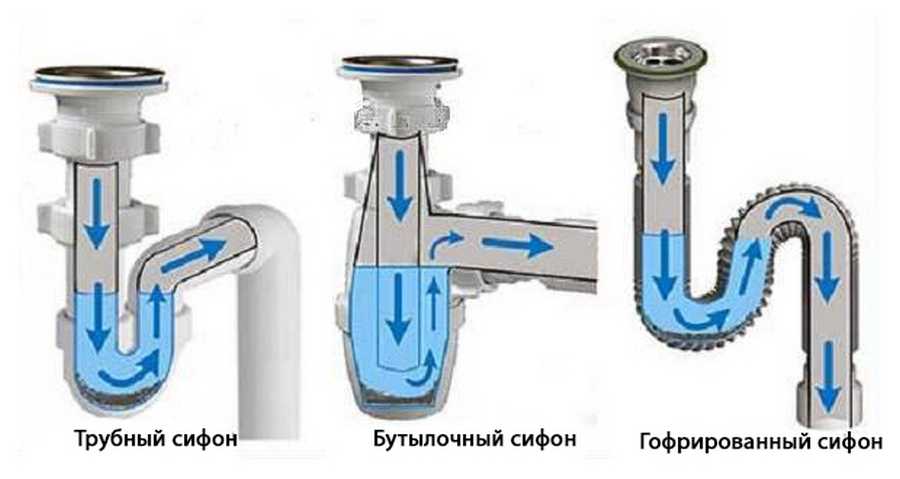

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

• Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
• Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
• Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
• Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

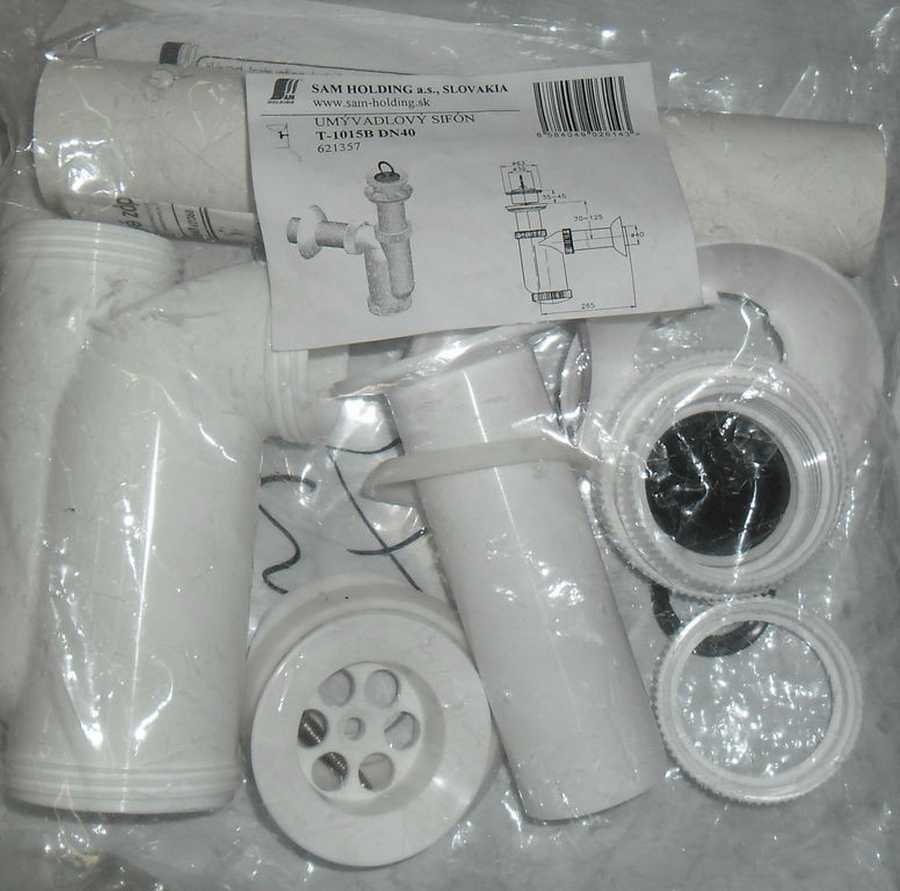

Комплектация

Конструкция сифона

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Сифоны

Комплектация пластикового сифона:

• Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
• Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
• Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
• Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
• Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
• Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
• Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
• Резиновая прокладка под выпускной патрубок.
• Гайка из пластика выпускного патрубка.
• Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
• Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
• Корпус изделия в виде колена или бутылки.
• Пластиковая стяжная гайка.
• Две конусные резиновые или пластиковые прокладки.
• Канализационный отвод.
• Гайка для крепления пластмассового переходника.
• Стакан или крышка сифона – для прочности прибора.
• Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
• Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

Сифон бутылочного типа

Сифон двойной для кухонной раковины: выбор и установка

Если не подходит одинарный сифон, подбираем двойной. Он может иметь один или два уровня. Колба (или изгиб, в конструкции трубного типа), в которой отстаивается вода, будет либо по центру между раковинами (мойками), либо смещена в сторону.

В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами. Двойные конструкции могут быть оснащены переливами.

Установка имеет ряд нюансов, связанных с подключением большего числа деталей:

1. На каждый слив винтом прикручивается решетка.
2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
3. Патрубок слива соединяется с другим, к которому относится отстойник. На будущее можно установить дополнительный отвод.
4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
5. Выходной патрубок соединяется с канализационной системой.
6. Проверка.

Кухня часто комплектуется сдвоенной раковиной, но установка двойного сифона для нее аналогична монтажу одинарного устройства

Установка сифона

1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.

Соединяют вручную основную часть сифона с трубой под мойкой.
Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.
