Трап для душа в полу под плитку: разновидности и секреты установки

Примеры душевых в интерьере

Трап является отличной заменой привычной душевой кабине, к тому же он способен невероятно преобразить привычный интерьер в ванной комнате.
Даже ванная комната в черно-белых тонах с современной душевой кабиной смотрится легко и стильно. Вместо привычных шторок можно использовать необычные двери-перегородки или прозрачные стенки.
Для ванной комнаты большой семьи наилучшим вариантом будет линейный трап. Он пропускает больше количество воды и смотрится практически незаметно. Некоторые модели-невидимки можно облицевать таким же материалом, что и напольное покрытие. Таким образом, от трапа останутся заметны только четыре линии.
Современные душевые кабины отлично вписываются не только в модные интерьерные стили, но и в классические.

Интерьер ванной комнаты и душевой можно обыграть в любом стиле. Так, к примеру, интерьер в стиле винтаж. В данном исполнении душевая придает особое настроение ванной комнате.
В современном классическом стиле предпочтение отдается простым формам и линиям. При этом функциональная начинка прячется от глаз. Поэтому ценители современной классики предпочитают устанавливать в ванной комнате лаконичную и компактную душевую.
Цвет морской волны смотрится очень гармонично в интерьере ванной комнаты.
Нежная ванная комната в стиле парижского прованса.
Для удобства пожилых людей и детей в душевой кабине можно сделать небольшую удобную скамейку. Она также может выполнять и роль маскировки – за ней можно скрыть коммуникации.

В видео ниже вы увидите обзор и установку трапа под плитку Alcaplast APZ12.

Выбор сифона

Сифоны для трапов от своих аналогов отличаются только отсутствием пробки, закрывающей сливное отверстие. В душевой кабине в этом попросту нет потребности, поэтому от простых дешевых сифонов придется отказаться в пользу более технологичных устройств. К ним относятся:

сифоны с ручным управлением. Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом;
click/clack-системы (открыто/закрыто). Пробка в этих устройствах вмонтирована над отверстием слива и одновременно отвечает за его открывание и закрывание. Первое нажатие пробки ногой приводит к ее приподниманию – отверстие открывается, вода удаляется. При втором нажатии пробка закрывается, не позволяя жидкости стекать.

Классификация сифонов по инженерным особенностям выглядит так:

бутылочные – устанавливаются, в основном, на кухнях, для душевых кабин не подходят;
гофрированные – представляют собой гибкий рельефный шланг, способный укладываться под любым углом к душевому поддону;
классические трубные – изгибаются в виде букв U и S, а гидравлический затвор формируется непосредственно в изгибе трубы.

При нестандартных вариантах расположения слива удачным решением станет гофрированный сифон. В остальных случаях обустраивается классическая трубчатая система.

Разновидности конструкций

Сливные трапы представлены в широком ассортименте: модели отличаются размерами, формой, диаметром отверстия, комплектацией. По конструкции все они делятся на три типа: точечный, пристенный и линейный.

Точечный

Точечный трап является самым компактным по сравнению с другими видами – его размер обычно не превышает 15х15 см. Пропускная способность в среднем составляет 20-25 л в минуту. Наиболее востребованными считаются квадратные и прямоугольные модели, по форме плитки, способные гармонично вписаться в облицовку пола, но в продаже есть и круглые трапы. Отличительной особенностью точечных трапов является возможность их монтажа в любом месте ванной, главное – обеспечить равномерный уклон пола со всех сторон по направлению к сливу.

Комплектность: корпус трапа, верхняя декоративная решетка, механический гидрозатвор, металлическая сетка

Сливной трап точечный

Пристенный

Трап данного типа является наименее заметным, поскольку монтируется он с выпуском в стену. Решетка находится на стыке стены и пола и не нарушает рисунок плитки. Здесь уклон должен быть в одну сторону по направлению к решетке, угол наклона – около 2 градусов. Пристенные модели дороже традиционных трапов, так как отличаются высокой пропускной способностью – до 40 л в минуту. Из-за особенностей конструкции, установить такой трап можно лишь при первоначальном обустройстве помещения либо при капитальном ремонте, хотя непосредственно сам монтаж имеет простую технологию.

Geberit Duofix пристенный душевой трап

Линейный

Линейный трап, обладающий вытянутой прямоугольной формой, также называют дренажным каналом или душевым лотком. От традиционных моделей они отличаются не только внешним видом, но и своим устройством, хотя функции выполняют те же самые. Водозаборная часть выполнена в виде узкого канала, длина которого варьируется в пределах 30-120 см. Сверху конструкция закрывается декоративной решеткой, а подключение к канализации осуществляется по горизонтальной линии с небольшим уклоном, что является идеальным вариантом при недостатке пространства в полу, то есть, в квартирах.

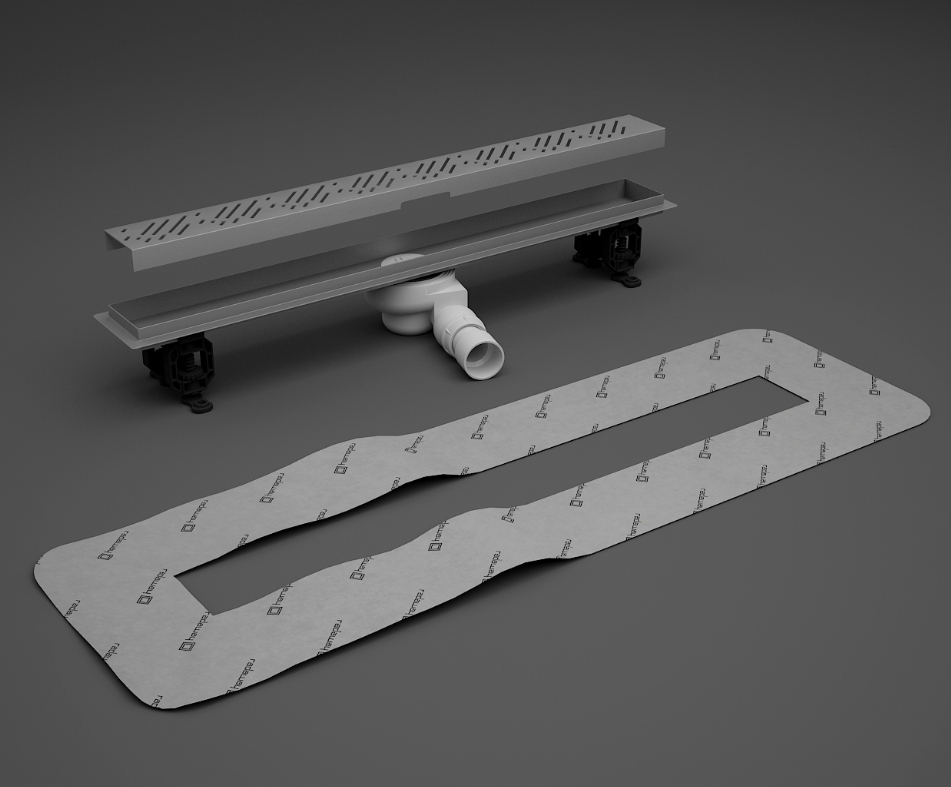

Трап линейный 105 см для плитки толщиной 5-7 мм

Монтируют их вдоль стен по ширине либо по длине душевой кабины, в отдельных случаях допускается монтаж у входной зоны. Уклон пола обеспечивают в одну сторону — к трапу. Основным преимуществом таких моделей считается их высокая пропускная способность (до 60 л в минуту) и большая площадь сбора воды. По этой причине линейные трапы являются лучшим решением для кабин с тропическим и ливневым душем, где объем подачи воды довольно значительный.

У линейных трапов большая пропускная способность

Что касается внешнего вида: узкая декоративная решетка гармонично вписывается в облицовку пола и почти не привлекает внимания. Многие производители предлагают модели со специальными накладками, которые можно облицовывать той же плиткой или мозаикой, что и пол, а для слива остаются узкие и практически незаметные щели по обе стороны накладки. Материал, из которого изготавливаются решетки, легко очищается от мыльного налета и других загрязнений, не тускнеет, не стирается, сохраняет привлекательный вид на протяжении всего срока эксплуатации.

Линейный трап-невидимка

Что такое трап для душа в полу под плитку: для чего используется

Конструкция слива для душевой может делаться из разных типов материалов. Для этого подойдет пластик или металл. Данное устройство обеспечивает накопление и вывод воды с пола душевой. Изделие характеризуется простотой устройства, удобством и небольшой стоимостью.

Конструкция водоотводящего механизма

Структура данного изделия предполагает наличие таких элементов:

воронки для приема воды с фланцем, куда перемещается жидкость. Выходной патрубок располагается внизу изделия;
фланец применяется для фиксации мембраны с гидроизоляцией;
решетка съемного типа требуется для удержания большущих частиц;
сифон, помогающий создать гидрозатвор в сливном механизме. Подобное устройство защищает комнату от попадания зловонных ароматов.

Составляющие водоотвода и изделие в разрезе

Кроме удаления воды и ее сбора трап для душа в полу под плитку удерживает мусор, чтобы не возникло засоров, а также предотвращает прохождение любых запахов.

Особенности установки

Итак, описывая этапы монтажа трапа для душевой кабинки, необходимо еще раз напомнить о том, что его установку необходимо проводить на этапе прокладки канализационных труб. Одновременно с этим подготавливается пол. Для того чтобы получить полное представление о предстоящих работах, необходимо подробно изучить следующее фото.

Из него становится видно, что канализационная труба должна проходить через слой утеплителя, он захватывает и два слоя стяжки, и слой гидроизоляции. И только верхняя декоративная планка находится над поверхностью керамической облицовки. Теперь более подробно опишем, как лучше собрать подобный пирог.

Виды

Сантехнические устройства отличаются по типу конструкции, внешнему виду, формам и размерам. И во всем этом многообразии несложно запутаться. Для начала определимся с основными классификациями.

Различаются трапы по конструкции.

Линейный – больше похож на прямоугольный лоток, устанавливается по сторонам, в углу вдоль стены или на выходе. Такой тип конструкции также называется щелевой. Процесс монтажа упрощается тем, что в данном случае необходимо оборудовать уклон только в одну сторону. К тому же за одну минуту линейный трап пропускает около 60 литров воды.

Точечный – имеет самые компактные размеры и может располагаться в любой точке

Чаще размещаются в центральной части, но при этом очень важно, чтобы со всех сторон был равномерный уклон пола. Несмотря на миниатюрные размеры, точечный трап способен пропускать воду в количестве 20-25 литров в минуту.

Угловой (пристенный) – располагается возле стены и считается самым незаметным

Декоративная решетка скрывает стык между стеной и полом. Стоимость таких моделей несколько выше обычных точечных, но за одну минуту пристенный трап пропускает до 40 литров воды. Кроме того, установить подобную модель значительно сложнее и возможно только на этапе возведения ванной комнаты или во время капитального ремонта.

В большинстве случаев в многоквартирных домах трубы канализации расположены слишком высоко и в подобной ситуации поднимать уровень пола необходимо минимум на 20 см, что совсем нерационально. Поэтому единственным вариантом для установки трапа в данном случае будет создание подиума с гидроизоляцией для душевой.

Независимо от внешнего вида, внутренняя конструкция трапа всегда неизменна:

воронкообразный корпус;
съемная декоративная решетка;
фильтрующая решетка для сбора мусора и волос;
воронка для приема воды;
сифон – необходим для препятствия появления неприятных запахов;
патрубок для отвода воды с канализацию – имеет горизонтальное или вертикальное положение, диаметр отверстия должен идеально совпадать с размером водосточной трубы.

Внутри сифона находится затвор, который необходим для того, чтобы в ванную комнату не проникали неприятные канализационные запахи.

Современные производители предлагают модели с двумя видами затворов.

Гидрозатвор – самый доступный и практичный вариант, при котором барьером для неприятного запаха выступает вода. Но в случае, если душем не пользоваться продолжительное время, универсальный затвор с обратным клапаном не справится, водосток пересохнет, и неприятные запахи могут просочиться.
Сухой затвор – в отличие от трапа с гидрозатвором, конструкция осложнена дополнительным клапаном, который перекрывает отверстие при отсутствии воды. Поэтому чтобы повысить надежность душевой кабины, которая редко используется, специалисты рекомендуют выбирать сифон с сухим затвором. Такие заслонки открываются потоком воды, а затем закрываются и не пропускают канализационные газы.

Классификация душевых трапов

Не обращая внимания на то, что все подряд модели решают одну и ту же несложную задачу, в конструкции аналогичных устройств имеется много отличий. Чтобы не прогадать при выборе, не лишним будет ознакомиться с классификацией трапов. Трапы для душевых комнат возможно классифицировать по нескольким параметрам, перечислим основные из них.

По типу материала выделить возможно:

чугунные модели – в быту не употребляются из-за большой стоимости и громадного веса. Отметить возможно поразительную долговечность и сопротивляемость механическим действиям – хороший выбор для тяжелых режимов эксплуатации на промпроизводстве;
трапы из нержавейки – подобные модели смогут использоваться как в административных, так и в жилых зданиях. Отличаются легкостью очистки, что высоко ценится в случаях, в то время, когда предъявляются повышенные санитарные требования к помещению;

Кроме этого возможно классифицировать их и по форме.

Имеется ввиду форма лишь верхней части и декоративной решетки, видятся:

квадратные модели;
прямоугольные;
круглые.

Еще одной ответственной конструктивной изюминкой есть направление стока, выделить возможно:

горизонтальные трапы – в этом случае вода по окончании попадания в него по трубам, запрятанным в стяжке подается в канализационный стояк;
вертикальные – отличаются гораздо большей производительностью, но установить возможно не в любой квартире.

Кроме этого отличаются и размеры этого элемента. Самыми популярными размерами можно считать диапазон от 70х70 до 180х180 мм, что касается высоты, то она может изменяться в диапазоне 75 – 180 мм.

И последнее, что необходимо отметить – тип сифона (это принципиально важно для предотвращения канализационных запахов в душе). Выделить возможно:

Выделить возможно:

модели с гидрозатвором;

Преимущества душа с встроенным сливом

Разнообразие лотков и трапов для сливных вод объясняется тем, что возникла потребность в душевых кабинках – не покупных, представляющих собой единую сборную конструкцию, а стационарных, без поддона и сложной электронной «начинки».

Устройство кабины отличается простотой и удобством: штанга с душем, плавно открывающиеся пластиковые двери-купе, нескользкий пол, покрытый керамической плиткой. Такое место для принятия водных процедур можно организовать самостоятельно, выложив пол и стены плиткой и правильно подключив коммуникации.

Даже без ограничительных бортиков и бордюров вода не вытекает за пределы кабинки, если правильно оборудовано напольное покрытие – с легким наклоном, обеспечивающим отток воды в сливное устройство

Почему владельцы просторных ванных комнат и тесных санузлов выбирают данный вариант душевой кабины? Она обладает массой достоинств:

многообразие размеров и конфигураций;
возможность размещения в нестандартных помещениях;
создание уникального дизайна;
легкость ухода и регулярной уборки;
комфортное использование душа пожилыми людьми.

Одно из технических преимуществ – наличие аварийного слива. Во время форс-мажорных обстоятельств (аварии водопровода в своей квартире или у соседей сверху) вода будет уходить через трап, вмонтированный в керамическую плитку пола.

Трап в полу для душевой кабины без поддона

Это устройство, которое используется в конструкциях как с поддоном, так и без. Во втором случае трап особенно актуален, так как не позволяет сливной воде распространиться по всей ванной комнате. Он выполняет следующие задачи:

Способствует сбору и сливу жидкости.
Заслоняет сливную трубу и защищает помещение или кабину от канализационных запахов, т. е. образует пробку в трубе и перекрывает неприятные испарения без механических задвижек.
Служит люком ревизии для прочистки канализации, так как легко разбирается.
Фильтрует сливные воды, задерживая крупный мусор и не пропуская его в сливную систему квартиры или помещения.

Трап состоит из корпуса, сифона, предназначенного для скопившегося мусора, отводной трубы, затвора, прижимного фланца и декоративной решётки. Устройство представляет собой жёлоб или контейнер, в который попадает сливная вода и отправляется прямо в канализационную трубу.

Все, что нужно для монтажа

Установить трап или несколько трапов в душе можно и самому, но для этого нужны профессиональные строительные навыки. Все потому, что данная конструкция монтируется на этапе закладки чистового пола.

Видео рекомендации мастеров по установке трапа в душ

Поэтому логичнее будет предусмотреть такую конструкцию на этапе проектирования санузла либо в проекте его перепланировки – капитального ремонта.

В первую очередь необходимо обеспечить доступ к канализации. Без этого монтаж такой конструкции – бессмысленная трата времени и денег.

Паркет – популярное покрытие, которое отошло на второй план. Качественная имитация дерева и большой ассортимент кафеля делает напольную плитку рациональным вариантом.

Пол должен быть очищен до основания – чернового пола, но прежде чем приступать к работе, стоит позаботиться обо всех необходимых материалах. Помимо трапа с комплектом крепежей вам понадобится:

цементно-песчаная смесь (сухая);
гидроизоляционная мембрана;
демпферная лента;
комплект пластиковых труб;
керамическая плитка, кафель или мозаичная сетка с антискользящим покрытием;
плиточный клей;
затирка швов;
герметик.

Кроме того, если вы желаете поднять уровень пола либо просто его утеплить, используйте листовой пенополистирол. Его толщина должна быть не менее 5 см.
Что касается цементно-песчаной смеси, то ее берут в расчете 5 кг на 1 м2. Такое количество берется плиточного клея.

Совет: Гидроизоляционную мембрану с успехом заменит мастика в расчете 3 кг на 1 м2.

И снова гидроизоляция пола и сооружение стяжки

После высыхания стяжки необходимо выполнить гидроизоляцию пола. Поверх бетона сначала для этих целей укладывается мембрана. В ней предварительно делается отверстие для трапа. Поверх мембраны промазывается битумно-полимерная мастика. Обрабатывается не только пол, но и стыки стен, углы и нижняя часть стены (примерно на 15 см). Слой мастики -3 см.

После этого к корпусу конструкции трапа прикручивается сифон с декоративной решеткой. Между ними сразу укладывается резиновое уплотнительное кольцо. После того как гидроизоляционная мастика полностью высохнет, сверху заливается еще один слой стяжки. Он может быть тонким, всего 2-3 см

Для того чтобы тонкая цементная стяжка не потрескалась во время высыхания, важно ее по мере высыхания увлажнять и разравнивать, применяя терку. В это время можно вынимать деревянные направляющие, оставшиеся от них бороздки, закладываются цементным раствором

Если в качестве маячков использовались пластиковые направляющие, их можно не вынимать и оставить в стяжке. После того, как цементное основание высохнет, начинается финишный этап – укладка кафеля.

Как сделать стяжку с уклоном?

По всему периметру стен крепится демпферная лента. Она сослужит роль деформационных швов тогда, когда стяжка начнет высыхать. Если монтируется многослойный пирог, необходимо выбирать ленту шириной в 15 см, если есть необходимость отказаться от утепления и произвести однослойную стяжку, можно купить ленту шириной в 10 см. Для упрощения процесса лучше приобретать ленту с самоклеющейся основой.

После того как лента будет приклеена, на первый план выйдет заливка бетона. Раствор готовится из песка и цемента. Стяжка укладывается таким образом, чтобы она закрыла весь трап кроме его фланцевой плитки.

Для обеспечения слива стяжку нужно сделать с уклоном. Для того чтобы его сформировать, необходимо взять правило. В случае, если слив находится в центре ванной, все края стяжки нужно приподнять на 5 мм. Как это сделать, наглядно покажет следующее фото.

От правила к трапу устанавливаются деревянные маячки, их ширина у стены больше ширины граней, находящихся у слива. Уклон считается правильным, если наклон осуществляется по схеме один сантиметр на один метр площади пола. Если слив монтируется у стены, наклон осуществляется только по направлению к нему.

Разновидности конструкций

Есть различия и в виде водоприемных устройств. Каждый из них имеет рекомендации к использованию. Например, точечные подойдут для использования в домашних условиях, когда планируется сделать достаточно высокий и надежный ограничитель для воды. А вот линейные — когда поддон идет практически вровень со сливом

Точечный

Очень компактный, напоминает по размеру обычный слив в ванной или душевом поддоне. Его можно монтировать в любой точке, но требует многоплоскостного уклона, чтобы вода свободно стекала. Чаще всего устанавливается в середине или там, где можно сделать необходимый угол наклона. Плюсом является то, что он может устанавливаться не только под самим душем, но и в качестве аварийного слива в ванной комнате, чтобы не затопить соседей снизу в случае прорыва трубы.

Пристенный

Считается самым незаметным. Если описывать проще, то это щель между стеной и полом, сам водоотвод скрыт. Щель может по желанию закрываться решеткой. Угол наклона плоскости должен быть ровно в стык для оттока воды.

Линейный

Для монтажа этого варианта требуется уклон в сторону, где будет установлен пристенный трап. Чаще всего имеет вид лотка, его так и называют душевой лоток. Может иметь вид прямоугольника с отверстиями для слива или быть угловым. Последний устанавливается в угол и требует конического наклона. Требуется установка фальш стены, если нет монолитной.

Что такое “трап” и для чего он нужен?

Трап для сливных вод относится к сантехническим устройствам, замаскированным под напольным покрытием. По сути это слив простой конструкции смонтированный под водонепроницаемым полом.

Главным назначением простого на вид элемента канализационных коммуникаций является отвод стоков в главный сливной ствол – стояк, но существует ряд не менее значительных функций:

предотвращение засоров путем фильтрации использованной воды от крупных загрязняющих частиц с возможностью периодической прочистки;
обеспечение герметичного соединения с напольным покрытием;
защита от неприятных канализационных запахов.

Материал, из которого изготавливают все компоненты сливного устройства, должен быть антикоррозийным, поэтому трап собран из пластиковых или нержавеющих металлических деталей, иногда – в комбинированном исполнении.

По внешней форме трап может быть овальным, круглым, прямоугольным или квадратным. Конструктивно это линейные, точечные и пристеночные устройства. Точечный трап возможно расположить в любой точке помещения. Линейные и пристеночные трапы применяются по ее краям и преимущественно в углах комнаты.

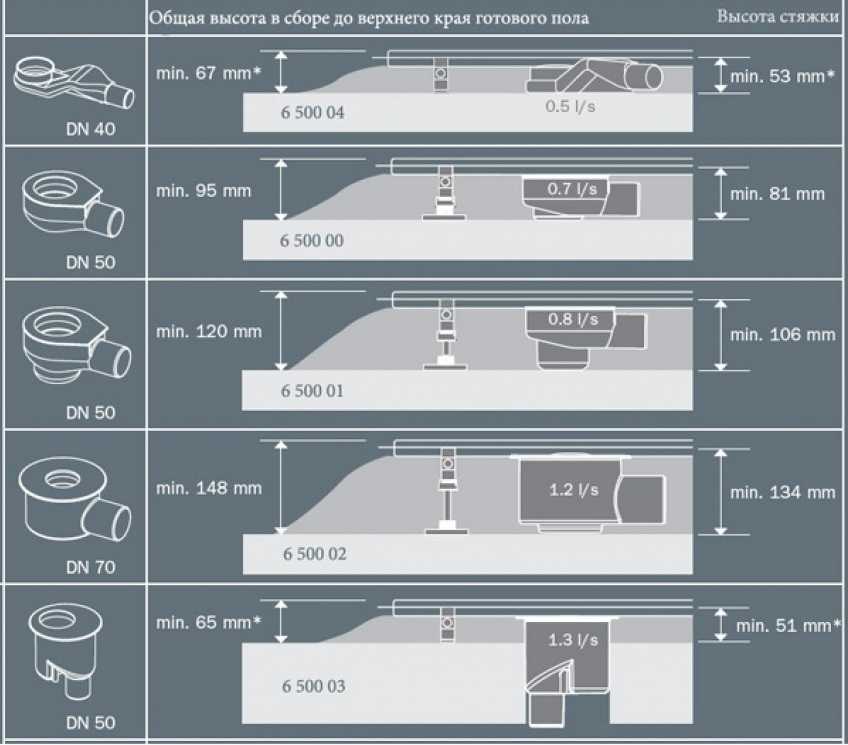

Форма и размеры трапов представлены целой линейкой от различных производителей. От самых простых надежных моделей до сложных конструкций с отсечкой и каскадом обратных сухих и мокрых клапанов. Для удобства разработаны некоторые стандарты по высоте изделия, которая подбирается в зависимости от толщины стяжки пола.

Большое значение имеет высота изделия – обычно она равняется уровню подъема пола

Изделие должно быть прочным, износостойким, не нарушающим герметичность напольного покрытия.

Сегодня производителями выпускаются трапы с изменяемой высотой конструкции, что значительно облегчает монтаж изделия.

Один из оптимальных вариантов для домашнего душа – пластиковый трап с решеткой из нержавейки, сухим затвором и гидрозатвором, боковым или прямым выпуском

Внешне трап напоминает воронку, с одной стороны оснащенную фиксирующим фланцем, с другой – выпуском. Выпуски бывают одиночными или проходными (на случай, если в душевой кабинке подключено несколько устройств к одной трубе).

Каждый отвод заканчивается муфтой для соединения с трубопроводом. Внутри корпуса закреплен пропускной сифон с фильтрующей решеткой, являющийся гидрозатвором, предохраняющим от засоров и запахов. Иное строение имеют трапы-лотки.

При выборе трапа обратите внимание на размеры выпусков – они должны соответствовать диаметру входных отверстий в трубах. Лучше приобретать все в комплекте, а для надежности произвести пробную сборку

Не забудьте про соединительные муфты и крепеж, каждая деталь должна быть исправной, без трещин и сколов.

Сборная конструкция трапа позволяет при необходимости снимать верхние части и заменять их новыми, а также без ремонтных работ производить прочистку во время засора

Монтаж трапа своими руками

Самостоятельная установка трапа для душа в полу под плитку состоит из этапа подготовки инструментов, закупки материалов и непосредственно самих монтажных работ.

Необходимые инструменты и материалы

Из инструментов для монтажных работ необходимы:

перфоратор;
дрель с насадкой-миксером;
алюминиевое длинное правило;
строительный уровень длиной 1 м.
ножовка по металлу;
острый нож;
набор отверток;
шпатель для нанесения плиточного клеевого состава;
плоские кисти, валики.

Помимо самого трапа, при монтаже применяют следующие материалы:

самовыравнивающаяся стяжка для пола;
грунтовка;
гидроизоляционная мастика;
листы плотного пенополистирола толщиной 50 мм;
гидроизоляционная лента;
плиточный клей.

Для монтажа линейного трапа необходимы также дюбеля по бетону и оцинкованные саморезы.

Этапы монтажа

Один из вариантов монтажа линейного трапа

При самостоятельной фиксации под плитку в душ трапа выполняют следующие действия:

При помощи рулетки производят разметку места для монтажа поддона.
Перфоратором с небольшим сверлом удаляют с пола плитку.
Быстросохнущей шпатлевкой заделывают образовавшиеся после удаления плитки выемки и трещины.
На бетонную поверхность наносят 2 слоя грунтовки.
К бетонному загрунтованному полу при помощи монтажной пены приклеивают листы пенополистирола толщиной 50 мм.
По контуру будущего поддона устанавливают по уровню опалубку или бортик из обрезной доски или бортик из одинарного кирпича.
Поверх пенополистирола делают цементно-песчаную стяжку толщиной 40 мм.
В намеченном месте устанавливают собранный трап, выравнивают его с помощью строительного уровня.
Исходя из высоты корпуса (50-80 мм) и планируемого слоя стяжки, стакан устройства при помощи ножовки по металлу подрезают до необходимой длины.
Трап подключают к стояку, соблюдая уклон идущей от него канализационной трубы в 2 градуса (2 см на метр трубы).
Заливая в трап воду, проверяют отсутствие протечек в местах стыка трубы и выпускного патрубка на корпусе устройства, исправность затвора.
Внутреннее отверстие на время заливки стяжки закрывают специальной заглушкой.
Трап заливают слоем самонивелирующейся стяжки таким образом, чтобы уровень застывшего состава располагался на 10-12 мм ниже края посадочного гнезда для декоративной решетки. Делается это для того, чтобы в дальнейшем выполнить гидроизоляцию поддона и облицевать его керамической плиткой.
Кистью на пол поддона наносят первый слой обмазочной гидроизоляционной мастики.
Стыки поддона и стена, а также пространства вокруг водосливного отверстия устройства (посадочного гнезда стакана для декоративной решетки) обклеивают специальной гидроизоляционной эластичной лентой.
Наносят второй слой гидроизоляции.
Производят укладку плитки с обязательным ее уклоном в сторону слива трапа равным 1 градусам.

На завершающем этапе в посадочное гнездо стакана устанавливают декоративную решетку, заделывают щели между ней краями плитки силиконовым герметиком.

Сборка сливного трапа

Для установки сливного трапа необходимо сначала монтировать канализационный сток. Он собирается при помощи сантехнической трубы, диаметр которой составляет 40 или 50 мм. Такие трубы, как правило, имеют серый цвет. В комплектации есть сифоны, позволяющие подключать два и более патрубок.

Алгоритм подключения сливного трапа таков:

Сначала производится гидроизоляция пола. Для этого стыки стен, все углы и пол обрабатываются гидроизоляционной мастикой. Подобную процедуру желательно осуществлять после каждого уложенного слоя пирога. Подобный ход поможет исключить возможность проникновения влаги в нижние слои, скопление воды и появления плесени.

Если не покупать готовую систему для установки сливного устройства необходимо будет произвести ряд расчетов. Для этого нужно найти место врезки патрубка в канализационную трубу. От него провести черту к месту установки трапа

Важно сделать так, чтобы описываемое изделие будет находиться на краю кафельной плитки. Лучше сразу приобрести трап, размер которого будет совпадать с размером плитки, используемой для облицовки пола

Тогда описываемый элемент просто заменить один модуль. Если для облицовки пола выбирается прямоугольный кафель или плитка больших размеров, сливное изделие нужно устанавливать на стыке двух или четырех модулей.

У любого сливного элемента есть отвод. Вначале работ он врезается в канализационную трубу. Места соединение сражу же обрабатываются силиконовым герметиком. После этого можно на пол укладывать теплоизоляционный материал. Предварительно в листе пенополистирола вырезаются отверстия, в которые потом встают контуры всех трубопроводов.

Монтаж своими руками

Чтобы надежно и качественно смонтировать под плитку в полу ванной слив для душа, сначала проводят разметку. Определяются с вариантом подключения сливной системы к канализационной трубе и намечают место расположения трапа, от которого зависит подготовка поверхности пола для обеспечения стока воды:

по центру – уклон пола должен быть с четырех сторон;
в углу – требуется уклон с двух сторон;
по краю, параллельно стене — пол должен быть наклонен в одну сторону.

Обычно монтажные работы совмещают с обустройством гидроизолированного утепленного пола. Для столь серьезной процедуры следует подготовить материалы и инструмент:

цементно-песчаную смесь для стяжки;
керамическую плитку с антискользящими свойствами для напольного покрытия;
теплоизоляцию – пенополистирол толщиной 5 см;
гидроизоляцию – мембрану (изопласт), ленту, мастику;
канализационные трубы пвх , соединительные муфты и крепеж для них;
плиточный клей, герметик, затирку.

Монтаж душевого трапа осуществляют по следующей схеме:

С помощью зубила и молотка или перфоратора снимают бывший в употреблении старый кафель. В результате обнажается бетонное перекрытие и труба для сбора стоков. Если она изготовлена из чугуна, желательно заменить ее современным пластиковым изделием.
Мастикой тщательно гидроизолируют стыки пола и стен, а также углы. Эту операцию затем повторяют после монтажа каждого следующего слоя. Для компенсации температурных расширений поверх высохшей мастики наклеивают демпферную ленту.
Монтируют корпус трапика. Его расположение корректируют так, чтобы отверстие находилось на стыке 2-4 плиток, а не разрезало один из керамических элементов. При небольших размерах плиток декоративную решетку ставят вместо одной из них.
Патрубок трапа подсоединяют к канализации, по линии стыка наносят водостойкий силиконовый герметик .
На бетонный пол укладывают теплоизоляционный материал – обычный или экструдированный (более плотный) пенополистирол. В местах расположения канализационных элементов вырезают соответствующие отверстия. Бывает, что от утепления отказываются – тогда сразу заливают стяжку. При такой технологии пластиковые узлы коммуникаций окажутся замурованными в бетоне.
Обустраивают стяжку с уклоном. Согласно инструкции из цементно-песчаной смеси готовят раствор и укладывают его на пенополистирол толщиной 35-40 мм. Часто спрашивают, как установить трап для душа, чтобы хорошо стекала вода. При центральном расположении слива все 4 стороны стяжки поднимают на 5 мм, в других случаях перепад высот определяют из расчета 5-15 мм/м. При бетонировании трап полностью утапливают в пол (лучше даже занизить на 1-2 мм). Над стяжкой оставляют оголовок сифона – так, чтобы декоративная решетка потом находилась заподлицо с напольной плиткой.
Через 3-4 суток, после застывания бетона, настилают гидроизоляционную мембрану с вырезанным под слив отверстием. Затем прикручивают фланец болтами. Вместо рулонной изоляции можно применить обмазочную – Эластомикс, Технопрок. Предварительно стяжку обильно пропитывают грунтовкой Церезит.
К корпусу слива привинчивают сифон с верхней решеткой, поместив между ними кольцевой уплотнитель. Заливают второй слой стяжки, закрыв на время решетку куском мембраны, чтобы цемент не оказался в сифоне. Смесь ровняют правилом, соблюдая уклон.
Укладывают плитку, начиная от слива и двигаясь к стенам. Центральные элементы при необходимости подрезают, выполняя обрамление трапа.

Если правильно сделать расчет, плитку в последних рядах (у стен) подрезать не понадобится. Через сутки после укладки выполняют затирку, используя материал водостойких марок.
