Трап для душа в полу под плитку: виды, варинты расположения и монтаж

Советы опытных сантехников

Насколько бы надежной не казалась заводская сборка душевой панели, гайки подсоединенных трубок, шлангов и труб следует проверить и затянуть гаечным ключом. После установки душа на место все соединительные узлы окажутся невидимыми.

Что там будет происходить за глухим панелями – непонятно. Доводить дело до потопа не стоит. Герметичность и еще раз герметичность. Ни одно соединение труб не должны протечь через неделю или месяц после завершения подключения и монтажа душа.

Если сливное отверстие душевой кабины оказывается слишком далеко от ввода канализации, то потребуется смонтировать сточный насос. Самотек здесь по трубам организовать не получится. Работает такой агрегат бесшумно, а размерами как раз подходит для размещения под поддоном.

Ванная комната с установленной душ-кабиной должна иметь хорошую вентиляцию, особенно это важно при наличии функции «паровая баня»

Все трубопроводы должны располагаться под небольшим уклоном. Самотек нужен и канализации и водопроводу. Канализационные трубы укладываются с наклоном к стояку, а водопроводные – от него к душ-кабине, чтобы при перекрытии вода полностью вытекала из системы.

В излишне бюджетных моделях слив может быть выполнен из силуминового сплава. Этот сток прослужит максимум два-три года. Лучше сразу потратиться и поменять его на аналог из нержавейки, в комплекте к которому еще и прилагается нормальный сифон из качественного пластика.

Водопроводы, прокладываемые до душевой кабины, следует оборудовать шаровыми запорными кранами и грязеуловителями. Вода в централизованных системах не всегда идеально чистая. Если отверстия лейки еще и не забьются песчинками, то форсунки работать перестанут обязательно. Фильтры с вентилями можно поставить непосредственно у стояка либо на концах подводов у кабинки.

Советы профессионалов

При проектировании поддона следует помнить о том, что высота потолка уменьшится на 15-20 см.

Для эффективного стока минимальный наклон пола должен составлять 1,5-2 см. Угол больше 2 см делать не рекомендуется из соображений комфортности и безопасности.

Обеспечить безаварийное функционирование сливной системы возможно только расположив ее выше уровня канализационных соединений. В многоквартирном доме задачу решают путем вывода коммуникаций в подвальное помещение.

Если соединенный санузел и слив вмонтированы в пол ванной комнаты, то можно поставить наклонный горизонтальный спуск с применением гофры. Это позволит установить канализационный тройник на одном уровне с поверхностью.

Методы и порядок монтажа слива

В зависимости от назначения – душ в уголке ванной комнаты или аварийный водоотвод со всей площади пола – в ходе монтажа устройства есть отличия. Они касаются способа формирования необходимых уклонов. Для компактного душа сначала делается короб, выполняющий функцию опалубки. Так проще обеспечить нужную форму поверхности пола на небольшом участке душа, чтобы вода быстро уходила и не выплескивалась по всей комнате.

Солидный изготовитель систем водоотвода сопровождает своё изделие подробной инструкцией по монтажу. Общие принципы и порядок монтажа слива в полу следующие:

Подготовка поверхности: удаление старого покрытия, заделка неровностей и трещин, грунтование.
Обмазочная гидроизоляция перекрытия.
Разметка расположения элементов слива, отводящих труб и соединений.
Сборка слива на упорах (без прижимов и решетки), монтаж узла подключения к стояку.
Тепло и звукоизоляция из пенополистирола плотностью 35 кг/м3.
Устройство стяжки.
Для душа, занимающего небольшую площадь ванной комнаты, укладывают гидроизоляционный холст из стекловолокна, или резиновую мембрану, с заходом на стену на 20 см.
Покрытие прорезают в месте слива, проклеивая места соединений мастикой.
Выставляют маяки для формирования уклонов. Для этого можно использовать специальные направляющие из перфорированного металлопластикового профиля, которые остаются в массе стяжки.
Отделка плиткой или мозаикой. Половая плитка должна заходить под облицовку стены.

https://youtube.com/watch?v=qMdtIDH-bNA

Критерии выбора

Ограждения с поддонами представляют собой многочисленные вариации, которые представлены в большом количестве в торговых точках. Схема слива стоков в них проста: через латунное отверстие внизу. Обустройство такой системы отличается удобством. Для него не требуется предварительно подготавливать пол.

Ограждения без поддона часто встречаются в общественных помывочных и саунах, но в последнее время и в домашних ванных. Роль водоотвода в таких душах играют специальные отверстия в полу, которые утапливаются ниже уровня пола, на этапе его монтажа.

Инженерных систем в современных магазинах представлено много, иногда стирается грань между типами, и возникает путаница в определениях. Для уточнения особенностей устройств и установки стоит разобрать подробнее системы для разных душей

Системы бывают бутылочного вида и коленного. В качестве основы на производствах применяются нержавейка, чугун и пластик.

Разные конструкции сифона имеют различную пропускную способность. Если выбрано устройство с пониженными показателями, определяемые объемом воды, то можно залить весь пол при приеме душа. Для избегания неприятностей желательно просчитать объем расходуемой жидкости еще перед покупкой устройства.

Особую внимательность стоит проявить, если детали конструкции приобретаются не комплектом. Отдельные детали и отверстия должны соответствовать друг другу.

Вне зависимости от выбора той или иной системы вам, кроме сифонов, потребуются:

трубы канализационные пластиковые;
герметик;
инструменты для работы

Теперь подробнее о видах сифонов.

Вариант бутылочного типа пользователи могли видеть на мойках и раковинах, здесь он – главный вид. Этот сифон удачен для кабинки с поддоном. Форма системы напоминает бутылку, соединенной со сливом. Сбоку выводится соединительный патрубок, который направляется в канализационный слив. Нижняя часть конструкции – это отвинчивающаяся крышка, с помощью которой удаляется попадающая грязь. Система проста в обустройстве и дальнейшей чистке.

Однако такая деталь удобна в монтаже, так как изгиб можно проложить абсолютно в любом месте и под любым наклоном. Гофрированная труба часто применяется для отвода стоков с душевого ограждения. Благодаря эластичности, можно воплотить внешнюю красивую систему оттока воды.

Функции сифона

Сифон останавливает «ароматы» канализации. Для осуществления этого внутри сифона имеется гидрозатвор. Когда душевой кабиной долго не пользовались, то гидрозатвор высыхает, что пропускает запахи канализации в комнату. Нужна установка душевого трапа с затвором «сухого» типа. Модель оснащена не одной заслонкой. Они перекрывают водосток своим весом. От потока отработанной жидкости открываются заслонки, поток остановился и заслонки закрываются.

В помещение с временным отоплением для холодного времени года рекомендуется слив в душевой еще и с механическим затвором, который не перемерзает от минусовой температуры и оснащен водоотводящим кольцом. Когда рвется гидроизоляция, вода обратным ходом попадает в сток через кольцо.

Правильно установить трап для душа под пол, значит, можно сказать «утопить» его. Когда высота стяжки не позволяет это сделать, то выстраивается специально подиум под душ.

Выбор трапа: основные нюансы

Эффективность трапа зависит не только от его стоимости, но и от ряда конструктивных параметров.

Нюансы выбора:

Направление вывода. Элемент вывода может быть горизонтальным или устанавливаться под наклоном. Их отличие несущественно и диктуется архитектурными особенностями душевых кабин и комнат. Они монтируются в полу и обеспечиваются системой гидрозатвора.
Пропускная способность. 2 л/с – самая оптимальная способность пропуска воды в канализацию. Увеличение пропускной способности достигается за счет увеличения диаметра сливного отверстия. Но увеличение должно быть разумным, как сливное отверстие по диаметру совпадает с диаметром сифона. Широкий сифон теряет эффективность в защите ванной комнаты от дурных запахов.
Регулировка по высоте. Модель с возможностью регулировки имеет стоимость немного больше, чем у простого трапа без регулировки. Но эта опция позволит максимально точно состыковать все коммуникации, уберечь стыки от протекания и сделать слив максимально функциональным.

Душевой трап с регулировкой по высоте

Материалы

Главное требование к трапу в душе – он должен быть выполнен из антикоррозийных материалов, поэтому производители выпускают трапы из пластика или из нержавеющих металлов. Иногда можно встретить модели и из комбинированных материалов.

Для корпуса производители выбирают:

Пластик – самый доступный вариант, может применяться в жилой квартире.
Нержавеющая сталь – обладает отличными антикоррозийными свойствами и отличается надежностью и долговечностью. Отвечает строгим санитарно-гигиеническим требованиям. Такой корпус может использоваться в больницах, санаториях, детских учреждениях, бассейнах.
Чугун – дорогостоящий и надежный материал. Такой корпус обладает отличной пропускной способностью и стойкостью к коррозии. Срок службы составляет около 50 лет. Может использоваться в общественных душевых, банях или бассейнах.
Металлопластик – относится к категории комбинированных моделей.

Конструктивные особенности

Душевые, у которых границы – это стены ванной, а поддон – её пол, не редкость для жителей Европы и Америки. У нас подобное обустройство купальни многим по-прежнему кажется странным. Но популярность такого решения вопроса неизменно растёт. И все потому, что новые ремонтные технологии и строительные материалы позволяют спрятать инженерные коммуникации в стенах, установить сантехнический прибор и зафиксировать его в любом удобном месте, сделать канализационный сток, благодаря которому не будет на полу накапливаться вода.

Непривычно, но очень удобно Источник top-santehnika.ru

Это только на первый взгляд, кажется, что реализовать все это будет довольно просто. На самом деле ванна с душем без кабины – сложное сантехническое устройство. Есть нюансы, которые необходимо учитывать на этапе её создания. Это теплоизоляция, гидроизоляция стен и пола, защита от протекания. Чтобы все безотказно работало, нужно привлекать специалистов

Но и самому важно знать, как устроен открытый душ в ванной без душевой. Это поможет контролировать процесс ремонта комнаты и следить за соблюдением всех необходимых норм

Простая на вид конструкция требует сложного исполнения Источник yandex.net

Сток

Он считается сердцем кабинки. В него будет уходить вся вода после купания. От пропускной способности стока зависит удобство принятия душа. Существуют две системы, способные помочь его организовать: линейная и точечная.

Схема установки линейного стока Источник yandex.net

Первая располагается на полу, ближе к дальнему от входа углу. При необходимости её можно доукомплектовать сифоном. Это позволит обеспечить дополнительную экономию пространства. Детали линейного стока изготавливаются из нержавеющей стали, способной противостоять воздействию агрессивных веществ. Поэтому производители предоставляют длительные гарантии на свои изделия. Дизайн их разработан с особой тщательностью, поэтому технический узловой элемент легко выступает в роли оригинального украшения. Короб монтируется на специальное гнездо. При необходимости его легко открыть и почистить вручную

Чтобы вода беспрепятственно в него уходила, важно сформировать уклон пола, направленный к нему

Линейный трап устанавливается с уклоном Источник roomester.ru

Точечный сток располагается ровно посередине кабинки. Если на этапе его установки допустить ошибку, вода будет скапливаться на полу и затопит ванную комнату

Чтобы этого не было, важно сделать наклон пола со всех сторон к сливу

Точечный сток с уклоном со всех сторон к нему Источник mb.cision.com

Отделка стен и пола

Когда облицовывается ванная комната с душем без кабины, используются материалы, способные выдерживать частые перепады высот и повышенную влажность. Лучше всего для этого подходит обычная керамическая плитка или мозаика. Для отделки низа нужно использовать ту, что имеет шероховатую поверхность. Тогда пол не будет скользким, и на его мокрой поверхности никто никогда не поскользнётся.

Кафель – лучшая отделка для душа Источник roomester.ru

Ограничений по выбору кафеля для облицовки стен не существует. Можно использовать любой. Такой способ отделки поможет предотвратить намокание отвесных поверхностей. Будет долго оставаться ухоженной и аккуратной ванная без душевой кабины – дизайн её определит внешний вид всей комнаты

Поэтому так важно правильно выбрать проект оформления сантехнического помещения

Конструктивные элементы

В общем случае сливная система для поддона душевой кабины или душа без поддона состоит из таких элементов: устройство для приема воды, магистрали для отвода ее в канализацию и необходимых соединительных элементов.

Устройство для приема сточной жидкости монтируется непосредственно на сливном отверстии и должно обеспечить выполнение таких требований: герметизация стыка, предотвращение возврата воды и исключение запаха. Такая роль возлагается на сифоны с разной конструкцией гидрозатворов.

Для того чтобы решить, какой вариант выбрать, надо понять, какие вообще можно использовать устройства. Выделяются следующие основные типы сифонов:

Сифон бутылочного типа. Такой тип знаком многим по мойкам и раковинам, где он является основной разновидностью. Данная конструкция может использоваться и для рассматриваемого случая, в частности, для душевой кабины с низким поддоном. По форме сифон напоминает бутылку, горлышко которой присоединяется к сливному отверстию. В нижней части сбоку отводится трубка, которая соединяется с трубой, направляющейся в канализацию. Нижний торец снабжен отвинчивающейся крышкой, и через нее можно удалять оседающую грязь. Основное преимущество такой конструкции – простота монтажа и обслуживания. В качестве недостатка отмечается значительная высота устройства, что заставляет значительно приподнимать поддон кабины.
Сифон коленного (трубного) типа. Эта конструкция формируется трубой, согнутой в виде буквы S или U. Простой сифон создается S-образным изгибом пластиковой трубы и удержанием ее в таком виде с помощью хомутов. Основное преимущество – возможность уменьшение высоты устройства, но при этом усложняется его чистка, что особенно проявляется при использовании гофрированного элемента.
Сливной трап. Наиболее часто он используется для низкого поддона или в душевых без него. По своей сути, это трубка, заканчивающаяся решетчатой площадкой, которая устанавливается на сливное отверстие. Высота такого устройства составляет не менее 7- 8 см.

Применяемые материалы

Предложения от производителей сантехники, занимающихся изготовлением оборудования для напольных сливов, становятся все более разнообразны по дизайну и техническим характеристикам: размеру, прочности, объему пропускаемой воды. Для их изготовления применяют три вида материалов, отдельно и в сочетании:

Пластиковые – самый популярный вид трапов. Они долговечны, просты в уходе и относительно недороги. Малый вес облегчает монтаж.
Чугунные. Главные достоинства – износостойкость, прочность, способны собирать и отводить в канализационную систему большие объемы воды. Предназначены для больших помещений с интенсивным режимом водопользования.
Нержавеющая сталь. Главное достоинство таких изделий – гигиеничность, простота ухода, эстетические качества.

Заливание

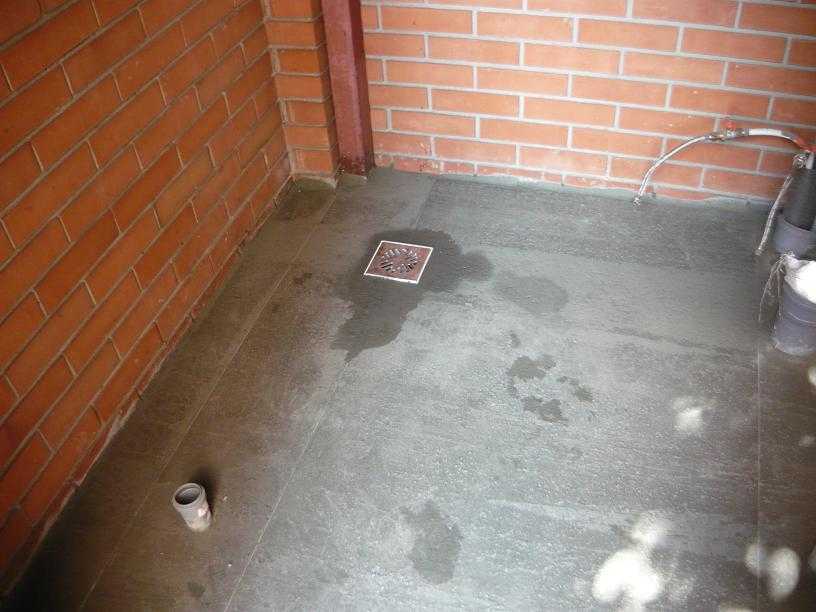

Для заливания тонких слоев в 1-2 сантиметра (отталкиваемся от самых тонких) обычный цементно-песчаный раствор
не подойдет. Нужны специальные смеси, допускающие такие тонкие слои, в настоящее время подобных смесей великое
множество. Подойдет как плиточный клей, так и специальные ровнители для пола, допускающие слой от 0-5 мм.

В качестве правила можно использовать отрезок профиля ПН, поставленный острыми краями на маяки. Удобство
заключается в том, что в любой момент правило можно укоротить минимальными усилиями, а делать это обязательно
придется.

Импровизированное правило из профиля берется с небольшим запасом по длине, так ровняется только первая
плоскость или половина всей стяжки (в первом способе). Чтобы не повредить уже сформированную соседнюю
плоскость, правило следует обрезать почти «впритык» по ширине между маяками, с запасом всего 1-2 сантиметра.
При заливании вторым методом правило укорачивается много раз по мере продвижения от края к сливу.

Когда нет возможности выровнять правилом некоторые места, например возле трапа в первом способе или на пути
есть торчащая труба — на недоступный участок, на «глазок» накладывается раствор с запасом, после схватывания
смеси бугорок снимается острым шпателем. Во время снятия наплыва нужно ориентироваться на выровненные правилом,
прилегающие плоскости

Важно не затягивать с чисткой наплывов, сделать это нужно не позднее следующего дня,
иначе потом счистить лишнее будет проблематично.

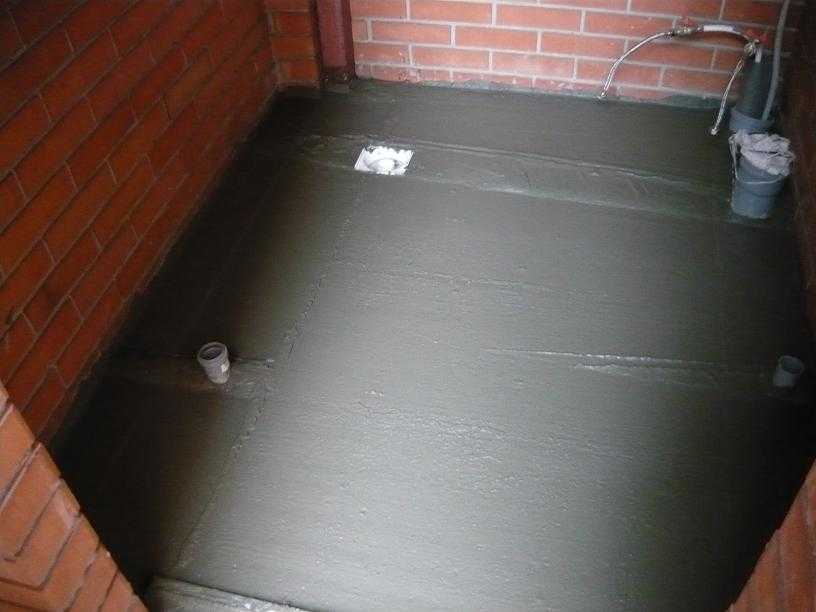

На этой ноте мы заканчиваем нашу публикацию. Мы получили готовую стяжку с уклонами для слива, а в следующей
публикации расскажем, как облицевать плиткой наше творение.

Смотрите продолжение: «Укладка плитки обычных размеров с уклоном под слив»

Функциональные характеристики

Трап имеет простую конструкцию – предназначен он для сбора и отведения воды с поверхности пола в систему канализации. Изготавливается устройство из нержавеющей стали, армированного или металлопластика.

Помимо основной функции трап решает следующие задачи:

Не пропускает мусор и предотвращает тем самым засорение канализационных труб.
Не пропускает в помещение неприятные запахи из канализации.
Позволяет быстро выполнить прочистку сливного отверстия, предоставляя свободный доступ к нему.

Устройства для водоотведения с сухим затвором не пропускает неприятные запахи из канализации

Существует две разновидности трапов. Линейный слив собирает воду в лоток, а точечный выполнен в виде воронки. Вторая разновидность встречается чаще, так как позволяет смонтировать трап в любом месте душевой. Потребуется только выполнить наклон пола в сторону слива, чтобы вода стекала самотеком.

Так как рабочая площадь линейного трапа за счет наличия лотка увеличена, его пропускная способность гораздо больше, чем у точечного устройства. Располагаться такой трап может вдоль стены или в центре душевой. Также потребуется уклон в сторону трапа с одной стороны. Снаружи на поверхности пола монтируется линейная планка из нержавеющей стали в виде узкого длинного прямоугольника. Решетка может быть традиционной или с узором. Располагается она на одном уровне с плоскостью кафельного пола.

Конструкция линейного трапа~~линейный трап для душа~~

Выбирая модель трапа, учитывают следующее:

Технические возможности устройства, его пропускную способность и размер.
Как расположена труба канализации.
Где в помещении расположена душевая.
Стилистика помещения, а также отделочного материала стен и пола.

Некоторые производители предлагают монтаж трапа, имитирующего напольную плитку – вода стекает через щели по его периметру

Выбрать устройство необходимой высоты, размера и формы сегодня не составляет труда. Сливы отличаются формой крышки (круглая, квадратная, прямоугольная) и материалом изготовления.

Большая часть трапов оснащены гидрозатвором внутри сифона. Обычное устройство при нечастом использовании душа, при испарении воды, не защитит от посторонних запахов. А вот устройство с сухим гидрозатвором действует эффективнее. Он надежно защищает помещение от «канализационных» ароматов, так как не только водным затвором, но и несколькими заслонками. Они автоматически блокируют сливной канал, если по нему не течет вода.

Элементы трапа с сухим затвором

Есть несколько вариантов расположения сливного отверстия:

По центру – это часто встречающийся способ расположения слива. Уклон пола в этом случае выполняется с четырех сторон.
В месте стыка стены и пола располагают линейные трапы, а наклон пола выполняют от противоположной стены.
Максимально незаметным является точечный слив, расположенный в углу душевой. Уклон выполняется с двух сторон, чтобы вода стекала в угол.

Защитный затвор: виды

От того, насколько часто используется душевая, зависит конструкция защитного затвора. Сифонный гидрозатвор отлично функционирует в душевых, которыми пользуются ежедневно. Водный барьер надежно защищает помещение от проникновения запахов из канализации. Минус такой конструкции заключается в ее массивности. К тому же затвор перестает справляться со своей функцией, когда пересыхает. Происходит это по разным причинам: когда редко пользуются душем, изначально неправильно выбран уклон конструкции или смонтирован «теплый пол».

Сифонный затвор

Поэтому популярность приобрели современные модели с «сухим» запирающим устройством. Есть три разновидности:

Сухой затвор диафрагменного типа оснащен подвижной подпружиненной мембраной. Диафрагма пропускает воду, опускаясь под ее давлением.
В поплавковом затворе запирающий элемент при сливе воды поднимается, а затем опускается и «затыкает» отверстие.
В маятниковом запоре специальное устройство под действием силы тяжести перекрывает слив.

Элементы сухого трапа, которые располагается внутри конструкции пола, изготовлены из пластика, а наружная крышка из нержавейки.

Критерии выбора

Вне зависимости от выбора той или иной системы вам, кроме сифонов, потребуются:

трубы канализационные пластиковые;
герметик;
инструменты для работы

Теперь подробнее о видах сифонов.

Монтаж водостока своими руками

Для экономии семейного бюджета некоторые люди после покупки душевой кабины устанавливают её самостоятельно.

Важно! Если монтаж душ-кабины осуществляется своими руками особое внимание следует уделить оборудованию сливной системы. Неправильно сделанный проект может стать причиной протечки или появления запаха канализации в ванной

Монтаж канального водоотвода

Установка канального водоотвода осуществляется в пол. Решётка канала обклеивается клейкой лентой. Наружная поверхность конструкции (если она полированная) обрабатывается наждачной бумагой до появления шероховатости.

Это необходимо сделать для того, чтобы цементный раствор лучше «взялся». Затем поверхности обрабатываются обеззараживающим средством. Лоток выравнивается по уровню.

Канал крепится в заранее подготовленном отверстии с помощью крепежей и фиксируется со всех сторон цементом.

Важно! Если лоток канального водоотвода металлический, то его корпус требуется заземлить. Соединительный шланг одним краем присоединяется к канальному патрубку, а вторым — к канализационной трубе

Чтобы избежать протечки, патрубок рекомендуется обработать силиконовой гидроизоляцией

Соединительный шланг одним краем присоединяется к канальному патрубку, а вторым — к канализационной трубе. Чтобы избежать протечки, патрубок рекомендуется обработать силиконовой гидроизоляцией.

Установка трапа

Трап устанавливается аналогично канальному водоотводу.

Но есть один нюанс: если внешне система напоминает простой корпус со шлангом и внутренним механизмом, то сначала он жёстко фиксируется в необходимом положении, а потом подключается к канализационной трубе.

Для фиксации можно использовать любой подходящий материал (кирпичи, плитку и т. д.). для горизонтального крепления применяется цементная стяжка.

Установка сливного донного клапана и сифона в поддон

Монтаж сифона отличается от установки трапа или канального водоотвода.

Сначала к гидравлическому затвору присоединяется горловина патрубка. Для этого нужно патрубок перевернуть вставить его в верхнюю часть гидрозатвора и закрепить гайкой.

Положить в заглушку уплотняющую прокладку и закрепить её на боковом выходе затвора. На второе отверстие гидравлического затвора также укладывается прокладка и фиксируется гайкой. Полученная конструкция крепится к поддону и сливному шлангу.

Горловина затвора приставляется к днищу поддона, верх сифона с отверстием для слива и болтом с верхней стороны поддона. Болт прочно закручивается.

Важно! Все операции с сифоном требуется осуществлять с перевёрнутым поддоном до монтажа кабины душа на полу

Техника укладки стяжки пола

Как только вы определились с решением о заливке стяжки пола под плитку в ванной, необходимо рассмотреть некоторые важные моменты

Во-первых, важно, какой бюджет рассчитан на данное мероприятие. Во-вторых, определите необходимую высоту финишного покрытия, то есть плитки

Обычно это делается в соответствии с покрытием пола смежных комнат. Если данные вопросы решены, можно начинать изготовление стяжки.

Гидроизоляции можно достичь несколькими способами. Первый вариант – это пропитка бетона специальными водоотталкивающими растворами. Это не только поможет избежать протеканий, но и в целом повысит прочность конструкции.

Белая плитка в ванной: оптимальные идеи дизайна и варианты сочетания. Советы профессионалов по выбору плитки и ее применению (110 фото)
Зеркальный потолок в ванной — 95 фото и видео лучших идей размещения зеркальных поверхностей
Плитка для ванной в Леруа Мерлен: керамические варианты, особенности применения и советы по оформлению ванной комнаты

Второй вариант – это специальная мастика. Битумная или полимерная мастика используется для обмазывания бетона. Она обладает гидрофобными свойствами и так же помогает укрепить основание.

Самый простой из вариантов – это оклеивание бетона специализированной пленкой. Это может быть ПВХ пленка, мембранный материал или битумная рулонная пленка.

Рассмотрим, как залить стяжку пола в ванной своими руками.
