Управление котлом через телефон с помощью gsm-модуля: принцип и особенности -

Что собой представляют GSM-модули для котлов отопления

GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.

Для чего он нужен и как применяется

Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:

включать или полностью выключать котел отопления;
управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
управлять параметрами температуры контура ГВС;
идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:

о достижении нижнего или верхнего заданного предела температуры;
об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Пример SMS-отчета о состоянии системы отопления модуля EctoControl.

Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Сообщение о сбое в работе котла на примере приложения модуля ZONT H-1V.

Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

Устройство и принцип работы

Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.

Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.

Особенности дистанционного управления

Управление отоплением в загородном доме через GSM или по сети Интернет по достоинству оценят владельцы загородных домов или дач, рассчитанных на круглогодичное использование. Если приходится надолго оставлять дом без присмотра, появляются опасения относительно функционирования отопительной системы – к примеру, если котел по какой-либо причине погаснет и автоматически не включится, система перемерзнет. Это чревато разгерметизацией контура и необходимостью серьезно вложиться в ремонт.

Удаленное управление отоплением характеризуется целым рядом преимуществ:

за счет функционирования в экономичном режиме снижаются затраты на энергоноситель и продлевается срок эксплуатации оборудования, так как оно меньше изнашивается при пониженных нагрузках;
отопительную систему можно включить в общую сеть дома, созданную для инженерных систем — это снизит суммарные затраты на их функционирование.

Управления котлом, как по GSM (SMS) так и через Интернет дает возможность:

следить за поддержанием стандартного режима работы автономной отопительной системы с равномерным прогревом всего дома;
при необходимости обеспечивать выборочный нагрев помещений в соответствии с личными предпочтениями;
предотвратить перемерзание трубопровода отопительной системы во время длительного отсутствия хозяев в холодные месяцы;
заблаговременно переключать отопительную систему из экономичного режима в штатный, чтобы к приезду хозяев коттедж или дачный дом был прогрет;
в режиме онлайн контролировать состояние и функционирование отопительной системы, оперативно получать информацию о неполадках.

Скриншот из личного кабинета GSM-контроллера управления отоплением

Система управления автономным отоплением может быть первым шагом на пути к созданию «умного дома», к обеспечению максимально комфортных условий для жизни.

Для каких систем предусмотрено управление на расстоянии?

Автоматическое управление отоплением применяется для двухтрубных автономных систем с мембранным расширительным баком и насосом для принудительной подачи теплоносителя в контур. Особенно эффективно управление системой, где каждый из приборов отопления подключен отдельно, через распределительную гребенку — коллектор. В состав системы могут входить контуры с радиаторами и теплые водяные полы.

Система в обязательном порядке оснащается блоком безопасности, который функционирует в автоматическом режиме и предотвращает разгерметизацию водяной рубашки котла и отопительного контура из-за избыточного давления. Излишки давления стравливаются через аварийный клапан.

Дополнительно монтируется оборудование, позволяющее управлять системой — датчики температуры и давления, устройства, позволяющие регулировать расход теплоносителя, контроллеры, средства для создания единой информационной сети.

Погодозависимая система

Управление котлом отопления эффективнее, если в дополнение к температурным датчикам, установленным в отапливаемых помещениях, добавлено устройство для измерения температуры воздуха на улице. Такой вариант обеспечивает точную регулировку температурного режима и дает возможность настроить систему таким образом, чтобы она самостоятельно адаптировалась к меняющимся погодным условиям.

В результате при похолодании радиаторы будут греть сильнее, при потеплении — переходить в энергосберегающий режим. Это не только способствует экономии энергоносителя, но и снижает инерционность функционирования отопительной системы.

Настенный погодозависимый регулятор отопления для управления системой отопления

Гибкое зональное регулирование обеспечивает комфортные условия для людей с учетом ситуации: к примеру, если в комнате находится много людей, в ней быстро становится жарко, так как тела излучают тепло. Температурный датчик в помещении реагирует на повышение температуры воздуха, в результате чего нагрев батарей в этой комнате уменьшается до оптимального уровня.

Обычно систему с погодозависимым управлением настраивают таким образом, чтобы она автоматически отключала котел, если температура на улице достигла заданного уровня. Системы беспроводного и удаленного управления идеально сочетаются с погодозависимой автоматикой — функционирование системы не требует постоянного вмешательства человека, достаточно вносить коррективы в режим работы по мере необходимости.

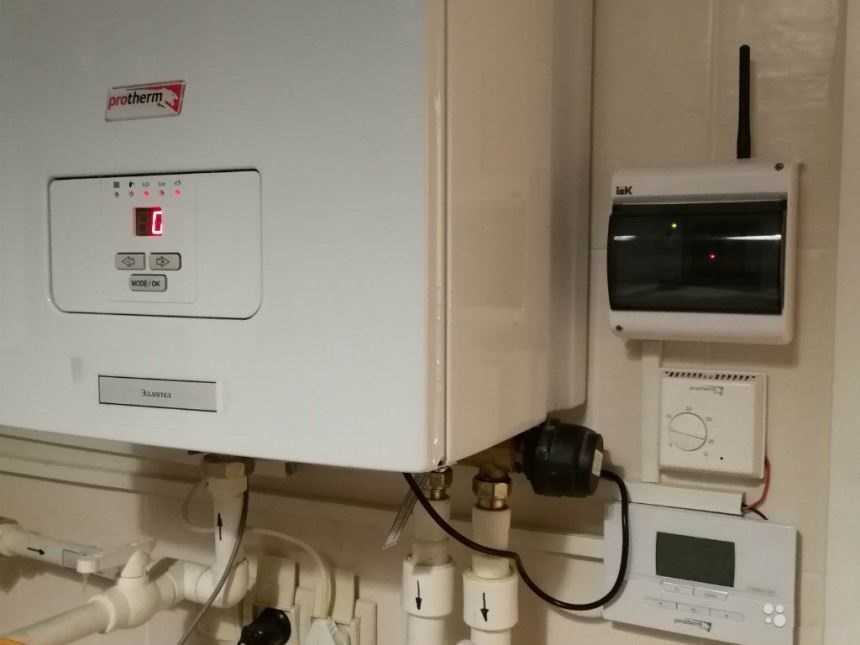

Газовый котел с GSM-модулем

Чтобы получить возможность дистанционного управления, газовый котел можно дополнить GSM-модулем. В состав этого прибора входит, в частности, контроллер. Его задача состоит в том, чтобы передавать на агрегат команды, отправляемые пользователем.

Датчики GSM-модуля находятся как внутри оборудования, так и снаружи. Это необходимо, чтобы пользователь мог получать измеренные ими параметры. И в результате мог управлять котлом, изменяя его текущую программу. Причем такое управление удобно тем, что доступно оно на основе практически любых операционных систем.

Благодаря модулю, газовый котел способен работать в нескольких режимах:

Автоматизированном. То есть таком, когда агрегат работает автономно, следуя заданным программам.
Оповещающем, когда система уведомляет пользователя о случившихся проблемных ситуациях (поломка, утечка газа и т.д.).
Командном, позволяющем пользователю отдавать команды газовому котлу. Причем выполнение каждой команды сопровождается СМС-отчетом.
Специальном, предполагающем дополнение котла специальными инструментами или датчиками. Которые могут, например, отслеживать состояние погоды. И это в результате расширяет круг возможностей пользователя в рамках управления системой отопления.

Использование сети Интернет

При нахождении отопительного прибора в зоне покрытия интернета возможно подключение термостата, работающего через сеть. Пользователь заранее задает стандарт температуры в комнате, и, если показатель опускается ниже этой отметки, автоматически изменяется режим обогрева. При этом информацию о своей работе устройство передает через работающий роутер WiFi.

Хозяин прибора может наблюдать за его работой через смартфон и при необходимости производить изменения программы. В данном случае в этом помогает провайдер, передающий данные. Для такого варианта необходим высокоскоростной интернет как в месте, где расположен котел, так и в доме, где находится пользователь.

Использование интернета позволяет оперативно синхронизировать данные и сообщать владельцу прибора обо всех проблемных ситуациях с помощью оповещений.

Варианты тревожных SMS-сообщений

К GSM модулю можно подключить до 4-х телефонных номеров, на которые будут отправляться тревожные SMS-сообщения. С этих телефонных номеров также возможен SMS-запрос состояний котельной и котлового оборудования.

Здесь мы приведем варианты SMS-сообщений, которые генерируются в зависимости от ситуации. При срабатывании любого из реле ошибок котлового оборудования, контакты которых подключены ко входам контроллера, на телефоны отправляется одно из тревожных SMS-сообщений:

«Низкое давление газа; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Низкое давление воды; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Работает дизельный котел; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Эл. питание отключено; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Авария дизельного котла; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Авария бустерного насоса; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Протечка воды в котельной; Т _пом. = 15; Т _воды = 40; Баланс = 175»;
«Включена система безопасности котельной».

Преимущества и недостатки GSM устройства

Вот что получит клиент, подключив GSM модуль:

Безопасность. Главная цель GSM модуля – контроль системы отопления и дополнительного оборудования, своевременное информирование об уже случившихся или возможных поломках. Подключив, например, дополнительный датчик бьющегося стекла, сможете оперативно среагировать, если в дом забрались воры.

Комфорт. Управление ключевыми показателями отопления и связанных с ним систем без физического присутствия потребителя рядом с ними. Например, возвращаясь домой, без проблем заранее прогреете воду в бойлере до необходимых показателей или увеличите температуру во всём доме, отправив одно сообщение.

Экономия. Когда никого нет дома, то температура может быть самой минимальной, и вы, таким образом, сократите платёж за тепло на существенную сумму. А отсутствие постоянной нагрузки на систему отопления поможет продлить жизнь котлу, бойлеру и др. оборудованию.

На схеме видны все преимущества модуля, которые получает его владелец. Они реализуются через грамотные настройки прибора и корректное подключение

Благодаря этим трём преимуществам и формируется товарная привлекательность модуля.

И у GSM оборудования есть и свои недостатки. Основополагающим, конечно, является высокая цена устройства. Пользователи отмечают необходимость постоянного контроля денежного баланса сотовой связи, зависимость от работы оператора и покрытия (что особенно неудобно для владельцев домов за городом или в отдалённых от мегаполисов посёлках). Также неудобны сложность самостоятельного подключения и дополнительные траты на монтаж.

Принцип работы

В систему устанавливается SIM-карта любого оператора, задаются настройки с помощью SMS-команд;
Система вышлет тревожные сообщения на заданные телефонные номера в случае аварии;
Отправка данных всех подключенных датчиков по запросу (датчики: температуры, движения, утечки газа, протечки воды, влажности, давления в системе отопления, открытия двери, уровня жидкости, сигнализации, управления розетками, ключ touch memory ).
Управление температурой котла через личный кабинет пользователя или с помощью SMS сообщений, сброс ошибок и перезагрузка котла;
5. Управление электроприборов с помощью блока управления розеток, светозвуковая сигнализация.

К системе можно одновременно подключить до 16 проводных или беспроводных датчиков.

Наши преимущества:

Мы занимаемся установкой дистанционного управления котлами и отопления с 2001 года!
Работаем 24 часа в сутки без праздников и выходных;
Гарантия на выполненные работы – 1 год;
Наличие собственного склада запчастей обслуживаемых котлов;
Опытные специалисты, прошедшие обучение у производителей и имеющие соответствующие сертификаты;
Наша компания является официальным авторизованным сервисным центром компании De Dietrich, сервисным партнером по ремонту котлов BAXI, UNICAL, Viessmann.
Мы имеем свидетельство СРО на данный вид работ;
Сотрудники имеют аттестацию Ростехнадзора по промышленной безопасности на объектах газораспределения и газопотребления и третью либо четвертую группу допуска по электробезопасности. Eежегодно сдают экзамены и получают допуски к выполнению газоопасных работ в РОСТЕХНАДЗОРЕ.

Наши специалисты готовы произвести полный перечень работ по установке дистанционного (GSM) управления котлом и системой отопления любой сложности.

Вы можете проконсультироваться и согласовать стоимость позвонив нам по телефону +7

Элементы, входящие в состав системы управления котлом отопления

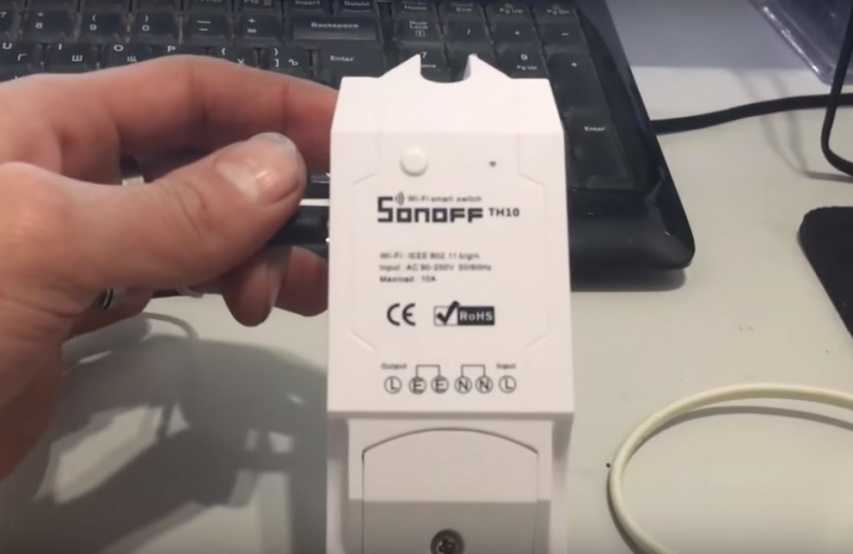

Основным элементом системы может стать модуль марки Sonoff TH10. Данный прибор изготавливается в Китае, и приобрести его можно на АлиЭкспресс за какие-то 900 рублей.

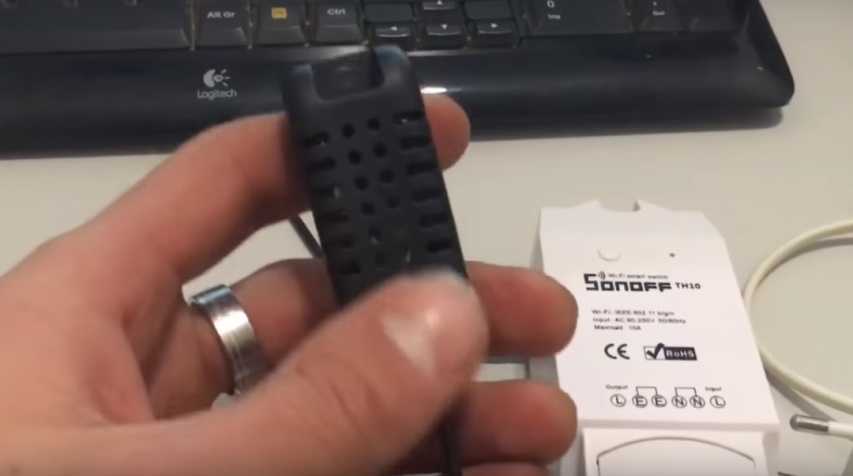

К прибору подключается электронный термометр.

В нижней части корпуса прибора Sonoff подключаются необходимые для работы кабели. Все подключения выполняются по схеме, изображенной в нижне части корпуса. Один из кабелей – это шнур питания с обычной 2-штырьковой вилкой. Вторым проводом прибор Sonoff соединяется с пускателем.

Предназначение прибора Sonoff TH10 состоит в том, чтобы по команде, получаемой со смартфона, подавать питание на пускатель или отключать его. Как понятно по его маркировке, прибор способен выдержать ток не более 10 А или нагрузку в 2,2 кВт.

Этим прибором нельзя пользоваться как обычным дистанционно управляемым выключателем. Если его использовать таким образом, то напряжение 220 В будет подано сразу на плату газового котла, от чего она однозначно сгорит.

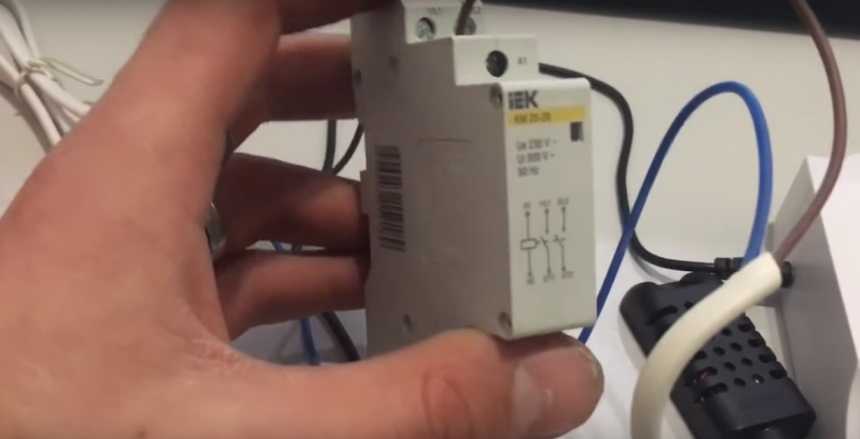

Чтобы этого не произошло, в состав самодельной системы входит пускатель. Это несложное устройство стоит порядка 200-300 рублей. И купить его можно в любом магазине электротоваров.

В пускателе имеются две пары контактов. При запитывании первичных контактов вторичные контакты устройства замыкаются. Причем напряжение на вторичных контактах отсутствует.

Что же касается термостата газового котла, то, как известно, он замыкает или размыкает контакты, подавая напряжение питания или отключая его.

В предлагаемой системе нажатие на кнопку на смартфоне в итоге обеспечивает включение котла. Это может производиться в ручном режиме. Но может и в автоматическом. Для этого на смартфоне активируется соответствующая функция, поддерживающая заданный температурный интервал. Это делается с помощью электронного термометра, входящего в состав описываемой системы. О нем было сказано немного выше, и он играет роль своего рода термостата, управляемого через интернет.

Как выбрать

GSM модуль для котлов отопления стоит выбирать, исходя из его основных и дополнительных функций, а также техпараметров:

Что касается управления, регулировка выполняется при помощи кнопок на сенсорной панели и команд по смс, которые отправляются со смартфона. Программаторы зарекомендовавших себя компаний управляются особым программным обеспечением. Фирмы Viessmann (Висман) и Buderus (Будерус) выпускают программы на системы Android (Андроид) и iOS (Айфон), которые дают возможность получать мгновенный удалённый доступ к обогревательному агрегату

Стоит обратить внимание при покупке на стандартный комплект устройства. Исходя из выбранной модели, GSM может иметь автоматический контроль уровня газа, выносной комнатный термодатчик

Посмотрите на количество каналов настройки. Именно данный показатель влияет на количество включенных датчиков температуры и другого оборудования. Обычные модели имеют два канала, один из которых применяется при присоединении выносного регулятора — удалённого управления котлом на газу по модулю. Второй используется для отправки сигнала посредством смс. Теперь о микропроцессоре. Модели подешевле содержат всего пару элементарных функций и рабочих режимов. Приборы подороже содержат встроенный регулятор управления на неделю. Такое дистанционное управление котлом отопления работает от электрической сети, поэтому стоит обратить внимание на аккумулятор. Если вдруг отключится напряжение, то питание в автоматическом режиме перейдёт на аккумулятор. Ёмкости батареи должно хватать для хорошей независимой работы GSM модуля на протяжении нескольких часов. Во время частых перебоев в электросети приобретают аккумулятор большей ёмкости.

Производители

GSM управление котлом могут предложить на рынке производители отопительных котлов и независимые фирмы, которые направлены на выпуск конкретно автоматизации.

Отличие общих автоматизированных систем в гибкости, подключении нескольких типов приборов для параллельного обслуживания. То есть они станут отличным вариантом для любого отопительного агрегата и смогут в одно и то же время обслуживать, допустим, охранную систему и бытовое оборудование в доме.

Выбор будет сделан из таких известных моделей и изготовителей, как Эван, Vaillant, Viessmann, Protherm, Кситал, Buderus. Все имеют стандартный набор функций по подключению нескольких температурных датчиков и контроля за функционированием котла, температурой воздуха в комнатах и за окном.

Компания-производитель	Модель	Средняя цена, руб.
Vaillant	ZONT H-1 (Эван)	8 400
Viessmann	Модуль Vitocom 100 (тип GSM2)	13 200
Buderus	Buderus Logamatic Easycom (PRO)	65 000 (270 000)
Protherm	Модуль GSM для котла Protherm	7 500
Телеметрика	GSM модуль для котла GSM-термометр	8 800
Кситал	GSM-4T	7 700 руб.
Кситал	GSM-8T	8 200 руб.
Кситал	GSM-12T	8 400
Эван	GSM-Climate	7 500

Удаленное управление котлом – это довольно удобно и рационально. Ведь GSM модуль позволяет не только управлять отопительной системой на расстоянии, но и экономить денежные средства и быть в курсе всех возникающих неполадок.

Установка терморегуляторов

Этот вариант подойдет владельцам старых моделей, не оснащенных современным автоматизированными системами. Чтобы дистанционно корректировать работу такого котла, необходим работающий роутер с WiFi. Это поможет организовать систему с универсальными терморегуляторами и создать общую сеть для отопительных приборов.

Для настройки необходимо запрограммировать электронный контроллер и передатчик Wi-Fi в одном лице.

Контроллер связывается с узлом отключения, позволяя отключать котел в любое время и с любого расстояния. Управление может происходить сразу в нескольких зонах: возможна установка терморегуляторов на все радиаторы.

Дистанционное управление котлом с помощью смартфона позволяет значительно сэкономить время на личных визитах и одновременно получать подробный отчет о состоянии системы теплоснабжения. Однако она будет уязвима перед отключением электроэнергии или разрывом интернет-соединения

Поэтому в таких случаях важно иметь страховку в виде резервного питания или второго канала связи с прибором. В остальном же дистанционное взаимодействие обеспечивает пользовательский комфорт и может полностью автоматизировать систему

Зачем нужно управлять системой отопления

Техника управления котлом по gsm производится при помощи специального устройства именуемого GSM-модулем. Устройство имеет вид компактного блока, который легко устанавливается на стену или монтируется на ДИН-рейку. Далее осуществляется управление котлом через телефон (настроив СМС необходимого формата) или используя интернет, тогда для этой цели устанавливают специальное приложение.

В результате появляется возможность получить следующие преимущества:

возможность создать в доме требуемый температурный режим вне зависимости от текущего времени года и находясь при этом в любом удобном месте;
дистанционно подготовить комфортные климатические условия внутри дома перед посещением, ведь приятней приезжать в загородный дом, если там заранее натоплено;
в зимние морозы не придется переживать о разгерметизации отопительной системы, даже если нет возможности посетить загородный дом безотлагательно;
получать извещения о текущих неполадках, находясь за пределами дома;
мгновенно остановить работу отопления в аварийных ситуациях;
использовать топливо в экономном режиме;
предотвратить возникновение сложных последствий в аварийной ситуации, получив возможность отключить котел в любую минуту.

Благодаря GSM-контролю координация отоплением переходит на новый уровень, получив возможность влиять на текущие события, находясь (при этом) вдали от работающего агрегата. Эта опция открывает новые возможности для людей, проводящих много времени в дороге, не имея возможности осуществлять ежедневный контроль над работой отопительной системы.

Советы по организации дистанционного управления отоплением

Схема подключения модулей к блоку управления отоплением

В большинстве случаев можно сделать систему управления отоплением коттеджа самостоятельно. Это осуществимо только при правильном выборе компонентов системы. Т.е. сначала нужно проанализировать состояние и возможности уже установленного оборудования.

У классической схемы узла управления отопительной системой есть один блок контроля, который соединен со всеми элементами теплоснабжения. Программатор должен соответствовать следующим требованиям:

Количество подключаемых клемм и их конфигурация должна совпадать с аналогичными узлами коммуникации котла и терморегуляторов. В противном случае управление теплоснабжением по СМС будет невозможно. В случае надобности приобретаются адаптеры;
Максимальная удаленность пользователя от блока контроля. Если это расстояние не превышает 300 м – можно приобрести модели с рудоуправлением. Для увеличения площади связи рекомендуется пользоваться управлением отоплением по мобильному телефону или интернет;
Возможность самостоятельно (или с помощью специалистов) устанавливать дополнительные параметры работы. Это осуществляется с котроллером на базе плат управления отоплением;
Подключение блока автономного электропитания. Для этого необходим достаточно большой ящик управления системой отопления. Данный параметр учитывается при выборе места установки блока контроля в доме.

Не нужно забывать о возможности управления отопительными радиаторами. Это может осуществляться с помощью локальных устройств – механических терморегуляторов. Они имеют невысокую стоимость, но не могут быть подключены к общей электронной системе контроля.

Особенности управления

Данная схема позволяет обеспечить погодозависимое управление домашним отоплением. Сегодня это направление является наиболее перспективным в бытовом секторе энергетики, поскольку позволяет экономить значительные объемы энергии и финансов.

Для ее реализации в схему вводится дополнительный датчик внешней контроля Т воздуха. Погодозависимый регулятор работая с двумя температурными датчиками — наружного и внутреннего воздуха обеспечивает более тонкое управление процессами нагрева, что понижает уровень системной инерционности и низкие удельные затраты на выработку одной единицы тепловой энергии.

Для реализации мобильной системы выпущены программы управление газовым котлом через смартфоны, работающих как на программном обеспечении Андроид, так и на Apple. Они максимально полно, с визуальными эффектами и хорошей графикой представляют пользователю весь процесс управления котлоагрегатом. Для аппаратов на Java и простых телефонов схема функционирует через отправку смс. Установку модуля GSM может выполнить подготовленный пользователь, следуя заводским рекомендациям. Кроме того возможно обратится в сервисную службу производителя таких устройств за консультацией.

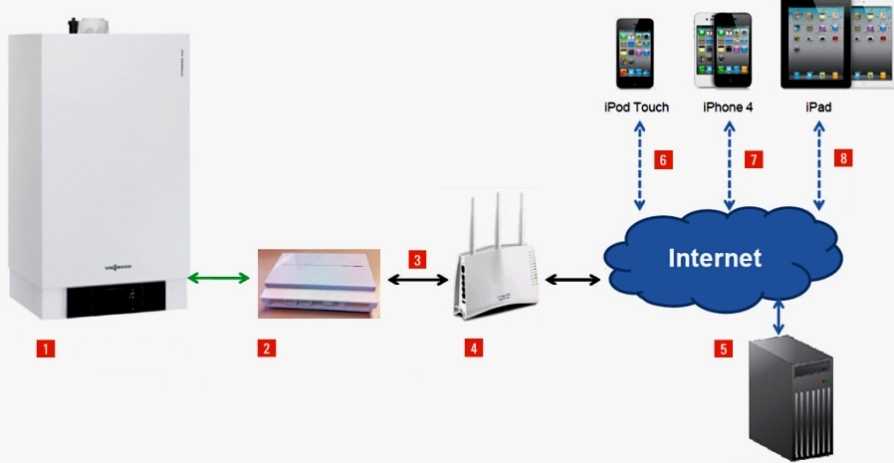

Если особняк или дом имеют устойчивое подключение к интернету с Wi-Fi роутером, то практичнее установить дистанционное управление котлоагрегатом через ПК. Для чего будет нужно задействовать спец. оборудование:

Интернет-шлюз, подключенный к маршрутизатору;
приемное устройство на котлоагрегате;
2-канальный термостат с режимным программатором;
пульт дистанционного управления котлом по GSM.

Такая схема контроля позволяет:

Выполнять корректировать режимов агрегата и дополнительного оборудования.
Устанавливать позонную регулировку.
Настраивать температуру ГВС.
Регулировать работу кондиционера.
Запускать энергосберегающие режимы функционирования оборудования.
Выполнять дистанционное управление по внутренней линии связи, между первичными устройствами и приемниками сигнала.

Дополнительная информация! Для реализации схемы GSM- регулирования через интернет, потребуется компьютер или любые мобильные устройства с возможностью GSM передачи, которые будут передавать сигналы через роутер, поддерживающего связь с первичными датчиками и управляющим ресивером.

Возможности GSM-систем дистанционного управления температурой дома.

Новшеством контроллеров дистанционного управления системой отопления на расстоянии, являются системы удаленного контроля, использующие для связи стандарт GSM связи и интернет. GSM-системы удаленного контроля обеспечивают, автоматическую и дистанционную регулировку температуры системы отопления, позволяют контролировать температуру в доме, а также управлять котлом, предоставлять общую информацию сработки сигнализации, затоплении котельной, а также управлять дополнительными устроййствами. Все эти операции можно производить непосредственно с телефона или смартфона. Управление можно осуществлять
посредством SMSкоманд или прямой контроль с помощью мобильного приложения. Представителем такой системы является контроллер GSM—Climate компании «ЭВАН». Вообще существует множество аналогичных контроллеров, среди них можно отметить контроллеры ГАЛАН-GSM компании «ГАЛАН». Этот контроллер позволяет дистанционно контролировать, посредством SMS команд и имеет небольшой функционал охранной системы. А вот представитель контроллеров Teplocom—GSM от компании «БАСТИОН» позволит организовать простую автоматическую регулировку температуры системы отопления в доме, а также сможет известить о затоплении котельной и срабатывании сигнализации или просто открытии двери. Управление также осуществляется посредством SMSкоманд.

GSM-системы являются удобными устройствами для владельцев загородных домов и мы считаем, что жизненно необходимы тем, кто бывает в своих домах нерегулярно, наездами, особенно в холодное время года. Благодаря GSM контроллерам дистанционного управления Вам больше не нужно будет приезжать в холодный дом, включать отопление вручную и пол дня ожидать пока прогреется дом. Вам потребуется только заранее отправить вашему котлу сигнал о включении или поднятии температуры, и Вы приедете уже в теплый дом. Дополнительным плюсом установки системы удаленного контроля является функция оповещения об отключении электричества. Получив сообщение о пропадании питания, Вы успеете среагировать достаточно быстро, чтобы спасти вашу систему водоснабжения и отопления от промерзания.

Особенности установки с точки зрения потребителя

Кто бы ни проводил монтаж GSM модуля (вы сами или специалист), обязательно удостоверьтесь, что соблюдены эти условия:

в месте монтажа сохраняется оптимальная влажность, как и при установке котла;
если переносная антенна отсутствует, то проверьте, чтобы передаче сигнала ничего не препятствовало, например, бетонное перекрытие;
обратите внимание на длину кабеля антенны, если потребуется вынести его в другое место;
подсоединяйте модуль при выключенном котле и через УЗО, дабы защитить оборудование от скачков напряжения;
заранее проверьте, что между датчиком температуры и контроллером расстояние не больше ста метров – для лучшей связи.

В начале работ необходимо ввести номера телефонов, на которые будет поступать информация. Затем поступит проверочный код в виде SMS.

Когда вы приобретёте новую карту, то сразу пополните счёт минимум на 300 рублей и попросите оператора отключить все сообщения с платной рекламой, чтобы она не занимала пространство и не сбивала контроллер

Обратите внимание, что у сотового оператора в районе установки такого модуля должен быть бесперебойный сигнал

Для подключения к модулю можно использовать сим-карту любого оператора сотовой связи. Главное – убедиться в бесперебойности и качестве сигнала

После монтажа обязательно протестируйте работу GSM-модуля. Пусть кто-то выйдет с телефоном на улицу, а кто-то останется в доме

Важно проверить, как быстро при определённых изменениях работы котла будут поступать сообщения

На телефон поступает автоматический sms-отчёт о состоянии работы котла и других ключевых показателях работы системы. Подсказки помогают правильно настроить оборудование

Также необходимо настроить температурный режим, который регулируют уличный и комнатный датчики

Перед этим обратите внимание, что в документации к котлу указаны минимальная и максимальная температура, при которых он будет работать без сбоев

Комнатный датчик отвечает за тепловой режим внутри помещения. Его в некоторых моделях можно настроить на всю неделю. Например, в рабочие дни актуальны три вида настройки температуры: утром и вечером – высокая, потому что все дома, днём – низкая, ночью – тоже низкая или ближе к средней для комфортного сна.

Пользователь gsm модуля при смене погоды может удалённо менять температуру воздуха во всём доме, используя специальное приложение на планшете (телефоне)

На выходных все дома, поэтому выбирайте наиболее комфортный для всей семьи обогрев. Такой режим называется «общий». Если же вы хотите задавать температурный режим в отдельных комнатах, то включайте «зональный». Он отвечает за нагрев воздуха в отдельных комнатах.

В режиме «отпуск» (у разных производителей названия режимов отличаются) температура стоит на самом минимальном показателе. В этом случае вы сможете удалённо управлять автономкой для смены температуры.

Например, находясь по дороге домой, отправить SMS со специальным кодом или же просто введя нужную цифру для смены температурного режима.

Если планы изменились, то пользователь всегда сможет удалённо настроить комфортный температурный режим и вернуться в тёплый дом

Если к системе подключён и бойлер, то можно изменять не только температуру воды, но и систему нагрева. При переходе на летний режим котёл не отключается, а работает на минимальной мощности.

Обратите внимание, что есть режим «антизамерзания», который время от времени включает котёл для поддержания корректной работы всей отопительной системы. Уличный датчик реагирует на смену температуры за окном .Специалисты называют этот режим наиболее перспективным

Если градус понижается, то котёл автоматически поднимает температурные показатели

Уличный датчик реагирует на смену температуры за окном .Специалисты называют этот режим наиболее перспективным. Если градус понижается, то котёл автоматически поднимает температурные показатели.

После монтажа также протестируйте обратную связь с автономным отоплением. Для этого отправьте сообщение с командой-кодом.

Когда пользователь отправляет sms-ку с кодом (функция обратной связи), то ему поступает ответ с показателями работы системы отопления

Технически связь реализуется через реле, которое напрямую связано с газовым котлом.

УПРАВЛЕНИЕ КОТЛОМ ПО GSM

Несколько иначе реализуется дистанционное управление котлами, будь то газовые или электрические. Здесь мы имеем дело с теплоносителем, который и обеспечивает определенную температуру в жилище. Как правило для этих целей, используется вода, реже – антифриз, этиленгликоль и другое.

Учитывайте, что для наиболее эффективного использования узла GSM необходим котел с цифровым управлением.

В результате остановки работы котла велика вероятность разморозки системы, что влечет за собой нежелательные последствия. Кроме того, трубы могут быть повреждены, что приведет к затоплению помещений

Поэтому крайне важно, чтобы пользователь получал уведомления о выключении котла

Исходя из этого, необходимо реализовать контроль подачи газа или энергии и состояния температуры теплоносителя. Вообще, можно сэкономить, установив оборудование для котла, сравнимое с тем, что было описано чуть выше, добавив только термометр для измерения температуры воды. Задав алгоритм поддержания определенной температуры, хозяин будет оповещен, если она резко понизится – значит, что-то не так с котлом или подачей газа/электричества.

Однако рекомендуется приобретать специальные решения для котлов (они обычно помечаются), чтобы быть в курсе любого изменения. Сюда могут входить различные датчики, например угарного газа, сигнализации о наличии или отсутствии газа/электроэнергии, можно даже датчик давления приобрести.

Желательно использовать автономный источник питания, чтобы получать информацию о работе котла в моменты перебоев электропитания. Продвинутые решения могут определять протечки и поломки котла.
