Какие трубы лучше выбрать для теплого пола

Водяной теплый пол

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.


Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.


Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.


Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м. 0.050.10.150.20.250.30.35
Труба Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.

Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Оборудование для водяного теплого пола

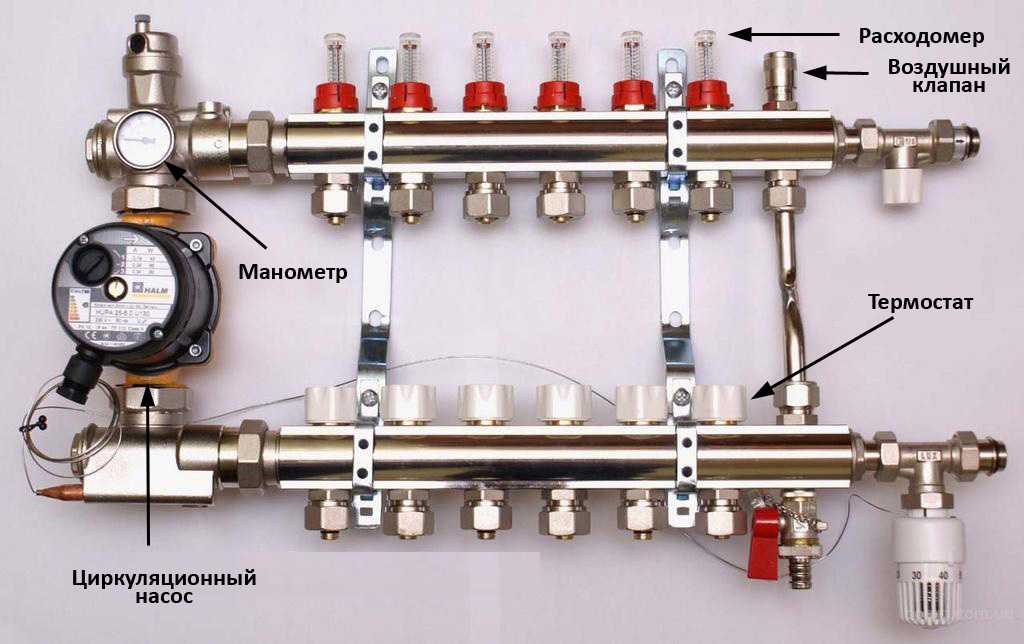

Коллектор теплого пола

Обязательное оборудование для водяного теплого пола. Является «сердцем» системы и отвечает за распределение теплоносителя по контурам теплого пола. Обычно используются коллекторы с расходомерами и гнездами под сервопривод. В случае наличия балансировки используются так же коллекторы с преднастройками.

Сервоприводы

Это оборудование для водяного теплого пола служит как регулятор подачи теплоносителя в контуры теплого пола. Сервопривод связывается с комнатным термостатом которые дает сигнал на открытие и закрытие подачи теплоносители. Тем самым регулируется температура помещения в доме.

Смесительный узел

Это оборудование для водяного теплого пола служит для подмешивания горячего теплоносителя с остывшим, чтобы довести температуру теплого пола до нужной. Многие котлы рассчитаны на высокую температуру работу, а теплый пол низкотемпературная система. При отсутствии смесительного модуля возможен «перегрев» теплых полов.

Можно так же было включить в эту статью котлы, насосы, арматуру и другое. Но это все больше относится к котельному оборудованию. Поэтому про это Вы можете почитать отдельно на нашем сайте.

Читайте так же:

6 Что лучше – металлопластик или полипропилен?

Современные сантехники и слесари предпочитают использовать в бытовых водопроводах и теплопроводах не металлическую арматуру, а металлопластиковые трубы или полипропиленовые аналоги. Причем выбор конкретной разновидности арматуры зависит от множества факторов

И если вы не являетесь профессиональным сантехником, то при выборе труб мы рекомендуем вам обратить внимание на следующие рекомендации:

  • Если вы делаете водопровод или разводку своими руками – выбирайте металлопластик. Фитинги для этих труб можно установить своими руками, используя накидной ключ.
  • Если вы покупаете водопровод или разводку «под ключ» у мастера – выбирайте полипропиленовые трубы. Такая арматура стоит дешевле аналогов из металлопластика.
  • В закрытых местах (внутри стен, в штробах и так далее) старайтесь использовать армированную полипропиленовую арматуру с неразъемными стыками. Резьбовые фитинги для металлопластика со временем ослабнут и утратят герметичность.
  • Желаете передать свой водопровод по наследству внукам – выбирайте полипропиленовые трубы . Они прослужат в два раза дольше металлопластиковых аналогов.
  • Для горячей воды лучше использовать металлопластик – он держит нагрев до 110 градусов, а полипропилен сдается даже при 90-95 °C.
  • Для водопроводов и теплопроводов под давлением свыше 10 атмосфер старайтесь выбирать армированные РР тубы с минимумом разъемных соединений.

По остальным параметрам существенных отличий между металлопластиком и полипропиленовыми трубами нет.

Виды труб

Используя в качестве ориентира вышеупомянутые характеристики, можно сказать, что выбор труб для теплого пола ограничен. Более всего для этого подходят следующие виды:

  • полипропиленовые;
  • из сшитого полиэтилена;
  • медные;
  • металлопластиковые.

Рассмотрим подробнее каждый из видов.

Для того, чтобы теплый пол имел долгий срок службы и обеспечивал комфортную температуру необходимо, чтобы монтаж системы был выполнен качественно и по всем правилам

Полипропиленовые

Как и любой другой материал, полипропиленовые трубы обладают как плюсами, так и минусами. К положительным качествам такого материала можно отнести:

  • Низкая цена. Является одним из самых недорогих вариантов.
  • Долговечность. При соблюдении норм эксплуатации срок службы составляет более 25 лет.
  • Монолитность. При соединении между собой или с фитингами используется специальная сварка (трубы спаиваются). В результате получается полностью монолитная и герметичная система.
  • Экологичность. На протяжении всего периода эксплуатации они безопасны для здоровья человека и не выделяют вредных веществ даже при перегреве.

Но при всех этих достоинствах полипропиленовые изделия обладают одним большим минусом – они сложны в монтаже. Эта сложность заключается в том, что изгиб таких изделий без ущерба эксплуатационным качествам составляет порядка 8 – 10 радиусов самой трубы.

Таким образом, промежутки между ними составляют более одного метра. Еще один минус – невысокая температурная стойкость по сравнению с другими материалами – не более 95 градусов Цельсия. Таким образом, их применение ограничено.

Сшитый полиэтилен

В отличие от обычного полиэтилена сшитый полиэтилен обладает более высокими свойствами по эксплуатации, поэтому он все чаще применяется при изготовлении теплых полов.

К плюсам такого материала можно отнести:

  • стойкость к повышенной температуре (до 120 градусов Цельсия);
  • меньший радиус сгиба – около 5 радиусов самой трубы;
  • не боится механических воздействий;
  • не боится резких перепадов температуры и давления;
  • пластичность (очень гибкий материал);
  • даже если труба смята от неоднократных перегибов, то при нагреве возвращает себе первоначальную форму;
  • стойкость к воздействию химических веществ и бактерий;
  • экологичность (даже при плавлении или горении не выделяет вредных веществ).

Единственным минусом такого материала является то, что для его монтажа требуется большое количество крепежей, так как он не держит заданную форму.

Медные

Медные трубы уже долгое время применяются при устройстве теплого пола. Они обладают высокими эксплуатационными качествами и способны выдерживать значительные механические воздействия, и при этом нейтральны к воздействию микроорганизмов и не подвержены коррозии.

Срок их службы является одним из самых продолжительных, и при качественном монтаже и нормальной эксплуатации составляет более 50 лет. Не менее важным является способность выдерживать значительные перепады температур (от -100 градусов Цельсия до +250), не теряя при этом своих эксплуатационных качеств. К тому же, радиус изгиба при укладке таких труб совсем невелик.

Тем не менее, они обладают и рядом недостатков:

  • Во-первых, это самый дорогой материал из всех рассматриваемых.
  • Во-вторых, для надежности соединения используются специальные пресс-фитинги, установку которых могут производить только специалисты с нужным оборудованием. Таким образом, возникают дополнительные расходы на монтаж.
  • В-третьих, при повышенной кислотности и жесткости воды значительно сокращается срок эксплуатации.

Металлопластиковые

Металлопластиковые трубы являются самыми популярными при изготовлении теплых полов. Во многом это связано со схожими с медью эксплуатационными свойствами, при более низкой цене.

Положительными качествами такого материала является:

  • долгий срок службы (более 50 лет при нормальной эксплуатации),
  • имеют небольшой радиус изгиба и держат заданную форму, что позволяет дополнительно сэкономить на крепеже,
  • высокая степень звукоизоляции (практически неслышно тока воды),
  • меньший вес по сравнению с медными,
  • экологичность.

Они практически не обладают отрицательными качествами. Единственным негативным моментом может являться ненадежность соединения труб фитингами, так как даже при малейшем зазоре между внутренним диаметром соединительного элемента и внешнего диаметра трубы может произойти течь.

Требования к трубам для теплого водяного пола

Поскольку монтаж подогреваемого пола является достаточно непростым процессом, к отопительным трубам для него предъявляются особые требования. Прежде всего, нужно отметить, что для таких нужд категорически запрещено использовать обыкновенные трубопроводы для холодного и даже горячего водоснабжения, поскольку они не предназначены для нагрузок сети обогрева.

Как уже было сказано выше, трубы водяного пола обязательно должны быть долговечными, чтобы не получить критические повреждения при резком перепаде давления или температуры, а также выдерживать химические и бактериологические нагрузки.

Подобные коммутации высокого качества смогут прослужить более пятидесяти лет, даже если они изготовлены из полимеров, а их металлические аналоги – гораздо дольше. Эта характеристика очень важна, с учетом того, что для замены труб, проложенных под слоем стяжки, пол необходимо полностью разбивать.

Кроме того, трубопроводы для водяного пола должны обязательно характеризоваться высокой герметичностью, иметь надежную изоляцию и защищать отопительную систему от окисления. Также они должны иметь достаточную эластичность, чтобы сгибаться вручную, и устойчивость на изгиб, чтобы не ломаться и не трескаться в таких местах.

При этом предпочтение всегда стоит отдавать продукции известных мировых производителей, качество которой подтверждено длительными успешными продажами и отсутствием жалоб покупателей. Далее необходимо рассмотреть характеристики каждого вида труб в отдельности.

Геометрические размеры труб для водяного теплого пола

Говоря о диаметре, специалисты советуют использовать трубу диаметром 16 мм, однако нужно понимать, что этот параметр зависит от длины магистрали. Иногда приходится применять и диаметр 13 мм. Трубы толще 16 мм в подобных системах не применяются. В противном случае нужно устанавливать дополнительный насос, что не целесообразно.

Физико-механические свойства

Этим термином обозначают способность изделия изгибаться без перенапряжения. От этого зависит долговечность системы в тех местах, где производятся повороты магистрали. Давление стяжки тоже влияет на наружные стенки – это нельзя не учитывать. Иными словами, физико-механические свойства – это способность материала противостоять воздействию внешних факторов.

Гофра из нержавеющей стали – ею довольно удобно прокладывать магистраль

Материал изготовления труб для устройства теплого пола

Материалом для теплого водяного пола могут послужить медь, нержавеющая сталь (в виде гофрированного шланга), полипропилен, сшитый полиэтилен или металлопластик. Теплопроводные качества меди и ее возможность к деформированию ставят этот материал на первое место по качеству. Контур из медных труб обеспечит нужную теплоотдачу, распределение будет равномерным. Несмотря на сложный монтаж, остальные характеристики приближены к идеальным. Современные изделия покрываются полимерами, защищающими изделие от агрессивной среды цемента. Отпугивает покупателя лишь дороговизна.

Медь будет идеальным вариантом для устройства водяного теплого пола
