На какой скорости должен работать насос отопления

Монтаж своими руками

Важно знать, как правильно установить насос на отопление. Также нужно знать, какой насос поставить в систему отопления

Каждый блок поставляется с инструкцией, которую тщательно изучают, чтобы правильно выполнить установку самостоятельно. Вся жидкость сливается из системы, часть трубы отрезается в месте, где должен быть установлен насос.

Во многих случаях требуется очистка старой системы, в которой накапливается грязь и ржавчина. Через сливной кран это сделать неудобно из-за небольшого поперечного сечения отверстия, поэтому используют место разреза. С одной стороны подсоединяют шланг, через который подпитывают воду под давлением, а с другой стороны вода вытекает.

На участке для насоса монтируют байпас. Это необходимо в случае отказа устройства или отключения электроэнергии. Затем охлаждающая жидкость будет проходить через основную линию, кран которой открывается вручную. Лучше ставить вместо обычного шарового крана автоматический, который реагирует на изменение давления в системе.

На байпасе ставят два шаровых крана с каждой стороны насоса, чтобы отключить воду для технического обслуживания или, если необходимо, удалить её. В верхней части обводной линии установить клапан для выпускания воздуха вертикально. Для установки насоса рекомендуется использовать следующую последовательность действий:

1. Слить воду и очистить систему отопления.
2. Систему, которая эксплуатируется в течение долгого времени, рекомендуется промывать пару раз, наполняя её водой и затем сливая её.
3. Врезать в установленное место, в соответствии с планом, приобретённый насос, следуя принципу управления энергией.
4. После установки заправить прибор жидкостью (водой).
5. Проверить работу отопительной системы. В случае каких-либо ошибок необходима их строгая коррекция.
6. Удалить накопленный воздух из системы с помощью центрального винта. Исходящая вода является признаком того, что операция проведена верно.
7. Включить вмонтированный насос после его заполнения водой. При подключении оборудования к сети рекомендуется использовать автоматический предохранитель со специальным флагом.

Предохранитель имеет дополнительную функцию в качестве переключателя

Чтобы установить дополнительный насос в системе, следует обратить внимание, что он включается только после сигнала реле. Для синхронизации в работе обоих насосов нужно подключить второй прибор к реле или использовать альтернативное параллельное соединение

Что учитывать при выборе конкретной модели?

В зависимости от того, для каких целей приобретается поверхностный насос, отличаются характеристики, на которые следует ориентироваться.

Насос для полива приусадебного участка

В этом случае основными параметрами оборудования являются:

• Производительность. Для полива огорода вполне достаточно одного кубического метра в час;
• Глубина всасывания, на которой будет эксплуатироваться оборудование. Поверхностный насос поднимает воду максимум с девяти метровой глубины. При этом следует помнить о соотношении вертикаль-горизонталь, которое составляет один к четырём. Работая на двухметровой глубине насос должен быть удалён от колодца на восемь метров. Если глубина всасывания превышает четыре метра (или же общая протяжённость подающей магистрали более двенадцати метров), следует увеличить просвет трубы на ¼ дюйма;
• Напор. Ориентироваться следует на самую удалённую точку потребления.

С помощью поверхностного насоса можно без проблем организовать полив приусадебного участка. Оборудование легко устанавливается и не требует особых навыков при монтаже

Для подключения поверхностного насоса нужны следующие комплектующие: шланги (для забора воды и для полива); штуцер для соединения шланга и насоса; обратный клапан и фильтр-сетка, который устанавливается на обратный клапан и задерживает песок и твёрдые частиц.

Насос для системы водоснабжения дома

При выборе поверхностного насоса, предназначенного для водоснабжения загородного дома, нужно ориентироваться на объём потребляемой воды, количество точек потребления и необходимый напор в системе.

Проектирование системы водоснабжения дома, основанного на поверхностном насосе, требует учета объёма потребляемой воды и количества точек расхода

Для простоты расчётов можно брать следующие величины:

• Дом на семью из четырёх человек потребляет в час 3 м 3 ;
• Дом на две семьи – 5 м 3 /час;
• Дом на четыре семьи – 6 м 3 в час;
• Приусадебный участок – около одного кубического метра в час.

В засушливое время потребление воды может существенно увеличиться, в жаркие дни только на полив будет уходить на 40-55% больше обычного.

Помимо этих параметров, нужно обратить внимание на. Если установлено значение 3,5 атмосферы, то максимальный напор в системе должен быть больше чем суммарное давление по горизонтали и вертикали подающей магистрали (расстояние до воды плюс 45-50 метров). Расстояние в 10 метров по вертикали или 100 метров по горизонтали приравниваются к давлению в одну атмосферу

Расстояние в 10 метров по вертикали или 100 метров по горизонтали приравниваются к давлению в одну атмосферу.

Для организации водоснабжения дома помимо самого насоса понадобятся следующие комплектующие:

• Соединительный штуцер;
• Подводящий и выводящий шланг;
• Обратный клапан с сетчатым фильтром;
• Гидроаккумулятор, роль которого выполняет бак ёмкостью 30-60 литров. Он должен поддерживать давление в системе;
• Гибкая подводка для соединения насоса и баком;
• Пятивыводной адаптер для второго выхода;
• Манометр;
• . Оно подсоединяется в пятивыводной адаптер. На нём устанавливаются значения давления, при которых насос будет включаться либо выключаться.

На какой скорости должен работать насос в системе отопления

Цель принудительной циркуляции – эффективный обогрев дома за счет надежной доставки тепла всем потребителям системы, вплоть до самого дальнего радиатора. Для этого насосный агрегат должен развивать необходимое давление (иначе – напор), которое в идеале рассчитывается инженерами – проектировщиками по гидравлическому сопротивлению трубопроводной сети.

На большинстве бытовых насосов есть от 3 до 7 скоростей вращения ротора, за счет которых производительность и создаваемый напор можно увеличить или уменьшить. Чтобы не мучить вас гидравлическими расчетами, мы предлагаем следующую методику подбора оптимальной скорости:

1. Найдите лазерный поверхностный термометр (пирометр). Выведите систему отопления в рабочий режим.
2. Измерьте температуру поверхности трубы на входе в котел и на выходе из него.
3. Если разность температур составила больше 20 °С, увеличьте скорость вращения ротора. Спустя 30 минут повторите замер.
4. При разнице температур меньше 10 °С скорость течения воды нужно снижать. Задача – добиться дельты между подачей и обраткой около 15 °С.

3 скорости вращения — это минимум, бывает 7 и больше

Совет. Переключение насоса на другую скорость циркуляции не выполняйте «на ходу». Отключите его от сети, переставьте регулятор на другую позицию, а затем снова запустите в работу.

Без пирометра можно обойтись, когда на подающей и обратной магистрали установлены термометры. Если пределы регулировок не позволяют войти в диапазон 10—20 °С разности температур, ваша система работает неэффективно из-за неправильно подобранного циркуляционного насоса. Слишком холодная вода в обратке дает повышенную нагрузку на котел и расход топлива. Поступление чересчур горячей воды означает, что она течет слишком быстро и не успевает передать тепло отопительным приборам.

Для справки. Ведущий европейский бренд Grundfos (Грундфос) предлагает циркуляционные агрегаты последнего поколения Alpfa3, умеющие самостоятельно выбирать производительность в зависимости от нагрузки и таким способом адаптировать работу под меняющиеся условия. С их помощью можно даже балансировать систему отопления, о чем расскажет наш эксперт в очередном видео:

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

7 Инструкция по монтажу

Монтаж дополнительного насоса не зависит никаким образом от материала и вида отопительной системы. Так или иначе, выполнять установку нужно будет способом обвода. Если в здании находятся металлические трубы, то есть возможность докупить готовую конструкцию, которая позволяет обойти основной трубопровод. Перед установкой нужно полностью слить теплоноситель и произвести очистку трубы, для чего главную магистраль необходимо несколько раз промыть. Затем производится врезка куска трубы, которая выгнута в форме буквы «П».

По центру трубы необходимо закрепить насос. По обеим сторонам от оборудования устанавливаются шаровые краны. Зачем они требуются? Для начала нормализуется циркуляция жидкости, если закрыть один из кранов. А также в случае ремонта насоса не потребуется полностью сливать воду, можно просто закрыть оба вентиля.

Во время монтажа нужно обращать внимание на направление, по которому передвигается теплоноситель. Направление указано непосредственно на насосе специальной стрелочкой

По завершении установки систему наполняют жидкостью и проверяют работоспособность. При выявлении каких-то неисправностей избавиться от них необходимо именно на этом этапе работ.

Затем с помощью центрального винта из трубопровода необходимо выгнать застоявшийся воздух. Если все сделано верно, то из отверстия в трубопроводе потечет жидкость. Чтобы выполнить установку оборудования с ручным управлением, воздух из трубопровода необходимо вывести еще до начала монтажа. Для чего насос включается на 5 минут, затем клапаны устройства открываются. Эту процедуру необходимо выполнить несколько раз. Когда основная магистраль наполнится достаточным объемом воды, насос включится самостоятельно. Причем наличие воздуха в трубопроводе категорически запрещается.

Технология установки насоса в систему отопления

Как установить насос на отопление? Чтобы облегчить себе процесс установки насоса, нужно покупать такое оборудование, в базовом комплекте которого имеются резьбы разъемного типа. Если они отсутствуют, то переходники придется покупать самому. Кроме того, их придется еще и подбирать самостоятельным образом. Также необходимо купить обратный клапан и фильтр глубокой очистки. Благодаря клапану удастся добиться нормального функционирования системы отопления под высоким давлением. Потребуется точная схема подключения циркуляционного насоса отопления.

Установка насоса в систему отопления

Также перед тем, как подключить насос отопления, не стоит забывать о том, что потребуются гаечные ключи и другие инструменты. Если вы не знаете, как производится врезка насоса в систему отопления, то потребуется вызвать специалиста в данной области. Если вы хотите произвести установку самостоятельным образом, то необходимо изучить информацию о том, как производится правильная установка циркуляционного насоса. Еще потребуется выбрать место для его установки.

Какие помпы подходят для установки в жилых помещениях

Установка циркуляционного насоса.

Оптимальная температура отопительной системы загородного дома достигается при использовании вмонтированных термоклапанов. Если заданные параметры температуры отопительной системы будут превышены, то это может привести к тому, что клапан будет перекрыт, а гидравлическое сопротивление и давление увеличатся.

Использование насосов с электронной системой управления помогает предотвратить появление шумов, поскольку приборы автоматически будут следить за всеми изменениями объемов воды. Насосы будут обеспечивать плавную регулировку перепадов давления.

Для автоматизации работы насоса пользуются моделью агрегата автоматического типа. Это позволяет защитить его от неверной эксплуатации.

Используемые помпы могут отличаться по типу их применения. Например, сухие в процессе работы не соприкасаются с теплоносителем. Мокрые помпы качают воду при их погружении. Сухие виды помп являются шумными, а схема монтажа насоса в отопительную систему больше подходит для предприятий, а не жилых помещений.

Для загородных домов и дач подходят помпы, созданные для работы в воде, имеющие специальные бронзовые или латунные корпусы. Детали, используемые в корпусах, являются нержавеющими, так система не будет повреждаться под действием воды. Таким образом, эти конструкции обеспечены защитой от воздействия влаги, высоких и низких температур. Осуществление монтажа такой конструкции возможно на обратном и подающем трубопроводе. Вся система потребует определенного подхода при ее обслуживании.

С целью увеличения степени давления, приходящегося на участок всасывания, можно установить насос так, чтобы расширительный бак находился рядом. Трубопровод отопления должен быть спадающим в том месте, где требуется подключить агрегат. Необходимо будет удостовериться в том, что насос сможет выдерживать сильные напоры горячей воды.

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

• При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
• Если необходимо, проведите чистку труб отопления;

На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

• Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
• Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
• Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

При сборке придерживаемся схемы;

После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

Фото вертикальной установки насоса с тремя вентилями

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам

Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее.
Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей.
Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят.
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати.

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.
Кухня, совмещенная с гостиной, сочетает в себе:

• личные вкусы хозяев;
• надежные материалы для отделки;
• актуальные дизайнерские идеи;
• удобство;
• тенденции. Лучшие фото дизайна кухни гостиной

Проверка системы

Для нормальной циркуляции воды системе отопления нужно прогреться. Это занимает 2-3 часа. Подождите указанное время и проверьте на ощупь каждую батарею, все они должны быть одинаковой температуры.

Если найдете более горячую или холодную, попробуйте спустить воздух. Для перегретых батарей нужно стравливать в последующем радиаторе, для холодных — в предыдущем. Скорее всего, проблема решиться.

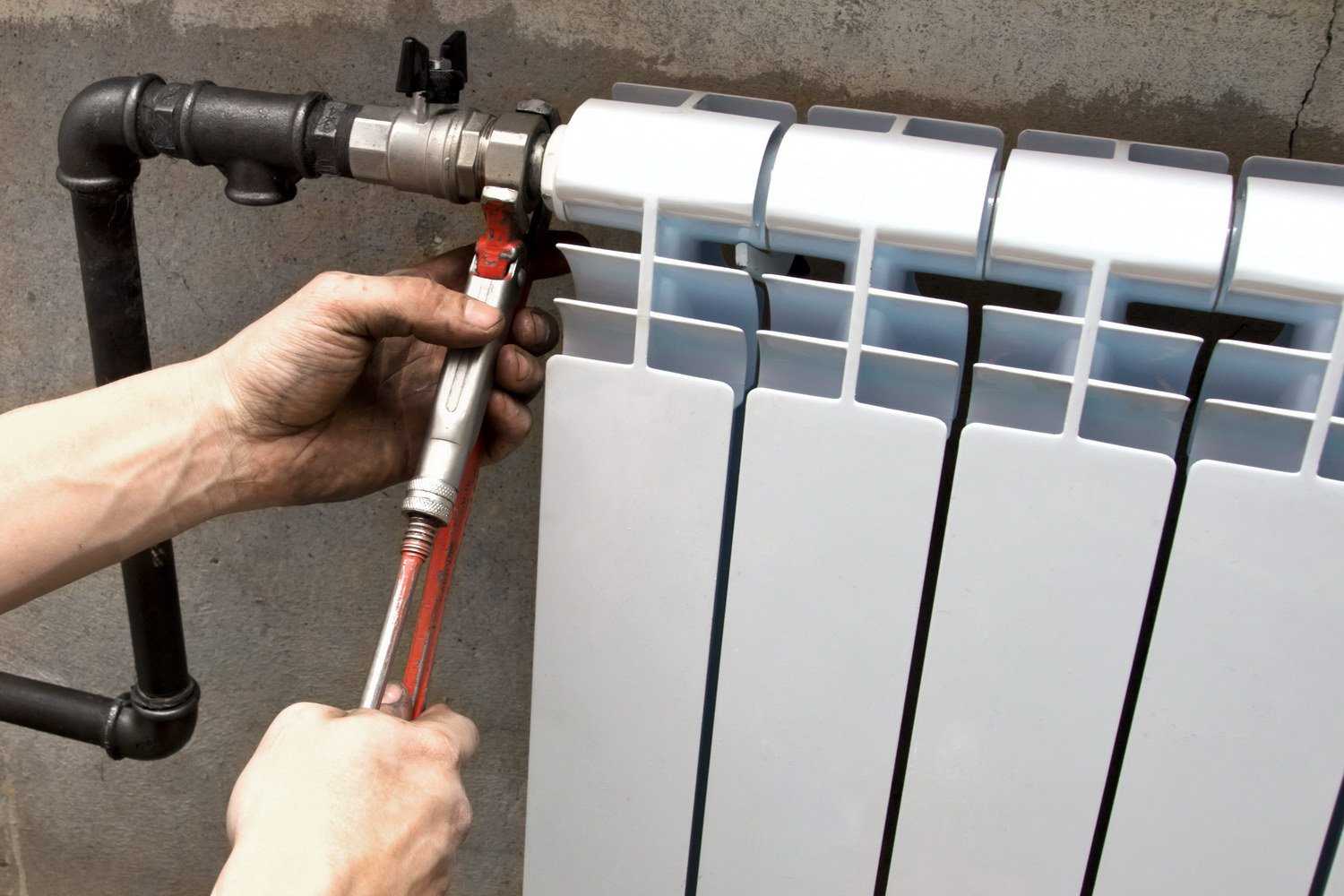

Другая возможная причина — протечка. Внимательно осмотрите места соединения батарей с трубой. Даже если явных луж не будет, вода может проступать на стыках. Переберите соединение и проблема уйдет.

Последний нехарактерный момент — посторонние шумы в насосе. В новых моделях такая проблема возникает только в том случае, если в помпу попали посторонние предметы, ржавчина или прочий мусор. Чтобы этого избежать рекомендуется ставить фильтр на подающий патрубок. Устраняется путем разборки и чистки насоса.
